Схема предохранителей ваз 2115 инжектор 8 клапанов 2005 года выпуска

Реле зажигания на ваз 2114 – где находится, как поменять

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Расположение и электрическая схема

Включение предохранителя происходит одновременно с устройством, за которое он отвечает. Как сказано выше, в случае превышения оптимальных параметров напряжения в цепи происходит разрыв электроцепи. К слову, в общей сложности элементы БП в транспортных средствах осуществляют функционирование на протяжении ста часов.

Автомобиль ВАЗ 2114

В транспортных средствах ВАЗ 2114 с инжекторным двигателем применяется однопроводная система проводки, характерная для большинства автомобилей, существующих на сегодняшний день. Каждый без исключения потребитель энергии, подключенный к БП, имеет свой предохранитель, который в результате увеличения напряжения либо при коротком замыкании сразу же размыкает всю цепь. Это делается для предотвращения перегрева проводки, а соответственно — и потенциального пожара.

Однако, не все устройства и приборы транспортного средства подключаются к БП. Некоторые составляющие отечественных авто требуют наличия большого напряжения, что позволяет их не защищать плавкими компонентами БП. К примеру, к ним можно отнести цепь катушки зажигания, пуска мотора, аккумуляторной батареи. Как правило, проводка таких компонентов имеет гораздо большее сечение и оснащена надежным слоем изоляции.

Расположение блока плавких устройств автомобиля ВАЗ 2114

Поэтому учтите тот факт, что перед тем, как разбирать фары, магнитолу, систему вентиляции или еще что-то — вам нужно убедиться в том, что сам элемент БП, отвечающих за этот прибор, не вышел из строя. Предлагаем вам ознакомиться со схемой и расположением элементов БП и реле в автомобиле ВАЗ 2114. Непосредственно сам БП находится в моторном отсеке, с левой стороны по ходу движения машины. Открыв капот, под дворниками вы увидите БП, который, как правило, окрашен в черный цвет. Для того чтобы снять крышку, необходимо отсоединить две защелки по бокам БП.

Сняв крышку коробки, вы увидите устройство, на котором расположено девять реле и двадцать предохранителей. На внутренней стороны защитной накладки нанесена схема с определением предназначения каждого устройства БП, в том числе и реле. Ниже рассмотрим электросхему и предназначение каждого отдельного компонента БП.

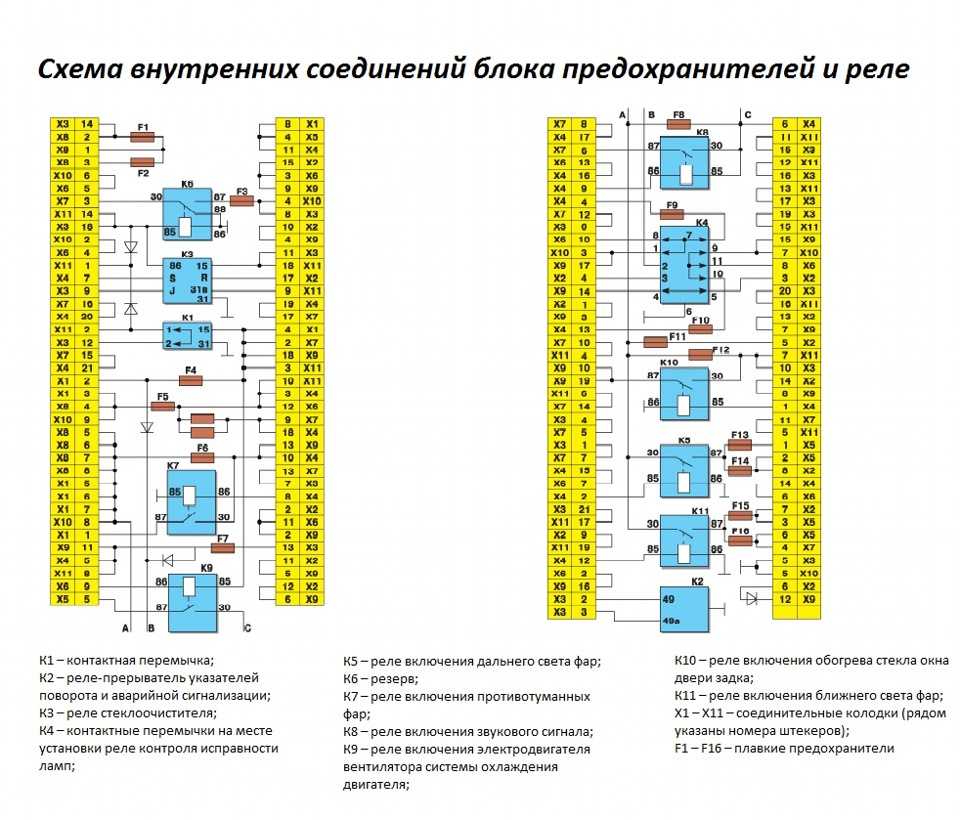

Электросхема компонентов устройства

Номер Назначение
К1 Обеспечивает работоспособность дворников омывания передних фар.
К2 Отвечает за функционирование ламп поворотов, а также световой сигнализации.
К3 Очиститель ветрового стекла.
К4 Обеспечивает функционирование лампочки, отвечающей за работоспособность других ламп.
К5 Это реле отвечает за функционирование электрических стеклоподъемников.
К6 Предназначение этого реле заключается в обеспечении работоспособности рулевого звукового гудка.
К7 Устройство работа обогрева заднего стекла.
К8 и К9 Эти реле отвечают за работу ламп дальнего и ближнего света.

Также рассмотрим назначение элементов БП, отвечающих за подсветку, работу печки, прикуривателя, бензонасоса и т.д.

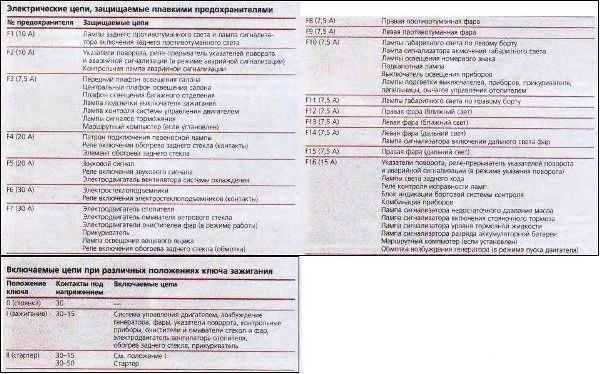

Таблица назначения устройств монтажного блока автомобиля ВАЗ 2114

Маркировка и цветовые обозначения

Заводская маркировка позволяет даже новичку быстро разобраться в том, где какой предохранитель находится внутри монтажного модуля.

Поэтому достаточно снять крышку, перевернуть ее и ознакомиться со схемой. Это избавляет от необходимости владельцам модели 2114 поочередно проверять каждый предохранитель на предмет целостности.

Но иногда схемы на крышке бывает недостаточно. Чтобы было проще ориентироваться в параметрах плавких элементов, их выпускают в нескольких цветах. И для каждого цвета предусмотрен свой показатель тока (Амперы).

Конечно, это не уникальная разработка для модели 2114, а международный и общепринятый стандарт.

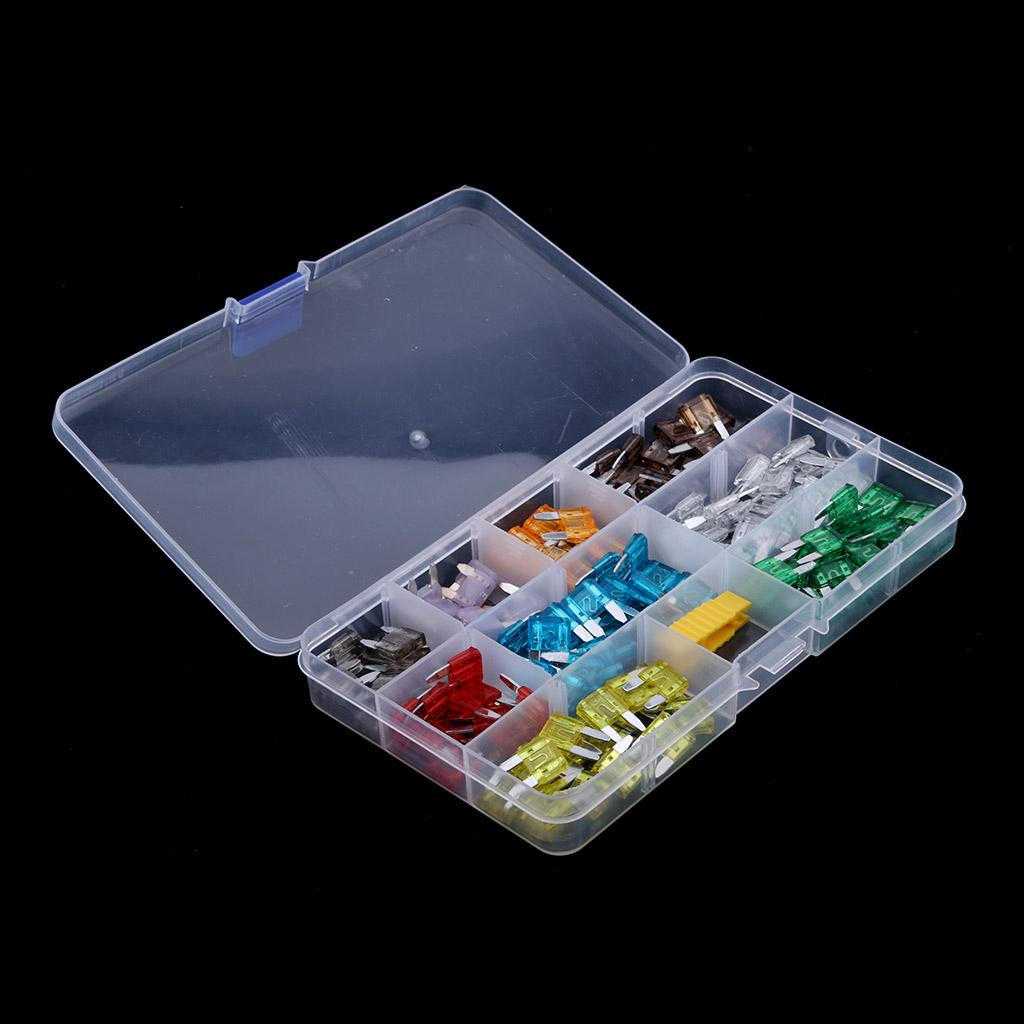

Чтобы владельцы четырнадцатой могли быстро ориентироваться в модуле, запомните следующие цветовые обозначения:

  • 5А — это элемент оранжево-желтого цвета;
  • 7,5А маркируют коричневым цветом;
  • 10А будет красным;
  • 15А — это плавкие элементы в корпусе голубого цвета;
  • 20А всегда желтые;
  • 25А — белого цвета;
  • 30А — зеленые.

Дополнительно международные стандарты предусматривают использование деталей других цветов. Например, 1, 2, 3 и 4-амперные предохранители должны быть черного, серого, фиолетового и розового цвета соответственно. А 40А будет оранжевым, 50А — темно-красным.

Но поскольку в предохранительных модулях на автомобилях ВАЗ 2114 такие плавкие элементы не используются, подробно о них рассказывать не будем.

Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать. Что делать? Менять моторчик, а, может быть, и весь элемент, так сказать, в комплексе? На самом деле, в первую очередь, следует проверить именно предохранители. Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

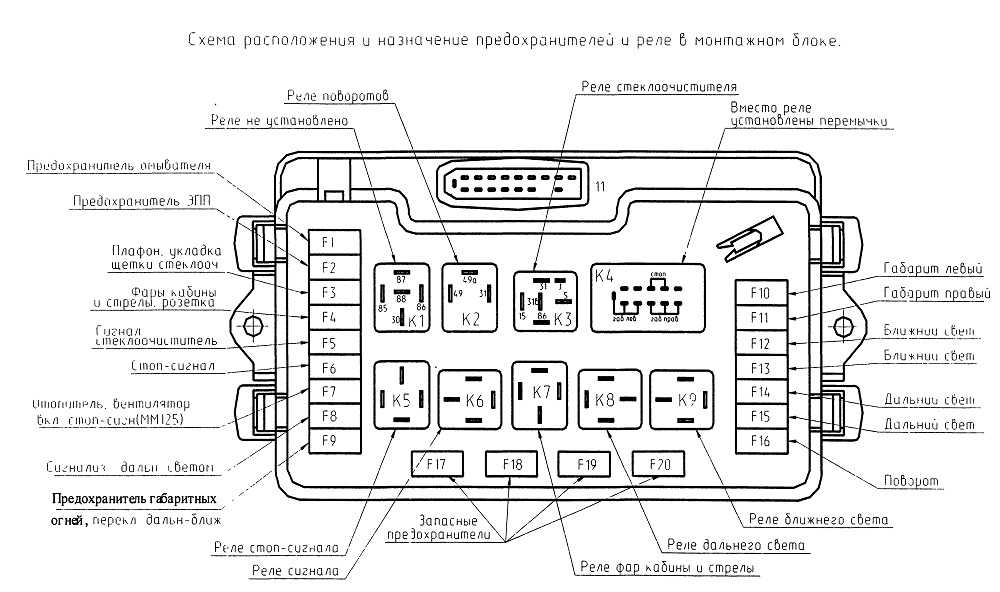

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы. А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену. И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке. Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема. Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения. Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Описание для до рестайлинговых

Блок под капотом

Почему не работает омыватель лобового стекла? 6 причин неисправностей и 2 способа ремонта Общая фото — схема

Описание предохранителей

F1 Не используется
F2 Не используется
F3 (25) Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15) Цепь электромагнитной муфты компрессора кондиционера
F5 (40) Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60) Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60) Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60) Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25) Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80) Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25) Цепи блока управления ABS

Обозначение реле

  • К1 — Реле большой скорости вентилятора системы охлажде­ния
  • К2 — Реле кондиционера
  • КЗ — Реле малой скорости вентилятора системы охлаждения
  • К4 — Реле топливного насоса и катушек зажигания
  • К5 — Главное реле системы управления двигателем
  • К6 — Не используется
  • К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
  • К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

Не работает обогрев заднего стекла на оке

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20) Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5) Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10) Цепи ламп сигналов торможения
F4 (10) Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5) Цепь управления электромагнитной муфтой заднего редуктора
F6 Резерв
F7 Резерв
F8 Резерв
F9 (10) Цепь лампы ближнего света левой блок-фары
F10 (10) Цепь лампы ближнего света правой блок-фары
F11 (10) Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10) Цепь лампы дальнего света правой блок-фары
F13 (30) Цепи электро стеклоподъемников задних дверей
F14 (30) Цепи электро стеклоподъемников передних дверей
F15 (10) Цепь блока управления ABS
F16 (15) Цепи обогрева сидений водителя и переднего пассажира
F17 (15) Цепи звуковых сигналов
F18 (10) Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10) Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5) Цепь лампы заднего противотуманного света
F21 (5) Цепи элементов обогрева наружных зеркал заднего вида
F22 Резерв
F23 Резерв
F24 (5) Цепь контроля усилителя рулевого управления
F26 (5) Цепь блока управления подушками безопасности
F27 (20) Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15) Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15) Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20) Цепи центрального замка
F31 (15) Цепь противотуманных фар
F32 (30) Силовая цепь реле обогрева стекла двери багажного отделения
F33 Резерв
F34 (15) Цепь электромагнитной муфты заднего редуктора
F35 Резерв
F36 (30) Силовая цепь реле К8 вентилятора отопителя
F37 (5) Цепи электроприводов наружных зеркал заднего вида
F38 (15) Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10) Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

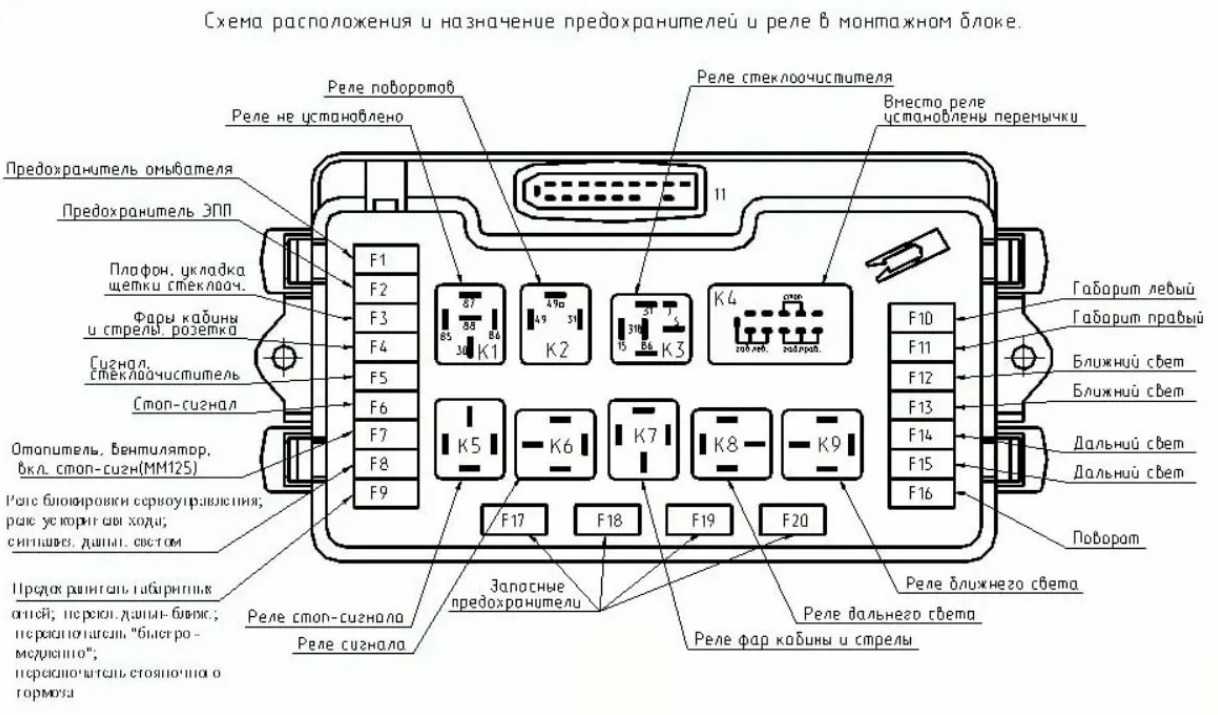

Предохранители и схема их расположения

На крышке МБ нанесена схема с обозначениями предохранителей, каждому присвоен буквенно-цифровой код. При возникновении неполадок в работе автомобиля водителю необходимо понимать, где искать нужную фишку для проверки и последующей замены. Для этого можно воспользоваться предложенной таблицей.

Код Цвет Назначение
F1 Желтый Омыватель
F2 Красный Аварийка
F3 Красный Стопы, салонный свет
F4 Желтый Прикуриватель
F5 Желтый Фишка вентилятора охлаждения мотора
F6 Голубой Движок стеклоподъемников
F7 Желтый Печка, вентилятор
F8 Коричневый Левая противотуманка
F9 Коричневый Правая противотуманка
F10 Коричневый Освещение под капотом, свет номера, приборная подсветка
F11 Коричневый Правые габариты
F12 Коричневый Правый ближний
F13 Коричневый Левый ближний
F14 Коричневый Левый дальний
F15 Коричневый Правый дальний
F16 Голубой Поворотники, индикаторы консоли

Реле и их нумерация в блоке предохранителей

Для замыкания цепей, использующих большую силу тока, в блоке служат реле. В МБ таких устройств 9, все они маркированы буквой К. Для удобства водителей на крышке каждое имеет свое изображение, запутаться в них сложно. Далее в таблице представлена расшифровка.

Код Расшифровка
K9 Ближний свет
K8 Дальний свет
K7 Подогрев заднего стекла
K6 Клаксон
K5 Подъемники стеклопакетов
K4 Габаритный огни, стоп-сигналы
K3 Моторчик стеклоочистителей
K2 Аварийная сигнализация, поворотники
K1 Омыватели передние

Реле установлены в последовательном порядке от 1 до 9, расчет начинается с левой стороны верхнего ряда. Это отличительная черта МБ инжекторных моделей, в более ранних карбюраторных модификациях расположение шло вразброс. Если обозначения были стерты, поиск нужного реле занимал время.

Можно ли поставить предохранитель больше мощности?

Многие из нас с вами в тот же прикуриватель, пытаются поставить предохранитель большей мощности. Делать этого не стоит — не в коем случае.

Вот меньшей мощности – можно, но зачастую это не практично, он будет постоянно перегорать, поэтому нужно использовать тот, что доктор прописал.

Собственно на этом заканчиваю, думаю было познавательно, читайте наш АВТОБЛОГ.

(7 голосов, средний: 4,86 из 5)

Похожие новости

Как проверить генератор на машине, не снимая. Мультиметром и без.

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Что такое OBD2 и причем тут ELM327? Как ими пользоваться в машин.

Где находится блок предохранителей ВАЗ-21099 карбюратор и его схема

В транспортных средствах отечественного производства часто встречается такая проблема, как поломка одного из электроприборов. Для начала необходимо проверить исправность всех предохранителей, которые установлены в машине. Блок предохранителей ВАЗ-21099 карбюратор имеет вид небольшой коробочки, расположенной около лобового стекла с левой стороны. В случае если в автомобиле предусмотрено два блока, еще одна коробка расположена в салоне около рулевой колонки снизу. Проверено, что расположение под капотом транспортного средства является крайне неудобным. Ведь именно за счет такого размещения, он так часто и выходит из строя. Под капот легко попадают капли дождя, что приводит к намоканию блока. Практически все электрические цепи защищены плавкими приборами.

Тюнинг ВАЗ-21099 своими руками

Блок реле и предохранителей: функции

Почти все участки электрических цепей объединены благодаря монтажному блоку. Данный блок также обеспечивает все важные участки нужными предохранителями и реле.

Монтажный блок позволяет осуществлять ремонт и сборку цепей намного быстрее и легче за счет близкого расположения проводов и реле друг к другу.

В случае неисправности электрики, сила тока в узле увеличивается, поэтому случается короткое замыкание.

Нередко сегодня встречаются на автомобилях такие приборы, которые подходят для многоразового употребления. Во время нагревания они разгибаются и размыкают контакт, а при возвращении к исходной температуре – принимают первоначальный внешний вид.

За счет этого эксплуатационный срок предохранителя значительно повышается, что дает возможность после каждого замыкания не приобретать новый.

Бывает и так, что данные предохранители не принимают начальный вид, поэтому водителю машины необходимо самостоятельно исправить ситуацию и надавить на кнопку после того, как будут найдены истоки проблемы короткого замыкания.

Какой расход топлива ВАЗ-2109 (инжектор, карбюратор)

Символом F обозначены предохранители с порядковым номером, буквой К – сами приборы. Схема обозначения следующая:

  • F1 – омывает фары (10 А);
  • F2 – обеспечивает аварийку, а также их реле-прерыватель (10 А);
  • F3 – отвечает за свет в салоне и задние фары (10 А);
  • F4 – отвечает за обогрев заднего стекла (20 А);
  • F5 – обеспечивает охлаждение за счет вентилятора, а также за сигнал клаксона (20 А);
  • F6 – отвечает за подъем стекол (30 А);
  • F7 – обеспечивает в бардачке освещение, а также насос для омывателя (30 А);
  • F8 и F9 – свечение противотуманных фар (7,5 А);
  • F10 – отвечает за габаритный свет (7,5 А);
  • F11 – отвечает за заднюю правую фару (7,5 А);
  • F12 и 13 – обеспечивает свет ближнего света и правой фары (7,5 А);
  • F14 и 15 – отвечает за свет левой фары дальнего света (7,5 А).

Предохранитель F16 (15 А) выполняет много функций:

  1. Указатель поворотов.
  2. Контроль за уровнем тормозной жидкости.
  3. Контроль за датчиком масла.
  4. Контроль за датчиком охлаждения.
  5. Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Для того чтобы менять предохранители, необходимо запомнить их расположение. Схема, которая должна быть указана на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен находиться пинцет, который предусмотрен для замены предохранителей. С его помощью доставать и цеплять мелкие детали становится намного легче.

Чтобы понять, какой предохранитель требует замены, стоит взглянуть на схему, представленную на крышке блока. При полной замене блока нужно полностью отвинтить старую коробку и убрать из нее кроншейны. При этом нужно изучить, где и как соединены провода, чтобы потом их также присоединить к новому прибору.

Как производится замена троса ручного тормоза ВАЗ-2110

Старый и новый тип блока предохранителей ВАЗ-21099

Есть несколько видов предохранителей. Они могут быть старых или новых образцов. Отличаются данные природы своим расположением и формой. При замене старого блока на новый может появиться небольшая проблема. Вентилятор охлаждения двигателя начинает работать в непрерывном режиме. Такую ситуацию можно исправить самостоятельно. Нужно достать провод черного цвета, который выходит из питания вентилятора, и изолировать его. Кроме этого, необходимо сделать то же самое и с черно-белым проводом, который выходит от индикатора включения вентилятора. Клеммы, которые освободились, необходимо соединить одним проводом, после чего прикрепить к ним аккумуляторную клемму.

Процесс снятия и замены

В этом нет ничего сложного, с этим процессом сможет справиться даже начинающий автолюбитель.

Что понадобится?

В первую очередь подготовьте все, что вам может потребоваться:

  • новый предохранитель для замены;
  • наждачная бумага или канцелярский нож;
  • отвертка — если нет щипцов.

Запрос вернул пустой результат.

Поэтапная замена

Если вы заметили, что в вашем автомобиле перестала работать печка, подсветка, прикуриватель или бензонасос (машина не заводится), то для начала следует проверить работоспособность самих компонентов. Ниже рассмотрим процесс снятия и замены деталей БП.

Откройте капот вашего авто и найдите место расположения коробки. Если стоять лицом к капоту, то она расположена с правой стороны. Отсоедините минусовую клемму аккумуляторной батареи, потому как все работы по замене электрических компонентов должны производиться при отключенной АКБ.
Подденьте фиксаторы крепления крышки БП и демонтируйте ее.
Определите вышедший из строя элемент, визуально осмотрев его. На сгоревшем предохранителе вы увидите оборванную или расплавленную плавкую нить. Однако, не всего работоспособность контакта можно определить сразу. Вполне возможно, что само гнездо, куда устанавливается элемент, загрязнено или в нем образовалась коррозия, которая не дает возобновить контакт между предохранителем и цепью. Тогда возьмите ножик с тонким лезвием (канцелярский) или наждачную бумагу и прочистите ею контакты.
Возьмите специальные щипцы, которые также находятся в самом БП в месте крепления. С их помощью произведите демонтаж сгоревшего предохранителя. Если вышло из строя реле, то снимите его потянув вверх и одновременно раскачивая реле влево и вправо.
Замените выгоревший компонент на новый

Обратите внимание: компонент должен соответствовать номиналу, поэтому если у вас вышла из строя деталь на 10 ампер, то заменить ее нужно на такую же.
Закройте декоративную накладку и проверьте работоспособность прибора, вышедшего из строя. Если его поломка заключалась в выходе из строя предохранителей, то после замены все будет работать.

Запрос вернул пустой результат.

Кроме того, категорически не стоит проверять электроцепь на искру, поскольку это может привести к короткому замыканию или перегоранию дорожки, по которой идет напряжение. В этом случае придется производить полный демонтаж БП с отключением всех приборов, а также выводить и менять сгоревшие провода.

Придерживайтесь всех действий в инструкции и не забывайте о том, что номинал заменяемых предохранителей должен совпадать. В противном случае проблемы с электрикой вам будут обеспечены. Также не забывайте о том, что если при замене элемента проблемы в работе того или иного устройства не пропали, то вам нужно будет проверить электрическую цепь и искать причину в другом.

Ручные стеклоподъемники

Устройства подъема стекла на передней и задней дверях аналогичные. Отличие состоит лишь в размерах и пропорциях деталей, тогда как принцип действия одинаковый.

Основной частью является направляющая, в которой передвигается кронштейн, фиксирующий стекло. Направляющая имеет болты крепления в верхней и нижней части. С их помощью она устанавливается в свое положение на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другой частью стеклоподъемника является механизм, приводящий в действие трос. Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем (при наличии электрической схемы у стеклоподъемника ВАЗ-2114).

Для того чтобы тросы постоянно находились в смазанном состоянии, а также не подвергались загрязнению, они помещены в жесткие стальные рубашки, которые соединяют систему из трех роликов воедино.

На верхней части кронштейна стекла есть два отверстия с резьбой. В них закручиваются болты, фиксирующие держатель стекла.

Функции и типы предохранителей

Защитный элемент предохраняет оборудование от поломок и сгорания во время перегрузок. При поступлении больших токов на оборудование, которое не рассчитано на них, или при коротком замыкании участок цепи под угрозой. Поэтому в цепь включаются предохранители, которые в случае угрозы разрываются и размыкают контакт.

Это достижимо благодаря уникальной конструкции элемента. Он защищен корпусом, который изготовлен из специального стекла либо сверхпрочной керамики. Внутрь встроены контакты, рабочая нить и плавкий элемент. Контакты предназначены для соединения с цепью. Плавкий элемент, изготовленный из проводника или сплава токоведущих металлов, расплавляется при прохождении через него сверхнормативного тока. При мгновенном разрыве цепи образуется электрическая дуга, которая несёт в себе опасность искры. Для того чтобы гасить дугу, в предохранитель вмонтирована нить.

Нужен ли указатель поворота?

Правила дорожного движения дают однозначный ответ – да. Действующая редакция ПДД предписывает о том, что каждый водитель запланировавший совершение манёвра на своем транспортном средстве, обязан уведомить о предпринимаемом действии иных участников дорожного движения. Логичный вывод — автовладельцы управляющие автомобилями обязаны уведомлять о своих действиях при помощи указателя поворота.

«Важно! Во избежание возникновения аварийных ситуаций, настоятельно не рекомендуем вам осуществлять движение с неисправностями систем указания или оповещения, по автодорогам любого значения»

Рекомендации по уходу и обслуживанию

Приобретайте предохранители оригинального производства

Отечественные или зарубежные, не важно;
Устанавливайте строго в соответствии с показателями ампеража. Недопустимо с меньшей, большей силой тока

В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;
Тщательно проверяйте качество фиксации клемм, концевиков на плате. При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;
При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

Профилактические, диагностические работы в блоке предохранителей проводите при снятых клеммах аккумуляторной батареи с целью предотвращения короткого замыкания в цепи.

Средний ресурс эксплуатации предохранителей 40 – 60 тыс. км. Срок использования зарубежных аналогов на 10 – 15 % больше. Перед заменой ознакомьтесь с требования инструкции, получите консультацию у специалистов СТО.

Вам будет интересно почитать:

  1. Датчик коленвала на ваз 2115 — где находится, диагностика Назначение дпкв Датчик коленвала на ВАЗ 2115 относится к системе электроуправления мотора. Основываясь на показаниях контроллера ЭБУ выстраивает зажигание и…
  2. Датчик кислорода ваз 2115 — где находится, замена Назначение датчика кислорода на ваз 2115 Данный датчик оценивает процент кислорода в смеси отработанных газов. Лямбда зонд помогает выявить как…
  3. Ремонт коробки передач ваз 2115 Ремонт КПП ВАЗ 2108-099, 2110-2112, 2113-2115 своими руками Проблемы с коробкой начались еще прошлым летом, туго включалась 2-я скорость, весной…
  4. Ошибка 0300 на ваз 2115 и что она значит Что означает код P0300? Код неисправности P0300 указывает на то, что в одном или нескольких цилиндрах пропуски воспламенения. Если последняя…
Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
