Газель 3302 2705 (соболь) предохранители и реле

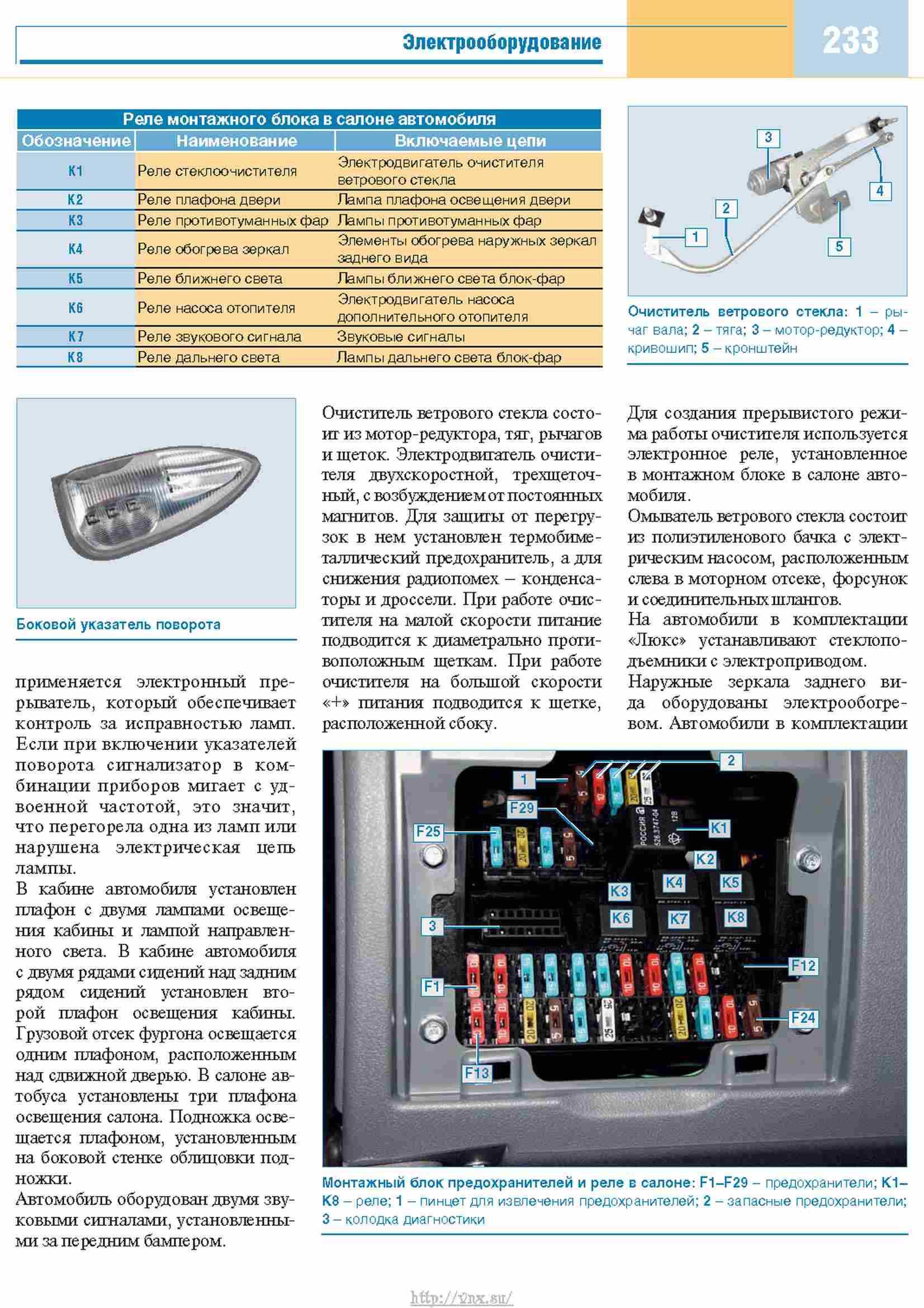

Нижняя группа предохранителей

Если возникают проблемы центральным замком, топливным насосом – необходимо обратить свое внимание нижнюю группу предохранителей. Она включает в себя достаточно большое количество элементов

Маркируются они следующим образом:

• №13 – подает питание на датчик скорости, кран отопления, бензонасос, выключатель света при включенном заднем ходе;
• №14 – осуществляется управление цепью блока управления ABS;
• №15 – генератор, зарядка и запитывает реле очистки ветрового стекла;
• №16 – блок управления освещением, подогрев сидений;
• №17 – вентиляция, охлаждение, а также электропривод зеркал (при наличии таковой опции в комплектации);
• №18 – электродвигатель, регулятор частоты вращения вентилятора отопителя (может присутствовать дополнительный отопитель);
• №20 – электростеклоподъемники (доступно опционально);
• №21 – розетка, а также отвечает за прикуриватель в салоне;
• №22 – лампа, освещающая подкапотное пространство;
• №23 – устройство для воспроизведения звука;
• №24 – диагностическая шина CAN.

Отдельным  рядом установлены некоторые другие компоненты – их перечень зависит от установленного в автомобиль мотора:

• №25 может быть номиналом 5 или 15 ампер: в двигателе УМЗ-4216 – подает напряжение на систему управления двигателем; ISF8s4129P – данный предохранитель также отвечает за систему управления двигателем;
• №26 всегда имеет номинал работы 20 ампер: на УМЗ-4216 – питание на обмотку, контакты релейной группы; ISF8s4129P – запитывает обогреватель заднего стекла.

Электрический насос, вне зависимости от типа установленного мотора, предполагает установку предохранителя номиналом 10 ампер, маркируется за номером 29. При наличии кондиционера подает напряжение и на его муфту. Также присутствует перечень запасных предохранителей. Маркируются они следующим образом (данная группа самая маленькая):

• №1 – 5 ампер;
• №2 – 10 ампер;
• №3 – 15 ампер;
• №4 – 20 ампер;
• №5 – 25 ампер.

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

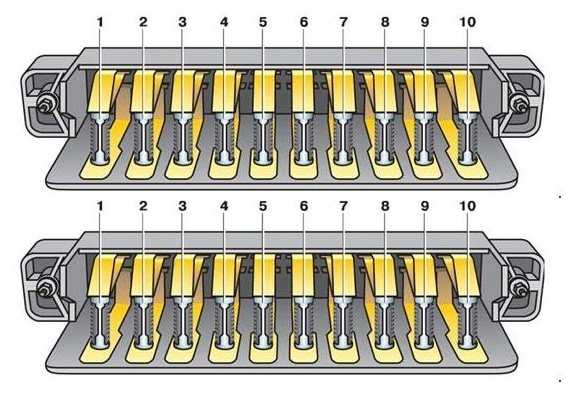

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель , звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Схема

Обозначение

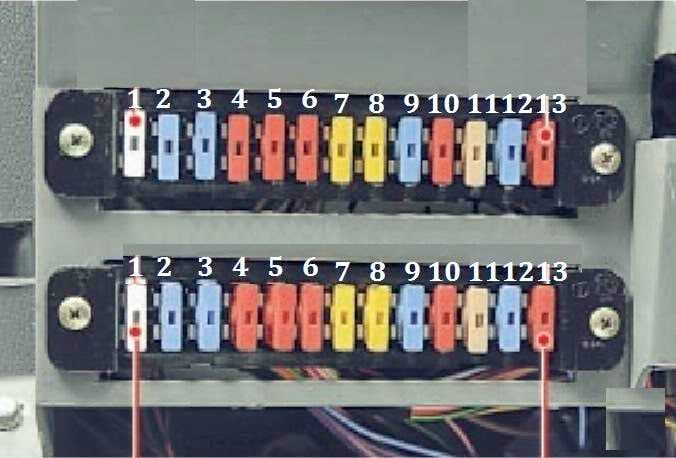

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками

Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Замена моторчика бензонасоса

Поводом к замене моторчика модуля топливного насоса является низкое давление бензина или скачкообразные изменения давления, что фиксируется манометром в процессе диагностики. Также на скорый выход моторчика из строя указывает то, что бензонасос гудит или свистит.

В этом случае зачастую можно не менять насос в сборе, что позволит сэкономить средства. Устройство необходимо снять (аналогично ситуации с чисткой или заменой фильтра-сетки), после чего осуществляется его разборка. Меняется сам моторчик, который можно приобрести отдельно. Корпус и датчик уровня топлива можно оставить от старого бензонасоса. Параллельно рекомендуется замена прокладки бензонасоса и других резиновых уплотнителей, которые не рассчитаны на повторную установку после снятия, то есть являются одноразовыми.

Замена предохранителей

Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:

• необходимо вскрыть корпус блока предохранителей;
• далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
• устанавливается новый, номинал которого обязательно должен совпадать.

Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.

Блоки под капотом

Схема блока реле

Расшифровка

1. Реле топливного насоса
2. Реле муфты вентилятора
3. Главное реле

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

Схема

Обозначение

Блок предохранителей на автомобилях с ABS
1	90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1	125А ISF2.8s4129Р: Подогреватель воздуха
2	25А УМЗ-4216: Блок управления ABS
2	40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3	40А УМЗ-4216: Блок управления ABS
3	30А ISF2.8s4129Р: Блок управления двигателем
4	90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4	6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

1. 40А Блок управления ABS
2. 25А Блок управления ABS

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
3. управляющие реле установлены отдельно от монтажного блока;
4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
5. Модели 2003-2010 года выпуска:
6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
7. реле управления также расположены независимо от блока;
8. силовой предохраняющий модуль может быть различным:

1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Блок предохранителей нового образца Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705).

Автомобили ГАЗ, начиная с 2003 года выпуска, имеют свой блок предохранителей, количество которых с 10 выросло до 13. Итак, верхний блок слева направо включает предохранители:

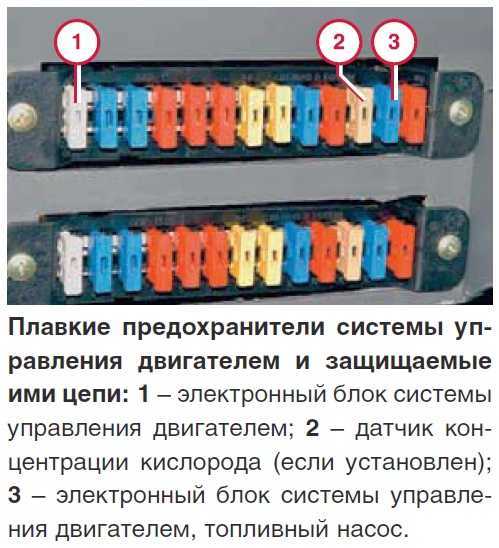

• системы управления двигателя с током 25 А;
• аварийной сигнализации — 15 А;
• радиооборудования, выключателя «Массы» — 15 А;
• электродвигатели очистителя, омывателя стекла — 10 А;
• системы АВС, ближнего освещения реле включения — 10 А;
• стоп-сигналов — 10 А;
• звуковых сигналов и прикуривателя — 20 А;
• часов, комбинации приборов, реле звуков — 20 А;
• электронасоса системы отопления, электродвигателя доп.отопителя — 15 А;
• датчика скорости, комбинации приборов, реле очистителя стекол, заднего хода световой лампы — 10 А;
• датчика кислородной концентрации — 5 А;
• системы управления двигателем — 15 А;
• указателей поворота — 10 А.

Нижний блок включает в себя слева направо следующие предохранители:

• резервный с номинальным током 25 А;
• дальнего света фары справа, контрольной лампы для включения дальнего света — 15 А;
• дальнего света фары слева — 15 А;
• ближнего света фары справа — 10 А;
• ближнего света фары слева — 10 А;
• ламп противотуманного света сзади и включения его — 10 А;
• резервный — 20 А;
• резервный — 20 А;
• плафонов: кабины, грузового салона, освещения подножки авто, пассажирского автобусного салона, подкапотной лампы — 15 А;
• прикуривателя, переключателей, подсветки приборной комбинации — 10 А;
• резервный — 5 А;
• габаритного огня справа, корректора света фар, освещения ящика с вещами — 15 А;
• габаритного огня слева, сигнальной лампы включения огня, фонарей освещения знака номера — 10 А.

Чтобы добраться до предохранителей, следует влево отжать фиксатор крышки и открыть её. Вынимаем предохранитель, отжав клемму вверху либо внизу.

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Назначение

Автомобилей с ABS (БПР-4)

1. 60А Световая цепь и плюсовая цепь генератора
2. 40А АБС
3. 25А АБС
4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Схема

Обозначение

1	Главное реле
2	Реле электромагнитной муфты включения вентилятора системы охлаждения
3	Реле топливного насоса
4	Реле стартера

Электро щиток

Старого образца

схема

Расшифровка

651.3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Схема

Назначение элементов

15	Реле 85.3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Схема

Обозначение

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть

Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Блоки под капотом

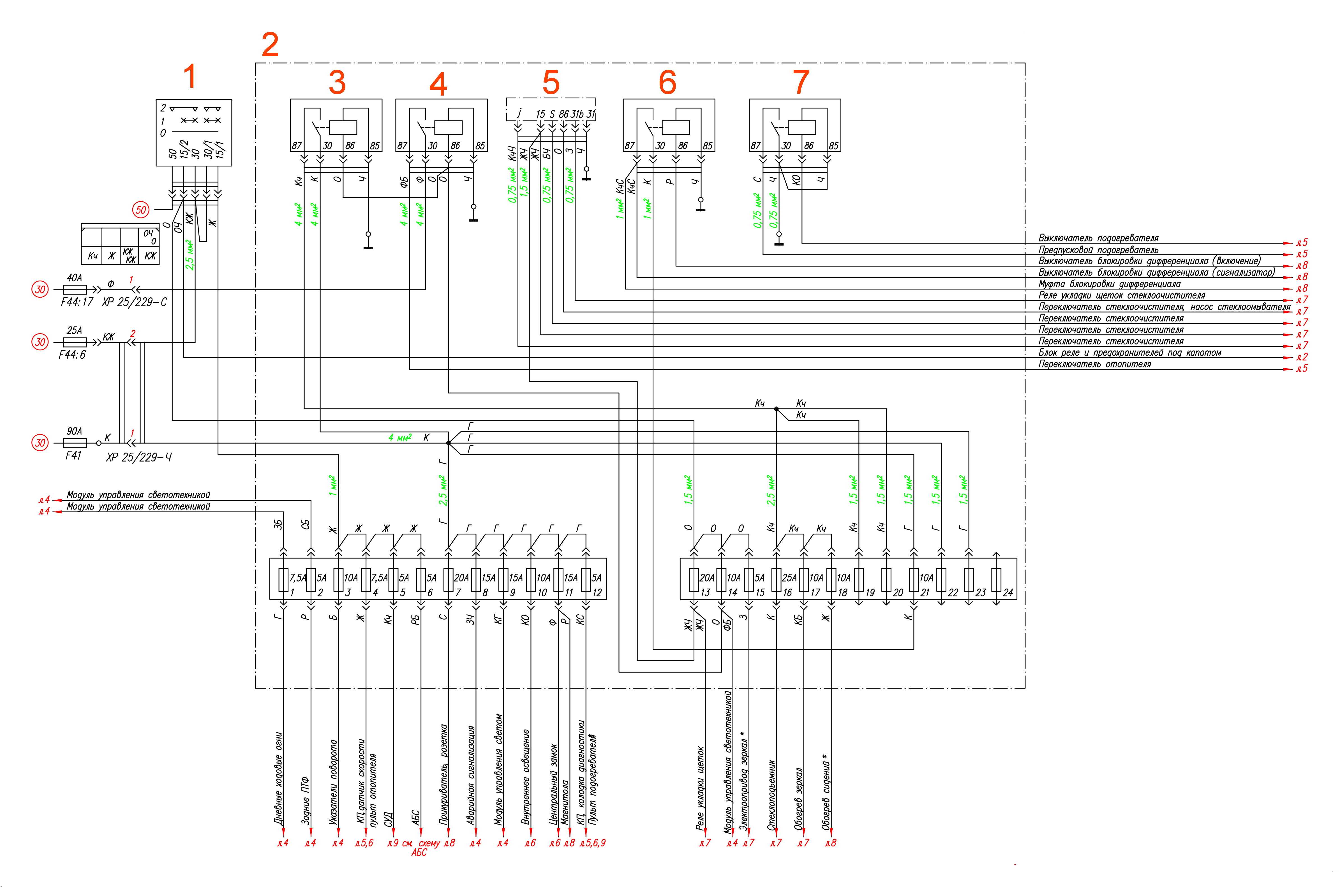

Схема блока реле

Расшифровка

1. Реле топливного насоса
2. Реле муфты вентилятора
3. Главное реле

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

Схема

Обозначение

Блок предохранителей на автомобилях с ABS
1	90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1	125А ISF2.8s4129Р: Подогреватель воздуха
2	25А УМЗ-4216: Блок управления ABS
2	40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3	40А УМЗ-4216: Блок управления ABS
3	30А ISF2.8s4129Р: Блок управления двигателем
4	90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4	6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

1. 40А Блок управления ABS
2. 25А Блок управления ABS

Блок предохранителей

1.

Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1.

2.

Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2).

3.

Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

4.

На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
3. управляющие реле установлены отдельно от монтажного блока;
4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
5. Модели 2003-2010 года выпуска:
6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
7. реле управления также расположены независимо от блока;
8. силовой предохраняющий модуль может быть различным:

1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Распиновка блоков предохранителей на Газель Бизнес

Предохранители Газель Бизнес своевременно отключают электрическую цепь при нарушении соединения между потребителями. Комплектация установочного модуля определяется типом мотора и составом топлива. Монтажный бокс оборудован прерывателями тока, расположенными на 2 уровнях.

Установочный блок под капотом укомплектован плавкими перемычками, защищающими основную цепь за исключением стартера, генератора и световых приборов.

Прерыватели тока на позициях 8 и 16 отвечают за работу следующих потребителей:

• звукового сигнала;
• печки;
• омывателя стекол.

Газель Бизнес 2003 г. выпуска оборудована боксами с усовершенствованными вставками, имеющими пластиковый корпус.

Распиновка перемычек в авто 2017–2020 гг:

• модули заполнены плавкими цилиндрическими вставками номиналом 8–16 А:
• коммутационные выключатели установлены в отдельном боксе;
• БПР-2 укомплектован перемычками на 40 и 60 А;
• в авто 2003–2010 гг. пластиковые вставки имеют защитный порог от 5 до 25 А.

Силовой блок представлен на схеме в 2 вариантах:

БПР-2:

БПР-4:

Распиновка салонного блока.

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302. p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>
