Предохранители и реле volkswagen touareg (7p), 2010 — 2018

Дополнительный модуль ПП под креслом водителя

Расшифровка блока ПП

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Левый модуль ПП в панеле приборов	150		SD 1
Правый модуль ПП в панеле приборов	150		SD 2
Правый модуль ПП в панеле приборов, позиция 9-12	60		SD 3
Реле +12В питание бортовой сети	60		SD 4
Реле клеммы 15	60		SD 5
Резерв			SD 6
Реле дополнительного аккумулятора	250		SD 7
Левый модуль ПП в панеле приборов, позиция 1-6, 56	150		SD 8
+12В контроллер электросети	5		SD 9
+12В контроллер электросети	10		SD 10
+12В контроллер электросети	5		SD 11
Резерв			SD 12
Реле мотора пневмоподвески	40		SD 13
Резерв			SD 14
Прерыватель питания АКБ			1
Реле клеммы 15			2
Реле дополнительного АКБ			3

Для замены перегоревших предохранителей можно воспользоваться специальным инструментом — щипцами. Менять силовые предохранители рекомендуется при снятой клемме аккумулятора автомобиля.

Основные блоки ПП в панеле приборов

Два модуля предохранителей, расположенных в салоне, в приборной панели считаются основными.

Расшифровка схемы расположения ПП в правой части панели приборов

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Электрооборудование прицепа	15		1
Парковочный ассит, компас	5		2
Модуль управления прицепом	15		3
GSM-телефон	5		4
Модуль управления прицепом	15		5
Система противоскольжения ESP	30		6
Межосевая блокировка	5		7
Лампы дополнительного света дальние	20		8
Компакт Диск ченджер	5		9
Телевизионный тюнер	5		10
Радиотюнер	10		11
Антена, усилитель звука	30		12
Резерв			13
Задний фонарь, правая сторона	20		14
Привод бокового стекла, задний правый	25		15
Подсветка багажника	10		16
Головная фара, ближний и дальний свет	15		17
Реле обогрева заднего стекла	30		18
Привод сцепного механизма	30		19
	25
Регулировка кресел	30		20
Штатная сигнализация, фиксация запаски	10		21
Подогрев передних кресел, регулировка переднего кресла справа	30		22
Климат-контроль	10		23
Регулировка кресел	30		24
Климат-контроль для задних пассажиров	5		25
Резерв			26
Система TPMS	15		27
Блок управления системой движения в колоне	10		28
Реле АКПП	10		29
Электролебедка	20		30
Блок управления	25		31
Правый ЦЗ	10		32
Штатная сигнализация, блок задний	10		33
Привод бокового стекла, передний пассажирский	25		34
Габаритные огни справа	10		35
Освещение салона потолочное	5		36
Резерв	—		37
Система EPS	10		38
Климат-контроль	10		39
Блокировка межосевого дифференциала	10		40
WestFalia блок распознавания прицепа	10		41
Брелок управления шлагбаумом или гаражной дверью	5		42
Фонарь заднего хода	5		43
Подогрев форсунок стеклоочистителя	5		44
Резерв	—		45.46
Сенсор радара, перед	10		47
Модуль пневмодвески	10		48
GSM-телефон, подсветка зеркала	5		49
Датчики парковки	5		50
МКПП	20		51
Ручка переключения КПП	5		52
Резерв	—		53
Привод тормозов буксируемого прицепа	30		54
Регулировка руля	20		55
Система ESP	40		56
Межосевой дифференциал	40		57

Расшифровка схемы расположения ПП в левой части панели приборов

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Дополнительные розетки	20		1
Дополнительный отопитель	5		2
Розетки с правой стороны	20		3
Дополнительный отопитель Webasto	20		4
Дополнительные розетки	20		5
Система безключевого доступа	15		6
Диагностический разъем	5		7
Дворники передние	30		8
Мотор стеклоомывателя	15		9
Привод бокового стекла задний левый	25		10
Левый ЦЗ	15		11
Освещение салона	20		12
Резерв			13
Привод бокового стекла передний левый	25		14
Фонарь левый задний	20		15
Клаксон	20		16
Поворотники, габаритные огни, левая сторона	10		17
Реле комфорта	20		18
Лампочки передних противотуманок	15		19
Привод кресел	30		20
Лампочка в поворотной фаре	15		21
Межколесная блокировка перед	30		22
Межколесная блокировка зад	10		23
Система TPMS	5		24
Электропривод рулевой колонки	15		25
Управление AirBag	10		26
Выключение AirBag пассажира
Резерв			27-32
Подогрев руля	15		33
Сенсор подогрева кресел	5		34
Датчики внутреннего объема
Головная фара, ближний и дальний свет	15		35
+12В от АКБ	10		36
Резерв			37
Стоп сигналы	10		38
Реле запуска ДВС, климат-контроль, панель приборов	5		39
Приборная панель	5		40
Безключевой доступ	15		41
Привод люка	30		42
Низкочастотный динамик	30		43
Привод кресел	30		44
Привод кресел	30		45
Резерв			46
Межколесная блокировка	10		47
Таймер дополнительного отопителя	5		48
Регулировка усилия на рулевой рейке	5		49
Обдув отопителя, шестицилиндровый мотор	10		50
Воздушный датчик	5		51
Система TPMS
Диагностический разъем
Дворник заднего стекла	30		52
Датчик объема в салоне	5		53
Контроллер головного света
Подогрев наружных зеркал
Корректор передних фар	10		54
Резерв			55
Резерв			56
Резерв			57

Модуль ПП моторного отсека

Для дизельных и бензиновых ДВС, подкапотный блок предохранителей отличается. Распиновка моторного модуля ПП для бензинового ДВС.

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Управление 1 вентилятора радиатора ОЖ	60		1
Управление 2 вентилятора радиатора ОЖ	60		2
Реле системы EGR, насос системы EGR	40		3
Реле системы EGR, насос системы EGR, ДВС 6.0 л	40		4
Катушки зажигания 7-12 цилиндр, ДВС 6,0 л	30		5
Катушки зажигания 1-6 цилиндр, ДВС 6,0 л	30		6
Топливная форсунка 1-3 цилиндр, ДВС 3,2л	20		7
Катушки зажигания 1-8 цилиндр, ДВС 4,2 л	20		7
Топливная форсунка 7-12 цилиндр, ДВС 6,0 л	10		7
Топливная форсунка 4-6 цилиндр, ДВС 3,2л	20		8
Топливная форсунка 1-6 цилиндр, ДВС 6,0 л	10		8
Клапан впускного коллектора изменяемой длинны, регулировка фаз впускных и выпускных клапанов, ECU Motronic	30		9
Комплексный предохранитель:	10		10
диагностика топливной;
сенсор давления;
клапан 1-2 абсорбера;
ДМРВ;
реле тормозных усилий;
климат-контроль;
дополнительная помпа ОЖ;
реле генератора.
Компрессор кондиционера, сенсор	15		11
климат-контроль
Давление и температура масла в ДВС 3,2 л
Компрессор кондиционера, сенсор	10		11
климат-контроль
реле генератора, ДВС 3,6 л
Клапан абсорбера, датчик системы кондиционирования, сенсор 1-2 изменения фаз ГРМ, ДВС 6,0 л	15		11
Реле EGR, реле дополнительной помпы ОЖ, ДВС 3,2 л	5		12
Клапан абсорбера, сенсор изменения фаз ГРМ, ДВС 3,6 л	10		12
Комплексный предохранитель:	20		12
электротермостат;
привод изменения длины впускного коллектора;
сенсор давления;
привод впускных каналов;
прокачка антифриза после остановки;
сенсор 1-2 изменений фаз ГРМ;
реле генератора;
климат-контроль;
контроллер вентиляторов радиатора.
Бензонасос, ДВС 3,2 л	15		13
Контроллер бензонасоса, ДВС 3,6 и 4,2 л	25		13
Реле бензонасоса, бензонасос подкачки, ДВС 6,0 л	15		13
Бензонасос подкачки, регулировка давления, ДВС 3,6 и 3,2 л	15		14
Два клапана дозировки горючего, ДВС 4,2 л	10		14
Бензонасос, реле бензонасоса, ДВС 6,0 л	15		14
+12В питание Motronic, реле бензонасоса	10		15
Вакуумный усилитель тормозов, реле тормозного усилителя, ДВС 3,2 3,6 и 4,2 л	15		16
Вакуумный усилитель тормозов, реле дополнительной помпы ОЖ, реле тормозного усилителя, ДВС 6,0 л	15		16
Датчик кислорода 1-2, подогрев датчика кислорода 1-2, ДВС 3,2 3,6 и 4,2 л	15		17
Датчик кислорода 1-4, подогрев датчика кислорода 1-4, ДВС 6,0 л	30		17
Датчик кислорода 1-2, подогрев датчика кислорода 1-2, после каталитического нейтрализатора, ДВС 3,2 3,6 и 4,2 л	7.5		18
Датчик кислорода 1-4, подогрев датчика кислорода 1-4, после каталитического нейтрализатора, ДВС 6,0 л	15		18

Замена предохранителей Volkswagen Touareg

Обуждение раздела Замена предохранителей Volkswagen Touareg

Оуэн

доброе утро. у меня после включения зажигания датчик бенза насоса показывает одно после начала езды стрелка начинает показывать меньше чем в баке, когда останавливаюсь выключают авто опять включаю зажигание опять показывает больше чем при езде. не подскажете в чем проблема? авто ваз 2113 бенза насос нового образца как здесь.

Raleigh

… цена вопроса 200 руб купил и не .. бы моск.

• Lun
• расход 30 литров на сотню,отличное авто ухаха
• Конрад Бадалей
• почему охлаждения радиатора винтелятор не работает скажите пожалуйста
• Колчук Исак
• Выглядит лучше чем 2109 :-)хаха с 9 ничё не сравнится
• Олимп

И что помогло!?

1. Фрундков Иги
2. спасибо!все ясно
3. Ортис Аяз

Подскажите пожалуйста, у меня на Чери тигго Т11 перегорел предохранитель питания форсунок. С чем это может быть связано? Спасибо.

• Михник Ербол
• здравствуйте,сможете помочь подключить дворники?
• Артурик

Гидрокомпенсаторов в этом моторе нет!!! 2.0л тоже нет!!! Ты дебил, о машине незнаешь ничего!

1. Марцев Барт
2. Колесо спущено
3. Фазлиддин
4. Всё про диагностику инжектора и его датчики здесь: Все полезные советы от автоэлектрика здесь: Все плейлисты здесь:
5. Чарли Шкунаев
6. Каждый год меняйте местами выход и вход на радиаторе отопителя подачу и обратку и будет вам счастье)) раз в два года антикорозийный антефриз
7. Севан

Какой-то странный переключатель 2140. У меня такой переключатель П-315, так он разборный и на 2 рабочих положения + нажатие.

Философ Яралиев

Возможно при выставлении КВ на метку 9° и выставление бегунка в зоне меток трамблера получилось бы. Но если говоришь, что даже малый поворот распредилителя влияет сильно, все равно пришлось бы стробом корректировать, либо настройка тестовыми выездами на дорогу.

Lootah

Христос народився! Паша, в мене ситуація наступна: коли настають морози то ранком спідометр не показує, та через декілька кілометрів після того як проїду починає працювати нормально. Що це може бути?

Карелия

Менял лампочку в багажнике и замкнул на корпус,перестал гореть свет в багажнике и салоне.Подскажи пожалуйста, где этот предохранитель. Спасибо.

Riordan

Спасибо тебе, Хороший Человек. В жизни бы не подумал, что он под задним сидением.

Болот Темендеров

Кто подскажет? Была проблема — мерцание электрики (приборки, фар и.т.п.), т.е. скачки напряжения, при установке внешнего РР по предложенной схеме мерцание пропало, скачков напряжения нет, но вместе с ним и напряжение на АКБ упало (на холостых без нагрузки 12,3В, приполной нагрузке от 10 до 11В). В чем может быть проблема?

Иршат

Дизлайки ставят только неполноценные…

• Валера Боечин
• У меня компрессор не срабатывает но я проверил и газа там нету это по этой причине может быть
• Мартуни

нужна ваша помошь.Загорается лампа акб и пропадает зарядка после включения габаритов стова появлялась зарядка и лампа акб тухла.теперь гаснет только от включения ближнего света.Реле регулятор заменен контакты на фишке в порядке.заранее благодарен

Оставить комментарий

Блоки в салоне

Блок с левой стороны

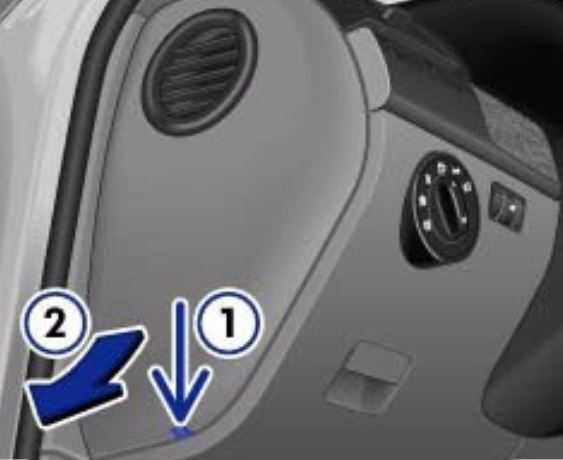

Для доступа снимите защитную крышку, с левого торца панели приборов.

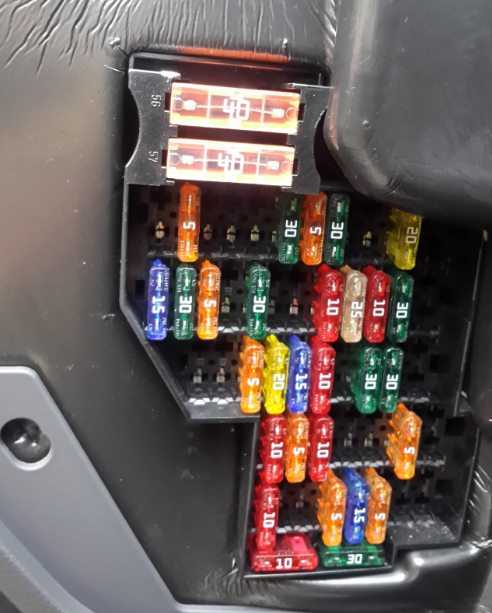

Фото пример исполнения

Схема

Описание

А – запасные предохранители

Блок с правой стороны

Расположен в правом торце приборной панели, так же закрыт защитной крышкой.

Схема

Обозначение

1	15А блок управления распознавания прицепа
2	5А Парктроник, Компас
3	15А Блок управления прицепа
4	5А Телефон
5	15А Блок управления распознавания прицепа
6	30А Противозаносная система ESP, АБС
7	5А Блок управления раздаточной коробки
8	20А Дополнительные фары дальнего света
9	5А CD-чейнджер
10	5А TV-тюнер
11	10А Радио
12	30А Аудиоусилитель, Переключатель антенны
13	–
14	20А Правый задний фонарь, 15А блок управления крышки багажного отсека
15	25А Стеклоподъемник – правый задний
16	10А Освещение багажника
17	15А Ближний свет, Дальний свет
18	30А Реле обогрева заднего стекла
19	25/30А Двигатель наклона тягово – сцепного устройства
20	30А Электро регулировка сидений 20А Инвертор с розеткой, 12 В-230 В
21	10А Охранная система сигнализации, Отпирание запасного колеса
22	25/30А Электро регулировка правого переднего сиденья, Обогрев передних сидений
23	10А Климатическая установка
24	25/30А Электро регулировки сидений
25	5А Задняя консоль управления микроклиматом
26	–
27	15А Система мониторинга давления в шинах, Блок управления системы регулирования дорожного просвета
28	10А Автоматическое поддерживание дистанции
29	10А Автоматическая коробка передач (АКПП)
30	20А Лебедка, реле доводчика
31	25А Задний блок управления, 15А Блок управления крышки багажного отсека
32	10А Центральный замок – правый
33	10А Задний блок управления охранной системой сигнализации 15А Индивидуальное оборудование
34	25А Стеклоподъемник – правый передний
35	10А Указатель поворота, Стояночные огни справа 30А Панель управления регулировками сиденья переднего пассажира
36	5А Потолочный модуль, Телефон
37	–
38	EPS, АБС
39	10А Климатическая установка 5А Реле нагревательного элемента ветрового стекла
40	10А Продольная блокировка
41	10А Блок управления для прицепа
42	5А Радио, Управление открыванием дверей гаража
43	5А Выключатель фонарей заднего хода
44	Обогреваемые форсунки стеклоомывателей, регулятор подогрева сиденья
45	Резерв
46	Резерв
47	10А Автоматическое регулирование дистанции, радарный сенсор, модуль правой фары
48	10А Блок управления пневмоподвеской
49	5А Зеркало, Телефон
50	5А Парктроник, клавиша отключения ASR и ESP
51	20А Коробка передач
52	5А Селектор
53	30А Реле нагревательного элемента ветрового стекла
54	30А Электропривод тормозов прицепа, Реле нагревательного элемента ветрового стекла
55	20A Электропривод рулевой колонки
56	40A ABS, ESP
57	40A Продольная блокировка

Находится на крышке аккумуляторной батареи либо рядом с ней.

Схема

Расшифровка

Блок реле​

Он устанавливается в нижней части панели приборов, в районе рулевой рейки.

Схема

Описание

D1	Блок управления Servotronic (476)
D2	Реле доводчика (404)
D3	Реле​ компрессора​ системы​ регулирования​ дорожного​ просвета (373)
D4	Реле​ розеток​ (404)
D5	Реле​ климатической​ установки​ (100)
D6	Реле​ приточного​ вентилятора,​ скорость​ 2 (404) только с ручной климатической установкой
D7	Реле обогрева заднего стекла (53)
D8	Реле​ циркуляционного​ насоса (404) только VR6 с дополнительным отопителем
D9	Реле подключения генератора (53)
E1	Разделительное реле солнечной батареи (79)
E2	Реле отпирания запасного колеса (404)
E3	Реле​ обогрева​ левой​ части​ ветрового​ стекла (53)
E4	Реле циркуляционного насоса (404)
E5	Реле​ 2​ электропитания​ клеммы​ (432) только V10 TDI
E6	Не используется
E7	Реле​ системы​ очистки​ фар (53)
E8	Реле аккумулятора остаточного тепла (404)
E9	Реле​ обогрева​ правой​ части​ ветрового​ стекла (53)

Блок предохранителей расположенного справа

1	15	Гнездо прицепа
2	5	Парктроник Компас
3	15	Блок управления прицепа
4	5	Телефон
5	15	Блок управления Westfalia
6	30	Противозаносная система ESP
7	5	Продольная блокировка
8	20	Дополнительные фары дальнего света
9	5	CD-чейнджер
10	5	TV-тюнер
11	10	Радио
12	30	Аудиоусилитель Переключатель антенны
13	–	–
14	20	Правый задний фонарь
15	25	Стеклоподъемник – правый задний
16	10	Освещение багажника
17	15	Ближний свет Дальний свет
18	30	Реле HSH
19	30 25	Двигатель наклона тягово-сцепного устройства
20	30	Электрорегулировка сидений
21	10	Охранная система сигнализации Отпирание запасного колеса
22	30	Электрорегулировка правого переднего сиденья Обогрев передних сидений
23	10	Климатическая установка
24	30	Электрорегулировки сидений
25	5	Задняя консоль управления микроклиматом
26	–	–
27	15	Система мониторинга давления в шинах
28	10	Автоматическое поддерживание дистанции
29	10	Автоматическая коробка передач (АКПП)
30	20	Лебедка
31	25	Задний блок управления
32	10	Центральный замок – правый
33	10	Задний блок управления охранной системой сигнализации
34	25	Стеклоподъемник – правый передний
35	10	Указатель поворота Стояночные огни справа
36	5	Потолочный модуль Телефон
37	–	–
38	10	EPS
39	10	Климатическая установка
40	10	Продольная блокировка
41	10	Блок управления для прицепа
42	5	Радио Управление открыванием дверей гаража
43	5	Выключатель фонарей заднего хода
44	5	Обогреваемые форсунки стеклоомывателей
45,46	–	–
47	10	Автоматическое регулирование дистанции/радарный сенсор
48	10	Блок управления пневмоподвеской
49	5	Зеркало Телефон
50	5	Парктроник
51	20	Коробка передач
52	5	Селектор
53	–	–
54	30	Электропривод тормозов прицепа
55	20	Электропривод рулевой колонки
56	40	Противозаносная система ESP
57	40	Продольная блокировка

3.Блок предохранителей расположенного слева

1	20	Штепсельные розетки
2	5	Стояночное отопление (часы/датчик/насос)
3	20	Правые штепсельные розетки
4	20	Стояночное отопление/нагреватель
5	20	Штепсельные розетки
6	15	KESSY
7	5	Диагностика, мультиплексная система
8	30	Стеклоочистители
9	15	Насос стеклоомывателей
10	25	Стеклоподъемник – левый задний
11	15	Центральный замок – левый
12	20	Салонное освещение
13	–	–
14	25	Стеклоподъемник – левый передний
15	20	Левый задний фонарь
16	20	Звуковой сигнал
17	10	Указатель поворота Стояночные огни – левые
18	20	Реле SRA
19	15	Противотуманные фары
20	30	Электропривод сидений
21	15	Дополнительная поворотная фара
22	30	Поперечная блокировка
23	10	Поперечная блокировка сзади
24	5	Система контроля давления в шинах
25	15	Регулировка рулевой колонки – электро
26	10	Блок управления подушками безопасности Отключение подушки безопасности переднего пассажира
27-32	–	–
33	15	Обогрев рулевого колеса
34	5	Датчик обогрева сидений Охранное наблюдение за внутренним пространством
35	15	Ближний свет Дальний свет
36	10	Питание от бортовой батареи
37	–	–
38	10	Сигналы торможения
39	5	Реле системы зажигания, климатической установки, обогрева сидений, панели приборов
40	5	Панель приборов
41	15	KESSY
42	30	Электролюк
43	30	Сабвуфер
44	30	Электроустройства сидений
45	30	Электроустройства сидений
46	–	–
47	10	Поперечная блокировка
48	5	Часы стояночного отопления
49	5	Сервотроник
50	10	Обдув трубы отопителя (VR6)
51	5	Датчик качества воздуха Система мониторинга давления в шинах Диагностика
52	30	Задний стеклоочиститель
53	5	Охранное наблюдение за внутренним пространством салона Блок переключения наружного освещения Обогрев зеркал
54	10	Корректор наклона фар
55	–	–
56
57

Предохранители Туарега 2018-11-09

+admin

Основные блоки ПП в панеле приборов

Два модуля предохранителей, расположенных в салоне, в приборной панели считаются основными.

Расшифровка схемы расположения ПП в правой части панели приборов

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Электрооборудование прицепа	15		1
Парковочный ассит, компас	5		2
Модуль управления прицепом	15		3
GSM-телефон	5		4
Модуль управления прицепом	15		5
Система противоскольжения ESP	30		6
Межосевая блокировка	5		7
Лампы дополнительного света дальние	20		8
Компакт Диск ченджер	5		9
Телевизионный тюнер	5		10
Радиотюнер	10		11
Антена, усилитель звука	30		12
Резерв			13
Задний фонарь, правая сторона	20		14
Привод бокового стекла, задний правый	25		15
Подсветка багажника	10		16
Головная фара, ближний и дальний свет	15		17
Реле обогрева заднего стекла	30		18
Привод сцепного механизма	30		19
	25
Регулировка кресел	30		20
Штатная сигнализация, фиксация запаски	10		21
Подогрев передних кресел, регулировка переднего кресла справа	30		22
Климат-контроль	10		23
Регулировка кресел	30		24
Климат-контроль для задних пассажиров	5		25
Резерв			26
Система TPMS	15		27
Блок управления системой движения в колоне	10		28
Реле АКПП	10		29
Электролебедка	20		30
Блок управления	25		31
Правый ЦЗ	10		32
Штатная сигнализация, блок задний	10		33
Привод бокового стекла, передний пассажирский	25		34
Габаритные огни справа	10		35
Освещение салона потолочное	5		36
Резерв	—		37
Система EPS	10		38
Климат-контроль	10		39
Блокировка межосевого дифференциала	10		40
WestFalia блок распознавания прицепа	10		41
Брелок управления шлагбаумом или гаражной дверью	5		42
Фонарь заднего хода	5		43
Подогрев форсунок стеклоочистителя	5		44
Резерв	—		45.46
Сенсор радара, перед	10		47
Модуль пневмодвески	10		48
GSM-телефон, подсветка зеркала	5		49
Датчики парковки	5		50
МКПП	20		51
Ручка переключения КПП	5		52
Резерв	—		53
Привод тормозов буксируемого прицепа	30		54
Регулировка руля	20		55
Система ESP	40		56
Межосевой дифференциал	40		57

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Дополнительные розетки	20		1
Дополнительный отопитель	5		2
Розетки с правой стороны	20		3
Дополнительный отопитель Webasto	20		4
Дополнительные розетки	20		5
Система безключевого доступа	15		6
Диагностический разъем	5		7
Дворники передние	30		8
Мотор стеклоомывателя	15		9
Привод бокового стекла задний левый	25		10
Левый ЦЗ	15		11
Освещение салона	20		12
Резерв			13
Привод бокового стекла передний левый	25		14
Фонарь левый задний	20		15
Клаксон	20		16
Поворотники, габаритные огни, левая сторона	10		17
Реле комфорта	20		18
Лампочки передних противотуманок	15		19
Привод кресел	30		20
Лампочка в поворотной фаре	15		21
Межколесная блокировка перед	30		22
Межколесная блокировка зад	10		23
Система TPMS	5		24
Электропривод рулевой колонки	15		25
Управление AirBag	10		26
Выключение AirBag пассажира
Резерв			27-32
Подогрев руля	15		33
Сенсор подогрева кресел	5		34
Датчики внутреннего объема
Головная фара, ближний и дальний свет	15		35
+12В от АКБ	10		36
Резерв			37
Стоп сигналы	10		38
Реле запуска ДВС, климат-контроль, панель приборов	5		39
Приборная панель	5		40
Безключевой доступ	15		41
Привод люка	30		42
Низкочастотный динамик	30		43
Привод кресел	30		44
Привод кресел	30		45
Резерв			46
Межколесная блокировка	10		47
Таймер дополнительного отопителя	5		48
Регулировка усилия на рулевой рейке	5		49
Обдув отопителя, шестицилиндровый мотор	10		50
Воздушный датчик	5		51
Система TPMS
Диагностический разъем
Дворник заднего стекла	30		52
Датчик объема в салоне	5		53
Контроллер головного света
Подогрев наружных зеркал
Корректор передних фар	10		54
Резерв			55
Резерв			56
Резерв			57

Описание предохранителей и реле на Volkswagen Touareg

На Volkswagen Touareg используются ножевые предохранители. Они состоят из плавкого элемента, перегорающего при коротком замыкании или повышении напряжения, полупрозрачного корпуса и группы контактов.

Если на сгоревшей вставке отсутствует или не читается маркировка, определить номинал можно по цвету:

Номинал, А	Окраска
5	светло-коричневая
7,5	коричневая
10	красная
15	синяя
20	желтая
25	прозрачная или белая
30	зеленая
40	оранжевая
60	голубая

Мощные потребители находятся под защитой силовых плавких вставок.

1-е поколение

Левый салонный блок состоит из перемычек, подсоединенных к следующим устройствам:

• климатической установке;
• прикуривателю;
• вентилятору Bitron;
• циркуляционному насосу;
• корректору фар;
• стояночному отопителю;
• дворникам;
• обогреву зеркал;
• Keyless Entry Start and Exit System для санкционированного доступа;
• заднему стеклоочистителю;
• обдуву трубы печки;
• датчику света и дождя;
• указателям поворота;
• заднему стеклоочистителю;
• стоп-сигналам;
• электроприводу кресел;
• дальнему и ближнему свету;
• центральному замку;
• обогреву руля;
• моторчику люка и т.д.

С правой стороны располагаются перемычки, обеспечивающие защиту такому оборудованию:

• пневмоподвеске;
• БУ раздатки;
• модулю электроники прицепа;
• АБС;
• ЕСП;
• парктронику;
• сенсору радара;
• CD-чейнджеру;
• TV-тюнеру;
• фонарям движения задним ходом;
• обогреву форсунок стеклоомывателя;
• стояночным огням и др.

Распиновка блока со стороны переднего пассажира.

Под водительским сиденьем стоят плавкие вставки следующих потребителей:

• компрессора регулируемого клиренса;
• диагностики проводки стартера;
• левого и правого салонных модулей;
• БУ бортовой сетью;
• параллельного включения аккумуляторов.

Под рулевой колонкой можно найти реле:

• обогрева переднего стекла;
• омывателя фар;
• генератора;
• доводчика дверей;
• циркуляционного насоса и др.

В моторном отсеке стоят перемычки, подключенные к нескольким видам электрооборудования:

• лямбда-зонду;
• вентилятору охлаждения;
• бензонасосу;
• БУ Motronic и т.д.

Здесь же слева находятся коммутационные переключатели:

• свечей накаливания;
• топливного насоса;
• обогрева малой мощности.

Расшифровка значений блока реле под капотом.

2-е поколение

На внедорожниках 2-й генерации на левой салонной плате находятся перемычки, обеспечивающие защиту таким электроприборам:

• кондиционеру;
• регулировке и вентиляции водительского кресла;
• адаптивному управлению головным светом;
• БУ дверями;
• круиз-контролю;
• заднему стеклоочистителю;
• преднатяжителям ремней безопасности;
• БУ открывания гаражных ворот;
• ассистенту при перестроении в другую полосу движения;
• электрохромному зеркалу в салоне и т.д.

На правой плате можно найти перемычки, подсоединенные к следующим устройствам:

• стояночному тормозу;
• датчику занятого сиденья;
• кнопке помощи при спуске;
• охранной сигнализации;
• переключателю Tiptronic;
• камере заднего вида и пр.

Остальные блоки остались без изменений.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Volkswagen Touareg, предохранители Volkswagen Touareg, электросхема двигателя Volkswagen Touareg, цветная электросхема Volkswagen Touareg

Замена предохранителей

Примечание: По бокам передней панели размещены блоки плавких предохранителей.

• По таблице предохранителей установите, в каком блоке и на каком месте находится неисправный предохранитель.
• Выключите зажигание и неработающее электроустройство.
• Вставьте плоский конец отвертки в отверстие в крышке (1).

Снятие крышки блока предохранителей (слева на передней панели).

Снятие крышки блока предохранителей (справа на передней панели).

• Приподнимите крышку в направлении стрелки (2).
• Пинцетом извлеките соответствующий предохранитель.
• Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый предохранитель, рассчитанный на тот же ток (такого же цвета и с такой же маркировкой) и такого же размера.

Электроцепи защищены плавкими предохранителями. Следует постоянно иметь в автомобиле несколько разных запасных предохранителей. Их можно приобрести в сервисном предприятии Volkswagen.

Цветная маркировка предохранителей

Цвет	Ток, А
лиловый	3
бежевый	5
коричневый	7,5
красный	10
синий	15
желтый	20
белый или прозрачный	25
зеленый	30
оранжевый	40

Внимание: Применение неподходящих или отремонтированных предохранителей может привести к пожару или аварии. — Никогда не пытайтесь отремонтировать предохранители

— Никогда не заменяйте сгоревший предохранитель на предохранитель, рассчитанный на больший ток. — Заменяйте сгоревший предохранитель только на новый, рассчитанный па тот же ток (того цвета и такой же маркировки), и одинакового размера. — Никогда не ставьте вместо неисправного предохранителя проволоку, канцелярские скрепки и прочие предметы, даже кратковременно! — Если новый предохранитель через некоторое время опять перегорел, следует проверить соответствующее электроустройство и его цепь в специализированной мастерской. — Если поставлен предохранитель, рассчитанный на больший ток, возможно появление отказов в других электроцепях.

Таблица предохранителей

Левый блок предохранителей в передней панели

Правый блок предохранителей в передней панели

В таблице показано местонахождение предохранителей для основных потребителей тока. В правом столбце указано место, далее в скобках ток в амперах. Для одного потребителя тока могут быть предусмотрены несколько предохранителей. Дополнительно указано, находится ли предохранитель в левом или правом блоке на передней панели.

В то же время несколько потребителей тока могут быть защищены одним предохранителем.

В блоках предусмотрено место для запасных предохранителей (А).

Кроме того, в моторном отсеке и прочих местах имеются и другие предохранители. Эти предохранители заменяют в сервисном предприятии.

Потребитель тока	Расположение, (в скобках номинал тока, А)
Левый блок	Правый блок
Ближний свет	35(15)
Тягово-сцепное устройство		3(15), 5(15), 41(10)
Штекерное гнездо для кабеля прицепа (постоянный плюс)		1(15)
Указатели поворота	17(10)	35(10)
Сигналы торможения	38(10)
CD-чейнджер		9(5)
Дальний свет	35(15)
Вентилятор	56 (40), 57 (40)
Обогрев заднего стекла		18 (30)
Задний стеклоочиститель	52 (30)
Звуковой сигнал	16 (20)
Внутреннее освещение	12 (20)
Электрорегулировка рулевой колонки	44(30), 26(10)
Обогрев рулевого колеса	33(15)
Противотуманные фары	19(15)
Аудио / Навигатор / ТВ	43 (30)	10 (5), 11 (10), 12 (30)
Задние фонари	15(15)	14(15)
Стеклоочистители	8(30)
Электролюк	42 (30)
Электропривод тягово-сцепного устройства		19 (30 или 25)
Электрорегулировка сидений	20 (30), 44 (30)	20 (30), 22 (30)
Обогрев сидений	34 (5), 39 (5), 45 (30)	22 (30)
Электропривод наружных зеркал		49(5)
Стояночный свет	17(10)	35 (10)
Штепсельные розетки	1 (20), 3 (20), 5 (20)
Телефон		4 (5), 49 (5)
Центральный замок	11 (15)	32(10)

Внимание: Применение неподходящих или отремонтированных предохранителей может привести к пожару или аварии. Примечание: — Для одного потребителя тока могут быть предусмотрены несколько предохранителей

— В то же время несколько потребителей тока могут быть защищены одним предохранителем. — В блоке предохранителей в передней панели предусмотрено место для запасных предохранителей

Примечание: — Для одного потребителя тока могут быть предусмотрены несколько предохранителей. — В то же время несколько потребителей тока могут быть защищены одним предохранителем. — В блоке предохранителей в передней панели предусмотрено место для запасных предохранителей.

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Вариант 1

Схема

Описание

• 15A CIGAR – прикуриватель
• 15A ACC – кондиционер
• 10A ABS – АБС
• 15A WIPER WASHER – это вроде брызгалки
• 15A TURN BACK – задний ход
• 15A IG METER – зажигание
• 15A AIR BAG – подушки безопасности
• 30A POWER WINDOW – это электропривод зеркал
• FUSE PULLER – съемник предохранителя
• 30A – P/S – электро усилитель руля
• 15A SEAT HEATER – обогрев сидениий
• 15A HORN HAZARD – аварийная сигнализация
• 15A RADIO DOME – радио, салон
• 10A TAIL – задние фонари
• 10A STOP – стоп-сигналы
• 20A DOOR LOCK – моторы замков дверей
• 15A REAR DEFG – задний обогрев стекла
• 25A HEATER – обогреватель

Вариант 2

Фото – пример

Схема

Назначение

12	10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi)
13	15А Подогрев сиденья
14	20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла
15	15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM
16	10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря
17	10А Аварийная сигнализация
18	15А Резерв
19	10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков
20	20А Центральный замок
21	Резерв
22	15А Электронный блок управления SRS
23	15А Генератор, Катушки зажигания
24	10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами
25	15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника
26	10А Электронный блок управления ABS
27	10А Комбинация приборов
28	15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель
29	15А Разъем питания дополнительного оборудования

Отдельно, вне блока, под панелью могут находится некоторые реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а так же предохранитель на электрические стеклоподъемники и блок управления усилителем рулевого управления – на 30А.

Блок с правой стороны в панели приборов

Обозначение предохранителей

1	15А блок управления распознавания прицепа
2	5А Парктроник, Компас
3	15А Блок управления прицепа
4	5А Телефон
5	15А Блок управления распознавания прицепа
6	30А Противозаносная система ESP, АБС
7	5А Блок управления раздаточной коробки
8	20А Дополнительные фары дальнего света
9	5А CD-чейнджер
10	5А TV-тюнер
11	10А Радио
12	30А Аудиоусилитель, Переключатель антенны
13	—
14	20А Правый задний фонарь, 15А блок управления крышки багажного отсека
15	25А Стеклоподъемник — правый задний
16	10А Освещение багажника
17	15А Ближний свет, Дальний свет
18	30А Реле обогрева заднего стекла
19	25/30А Двигатель наклона тягово — сцепного устройства
20	30А Электро регулировка сидений 20А Инвертор с розеткой, 12 В-230 В
21	10А Охранная система сигнализации, Отпирание запасного колеса
22	25/30А Электро регулировка правого переднего сиденья, Обогрев передних сидений
23	10А Климатическая установка
24	25/30А Электро регулировки сидений
25	5А Задняя консоль управления микроклиматом
26	—
27	15А Система мониторинга давления в шинах, Блок управления системы регулирования дорожного просвета
28	10А Автоматическое поддерживание дистанции
29	10А Автоматическая коробка передач (АКПП)
30	20А Лебедка, реле доводчика
31	25А Задний блок управления, 15А Блок управления крышки багажного отсека
32	10А Центральный замок — правый
33	10А Задний блок управления охранной системой сигнализации 15А Индивидуальное оборудование
34	25А Стеклоподъемник — правый передний
35	10А Указатель поворота, Стояночные огни справа 30А Панель управления регулировками сиденья переднего пассажира
36	5А Потолочный модуль, Телефон
37	—
38	EPS, АБС
39	10А Климатическая установка 5А Реле нагревательного элемента ветрового стекла
40	10А Продольная блокировка
41	10А Блок управления для прицепа
42	5А Радио, Управление открыванием дверей гаража
43	5А Выключатель фонарей заднего хода
44	Обогреваемые форсунки стеклоомывателей, регулятор подогрева сиденья
45	Резерв
46	Резерв
47	10А Автоматическое регулирование дистанции, радарный сенсор, модуль правой фары
48	10А Блок управления пневмоподвеской
49	5А Зеркало, Телефон
50	5А Парктроник, клавиша отключения ASR и ESP
51	20А Коробка передач
52	5А Селектор
53	30А Реле нагревательного элемента ветрового стекла
54	30А Электропривод тормозов прицепа, Реле нагревательного элемента ветрового стекла
55	20A Электропривод рулевой колонки
56	40A ABS, ESP
57	40A Продольная блокировка
