Предохранители и реле volkswagen transporter (t5), 2002 — 2015

Предохранители и реле в салоне Фольксваген Поло седан

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1	Бронировать
2	10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан
3	5 / 7.5A Реле топливного насоса, блок управления двигателем
4	7.5A Переключатели на рулевом колесе
5	Бронировать
6	5А Блок управления приборной панелью
7	5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь	Форсунки 10А или резерв
девять	Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10	5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать	5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12	5A Джойстик регулировки зеркал заднего вида
13	15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14	Блок управления подушками безопасности 5 / 10A
15	5A Нагревательные элементы форсунки омывателя ветрового стекла
16	Блок управления парктроником 5 / 10А
17	10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18	5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19	5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры	5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год	10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22	Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23	7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24	5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25	5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год	7.5 / 10A Блок управления гидроусилителем руля
27	5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год	Лямбда-зонд 10А
29	Катушки зажигания 20А
тридцать	Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов
31 год	Форсунка цилиндра 10А
32	10А Топливный насос, 30А Блок управления двигателем
33	5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34	7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год	10А Блок управления двигателем
36	10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе
37	25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38	7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39	10 / 15A Правая фара (ближний свет)
40	30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год	Электродвигатель заднего стеклоочистителя 15А стакан
42	Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год	15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год	Ультразвуковой датчик кражи 15А, противоугонная сирена
45	15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46	20 / 30A Блок управления блоком питания (звуковой сигнал)
47	20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48	25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49	5 / 15A Фонарь заднего хода
50	25 / 30A Блок управления двери водителя
51	25 / 30A Блок управления дверью переднего пассажира
52	30A Блок управления задней левой дверью, Блок управления задней правой дверью
53	30А Обогрев заднего стекла
54	15A Противотуманная фара
55	Катушки зажигания 15А
56	Реле обогрева лобового стекла 40А
57 год	5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58	5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59	10 / 15А Левый замок — фара (ближний свет)
60	Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Двигатели (Engines)

Определение передува турбины по логам, двигатели TDI и др. (rus.) Фотоотчет Самая насущная проблема в турбированных двигателях это возникновение передува. Особенно это актуально для дизельных двигателей т.к. образование сажи в выпускных газах приводит к быстрому накапливанию ее внутри турбины и подклиниванию геометрии. Сначала попробуем разобраться как происходит регулировка давления надува, а затем рассмотрим как выглядит передув в логах.

Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.) При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.

4-cylinder diesel engine AXB AXC BRR BRS (eng.) Workshop Manual. VW Transporter 2004 ➤ Руководство по ремонту дизельных двигателей с буквенным обозначением: AXB, AXC, BRR, BRS. Редакция 04.2013 Эти двигатели устанавливались на автомобили: Volkswagen Transporter T5 / Фольксваген Транспортер Т5 (код модели: 7HA, 7HB, 7HH, 7HJ, 7JD, 7JE, 7JL, 7JZ) Volkswagen California T5 / Фольксваген Калифорния Т5 (код модели: 7HC) Volkswagen Multivan T5 / Фольксваген Мультивен Т5 (код модели: 7HF, 7HM, 7HN) Содержание (группы ремонта): 00 — Technical data, 10 — Removing and installing engine, 13 — Crankshaft group, 15 — Cylinder head, valve gear, 17 — Lubrication, 19 — Cooling, 20 — Fuel supply system, 21 — Turbocharging/supercharging, 23 — Mixture preparation — injection, 26 — Exhaust system, 28 — Glow plug system. 165 страниц. 5 Mb.

Информация по ремонту двигателей VAG / Engines repair Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)

Замена поврежденного предохранителя

На T4 и T5 наиболее распространены следующие типы вставок:

• синего цвета — на 40 А;
• зеленого цвета — 30 А;
• белого цвета — 25 А;
• желтого цвета — 20 А;
• синего цвета — 15 А;
• красного цвета — 10 А;
• коричневого цвета — 7,5 А;
• бежевого цвета — 5 А.

Читать далее: Признаки неисправности вакуумного усилителя тормозов ваз 2107 – проверка, регулировка и замена, инструкции с фото и видео

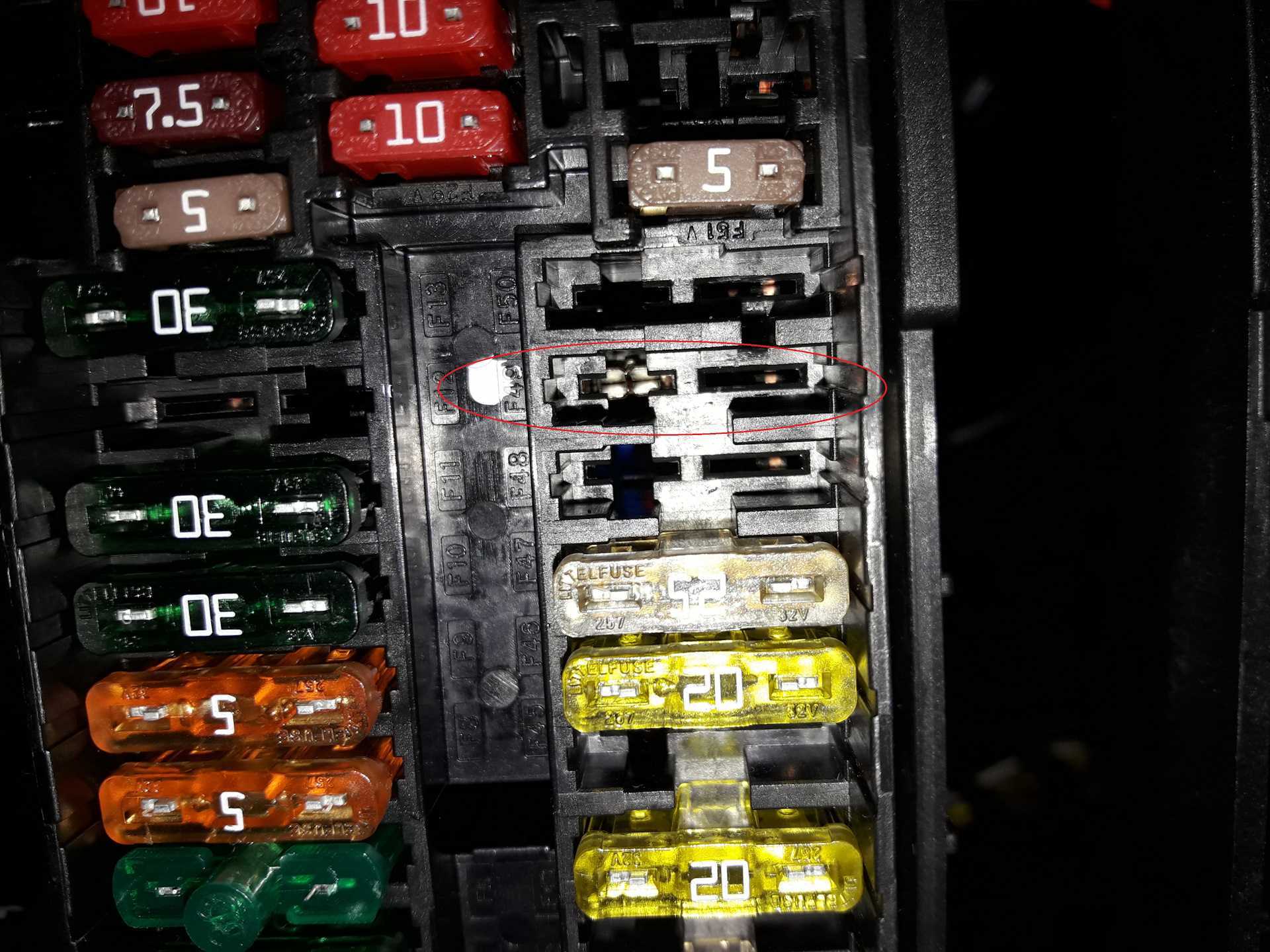

Замена предохранителей на Т5 Multivan 2008 года выпуска начинается с определения места расположения сгоревшей плавкой вставки.

Например, при выходе из строя предохранителя 15 А для прикуривателя необходимо выполнить следующие действия:

1. Открыть контейнер для бутылок, размещенный на центральной части передней панели. Нажать два рычага и вынуть контейнер.
2. Вставить отвертку и аккуратно приподнять крышку. На более простом Транспортере крышка блока ничем не закрыта и открывается без дополнительной подготовки.
3. Вынуть имеющийся там специальный пинцет.
4. Найти сгоревшую вставку. Ее можно определить по внешнему виду или проверив тестером, установленным на прозвон.
5. При помощи щипцов вынуть вставку и заменить. Новая деталь должна иметь аналогичный номинал. Применение самодельных перемычек или более мощных предохранителей недопустимо, поскольку может вызвать перегрев электропроводки и возгорание. Если проблема застала в пути и нового предохранителя с нужным номиналом нет, то лучше снять такую вставку с другого участка цепи, который в данный момент не используется.
6. Проверить исправность работы прикуривателя. Если предохранитель сразу сгорает, значит необходимо более детально проверять цепь питания, определяя причину короткого замыкания в ней.
7. Уложить пинцет на место и закрыть крышку.

— Загрузка …

Процесс поисков и замены предохранителя прикуривателя на Фольксваген Мультивен Т5 2011 года выпуска показан на видео от автора Леша Лексс.

Тормозная система (ABS, EDS, ESP / Brake system)

Ремонт ESP — пропайка датчика бокового ускорения G200 (rus.)

Фотоотчет Блок ESP номер 1J0 907 657 A / датчик ускорения 1J0 907 651A устанавливался на автомобили: VW Golf 4 / Bora (1J), VW New Beetle (1C, 9C), VW Lupo (6X, 6E), VW Polo 3 (6N), VW Sharan (7M), VW Transporter T5 (7H), Skoda Octavia (1U), Audi A2 (8Z), Audi A3 (8L), Audi TT (8N), SEAT Alhambra (7V), SEAT Ibiza / Cordoba (6K), SEAT Leon / Toledo (1M). Вероятно что данная информация подойдет и для других автомобилей.

Volkswagen Transporter T5 / Multivan 2003- : Тормозная система (rus.)

Ремонт и обслуживание в цветных фото. Особенности конструкции, проверка и регулировка тормозной системы, проверка герметичности гидропривода тормозной системы, проверка степени износа тормозных колодок и дисков, проверка стояночного тормоза, проверка работы вакуумного усилителя тормозов, прокачка гидропривода тормозной системы, замена тормозной жидкости в гидроприводе тормозов, главный тормозной цилиндр, замена бачка главного тормозного цилиндра, замена главного тормозного цилиндра, вакуумный усилитель тормозов, замена вакуумного усилителя, замена шлангов и трубок гидропривода тормозов, замена тормозных шлангов и трубок, снятие и установка педали тормоза, тормозные механизмы передних колес, замена тормозных колодок тормозных механизмов передних колес, замена суппорта тормозного механизма переднего колеса, замена тормозного диска тормозного механизма переднего колеса, тормозные механизмы задних колес, замена тормозных колодок тормозных механизмов задних колес, замена суппорта тормозного механизма заднего колеса, замена тормозного диска тормозного механизма заднего колеса, стояночный тормоз, регулировка привода стояночного тормоза, замена тормозных колодок привода стояночного тормоза в исполнении 1, замена тормозных колодок привода стояночного тормоза в исполнении 2, замена тросов привода стояночного тормоза, замена рычага привода стояночного тормоза.

Замена предохранителей Фольксваген Транспортер T5 и Т4 самостоятельно

С этим вопросом сталкивался каждый владелец Volkswagen Transporter. Если у вас недавно появилась эта машина, мы поможем вам решить эту проблему. Автомобили Volkswagen Transporter T4 и T5 имеют разные блоки предохранителей. Автомобиль Volkswagen Transporter T5

Главный источник питания с предохранителями и реле в автомобиле. Транспортер T4 расположен в салоне автомобиля. Многие автовладельцы сталкиваются с проблемой с первого взгляда.

Его местонахождение никак не выделяется, поэтому автомобилистам необходимо ознакомиться с руководством по эксплуатации, чтобы определить его. Но это не так уж и сложно. Блок питания расположен слева под рулем.

Что касается модели Т5, то здесь разработчики реализовали несколько блоков питания. Один из них расположен в салоне автомобиля, другой — в моторном отсеке. Найти эти блоки питания не составит труда: один из них находится посередине торпеды, а другой — в аккумуляторном отсеке в моторном отсеке.

Схема

Рассмотрим съему расположения и описание элементов каждой модели отдельно.

Модель Т4

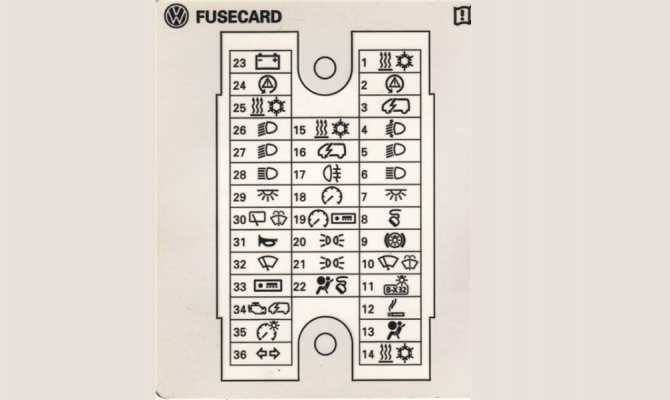

Схема расположения компонентов БП в Фольксваген Т4

Порядковый номер	За что отвечает?
1	Обеспечивает работу ламп , а также изменение параметров дальности левой фары.
2	Также отвечает за функционирование лампочек фонарей и предназначен для регулировки параметров дальности, только правой фары.
3	Этот компонент блока предохранителей обеспечивает работу диодных и номера авто.
4	При отсутствии этой детали дворники заднего стекла работать не смогут.
5	Обеспечивает работоспособность дворников ветрового стекла, а также омывательного устройства ветрового и заднего стекол.
6	Отвечает за функциональность мотора отопительной- и климат систем.
7, 8	Гарантирует работу габаритных огней, а также правой и левой ламп стопа.
9	Отвечает за работу устройства, предназначенного для обогрева заднего стекла и боковых зеркал.
10	Отвечает за функционирование противотуманных фонарей.
11, 12	Без этих предохранителей блока функционировать не смогут. Кроме того, перестанет работать и контрольная лампа дальнего света.
13	Без этой детали работа рулевого гудка будет невозможной. Кроме того, перестанет функционировать и вентилятор радиатора.
14	Этот элемент выполняет сразу несколько функций: обеспечение функционирования ламп реверсивного хода; обеспечение работы устройства внешнего ; устройство прогрева сидений.
15	Обеспечивает работоспособность электроники мотора микроавтобуса.
16	Этот номер позволяет работать светодиодным лампочкам приборной панели, а также лампам освещения бардачка.
17	Данный элемент дает возможность функционировать лампочкам .
18	Деталь под номером 18 обеспечивает: функционирование электронасоса; работоспособность дизельного насоса; а также работу лямбда-зонда.
19	Без этой детали невозможна работа вентилятора радиатора и климат-системы, а именно — кондиционера.
20	При поломке этой детали не будут работать лампочки стоп-сигналов, а также датчика регулировки скорости.
21	Обеспечивает функциональность лампочек света в салоне микроавтобуса, а также в багажнике. Кроме того, данная деталь отвечает за работу салонных часов, и магнитолы.
22	Обеспечивает работоспособность прикуривателя.

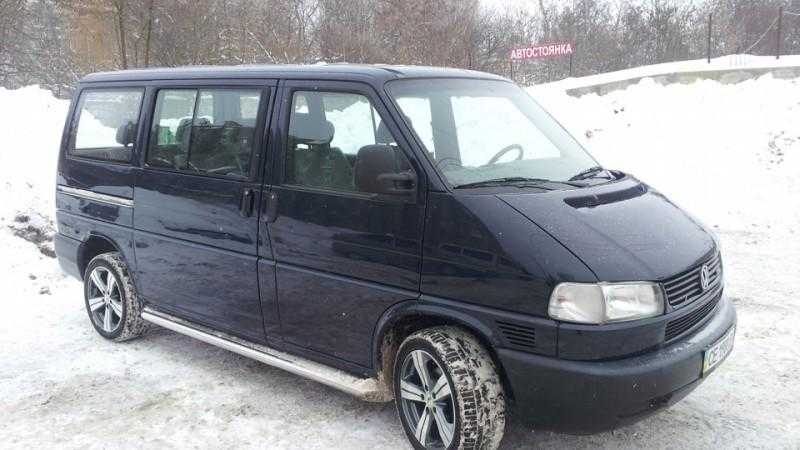

Автомобиль Фольксваген Транспортер Т4

Это было описание непосредственно предохранителей блока. Они расположены в одну линию в самом низу на схеме. Теперь поговорим о предназначении реле. Те компоненты, которые не используются, в таблице описывать не будут.

Номер	Описание
1	Это реле гарантирует функционирование компрессора климат-системы.
2	Дворник заднего стекла, а также устройства его омывания.
3	Впрыск и система зажигания. В случае поломки детали запуск двигателя будет невозможным.
4	Это реле позволяет снизить нагрузку Х-контакта выключателя зажигания.
6	Устройство прерывания ламп поворотника и световой сигнализации.
7	Электрический двигатель механизма для омывания фар.
8	Без него не будет функционировать механизм омывания ветрового стекла.
9	Отвечает за функциональность механизма, которые предупреждает водителя о непристегнутых ремнях безопасности.
10	Обеспечивает работоспособность перемычки для лампочек противотуманных фонарей.
11	Без этого компонента не будет работать рулевой гудок.
12	Отвечает за работу дизельного насоса и устройства обогрева системы перед запуском мотора.
13	Обеспечивает функциональность устройств предпускового прогрева и блокирования стартера.
14,16	Данные компоненты позволяют функционировать системе АБС.
15	При поломке элемента гидравлический насос системы АБС функционировать не будет.
17	Клапаны и насос системы АБС перестанут работать в случае выхода из строя компонента под номером 17.
18	Механизм электрического регулирования положения передних сидений.
20	Отвечает за работоспособность стартера, а также ламп фонариков реверсивного движения.
21	Устройство подогрева лямбда-зонда.

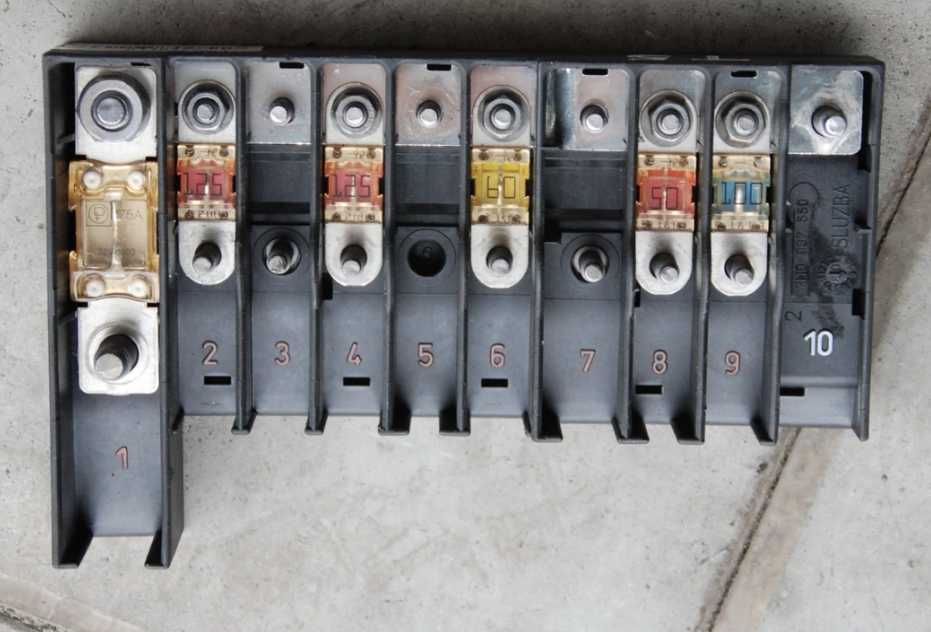

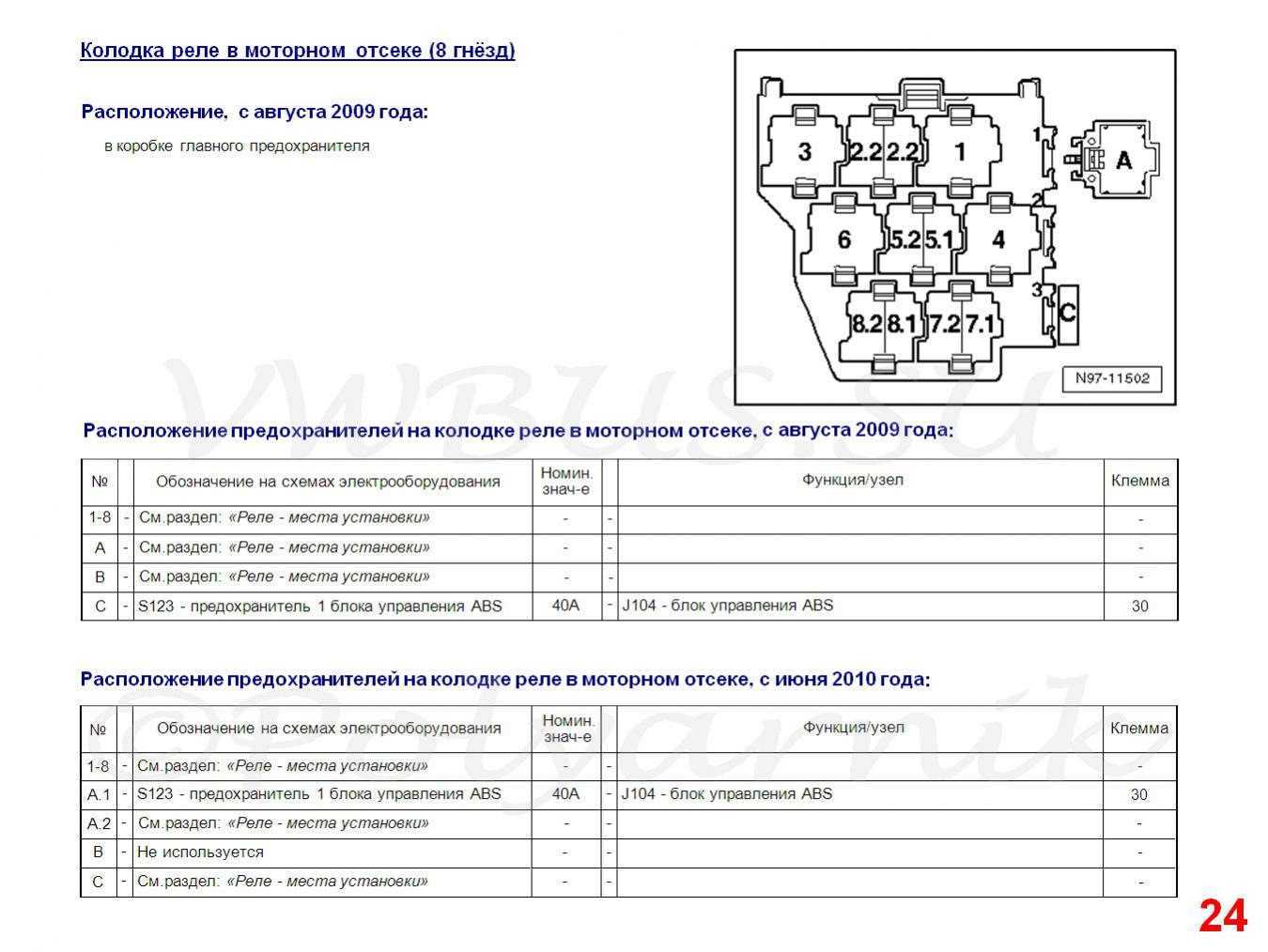

Кроме того, дополнительное реле можно найти в моторном отсеке. В частности, на разделительной стенке над усилителем тормозов расположен элемент обогревательной системы дизельного ДВС.

Модель Т5

Как сказано выше, модель микроавтобуса Т5 оборудована несколькими устройствами контроля электрических приборов. Один из них находится в моторном отсеке. Его схема и предназначение компонентов описана ниже.

Также некоторые модификации микроавтобусов Фольксваген Т5 оснащены еще одним устройством. Блок с реле находится на приборной панели непосредственно за БП. Его схема и описание вы найдете ниже.

Схема устройства с реле, находящегося за БП на приборной панелиТаблица предназначения деталей устройства с реле

Устройство элементов в автомобиле

Производители концерна VAG каждую свою модель стремятся до предела насытить сложными устройствами и системами. Не стала исключением и эта модель VW – Transporter T5. Блоки управления расположены по разным местам машины и отвечают за работу того или иного узла. Защищает их работу от перегрузки в автомобильной сети, короткого замыкания блоки предохранителей Фольксваген Т5.

Они расположены в подкапотном пространстве и в салоне. Монтажные платы с деталями скомпонованы таким образом, чтобы владельцу транспортного средства было удобно найти их, проверить и, при необходимости, произвести замену сгоревшего предохранителя Volkswagen T5.

В зависимости от сложности устройства на один блок может быть одна или несколько вставок. Возможна и другая картина, когда за работу нескольких устройств отвечает один предохранитель.

Нужно отметить, что в разные годы выпуска на некоторых модификациях машин предохранители VW T5 могли иметь различное предназначение. Мы расскажем о расположении блоков на рестайлинговой модели 2013 года, которое соответствует многим версиям коммерческого автомобиля Т5.

Схема предохранителей в Фольксваген Транспортер T5

Электрика фольксваген т4 предохранители 15 фото

Где расположены предохранители в автомобиле Фольксваген Транспортер? В автомобилях Фольксваген Транспортер Т 4 и Т5 находится несколько блоков Обеспечивает работоспособность электроники мотора микроавтобуса. Предохранители и реле Volkswagen Transporter T 4.

Рассмотрены автомобили (15 А) Очиститель/омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование. Комплектация предохранителями указывается в инструкции по эксплуатации, а также на обратной стороне крышки коробки предохранителей.

Это на случай комфортного движения в сервис или гараж. Я сделал центра.

Фольксваген Транспортер, VW T4, схема предохранителей. VITALIJ NEWS. Загрузка Отменить подписку на канал “VITALIJ NEWS”? Нет. Отказаться от подписки. Обработка Повторите попытку позже. : 16 апр. г. Фольксваген Транспортер, VW T4, схема предохранителей. Категория. Образование. Инструмент. YouTube Video Editor. Исходные видео. Просмотреть.

Расположение блока предохранителей Фольксваген Транспортер. Поломка элементов электрики у машин, имеющих солидные пробеги и большой износ, может произойти в любой момент. В том числе и при эксплуатации авто на загородных трассах в ночное время.

Зная место установки блока предохранителей в Фольксваген Транспортер T4 дизель и T5, а также их назначение, можно легко произвести ремонт в дороге. Кроме него, в приборной панели есть еще два блока расширения — первый на 15 плавких вставок, а второй на пять реле. Эти два блока установлены выше и ниже основной группы плавких вставок.

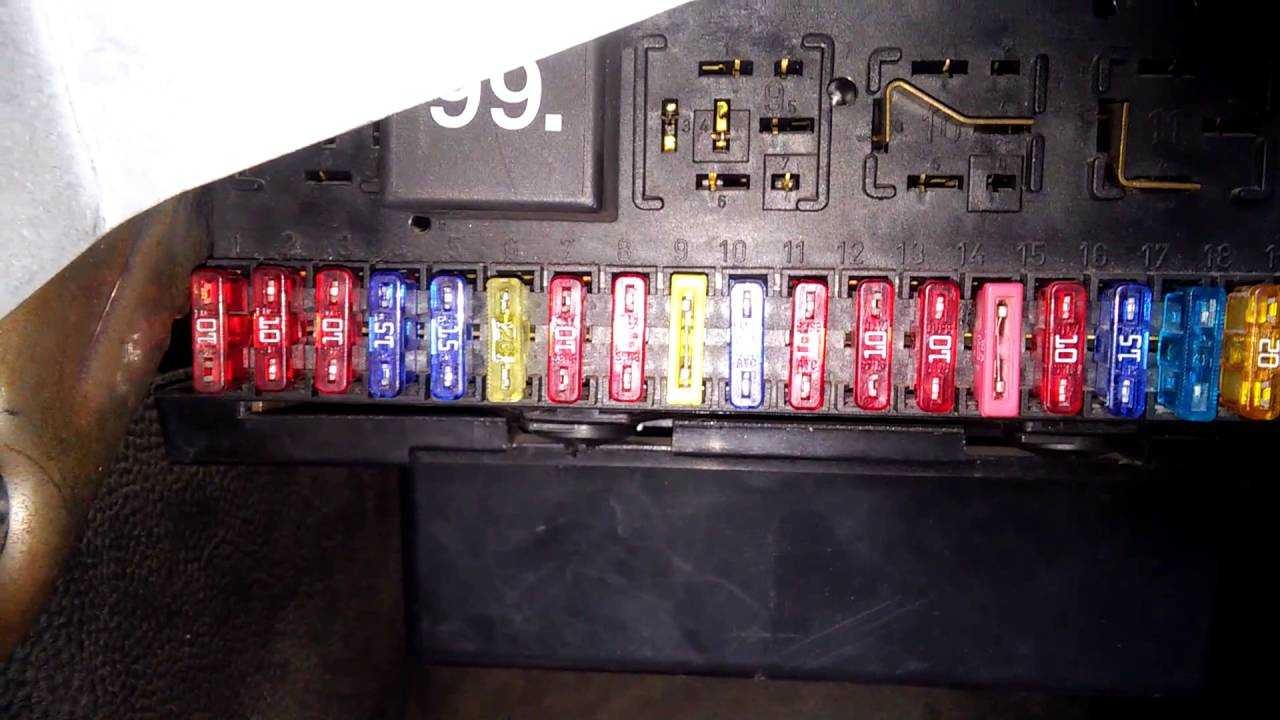

Основной блок на модели T4 установлен в нижней левой части панели приборов. Где расположены предохранители в автомобиле Фольксваген Транспортер? Поперечное сечение проводника, мм2 6. Арман , под приборной панелью слева. Подпишитесь на RSS или введите адрес электронной почты, чтобы получать рассылку новостей, статей и обновлений об автомобилях по почте.

Volkswagen Transporter | Предохранители | Фольксваген Транспортёр

Switch to English sign up. Edited by an administrator, Jan 7, at 1: Т4 Схема расположения предохранителей Форум vw-bus-club. Всего 8 сообщений схема предохранителей на Т-4???? Всего 34 сообщения Схема предохранителей на Т-4 Форум vwbus-club.

Нужна схема предохранителей на Т-4 2. Всего 15 сообщений Предохранители Т4 Форум bus-club.

Всего 1 сообщение Расшифровка предохранителей Фольксваген Транспортер Все понятно, эти схемы есть под крышкой предохранителей в салоне, но то, что нарисовано на электрической схеме в инструкции, никак не найти по месту.

У нас есть все фото и схемы необходимые для ремонта. Коммутационный блок предохранителей и реле Форум vwts. Где входят с задней стороны жмуты кабелей, нужно узнать какой кабель на какое реле или предохранитель ведет.

Всего 7 сообщений блок предохранителей VW T-4 Форум forum. Комплектация предохранителями указывается в инструкции по эксплуатации, а также на обратной стороне крышки коробки предохранителей. Нумерация предохранителей осуществляется слева направо.

Максим , благодарю за информацию. А есть у него где нибудь предохранитель на датчик уровня топлива? Edited by an administrator, Jan 7, at 3: Подскажите пожалуйста где находится реле и предохранительи центрального замка.

Подскажите пожалуйста где находится реле поворотов г.?? А где находиться разьем для подключения к компьютеру?

Блок в салоне

Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя, за ящиком для мелочей.

Основной блок

Схема

Назначение реле

1. (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
2. (174) Реле очистителя/омывателя заднего стекла
3. (30/109) Реле системы управления двигателем
4. (18) Реле 1 вспомогательных цепей зажигания
5. Резерв
6. (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
7. (95) Реле насоса омывателя фар
8. (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
9. (36) Зуммер предупреждения о не выключенных фарах
10. (53) Реле противотуманных фар
11. (53) Реле звукового сигнала
12. (167) Реле топливного насоса

Расшифровка предохранителей

1	10А Левая фара — ближний свет, корректор фар
2	10А Правая фара — ближний свет, корректор фар
3	10А Лампы подсветки номерного знака
4	15А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование
5	15А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01)
6	30А Система кондиционирования, электродвигатель вентилятора отопителя
7	10А Лампы переднего правого габарита /заднего правого габарита
8	10А Лампы переднего левого габарита /заднего левого габарита
9	20А Обогрев заднего стекла, обогрев наружного зеркала
10	15А Противотуманные фары, противотуманные фонари
11	10А левая фара-дальний свет
12	10А Правая фара-дальний свет
13	10А Звуковой сигнал
14	10А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода
15	10А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля
16	15А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов
17	10А Дополнительный отопитель
18	20А Система управления двигателем, топливный насос
19	10А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости
20	10А Стоп-сигналы
21	15А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система
22	10А Предохранитель прикуривателя, магнитола

Дополнительный блок предохранителей

Он находится под основным блоком.

Обозначение

1	15А Разъем питания дополнительного оборудования
2	15А Разъем электрооборудования прицепа
3	10А Опознавательный плафон на крыше
4	20А Дополнительный отопитель (АС V/AH Y/A J T/AU F)
5	10А Антиблокировочная система тормозов(ABS)
6	ЗА Телефон
7	15А Такси
8	10А Вентилятор на крыше
9	15А Аудиосистема, комбинация приборов
10	15А Центральный замок
11	15А Подогреватель сидений
12	30А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
13	ЗА Телефон (ACV/AH Y/AJT/AU F)
14	30А Система кондиционирования – ручное автоматическое управление температурой
15	20А Дополнительный отопитель

Дополнительный блок реле 1

Расположен в верней части основного блока.

Схема

Описание

1	(53) Реле насоса охлаждающей жидкости
2	(125) Реле системы управления частотой вращения холостого хода (АМ)
3	(137) Блок управления свечами накаливания (ABL)
4	(53) Реле 2 вспомогательных цепей зажигания (некоторые модели)
5	(53) Реле 2 вспомогательных цепей зажигания (AES, с кондиционером)
F1	(30) Предохранитель цепи стеклоподъемников
F2	(15) Блок управления двигателем
F3	(15) Исполнительный механизм

Дополнительный блок реле 2

Он находится за приборной панелью в центре.

Схема

Обозначение

1	(106) Реле дополнительного отопителя
2	Переключающее реле динамика аудиосистемы /телефона
3	(53) Реле электродвигателя вентилятора отопителя — задний (теплый воздух)
4	(114) Реле электродвигателя вентилятора отопителя-автоматическое управление температурой
5	(152) Реле клапана охлаждающей жидкости радиатора отопителя (задний отопитель)
6	(38) Реле привода переключения забора воздуха(кондиционер /отопитель)
7	(53) Реле генератора (AES, с генератором 150А)
8	(53) Реле генератора (ACV/AUF, с генератором 150А/АКПП /автоматическим управлением температурой)
9	(175) Реле выключателя запрещения запуска /реле фонарей заднего хода
10	(87) Блок управления подключением ступиц колес

Общая документация по автомобилю

VW Transporter T6 — Maintenance (eng.) Repair Manual Описание сервисных работ Volkswagen Transporter с 2016 года выпуска с двигателями: CJKA, CJKB, CAAA, CAAB, CAAC, CFCA, CXEB, CXEC, CXFA, CXGA, CXGB, CXGC, CXHA, CXHB. Редакция 09.2018 Heading: 1. Engine list, 2. Service work, 3. General information, 4. Descriptions of work, 5. Exhaust emissions test. 166 страниц.

Общая информация по сервисному обслуживанию Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Volkswagen Transporter T4 – представляет 4 поколение легендарной серии “транспортер”. Данная модель выпускалась в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах с дизельными и бензиновыми двигателями с различными вариантами колесной базы: короткой и длинной, и с различной высотой крыши. Так же на T4, фольксваген продолжил линейку люксовых моделей Caravelle, California и Multivan. В нашем материале мы покажем расположение всех электронных боков управления и подробное описание назначения предохранителей и реле Фольксваген Т4 со схемами блоков в которых они находятся и их фотографиями. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электрические схемы в формате pdf.
