Peugeot 405

14.2. Предохранители и реле

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

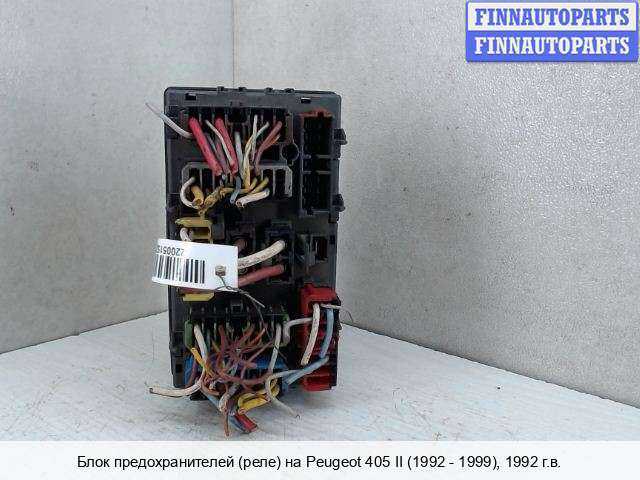

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

Источник статьи: http://automn.ru/peugeot-405/peugeot-10506-10.m_id-429.m_id2-925.html

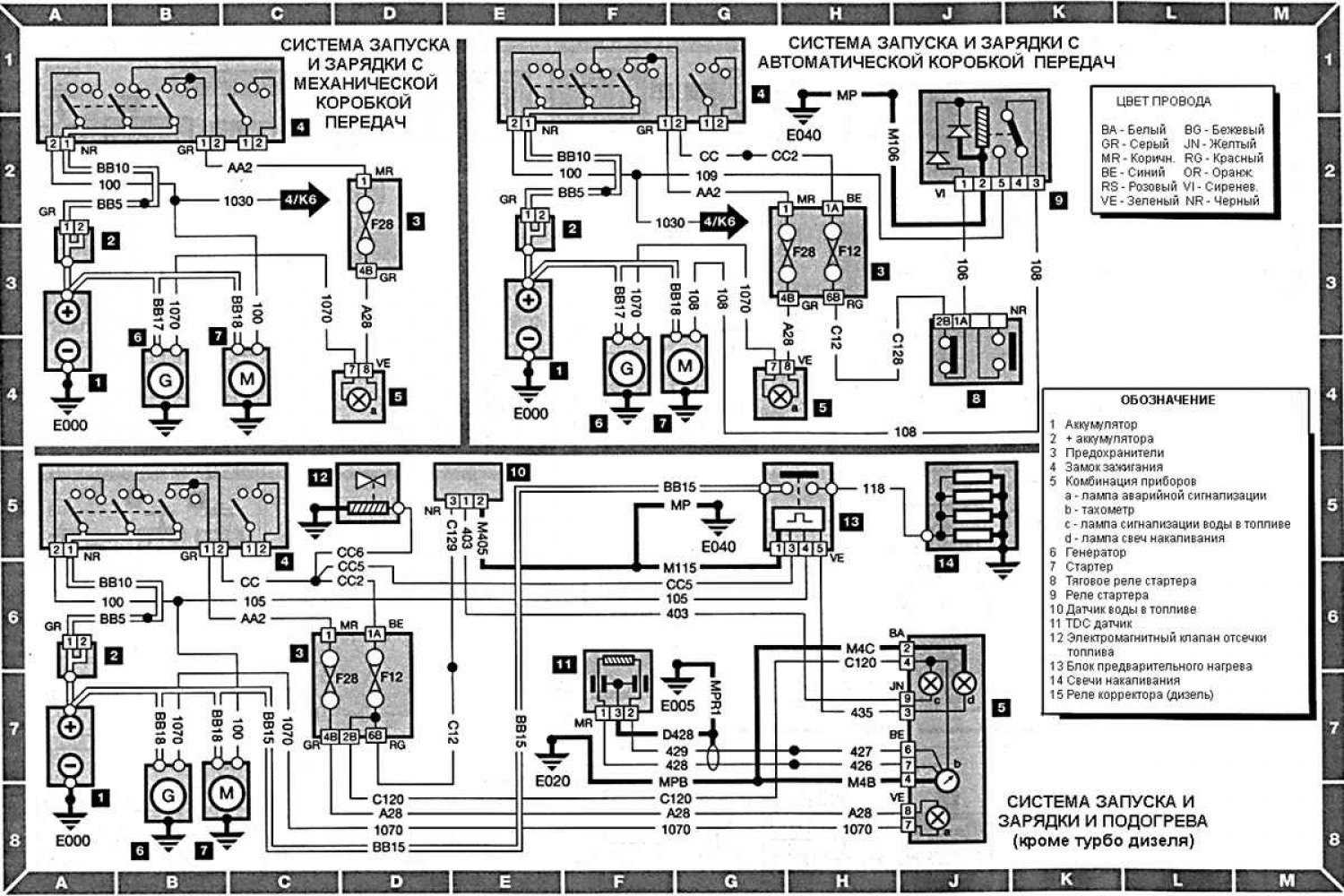

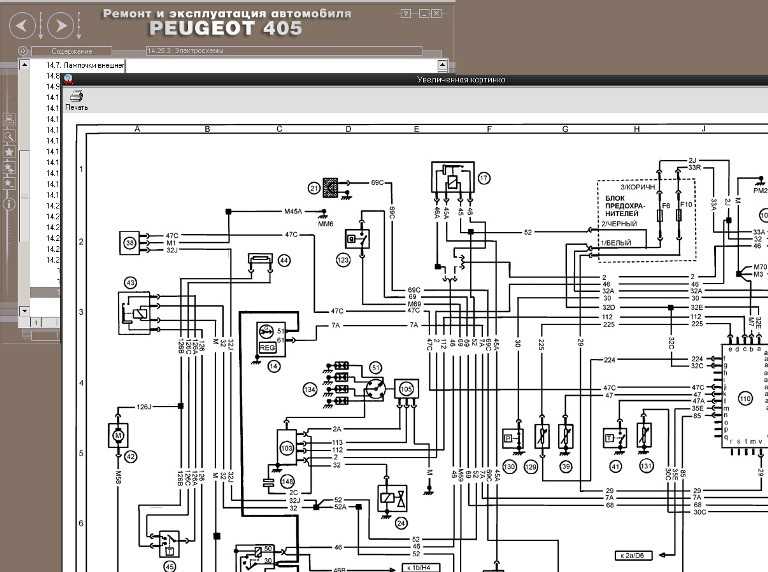

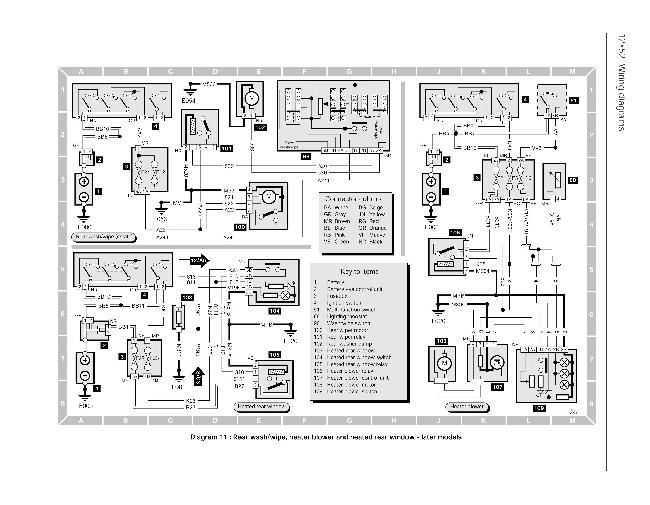

Руководство по ремонту Peugeot 405 / Пежо 405

Общая информация об автомобиле.

Эта политика основывалась на использовании конструктивных решений группы PSA и расширении предложения в соответствии со спросом. В соответствии с этой концепцией, версии, которые должны быть оснащены менее мощными двигателями, оснащались двигателем 1,4 см 3 семейства TU и коробкой передач типа МА (ранее использованной в автомобилях Citroen AX), тогда как остальные версии оснащались двигателями семейства XU и коробками передач типа ВЕ, некоторые разновидности которых с успехом использованы в автомобилях Peugeot 305 (серии 2), а также Citroen BX.

В январе 1988 года в гамме автомобилей Peugeot 405 появились четыре новых разновидности с кузовом Седан, в том числе версии GLD и GRD, оборудованные очень удачным двигателем объемом 1905 см 3 мощностью 51kW (70л.с.). Этот двигатель был ранее опробован в модели 305, а также в Сitroen BX. Peugeot 405, оборудованный этим двигателем, развивает скорость 165 км/ч. Версии GLD и GRD различаются между собой только некоторыми особенностями оснащения, а именно размерами шин. Версия GRD , кроме того, может быть оборудована системой рулевого управления с усилителем. Среди вышеуказанных четырех моделей были также версии GRD Turbo и SRD Turbo, которые были оборудованы двигателем XUD 7TE объемом 1769 см 3 (происходящего от вышеописанного двигателя). Благодаря турбокомпрессору (Garrett T2 или ККК типа К14) с воздушным радиатором этот двигатель развивает мощность 66 kW (90 л.с.). Peugeot 405 с таким двигателем может развивать скорость 180 км/ч. Коробки передач для обоих типов двигателей различаются переключением скоростей.

В мае 1988 года появились разновидности автомобиля Peugeot 405 с кузовом комби. Это были версии GLD, GRD, GRD Turbo и SRD Turbo. С точки зрения примененных решений эти версии похожи на своих предшественников с кузовом Седан.

В подвеске автомобиля используются проверенные конструктивные решения. Передняя подвеска – типа псевдо-McPherson с мощным нижним рычагом (не повторена ошибка модели 309 GT). Элементы передней подвески соединены с поперечиной, изготовленной из стальных сварных листов. Поперечина является элементом, к которому крепятся выкованные из стали рычаги (с каждой стороны), подшипник стабилизатора и механизм рулевого управления (вместе с жесткими промежуточными пластинами).

Рулевая передача системы без гидроусилителя имеет приводную шестерню с 6 зубьями и характеризуется передаточным числом 23,9. Рулевая передача системы с гидроусилителем имеет приводную шестерню с 8 зубьями, и ее передаточное число составляет 17,8.

Для облегчения обслуживания автомобиля Peugeot 405 применены несколько оригинальных решений, а именно:

– соединение между трубой системы выпуска отработанных газов и глушителем является «двухконусным», что значительно облегчает замену деталей; – снятие и установка сцепления возможны без предварительного снятия двигателя; – в опорных тарелках пружин колонок подвески выполнены специальные отверстия для тросов, придерживающих пружины в сжатом состоянии, что позволяет легко снимать амортизаторы; – подшипники задних колес заменяются без регулировки; – в тормозных барабанах применены специальные отверстия, через которые можно легко определить степень износа тормозных колодок, не снимая полностью узел.

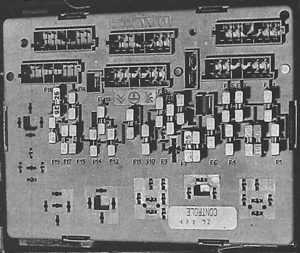

Блок с предохранителями в салоне

Что бы получить к нему доступ надо повернуть винт крепления защитной крышки в левой части приборной панели.

p, blockquote 12,1,0,0,0 —>

Вариант 1

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Описание

p, blockquote 17,0,0,0,0 —>

1. Обогрев заднего стекла, обогрев зеркал 15А / 20А
2. Фонари габаритные задние левые 5А
3. Фары противотуманные, управление передними противотуманными фарами 5А
4. Фары габаритные передние, освещение номерного знака и приборного щитка, освещение часов и регулирование освещенности 10А
5. Зажигание, временная задержка выключения освещения салона, контрольные лампы уровня масла и тормозной жидкости, ручного тормоза и тахометра, фонари заднего хода, предохранитель вентилятора 10А
6. Дополнительные приспособления, стеклоочистители/ омыватели, фонари торможения, освещение салона 15А
7. Аварийные огни 15А / 20А
8. Предохранитель питания стеклоподъемника, люка, часы, блокировка дверей, освещение салона и багажника, память радиоприемника 20А
9. Радиоприемник, аккумулятор и принадлежности 5А
10. Обогреватель заднего стекла, предохранитель подъема стекол и люка, регулировка зеркала, обогрев сидений, указатели поворотов, часы 15А
11. Фонари габаритные задние правые 5А
12. Антиблокировочная система тормозов 10А
13. Электрические подъемники задних стекол 20А
14. Электрические подъемники передних стекол, открытие люка 25А
15. Электрический звуковой сигнал, прикуриватель 15А
16. Воздушный звуковой сигнал, прикуриватель 20А
17. Фара дополнительная левая 5А
18. Фара дополнительная правая 5А
19. Кондиционирование 25А
20. Не использован 5А

Вариант 2

Схема

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Назначение

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Предохранители в мотором отсеке

Под капотом они могут находится не только в одном блоке и зависит от комплектации и года выпуска автомобиля.

Вариант 1

Где находится данный блок смотрите на фотографии.

Схема

Обозначение

Вариант 2

Схема

Назначение

Вариант 3

Схема

Расшифровка

Реле
