Расположение предохранителей в «Пассат Б5»
Защитная система реле и предохранителей Volkswagen Passat B5 разделена на блоки:
- панель предохранителей;
- основной релейный блок;
- дополнительная линейка реле;
- блок в подкапотном пространстве.
Блок предохранителей в «Пассат Б5» находится на торце передней панели с левой стороны. Дополнительные плавкие вставки располагаются в релейных блоках. Чтобы получить доступ к предохранителям, необходимо демонтировать защитную крышку.
Схема предохранителей VW B5. Источник фото: https://www.drive2.com/l/5460161/
Релейный блок находится в салоне автомобиля под приборной панелью со стороны пассажира. Рядом с основной устанавливается дополнительная линейка реле.
Схема предохранителей в панели

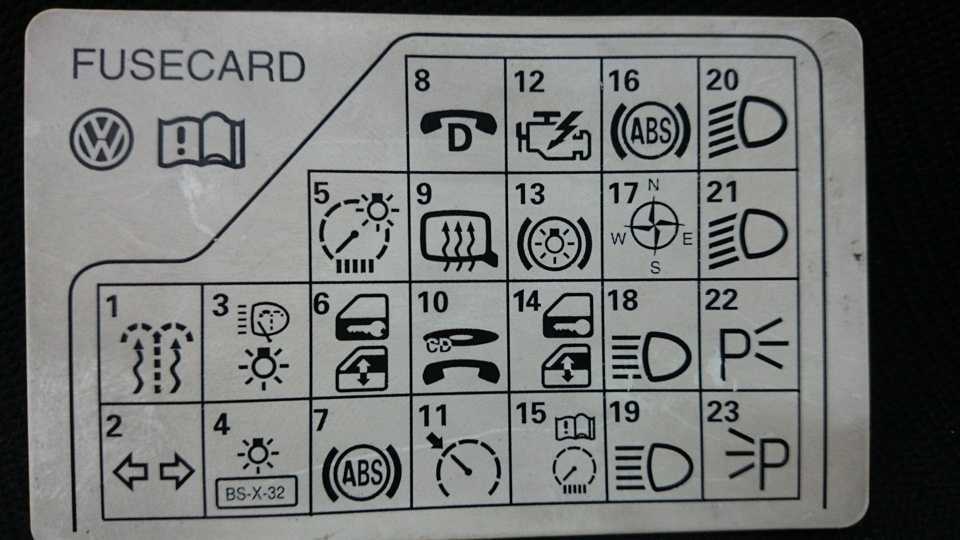

На внутренней стороне крышки располагается графическая схема предохранителей, расположенных в панели «Фольксваген Пассат Б5». Более подробную инструкцию с детальным обозначением и расшифровкой элементов системы можно найти на специализированных сайтах, посвященных автомобилям VW.

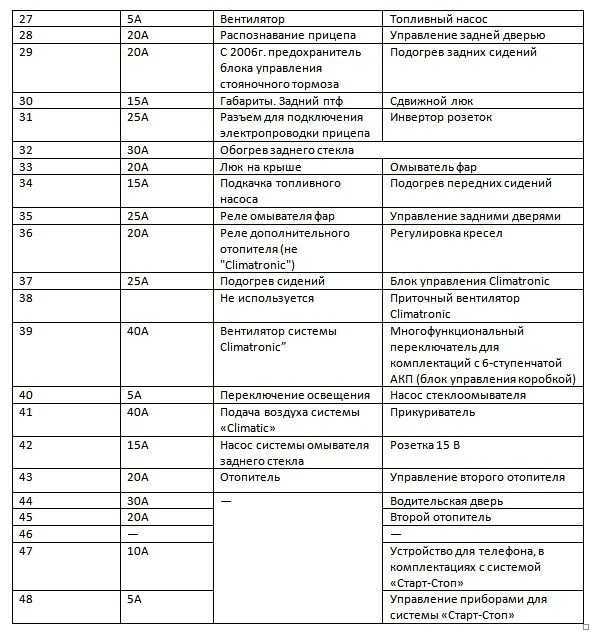

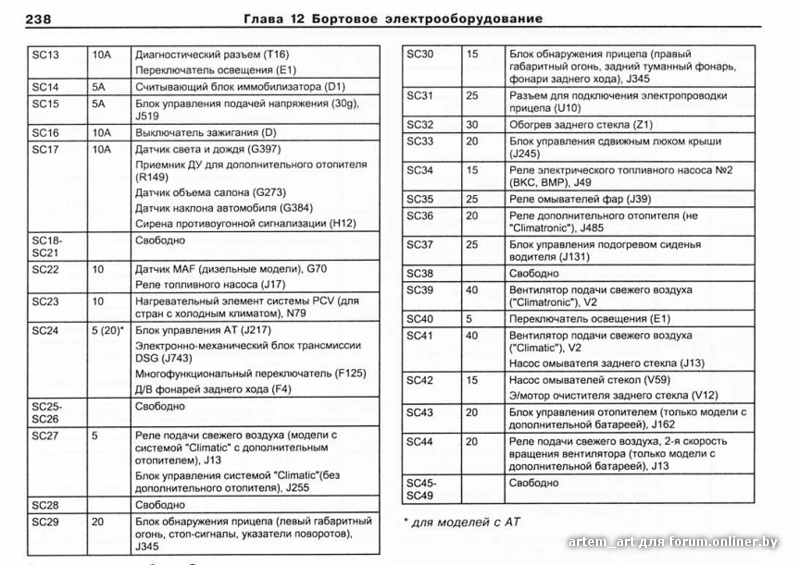

| Номер ячейки | Номинальная сила тока, Ампер | Для какой системы или прибора предназначен предохранитель |
| 1 | 5 | Система обогрева форсунок лобового стеклоомывателя |
| 2 | 10 | Поворотные указатели |
| 3 | 5 | Кондиционер, система круиз-контроля, климат-контроль, подогрев сидений водителя и пассажира, управление модулем аудиосистемы на рулевом колесе |
| 4 | 5 | Подсветка заднего номера |
| 5 | 10 | Приборная панель, подсветка обозначений на АКПП, система навигации |
| 6 | 5 | Блокировка дверей центрального замка, плафон подсветки |
| 7 | 10 | Антиблокировочная система (ABS), скоростной датчик, спидометр |
| 8 | 5 | Система телефонии |
| 9 | 10 | Система обогрева дверных замков и зеркал |
| 10 | 5 | Модуль корректировки фар, магнитола CD |
| 11 | 5 | Система круиз-контроля |
| 12 | 10 | Автодиагностика |
| 13 | 10 | Срабатывание стоп-сигналов |
| 14 | 10 | Плафон для салонного освещения, система охраны автомобиля |
| 15 | 10 | Приборная панель, навигационная система, АКПП |
| 16 | 5 | ABS |
| 17 | 10 | Обогревание замков в дверях |
| 18, 19 | 10 | Правая и левая лампы в фарах дальнего света |
| 20, 21 | 15 | Правая и левая лампы в фарах ближнего света, корректор переключения |
| 22 | 5 | Фонари габаритные справа |
| 23 | 5 | Фонари габаритные слева |
| 24 | 25 | Реле прерывателя стеклоочистителя, насос омывателя |
| 25 | 30 | Вентилятор печки отопительной системы |
| 26 | 30 | Обогреватель заднего стекла |
| 27 | 15 | Задний стеклоомыватель, дворник |
| 28 | 15 | Управление бензонасосом |
| 29 | 15 | Контроль за работой силового агрегата |
| 30 | 20 | Управление люком |
| 31 | 20 | Лампы фонарей заднего хода, разъем для диагностики |
| 32 | 20 | Система функционирования двигателя |
| 33 | 15 | Прикуриватель |
| 34 | 15 | Управление впрыском топлива, регулировка зажигания |
| 35 | 30 | Электроразъем для прицепа |
| 36 | 15 | Противотуманные фонари |
| 37 | 15 | Разъем для телефона |
| 38 | 15 | Управление центральным замком, регулировка зеркал, система подъема стекол, открывание бензобака |
| 39 | 15 | Фонари аварийные |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Дополнительный разъем прикуривателя, ABS-система |
| 42 | 40 | Вентилятор вспомогательный |
| 43 | 5 | Дополнительное управление силовым агрегатом |
| 44 | 30 | Модуль подогрева в сидениях |
Некоторые предохранители дублируют функции других плавких вставок.

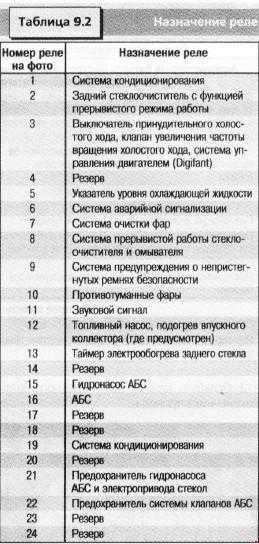

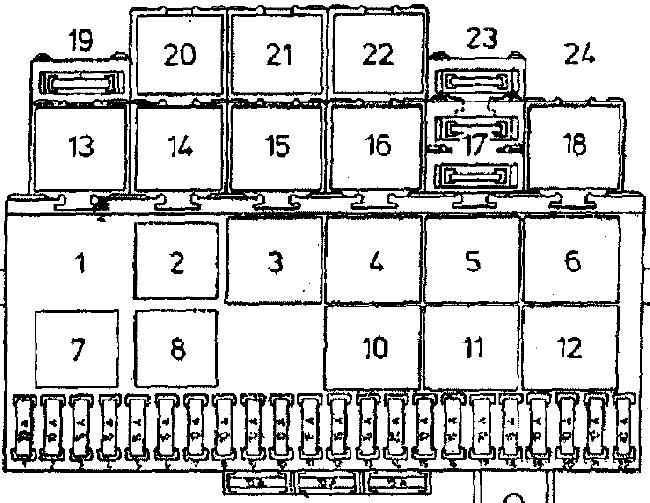

Основной релейный блок
Основной блок состоит из двух линеек – Z и R. Z имеет 13 ячеек, одна из них свободная, в R 8 разъемов, два свободных. Основные функции установленных реле в первой линии:
- управление вентилятором радиатора;
- регулировка сцепления;
- переключение режимов кондиционера;
- контроль режима работы свечами накаливания;
- включение ближнего и дальнего света;
- блокировка стартера.
Во второй линии R, реле контролируют звуковой сигнал, стеклоочистители, топливный насос, свечи.
Дополнительный блок имеет 6 реле и 3 предохранителя. Ими контролируются:
- антиблокировка колес при торможении;
- блокировка дифференциала;
- жесткость подвески;
- система вентиляции;
- гидравлический насос.
Предохранители защищают системы вентиляции и гидравлики от повышенного напряжения.
Подкапотный блок
Под капотом находится линейка реле, контролирующая работу:
- электропитания системы впрыска Motronic;
- двух насосов – вторичного воздуха и охлаждающей жидкости.
В этом блоке установлены предохранители:
| Номер ячейки | Ампер | Предназначение |
| 1 | 10 | Форсунки |
| 2-3 | 2 ячейка – 5 | Два насоса – охлаждающей жидкости и вторичного воздуха |
| 3 ячейка – 50 | ||
| 4 | 40 | Катушки зажигания |
| 5 | 5 | Система впрыска Motronic |
| 6 | 10 | Электроника силового агрегата |
Предназначение предохранителей
Автомобильные электрические предохранители, иначе их называют плавкими вставками, размыкают цепь при превышении номинального напряжения. Благодаря их действию предотвращается выход из строя оборудования.
Предохранители Passat B5 защищают электрическую сеть от перегрузок. Задача реле – прерывание или переключение тока с одной цепи на другую. Приборы сходны по своим функциям, но предохранители только прерывают подачу тока в случае скачка напряжения, тем самым защищая приборы, а реле переключают подачу энергии между различными устройствами.
В предохранителях установлен проводник из материала, рассчитанного на расплавление при превышении номинальной силы тока. Защитное действие основано на физических свойствах меди, цинка, других сплавов:
- когда сила тока меньше или равна предусмотренному значению, плавкая вставка нагревается равномерно и успевает рассеивать тепло;
- при превышении значения происходит перегрев материала, металл плавится и разрушается.
Выходя из строя, предохранитель разрушает цепь. Прибор, к которому относится плавкая вставка, перестает работать.
Двигатель
Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла
Распространенные проблемы и неисправности
Как уже говорилось выше, проблем с автомобилем хватает. Модель, как-никак, переходная, и все это издержки прогресса. Так что, для тех, кто не намерен мириться с частыми неисправностями, стоит подумать о B6. Там работа над ошибками была проведена основательно, а касательно 5-го поколения ситуация следующая.
По кузову
Оцинкованный кузов — это хорошо. Многие при покупке оценивают только состояние порогов и колесных арок, но забывают о коррозии швов, от которой в российских реалиях никуда не деться
В первую очередь страдают крепления балки и подрамника, где также стоит обратить внимание на целостность геометрии
Дополнительно нужно заглядывать в дренаж, который из-за 11-сантиметрового клиренса постоянно засоряется и там часто можно обнаружить целый огород в паре с коррозией. Также проблемы наблюдаются с фарами и дверными уплотнителями.
Стекло первых с годами мутнеет (касается ксеноновой оптики) и полировка почти не дает эффекта. Вторые, в силу возраста авто, зачастую, изношены, а это означает гарантированные протечки в салоне.
Под капотом
Много проблем доставляет «гольфовский» 1.6-литровый «атмосферник».
Сама механика первые 300 тыс. пробега проблем практически не знает (при своевременном ТО), а вот в системе впуска часто происходит разгерметизация и потеря контакта с датчиками, а из-за нее происходит износ поршней и деформация масляного картера.
У 1.8-литровых атмосферников довольно замысловатая конструкция механизма ГРМ, который еще сложнее у версии с турбиной.
Из-за чего клапан PCV в системе вентиляции картера часто выходит из строя, хотя сам мотор тяговый.
Проблемы с ВКГ Ауди А6, Пассат Б5
Все турбоверсии любого литража страдают закоксовкой трубки, подающей масло. Приходится постоянно ее прочищать. У V6, кстати, такая же проблема.
У 1.9-литрового дизеля начинаются проблемы с отметки в 150 тысяч
Важно не забывать чистить геометрию турбины
Дальше, с шагом в 50 тысяч, приходится полностью менять распредвал, гидрокомпенсаторы и уплотнители.
Вообще дизелю в российских реалиях приходится не сладко. Двигатель не заточен под отечественное качество топлива, где высокая концентрация серы и парафина, от чего приходится сталкиваться с заменой насоса-форсунки.
Коробки
КПП у B5 априори считаются надежными. Но любят масло, которое через 10 лет начинает бесследно исчезать, при этом умудряется не оставлять после себя лужу, хоть как-то сигнализируя о проблеме. От чего поломки с каждым годом растут в геометрической прогрессии.
5-ступенчатая механика и ее 6-ступенчатый аналог (появился после рестайлинга) без нареканий проходят рубеж в 200 тысяч. Потом появляется люфт между валом и ШРУСом при переключении передач, часто «съедается» диск сцепления и требует замены выжимной подшипник.
Еще через 100 тысяч умирает игольчатый подшипник на первичном валу. Двухмассовый маховик в бензиновых комплектациях проблем не знает, а вот в высокооборотистом дизеле на 200 тысячах идет под замену.
4-вариативный автомат от компании ZF такой живучестью, как механика, похвастаться не может, из-за чего в следующем рестайлинге из трансмиссионной гаммы попросту пропал.
Еще до моральной отметки в 100 тысяч, коробка полностью забивается продуктами износа, идет под замену ГДТ, а течи появляются буквально отовсюду. В защиту стоит отметить достаточно дешевый ремонт.
Типтроник также унаследовал болячку по износу блокировки ГДТ, хотя тут она доходит до 150 тысяч. На этой же отметке требуется замена гидротрансформатора и соленоида базового давления. И, хотя встречаются экземпляры с пробегом в 500 тыс. км, средний срок жизни коробки по палате 250 тыс. км.
Почему не работает стеклоомыватель
Причины неисправности омывателя лобового стекла условно можно разделить на:
физические;
электрические.
В основе физических причин лежит замерзание жидкости, залитой в систему омывателя. Неправильно считать, что замерзание воды наступает при температуре окружающего воздуха ниже нуля градусов Цельсия.
Вода может замерзнуть и при положительных температурах окружающей среды. Во время движения автомобиля тонкие трубки системы омывателя, форсунка обдуваются потоками воздуха. При повышенной влажности за счет физических процессов происходит охлаждение трубки, обдуваемой высокоскоростными потоками воздуха. При небольшом плюсе окружающей среды температура жидкости в трубке (форсунке) может опуститься до минусовых значений.
На российском рынке много фальсификата. Не лишним проверить качество омывающей жидкости (омывайки), поместив ее в небольшом пластмассовом флаконе в морозилку. Температура в морозильной камере приблизительно минус 18 градусов Цельсия. Бывают случаи, что на омывайке стоит «-30 градусов», а жидкость замерзает в морозильнике.
Отказ омывателя может возникнуть при попадании воды в форсунку (разбрызгиватель) лобового стекла. Она расположена под положительным углом к горизонту, поэтому, если из нее уходит незамерзающая жидкость (такое возможно при недостаточной герметичности трубок и износе насоса), в свободную полость попадает дождевая вода, конденсат после тумана. Достаточно микроскопической капли, способной при замерзании перекрыть канал поступления омывающей жидкости, и система будет неработоспособна.
Видео — как разморозить лед в бачке омывателя (несколько полезных советов):
К физическим неисправностям можно отнести потерю герметичности мембраны в насосе. Большинство электронасосов системы омывателя построено по мембранному типу. При износе мембраны, разрыве замерзшей водой привод насоса остается исправный, насос «жужжит», а жидкость не нагнетает.
Также физической неисправностью является повреждение целостности трубок омывателя.
К электрическим неисправностям относятся:
неисправность электропривода насоса;
повреждение электропроводки;
выход из строя предохранителей, обслуживающих насос (часто при замерзании насоса);
неисправность электронного блока управления кузовом.
Блок под капотом
Содержит такие детали:
- Реле низкой мощности свечей подогрева охлаждающей жидкости.
- Реле высокой мощности свечей подогрева охлаждающей жидкости.
- Реле контакта 30.
- Предохранитель водяного насоса, двигатель AGZ.
- Предохранитель системы управления двигателем, 15А.
- Предохранитель свечей накаливания, 80А.
- Предохранитель свечей подогрева охлаждающей жидкости, 25А.
- Предохранитель свечей подогрева охлаждающей жидкости, 50 А.
Практически все они связаны с функционированием систем охлаждения и подачи жидкости. Если какие либо проблемы с гидравликой или температурой возникают на пустом месте или после замены жидкости, рекомендуется проверить эти блоки.
Читать также Замена масла в двигателе автомобиля Фольксваген Поло седан
Основной блок реле
Делится на основной аппарат реле и дополнительный. Основной берет на себя большую часть функционирования автомобиля, и его обслуживание обходится дороже, чем обработка дополнительного.
Основной обеспечивает до 70% всей электроники, и при его поломке, начинает функционировать дополнительный аппарат. Он не может взять на себя всю нагрузку, поэтому его функционала будет достаточно только до того момента, пока водитель не сможет добраться до СТО или до ремонтного центра, чтобы отремонтировать автомобиль
Таблица:
Данный аппарат отвечает за работу дверей, багажника, сигнализацию, автоматическую блокировку, из-за системы безопасности. Обычно при попытке взлома автомобиля именно он подвергается порче, когда злоумышленники хотят проникнуть внутрь, не включая сигнализацию. Если он не диагностировался в течение длительного количество времени, то шанс угона автомобиля или кража вещей из салона возрастает в несколько раз.
Блок предохранителей в Пассат Б5
В автомобиле Volkswagen Passat B5 используется должен точно для тех же целей, для каких он применялся в своих прошлых моделях. Это управление системами автомобиля, внутренними механизмами, такими как климат контроль, регуляция температуры, подключение отключение радио, манипуляции с подключенными мобильными устройствами, контроль температуры механизмов и автоматики на борту.
Таблица параметров:
Самый большой, объемный, ответственный блок, который отвечает за обогрев сидений, комфорт внутри салона, работу практически всех автоматизированных систем, которая подстраивается под водителя и количество пассажиров. Без нормального функционирования невозможна привычная работа водителя, таксиста, перевозчика. Он может интегрировать системы GPS с телефоном, подключить навигатор к сторонним загруженным картам координат, регулировать температуру в зависимости от окружающей обстановки.
Для того, чтобы определить какой именно тип блока находится под внешней обшивке, нужно обратиться конструкции, сверить верить обозначения, которые нанесены на сам массив. Учитывая, что практически никто не возит с собой инструкцию и руководство по эксплуатации, сделать это будет весьма сложно.
Читать также ТО для Фольксваген Поло Седан (Polo sedan): прохождение технического обслуживания по всем правилам
Поэтому искать информацию в интернете как единственном источнике нужно только отталкиваясь от информации, которая нанесена на корпус коробки. Именно этот серийный номер даст ссылку на инструкцию и подскажет как и что делать до того момента пока водитель не доберется до сервисного центра.
Технические характеристики
Пассат B5 построен на новой для себя платформе PL45, на которой базировался весь модельный ряд Audi тех лет. С этой тележкой Пассат обзавелся многорычажной системой подвески на передней оси, которая, хоть и дорабатывалась на протяжении всех 4-х лет выпуска, так и осталась больным местом этого автомобиля, но об этом позже.
Посмотреть количество рычагов и их стоимость можно из видео про Ауди А6 С5, так как подвеска в этих авто одинаковая.
Задняя ось была двух видов. Если седан комплектовался полным приводом, то тут также устанавливали многорычажку, если только передним — торсионную балку.
Кстати, здесь претензий нет, оба варианта надежны и «ходят» без нареканий до сих пор. Тормоза дисковые на всех колесах.
Касательно привода, вместе с «тележкой» от Ауди сюда перекочевал аналог полноприводной трансмиссии Quattro — Syncro (сейчас это 4Motion), где используется межосевой дифференциал Torsen.
Моторная гамма, как и сегодня, достаточно разнообразна:
| Топливо | Объем | Мощность | Турбина | ДВС | Тип впрыска | Кол-во клапанов | Расход |
| Бензин | 1.6 | 100 | Нет | L4 | Распред. | 5 | 7.9 |
| Бензин | 1.8 | 125 | Нет | L4 | Распред. | 5 | 8.8 |
| Бензин | 1.8 | 150 | Да | L4 | Распред. | 5 | 9.1 |
| Дизель | 1.9 | 110 | Да | L4 | Прямой | 5 | 5.3 |
| Бензин | 2.8 | 193 | Нет | V6 | Распред. | 5 | 10.9 |
По поводу коробок передач, тут также прослеживалось разнообразие. В базе покупатели получали 5-ступенчатую механику. 4-вариативный автомат шел в комплектациях подороже, а 5-скоростной Типтроник (дедушка DSG) наблюдался в топовой комплектации.
Предохранители и реле
Расположение блока предохранителей с левой стороны панели приборов
Визуальная проверка целостности предохранителя Использование пинцета для снятия предохранителя Расположение предохранителей на блоке предохранителей Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов, смотрите рисунок – Расположение блока предохранителей с левой стороны панели приборов. Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, смотрите рисунок – Визуальная проверка целостности предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (смотрите рисунок – Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон | 5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков | 15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Система навигации | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Люк крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач | 15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков | 15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
Основные сведения о предохранителях, плавких вставках и реле
Предохранители
1 Предохранители предназначены для того, чтобы разорвать цепь, если ток в ней превысил определённую величину, и осуществить защиту элементов цепи, которые могут быть повреждены протекающим по ним большим токам. Большие токи могут возникать в цепи из-за неисправности ей элементов, чаше всего из-за короткого замыкания.
2 Доступ к предохранителям и реле открывается после снятия крышки (рис. 3.2).
3 Главные предохранители расположены под реле. Предохранители пронумерованы, а на крышке имеется перечень цепей, которые эти предохранители защищают. Перечень цепей также имеется в конце этой главы.
4 На некоторых моделях имеются дополнительные предохранители и репе,которые расположены за реле.
5 Перед снятием предохранителя убедитесь, что соответствующая цепь не под напряжением. Для удаления обычного предохранителя используйте пластмассовый держатель, захватив и потянув предохранитель из гнезда.
6 Всегда устанавливайте предохранитель, рассчитанный на определенную величину тока (его величина приведена на коробке блока). Никогда не заменяйте сгоревший предохранитель на предохранитель с большей ве личинойтока, или на проволоку, или металлическую фольгу, так как результатом могут явиться более серьёзные поломки или пожар.
7 Если новый предохранитель перегорел сразу после установки, то выявите причину перегорания. Скорее всего, она заключается в коротком замыкании «на массу». Если предохранитель защищаетнесколько цепей, то по возможности изолируйте их друг от друга для скорейшего нахождения неисправной цепи. Запасные предохранители прикреплены у основания блока реле и предохранителей.
Плавкие вставки
8 На моделях с дизельными двигателями цепьпитаниясвечейнакаливания двигателя защищена плавкой вставкой. Эта вставка расположена в задней части моторного отсека в пластиковом корпусе. Если эта вставка перегоре ла, значит, с системой что-то случилось, поэтому прежде чем заменить вставку, надо провести диагностику системы подогрева дизельного двигателя и выявить причину перегорания.
9 Перед заменой вставки убедитесь в том,
что зажигание выключено. На автомобилях с двигателями AAZ свечи активируются после открытия или закрытия водительской двери, поэтому, убедитесь в том, что дверь закрыта. Отцепите крышку, отверните винты и выньте вставку.
10 Установите новую вставку с учётом изложенного в п. п. 6 и 7. Затем заверните винты и установите крышку.
Реле
11 Реле — неразборный элемент, в случае неисправности заменяется, а не ремонтируется. Репе вставляются в гнёзда, вынуть их можно, потянув за корпус (рис. 3.11).
12 Реле расположены под рулевой колонкой, для их снятия нужно отцепить два фиксатора.
13 Если есть подозрение, что в цепи или в системе, управляемой реле возникло КЗ, то включите систему. Если реле заработало.то можно услышать щелчок, следовательно, через реле потёк ток. В этом случае ищите неисправность в проводке или в устройствах, питаемых реле. Если ток через реле не идёт, то или ток к реле не подводится, или реле сломано. Проверьте исправность репепутём замены его на заведомо исправное, но будьте внимательны: некоторые репе одинаково выглядят, но выполняют разные функции.
14 Перед заменой реле в первую очередь убедитесь, что
его цепь отключена, затем реле просто вынимается из гнезда и аналогично вставляется в него.
Рис. 3.2. Доступ к предохранителям и реле открывается после снятия крышки с торце лицевой панели
Рис. 3.11. Блок реле находится у рулевой колонки, под накладкой лицевой панели
Расположение
Общая схема расположения блоков управления
Описание
| 1 | Электронный блок управления ABS |
| 2 | Резистор электродвигателя вентилятора отопителя/ кондиционера – в блоке отопителя |
| 3 | Блок управления кондиционером /отопителем-за панелью управления кондиционером /отопителем |
| 4 | Датчик влажности системы кондиционирования/ отопления – на резонаторе системы впуска |
| 5 | Блок антенны 1 – на потолочной панели |
| 6 | Блок антенны 2 – на потолочной панели |
| 7 | Боковой датчик удара, со стороны водителя-в центральной стойке |
| 8 | Боковой датчик удара, со стороны пассажира- в центральной стойке |
| 9 | Блок управления противоугонной системой-за передней лампой освещения салона |
| 10 | Сирена противоугонной системы-на резонаторе системы впуска |
| 11 | Датчик солнечного света |
| 12 | Усилитель аудиосистемы – за правой задней боковой отделочной панелью |
| 13 | Блок управления дополнительным отопителем – в панели управления кондиционером/ отопителем |
| 14 | Аккумуляторная батарея- пространство для ног |
| 15 | Шина данных CAN, блок управления шлюзом, аудиосистема — за правой задней боковой отделочной панелью |
| 16 | Шина данных CAN, блок управления шлюзом — за приборной панелью |
| 17 | Блок управления компасом – за комбинацией приборов |
| 18 | Диагностический разъем (DLC) |
| 19 | Блок управления электрооборудованием двери водителя – в двери |
| 20 | Блок управления электрооборудованием левой задней двери – в двери |
| 21 | Блок управления электрооборудованием правой задней двери – в двери |
| 22 | Блок управления электрооборудованием двери пассажира – в двери |
| 23 | Электронный блок управления двигателем-Дизель |
| 24 | Электронный блок управления двигателем — бензин |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Блок предохранителей /реле, пространство для ног |
| 27 | Блок управления ксеноновыми фарами, лев. – под левой фарой |
| 28 | Блок управления ксеноновыми фарами, прав. — под правой фарой |
| 29 | Электродвигатель корректора фар, левый |
| 30 | Электродвигатель корректора фар, правый |
| 31 | Звуковой сигнал |
| 32 | Блок управления замком зажигания |
| 33 | Электронный блок управления иммобилайзером — в блоке управления замком зажигания |
| 34 | Кольцевая антенна иммобилайзера –замок зажигания |
| 35 | Электронный блок управления газобаллонной системы питания |
| 36 | Многофункциональный блок управления — функции: Датчик низкого уровня тормозной жидкости, центральный замок, датчик уровня охлаждающей жидкости, лампы наружного освещения, лампы освещения салона, аварийная сигнализация, указатели поворота, обогреватель заднего стекла, звуковой сигнал, выключатель фонарей заднего хода, привод открывания задней двери, очиститель /омыватель лобового стекла, очиститель /омыватель заднего стекла |
| 37 | Мультимедийный блок управления |
| 38 | Блок управления многофункциональным переключателем |
| 39 | Блок управления навигационной системой- в блоке аудиосистемы |
| 40 | Датчик температуры окружающего воздуха- за бампером |
| 41 | Блок управления системой парковки – за правой задней боковой отделочной панелью |
| 42 | Блок управления усилителем рулевого управления -на рулевой рейке |
| 43 | Датчик дождя — верхняя центральная часть лобового стекла |
| 44 | Блок управления электрооборудованием рулевой колонки – под рулевым колесом |
| 45 | Блок управления блокировкой рулевой колонки-на рулевой колонке |
| 46 | Сабвуфер — за левой задней боковой отделочной панелью |
| 47 | Электронный блок управления SRS — под центральной консолью |
| 48 | Блок управления интерфейсом телефона- под сиденьем |
| 49 | Блок управления электрооборудованием прицепа – за правой задней боковой отделочной панелью |
| 50 | Электронный блок управления КПП — в КПП |
| 51 | Блок управления переключением передач – селектор |
