Правильное подключение дневных ходовых огней автомобиля

Преимущества использования дневных ходовых огней

DRL существенно повышают безопасность во время движения. Такие огни не требуют большого потребления ресурсов, так как их мощность не предназначена для освещения дороги. Срок службы составляет не меньше 5000 часов (продолжительность работы ламп накаливания в разы меньше). В современных автомобилях пользоваться фарами дневного света еще проще, так как они включаются и выключаются автоматически.

К минусам можно отнести то, что вы можете забыть включить такое освещение. В таком случае наступят последствия, о которых вы узнаете далее. Кроме того, на рынке часто можно встретить низкокачественные изделия. Но перечисленные недостатки несущественны.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Recommendations

Comments 11

Зачем так все усложнять. ? Я купил реле готовое. Цена вопроса 150р . При запуске дв. Загораються.при включении света притухают на 70%, можно чтоб тухли. Я оставил чтоб притухали. И после того как заглушил горят сек 10 и тухнут. Цепляеш дхо к реле а реле просто к акб прикручиваеш и все.Провод от поворотников припаял к поворотникам. Все работает ок Кому интересно тут реле идхо брал. m.vk.com/wall-120700959_306

мужик я те на алиэкспресе и не такую фигню закажу. вопрос другой можешь ли ты найти производителя отечественного своего реле) если нет где гарантия в стабильности твоего реле. в случае если оно полетит есть возможность возврата или обмена. вот из-за этого все и усложнено на наших отечественных запчастях

Требования государственного стандарта

ГОСТ четко регламентирует то, как устанавливаются ДХО. Монтаж считается правильным лишь тогда, когда минимальное расстояние от огней до земли, составляет 200 миллиметров, а максимальное 1500 миллиметров. Между габаритами, расстояние не может быть меньше 600 миллиметров (если ширина машины меньше показателя в 1300 миллиметров, то этот промежуток равен 400 миллиметров).

Кроме того, в правилах описан и принцип функционирования светового оборудования. Так, лампы ДХО, загораются одновременно с запуском мотора. Ну а гаснуть такие устройства должны при включении основных осветительных приборов автомобиля.

Лучшие схемы подключения дхо своими руками на авто

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент

Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Характеристика фар DRL

Комплект контроллера ламп ДХО Вместо дневных ходовых огней водитель может использовать фары DRL, эта разработка была придумана европейскими специалистами. В данном случае в отражателе используется галогенный источник света мощностью 12 ватт, очень похожий на ан дальнее освещение. При установке такой оптики световой поток будет направлен не на дорожное покрытие, как при ближнем освещении, а в глаза другим автомобилистам. Но при этом он не будет слепить водителей, а обеспечит более лучшую видимость авто на дороге. Если вас заинтересовал этот способ, такую функцию можно реализовать при помощи дальнего освещения, при этом фары будут светить не на половину, а только на треть мощности.

Принцип работы

Как же работает дальний свет в полнакала? Когда водитель включает дальнее освещение, оптика будет гореть довольно тускло, однако этого хватит для того, чтобы обозначить свое транспортное средство на дороге. При этом свет не будет слепить других участников дорожного движения. Разумеется, для этого необходимо установить отдельную кнопку. Когда эта кнопка отключается, оптика перейдет в режим работы дальнего света. Следует отметить, что это никак не повлияет на реализацию всех функций дальнего освещения (автор видео — Виталий Сусский).

Плюсы и минусы

Если вы решили использовать дальний свет в полнакала вместо ДХО, то при правильной реализации задачи вы сможете ощутить на себе следующие преимущества:

1. Во-первых, вам не придется покупать отдельно светодиодную оптику и тратить время на ее установку. Соответственно, если вы ничего не понимаете в электрике, вы также избавляете себя от необходимости тратиться на установку фар.
2. Во-вторых, при правильной реализации схемы вы сможете добиться того, что нагрузка на аккумуляторную батарею будет более низкой. Соответственно, вероятность того, что более устаревшая АКБ быстрее разрядится, сводится к минимуму. Особенно это преимущество актуально для автолюбителей, которые используют подсевшие аккумуляторы в холодное время года, когда они еще быстрее разряжаются.
3. В-третьих, ресурс эксплуатации источников ближнего освещения становится более высоким. Так что вы избавляете себя от более частых финансовых затрат на покупку ламп.
4. Кроме того, при реализации системы DRL световой поток будет светить немного выше, соответственно, транспортное средство будет более заметным в потоке автомобилей.
5. При включении этой функции задние габариты гореть не будут, таким образом, они не смогут «замаскировать» стоп-сигналы. Это не только способствует повышению безопасности при движении, но и позволяет увеличить ресурс эксплуатации задних ламп.
6. Также вы не столкнетесь с проблемой приглушения подсветки интерьера. Когда габаритные огни включены, а на улице яркое солнце, водителю будет сложнее увидеть экран магнитолы.
7. Некоторые автолюбители отмечают, что при правильном подходе можно даже добиться снижения расхода топлива. Этот показатель небольшой, составляет всего около 0.15 литров в час. Тем не менее, такого достоинства можно добиться только в том случае, если двигатель работает правильно и расход горючего не увеличен по сравнению с нормой.

Что касается недостатков, то в принципе, их нет. К минусам можно отнести только монтаж и реализацию схемы, которая может вызвать трудности. Но и эту проблему можно решить, внимательно ознакомившись с инструкцией или обратившись к специалистам.

Фотогалерея «Схемы для обеспечения работы дальнего света в полнакала»

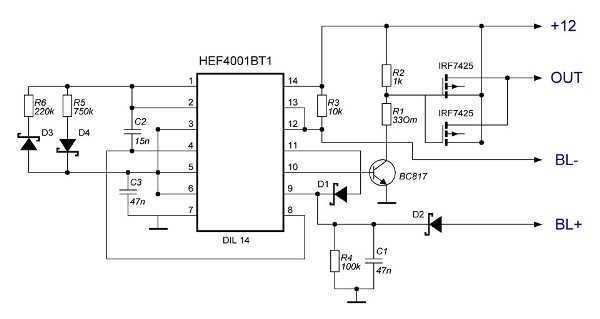

1. Более простой вариант с использование контроллера

2. Более сложный вариант реализации схемы

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки  или использовать мебельный профиль для подсветки с пластиковой накладкой.

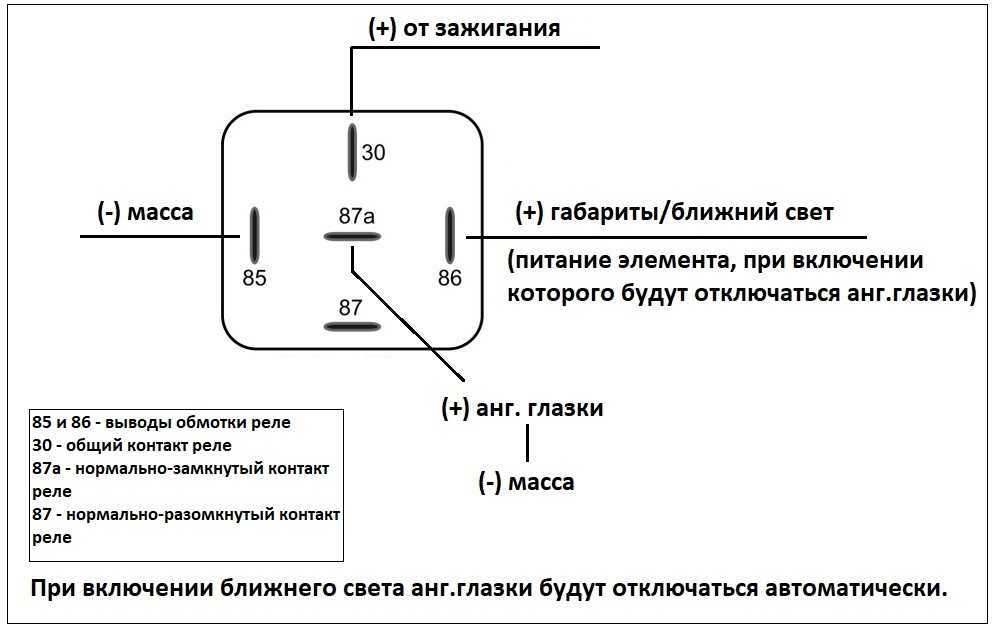

Схема с четырехконтактным реле

Этот способ имеет несколько вариаций и позволяет подключить не только светодиодные огни, но и приборы другого типа. Указанная особенность обеспечивается за счёт организации цепи питания через контакты реле (https://electro-kot.ru/avtosvet/komplektuiushie/kontrollery-rele/).

Включение ДХО происходит сразу после запуска двигателя. Для этого здесь используется геркон. Соединив контакты реле с герконом, как указано на схеме, необходимо выполнить настройку сборки. С этой целью заводится двигатель, после чего геркон вручную перемещается возле генератора. Находится такое положение компонента, в котором он устойчиво срабатывает и остается замкнутым при запущенном двигателе. При выключении мотора геркон должен сразу же отключаться, размыкая контакты.

Следует убедиться, что ДХО стабильно срабатывают при запуске двигателя, а при его выключении — отключаются. После этого геркон убирается в термически защищенную трубку и фиксируется в выбранном положении посредством хомутов.

Альтернативный вариант этой же схемы предусматривает подсоединение обмотки реле (через контакты 85, 86) к датчику давления масла. При этом нам вообще не нужен геркон, как и его предварительная настройка.

Принцип работы здесь аналогичен: после запуска двигателя с последующим срабатыванием датчика масла по обмотке реле начинает идти ток. Замыкается пара контактов 87 и 30, после чего ходовые огни запитываются от замка зажигания через лампы ближнего света. После глушения мотора давление падает, цепь реле размыкается, а светодиоды отключаются.

Основной недостаток здесь один — невозможность использования при установленных в фарах LED-диодах. При включении от датчика масла возможен также ускоренный выход из строя его контактов. Чтобы избежать этого, следует подключить менее мощное реле (желательно с током обмотки не больше 30 мА).

Набор необходимых инструментов и материалов

Прежде чем произвести подключение ДХО от генератора, необходимо заранее подготовьте весь необходимый инструментарий, который может потребоваться в процессе.

Для правильного включения дневных огней вам потребуется:

• комплект ДХО;
• плоскогубцы;
• реле на 12 вольт;
• геркон;
• одножильный кабель;
• изолированный двухжильный кабель.

Когда все элементы и инструменты будут собраны, можно приступить к подключению. Ниже рассмотрим основные схемы, которые позволят произвести подключение оптики к бортовой сети авто, а именно — к генераторному узлу.

Схема 1

Схема 1 для подключения ДХО

В данном случае включение ходовых огней будет производиться в автоматическом режиме сразу же после того, как водитель повернет ключ в замке зажигания. А отключение оптики, соответственно, будет производиться после остановки силового агрегата. Схема подключения приведена ниже. Следует учитывать, что плюсовой выход оптики необходимо подключать к замку зажигания, а ее отрицательный контакт — к кузову транспортного средства, то есть массе.

В принципе, схема довольно простая, поэтому справиться с ее реализацией сможет даже автовладелец, далекий от электротехники. Единственный важный момент — это внимательно проследить за тем, чтобы все было правильно подключено.

Схема 2

Данный вариант подключения ДХО фактически можно назвать разновидностью вышеописанной схемы. Только в данном случае все действия, хоть они практически аналогичны, выполняются с небольшой разницей. В частности, после активации головного освещения, то есть ближнего света, будет производиться отключение ходовых огней. В этом случае плюсовой контакт следует подключить так же, как в вышеописанном способе, однако минусовой выход необходимо будет подсоединить к положительному контакту фонарей ближнего света.

Схема 2 подлючения дневных огней

Такой подход обусловлен тем, что лампочка накаливания, которая применяется в большинстве современных транспортных средств для обеспечения ближнего освещения, обладает более пониженным сопротивлением. А через это сопротивление проходит более высокое напряжение. В момент активации фонарей ближнего освещения на отрицательных выводах дневных ходовых огней образуется плюс, в результате чего оптика автоматически отключается.

Следует также отметить, что данный вариант не особо сложен в реализации. От вас требуется только все сделать в соответствии со схемой, а именно — не перепутать и подключить правильно все выводы. В том случае, если в качестве габаритных огней вы используете лампочки накаливания, то данный принцип подключения можно использовать и для габаритов.

Схема 3

Еще один вариант для обеспечения подключения имеет более сложную схему, однако он также не особо сложный в реализации. В данном случае активация ДХО осуществляется непосредственно после запуска силового агрегата. Для обеспечения включения будут задействованы реле, аккумуляторная батарея, а также генераторный узел. Отрицательный вывод дневных огней следует подключить к массе, то есть кузову автомобиля, а положительный — с контактом реле, отмеченным цифрой 30.

Схема 3 для соединения оптики

Что касается реле, то его контакт с меткой 87 нужно подсоединить к положительному выводу аккумуляторной батареи. А контакт 85 для правильного соединения следует замкнуть на массу через оптику. Что касается метки 86, то ее надо соединить с герконом к одному контакту, а второй подключить к положительному выводу генераторного узла.

После выполнения этих действий надо будет завести двигатель и подвинуть геркон вокруг генераторного устройства таким образом, чтобы реле могло активироваться. Это будет способствовать активации ДХО. Далее, геркон следует установить в специальный термоолимер и зафиксировать на генераторе. Проследите за тем, чтобы геркон был зафиксирован непосредственно на той части узла, где срабатывает реле.

Схема 4

Данный вариант можно назвать разновидностью вышеописанного способа, он оптимально подойдет в том случае, если у вас нет геркона. В этом случае контакт под номером 86 нужно будет соединить с лампочкой аварийного давления моторной жидкости, которая расположена на контрольном щитке авто. При реализации такого способа оптика также будет активироваться после того, как запустится мотор, но этот метод более простой в исполнении (автор видео — канал DED).

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Это интересно: Honda Motor уходит от гибридов к экомобилям и беспилотникам

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

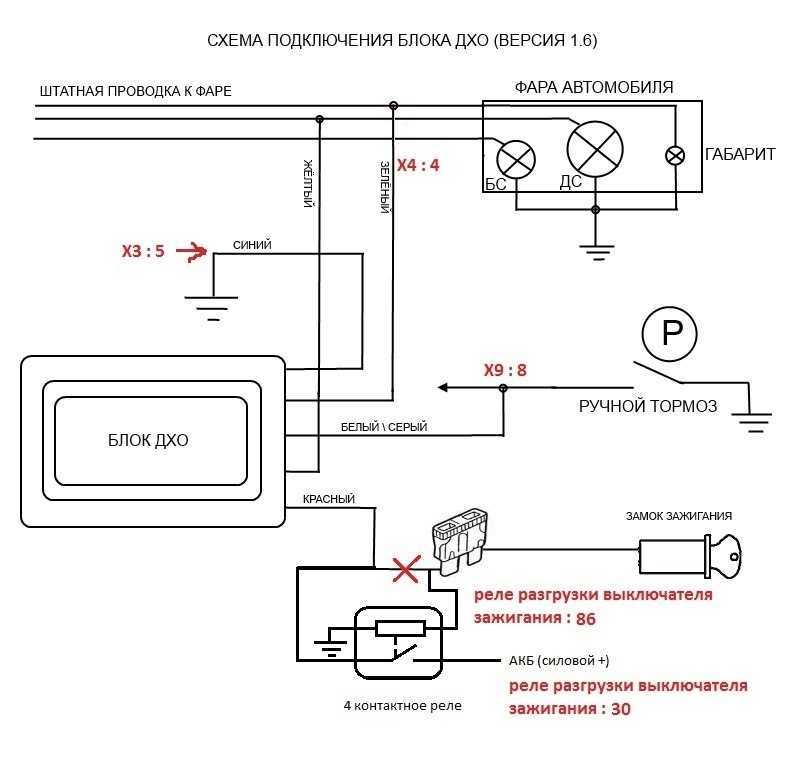

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.
