Уаз | автоэлектрик

Архив рубрики “УАЗ”

Для увеличения схема электрооборудования автомобилей УАЗ-469 щелкните по рисунку

12 Апрель 2016.   : к записи Схема электрооборудования автомобилей УАЗ-469 отключены.   Читать запись полностью »

схема предохранителей уаз хантер

28 Март 2016.   : к записи Схема расположения предохранителей УАЗ ХАНТЕР отключены.

  Читать запись полностью »

Схема электрооборудования автомобиля УАЗ–31601 1 – указатель поворота передний правый; 2 – фара правая; 3 – фара левая; 4 – моторедуктор фароочистителя правый; 5 – фара противотуманная правая; 6 – фара противотуманная левая; 7 – сигнал звуковой; 8 – моторедуктор фароочистителя левый; 9 – указатель поворота передний левый; 10 – генератор; 11…

03 Март 2013.   : 0.

  Читать запись полностью »

Схема электрическая принципиальная УАЗ 31519 (Хантер) 2003 г 1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного…

03 Март 2013.   : 0.

  Читать запись полностью »

Электрооборудование автомобилей УАЗ Patriot выпуска 2006 г el_Patriot(2006) Электрооборудование автомобилей УАЗ Patriot выпуска до 2007 г 1, 2 — блок-фары; 3, 4 — противотуманные фары; 5, 6 — звуковые сигналы; 7 — электровентилятор системы охлаждения двигателя; 8 — генератор; 9 — датчик концентрации кислорода; 10 — датчик положения распределительного…

03 Март 2013.   : 0.

  Читать запись полностью »

1 – фонарь передний; 2 – фара; 3 – фонарь спецзнака (только для УАЗ–3962); 4 – электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206); 5 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 6 – сигнал звуковой; 7 – повторитель боковой указателя поворота; 8 – фара поворотная (только для УАЗ–3962); 9 – переключатель…

03 Март 2013.   : 0.

  Читать запись полностью »

Схема электрооборудования автомобиля УАЗ–39094 с многофункциональными подрулевыми переключателями 1 – фонарь передний; 2 – фара; 3, 4 – противотуманные фары; 5 – фара; 6 – фонарь передний; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой; 9 – стеклоочиститель; 10 – выключатель стоп-сигнала; 11…

03 Март 2013.   : 0.

  Читать запись полностью »

Схема электрооборудования автомобиля УАЗ–39095 без многофункциональных подрулевых переключателей 1, 6 – фонари передние; 2, 5 – фары; 3, 4 – противотуманные фары; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой; 9 – стеклоочиститель; 10 – выключатель стоп-сигнала; 11 – переключатель указателей…

03 Март 2013.   : 0.

  Читать запись полностью »

Схема электрооборудования автомобиля УАЗ–33036 без многофункциональных подрулевых переключателей 1, 6 – фонари передние; 2, 5 – фары; 3, 4 – противотуманные фары; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой; 9 – стеклоочиститель; 10 – выключатель стоп-сигнала; 11 – переключатель указателей…

03 Март 2013.   : 0.

  Читать запись полностью »

Схема электрическая принципиальная УАЗ–3303 1 – фонарь передний; 2 – фара; 3 – электродвигатель вентилятора отопителя; 4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 5 – сигнал звуковой; 6 – электродвигатель омывателя; 7 – выключатель плафона освещения кабины; 8 – плафон освещения кабины; 9 – лампа сигнальная…

03 Март 2013.   : 0.

  Читать запись полностью »

Схема электрическая принципиальная УАЗ–3153 1 – фонарь передний; 2 – фара; 3 – противотуманная фара; 4 – сигнал звуковой; 5 – противотуманная фара; 6 – фара; 7 – фонарь передний; 8 – генератор; 9 – датчик аварийного давления масла; 10 – датчик давления масла; 11 – датчик температуры охлаждающей жидкости; 12 – датчик аварийной температуры…

03 Март 2013.   : 0.

  Читать запись полностью »

Схема электрическая принципиальная УАЗ–31512 Схема электрооборудования автомобилей семейства УАЗ–31512 (кроме УАЗ–3153) 1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа; 7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов; 8 – датчик сигнальной лампы…

03 Март 2013.   : 0.

  Читать запись полностью »

Капитальный ремонт проводки УАЗ Буханка

Имеете свой собственный автомобиль и постоянно следите за автомобильными компаниями? Любите копаться в движках и приводах, разбирать и чинить машины? Или же делаете это по нужде, потому что Ваше «корыто» неспособно исправно работать? Тогда этот раздел специально для Вас, тут контент полностью посвящен автомобильным любителям. Обзору новых автомобилей, а также новостям автомобильного мира.

Основной автомобильный контент состоит из различных обзоров на современные машины. Определенные люди покупают те или иные автомобили, или же берут их в прокат, а потом демонстрируют своим зрителям способности той или иной машины.

Такие обзоры подойдут тем, кто очень сильно любит железки и собирается себе приобрести достойную машину, а потому находится в процессе выбора.

Следующую строчку видеороликов в этой тематике занимают различные автомобильные новости. Тут вы запросто сможете разузнать о новинках этого года. Посмотреть красивые и увлекательные тест драйвы, устроенные создателями, и внимательно вчитываться в технические характеристики.

Такой контент довольно приятен и очень информативен. Порой он помогает в выборе автомобиля куда лучше, чем обзоры от довольно сомнительных лиц.

Пусть чаще всего это и рекламные ролики, которые расхваливают свой товар, но у вас же есть голова на плечах? Технические характеристики все равно от Вас не спрячешь.

Даже, казалось бы, неприспособленные к гоночным условиям машины умудряются поучаствовать в уличных гонках. А порой видеоролики с записью таких гонок попадают в интернет и соответственно на нашу страничку.

Драйв, скорость, лихие и рисковые водители удивят вас своей изобретательностью, виртуозностью и мастерством. Впрочем, тут можно встретить видеоролики с официальными гонками.

Также не стоит забывать и о лайфхаках для водителей, и различных секретах, которые помогут либо отремонтировать часть автомобиля, либо же предотвратить поломку.

Где настоящие мастера, превращают ужасную машину в превосходное средство для передвижения. И вообще есть множество интересного контента для автомобилистов.

Можно отметить и автомобильный юмор, интересные ситуации на дорогах, ДТП и прочие интересности которые попали в объектив любительской камеры, и сейчас красуются в виде видеороликов на нашем сайте. Такого рода ролики отлично подойдут для разрядки и поднятия настроения.

В этом разделе каждый автолюбитель найдет для себя то, что ему понравится. В этом разделе собраны, действительно, качественные ролики, не только в плане картинки, но и в плане информационной составляющей. Желаем Вам приятного просмотра.

Подключение генератора УАЗ 469

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275. Выполнение любой работы происходит поэтапно

Выполнение любой работы происходит поэтапно

От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться.

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей. При выходе из строя генератора нередко приходится менять и ремень

Для этого необходимо проделать несколько простых действий

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий.

Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс.

Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода. Вот так подключается генератор уаз 469. Цена агрегата в Москве – около 5000 рублей, на российских рынках – 4000 рублей.

Связь оборудования и схемы

При рассмотрении электрической схемы автомобиля играет роль применяемое оборудование и силовая установка. Так, если на машину УАЗ 31519 установлен карбюратор, то чертёж не будет содержать электрических обозначений, характерных для инжектора и наоборот.

Мотор ЗМЗ-409:

Эксплуатационные показатели оборудования:

Разъяснение:	Модификации машин УАЗ:
31519	315192	315194	315196 (5)
Двигатель:
Модель мотора	УМЗ-4218	ЗМЗ-4104	УМЗ-4213	ЗМЗ-409 (04)
Тактов, (шт.)	4
Цилиндров, (шт.)	4
Размещение	Вертикально, в ряд
Образование смеси	карбюратор	впрыск
Порядок работы	1-2-4-3	1-3-4-2
Сечение камеры, (мм)	100	95,5
Ход вытеснителя, (мм)	92	94
Объём, (л)	2,89	2,693
Сжатие	7,0	6,8	8,2	9,0 (9,1)
Момент, (Нм)	189	186	210	217
Мощь, (л.с.)	84	85	104	128
Горючее (бензин)	А-76	АИ-80	АИ-92
	Электрооборудование:
Проводка	Один проводник, минус – остов машины
Напряжение сети, В	12
Генерирующее устройство	161.3771	665.3701	Bosch или Искра
Аккумулятор	6СТ-60	6СТ-66
Свечи	A14BP; NR15YC.	A14ДВР; LR17YC.
Стартер	4216.3708; 62.3708	Bosch, Искра
Зажигание	Против угона, блокировка повторного включения стартера.
Стеклоочиститель, (перед)	Электрика, три режима, две щётки.
Стеклоочиститель, (зад)	Электрика, одна щётка.
Разбрызгиватель	Электрика, спереди и сзади.

Разъединители цепей

С целью сохранение целостности и работоспособности цепей схема УАЗ 31519 предусматривает использование разъединителей. Изделие выполнено по технологии соединения двух металлов, размещается снизу от приборной панели. Три главных защитных элемента, значением 10А установлены в специальном отсеке ПР103, размещенном между мотором и салоном.

Кронштейн с реле:

Цель разъединителей:

• Предохранитель 1: оберегает контрольные приборы;
• Предохранитель 2: оберегает устройства оповещения поворота;
• Предохранитель 3: оберегает аварийную сигнализацию и клаксон.

Разъединитель №1 размещается с правого борта машины. Питание вентилятора печки, оберегается разъединителем на 6А. Изделие монтируется около выключателя печки. Машины УАЗ: 315192, 315194 и др иногда содержат дополнительные разъединители, поскольку комплект меняется.

Платформа для конвейерных моделей

Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Accent

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

1. УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
2. УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
3. УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
4. УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
5. УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
6. УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
7. УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Электропроводка УАЗ 3909 идентична с моделями 3741, 2206 и 3962

Два названия одной модели

Все дело в том, что с 1945 по 1966 года действовала отраслевая классификация транспортных средств, согласной которой:

1. Каждому автозаводу присваивался код, состоявший из заглавных букв полного названия;
2. За автозаводами закреплялся определенный цифровой диапазон, который они могли использовать для выпускаемых моделей.

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль – ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

1. По причине невозможности одномоментной замены всей документации;
2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

• F8 – 10 А (для аварийной сигнализации);
• F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Ну вот сколько у меня было машин с двигателями ЗМЗ 406,405, 409 и генераторами нового образца — у всех одна и та же проблема: хронический недозаряд АКБ. Вычитал однажды в «За рулем», что можно внедрить диод в разрыв питания щеток генератора, напряжение повышается на 1 вольт, но ведь это колхоз, к тому же генератор продолжает бояться воды. У меня после каждой лужи или мойки двигателя генератор долго приходит в себя. Гена новый, на 100А, но АКБ в недозаряде хронически, а если включить освещение, люстру, нажать на тормоз, вообще в минус уходит. Спрашивается, смысл покупать гену на 100А, если он не может дать нужный ток? Причина кроется в конструкции генератора и принципах работы его релюхи. Реле генератора состоит из транзистора, настроенного так, что ток ограничивается (по задумке конструкторов) в пределах 13,2 -13,9В. Якорь генератора возбуждается плюсом от замка зажигания, а минус на щетку проходит через транзистор на щеточном узле. Транзистор тупо отключает минус при достижении максимума тока( 13,9В). Делает он это с приличной частотой, поэтому фары не мигают. Проблема в том, что транзистор сильно греется, а теплоотвода на нем нет. При повышении температуры растет сопротивление и нарушается правильная работа реле зарядки. Работает как ей вздумается. К тому же релюха плохо «отслеживает» падение напряжения на клеммах АКБ, так как расстояние по проводам большое, падение напряжения хорошее, но на клеммах генератора все хорошо. На мнимый перезаряд релюха ограничивает ток. АКБ в свою очередь недополучает энергии. Особенно при включенных потребителях. Кроме этого хотелось упростить замену сгоревшего реле зарядки. Я решил грамотно исправить ситуацию вернувшись к старой рабочей схеме зарядки. В магазине купил внешнее реле от Волги /Газели с номером 131.3702-03, оно двухрежимное «мин /макс». Использовал штатный щеточный узел, на котором сгорел транзистор, удалил все контакты, которые идут в транзистор. Плюсовой контакт подключил к штатному как и было, а от массового контакта релюхи вывел провод, который подключается к клемме «Ш» внешней релюхи. От реле вывел провод и кинул его на постоянный плюс ближе к АКБ. Реле закрепил на кронштейне расширительного бачка с хорошей «массой» Теперь реле не будет бояться воды и перегрева, так как имеет хороший теплоотвод. Тест показал, что на холостых генератор свободно выдает 14, 2 В, а при включении вентилятора печки, ближнего света и люстры падение составляет примерно 1 В. На фотках будут видны кнопки ближнего света и печки, а так же вольтметр штатный и вольтметр борт. компьютера. Правый нижний тумблер принудительно включает два Нивских вентилятора, подключенных через два реле и колодку с предохранителями( на фото ее видно) :

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Схема электропроводки УАЗ 31512, замена проводки своими руками: инструкция, фото и видео

Автовладельцев, ранее не сталкивавшихся с отечественными внедорожными версиями, всегда смущает два разных, на первый взгляд, названия одной и той же модели. В частности, если нужна схема электропроводки УАЗ 31512, то искать следует документацию на «459Б» модель Ульяновского автозавода, поскольку это одно и то же транспортное средство.

Электросхема УАЗ 31512 идентична с УАЗ 459Б

Два названия одной модели

Все дело в том, что с 1945 по 1966 года действовала отраслевая классификация транспортных средств, согласной которой:

1. Каждому автозаводу присваивался код, состоявший из заглавных букв полного названия;
2. За автозаводами закреплялся определенный цифровой диапазон, который они могли использовать для выпускаемых моделей.

Справочно: за Ульяновским автозаводом закрепили буквенный код УАЗ, а диапазон – с 400 по 499. Соответственно, что все выпускаемые и рекламируемые на видео модели должны обозначаться именно таким способом.

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль — ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

1. По причине невозможности одномоментной замены всей документации;
2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

Расшифровка индекса

Гражданская версия авто «459Б» согласно новой классификации получила цифровой индекс 31512, где:

1. Первая цифра обозначает класс автомобиля, определенный по рабочему объему двигателя и массе автомобиля. Применительно к модели – это цифра «3» весом до 1,5 т и рабочим объемом до 2,5 л;
2. Вторая цифра индекса указывает на тип транспортного средства. Цифра «1» — легковой;
3. Третью и четвертую цифры индекса присваивает автопроизводитель. Как правило, они обозначают внутризаводское обозначение;
4. Пятая цифра указывает на модификацию. В данном случае, УАЗ модифицировал модель «459», которая по новым требованиям должна нумероваться как 3151. Соответственно, модифицированное авто получает индекс 31512.

Инструкция по расшифровке отраслевой нормали ОН 025270-66

А поскольку транспортное средство выпускается и эксплуатируется намного больше этого срока, то и схема проводки УАЗ 31512 идентичная «459Б».

Предостережение: в процессе модернизации авто конструкторы практически всегда вносят изменения в электрические схемы. Соответственно, и электропроводка УАЗ 31512 будет отличаться от предыдущей версии. Это нужно обязательно учитывать при обслуживании или ее замене.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

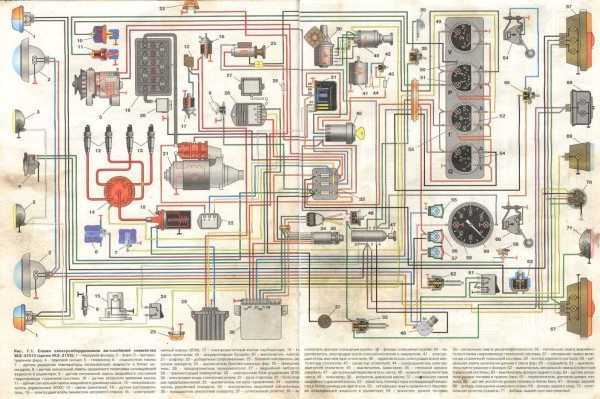

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света — П39;
2. На последующие — П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

Надеемся, что данная статья поможет владельцам самостоятельно обслуживать свои авто. А приведенные схемы помогут в поиске отказов электронных компонентов и проводки.

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО

Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Схема электрооборудования УАЗ–3303

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком.

При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей (фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация).

В таком режиме аккумуляторная батарея будет разряжаться.

Схема электрическая принципиальная УАЗ–3303.

Схема электрическая принципиальная.

1 – фонарь передний; 2 – фара; 3 – электродвигатель вентилятора отопителя; 4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов; 5 – сигнал звуковой; 6 – электродвигатель омывателя; 7 – выключатель плафона освещения кабины; 8 – плафон освещения кабины; 9 – лампа сигнальная включения стояночной тормозной системы; 10 – выключатель сигнальной лампы стояночной тормозной системы; 11 – электродвигатель стеклоочистителя; 12 – переключатель электродвигателя стеклоочистителя и омывателя; 13 – спидометр; 14 – лампа сигнальная включения дальнего света фар; 15 – вольтметр; 16 – указатель давления масла; 17 – лампа сигнальная аварийного давления масла; 18 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 19 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе; 20 – указатель уровня топлива; 21 – выключатель аварийной сигнализации; 22 – прикуриватель; 23 – предохранитель прикуривателя; 24 – лампа сигнальная указателей поворота; 25 – лампа сигнальная аварийного состояния гидропривода тормозной системы; 26 – выключатель зажигания; 27 – переключатель света центральный; 28 – предохранитель тепловой; 29 – сопротивление отопителя; 30 – переключатель электродвигателя вентилятора отопителя; 31 – переключатель света фар; 32 – выключатель заднего противотуманного фонаря; 33 – блок плавких предохранителей; 34 – розетка штепсельная; 35 – электромагнитный клапан разбалансировки; 36 – переключатель указателей поворота; 37 – кнопка звукового сигнала; 38 – датчик сигнальной лампы аварийного давления масла; 39 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 40 – датчик указателя давления масла; 41 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 42 – прерыватель указателя поворота; 43 – предохранитель отопителя; 44 – переключатель электродвигателя вентилятора отопителя; 45 – сопротивление переключателя электродвигателя вентилятора отопителя; 46 – электродвигатель вентилятора отопителя; 47 – генератор; 48 – свеча зажигания; 49 – датчик-распределитель; 50 – катушка зажигания; 51 – выключатель «массы»; 52 – батарея аккумуляторная; 53 – датчик указателя уровня топлива в баке; 54 – коммутатор транзисторный; 55 – вибратор аварийный; 56 – блок электронный управления карбюратором; 57 – микровыключатель; 58 – сопротивление добавочное; 59 – реле дополнительное стартера; 60 – клапан электромагнитный; 61 – стартер; 62 – датчик указателя уровня топлива в баке; 63 – переключатель датчиков топливных баков; 64 – выключатель сигнала торможения; 65 – выключатель фонаря заднего хода; 66 – фонарь задний; 67 – фонарь задний противотуманный; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода.

• https://avtoelektrik-info.ru/uaz/46-provodka-uaz-3303
• https://avtoremontnikam.ru/elektrika-uaz/elektrosxema-uaz-3303.html
• https://autoruk.ru/sistemi/shemi/uaz/skhema-elektrooborudovaniya-uaz-3303
• https://almarka.ru/shema-jelektricheskaja-principialnaja-uaz-3303/

Какие характеристики имеет генератор

УАЗ в заводском выполнении – достаточно маломощный автомобиль. На ранешних выпусках ток отдачи его генератора составлял всего 40А. Потом параметр возрос до 60А. Поменялась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Двигатель

• Как поменять антифриз UAZ 3153
• Замена бензонасоса УАЗ 3153
• Как заменить блок управления двигателем УАЗ 3153
• Поменять водяной насос УАЗ 3153
• Снятие впускного коллектора УАЗ 3153
• Ремонт втулки на стартере UAZ 3153
• Поменять втулку шатуна УАЗ 3153 своими руками
• Снятие выпускного коллектора UAZ 3153 своими руками
• Как заменить гидрокомпенсаторы UAZ 3153
• Поменять головку блока цилиндров UAZ 3153
• Как заменить датчик давления масла UAZ 3153
• Как заменить датчик детонации UAZ 3153
• Заменить датчик кислорода UAZ 3153 своими руками
• Замена датчика коленвала UAZ 3153
• Ремонт датчика массового расхода воздуха UAZ 3153
• Как заменить датчик охлаждающей жидкости УАЗ 3153
• Заменить датчик распредвала UAZ 3153
• Как заменить датчик температуры УАЗ 3153
• Как заменить датчик уровня топлива УАЗ 3153
• Установка датчика холостого хода УАЗ 3153
• Как поменять дмрв UAZ 3153
• Снять клапанную крышку УАЗ 3153 своими руками
• Поменять компрессор кондиционера УАЗ 3153
• Как заменить кран отопителя UAZ 3153
• Как снять крышку двигателя UAZ 3153 своими руками
• Как поменять масло в акпп УАЗ 3153
• Как заменить масло в двигателе УАЗ 3153 своими руками
• Как поменять маслосъемные колпачки УАЗ 3153
• Поменять маслосъемные кольца УАЗ 3153
• Ремонт масляного насоса UAZ 3153
• Как поменять направляющие втулки клапанов UAZ 3153 своими руками
• Как поменять натяжитель цепи грм УАЗ 3153 своими руками
• Замена натяжного ролика ремня генератора UAZ 3153
• Замена опор двигателя УАЗ 3153
• Как поменять охлаждающую жидкость УАЗ 3153 своими руками
• Замена подушек двигателя УАЗ 3153
• Как поменять подшипник коленвала УАЗ 3153
• Как заменить помпу УАЗ 3153
• Как заменить поршневые кольца УАЗ 3153
• Установка прокладки гбц UAZ 3153
• Как поменять прокладку головки блока цилиндров UAZ 3153 своими руками
• Замена прокладки клапанной крышки UAZ 3153
• Как поменять прокладку коллектора UAZ 3153
• Как поменять радиатор кондиционера УАЗ 3153 своими руками
• Как заменить радиатор печки UAZ 3153
• Как заменить распредвал UAZ 3153
• Заменить расширительный бачок UAZ 3153 своими руками
• Заменить ремень генератора УАЗ 3153
• Поменять ремень грм УАЗ 3153
• Как поменять ремень кондиционера UAZ 3153
• Установка сальника двигателя УАЗ 3153
• Ремонт сальника коленвала UAZ 3153 своими руками
• Как заменить сальник распредвала UAZ 3153
• Как заменить сальники клапанов UAZ 3153
• Поменять стартер UAZ 3153 своими руками
• Как заменить термостат УАЗ 3153
• Ремонт топливного насоса UAZ 3153
• Как заменить цепь грм UAZ 3153
• Как поменять шкив коленвала УАЗ 3153
