Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Таблицы расшифровок блоков предохранителей Ford Mondeo до 2000 года
Расположение блока предохранителей с левой стороны панели приборов
Визуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя

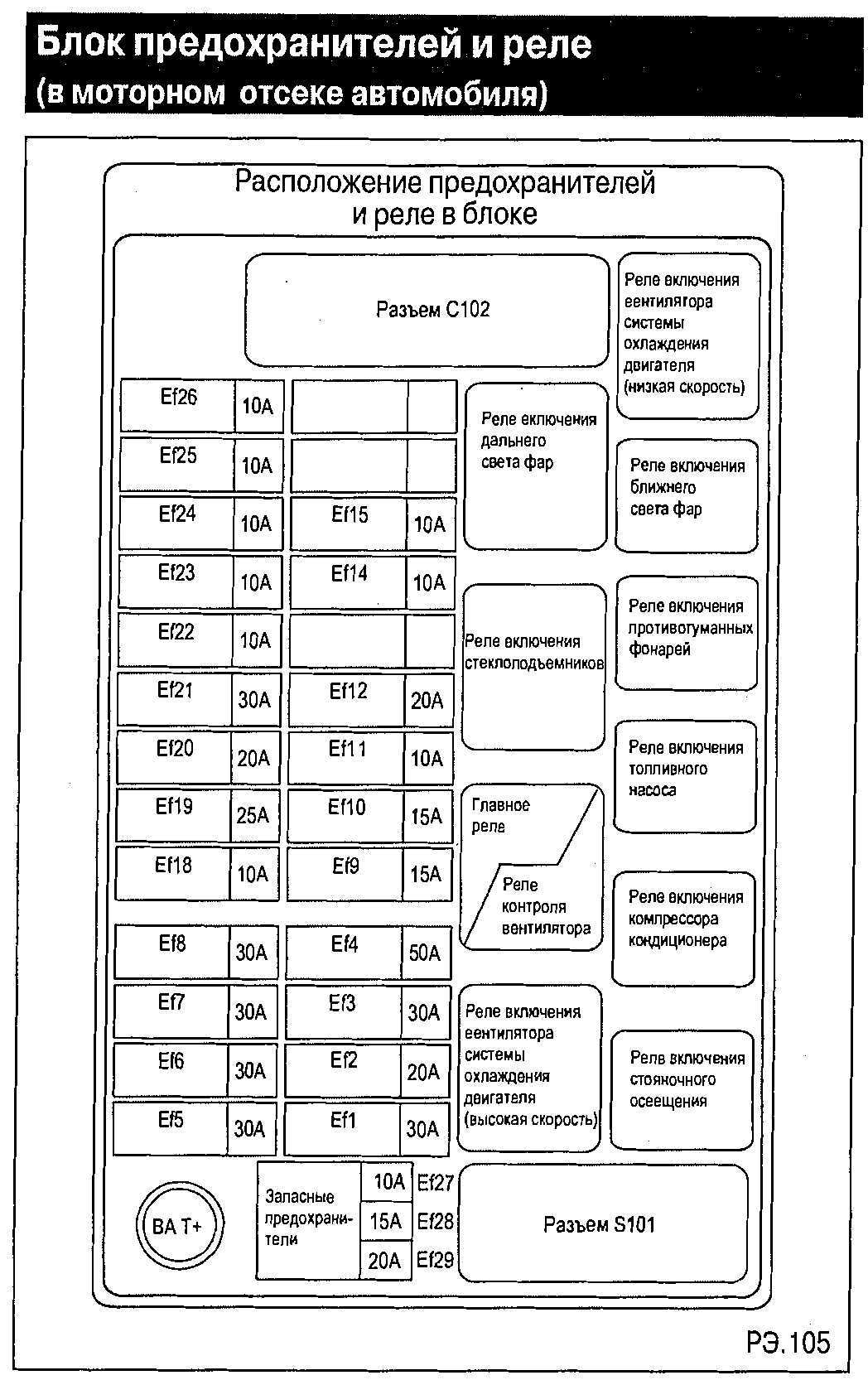

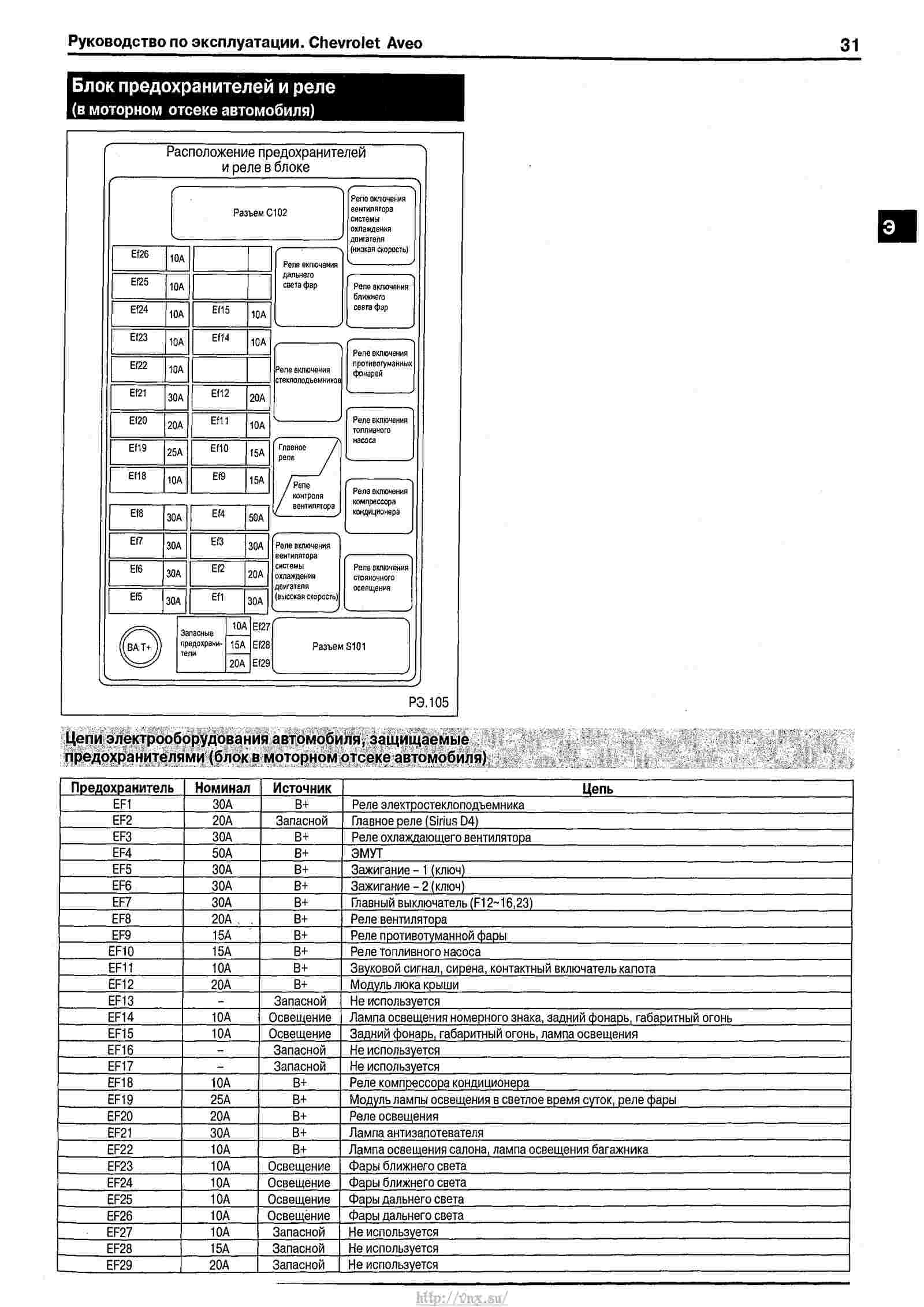

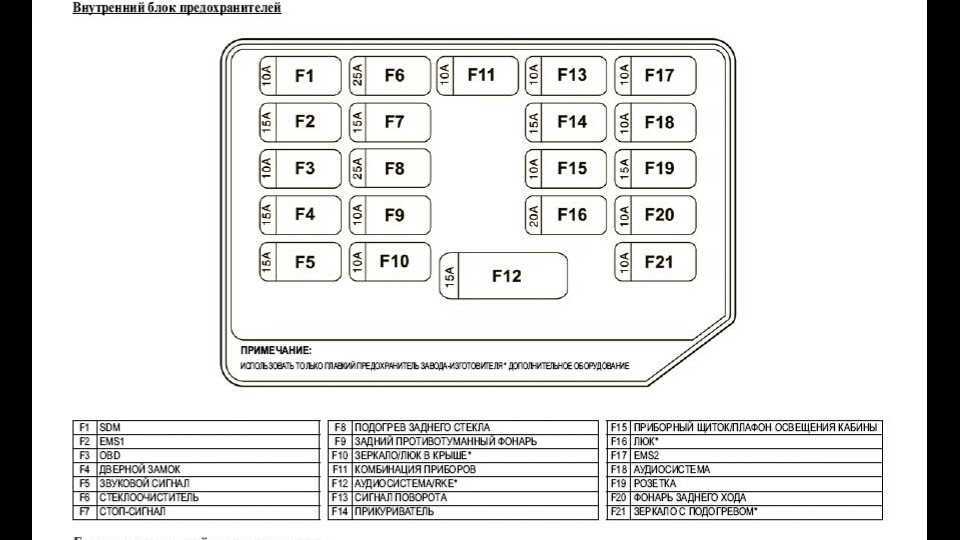

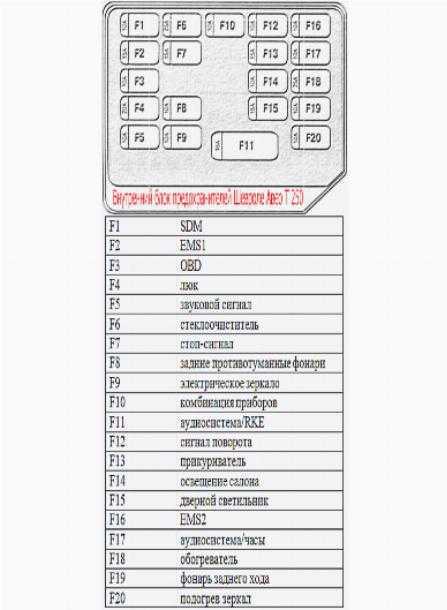

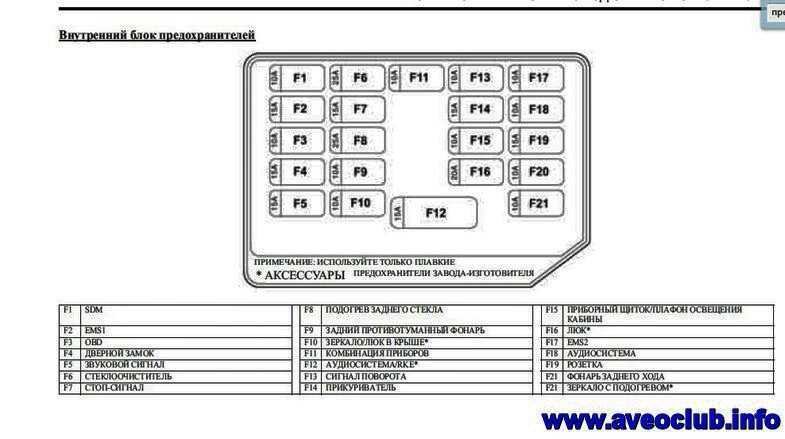

Расположение предохранителей на блоке предохранителей
Расположение блока предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон | 5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков | 15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач | 15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков | 15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
Точки подключения автосигнализации на Chevrolet Aveo 2006
+12 v – красный/чёрный в педальном отсеке, белый разъём
Левый порог:Зажигание – розовыйОбщий провод концевиков (-) – белыйКонцевик водительской двери (-) – белыйПоворотники – голубой, синийПереднее правое стекло (закрывание) – коричневыйБензонасос – коричневый
Концевик багажника* (-) – серый/черный в багажнике на лампочке* В хэтчбеке багажник прикреплён к дверям, в седанах надо брать с плафона освещения багажника
Стоп сигнал – коричневый на педали тормоза
Блокировка компьютера впрыска – розовый на правом разъёме компа; синий на коричневом разъёме
Центральный замок – установка электроприводов
