Схема электропроводки зил 131

Особенности

ЗИЛ-45065 пользуется большой популярностью в сельских хозяйствах, где зачастую выполняет транспортировку зерновых грузов. Это обусловлено тем, что стандартная грузовая платформа изначально имеет полезный объем в 6 кубометров, однако если установить надставные борта, то он возрастает до 12.5 кубометров. В строительстве этот показатель мало что значит, так как все упирается в первую очередь в грузоподъемность самого грузовика, которая составляет 5300 килограмм. Кроме этого автомобиль может разгружаться в трех направлениях, что присутствует во всех зерновозах.

Казалось бы, сейчас полно современных иностранных аналогов, которые в значительной степени превосходят отечественный грузовик по многим параметрам. Однако повышенный спрос на данную модель объясняется также и такими качествами, как дешевизна, надежность, выносливость, ну и доступность запасных частей. Кроме этого благодаря простой конструкции водитель может самостоятельно произвести какие-либо ремонтные работы, причем даже довольно серьезные. Все это и становится ключевыми факторами при выборе техники для сельскохозяйственных и нужд.

Но одним сельским хозяйством применение данной модели все же не ограничивается. Технику нередко можно встретить при работе в различных сферах, включая строительство каких-либо объектов и вывоз различных материалов.

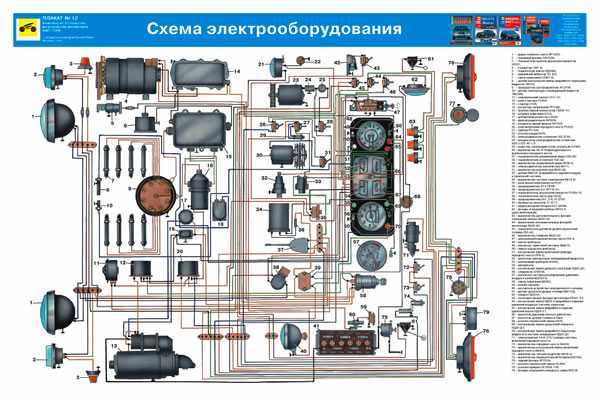

Электросхема ЗИЛ 131

p, blockquote 9,0,0,1,0 —>

p, blockquote 10,0,0,0,0 —>

Обозначение

p, blockquote 11,0,0,0,0 —>

1 — Фара головного света; 2 — Передний фонарь; 3 — Боковой повторитель указателя поворота; 4 — Генератор; 5 — Подкапотная лампа ПД308А; 6 — Аварийный вибратор РС 331; 7 — Свеча зажигания; 8 — Датчик контрольной лампы аварийного перегрева ТМ102; 9 — Прерыватель распределитель; 10 — Датчик температуры охлаждающей жидкости ТМ100В; 11 — Электрический сигнал С311-01; 12 — Реле стартера РС502; 13 — Стартер СТ2А; 14 — Регулятор напряжения РР132К; 15 — Транзисторный коммутатор ТК200-01; 16 — Катушка зажигания Б118; 17 — Добавочный резистор СЕ326; 13 — Фильтр радиопомех ФР82Ф; 19 — Конденсаторный фильтр ФР132Т; 20 — Реле включения переднего моста РС523; 21 — Зуммер РС 508; 22 — Розетка рации В47К; 23 — Электродвигатель отопителя 192.3730; 24 — Конденсатор электродвигателя отопителя КБП-С125-40-1,0; 25 — Резистор электродвигателя отопителя СЭ300; 26 — Выключатель 46.3710 принудительного выключения переднего моста; 27 — Переключатель управляемой фары П20-А2; 28 — Переключатель отопителя П20-А2; 29 — Выключатель управляемой фары ВК38-Б; 30 — Электродвигатель вентилятора МЭ11; 31 — Выключатель вентилятора ВК26-А2; 32 -Датчики ММ 124-Д аварийного падения воздуха в тормозной системе; 33 — Выключатель сигнала торможения ВК13-В; 34 — Реле указателей поворота РС57; 35 — Предохранитель 20А ПР2Б; 36 — Предохранитель 6А ПР119-01; 37 — Переключатель указателей поворота П105А-01; 38 — Переключатель света фар П53Б; 39 — Предохранители (2х7,5А) 13.3722; 40 — Прожектор искатель 17.3711; 41 — Аккумуляторная батарея 6СТ-90ЭМ; 42 — Фонарь освещения кабины ФП12-Б (дополнительный); 43 — Выключатель дополнительного фоноря освещения кабины ВК26-А2; 44 — Выключение опозновательных фонарей автопоезда ВК26-А2; 45 — Переключатель датчиков уровня указателей топлива П20-А2; 46 — Выключатель плафона ВК26-А2; 47 — Центральный переключатель света П44-А; 48 — Щиток приборов; 49 — Манометр тормозной системы МД213; 50 — Лампа подсветки приборов; 51 — Контрольная лампа включение привода переднего моста ПП6-Б; 52 — Указатель температуры охлождающей жидкости; 53 — Комбинация приборов КП205; 54 — Амперметр; 55 — Контрольная лампа дальнего света фар ПД20-Д1; 56 — Спидометр СП201А; 57 — Манометр системы регулирования давления воздуха в шинах МД223-Б; 58 — Замок зажигания ВК350; 59 — Кнопка сигнала; 60 — Контактное устройство электрического сигнала; 61 — Датчик указателя уровня топлива БМ117Д; 62 — Плафон ПК201А; 63 — Опозновательные фонари автопоезда УП101-01; 64 — Контрольная лампа ПД20-Е аварийного падения давление воздуха в системе тормозов; 65 — Контрольная лампа ПД20-Е1 аварийного падения давления масла; 66 — Указатель давления масла в двигателе; 67 — Указатель уровня топлива в баке; 68 — Розетка переносной лампы В47К; 69 — Контрольная лампа указателей поворота ПД20-Д1; 70 — Контрольная лампа аварийного перегрева жидкости в системе охлаждения двигателя ПД20-Д1; 71 — Электромагнит 1402.3747 клапана системы включения переднего моста; 72 — Выключатель переднего моста ВК403; 73 — Выключатель контрольной лампы включения переднего моста ВК403; 74 — Выключатель сигнала водителю ВК38-Б; 75 — Выключатель аккумуляторной батареи ВК138Б; 76 — Задний фонарь ФП133А; 77 — Розетка переносной лампы ПС400; 78 — Розетка прицепа ПС3ООА-ЮО; 79 — Фонарь освещения номерного знака ФП134;

p, blockquote 12,0,0,0,0 —> p, blockquote 13,0,0,0,1 —>

Источник

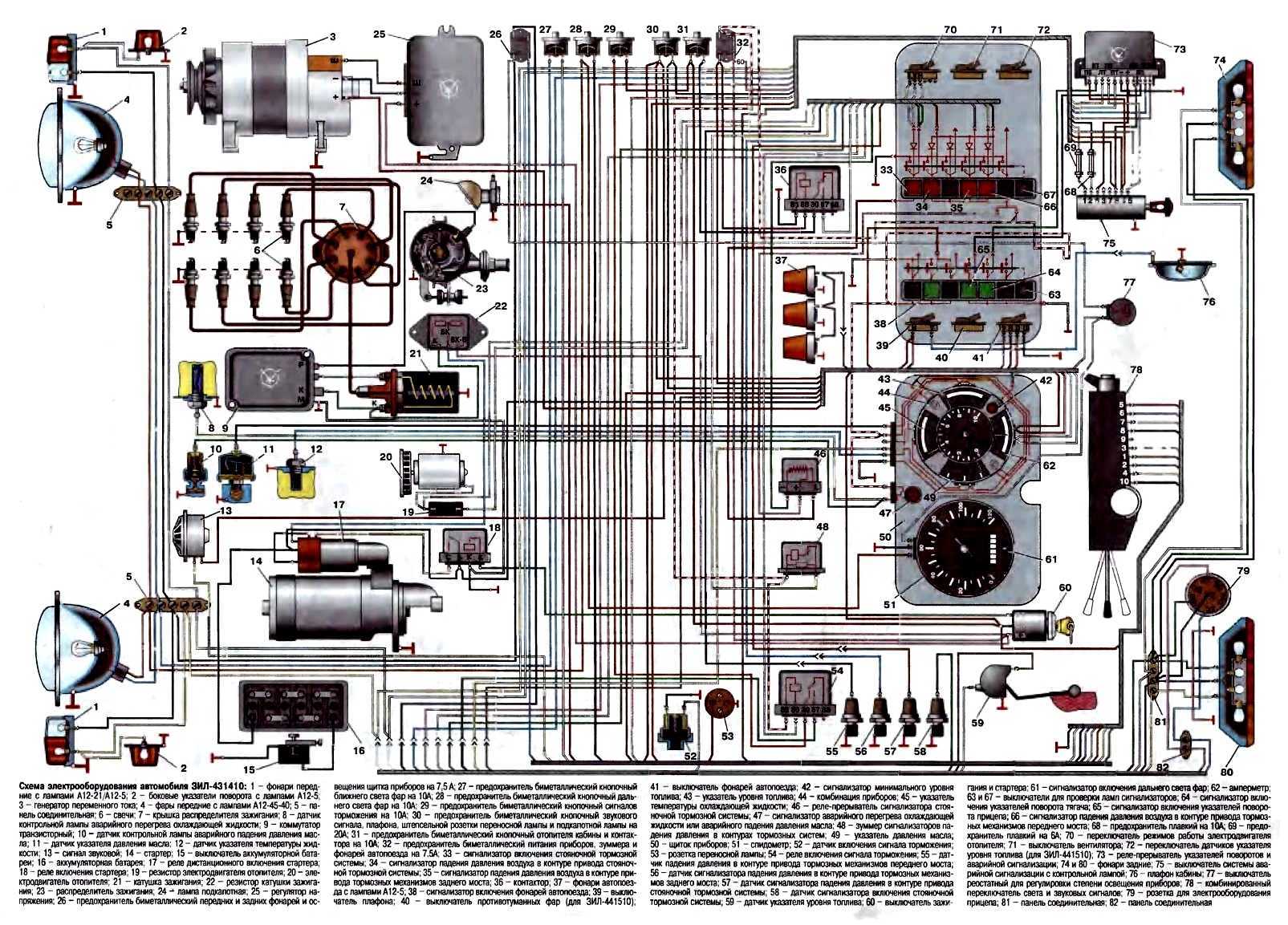

Схема ЗИЛ БЫЧОК

Проверка генератора ЗИЛ

Проверку работы приборов электрооборудования производят на специальных стендах или непосредственно на автомобиле.

Простейшие способы проверки генератора постоянного тока без снятия его с автомобиля состоят в следующем:

1) при средних оборотах двигателя включить свет фар. Если стрелка амперметра стоит на нуле или показывает зарядку, то генератор исправен;

2) пустить двигатель; включить все лампы сети; отъединить провода В, Ш и Я реле-регулятора от зажимов; наконечники этих проводов Соединить вместе.

Изолировать от Массы автомобиля; постепенно увеличивать число оборотов двигателя от холостого хода до средних его оборотов. При исправном генераторе величина тока по показаниям амперметра должна возрастать соответственно возрастанию числа оборотов двигателя. При данной проверке нельзя допускать, чтобы величина тока превосходила указанную на шкале амперметра. При остановке двигателя нужно немедленно разъединить наконечники реле—регулятора;

проверка генератора

3) замкнуть зажим Я генератора через лампу или вольтметр на массу. Если при этом показания вольтметра будут в пределах 13,5—15 в для 12-вольтового и 27—30 в для 24-вольтового генераторов, то генератор исправен. Если напряжение меньше указанного то следует на несколько секунд замкнуть зажимы Я и Ш генератора. Если при этом напряжение повысится, то не исправен реле-регулятор.

Генератор `можно проверять также переносными приборами ЛЭ—1, 3-5 и 3-7 и стационарными контрольно испытательными стендами.

При установке на автомобиле генераторов Г-250 и Г—270 запрещается пуск двигателя при отключенном плюсовом проводе между генератором и реле регулятором, так как ЭГО приводит к возникновению на выпрямителе повышенное напряжения, которое может вывести из строя (пробить) диоды. Запрещается также ; даже кратковременное соединение клемм генератора и реле регулятора с массой при проверке исправности генератора на искру.

Для контроля выпрямителя к его положительному и отрицательному зажимам подключают вольтметр или контрольную лампу и отъединяют провод от зажима Б реле- регулятора. При исправном выпрямителе при включении потребителей напряжение должно быть более 12 в. ‚

реле регулятор ЗИЛ

Реле-регуляторы можно проверить с помощью переносного вольтметра и реостата. Исправность регулятора напряжения проверяют при отключенной аккумуляторной батарее, замеряя напряжение генератора при 3000 об/мин. якоря и силе тока, равной половине номинальной величины. Нагрузку создают реостатом, включенным между массой автомобиля и зажимом Б реле регулятора. Вольтметр присоединяют параллельно реостату.

При исправном регуляторе напряжения показания вольтметра должны находиться в пределах 13,5—15 в. Для контроля реле обратного тока один зажим вольтметра присоединяют к зажиму Я реле—регулятора, а второй—к массе автомобиля. Реостатом устанавливают нагрузку 8—10 в. Плавно повышая число оборотов якоря генератора, узнают, при каком напряжении происходит замыкание контактов реле. Ограничитель силы тока проверяют по силе тока, отдаваемого генератором при постоянном уменьшении сопротивления реостата.

Реле-регулятор можно проверить непосредственно на автобусе. Для этого необходимы вольтметр постоянного тока со шкалой до 30 в и амперметр постоянного тока со шкалой 60—0—60 а.

На автобусе реле включения проверяют при подключенной аккумуляторной батарее. Для этого между клеммой Я реле-регулятора и массой включают контрольную лампочку на 12 6, (рис. 261). При включении зажигания контрольная лампочка должна загораться.

При проверке на автобусе регуляторов напряжения и ограничителя тока пускают двигатель, затем отсоединяют провод, идущий от стартера к клемме Б реле регулятора, включают Вольтметр между массой и клеммой Б реле-регулятора и подключают амперметр между проводом, отъединенным от клеммы Б, и клеммой Б реле-регулятора.

Особенности электрооборудования

На автомобиле использовалась традиционная для отечественного автопрома:

1. Однопроводная схема, где роль второго провода выполняет металлический кузов автомобиля;
2. Все электрооборудование рассчитано на напряжение 12 В;
3. Стартер работает от напряжения 24 В (для этого устанавливается второй аккумулятор);
4. Основные цепи защищены плавкими предохранителями;
5. В качестве основы согласно унификации деталей использовалась электропроводка ЗИЛ 4331 – преемника ЗИЛ 130.

Заводская инструкция указывала каталожные индексы применяемых деталей

Особенности проводки кабины

Унаследовав от «больших» собратьев высокую кабину, конструкторами без особых изменений была задействована и внутрисалонная схема проводки ЗИЛ Бычок.

Это позволило:

1. удешевить расходы на сборку;
2. а для потребителей – предложена приемлемая цена на «развозной» городской грузовик.

Фото кабины, унифицированной со старшими моделями прошлых лет

Старая кабина унаследовала и некоторые «особенности» предшественника.

В связи с чем, эксплуатирующие данный автомобиль владельцы вынуждены были своими руками дорабатывать недочеты, а именно:

1. мощности электрического насоса омывателя не хватало, поскольку вода вначале подавалась на правую щетку, затем на среднюю и только потом на щетку стеклоочистителя со стороны водителя;
2. дополнительная врезка в капот двух распылителей решала проблему.

Панель приборов

Основные трудности в эксплуатации возникают в работе:

1. замка зажигания;
2. выключателя массы (расположен за аккумуляторным ящиком).

В панели приборов использовалась модернизированная проводка ЗИЛ 4331

Разборка стартера

Стартер нужно разбирать в следующем порядке.

1. Отвернуть гайку и отсоединить вывод от выводит болта реле стартера.
2. Отвернуть три винта и снять кожух.
3. Отвернуть винты крепления ярма реле к крышке стартера и снять реле.
4. Вынуть щетки из щеткодержателя.
5. Отвернуть стяжные шпильки стартера.
6. Снять крышку со стороны коллектора, предварительно отсоединив изолированные щетки от щеткодержателей.
7. Снять корпус стартера.
8. Отвернуть гайку, крепящую ось рычага, вывернуть ось и вынуть рычаг.
9. Вынуть якорь с приводом в сборе из крышки со стороны привода.
10. Снять с вала якоря упорную шайбу и, отодвинув вправо упорное кольцо, снять с вала с помощью отвертки замковое кольцо, затем снять якорь с вала.
11. Для осмотра контактов тягового реле отвернуть гайку с выводного болта обмоток реле и гайку с контактного болта; отвернуть три винта, крепящие контактную крышку, и вынуть плунжер вместе с контактным диском.

Соединение приборов системы освещения и сигнализации

Строительные машины и оборудование, справочник

Электрическая схема автомобиля ВАЗ 2115

Категория:

Электрооборудование автомобилей

Все приборы системы освещения и световой сигнализации соединены между собой и с источником тока проводами по однопроводной системе, при которой вторым проводом являются металлические части автомобиля — масса.

Для удобства монтажа провода имеют различную расцветку. Провода, идущие в одном направлении, объединяются в пучки с общей предохранительной оболочкой. Пучки прикреплены на шасси автомобиля скобами. Провода между собой соединены промежуточными колодками с клеммами.

Схема системы освещения и световой сигнализации автомобиля ЗИЛ-130 приведена на рис. 1. В систему входят: две передние фары с двухнитевыми лампами ближнего и дальнего света; два подфарника с двухнитевыми лампами габаритного света и указателя поворотов; колодки соединительных клемм 3; задние фонари с лампами заднего света и лампами стоп-сигнала и указателя поворота; плафон кабины; подкапотная лампа; штепсельная розетка для переносной лампы; штепсельная розетка для прицепа; лампы освещения приборов; контрольная лампа 46 указателя поворотов; контрольная лампа дальнего света фар; главный переключатель света; ножной переключатель света; выключатель плафона; переключатель указателя поворотов с прерывателем и контрольной лампой; включатель стоп-сигнала; тепловые биметаллические предохранители. Система освещения питается от общих источников тока: генератора и аккумуляторной батареи, включенных в систему освещения через клеммы релегулятора, клеммы замка зажигания, контрольную лампу зарядки батареи, клемму тягового реле стартера и клемму вспомогательного реле. Переключатель указателя поворотов соединен с источниками тока через замок зажигания и действует только при включенном зажигании.

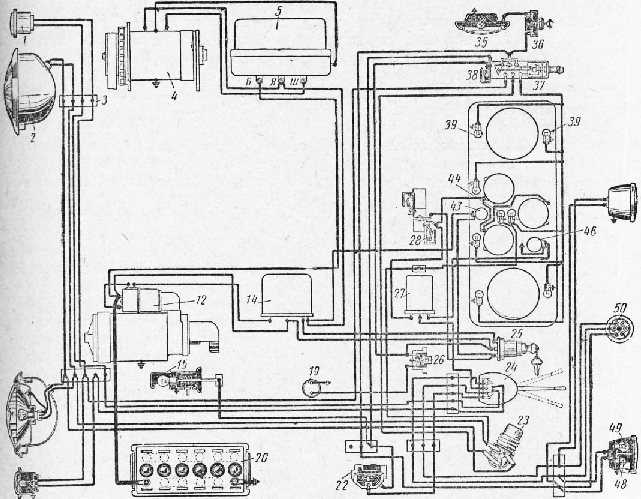

Рис. 1. Схема системы освещения автомобиля ЗИЛ-130

Электрическая цепь на переднюю фару следующая. При питании от батареи: плюсовая клемма батареи — провод — клемма тягового реле стартера — провод — клемма вспомогательного реле 14 стартера — провод — клемма замка зажигания — клемма кнопочного термобиметаллического предохранителя 26 — термобиметаллический предохранитель — главный переключатель света — провод — ножной переключатель — провод — спираль накала лампы передней фары — масса — минусовая клемма батареи.

При питании от генератора ток сначала идет по следующей цепи: плюсовая щетка и клемма Я генератора — провод — клемма Я реле-регулятора — обмотки ограничителя тока и реле обратного тока — клемма Б реле-регулятора — провод — клемма тягового реле стартера и далее по тому же пути, что и для батареи. Проходя через спираль накала лампы на массу, ток возвращается в генератор через минусовую его щетку. По аналогичной цепи ток идет к другим световым точкам.

Обзор ЗИЛ 131

Ровно 40 лет грузовик ЗИЛ 131 сохранял одну и ту же модификацию. С 1987-го года начали производить 3 вида автомобиля:

• с карбюратором;

• с дизельным мотором;

• для потребностей граждан с неэкранированной проводкой.

Автомобили отличаются высокими эксплуатационными характеристиками. В конструктивном плане присутствуют новшества, которые ранее разработчиками не использовались:

• стоит 16-ти клапанный бензиновый мотор с V-образным размещением цилиндров;

• подключение экранированной герметичной проводки;

• стандартная система зажигания стала бесконтактной с электронным механизмом.

Авто ЗИЛ 131 снабжен стартером модели СТ 130К4. Эта деталь представляет собой электрический двигатель с приводом и реле.

Электрическая составляющая автомобиля претерпела серьезные изменения. В схеме проводки ЗИЛ 131 содержатся самостоятельные компоненты и системы, каждая из которых отвечает за выполнение различных функций:

• система зажигания;

• запуск мотора;

• энергоснабжение;

• освещение и сигнализация;

• набор измерительных приборов.

Благодаря совершенствованию системы зажигания, ее герметизированной, экранированной схеме, ЗИЛ 131 предназначен для использования в сложных условиях.

При рассмотрении цветной схемы электропроводки ЗИЛ 131 можно выделить присутствие некоторых характерных особенностей. В первую очередь, сложности по эксплуатации часто возникают по причине недостатка узлов и конструктивных элементов. Ряд проблем:

• экранированная проводка состоит из материалов низкого качества;

• ввиду большого количества электроники в схеме оборудования системы зажигания затрудняется обслуживание;

• часто конденсатор прекращает работу, что вынуждает переходить на контактную схему.

Автомобиль ЗИЛ 131 довольно надежен и прочен. Это подтверждается многолетним использованием агрегата в разных направлениях.

Принцип работы СЗ

СЗ любого ДВС предназначена воспламенять ТВС в цилиндрах. Воспламеняется смесь благодаря возникновению искры, которая поступает на контакт свечи. Свеча находится в каждом цилиндре. Работа свечей осуществляется в строгом порядке в заданное время. Эффективная работа двигателя зависит не только от возникновения искры, но и от силы ее тока, что также является одной из функций СЗ.

Источником питания автомобиля является аккумуляторная батарея, которая вырабатывает ток определенной силы. Напряжения, которое поступает от аккумулятора недостаточно, чтобы воспламенить горючую смесь. Решение этой задачи возложено на СЗ. Она увеличивает напряжение, которое поступает от АКБ, и подает его в нужный момент на определенную свечу. Силы поступившего тока хватает, чтобы возникла искра, способная зажечь ТВС.

Основные этапы любой СЗ:

• накопление нужного заряда;
• преобразование низковольтного тока в высоковольтный;
• распределение заряда;
• образование искры на свечах;
• воспламенение горючей смеси.

К СЗ предъявляются такие требования:

1. Подавать искру в заданное настройками газораспределительной системы время на свечу конкретного цилиндра. Работа цилиндров должна быть синхронизированной, тогда двигатель будет работать стабильно.
2. Искра должна появляться в свече с точностью до десятых долей секунды в заданный настройками системы момент. Это задается в настройках. Другими словами, если искра будет образовываться раньше или позже буквально на секунду, машина не заведется.
3. Для получения необходимой мощности искры СЗ должна быть так настроена, чтобы воспламенять ТВС с определенной плотностью и конкретными пропорциями топлива и воздуха.
4. Обеспечивать надежность работы двигателя, функционирование которого начинается с образования искры и воспламенения топливной смеси.

Чтобы понять, как работает двигатель нужно разобраться в работе СЗ (автор видео — Александр Крупко).

Политика модификаций

Имея столь серьезную поддержку и признание, автозавод с 1967 года получил заказы на модификацию ЗИЛ 130. Особо следует выделить 2 направления:

1. Выпуск моделей, способных нести службу в Заполярье (при температуре ниже -45С). Эти автомобили производились для осваивания месторождений в Сибири и на Дальнем востоке;
2. Выпуск моделей, предназначенных для работы в тропиках (при 100% влажности). Их производили для зарубежных стран, которым помогало советское правительство.

Фото плаката 60-х: ЗИЛ-130 в тропическом исполнении

Модификация ЗИЛ 130С

В 70-е годы в Сибири были открыты многие месторождения полезных ископаемых. Цена добычи была низкой, и для их разработки требовались грузовые автомобили, способные работать в суровых климатических условиях.

Для Севера инструкция ЗИЛа предусматривала оранжевый цвет – для большей заметности во время снегопадов

О том, с какими трудностями сталкивались автомобили в условиях Крайнего Севера, вы можете судить по видео, представленному в нашей статье. Это черно-белая копия, воссозданная из архивных материалов Завода имени Лихачева, наглядно демонстрирует возможности грузового автомобиля ЗИЛ 130 С.

Тематическое видео смотрите в конце статьи.

Среди комплектации ЗИЛ 130С (Сибирь) следует отметить особенности электрооборудования:

1. Предпусковой обогреватель с автономным источником питания;
2. Кабина с двойным остеклением и дополнительным автономным отопителем, оснащенным электрическим вентилятором повышенной мощности;
3. Противотуманные фары и прожектор-искатель с управлением из кабины;
4. Два независимых бензобака с указателем уровня топлива на приборной панели;
5. Указатель температуры электролита аккумуляторной батареи.

Предпусковой обогреватель обеспечивал запуск двигателя при отрицательных температурах

Специальные версии

Также грузовые модификации различались по заказчикам:

1. Для министерства обороны (МО);
2. Для аварийно-спасательных служб (в основном пожарных);
3. Для гражданских предприятий.

В частности, для армейских нужд автозавод приступил к выпуску автомобиля ЗИЛ-130Е, на который:

1. устанавливалась экранированная электропроводка ЗИЛ 130;
2. генератор переменного тока Г-51 (450 Вт мощности и силой тока 40А);
3. реле-регулятор напряжения РР-51;
4. прерыватель-распределитель зажигания Р-102;
5. высоковольтная катушка зажигания Б-102Б;
6. электрический стартер СТ-2;
7. свечи зажигания СН-307.

Памятник на территории Управления МЧС в Белгороде, установленный своими руками

Особенности электрооборудования

Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:

1. Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
2. Бесконтактная система зажигания с электронным коммутатором;
3. Автомобильный генератор переменного тока увеличенной мощности;
4. Экранированная герметичная электропроводка ЗИЛ 131.

Бесконтактная система зажигания

На автомобилях ЗИЛ 131 впервые применили бесконтактную систему зажигания, отличавшуюся от традиционной улучшенными параметрами искрообразования:

1. В контактной системе постоянный ток от аккумулятора проходит через первичную обмотку катушки зажигания;
2. В бесконтактной – в цепи между АКБ и катушкой подключается конденсатор;
3. Он накапливает высокое напряжение, заряжаясь электронной схемой.

Недостатки

Как и любая другая техника, самосвал ЗИЛ-45065 имеет и ряд своих недостатков, среди которых следует отметить:

1. Меньшую грузоподъемность, чем у современных зарубежных аналогов этого же класса;
2. Морально устаревшую конструкцию и многие технические решения;
3. Низкий уровень комфорта в кабине по современным меркам;
4. Большой расход топлива по современным меркам;
5. Частое появление различных поломок и неисправностей при отсутствии регулярного технического обслуживания.

Сейчас приобрести подержанный самосвальный грузовик ЗИЛ-45065 можно по средней стоимости в пределах от 120 тысяч и до 190 тысяч рублей. Такой ценник, как правило, имеют модели, выпущенные в период с 1993 по 1996 год. Более поздние версии имеют среднюю стоимость в пределах от 210 до 330 тысяч рублей.

Стоит отметить, что цена автомобиля складывается с учетом таких факторов, как год выпуска, техническое состояние, а также пробег.

Описание системы и схема зажигания зил 130, диагностика сз и установка по схеме

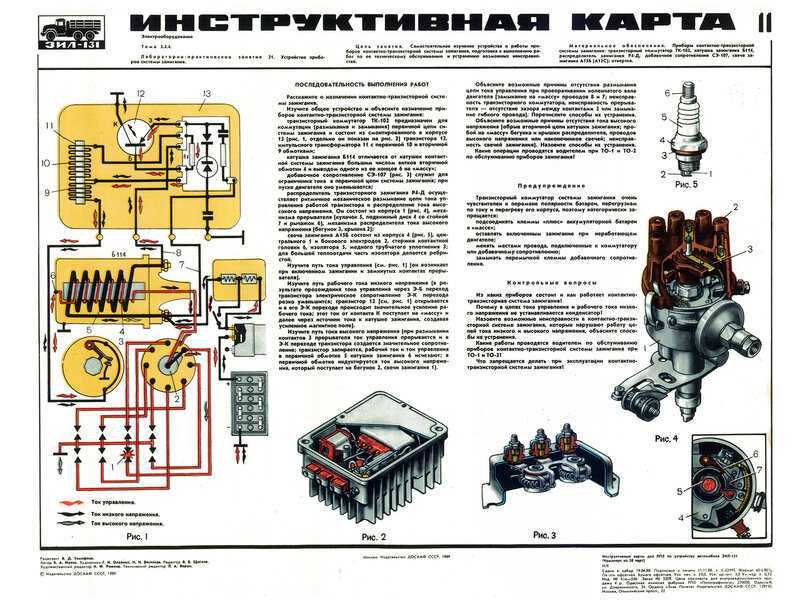

ПРОВЕРКА И РЕГУЛИРОВКА ПРИБОРОВ КОНТАКТНО-ТРАНЗИСТОРНОЙ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131

Для обеспечения безотказной работы системы зажигания, повышения долговечности и снижения трудоемкости при техническом обслуживании приборов применена контактно-транзисторная система зажигания, которая с 1967 г. применяется на некоторых выпускаемых автомобилях ЗИЛ-130 и ЗИЛ-131 А. С 1968 г. все указанные автомобили, выпускаемые заводом, комплектуются приборами контактно-транзисторной системы зажигания.

Схема подключения приборов в общую схему системы зажигания автомобиля ЗИЛ-130 и ЭИЛ-131А показана на рис. 25.

Прерыватель-распределитель 2 (Р4-Д) по конструкции такой же, как и Р4-В, но он не имеет конденсатора. Катушка 8 зажигания Б114 имеет только два клеммных вывода низкого напряжения и один высокого напряжения. Добавочное сопротивление 4 (СЭ107) отделено от катушки зажигания, оно имеет два последовательно включенных сопротивления. Транзисторный коммутатор 7 ТКЮ2 является главным электрическим прибором, который разгружает контакты прерывателя от электрической перегрузки и увеличивает их долговечность, а также облегчает пуск двигателя в холодное время года. В новой контактно-транзисторной системе зажигания контакты прерывателя нагружены только током управления транзистора (до 0,8 а), а не полным током первичной цепи катушки зажигания (до 7 а), благодаря чему они почти не подгорают и не подвергаются эрозии и поэтому длительное время не нуждаются в зачистке. В то же время из-за малого тока, разрываемого контактами и не могущего пробить пленку масла и ее окись, следует особенно тщательно следить за чистотой контактов. При замасливании контактов необходимо их промывать чистым бензином (при ТО-2)

Если автомобиль эксплуатировали длительное время и на контактах прерывателя образовался слой окиси, то их нужно осторожно прочистить абразивной пластинкой или мелкой стеклянной шкуркой зернистостью 100, не допуская при этом съема металла, так как это сокращает срок службы контактов

Зазор в контактах прерывателя Р4-Д рекомендуется проверять не реже чем через 10 тыс. км пробега автомобиля. Beличина зазора между контактами прерывателя должна быть 0,3—0,4 мм. При этом зазор между электродами свечей зажигания остается таким же, как при обычной системе зажигания, т. е. 0,85—1,0 мм.

При проверке работоспособности схемы (ом. рис. 25) приборы контактно-транзисторной системы зажигания должны быть подключены к аккумуляторной батарее 1, стартеру 6 и включателю 5 так, как показано на схеме. Затем следует разомкнуть контакты прерывателя, включить зажигание и проверить напряжение в схеме. При исправной схеме и нормально работающих приборах напряжение должно иметь следующие пределы, в:

На клемме Б. 12,0—12,2

» » катушки зажигания . 7—8

» » Р транзисторного коммутатора. 3—4

Провода вольтметра следует присоединять так: один конец к клемме, другой к массе.

Если схема с приборами исправна, а на клемме Р коммутатора при разомкнутых контактах прерывателя нет напряжения, то это будет показывать, что коммутатор неисправен и его следует заменить.

В том случае, когда нет запасного коммутатора, транзисторную систему зажигания можно перевести на нетранзисторную, заменив катушку зажигания Б114 на Б13 со своим добавочным сопротивлением, и установив на прерыватель конденсатор, или заменив прерыватель-распределитель Р4-Д на Р4-В.

Работоспособность системы зажигания и ее приборов можно также проверить по наличию искры в зазоре между массой двигателя и высоковольтным проводом, соединенным с высоковольтным ВЫВОДО.М катушки зажигания. При исправной системе зажигания искра должна пробивать воздушный зазор величиной 3—10 мм.

При проверке работоспособности схемы и приборов, а также в процессе их эксплуатации не рекомендуется менять местами провода, идущие к клеммам катушки зажигания Б114, коммутатора ТК102 и добавочного сопротивления СЭ107, так как этим можно вызвать необратимое повреждение транзисторного коммутатора.

Рис. 25. Схема контактно-транзисторной системы зажигания: В К, Б, К — клеммы катушки зажигания и добавочного сопротивления; AM — центральная клемма; С Г — клемма стартера; КЗ — клемма провода, отключающего добавочно! сопротивление катушки зажигания во время пуска двигателя; Р — выводная клемме провода, идущего от транзисторного коммутатора к прерывателю распределителя

голоса

Рейтинг статьи

Предохранители

В системе электрооборудования автомобилей ЗИЛ 131 и 130 могут быть установлены следующие предохранители:

p, blockquote 3,0,1,0,0 —>

• биметаллический предохранитель на 20 А с автоматическим замыканием в цепи наружного освещения и ламп освещения приборов, расположен на центральном переключателе света (под приборной панелью);
• предохранитель на 20 А с автоматическим замыканием для цепей звукового сигнала и переносных ламп; установлен на отдельной панели за щитком кабины слева;
• блок предохранителей с автоматическим замыканием (два предохранителя на 6/7,5А каждый) в цепях питания электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворота; установлен на той же панели, что и предохранитель звукового сигнала (на более ранних годов выпуска отсутствовал).

Более подробно смотрите на схема.

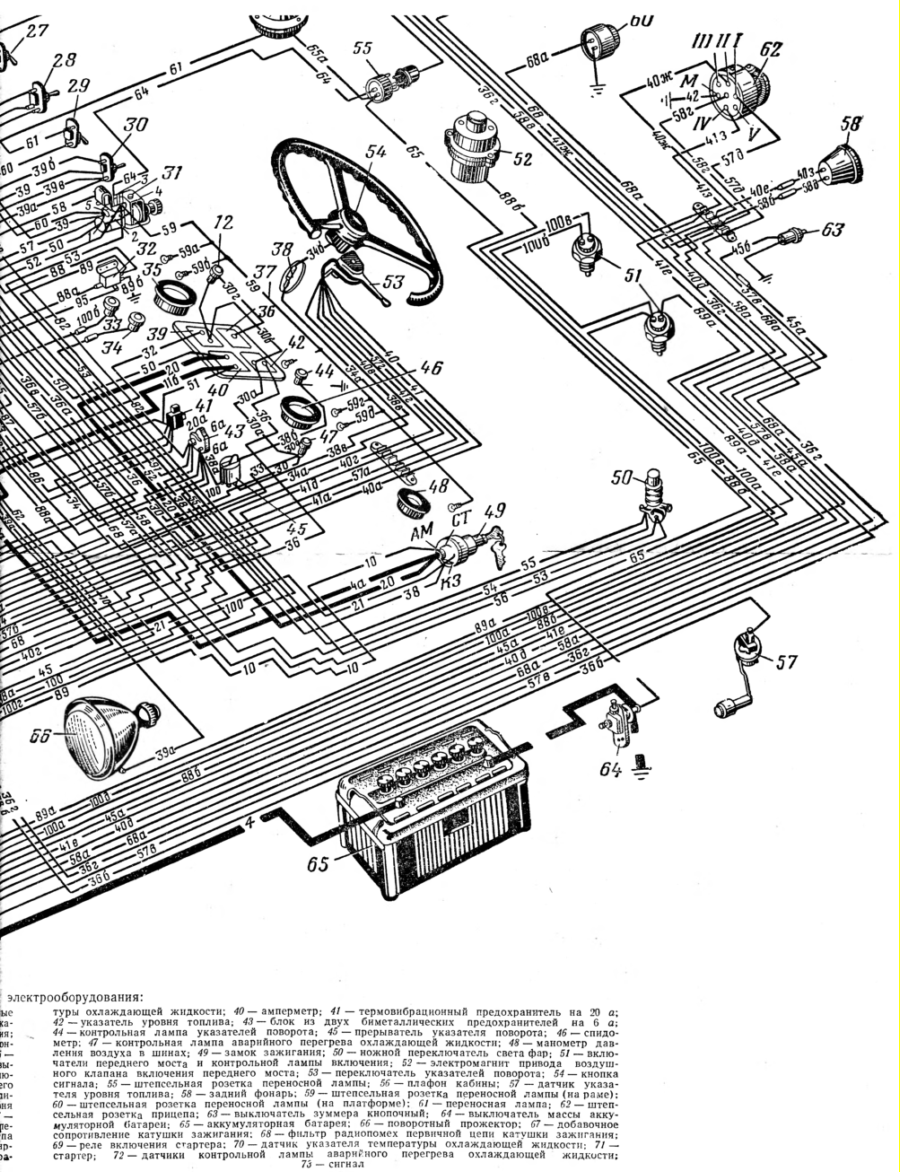

Электросхема ЗИЛ 131

Обозначение

1 — Фара головного света; 2 — Передний фонарь; 3 — Боковой повторитель указателя поворота; 4 — Генератор; 5 — Подкапотная лампа ПД308А; 6 — Аварийный вибратор РС 331; 7 — Свеча зажигания; 8 — Датчик контрольной лампы аварийного перегрева ТМ102; 9 — Прерыватель распределитель; 10 — Датчик температуры охлаждающей жидкости ТМ100В; 11 — Электрический сигнал С311-01; 12 — Реле стартера РС502; 13 — Стартер СТ2А; 14 — Регулятор напряжения РР132К; 15 — Транзисторный коммутатор ТК200-01; 16 — Катушка зажигания Б118; 17 — Добавочный резистор СЕ326; 13 — Фильтр радиопомех ФР82Ф; 19 — Конденсаторный фильтр ФР132Т; 20 — Реле включения переднего моста РС523; 21 — Зуммер РС 508; 22 — Розетка рации В47К; 23 — Электродвигатель отопителя 192.3730; 24 — Конденсатор электродвигателя отопителя КБП-С125-40-1,0; 25 — Резистор электродвигателя отопителя СЭ300; 26 — Выключатель 46.3710 принудительного выключения переднего моста; 27 — Переключатель управляемой фары П20-А2; 28 — Переключатель отопителя П20-А2; 29 — Выключатель управляемой фары ВК38-Б; 30 — Электродвигатель вентилятора МЭ11; 31 — Выключатель вентилятора ВК26-А2; 32 -Датчики ММ 124-Д аварийного падения воздуха в тормозной системе; 33 — Выключатель сигнала торможения ВК13-В; 34 — Реле указателей поворота РС57; 35 — Предохранитель 20А ПР2Б; 36 — Предохранитель 6А ПР119-01; 37 — Переключатель указателей поворота П105А-01; 38 — Переключатель света фар П53Б; 39 — Предохранители (2х7,5А) 13.3722; 40 — Прожектор искатель 17.3711; 41 — Аккумуляторная батарея 6СТ-90ЭМ; 42 — Фонарь освещения кабины ФП12-Б (дополнительный); 43 — Выключатель дополнительного фоноря освещения кабины ВК26-А2; 44 — Выключение опозновательных фонарей автопоезда ВК26-А2; 45 — Переключатель датчиков уровня указателей топлива П20-А2; 46 — Выключатель плафона ВК26-А2; 47 — Центральный переключатель света П44-А; 48 — Щиток приборов; 49 — Манометр тормозной системы МД213; 50 — Лампа подсветки приборов; 51 — Контрольная лампа включение привода переднего моста ПП6-Б; 52 — Указатель температуры охлождающей жидкости; 53 — Комбинация приборов КП205; 54 — Амперметр; 55 — Контрольная лампа дальнего света фар ПД20-Д1; 56 — Спидометр СП201А; 57 — Манометр системы регулирования давления воздуха в шинах МД223-Б; 58 — Замок зажигания ВК350; 59 — Кнопка сигнала; 60 — Контактное устройство электрического сигнала; 61 — Датчик указателя уровня топлива БМ117Д; 62 — Плафон ПК201А; 63 — Опозновательные фонари автопоезда УП101-01; 64 — Контрольная лампа ПД20-Е аварийного падения давление воздуха в системе тормозов; 65 — Контрольная лампа ПД20-Е1 аварийного падения давления масла; 66 — Указатель давления масла в двигателе; 67 — Указатель уровня топлива в баке; 68 — Розетка переносной лампы В47К; 69 — Контрольная лампа указателей поворота ПД20-Д1; 70 — Контрольная лампа аварийного перегрева жидкости в системе охлаждения двигателя ПД20-Д1; 71 — Электромагнит 1402.3747 клапана системы включения переднего моста; 72 — Выключатель переднего моста ВК403; 73 — Выключатель контрольной лампы включения переднего моста ВК403; 74 — Выключатель сигнала водителю ВК38-Б; 75 — Выключатель аккумуляторной батареи ВК138Б; 76 — Задний фонарь ФП133А; 77 — Розетка переносной лампы ПС400; 78 — Розетка прицепа ПС3ООА-ЮО; 79 — Фонарь освещения номерного знака ФП134;

p, blockquote 12,0,0,0,0 —> p, blockquote 13,0,0,0,1 —>

Резюме

Несмотря на трудности рыночных времен, автопроизводитель сумел предложить новый грузовик, позволивший ему выстоять в непростых экономических условиях. И хотя отечественные авто не отличаются высоким качеством сборки, самые разные модификации ЗИЛ 5301 по-прежнему несут службу во многих городах и селах.

Надеемся, что и ваш автомобиль прослужит еще долго, а предложенные в статье материалы и фотографии помогут в его самостоятельном обслуживании. Удачи на дорогах!

Специализируясь на выпуске среднетоннажных грузовых авто АМО ЗИЛ в середине 90-х столкнулся с резким сокращением спроса на свою продукцию. Виной тому – политические и экономические процессы в СССР, побудившие автопроизводителя переориентироваться на выпуск совершенно нового класса грузовиков – малотоннажных ЗИЛ 5301.
