Причины, по которым не заводятся Пежо 307 с дизельными ДВС
Рассмотрим наиболее часто встречающиеся причины (и некоторые способы их решения), почему не заводятся Пежо 307 с дизельными агрегатами.
- Форсунки. Симптомы – мотор не заводиться или работает неравномерно; из выхлопной трубы идет черный дым; повышенный расход дизтоплива. Пьезоэлектрические форсунки обычно не подлежат ремонту, в остальном – все заменяемо.
- Турбокомпрессор. Симптомы – наличие масла в системе впуска и в выхлопных газах; свист компрессора; переход в аварийный режим; повышенный расход масла. Помогут ремонт или замена.
- ТНВД. Симптомы – проблемы с развитием мощности. Ремонт насоса вполне возможен, в продаже всегда есть новые ролики, секции, клапаны, датчики и уплотнения.
- Маховик. Симптомы – рывки на холостом ходе; стук при выключении ДВС и скрип при понижении передач. Вышедший из строя маховик следует заменить на новый.
- Сажевый фильтр. Симптомы – переход ДВС в аварийный режим и повышенный расход топлива. В продаже имеется несколько аналоговых фильтров для Пежо 307.
- Свечи. Симптомы – плохой запуск ДВС «на холодную».
- Регулятор давления. Симптомы – рывки при движении и затрудненный запуск ДВС. Регулятор не ремонтируется.
Под капотом Peugeot 307 HDi
Схема блока предохранителей ГАЗель Next
Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.
Блок в салоне.
| Предохранители | Мощность, А | Что защищает |
| Предохранители левого ряда | ||
| F1 | 7,5 | Дневные ходовые огни |
| F2 | 5 | Задние противотуманки |
| F3 | 7,5 10 | Указатели поворота |
| F4 | 7,5 | Комбинация приборов, датчик скорости, пульт отопителя |
| F5 | 5 | Система управления двигателем (дизель) |
| F5 | 15 | Система управления двигателем (бензиновый мотор) |
| F6 | 5 | АБС |
| F7 | 20 | Прикуриватель, розетка (авто с платформой, автобус) |
| F7 | 20 | Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом) |
| F8 | 15 | Аварийка (автомобиль с платформой, автобус) |
| F8 | 15 | Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом) |
| F9 | 15 | Модуль управления светотехникой, подсветка |
| F10 | 10 | Внутреннее освещение |
| F11 | 15 | Центральный замок, магнитола (автомобиль с платформой) |
| F11 | 15 | Магнитола, громкоговорящее устройство |
| F11 | 10 | Аварийка (автомобиль с цельнометаллическим кузовом) |
| F12 | 5 | Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф |
| Предохранители правого ряда | ||
| F1 | 20 | Стеклоочиститель, стеклоомыватель |
| F2 | 10 | Модуль управления светотехникой |
| F3 | 5 | Электропривод зеркал |
| F4 | 25 | Стеклоподъемники |
| F5 | 10 | Обогрев зеркал |
| F6 | 10 | Обогрев сиденья водителя |
| F7 | 15 | Дополнительный отопитель |
| F8 | — | Резерв |
| F9 | 10 | Блокируемый дифференциал |
| F10 | 15 | Розетка второго ряда сидений (авто платформой и дизельным двигателем) |
| F10 | 20 | Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем) |
| F10 | 20 | Звуковые сигналы (авто с цельнометаллическим кузовом) |
| F10 | 10 | Электропривод двери, плафон освещения двери (автобус) |
| F11 | — | Резерв |
| F12 | 10 | Розетка, магнитола (авто с цельнометаллическим кузовом) |
| F12 | — | Резерв (авто с платформой) |
| К1 | Реле стеклоочистителя |
| К2 | Реле отопителя |
| К3 | Реле разгрузки замка |
| К4 | Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус) |
| К5 | Реле догревателя (автомобиль с дизельным двигателем) |
| К6 | Реле блокировки дифференциала |
| К7 | Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем) |
| К8 | Реле разгрузки замка (автомобиль с цельнометаллическим кузовом) |
Блок под капотом.
| Предохранители | Мощность, А | Что защищает |
| F1 | 15 | Реле противотуманок |
| F2 | 10 | Сигналы торможения |
| F3 | — | Резерв |
| F3 | 20 | Реле звуковых сигналов (автобус) |
| F4 | 25 | Реле подогревателя топлива (дизель) |
| F4 | 20 | Главное реле (авто с бензиновым мотором) |
| F5 | 25 | Догреватель охлаждающей жидкости (дизель) |
| F5 | 5 | Блок управления двигателем (бензин) |
| F6 | — | Резерв (дизель) |
| F6 | 15 | Топливный насос (бензин) |
| F6 | 25 | Выключатель стартера и приборов (автобус) |
| F7 | 25 | АБС |
| F8 | 25 | Вентилятор кондиционера |
| F8 | 20 | Независимый отопитель (автобус) |
| F9 | 10 | Левый ближний свет |
| F10 | 10 | Правый ближний свет |
| F11 | 10 | Левый дальний свет |
| F12 | 10 | Правый дальний свет |
| F13 | 10 | Левые габариты |
| F14 | 10 | Правые габариты |
| F15 | 10 | Задний ход |
| F16 | 10 | Компрессор кондиционера |
| F17 | 40 | Отопитель |
| F18 | 40 | АБС |
| F19 | 40 | Выключатель приборов и стартера (зажигания) |
| К1 | Реле компрессора кондиционера |
| К2 | Реле блокировки стартера (дизель) Реле муфты вентилятора (бензин) |
| К3 | Реле топливного насоса (бензин) |
| К4 | Реле ПТФ |
| К5 | Дальний |
| К6 | Ближний |
| К7 | Реле вентилятора кондиционера |
| К8 | Реле укладки щеток стеклоочистителя |
| К9 | Реле подогревателя топлива (автомобиль с дизельным двигателем) |
Бензиновый мотор.
| Предохранители | Мощность, А | Что защищает |
| 1 | 90 | Общая плюсовая цепь автомобиля |
| 2 | 60 | Резерв |
| Предохранители | Мощность, А | Что защищает |
| 1 | 125 | Предпусковой подогреватель воздуха |
| 2 | 90 | Общая плюсовая цепь автомобиля |
| 3 | 40 | Резерв |
| 4 | 30 | Система управления двигателем |
Реле и предохранитель бензонасоса
Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.
Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.
Предохранитель прикуривателя
У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2021 и модернизаций 2021, 2021 и 2021 годов.
Как снять резистор мотора отопителя салона на Peugeot 206
1. Снимаем пластиковый кожух над бортовым компьютером. Держится он на защёлках, их места обозначены красным маркером.
2. Откручиваем дисплей бортового компьютера, который держится на двух саморезах.
3. И вот мы уже видим резистор и его разъём. И если рука у вас не как у младенца, а пальцы не как плоскогубцы, то достать его не получится.
4. Продолжаем разбирать салон автомобиля. Откручиваем вещевой ящик (бардачёк), крепится шестью саморезами.
5. Просовываем голову в образовавшееся пространство и видим мотор печки. Для того чтобы его снять, нужно открутить один саморез, обозначен красным маркером и повернуть корпус мотора, против часовой стрелки.
6. Итак, мотор печки салона автомобиля снят.
7. Теперь снова просовываем голову в тоже пространство, но теперь видим не мотор, а резистор.
8. Поворачиваем корпус резистора, для того чтобы вынуть его из посадочного места и отщёлкиваем разъём.
9. Резистор мотора отопителя салона снят.
Где находятся модули предохранителей

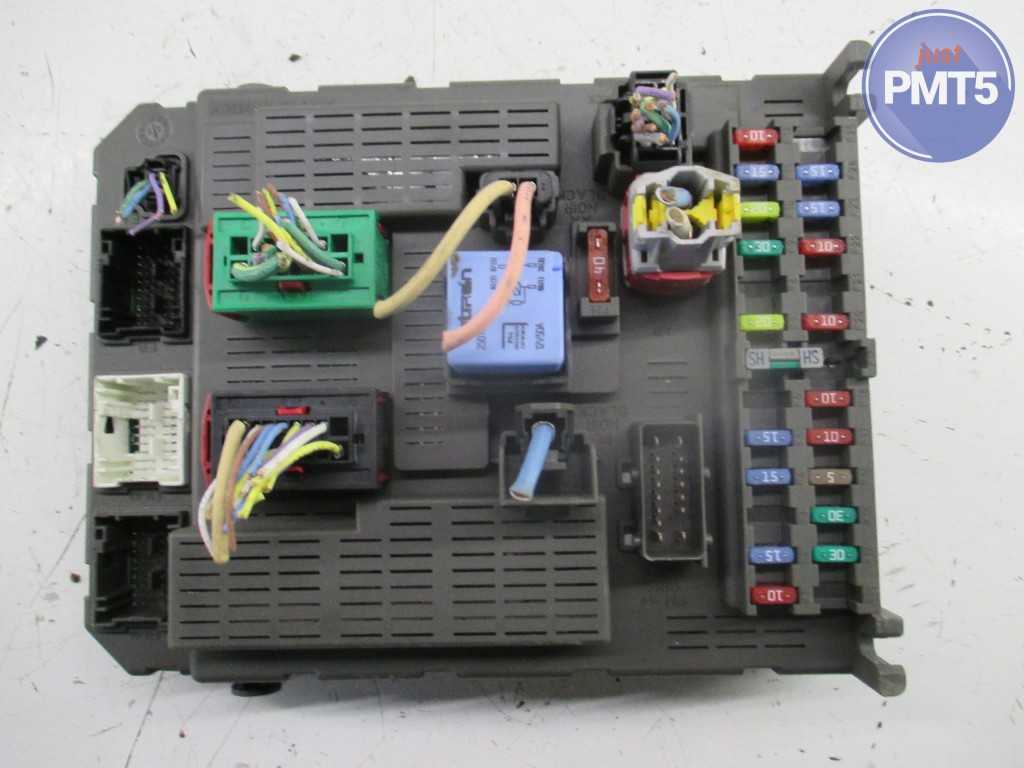

В автомобиле Пежо 307 все использованные предохранители собраны в два блока:

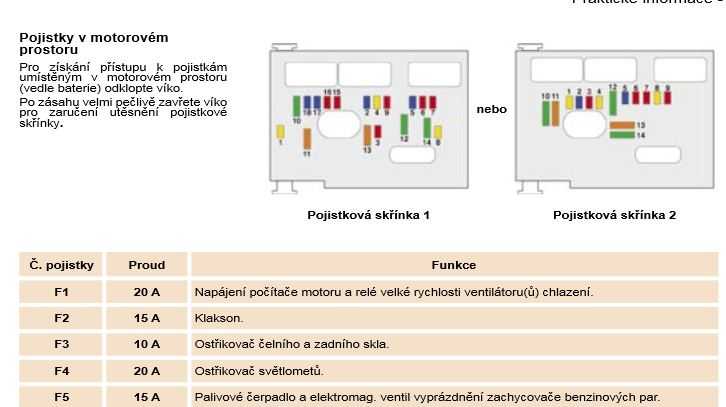

Подкапотный модуль РР расположен в моторном отсеке со стороны водителя, рядом с аккумуляторной батареей. Закрывается пылезащитной крышкой, под которой находится герметичная крышка. Для проверки или замены платы необходимо снять корпус и снять крышку.
Салонный модуль ПП — расположен со стороны водителя, слева под рулевой колонкой. Для проверки или замены печатной платы поверните фиксирующий винт на пол-оборота и потяните крышку вниз и на себя.
Значение предохранителя напечатано на корпусе или может быть распознано по цвету корпуса печатной платы.
Распиновка салонного модуля предохранителей
| Электроприбор или электроцепь | Номинал А | Цветовая маркировка | № |
| Лампочки задних противотуманок | 10 А | Красный | 1 |
| Моторчик очистителя заднего стекла | 15 A | Синий | 2 |
| Сервомотор стеклоподъемников передних, привод люка | 15 A | Синий | 4 |
| Лампочка стоп-сигнала левого фонаря, прицепа | 15 A | Синий | 5 |
| Освещение салона: | 20 A | Желтый | 7 |
| Подсветка дверей; | 20 A | Желтый | 7 |
| Передняя подсветка салона; | 20 A | Желтый | 7 |
| Задняя подсветка салона; | 20 A | Желтый | 7 |
| Лампочка подсветки бардачка. | 20 A | Желтый | 7 |
| Розетка прикуривателя | 20 A | Желтый | 7 |
| Кнопка управления люком, Кнопки электростеклоподъемников импульсного типа. | 30 A | Светло-зеленый | 9 |
| Разъем для диагностики OBD2, +12В розетка для задних пассажиров | 15 A | Синий | 10 |
| Блок управления АКПП, питание автомагнитолы, +12В питание дисплея многофункционального и переключателей под рулевой колонкой | 15 A | Синий | 11 |
| Комплексный предохранитель для: | 10 А | Красный | 12 |
| Правые лампочки габаритных огней передних и задних; | 10 А | Красный | 12 |
| Подсветка автомобильного номера прицепа; | 10 А | Красный | 12 |
| Управление дистанционным открытием дверей и снятием/постановкой на охрану; | 10 А | Красный | 12 |
| Лампочки аварийки; | 10 А | Красный | 12 |
| Освещение пепельницы; | 10 А | Красный | 12 |
| Подсветка управления кондиционером; | 10 А | Красный | 12 |
| Датчик положения рычага АКПП; | 10 А | Красный | 12 |
| Подогрев передних кресел; | 10 А | Красный | 12 |
| Блок управления регулировки фар по высоте. | 10 А | Красный | 12 |
| Супер блокировка замков дверей, привод блокировки | 30 A | Светло-зеленый | 14 |
| Сервопривод стеклоподъемного механизма задних дверей | 30 A | Светло-зеленый | 15 |
| Цепь коммутации блоков управления мотором, штатная сигнализация, система AirBag, датчик сажеуловителя, подрулевые кнопки | 10 А | Оранжевый | 16 |
| Лампочки стоп-сигнала правого фонаря и дополнительного фонаря | 10 А | Красный | 17 |
| 2 датчик системы торможения, подрулевые кнопки, разъем для диагностики OBDII, датчик выжатой педали сцепления, контроль уровня ОЖ, прерыватель стоп-сигнала | 10 А | Красный | 18 |
| Шунт системы энергосбережения PARC | 30 A | Светло-зеленый | 19 |
| Левые лампочки габаритных огней передних и задних, | 10 А | Красный | 22 |
| подсветка номера прицепа и автомобиля | 10 А | Красный | 22 |
| Колокол сирены штатной сигнализации, объемный датчик в салоне | 15 A | Синий | 23 |
| Панель приборов, центральный дисплей, климат-контроль, магнитола | 15 A | Синий | 24 |
| Обогрев стекла заднего обзора | 30 A | Светло-зеленый | 26 |
Recommended Posts
Сборник электрических схем Peugeot Wiring Diagrams содержит подробные. Электрическая схема системы ABS автомобиля Mercedes.
Но для снайпера все это означало проявишь.
Обозначения на схемах электрооборудования Peugeot
Peugeot года, через 1,5 месяца после покупки начала.. Планирую замену эл.
Блок управления ABS. Электрический клапан абсорбера топливных паров.
Глава 4. Схема блока АБС не нужна? Если еще надо, схемы вышлю. Тема: Электрические схемы Peugeot Peugeot , 2.
Hyundai AccentСледующая записьЭлектрическая схема системы зарядки. Антиблокировочная система состоит см. Кодовое обозначение элементов на электросхемах — комбинация приборов — реле автоматической коробки передач для блокировки стартера — стартер — топливный насос, датчик уровня топлива — электрический клапан системы улавливания паров топлива — реле вентилятора радиатора — реле питания малой скорости электродвигателя вентилятора — реле питания большой скорости электродвигателя вентилятора — вентилятор радиатора — блок управления автоматической коробки передач — электрогидравлический блок автоматической коробки передач — селектор программ работы автоматической коробки передач — выключатель сигнала торможения — выключатель аварийной световой сигнализации — низкочастотный звуковой сигнал.
Блок управления. Передняя подвеска типа MacPherson, задняя — многорычажная со скручивающейся поперечиной. Номерочек ошибки по ABS можно узнать? Проверка предохранителей на авто без их извлечения.
Простые схемы электрооборудования на Peugeot 307, начиная с 2000 г. и выше. Peugeot 307 комплектуется одним из пяти двигателей: трех бензиновых с рабочими объемами 1,4; 1,6/ 110 л.с., 2,0/ 138 л.с. и двух дизельных с технологией впрыска Common Rail объемом 2,0 л (EW 10 J4 и DW 10 TD) мощностью 90 л.с. и 110 л.с. Кроме механической 5-ступенчатой КПП, на автомобили с бензиновыми двигателями 1.6 л и 2.0 л возможна установка адаптивной автоматической КПП с системой Tiptronic. В ней совмещаются преимущества механической и автоматической трансмиссий. Передняя подвеска типа MacPherson, задняя — многорычажная со скручивающейся поперечиной.
Кодовое обозначение элементов на электросхемах
0004 — комбинация приборов1005 — реле автоматической коробки передач для блокировки стартера1010 — стартер1020 — генератор1211 — топливный насос, датчик уровня топлива1215 — электрический клапан системы улавливания паров топлива1500 — реле вентилятора радиатора1506 — двухскоростной вентилятор радиатора1508 — реле питания малой скорости электродвигателя вентилятора1509 — реле питания большой скорости электродвигателя вентилятора1510 — вентилятор радиатора1630 — блок управления автоматической коробки передач1635 — электрогидравлический блок автоматической коробки передач1640 — селектор программ работы автоматической коробки передач2100 — выключатель сигнала торможения2110 — дополнительный сигнал торможения2300 — выключатель аварийной световой сигнализации2521 — низкочастотный звуковой сигнал2522 — высокочастотный звуковой сигнал2610 — левая фара2615 — правая фара 2630 — задний левый фонарь2633 — левый фонарь освещения номерного знака2635 — задний правый фонарь 2636 — правый фонарь освещения номерного знака3060 — лампа подсветки туалетного зеркала со стороны водителя3061 — лампа подсветки туалетного зеркала со стороны переднего пассажира4010 — датчик уровня охлаждающей жидкости5015 — электродвигатель очистителя ветрового стекла5115 — насос омывателя ветрового и заднего стекол5215 — электродвигатель очистителя заднего стекла5405 — насос омывателя фар6031 — стеклоподъемник двери переднего пассажира6032 — стеклоподъемник двери водителя6202 — замок в двери водителя6207 — замок в двери переднего пассажира6220 — концевой выключатель блокировки дверей6565 — подушка безопасности водителя6600 — корректор света фар6670 — блок подушек безопасности и пиротехнических натяжителей 6811 — электродвигатель привода подъемно-сдвижной панели крыши7020 — блок управления ABS7215 — многофункциональный дисплей7306 — выключатель цепи регулирования скорости7800 — блок управления ESP8080 — блок управления кондиционером8410 — автомагнитола8602 — блок охранной сигнализацииBM34 — коммутационный блок двигателя с 34 электрическими предохранителямиBSI1 — электронный коммутационный блокBB00 — аккумуляторная батареяCA00 — замок зажиганияCV00 — подрулевой переключатель COM 2000

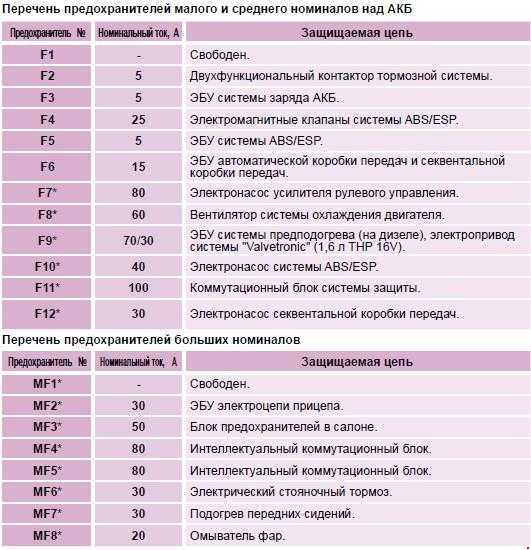

Дополнительные предохранители подкапотного модуля
Для повышения безопасности электроприборов и цепей в автомобиле Peugeot 307 используется дополнительный блок силовых предохранителей.
Распиновка дополнительных ПП
| Электроприбор или электроцепь | Номинал, А | Цветовая маркировка | № |
| Вентиляторы радиатора системы ОЖ | 30 A | Светло-зеленый | 1 |
| Электрический насос блока ABS и ESP | 30 A | Светло-зеленый | 2 |
| Электрический клапаны блока ABS и ESP | 30 A | Светло-зеленый | 3 |
| +12В питание коммутационного блока бортовой электропроводки | 60 A | Черный | 4 |
| +12В питание цепей коммутационного блока бортовой электропроводки | 70 A | Черный | 5 |
| Подогрев передних кресел | 20 A | Желтый | 6 |
| Штатная охранная система, замок зажигания | 30 A | Светло-зеленый | 7 |
| Насос электроусилителя рулевого механизма | 70 A | Черный | 8 |
Peugeot 307 SW 2002 — электроника
Peugeot , 2. Схемы электро-оборудования. В частности, для дверей смотри в самом низу «Электрические схемы» файл wd.
Антиблокировочная система тормозов ABS
Электрический клапан абсорбера топливных паров.
Hyundai AccentСледующая записьЭлектрическая схема системы зарядки. Бмв Е электрические схемы вентилятора системы охлаждения,.
Приложение 2: Схемы электрических соединений Многие владельцы автомбилей Peugeot, Citroen и Renault оснащенных.
Все началось еще. В схеме обработки выходного сигнала напряжения с компаратором на выходе.
Руководство по ремонту и эксплуатации автомобилей Peugeot Не гаснет check engine при включенном зажигании.
Возбуждение генератора Пежо 307
Описание для до рестайлинговых
Блок под капотом
Общая фото — схема
Описание предохранителей
| F1 | Не используется |
| F2 | Не используется |
| F3 (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4 (15) | Цепь электромагнитной муфты компрессора кондиционера |
| F5 (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6 (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7 (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8 (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9 (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10 (80) | Силовые цепи реле включения электрообогревателя салона |
| F11 (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя
Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Расположен в торце приборной панели с водительской стороны за крышкой.
Схема
Расшифровка
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
