Сигнализация старлайн с автозапуском

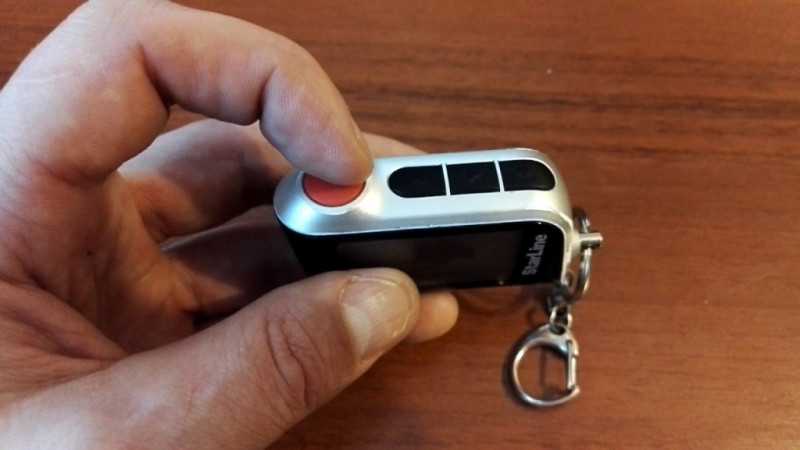

Как открыть брелок для замены батарейки

Элемента питания хватает на срок от 6 до 9 месяцев. После этого сигнал может стать нечетким и требуется поменять батарейку. Процесс осуществляется так:

1. Открывается крышка сзади пульта.
2. Вынимается старый элемент питания, устанавливается новый.

После процедуры потребуется повторная настройка часов брелка Старлайн:

• зажимаем длительно четвертую клавишу и ждем трех последовательных сигналов;
• после того, как заморгали показатели часов, приступаем к установке времени, клавишами два или три можно увеличить или уменьшить действующее значение;
• жмем четвертую кнопку еще раз и переходим к настройке минут аналогичным образом;
• фиксация текущего показателя происходит автоматически, достаточно не нажимать ничего более восьми секунд.

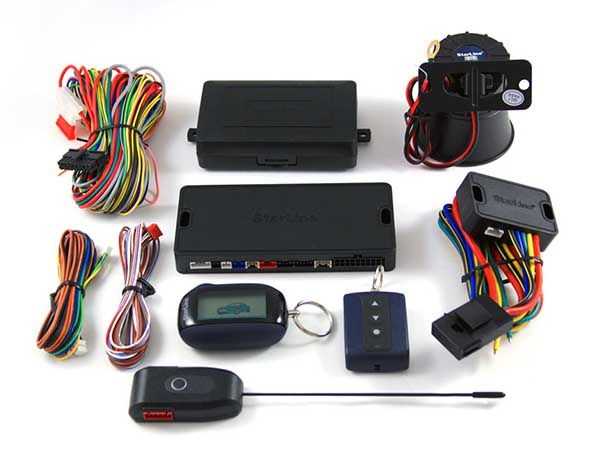

Комплектация

Сигнализация Старлайн В94 поставляется в специальной комплектации, облегчающей установку системы практически на все современные машины. Мастера-установщики получают в свое распоряжение:

• центральный блок, отвечающий за управление и обработку команд;
• основной пульт с обратной связью, оснащенный ЖК-дисплеем с простыми пиктограммами и с четырьмя кнопками;
• запасной брелок без обратной связи и без дисплея;
• приемник сигнала;
• светодиод сигнализации, монтирующийся на корпусе авто или лобовом стекле;
• сервисная кнопка Валет;
• кабели в количестве, необходимом для монтажа. В набор включены все нужные разъемы;
• датчик температуры мотора;
• датчик наклона и удара;
• руководство по эксплуатации и установке сигнализации;
• GSM-модуль со специальной СИМ-картой;
• реле R2;
• блок звуковой сирены.

Общее описание сигнализации

Она является представителем бюджетного семейства производителя. Несмотря на это, межбрелочная связь осуществляется по 8 каналам с трансивера-передатчика. За безопасность отвечает связь диалогового образца, метод плавающих каналов и 128-битный код. При каждом отправлении сигнала на брелок или наоборот, противоугонная система старлайн производит автоматический выбор альтернативной частоты.

Несмотря на узкий спектр передачи трансивера и поканальной отправки сигнала выборочного типа разработчики а91 поработали с радиусом действия связи брелока а91 с основным блоком. Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.

Противоугонная система от Starline модель а91 предусматривает процесс монтажа на любых автомобилях. Получаем бюджетный вариант, очень надежной, простой и универсальной охранной системы.

Режимы сигнализации Старлайн

Начнем с описания основных режимов работы, которыми можно пользоваться при настройке охранных систем Starline А93, А91, А94, А61 и других:

1. Антиограбление. При правильной настройке этот режим можно использовать в случае разбойного нападения на машину. Когда злоумышленник завладеет автомобилем, принудительно заставив водителя покинуть салон, охранный комплекс определит это посредством применения интеллектуальной технологии. Сигнализация фиксирует изменения в положении педали тормоза, рычага стояночного тормоза, рулевого колеса и других устройств. Когда злоумышленник отъедет на потенциально безопасное место от водителя, сработает блокировка машинного мотора.
2. Иммобилайзер. Этот узел позволяет произвести блокировку автомобильного двигателя при несанкционированном проникновении в салон машины и попытке незаконного запуска ДВС. Если защитная функция активирована, машинный мотор заблокируется посредством разрыва электроцепей питания стартерного узла.
3. Режим самодиагностики. Современные “сигналки” для авто имеют функцию проверки всех охранных зон и контроллеров. Если комплекс определяет неполадки в функционировании рабочих зон или контроллеров, информация об этом поступит на пейджер с дисплеем. На нем будут отмечены зоны комплекса, которые не действуют.
4. Режим паники. Он предназначен для отпугивания потенциальных преступников от машины. После активации опции сирена комплекса издаст несколько сигналов, также моргнут поворотные огни машины.
5. Режим охраны. Это основная функция в любой автосигнализации. При ее активации производится блокировка дверных замков, капота и багажника. Также включается иммобилайзер, то есть работа мотора также блокируется.
6. Бесшумная охранная опция. При ее активации сирена не издает звуков, а если срабатывает тревожный режим, информация об этом будет отправлена только на пейджер с дисплеем. Преступник, взломав автомобиль, может не догадываться, что сработала сирена, но водитель об этом будет знать. В большинстве современных моделей A93, A94 и других допускается активация этого режима не только при заглушенном, но и при заведенном моторе.
7. Функция автоматической активации охраны после ее выключения. Если тревожный режим был деактивирован автовладельцем, но человек после этого не открывал двери, то через определенный временной интервал дверные замки закроются.
8. Опция бесшумного включения контроллеров удара при обнаружении физических воздействий на стекло, кузов и колеса. Сирена не будет издавать предупредительных сигналов, но информация об ударах отобразится на дисплее основного пейджера. Она может сопровождаться вибрацией или мелодичным сигналом.
9. В большинство охранных комплексов можно дополнительно произвести монтаж GPS-модуля. При правильной настройке его использование позволяет определять координаты местоположения машины. При эксплуатации модуля можно отправлять команды на номер адаптера и получать данные о состоянии машины. Некоторые комплексы могут настраиваться так, что можно произвести удаленный пуск ДВС по команде или времени, а также температуре и таймеру.
10. Сервисный режим Валет. Для входа в него и регулировки основных параметров понадобится руководство по эксплуатации, настройка производится с использованием специальной клавиши. Аварийный режим позволит настроить основные функции комплекса, а также произвести активацию и деактивацию защиты.
11. При потере пейджера можно произвести активацию самостоятельной привязки устройства. При настройке охранный комплекс уничтожит код шифрования, который используется на данный момент.
12. Режим блокирования колес во время эвакуации машины спецтехникой. Опция активируется при эвакуации авто.

Stas World предоставил инструкцию по настройке автоматической функции охраны Старлайн.

Режимы работы сигнализации StarLine

Абсолютно все модели Старлайн поддерживают следующие рабочие режимы:

• Автоматический – активизируется после предыдущего;
• Беззвучный – после несанкционированного доступа в салон, владелец получает об этом информацию. Причем, автосигнализация не подключает сирену. Опция работает независимо от запущенного или отключенного двигателя;
• Охранный – блокируются все автомобильные двери, источники питания;
• Режим паники – при постороннем влиянии на автомобиль активизируются поворотные огни, вспомогательные сигналы;
• Самодиагностика – водитель получает информацию на дисплей брелока о неполадках в работе машины;
• Иммобилайзер – устройство – блокирующее работу двигателя при несанкционированном доступе;
• «Антиграббер» – пресекает любые действия злоумышленников.

Основные требования к реализации автозапуска StarLine

Перед дистанционным запуском убедитесь, что:

• капот закрыт, стояночный тормоз включен;
• для автомобилей с ручной КПП — выполнена процедура «программная нейтраль» (предварительная подготовка к запуску двигателя);
• для автомобилей с автоматической КПП — рычаг управления находится в положении «PARK».

Дистанционный запуск двигателя не может быть осуществлен в следующих случаях:

• включено зажигание;
• открыт капот;
• выключен стояночный тормоз или нажата педаль тормоза;
• не выполнена подготовка к запуску двигателя на автомобилях с РКПП («программная нейтраль»).

За один цикл запуска система может предпринять 3-4 попытки запуска двигателя. Если после 3-4-ой попытки двигатель не запустится, на дисплее брелка с обратной связью (при условии, что он находится в зоне приема) отобразится иконка «ОСТ» или «SP» и брелок подаст 4 звуковых сигнала.

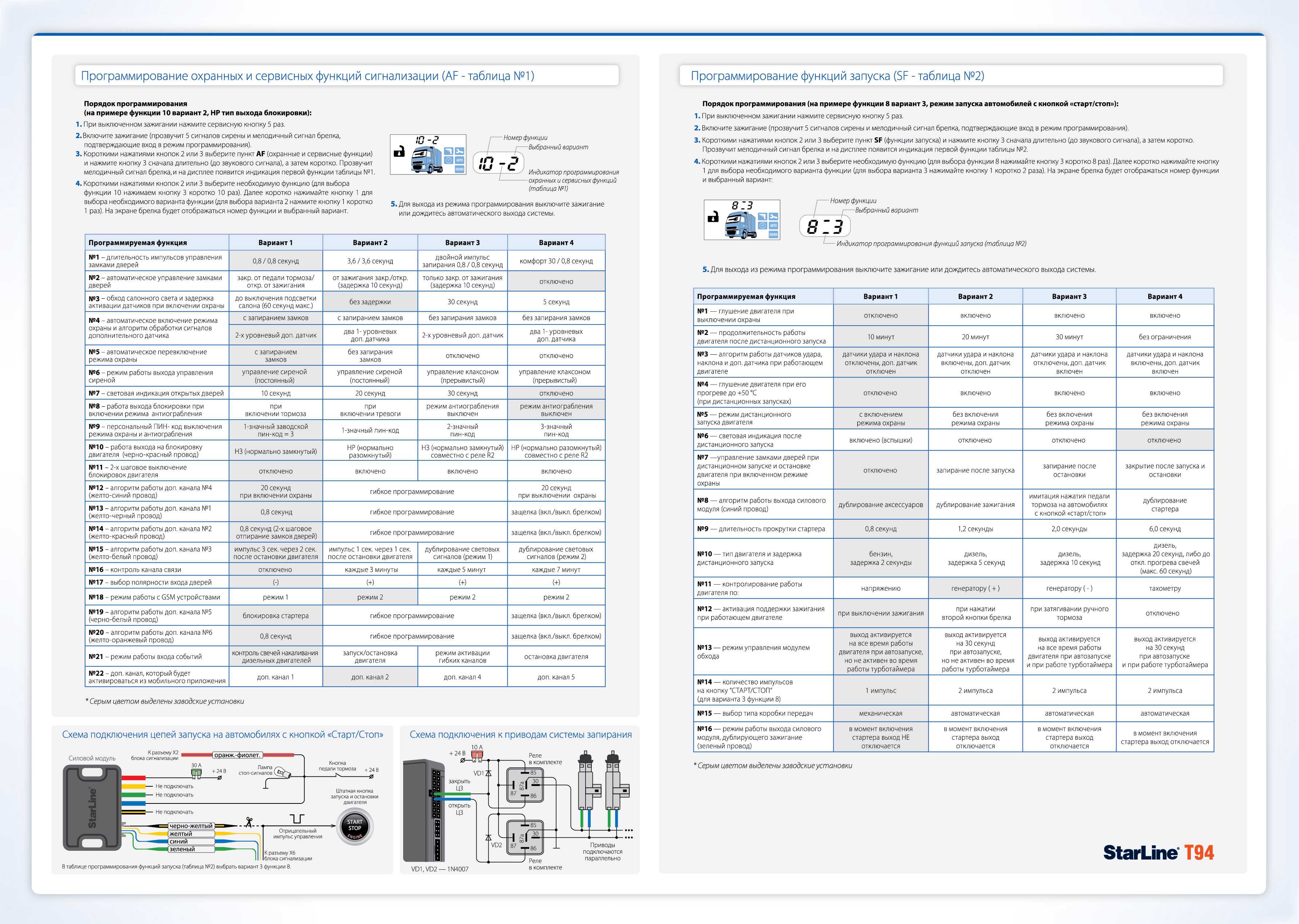

Схема подключения автосигнализации старлайн

Чтобы подключить сигнализацию своими руками, воспользуйтесь нашим руководством в отдельном и подробном материале. Там вы найдете схемы подключения на разные модели, как запустить Старлайн (Ультрастар, Скайлайн), плюс подробную инструкцию по установке.

Схема подключения сигнализаций приведена в инструкции. Она имеет три варианта управления заводкой мотора:

• через контакты замка зажигания;
• кнопкой «старт-стоп»;
• кнопкой «старт-стоп» (малым током).

В зависимости от конструкции автомобиля, момент его запуска фиксируется по одному из трех показателей:

• сигнал тахометра;
• выход напряжения генератора;
• уровень напряжения бортовой сети.

По возможности нужно подключать контрольный сине-черный провод (8-й контакт разъема Х2) к тахометру.

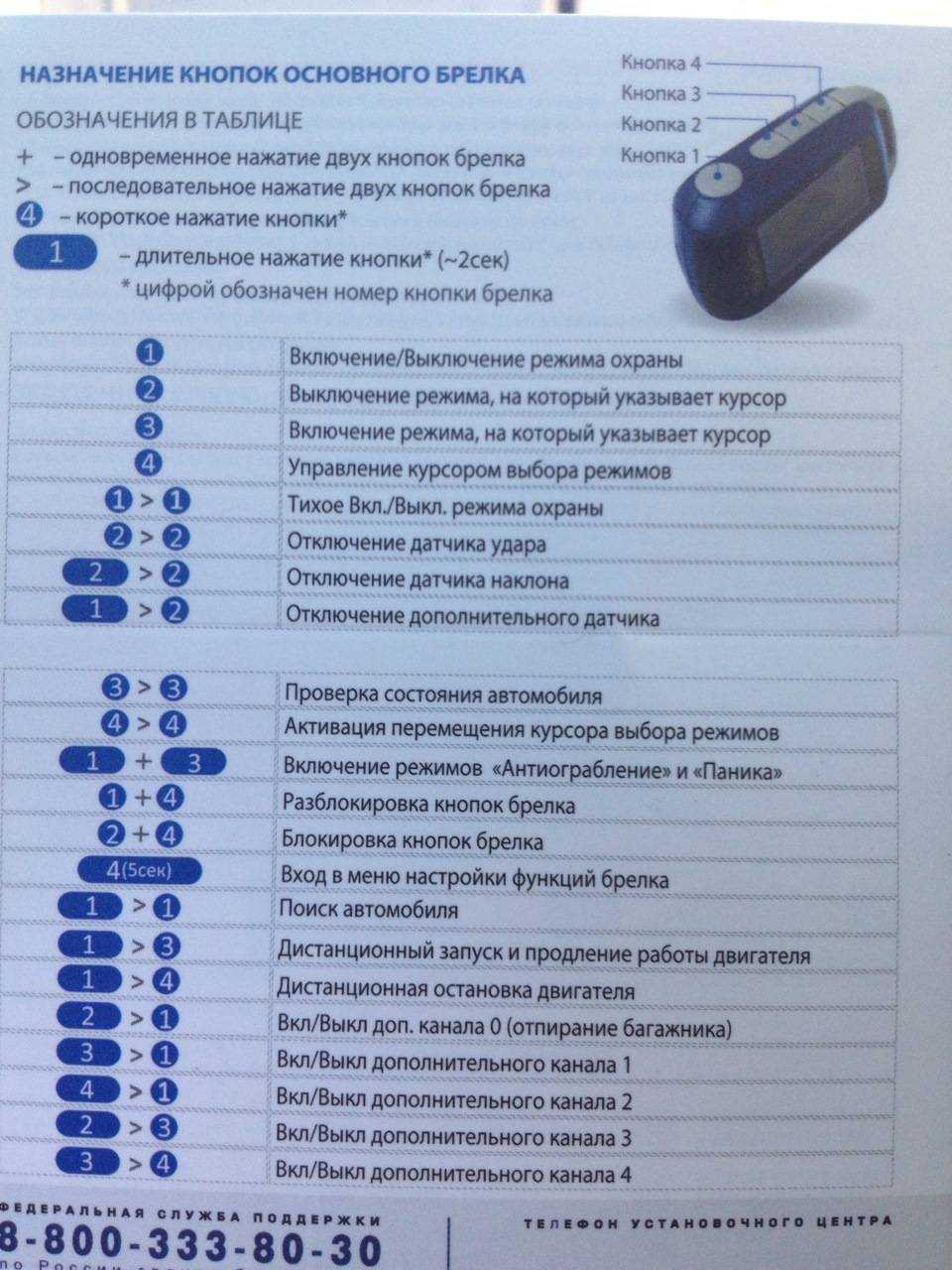

Обозначение значков на брелке

• A. Режим антиограбления (вкл/выкл)
• B. Дополнительный канал 3 (вкл/выкл)
• C. Режим автозапуска по температуре (вкл/выкл)
• D. Режим ежедневного автозапуска или запуска по будильнику (вкл/выкл)
• E. Дистанционный запуск/остановка двигателя (вкл/выкл)
• F. Режим бесшумной охраны без звуковых сигналов подтверждения при
• включении / выключении режима (вкл/выкл)
• G. Режим охраны со звуковыми сигналами (вкл/выкл)
• H. Дистанционное отключение датчика удара
• I. Служебный режим Valet (вкл/выкл)
• J. Индикация состояния автомобиля и температуры салона
• K. Дополнительный канал 2 (вкл/выкл)
• L. Дистанционное открывание багажника

Модели охранных систем Starline с автозапуском

В 2021 году продаются следующие модели сигнализации Starline: A63, В94, Д94 (Starline D94), A9, A93, E91, A6, A8, B6, E90, A94, A61, B9, A91. Модели с автозапуском, мы специально для удобства выделили жирным.

В сравнении с ранними моделями, они имеют такие преимущества:

• потребление тока 15 миллиампер, которое обеспечило срок автономной работы от аккумулятора более 5 месяцев;
• увеличенная дальность действия головного блока, в котором использован новый приемопередатчик W84R02;
• дальность действия штатного брелока увеличена;
• усовершенствованная функция Slave, при которой управление происходит не с основного брелока;
• новый, менее уязвимый, протокол шифрования канала управления;
• передача сигналов в виде блочной отправки, увеличивающая скорость обработки и помехозащищенность пакета.

Буквы индекса обозначают следующее:

• Е — бюджетная модель;
• А — устройство с дополнительными опциями и возможностью изменения конфигурации под особенности автомобильных систем;
• В — продвинутая модель с возможностью подключения GPS-ГЛОНАСС и GSM блоков и слежения по CAM-шине;
• D — топовые охранно-телематические комплексы.

Старлайн А93 или А94: что лучше

Обе системы обеспечивают высокий уровень охранной сигнализации. Они оснащены дополнительными GSM-модулями, которые управляют частью функций с телефона, а также отправляют СМС о текущем состоянии автомобиля и его местонахождении.

Основное отличие Старлайн А93 от А94 заключается в наличии у последней специальной комплектации, где установлен 2САN модуль, что обеспечивает более быструю передачу данных.

Достоинства модели А94:

• высокий уровень защиты, брелок не взламывается код грабберами;
• богатый функционал;
• возможность отправлять команды с телефона при наличии GSM-модуля;
• адекватная цена.

Недостатки:

• использование перегруженного частотного диапазона 433 МГц, более продвинутые системы оснащены другими параметрами;
• 128-битное шифрование, популярные – 256 или 512-бит;
• отсутствие методов авторизации типа Bluetooth Smart.

По своим меркам сигнализация Старлайн А94 соответствует цене, однако относится к среднему сегменту защитных систем.

У нас есть инструкция по эксплуатации Старлайн А61 и А91.

Плюсы и минусы

Основное преимущество этой функции – возможность удаленного пуска мотора позволяет прогреть агрегат и салон транспортного средства перед поездкой.

Что касается недостатков, то они могут быть следующими:

1. Опция срабатывает некорректно. Силовой агрегат автомобиля заводится, но практически сразу глохнет. Либо вовсе не запускается. Для решения проблемы надо произвести монтаж , если он установлен в машине штатно. Также следует проверить месторасположения транспондера в устройстве. Убедитесь в том, что кабель контроля работающего двигателя установлен и подсоединен корректно.
2. Двигатель не запускается после четырех попыток. Причина может заключаться в неработающем алгоритме подключения. Для устранения проблемы заведите силовой агрегат и потяните за рычаг стояночного тормоза. На заведенном силовом агрегате извлеките из замка ключ. Затем откройте и заприте водительскую дверь, при этом остальные должны быть закрыты. После этого включите автосигнализацию. При активации противоугонной установки должен заглохнуть мотор машины, а на дисплее пульта загорятся два новых индикатора – в виде сирены и замка.

 Загрузка …

Монтаж автосигнализации на примере ВАЗ 2110

Инсталляцию автосигнализации в автомобиль ВАЗ 2110 можно разделить на 2 уровня: установка всех элементов системы сигнализации и подключение к электрической цепи автомобиля. Самой трудоемкой работой, пожалуй, можно назвать монтаж электропроводки в дверях и багажнике машины.

Так выглядит центральный блок сигнализации с подключенными к нему проводами

Это шок-сенсор (датчик удара) подключенный к центральному блоку сигнализации

Так выглядит подключенный к блок жгут проводов, ведущих к датчикам открытия/закрытия багажника и капота, дверей автомобиля, а также сирены и светового оборудования

В случае если на центральном блоке выбранной вами сигнализации имеется только одна колодка, а подключать нужно два датчика, подключение производим параллельно

Как настроить автозапуск двигателя? Нужна инструкция…

Настройка и подключение автомобильной охранной сигнализации — дело довольно «тонкое» и щепетильное. Прежде всего, поможет инструкция или опытный мастер, который в этом деле не одну собаку «съел».

Автоматический запуск очень полезен во время наступления холодов, когда транспортное средство необходимо предварительно прогреть. С сигнализацией StarLine это возможно лишь в том случае, когда всю систему удалось правильно подключить и настроить.

Перед установкой следует для себя определить, в каком режиме будет осуществляться автозапуск. Есть два режима: автоматический и дистанционный. Дистанционный запуск, как уже говорилось, используется для запуска двигателя заранее, за некоторое время перед поездкой. Автоматический запуск подразумевает запуск без участия водителя.

Автозапуск можно настроить таким образом, что запуск силового агрегата будет осуществляться при понижении температуры ниже определённого предела или же через какой-то промежуток времени.

Автоматический запуск возможно совершить при выполнении особых условий:

• Рычаг переключателя коробки передач установлен в нейтральном положении (автомобиль не должен стоять на трансмиссии).
• Зажигание в автомобиле должно быть выключено.
• Все двери, капот, багажник, люки — всё должно быть закрыто плотно.
• Должен быть задействован стояночный тормоз (ручник).

Если хоть одно из перечисленных условий будет не выполнено — автомобиль удалённо завести не удастся.

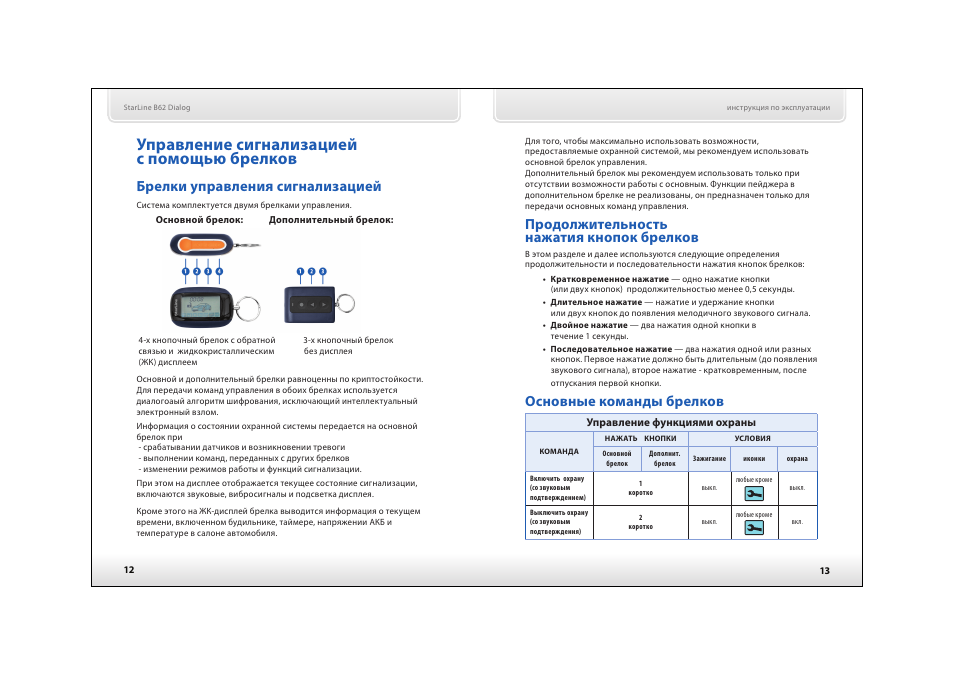

Брелок для сигнализации Starline B94

В набор компонентов охранной системы Старлайн В94 входят сразу два пульта, позволяющих управлять сигнализацией дистанционно. Основной оснащен ЖК-дисплеем с множеством информативных пиктограмм. Пульт поддерживает двухстороннюю связь на расстоянии до 800 м. Владельцу доступны режим «Паника», «Антиограбление», сервисный режим, блокировка угнанного авто и множество других функций.

Запасной брелок лишен ЖК-экрана и обратной связи с автомобилем. А основным индикатором является специальный светодиод, расположенный на корпусе модели. Из претензий к основному брелку – неразделенные кнопки на корпусе, что несколько усложняет управление опциями вслепую.

Автозапуск

Для настройки сигнализации необходимо войти в профильный режим. Он включается только при нажатии сервисной клавиши, которая располагается в автомобиле. Обычно ее монтируют в какое-то скрытое место, поскольку часто использовать клавишу Valet не приходится. Ее ищут в нескольких местах:

• возле блока с предохранителем, в таком случае придется снять декоративную крышку;
• между креслами около центрального тоннеля;
• во внутреннем отсеке на двери;
• под колонкой или возле педального узла.

Настройка возможна только в том случае, если есть основной брелок, который привязан к сигнализации. Существует несколько способов автозапуска, про их настройку мы расскажем подробнее.

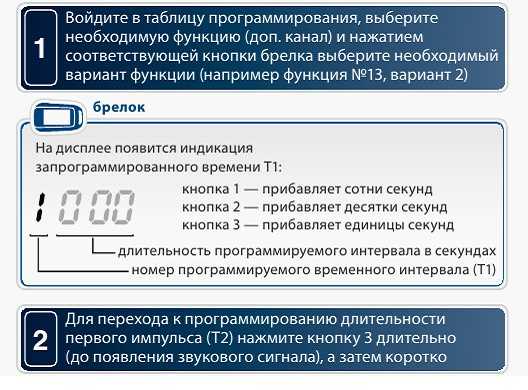

По таймеру

Для включения машины через определенное время потребуется:

1. Выключить зажигание и нажать специальную кнопку 6 раз.
2. Повернуть ключ в замке, после это появится звуковой и световой сигнал.
3. Нажать Valet 3 раза.
4. Установить на пульте время, через которое машина сама запустит двигатель. Запоминание произойдет автоматически.
5. Нажать клавишу 3, а затем 1, поместить курсор брелока на вентилятор. После этого прозвучит сигнал.

Для включения выбранных настроек достаточно нажать вторую кнопку.

По температуре воздуха

Такая автонастройка не сложнее предыдущей, достаточно сделать следующее:

1. Расположить ключ зажигания в выключенном положении, затем нажать сервисную кнопку 6 раз.
2. Завести машину. Произойдет 6 коротких звуковых сигналов, также машина промигает фарами. Это значит, что успешно выполнен вход в режим программирования.
3. Нажать Valet 4 раза.
4. Выбрать требуемую температуру на брелоке. Долгое нажатие первой кнопки — -25 °C, короткое — -5 °C, второй клавиши — -10 °C, а третьей — -18 °C.
5. В зависимости от выбранной температуры появятся разные звуковые световые сигналы. Настойки запомнятся сигнализацией автоматически, достаточно просто не трогать пульт управления несколько секунд.

По будильнику

В сигнализации Старлайн есть возможность запускать двигатель даже по установленному будильнику. Но перед настройкой стоит проверить, правильное ли время стоит на брелоке.

Для этого при помощи 3 кнопки курсор перемещают на часы, после нажимают самую правую клавишу. Появится звуковой и световой сигнал, начнет мигать время. Затем сигнализация сама начнет вести обратный отсчет.

Через телефон

При наличии в сигнализации GSM-модуля завести машину дистанционно удастся через фирменное мобильное приложение. Последовательность действий:

Условия для установки автозапуска на Starline

Чтобы установить автоматическое включение двигателя машины необходимо учитывать следующие условия:

1. Система зажигания транспортного средства должна быть отключена. Перед закрытием дверей и постановкой автомобиля на охрану надо извлечь ключ из замка зажигания и убедиться в том, что на контрольном щитке потухли все индикаторы и значки.
2. Селектор трансмиссии должен быть переключен в нейтральное положение. Нельзя допустить, чтобы рычаг был установлен на первой, второй либо другой передаче. Если будет так, запустить двигатель не выйдет. Для такого старта потребуется выжать педаль сцепления, а противоугонная система не сможет этого сделать.
3. Все двери салона, багажного отсека и капот должны быть заперты. Противоугонная система ставит автомобиль на защиту при условии, что все закрыто. В противном случае охрана не будет активирована.
4. Автомобиль необходимо поставить на ручной тормоз. Это необходимо для его надежной фиксации на поверхности.
5. При соблюдении этих правил автоматический автовладелец сможет не только осуществить автоматический пуск, но и настроить систему, чтобы она срабатывала в определенное время либо при конкретных условиях.

Диагностика и устранение неисправностей

Первое, что надо делать при появлении неисправностей в работе автозапуска — проверить работу аккумулятора авто и брелка.

Проверка батареи

Диагностика АКБ:

1. Выполните визуальную проверку батареи. Осмотрите клеммы и корпус устройства. Если контакты окислились, их надо зачистить. При наличии трещин на корпусе аккумулятор подлежит замене, поскольку исправить такую проблему невозможно.
2. Открутите банки устройства и проверьте наличие раствора электролита. Если жидкости внутри недостаточно, надо долить в банки дистиллированную воду.
3. С помощью мультиметра надо проверить заряд АКБ. Для этого щупы тестера подключите к клеммам батареи, после чего запустите двигатель. Если уровень заряда меньше 13,5 вольт, аккумулятор меняется.

Канал Sxemotehnika рассказал о диагностике АКБ машины в гаражных условиях.

Диагностика пульта

Проверка коммуникатора:

1. Осмотрите корпус устройства. Если на нем есть следы влаги или повреждений, коммуникатор придется разбирать.
2. При наличии следов воды на внутренней плате устройство надо высушить, но его нельзя класть рядом с печкой или на батарею. Это может привести к более серьезной поломке коммуникатора.
3. Осмотрите контакты кнопок на клеммах, при необходимости замените клавиши или перепаяйте их.
4. Если в пейджере разрядился аккумулятор, его надо поменять.

Установка обходчика

Процедура монтажа и подключения модуля обхода иммо осуществляется так:

1. Возьмите процессорный модуль и установите в него запасной ключ с меткой. Монтаж устройства надо осуществлять внутрь плоской антенны. После установки девайс фиксируется на месте от возможного перемещения.
2. Корпус процессорного устройства закрывается.
3. Выполняется установка основного модуля. Его монтаж надо выполнить в недоступном для потенциального преступника месте. Например, можно установить устройство за центральной консолью, в районе автомагнитолы или пепельницы. Можно произвести монтаж девайса за приборной панелью. Для этого демонтируйте облицовку рулевой колонки и снимите контрольный щиток, отсоединив от него разъемы с контактами и выкрутив саморезы, фиксирующие его. В месте монтажа модуль обходчика надежно фиксируется.
4. На следующем этапе выполняется подключение устройства. Контакт красного цвета представляет собой положительный выход питания. Он должен быть подключен к электроцепи, в которой при активированном зажигании есть 12-вольтное напряжение. Разберите облицовку замка и подключите красный контакт.
5. Черный контакт представляет собой минусовой управляющий вход. Когда на него поступает отрицательный потенциал, штатный блокиратор двигателя начинает считывать информацию с метки, установленной в ключе или брелке. Черный контакт должен быть подключен к выходу системы удаленного пуска ДВС.
6. Остается подключить контакты серого цвета. В зависимости от комплектации, их подключение может осуществляться к внешнему антенному адаптеру рамочного типа, который монтируется рядом с замком. Либо можно намотать антенну ил нескольких витков кабеля. Намотка осуществляется поверх штатного адаптера RFID.

Рекомендуем: Расшифровка кодов ошибок у Лады Приоры

Карта подключения модуля обхода Схема подключения обходчика блокиратора ДВС

Датчик температуры

Монтаж контроллера, в зависимости от типа, может быть произведен в разных местах:

1. На патрубке магистрали охладительной системы. Если датчик температуры устанавливается на двигатель, его надо врезать в один из шлангов системы охлаждения. Для этого патрубок демонтируется, часть хладагента сливается, после чего устройство устанавливается внутрь. Провод с разъемом для его подключения надо вывести наружу. Подключение осуществляется к процессорному модулю охранного комплекса.
2. В салоне автомобиля. Устройство можно разместить в любом месте. Главное, чтобы рядом не было источников тепла.

Если пуск ДВС по команде с брелка работает, но опция не функционирует при настройке от температуры, надо проверить качество подключения устройства. От девайса отходит кабель с разъемом, штекер надо проверить — при наличии окислений он подлежит зачистке. Также можно произвести диагностику электроцепей подключения устройства. Если будут обнаружены поврежденные провода, их надо поменять.

Канал kakbivotbi показал процесс ремонта температурного контроллера на примере охранного комплекса Старлайн Д94.

Новое мобильное приложение StarLine Мастер для Android

Установка охранного оборудования StarLine становится значительно проще с новым мобильным приложением StarLine Мастер для Android.

Теперь программировать и настраивать сигнализации StarLine 6-го поколения (в дальнейшем список будет расширяться) можно со своего смартфона – пока что только Android, но команда разработчиков StarLine уже работает над приложением для iOS.

В мобильном приложении полноценно доступен весь функционал сервиса StarLine Мастер:

• Настройка параметров, каналов, датчиков, автоматического запуска двигателя;
• Сервис StarLine Copy Key для бесключевого обхода штатного иммобилайзера;
• Диагностика оборудования StarLine;
• Индивидуальная настройка параметров безопасности и комфорта автовладельца;
• Авторизация в StarLine ID;
• Создание, сохранение и загрузка файлов настроек;
• Технологии оптимизации, кэширование, облачная библиотека прошивок, StarLine Fast Copy и многое другое.

Быстрое и простое соединение по Bluetooth

Подключайтесь к сигнализации StarLine со смартфона (нужна версия Android 5.0 и выше). Быстро, удобно и нет необходимости прописывать смартфон в систему охранного комплекса.

Просто переведите устройство в режим программирования и включите Bluetooth – выбрав из списка нужное оборудование, вы сразу сможете приступить к работе с ним.

Удобная работа сразу с несколькими устройствами

Вы можете переводить в режим программирования одновременно любое количество охранно-телематических систем StarLine: они все будут отражаться в списке найденного оборудования. Просто выбирайте нужное и приступайте к работе!

Связь без модуля индикации Bluetooth – еще проще!

Ваш смартфон может связаться напрямую с системами StarLine 6-го поколения – для этого не потребуется модуль индикации Bluetooth.

Опция доступна для следующих систем:

• StarLine A96
• StarLine B96
• StarLine D96
• StarLine E96 BT
• StarLine S96
• StarLine X96 SL v2
• StarLine i96 CAN
• StarLine R6 ECO

Комфортное подключение по USB

В приложении StarLine Мастер вы можете настраивать даже устройства без Bluetooth-интерфейса: например, модули CAN.

Такая возможность доступна для большинства современных смартфонов, поддерживающих USB OTG. Перед началом работы убедитесь, что ваш смартфон поддерживает USB OTG, и у вас есть OTG-кабель. На настоящий момент функция недоступна для сигнализаций StarLine 3, 4 и 5 поколения.

Как пользоваться автозапуском StarLine

Программирование параметров системы

Для этого следует зайти в главное меню программирования функций:

Далее произвести программирование функций в соответствии с таблицей:

Для входа в меню программирования системы автозапуска необходимо выполнить следующие операции:

Для возврата в главное меню:

Рекомендации при пользовании системой автозапуска

Система автозапуска не активируется

в следующих случаях:

• зажигание включено;
• выключен стояночный тормоз;
• капот открыт;
• педаль тормоза нажата;
• не выполнена подготовка к запуску двигателя (на автомобилях с МКПП — программная нейтраль).

Общие правила автозапуска:

• за один цикл автозапуска допускается не более четырех попыток запуска двигателя;
• в случае, если автомобиль глохнет во время прогрева, осуществляется новый цикл автозапуска;
• функция автозапуска по температуре реализуется независимо от других функций (по времени, по периодичности).

Программирование защиты автозапуска автомобилей с механической коробкой переключения передач от запуска на передаче:

Как завести машину с брелка СтарЛайн

Если двигатель не запустится

, после 4-х неудачных попыток брелок выдаст звуковое сообщение о прекращении запуска, последуют четыре световых сигнала.

За одну минуту до окончания прогрева выдается две серии звуковых сообщений по четыре сигнала, по окончании прогрева – четыре световых сигнала, на дисплее будет сообщение rOO, прозвучит четыре звуковых сигнала.

Общий обзор StarLine

Одним из главных преимуществ автосигнализаций этой фирмы является довольно простая установка и монтаж на автомобиль. Эти автомобильные сигнализации просты в эксплуатации, в отличие от дорогостоящих аналогов. Старлайн имеет несколько преимуществ и особенностей:

• Сигнализация может монтироваться не только на легковой и грузовой автотранспорт, но и может быть установлена на скутера и мотоциклы.
• Устройство автосигнализации довольно устойчиво к перепадам температуры.
• Система способна игнорировать посторонние сигналы и помехи.
• Прочная и практичная конструкция брелока.
• Наличие в отдельных моделях функции автозапуска двигателя.

Настройка чувствительности датчика удара

Датчик удара автомобиля расположен в приемопередатчике. Его чувствительность определяется по 14-балльной шкале, где значение «01» соответствует минимальной чувствительности, а значение «14» максимальной. Значение «0» отключает выбранный уровень датчика удара.

Настройка чувствительности предупредительного уровня датчика

Чтобы настроить чувствительность предупредительного уровня датчика удара, необходимо выполнить следующее:

• отключить режим охраны;
• выключить зажигание;
• надавить на кнопку №3 на брелке сигнализации сначала длительно, до звукового сигнала, а затем однократно, при этом автомобиль издаст три световых сигнала и два сигнала звуковой сирены, а брелок издаст мелодичный звук и на его дисплее появится индикация предупредительного уровня датчика удара;
• короткими нажатиями на кнопки №2-3 выбрать необходимое значение уровня чувствительности датчика.

Заводское значение данного параметра равно 10.

Настройка чувствительности тревожного уровня датчика

Чтобы настроить чувствительность тревожного уровня датчика удара, необходимо нажать на кнопку №3 на брелке сигнализации сначала длительно, до звукового сигнала, а затем однократно – автомобиль отреагирует одним световым сигналом, а брелок издаст мелодичный звук. После этого на дисплее появится индикация тревожного уровня датчика удара.

Заводское значение чувствительности тревожного уровня датчика сигнала равно 5. Чтобы откорректировать это значение, нужно воспользоваться кнопками №2 и №3. Следует учитывать, что значение чувствительности тревожного уровня датчика удара не может быть выше значения чувствительности предупредительного уровня.

Для выхода из режима настройки чувствительности датчика удара давят на кнопку №3 сначала длительно, до звукового сигнала, а затем коротко. Автомобиль реагирует тремя световыми сигналами и двумя сигналами сирены. Брелок издает мелодичный звук.

Выбор сигнализации

Перед инсталляцией нужно определиться, чего вы хотите от защиты. Для этих целей вооружитесь листом бумаги и ручкой, а затем запишите ключевые критерии выбора. Обязательными пунктами должны следовать:

• прогрев мотора;
• радиус действия сигнала;
• автоблокировка (ЦЗ);
• автограбер и иные опции защиты;
• антисканер.

Последний пункт отвечает за помехи при попытке перехватить команды от вашего дистанционного ключа. Технологии постоянно развиваются, и взломать машину можно не только грубым вмешательством.

Далее разбираемся с ценовым диапазоном устройств и собственным бюджетом. На этом этапе тщательно изучаются отзывы владельцев, документация и прочие нюансы. В идеале стоит проконсультироваться со специалистом, которому вы доверяете, поскольку в салонах услышать вменяемый квалифицированный ответ можно далеко не всегда. Как только все устроило, можно покупать установку на машину.

Другие модели StarLine

StarLine A65 A66 A67 A95 A96 A97
StarLine B95 B96 B97 B66
StarLine D95 D96 D97
StarLine E63, E65, Е95, E66, E66v2, E93, E96

Для этих систем могут использоваться два варианта в зависимости от прошивки (если прошивка более новая, то скорее всего используется первый вариант запуска).

Вариант 1
Нажмите на брелке кнопку 1 длительно примерно на 3 секунды (до появления двух мелодичных сигналов), затем отпустите кнопку, двигатель запустится.

Вариант 2
Дистанционный запуск двигателя осуществляется последовательным нажатием кнопок 1 и 3 брелка. нажмите кнопку 1 длительно примерно на 3 секунды (до звукового сигнала), а затем кнопку 3 коротко.

Выполнение «гибкого программирования» пошагово

Определимся с тем, что такое условие. Каждое из них возникает при эксплуатации авто в реальности:

Условий предусмотрено всего 7, ну а событий, влияющих на работу настраиваемых выходов, в базовой инструкции перечислено больше – 21.

Настройка функций класса «flex»

Допустим, сигнализация Starline A92 уже переведена в режим программирования. Теперь, настраивая функции с 11-й по 14-ю, можно выбрать значение 2 или 3. И тогда брелок отобразит следующее:

Нужно будет задать 4 интервала:

1. Время задержки до срабатывания (T1);
2. Длительность первого импульса (T2);
3. Длительность паузы (T3);
4. Продолжительность второго импульса (T4).

Переход между значениями – это нажатие клавиши 3 дважды (длительно и коротко).

Будем считать, все значения вы уже задали. Затем выбирают одно из событий, возникающих при эксплуатации:
