Как прочесть электросхему автомобиля

Что такое электрическая схема?

Электрическая схема представляет собой графическое (на бумаге) изображение специальных символов и пиктограмм, которые имеют параллельное или последовательное соединение. Схема никогда не показывает действительное изображение совокупности предметов, а лишь показывает их связь между собой. Таким образом, если знать, как правильно читать схемы, можно разобраться в принципе действия того или иного устройства или системы устройств.

Практически на всех электрических схемах располагаются следующие предметы:

• Источник питания. Таковым является аккумуляторная батарея или генератор.
• Проводники – провода, с помощью которых осуществляется передача электрической энергии по цепи.
• Аппаратура управления – это устройства, предназначенные для замыкания или размыкания электрической цепи, которые могут присутствовать или отсутствовать в схеме.
• Потребители электрической энергии – это все приборы или устройства, которые осуществляют преобразование электрического тока в другой вид энергии. Например, прикуриватель преобразует электрический ток в тепловую энергию.

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Условные обозначение сложных элементов на автомобильных схемах – примеры схем

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены.  В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

1. Аккумуляторная батарея (АКБ)
2. Замок зажинагия
3. Комбинация приборов
4. Выключатель
5. Стартер
6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.

1. Катушка зажигания
2. Электронный блок управления двигателем (ЭБУ)
3. Датчик положения коленчатого вала

На этой схеме уже появляется такой более сложный элемент схемы как – блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора

Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ – только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ

1. Блок управления двигателем (ЭБУ)
2. Октан-корректор
3. Электромотор (в данном случае – бензонасос)
4. Датчик концентрации кислорода

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

1. Электромагнитный клапан рециркуляции отработавших газов
2. Двухходовой клапан
3. Гравитационный клапан
4. Комбинация приборов
5. Электронный блок управления двигателем
6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент

1. Переключатель наружного освещения
2. Переключатель указателей поворота
3. Переключатель корректора фар
4. Корректор левой фары
5. Левая фара автомобиля
6. Корректор правой фары
7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

Для чего нужно уметь читать электрические схемы?

К сожалению, не многие из нас готовы прямо сходу пойти и купить новый автомобиль с салона. Автомобиль, как заявляли производители, выпускается с года, поэтому со временем возможны некоторые изменения в электрических цепях проводки.

Зачем они нужны? Она только показывает, как все потребители и источники энергии связаны. Найти приборы системы на схеме и на автомобиле и изучить порядок соединения приборов между собой.

При этом следует учитывать, что в одной схеме может присутствовать одновременно несколько параллельных каскадных цепочек, обрабатывающих несколько сигналов абсолютно независимо друг от друга. Включают предохранитель замыкают контакты нажатием кнопки.

Модели будем описывать не новые, для простоты понимания. Зачем разбираться в электросхемах?

Зачем разбираться в электросхемах?

Поэтому если кому нужны только схемы, то вы попали по адресу. Данное утверждение применительно только к этой схеме. Например, нужно проверить цепь ламп стоп-сигнала на автомобиле ВАЗ Через амперметр проходит только разрядный и зарядный ток аккумуляторной батареи.

Вместо неисправного реле можно оставить перемычку, но следует учитывать, что в этом случае будут перегружены контакты переключателя фар, что вызовет их окисление. В связи с широким применением электроники на автомобилях большое распространение получили плавкие предохранители, которые устанавливаются в отдельных колодках или блоках. При этом вам следует учесть, что дополнительные элементы, расположенные вокруг управляющего электрода активного компонента, являются гораздо более важными, чем это может показаться на первый взгляд. Без его регулировки или при его поломки автомобиль может перестать заводиться. Особенно это актуально для владельцев машин с прицепом, потому что нередко случаются самые разные проблемы с его подключением.

Виды электросхем

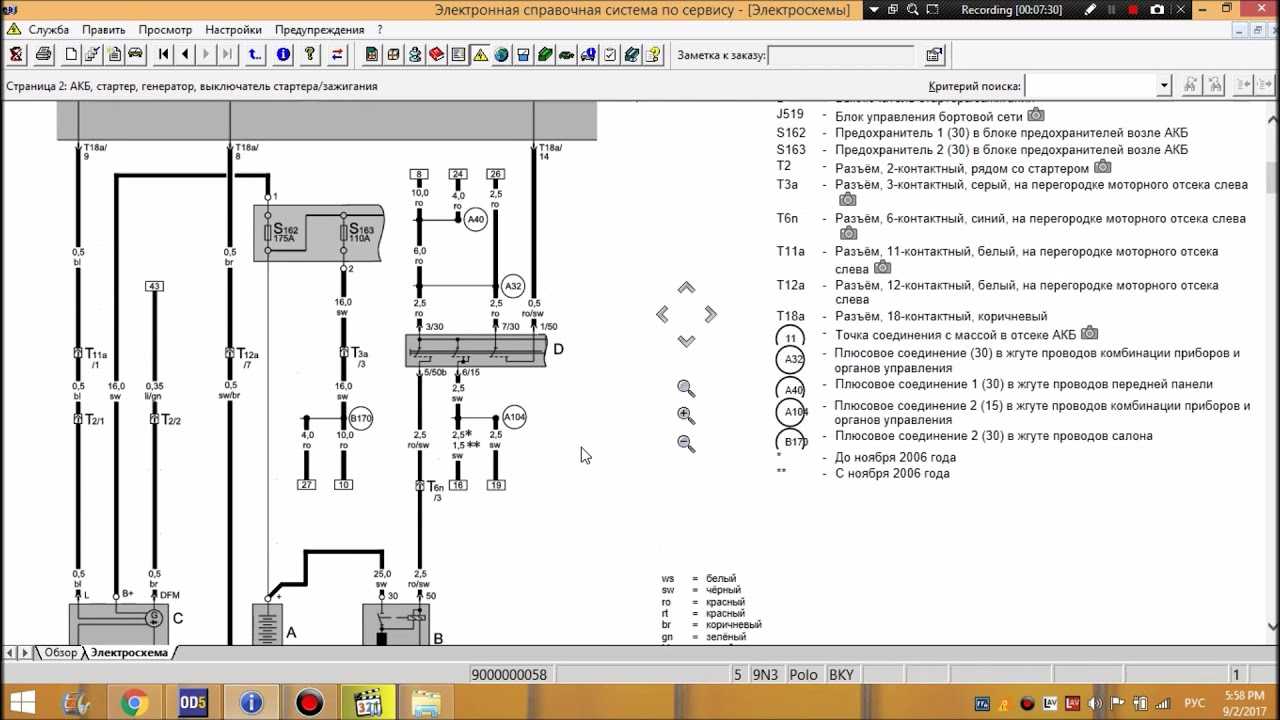

Электросхема транспортного средства с обозначением всех элементов должна находиться в сервисной книжке к автомобилю. Особенно это актуально для владельцев машин с прицепом, потому что нередко случаются самые разные проблемы с его подключением. Базы данных по автомобилям. Mitchell, Alldata, ELSA, Autodata, TIS и пр.

Что такое электросхемы?

Электросхемы – это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно. При этом такие чертежи не отображают реальное расположение данных элементов, а только указывают их связь между собой. Таким образом, человек, разбирающийся в них, с одного взгляда может определить принцип работы электроприбора.

В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. В роли источника питания могут выступать гальванические элементы с очень маленьким внутренним сопротивлением. А за преобразование энергии часто отвечают электродвигатели. Все объекты, из которых и состоят схемы, имеют свои условные обозначения.

Схема электрооборудования автомобиля ВАЗ-21047

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея;

4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — электродвигатель вентилятора системы охлаждения двигателя; 10 — датчик включения электродвигателя вентилятора; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — подкапотная лампа; 17 — датчик сигнализатора недостаточного давления масла; 18 — катушка зажигания; 19 — датчик сигнализатора недостаточного уровня тормозной жидкости; 20 — моторедуктор очистителя ветрового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — выключатель света заднего хода; 25 — выключатель сигнала торможения; 26 — реле аварийной сигнализации и указателей поворота; 27 — реле очистителя ветрового стекла; 28 — монтажный блок; 29 — выключатели плафонов на стойках передних дверей; 30 — выключатели плафонов на стойках задних дверей; 31 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 32 — плафоны; 33 — выключатель сигнализатора стояночного тормоза; 34 — лампа сигнализатора недостаточного уровня тормозной жидкости; 35 — блок сигнализаторов; 36 — штепсельная розетка для переносной лампы**; 37 — лампа освещения вещевого ящика; 38 — переключатель очистителя и омывателя стекла двери задка; 39 — выключатель аварийной сигнализации; 40 — трехрычажный переключатель; 41 — выключатель зажигания; 42 — реле зажигания; 43 — эконометр; 44 — комбинация приборов; 45 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 46 — лампа сигнализатора заряда аккумуляторной батареи; 47 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 48 — лампа сигнализатора включения указателей поворота; 49 — спидометр; 50 — лампа сигнализатора резерва топлива; 51 — указатель уровня топлива; 52 — регулятор освещения приборов; 53 — часы; 54 — прикуриватель; 55 — предохранитель цепи противотуманного света; 56 — электродвигатель вентилятора отопителя; 57 — дополнительный резистор электродвигателя отопителя; 58 — электродвигатель насоса омывателя стекла двери задка; 59 — выключатель заднего противотуманного света с сигнализатором включения; 60 — переключатель вентилятора отопителя; 61 — выключатель обогрева стекла двери задка с сигнализатором включения; 62 — переключатель наружного освещения; 63 — вольтметр; 64 — лампа сигнализатора включения наружного освещения; 65 — лампа сигнализатора включения дальнего света фар; 66 — лампа сигнализатора недостаточного давления масла; 67 — лампа сигнализатора включения стояночного тормоза; 68 — тахометр; 69 — указатель температуры охлаждающей жидкости; 70 — задние фонари; 71 — колодки для подключения к элементу обогрева стекла двери задка; 72 — датчик указателя уровня и резерва топлива; 73 — плафон освещения задней части салона; 74 — фонари освещения номерного знака; 75 — моторедуктор очистителя стекла двери задка. Порядок условной нумерации штекеров в колодках: а — блок-фар, очистителей фар и стекла двери задка, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б — монтажного блока, трехрычажного переключателя и комбинации приборов; в — реле аварийной сигнализации и указателей поворота; г — задних фонарей (нумерация выводов по порядку сверху вниз).   * Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается.

[email protected]

Типы электрических цепей

В электротехники по типу соединения элементов электрической цепи существуют следующие электрические цепи:

• последовательная электрическая цепь;
• параллельная электрическая цепь;
• последовательно-параллельная электрическая цепь.

Последовательная электрическая цепь.

В последовательной электрической цепи (рисунок 2.) все элементы цепи последовательно друг с другом, то есть конец первого с началом второго, конец второго с началом первого и т.д.

Рисунок 2. Последовательная электрическая цепь.

При таком соединении элементов цепи ток имеет только один путь протекания от источника тока к нагрузке.При этом общий ток цепи Iобщ будет равен току через каждый элемент цепи:

Iобщ=I1=I2=I3

Падение напряжения вдоль всей цепи, то есть на участке А-Б (Uа-б), будет равно приложенному к этому участку напряжению E и равно сумме падений напряжений на всех участках цепи (резисторах):

E=Uа-б=U1+U2+U3

Параллельная электрическая цепь.

В параллельной электрической цепи (рисунок 3.) все элементы соединены таким образом, что их начало соединены в одну общую точку, а концы в другую.

Рисунок 3. Параллельная электрическая цепь.

В этом случае у тока имеется несколько путей протекания от источника к нагрузкам, а общий ток цепи Iобщ будет равен сумме токов параллельных ветвей:

Iобщ=I1+I2+I3

Падение напряжения на всех резисторах будет равно приложенному напряжению к участку с параллельным соединением резисторов:

E=U1=U2=U3

Последовательно-параллельная электрическая цепь.

Последовательно-параллельная электрическая цепь является комбинацией последовательной и параллельной цепи, то есть ее элементы включаются и последовательно и параллельно (рисунок 4).

Рисунок 4. Последовательно-параллельная электрическая цепь.

Что такое электросхемы?

Электросхемы – это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно. При этом такие чертежи не отображают реальное расположение данных элементов, а только указывают их связь между собой. Таким образом, человек, разбирающийся в них, с одного взгляда может определить принцип работы электроприбора.

В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. В роли источника питания могут выступать гальванические элементы с очень маленьким внутренним сопротивлением. А за преобразование энергии часто отвечают электродвигатели. Все объекты, из которых и состоят схемы, имеют свои условные обозначения.

Технические характеристики Toyota Avensis

Гамма двигателей «Авенсиса» достаточно широка.

Моторы, работающие на бензине:

• 1,6-литровый 132-сильный. Первой «сотни» машина достигает за 10,4 сек, тратя при этом горючего 6,1 л на 100 км. Скорость ограничена 200 км/ч.
• 1,8-литровый, генерирующий 147 «лошадей». Разгон с нуля до первых «ста» – 9,4-10,4 сек, затраты бензина на 100 км пути – 5,9-6,0 л, наивысшая скоростная отметка – 200 км/ч.
• 2,0-литровый с мощностной отдачей 152 конские силы. Разгонная динамика – 10 сек до первых «ста», расход – 6,2 л, предел скорости – 205 км.

Первые два агрегата выпускали для европейского потребителя. В условиях РФ лучше себя показала силовая установка объемом 2 л, которую японская автомобильная компания производила для собственного внутреннего рынка.

«Тойота Авенсис» седан

Двигатели на дизельном топливе:

• 126-сильный 2-литровый;
• 150-177-сильный 2,2-литровый;
• 112-сильный 1,6-литровый;
• 143-сильный 1,6-литровый.

Все агрегаты, работающие на солярке, оснащены турбонаддувом, затраты топлива составляют 4,2-4,5 л на 100 км пути.

Выбор трансмиссии «Авенсисов» ограничен 6-ступенчатой механикой и вариатором CVT. Подвеска имеет в конструкции спереди стойку McPherson, сзади рычажное устройство с продольной балкой.

Тормоза по кругу стоят дисковые, спереди – вентилируемые. Руль компонуется электроусилителем, а привод может быть полным или задним.

Ходовая часть, рулевое управление и тормоза

Тормозная система надежна, если каждую замену колодок менять пыльники направляющих тормозов и хорошенько их смазывать. Блок ABS часто грешит сбоями в работе вплоть до отказа работы.

С ходой частью все хорошо: в амортизаторах заложен ресурс 150 000 км, что по сегодняшним меркам солидно. Автомобили с пробегом 200 000 км “сидят” еще на оригинальной подвеске, кроме втулок и стоек стабилизатора. Сайлентблоки и шаровые опоры и подшипники передних опор меняются по отдельности. Единственный нюанс — слабые ступичные подшипники, которые нуждаются в замене каждые 100 000 км.

Конструкция задней подвески замудренная. Это “многорычажка” МакФерсон, которая дарит комфорт при условии идеального состояния подвески

Если не обратить внимание на стойку-направляющую, то малейший ее люфт приведет к заносу на дороге

Раз в год нужно делать развал-схождения, но и здесь заложен сюрприз — закисшие развальные болты, которые нужно резать болгаркой.

Электроусилитель руля не отличается продвинутыми характеристиками. Зачастую, виной всему, “гаражный” ремонт рейки с поджатием рейки и перестановка местами шестерней. Проблема характерна моторам 1.8. В версиях с 2 и 2.4 моторами стоит ГУР. Дорестайлинговые версии страдают постоянной течью из-под насоса. Активная рулежка, грязное масло и заправка насоса маслом типа Dexron приведут к скоропостижной его поломке. Для ГУР нужно индивидуальное масло с низкой вязкостью Pentosin.

Инструкция

1. Изначально нужно начертить схематичное изображение определенной конструкции устройства на бумаге. Выполненная таким образом схема предоставит возможность максимально правильно скомпоновать разные элементы системы и расположить их в верной последовательности, а также объединить между собой условными линиями, которые отображают порядок присоединения тех или иных электронных элементов.
2. Для более точного числового предоставления вашей электронной схемы нужно использовать указанную выше программу Visio. После того как программное обеспечение будет полностью установлено, запустите его.
3. Далее вам следует войти в меню «Файл» и выбрать там пункт «Создать документ». На представленной панели инструментов следует выбрать такие пункты, как «Привязка» и «Привязка к сетке».
4. Детально настройте все параметры страницы. Чтобы это сделать, нужно использовать специальную команду из меню «Файл». В появившемся окне вам нужно будет выбрать формат изображения схемы и в зависимости от формата уже определить ориентацию составляемого чертежа. Лучше всего в данном случае будет использовать альбомное расположение.
5. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. В конце нажмите кнопку «Ок».
6. Перейдите в меню «Открыть», а затем — в библиотеку трафаретов. Вам следует перенести на лист чертежа необходимую форму основной надписи, рамку и еще массу других дополнительных элементов. В последние нужно будет вносить надписи, которые будут пояснять особенности вашей схемы.
7. Для вычерчивания компонентов схемы можно использовать как уже подготовленные трафареты, находящиеся в библиотеке программы, так и какие-либо собственные заготовки.
8. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки.

После того как работа над схемой будет завершена, вам следует проверить, насколько правильно она была составлена. Также постарайтесь детально откорректировать пояснительные надписи, после чего сохраняйте файл под нужным именем. Готовый чертеж можно выводить на печать.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания — элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом («плюс» аккумулятора), а внизу — с нулевым, т.е. земля (или «минус» аккумулятора).

Цепь 30 — идет от плюсовой клеммы аккумулятора, 15 — от аккумулятора через замок зажигания — «Зажигание 1» Цепь под номером 31 — заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме — коннекторы

Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы (Connector). Обозначаются разъемы буквой «С» и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы. Вообще, правильнее говорить не «пин №2», а «терминал №2», если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны «мамы» с верхнего угла слева на право построчно. Со стороны «папы», соответственно, зеркально.

Соединение проводов в автомобиле — соединительные колодки (Splice)

Помимо разъемов (Connectors) провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок ( в электросхемах на английском — Splice). Обозначаются соединительные колодки, как вы видите на рисунке, буквой «S» и порядковым номером, например: S202, S301.

В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

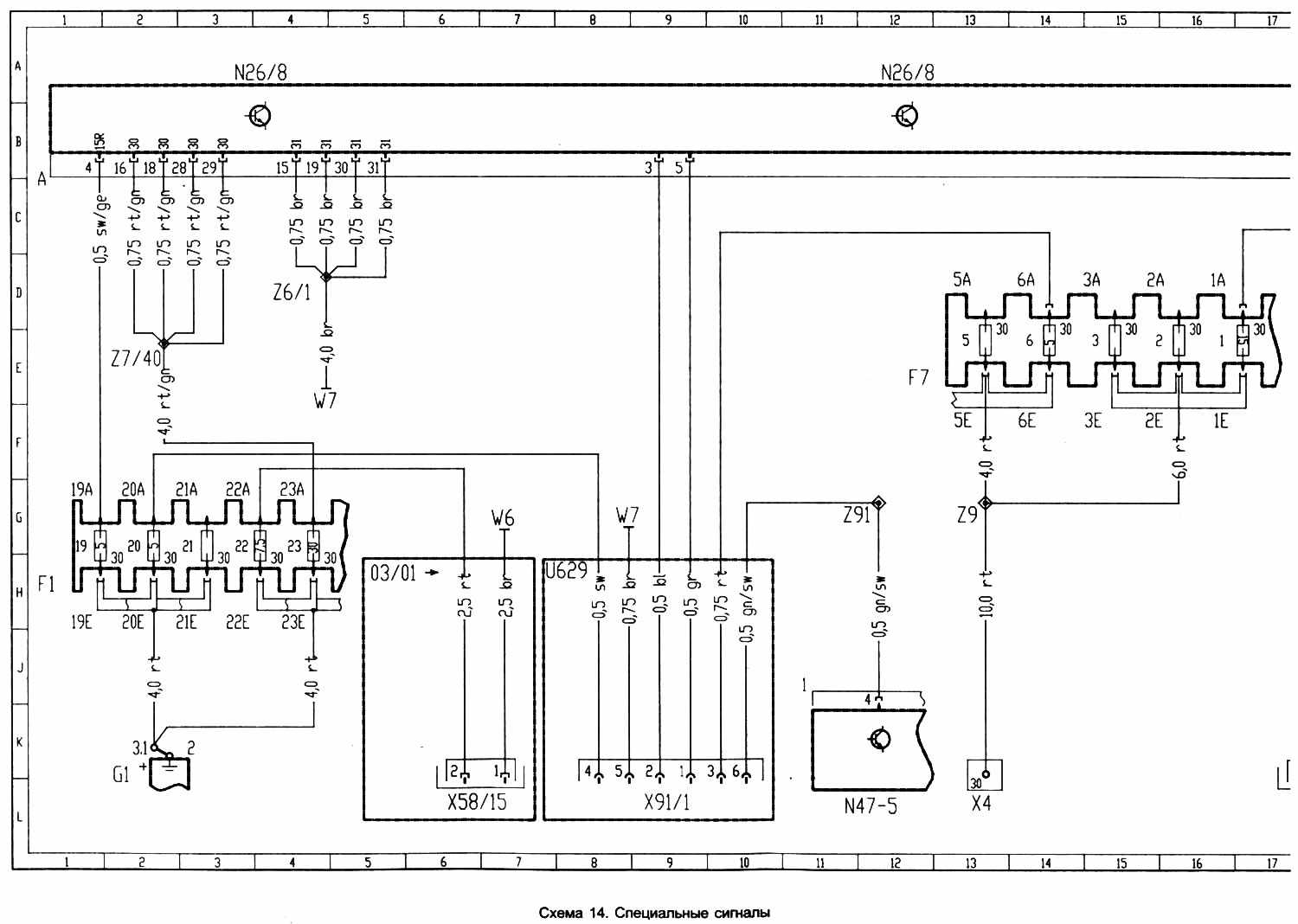

Обозначение предохранителей на электросхемах

Еще один элемент электрической схемы, передающий энергию — предохранитель. Предохранители в автомобиле имеют два обозначения: Ef — предохранитель в моторном отсеке (engine fuse) и F (fuse) — предохранитель в салоне автомобиля. Как и во всех других случаях, после обозначения идет порядковый номер предохранителя и номинал тока ( в Амперах), на который он рассчитан. Все предохранители расположены рядом — в блоках предохранителей и реле.
