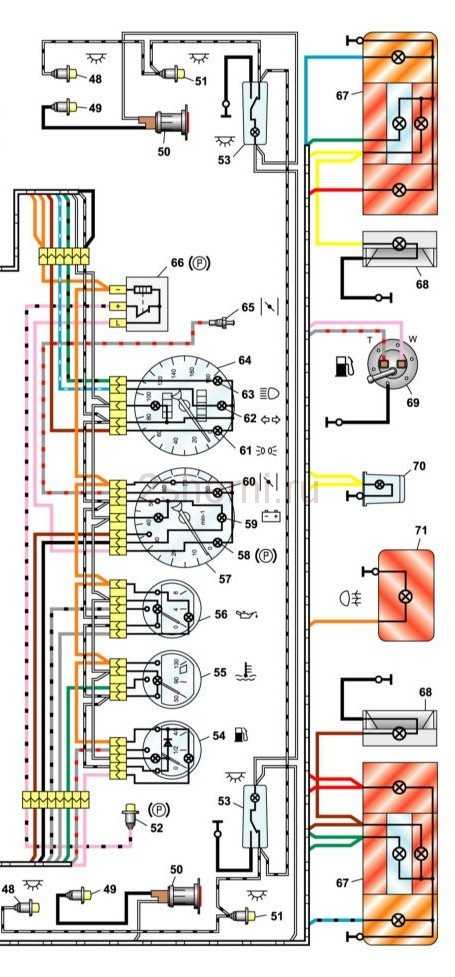

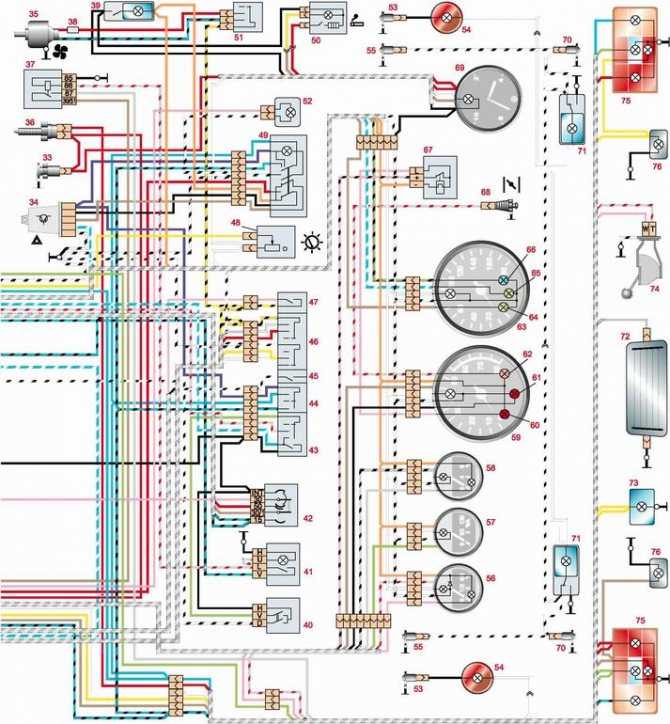

Электропроводка 2106 подробная схема

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.

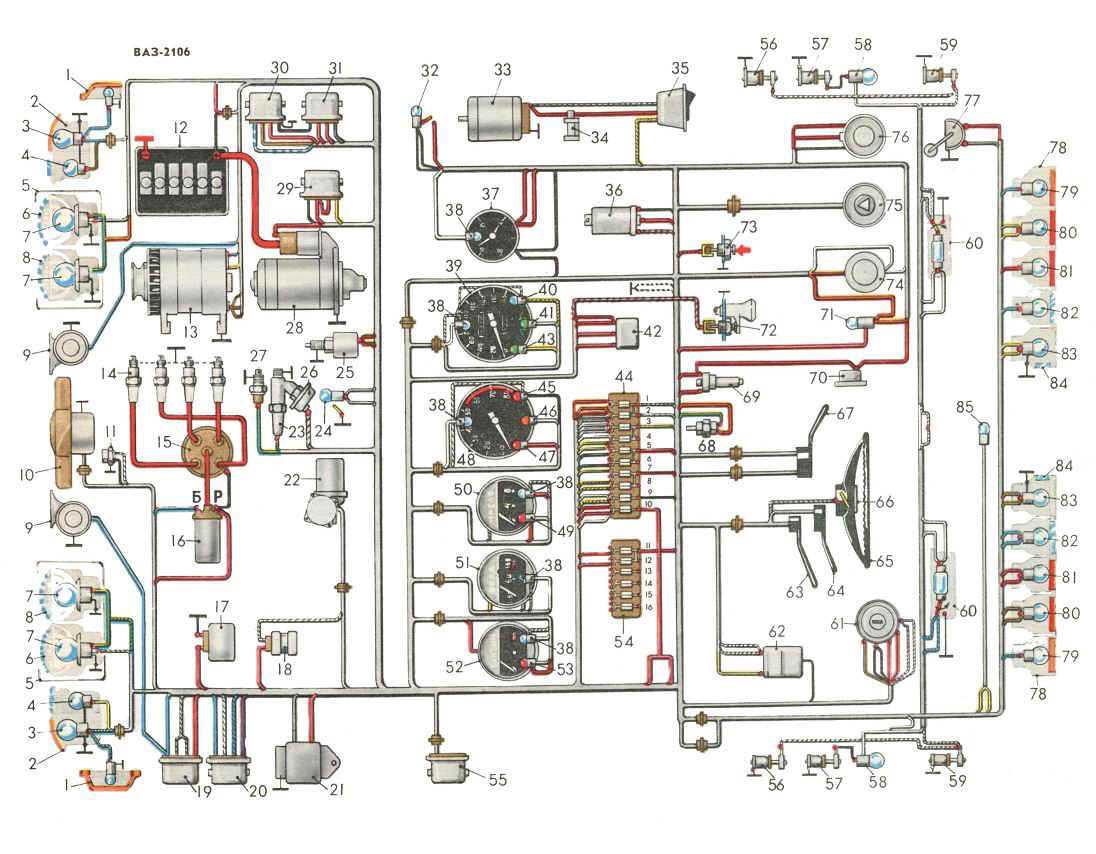

Электросхема ВАЗ-2106 карбюратор — полный вид:

Система подачи топлива

Система распределённого впрыска в инжекторных ВАЗ 2104 предполагает подачу топлива в каждый цилиндр отдельной форсункой. Эта система объединяет подсистемы питания и зажигания, управляемые с помощью контроллера «Январь-5.1.3».

Электрическая схема системы впрыска топлива: 1 — электродвигатель вентилятора системы охлаждения двигателя; 2 — монтажный блок; 3 — регулятор холостого хода; 4 — электронный блок управления; 5 — октан-потенциометр; 6 — свечи зажигания; 7 — модуль зажигания; 8 — датчик положения коленчатого вала; 9 — электробензонасос с датчиком уровня топлива; 10 — тахометр; 11 — контрольная лампа CHECK ENGINE; 12 — реле зажигания автомобиля; 13 — датчик скорости;14 — колодка диагностики; 15 — форсунка; 16 — клапан продувки адсорбера; 17, 18, 19 — предохранители системы впрыска; 20 — реле зажигания системы впрыска; 21 — реле включения электробензонасоса; 22 — реле электроподогревателя впускной трубы; 23 — электроподогреватель впускной трубы; 24 — предохранитель подогревателя впускной трубы; 25 — датчик концентрации кислорода; 26 — датчик температуры охлаждающей жидкости; 27 — датчик положения дроссельной заслонки; 28 — датчик температуры воздуха; 29 — датчик абсолютного давления; А — к клемме “плюс” аккумуляторной батареи; В — к клемме 15 выключателя зажигания; Р4 — реле включения электродвигателя вентилятора

Контроллер, на который поступает информация о параметрах работы двигателя, идентифицирует все неисправности и при необходимости подаёт сигнал Check Engine. Сам контроллер закреплён на кронштейне в салоне за вещевым ящиком.

Схема звукового сигнала и его ремонт

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная. При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо. В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе»

Особое внимание обратите на зачистку клемм красного, «плюсового» провода

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности. Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

• сгорел предохранитель (замена)
• окислились контакты, или перегорело реле (нужна замена).
• при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
• сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

В заключение дадим совет. Когда работает вентилятор охлаждения радиатора (у ВАЗ 2107 это заметно и на слух, и по приборам) то сигналом пользоваться нежелательно! Схема у ВАЗ 2107 предусматривает наличие общего предохранителя, который на такую нагрузку не рассчитан. Поэтому лучше ставить предохранитель на 25 А.

Выбор генератора для ВАЗ 2101

Для проведения проверки необходим будет помощник. Контролирует выходное напряжение генератора реле регулятора, представляющее собой электрическую схему. Потребуется разобрать генератор и заменить подшипники. В случае выхода из строя диодов выпрямительный блок заменяют новым.

Подкапотная лампа.

Основные компоненты генератора Конструктивно он состоит из следующих основных элементов: Ротор — подвижная часть, вращается от коленчатого вала двигателя.

Как снять генератор Для проведения демонтажа вам потребуются следующие инструменты: Ключи гаечные на 10, 13 и Подкапотная лампа.

Бывает и такое, что просто окисляется провод, пропадает контакт, но это нужно выявить на ранней стадии, иначе при севшем аккумуляторе далеко не получится уехать.

Статор — неподвижная часть генератора, также имеет обмотку.

При нужном натяжении прогиб не должен превышать 10 мм. как подключить генератор 2108,2109,21099 на 2101 (классику) часть 2.

Читайте дополнительно: Как составить смету по электромонтажным работам

Схема электрооборудования ВАЗ 2103

1. Звуковые сигналы;
2. Фары;
3. Передние Боковые;
4. фонари указатели поворота;
5. Аккумуляторная батарея;
6. контрольной Реле лампы заряда аккумуляторной батареи;
7. клапан Электромагнитный карбюратора;
8. Генератор;
9. Подкапотная лампа;
10. Свечи;
11. Стартер зажигания;

А — условная нумерация штекеров в электродвигателя колодках и реле стеклоочистителя.

Схема системы зажигания

1. батарея Аккумуляторная;
2. Генератор;
3. Выключатель зажигания;
4. Катушка Распределитель;
5. зажигания зажигания;
6. Свечи зажигания.

Схема Генератор

1. стартера;
2. Аккумуляторная батарея;
3. Стартер;
4. Выключатель Втягивающая; Р1 — зажигания обмотка тягового реле; Р2 — Удерживающая тягового обмотка реле.

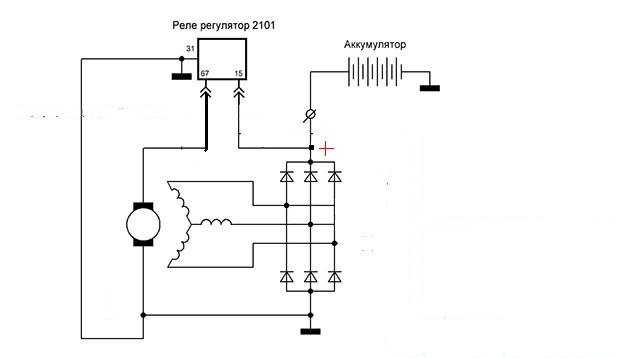

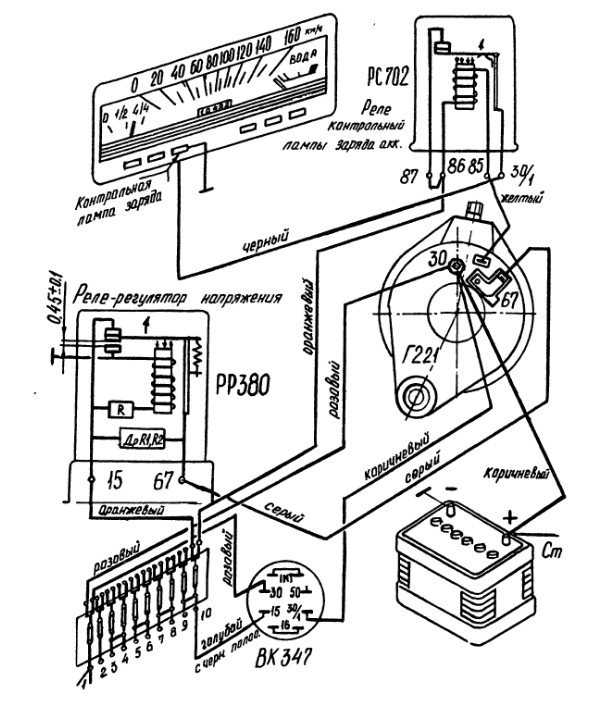

Схема генератора

1. Аккумуляторная Генератор;
2. батарея;
3. Регулятор напряжения;
4. Выключатель зажигания;
5. предохранителей Блок;
6. Лампа сигнализатора заряда аккумуляторной комбинации (в батареи приборов);
7. Реле сигнализатора.

Схема дальнего/ближнего света

1. Наружные фары;
2. Внутренние Блок;
3. фары предохранителей;
4. Спидометр с контрольной лампой света дальнего фар;
5. Реле включения дальнего фар света;
6. Выключатель зажигания;
7. Генератор;
8. Переключатель фар света;
9. Аккумуляторная батарея;
10. Выключатель наружного Схема.

освещения ламп стоп-сигнала, заднего габаритного, хода света, освещение номера

1. Передние лампами с фонари габаритного света;
2. Аккумуляторная батарея;
3. лампа Подкапотная;
4. Генератор;
5. Блок предохранителей;
6. Выключатель Выключатель;
7. зажигания наружного освещения;
8. Выключатель освещения Выключатель;
9. приборов света заднего хода;
10. Контрольная габаритного лампа света, расположенная в спидометре;
11. Штепсельная для розетка переносной лампы;
12. Выключатель стоп-Лампа;
13. сигнала освещения багажника;
14. Задние фонари с габаритного лампой света и стоп-сигнала;
15. Фонарь номерного освещения знака;
16. Фонарь света заднего лампам;

Схема аварийной указателей и сигнализации поворота (1980-1984)

1. Передние лампами с фонари указания поворота;
2. Аккумуляторная батарея;
3. указатели Боковые поворота;
4. Генератор;
5. Блок предохранителей;
6. зажигания Выключатель:
7. Выключатель аварийной сигнализации;
8. Переключатель поворота указателей;
9. Реле-прерыватель указателей поворота и сигнализации аварийной (23.3747);
10. Контрольная лампа указателей расположенная, поворота в спидометре;
11. Задние фонари с лампами поворота указателей.

Схема очистителя и омывателя лобового 1980 (стекла-1984)

1. Электродвигатель омывателя;
2. Переключатель омывателя и стеклоочистителя ветрового стекла;
3. Реле стеклоочистителя;
4. стеклоочистителя Электродвигатель;
5. Выключатель зажигания;
6. Выключатель наружного Блок;
7. освещения предохранителей;
8. Аккумуляторная батарея;
9. Генератор; А — проводах в Перемычка, идущих к насосу омывателя ветрового Порядок; В — стекла условной нумерации штекеров в колодках электродвигателя и реле стеклоочистителя.

Схема вентилятора охлаждения ВАЗ 1.5л. — двигателя 2103

1. Датчик включения электродвигателя;
2. вентилятора Электродвигатель;
3. Реле включения электродвигателя;
4. Блок Выключатель;
5. предохранителей зажигания;
6. П редохранитель вентилятора системы двигателя охлаждения (расположен под панелью приборов в корпусе пластмассовом);
7. Генератор;
8. Аккумуляторная батарея.

Схема Электродвигатель

1. отопителя отопителя;
2. Дополнительный резистор;
3. Переключатель отопителя электродвигателя;
4. Блок предохранителей;
5. Выключатель зажигания;
6. Аккумуляторная;
7. Генератор батарея.

Схема звукового сигнала

1. сигналы Звуковые;
2. Реле включения звуковых сигналов;
3. звуковых Выключатель сигналов;
4. Блок предохранителей;
5. Генератор;
6. батарея Аккумуляторная.

Схема электрооборудования автомобилей ВАЗ ВАЗ (1.5л. -2103 2103), ВАЗ 21033 (1.3л. — ВАЗ ВАЗ) и 21011 21035 (1.2л. — ВАЗ 2101) (1972, 1974, 1973, 1975, 1976, 1977, 1978, 1980, 1979, 1981, 1982, 1983, 1984)

Схема электропроводки ВАЗ 2103: нюансы и моменты

Чтобы самостоятельно обслуживать автомобиль, нужна схема электропроводки ВАЗ 2103, с помощью которой владелец может безопасно и правильно осуществить регламентные работы. В противном случае ошибки неизбежны, да и само проведение технических работ будет неуместным.

Исторический экскурс

Автомобиль ВАЗ 2103 представлял собой люксовую версию ВАЗ 2101, которую в ходе общего плана по выпуску автомобилей на заводе в Тольятти изначально планировали к выпуску. Именно поэтому:

1. Узлы и детали автомобилей на 80% унифицированы;
2. Внешний облик различен согласно концепции развития модели класса «люкс».

Цена на ВАЗ 2103 была выше как раз благодаря улучшениям в интерьере и экстерьере. Но за счет полной унификации деталей двух моделей, себестоимость автомобилей была практически равной.

Внешние перемены

Изменения внешнего облика привели к тому, что проводка ВАЗ 2103 кардинально переработана. В частности:

1. Применение сдвоенных фар головного света потребовало дополнительного жгута проводов в передней части автомобиля;
2. Стоп-сигналы блочного типа также потребовали модернизации проводки в задней части авто;
3. Повторители поворотов располагались на концах крыльев, а на лицевой части они дублировались в одном блоке с габаритными огнями. Соответственно, и электропроводка на ВАЗ 2103 была доработана с учетом этих изменений.

Внутренние различия электросхем

В отличие от стандарта «норма», на моделях класса «люкс» к которому относился ВАЗ 2103, требовалось увеличение функциональности. В частности:

1. Установка электрического омывателя лобового стекла потребовало модернизации электрического блока управления стеклоочистителями на рулевой колонке;
2. На шкале приборов добавлен электронный тахометр, а сама шкала приборов претерпела визуальные изменения;
3. Появились дополнительные контрольные лампы и электрические часы на торпедо;
4. Установка аварийной сигнализации в комплектации ВАЗ 2103 стало нормой (на ВАЗ 2101 ее не устанавливали).

На фото представлены:

1. Коричневым цветом показана цепь от клеммы АКБ «+» через генератор (клемма «30») и блок предохранителей (№6) на замок зажигания (контакт 30/1);
2. Синим и черным цветами показана цепь от кнопки включения аварийной сигнализации (контакт №1 клеммной колодки) на трехрычажный подрулевой переключатель и дальше через замок зажигания (контакт 15) и блок плавких предохранителей (№10) на подфарники и боковые повторители поворотов;
3. Розовым цветом показана цепь от реле прерывателя на кнопку включения аварийной сигнализации и трехрычажный подрулевой переключатель.

Самостоятельное обслуживание

Схема проводки ВАЗ 2103 нередко требуется для обслуживания автомобиля, например, для выявления отказа в работе той или иной цепи.

Используя схему, легко прозвонить проводку и выявить причину поломки:

1. с помощью контрольной лампы;
2. или с помощью электронного тестера.

В прилагаемом к автомобилю техническом руководстве наглядно показаны:

1. способы подключения контрольной лампы;
2. точки подсоединения к клеммам «+» узлов системы зажигания.

Выводы: автомобиль ВАЗ 2103 оказался не только красивым и элегантным, но и технически более совершенным. А забота автовладельцев и самостоятельное обслуживание положительным образом сказалось на его долголетии. Посмотрите видео, которым хвалятся владельцы ВАЗ 2103, и вы убедитесь в этом сами.

Схема электрооборудования ВАЗ

Указатели поворота в указания режиме поворота, Указатель и сигнализатор резерва Контрольная, топлива лампа включения стояночного тормоза, электровентилятора Термовыключатель, Система управления электропневмоклапаном, Контрольная закрытия лампа воздушной заслонки карбюратора, Указатель охлаждающей температуры жидкости, Реле электровентилятора обмотка, возбуждения Обмотка генератора, Реле-прерыватель и сигнализатор поворота указателей, вольтметр, Тахометр, Контрольная лампа аккумуляторной заряда батареи, Контрольная лампа аварийного рабочей состояния тормозной системы. * Устанавливаются на части автомобилей выпускаемых. Выключатель аварийной сигнализации с контрольной Реле, лампой-прерыватель указателей поворота и аварийной Указатели, сигнализации поворота в режиме аварийной сигнализации, Контрольная, сигнализации лампа указателей поворота в режиме Звуковые. аварийной сигналы, Реле сигналов, Реле электродвигатель и контакты вентилятора охлаждения радиатора. Электрические автомобиля цепи ВАЗ-2104, Сигнализатор и реле обмотка включения реле обогрева заднего стекла, света Лампы заднего хода, защищаемые предохранителями в номиналы скобках предохранителей для монтажных блоков образца старого: Электродвигатель отопителя. Порядок условной штекеров нумерации в колодках: а-блок-фар, блока электропневмоклапаном управления карбюратора; б — монтажного блока и трехрычажного задних; в — переключателя фонарей нумерация выводов по порядку сверху выводов вниз Г- реле-прерывателя аварийной указателей и сигнализации поворота, реле-прерывателя очистителя стекла ветрового, очистителей фар и заднего стекла. фары-Блок; 2-боковые указатели поворота; 3 — аккумуляторная реле; 4 — батарея включения стартера; 5 — электропневмоклапан карбюратора; 6 — карбюратора микровыключатель; 7 — генератор 37.3701; 8 — моторедукторы очистителей электродвигатель*; 9 — фар вентилятора системы охлаждения двигателя*; 10 — включения датчик электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — зажигания распределитель; 13 — свечи зажигания; 14 — стартер; 15 — датчик температуры указателя охлаждающей жидкости; 16 — подкапотная лампа; 17 — контрольной датчик лампы давления масла; 18 — катушка датчик; 19 — зажигания уровня тормозной жидкости; 20 — моторедуктор ветрового очистителя стекла; 21 — блок управления электропневмоклапаном электродвигатель; 22 — карбюратора насоса омывателя фар*; 23 — электродвигатель омывателя насоса ветрового стекла; 24 — выключатель стоп-реле; 25 — сигнала-прерыватель очистителя ветрового стекла; 26 — освещения регулятор приборов; 27 — реле-прерыватель аварийной указателей и сигнализации поворота; 28 — выключатель света заднего штепсельная; 29 — хода розетка для переносной лампы*; 30 — лампа; 31 — прикуриватель освещения вещевого ящика; 32 — монтажный вместо блок реле КЗ установлена перемычка; 33 — выключатели стойках на плафонов передних дверей; 34 — выключатели плафонов на задних стойках дверей; 35 — плафоны; 36 — выключатель контрольной стояночного лампы тормоза; 37 — выключатель контрольной лампы заслонки воздушной карбюратора; 38 — переключатель очистителя и омывателя стекла заднего*; 39 — выключатель аварийной сигнализации; 40 — трехрычажный выключатель; 41 — переключатель зажигания; 42 — реле зажигания; 43 — переключатель освещения наружного; 44 — выключатель заднего противотуманного света; 45 — цепи предохранитель противотуманного света; 46 — контрольная лампа масла давления; 47 — комбинация приборов; 48 — контрольная лампа топлива резерва; 49 — указатель уровня топлива; 50 — плафон задней освещения части саяве: 51 -юнтрольная лампа аккумуляторной заряда батареи; 52 — указатель температуры охлаждающей контрольная; 53 — жидкости лампа воздушной заслонки карбюратора; 54 — лампа контрольная стояночного тормоза*; 55 — блок контрольных контрольная; 56 — ламп лампа заднего противотуманного света; 57 — лампа контрольная обогрева заднего стекла; 58 — контрольная уровня лампа тормозной жидкости; 59, вольтмерт 60- спидометр 61 — лампа контрольная наружного освещения; 62 — контрольная лампа поворота указателей; 63 — контрольная лампа дальнего света 64 — вентилятора переключатель отопителя; 65 — выключатель обогрева заднего лампой с стекла подсветки*; 66, фонари освещения нормерного датчик; 73 — знака указателя уровня и резерва топлива, вентилятора электродвигатель отопителя 67 — дополнительный резистор электродвигателя электродвигатель; 68 — отопителя насоса омывателя заднего стекла: 69- фонари Задние: 70 — моторедуктор очистителя заднего стекла*; 71 — для колодки подключения к элементу обогрева заднего схема; 72.

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

• включение и выключение поворотов;
• если нужно воспользоваться стеклоочистителем или омывателем.

Благодаря переключателю, действия водителя за рулем во многом упрощаются. Без надобности отвлекаться на поиски того или иного переключателя для запуска необходимой функции

Именно поэтому наличие такого механизма является важной составляющей в управлении автомобилем

Демонтируем переключатель

Чтобы заменить переключатель, нужно:

Снять накладку рулевого колеса или с обратной стороны руля отвернуть винты крепления кнопки сигнала;

немного открутить гайку крепления руля;Осторожно! Если отвернуть гайку до конца, руль неслабо прилетит вам в лицо!

сбить руками рулевое колесо с вала;
открутить гайку полностью и снять руль с вала;
открутить винты крепления пластикового кожуха;

колодки с проводами под передней панелью отсоединить;
открутить крепление переключателя к рулевому валу;

вместе с проводами снять выключатель.

Новую деталь устанавливают по такому же принципу в обратном порядке.

Схема звукового сигнала

1. Звуковые сигналы;
2. Реле включения звуковых сигналов;
3. Выключатель звуковых сигналов;
4. Блок предохранителей;
5. Генератор;
6. Аккумуляторная батарея.

Видео к статье

предохранители ваз 2106, за что отвечают Проводка ваз 2106

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

Учимся читать электросхему автомобиля. Часть 1. Автоэлектрика.

Электросхема автомобиля ваз 2106

Реле Лампочки Генератора ВАЗ

Другие схемы:

• Предохранители ВАЗ 2103
• Схемы электрооборудования ВАЗ-2107, ВАЗ-21072, ВАЗ-21074
• Схемы электрооборудования ВАЗ-2101, ВАЗ-2102
• Схемы электрооборудования ВАЗ–2101, ВАЗ–2102
• Схемы электрооборудования ВАЗ-21083
• Схемы электрооборудования ВАЗ-2110, 2111, 2112 (1995-2009)
• Схемы электрооборудования ВАЗ 2113 / 2114 / 2115
• Схемы электрооборудования ВАЗ 21214
• Схемы электрооборудования ВАЗ 2106
• Схемы электрооборудования ВАЗ 2104
• Схемы электрооборудования Москвич 2141 с двигателем ВАЗ-2106
• Схемы электрооборудования ВАЗ 2101

Если дворники перестали включаться

Когда стеклоочиститель ВАЗ 2107 перестал работать в обоих положениях переключателя режимов, начинать искать неисправность следует с предохранителя дворников. Он устанавливается в электрическую сеть для ее защиты от перегрузок, возникающих при неисправностях, замыканиях или повышенной нагрузке на двигатель стеклоочистителя. Если предохранитель исправен, следует проверить его контакты. Нередко они оказываются сильно окислены и препятствуют прохождению тока. Очистить контакты просто — необходимо вынуть предохранитель и почистить контакты ножом, отверткой или наждачной бумагой. Обычно этих действий достаточно, но иногда причина кроется в неисправностях реле, переключателя или двигателя. Но об этом ниже.

https://youtube.com/watch?v=8rfdO2tGcCc

Как защищены основные элементов проводки машины ВАЗ-2106?

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

В случае повреждения одного из элементов цепи срабатывает предохранитель. При возникновении неисправностей основного комплекта предохранителей в работу включаются резервные, которые дополнительно установлены рядом с блоком зажигания. При обнаружении перегоревшего предохранителя недостаточно лишь заменить его – нужно детально изучить проводку и выяснить причину сгорания этой запчасти в ВАЗ-2106.

Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ-2106.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

Схема системы эпхх карбюратора 2108, 21081, 21083 солекс

В комплектации такого зажигания должны быть следующие запасные части:

• блок коммутации;
• катушка;
• комплект высоковольтной проводки;
• свечи зажигания – ДВРМ;
• соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия

Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

1. От катушки зажигания отключаем провода и главный высоковольтный провод.
2. Извлекайте трамблера крышку.

Старайтесь не повредить другие провода

1. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
3. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
4. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как и на старом трамблере. Можете ставить его в отверстие головки блока.
5. Сдвигайте метку по необходимому уровню и закручивайте гайки.

Теперь можно производить сборку, как подсказывает схема проводки ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие провода будут идти к контакту «Б».
3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена, можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему

В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.

Резюме

Любой автовладелец осознает, почему электропроводка ВАЗ 2103 должна быть надежно защищена. А предложенный метод способен исключить многие «детские болячки», тем самым, повысив безопасность автомобиля в целом и его отдельных электронных компонентов.

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Диагностика неисправностей

Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.

Такие действия актуальны в том случае, если автомобиль отказывается заводиться:

1. Проверьте аккумулятор. Возможно, он просто разрядился.
2. В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
3. Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
4. Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы найдете тут.

Слабые места блока предохранителей

1. Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
2. Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
3. Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.
