Где стоит датчик температуры охлаждающей жидкости, как проверить на неисправности и заменить

ВАЗ 2114, ВАЗ 2115

На этих автомобилях в качестве ДТОЖ можно использовать GM 2112-3851010-01. Место расположения устройства — между головкой цилиндров и термостатом.

Для проверки рекомендуется демонтаж элемента (ключ рожковый на 19). Для этого нужно дождаться охлаждения мотора, отбросить «минус» на АКБ и слить антифриз.

После этого требуется демонтировать устройство, проверить его с помощью нагрева жидкости, термометра и мультиметра.

При этом должны быть следующие параметры.

Таблица 2.

Температура, 0С	Сопротивление, Ом	Напряжение, В
+30	1350-1880	8
+50	585-820	7,6
+70	280-390	6,85
+90	155-196	5,6
+110	87-109	4,7

При расхождении в показателях необходимо заменить устройство.

Общая информация о ДТОЖ

Запущенный двигатель внутреннего сгорания  нуждается в удалении лишней температуры охладителя из силовой установки. В противном случае двигатель раскаляется до появления синевы металла, из которого изготовлен. Эксплуатировать перегретый мотор невозможно. Его просто утилизируют.

Устройство, определяющее температуру, не допускает кипения охладителя. Достигая  100 C°, ОЖ (охлаждающая жидкость) не способна отбирать лишние градусы, что вызывает деформацию кривошипно-шатунного механизма, иных узлов и деталей мотора.

Именно в момент критического температурного режима посылает  в электрический блок управления (ЭБУ) сигнал, что пора включать принудительное охлаждение жидкости. Начинает работать вентилятор, обдающий радиатор потоком наружного воздуха.

Воздушный поток сбивает температуру охлаждающей консистенции, обеспечивая двигателю максимальные обороты коленчатого вала. Одновременно со снижением тепла формируется новая топливная смесь, поскольку охлажденная двигательная установка требует иное количество топлива.

Если устройство неисправное, подает в блок управления искаженную информацию, приводящую двигатель к перегреванию и остановке. Плохо то, что после остановки, его трудно запустить снова. В некоторых случаях, не заведется по возникшим причинам:

• закоксованности маслосъемных колец;
• выхода из строя шатунно-поршневого механизма;
• перекаливания головки блока цилиндров.

Приведенные факты убеждают, что датчик контроля над температурным режимом жидкости, является едва не главным элементом силовой установки автомобиля.

Технологический цикл работы мотора автомобиля изделие играет доминантную роль:

1. Устанавливает контроль над объемом охлаждающей жидкости, напрямую воздействует на формирование горючей смеси.
2. Автоматически сигнализирует в центр электронного управления двигательной установке о критических температурных режимах.

Контекст повествования требует рассказать о небольшом элементе, способном контролировать систему охлаждения двигателя автотранспортных средств. Полезно почитать начинающим автолюбителям и тем, кто за рулем не один десяток лет.

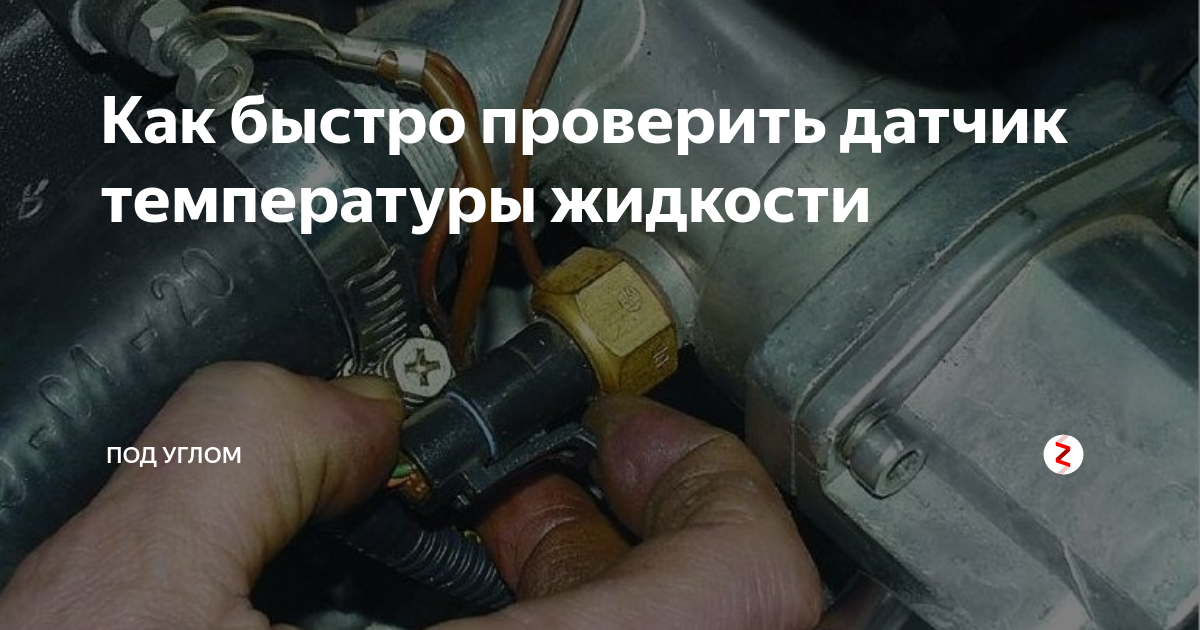

Как проверить работоспособность?

Для проверки работоспособности потребуются следующие инструменты:

• термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
• мультиметр (для замера сопротивления термистора);
• емкость с водой (которую нужно будет медленно подогревать до температуры кипения).

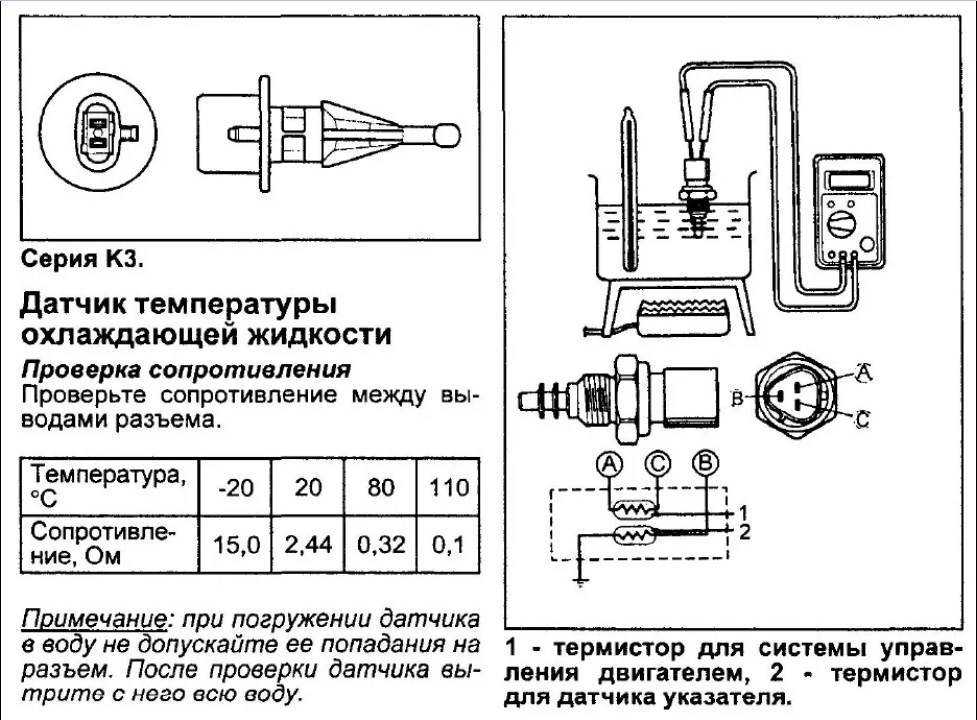

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

• 40 градусов — порядка 1000 – 1200 Ом;
• 50 градусов — 1000 Ом;
• 60 градусов — 800 Ом;
• 80 градусов — порядка 270 – 380 Ом;
• 100 градусов — порядка 170 – 180 Ом.

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

Признаки неисправности датчика температуры охлаждающей жидкости

Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.

Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:

• На приборной панели ТС горит Check Engine или появился значок термометра;
• Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
• Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
• Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.

Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.

Причины поломки датчика температуры ОЖ

Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.

В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:

Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения

Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха

Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.

Можно ли ездить со сломанным датчиком или без него

Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.

Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.

Проверка без снятия

Проверить исправность датчика можно двумя способами: без демонтажа и в снятом состоянии. В первом случае нужно провести осмотр, воспользоваться мультиметром или специальным сканером для диагностики. Второй предполагает применение нагревательных и контрольных приборов. Но об этом расскажем позже.

Предварительный осмотр

В большинстве случаев снимать датчик температуры тосола не надо. Частая причина выхода из строя — сгнившая, перебитая проводка или течь «охлаждайки». Поэтому первым делом советуем осмотреть датчик. Если провода не повреждены, а на контактах нет коррозии, нужна более тонкая диагностика.

Датчик может выдавать неверную информацию. Чтобы это проверить, нужно сопоставить температуры с панели, и данные, которые показывает датчик. Если данные отличаются, есть смысл снять прибор и проверить его в домашних условиях.

С мультиметром

Перед тем, как выявлять неисправность ДТОЖ, стоит проверить проводку в машине. Поскольку устройство нуждается в постоянном питании 5 В, нужно отсоединить его от проводов, завести мотор и подключить к проводам мультиметр, чтобы узнать подающееся на датчик напряжение.

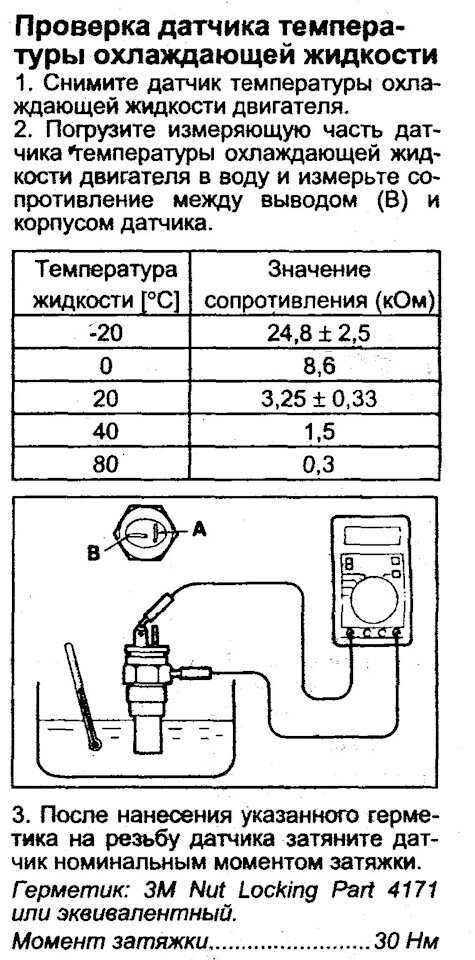

Проверка датчика мультиметром

Значение сопротивления зависит от температуры тосола. Приведем справочные данные. Они не претендуют на стопроцентную точность для каждого автомобиля, но дают возможность определить среднее значение и сделать выводы. Таблица:

Температура жидкости, °C	Сопротивление ДТОЖ, Ом
9420
+5	7280
+10	5670
+15	4450
+20	3520
+25	2795
+30	2238
+35	1800
+40	1458
+45	1182
+50	972
+60	668
+70	458
+80	332
+90	240
+100	176

Следует прозвонить сам датчик на предмет обрыва цепи. Чтобы измерить сопротивление прибора, нужно перевести мультиметр в соответствующий режим. Затем измерить показания на выводах датчика. Температура на приборной панели совпадает со значением сопротивления? Значит все в порядке.

Диагностический прибор

Когда на «приборке» загорается лампа Check Engine, это явный сигнал о необходимости провести диагностику ДТОЖ. Наиболее эффективный и быстрый способ проверки — воспользоваться профессиональным ODB2 сканером. Однако можно применить и бюджетную модель Scan Tool Pro Black Edition.

Сканер ODB2

На дисплее сканера, подключенного к диагностическому разъему ODB2, появится значение температуры антифриза. Также диагностический прибор покажет, какие данные выдает ДТОЖ. Если они соответствуют реальным значениям, значит датчик работает нормально.

Калина

Официальный вариант ДТОЖ для ВАЗ 2112 — 2112-3851010. Но можно использовать аналоги, к примеру, ERA (33026), Luzar (LS 0112), Fenox (TSN 2211207).

Расположение датчика на авто с мотором на 8 и 16 клапанов — около термостата. При этом девайс немного закрыт корпусом фильтра.

При этом на Лада Калина 1 для доступа к измерителю температуры придется снять воздушный фильтр.

Чтобы выкрутить используется ключ на 19. Антифриз сливать не нужно.

Проверка, как и в прошлом случае после снятия устройства ключом на «19».

Проверка наличия рабочего напряжения осуществляется мультиметром с включенным зажиганием без снятия датчика между выводом колодки «В» и массой (вывода на колодки два «А» и «В»), нормативные показания в пределах 4,8—5,2 В.

Как работает датчик температуры в автомобиле

Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.

Функционирование устройства выглядит следующим образом:

• Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
• На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
• Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).

Как ДТОЖ регулирует нагрев антифриза в системе:

1. При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
2. Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
3. При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
4. Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.

Как снять датчик

Крепление может быть различным, поэтому, опять же, ищите информацию по конкретному авто. Но чаще всего он просто закручивается по резьбе. Тогда его корпус имеет шестигранную форму.Последовательность действий следующая:

1. Отсоединяете «минусовую» клемму АКБ.
2. Находите датчик.
3. Отсоединяете проводку.
4. Частично сливаете антифриз (если датчик находится достаточно высоко, это можно пропустить, уточняйте по конкретной модели). Также этого можно не делать, если разыскать заглушку (например, подходящий болт) и быстро поставить ее на место снятой детали.
5. Выкручиваете датчик (если он на резьбе), или открепляете другим способом, предусмотренным конструкцией.

Замена, в том числе и своими руками

Если вы точно определили что датчик вышел из строя, то заменить его не так уж и сложно, даже не опытному водителю. Как правило, корпус у него идет под «гайку», так что он просто выкручивается из своего места. Также есть и пластиковые варианты, которые сидят на двух маленьких болтиках (однако такое редкость).

Прежде чем его менять, нужно:

1) Отключить аккумулятор, это обязательно, чтобы избежать ошибок ЭБУ.

2) Слить «немного» охлаждающей жидкости, как правило, до уровня датчика, на многих СТО вообще его просто выкручивают, часть жидкости выходит – затем (после замены) добавляют до уровня сколько нужно.

3) Отсоединяем и убираем шлейф, для того чтобы его не замочить.

После просто откручиваем датчик, обычно это ключ либо на 13, 17, редко на 19.

НА это место закручиваем другой – затягиваем, но не сильно (а как говорят мастера «плотно», главное чтобы не сломать), как правило, с ним идут резиновые прокладки.

После вытираем подтеки — добавляем охлаждающей жидкости до нужного уровня – подключаем питание и аккумулятор – запускаем автомобиль и проверяем работу. Очень простая проверка, попробовать прогреть двигатель, тогда датчик должен включить вентилятор охлаждения. Пробуем проехать, резкие ускорения, а также запуск и остановка мотора – так нужно сделать от 3 до 5 раз.

В заключении – ребята датчик это простой, но очень важный элемент, на моей практике было несколько случаев, когда перегревали мотор именно из-за его неисправности. Стоит он копейки, да и заменить самому не сложно! Поэтому если начали проявляться признаки перегрева и мотор работает не стабильно, первым делом после уровня жидкости в бачке, смотрим на датчик! Не тяните – ремонт двигателя очень дорогой!

Сейчас небольшое видео, смотрим

НА этом все, искренне ваш АВТОБЛОГГЕР.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

• Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
• Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
• Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
• Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
• Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Признаки неисправности ДТОЖ

Ключевые признаки неисправности:

1. Недостоверные показания температуры двигателя. Например, сразу же после его запуска на приборной появляется сигнал перегрева. Или наоборот: после 10 – 20 минут работы мотора показывается температура ниже 40 – 50 градусов.
2. Не включается или не отключается вентилятор. Но это также может указывать и на неисправность блока управления.
3. Показания температуры считываются некорректно. Данные при этом могут мгновенно меняться, например, с 50 до 90 градусов, а затем снова опускаться.

В современных авто также при неисправной работе контроллера на приборной панели загорается сигнал «Check». Подключившись к ЭБУ можно узнать точную причину появления аварийного сигнала.

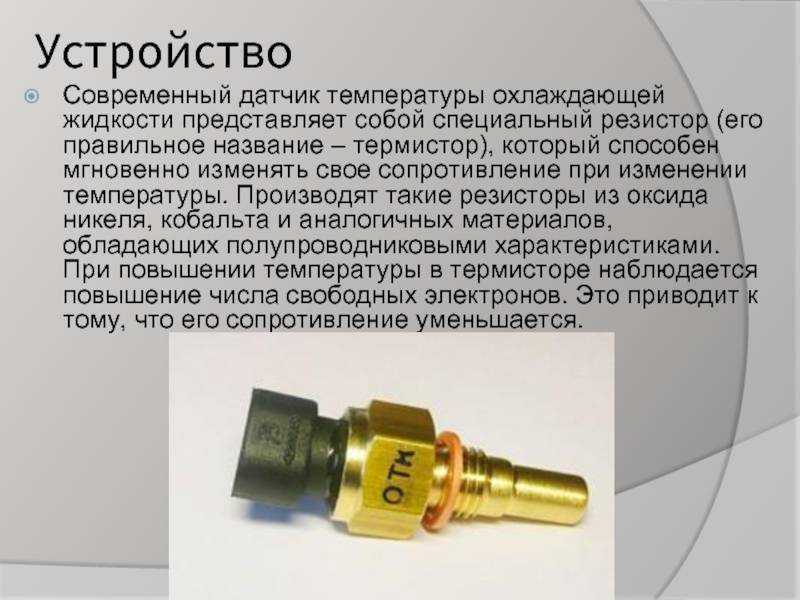

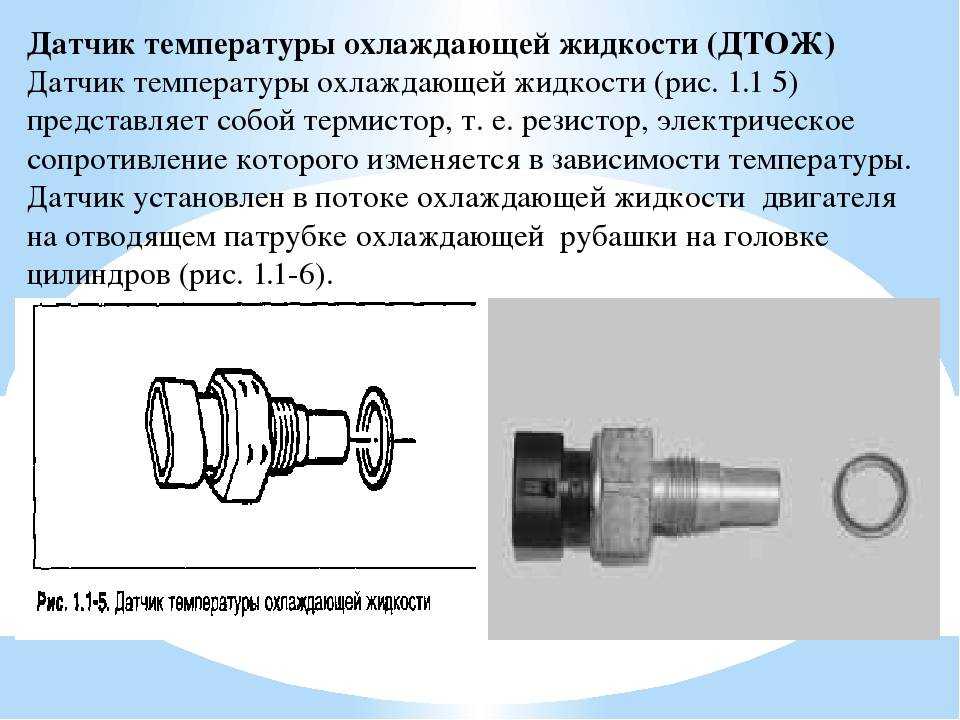

Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это  90 градусов).

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

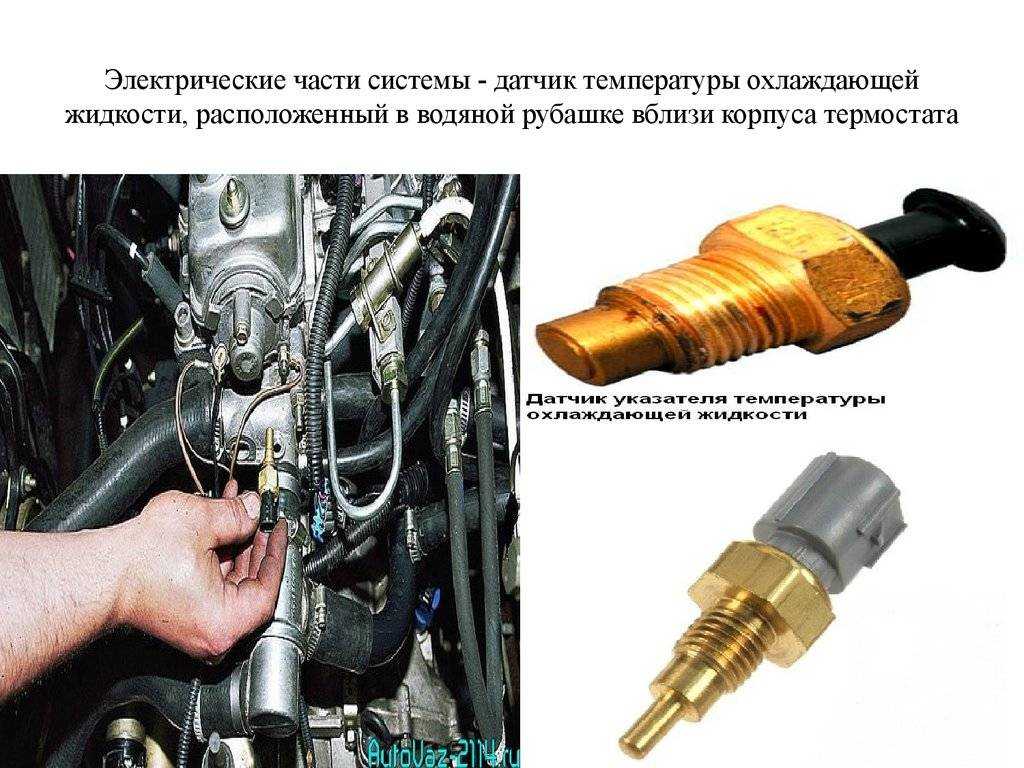

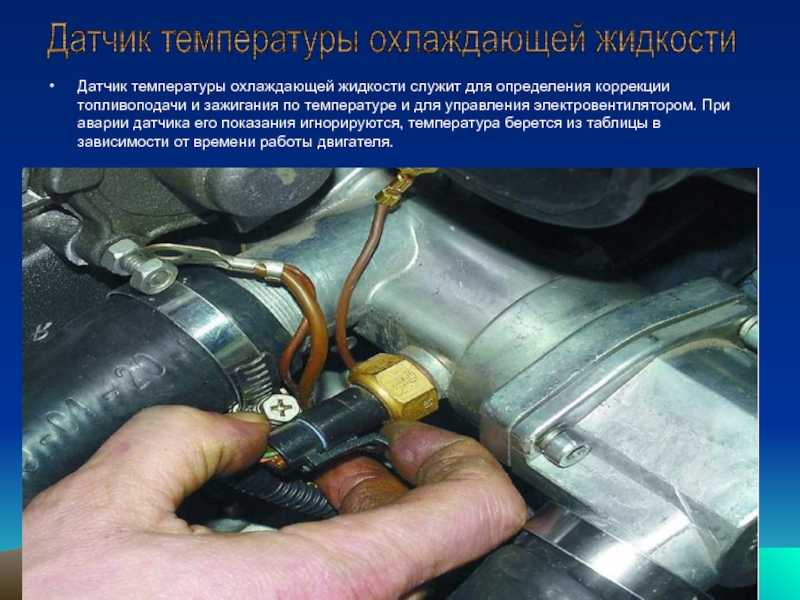

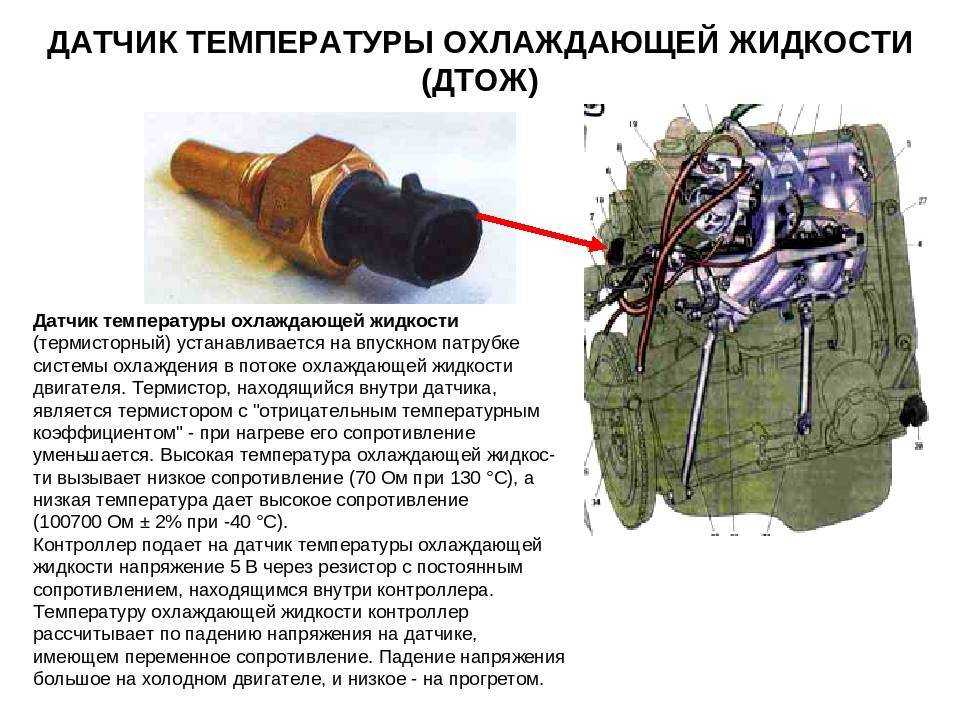

Где находится

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

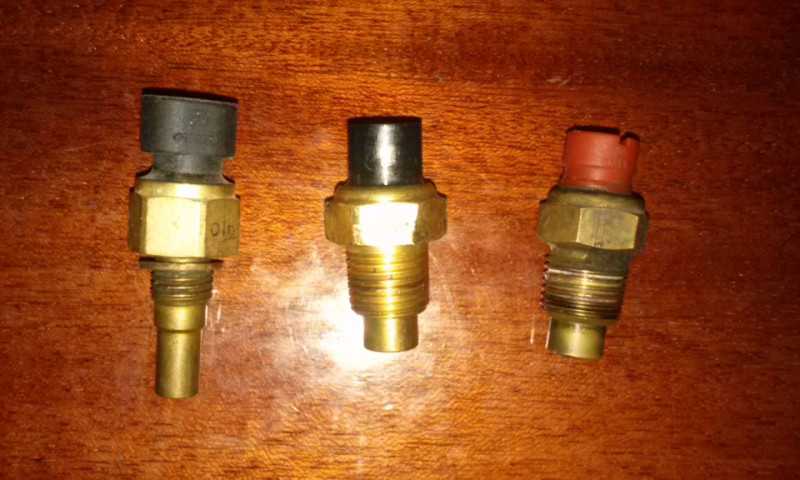

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставится на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.
