Установка плафон освещения салона калина

Создаем подсветку салона самостоятельно

Света в салоне Лада Калины стандартной комплектации недостаточно, поэтому большинство автовладельцев совершенствует освещение своими руками, устанавливая вместо лампочек накаливания мощностью 5 Вт светодиодные лампы мощностью 0,6 Вт.

Наиболее популярные светодиодные лампы марки F-3s50f37 дают световой поток в 80 люмен и имеют гораздо меньшую мощность. В конструкцию лампы вмонтирован выпрямитель, обеспечивающий защиту изделия от неправильного подключения по полярности.

Дополнительная подсветка в салоне Калины позволяет создать более комфортные условия, особенно в темное время суток. Она представляет собой светодиодную ленту, закрепленную двусторонним скотчем. Устройство приклеивается к нижней части торпедо и освещает пол под ногами водителя и пассажира.

Подсветку пола пассажиров задних сидений удобнее фиксировать на воздуховодах. Подключение освещения к бортовой сети можно осуществить несколькими способами. Самый простой – подсоединиться через тумблер к «плюсу» ближнего света. Если необходимо, чтобы подсветка включалась при открытии дверей, то ее следует подключить через концевые выключатели дверей.

Освещение салона играет важную роль. Оно не только создает комфортную атмосферу, но и делает условия вождения автомобиля благоприятными, снижает утомляемость водителя и риск возникновения дорожно-транспортных происшествий. По этой причине дополнительная подсветка нашла широкое распространение в последних изменениях заводских моделей.

Свет в калине мягко сказать не совсем комфортный, довольно тусклый, всего один плафон, нет подсветки под ногами, в багажнике слева одна тусклая лампа.С этим и решено было бороться.

На сайте «Энергомаш» были заказаны следующие детали:

— Плата ПЛ 27 плафона 51.3714 — 1 шт. — 219,40 р.— Плата ПЛ 57-01 плафона 51.3714 — 2 шт. — 128,40 р.— Лента светодиодная белое свечение, 20см, 12 светодиодов — 4 шт. — 320,00 р.— Лента светодиодная белое свечение, 50см, 30 светодиодов — 1 шт. — 200,00 р.— Транспортные расходы — 1 шт. — 110,00 р.

Плата ПЛ 27 и 2 платы 57-01 ставятся в штатный плафон. Вместо обычных лампочек при этом получаем светодиодные. Свет при этом становится в разы ярче, можно комфортно что-то читать и найти потерянную вещь намного проще.

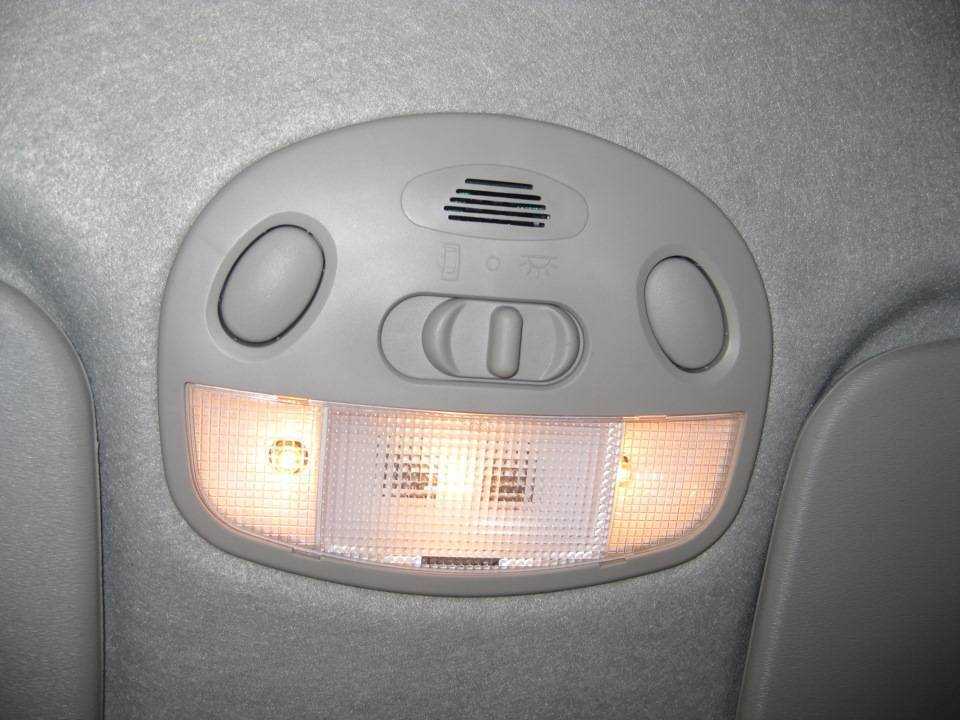

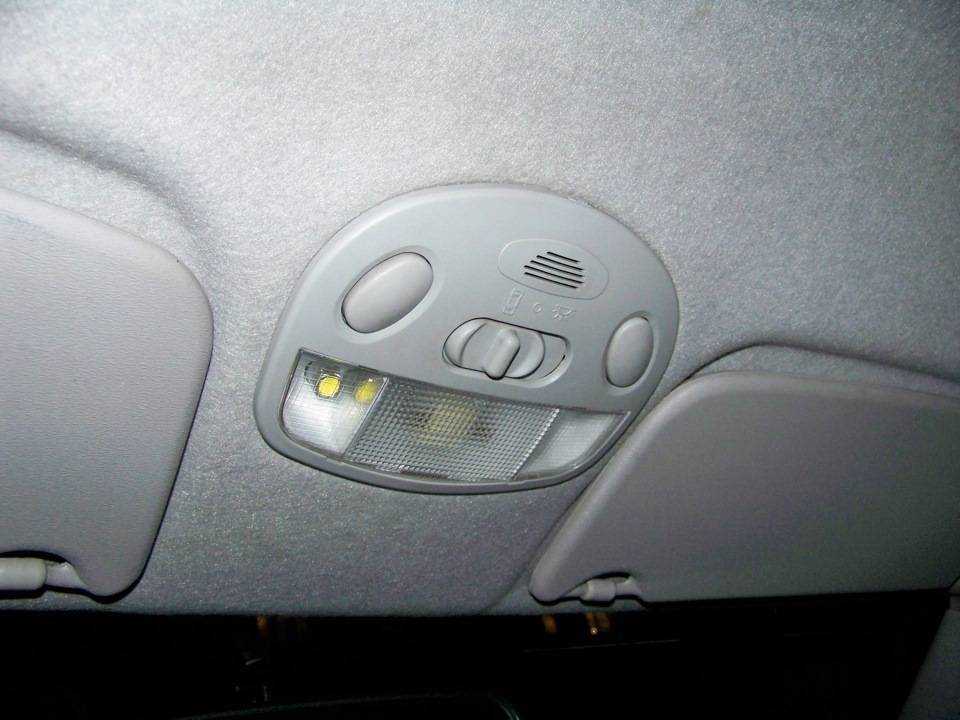

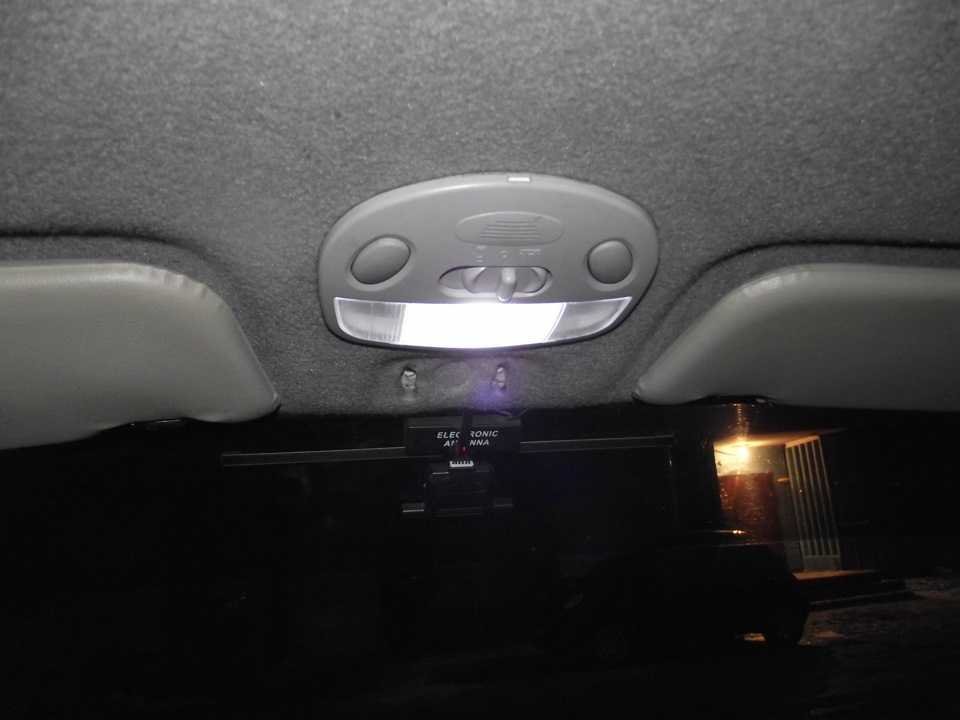

Вот несколько фото до и после:

Далее пришла очередь светодиодных лент – они уже идут с проводами и скотчем 3М с обратной стороны, т.е. нужно только придумать куда их приклеить и подсоединить.

В первую очередь была установлена длинная светодиодная лента в багажник – место нашлось сразу – на растяжку. Провод был проложен по растяжке и припаян к штатному плафону освещения багажника, который при этом остался рабочим.

Эффект виден на фото, в багажнике видно все.

Самым сложным для меня было сделать подсветку ног водителя и пассажира, изначально хотел сделать ее не только спереди, но и сзади. После недолгих размышлений решено было подключаться к плафону освещения салона – т.е. подсветка пространства под ногами должна работать точно так же, как и плафон освещения салона – при снятии машины с сигнализации, при выключении зажигания или при принудительном включении плафона.

Весь монтаж проводов был сделан с помощью клемников WAGO, с помощью них можно надежно соеденить несколько проводов и при желании легко разъединить. Для этого всего мне потребовалось 2 клемника на 2 провода и 2 клемника на 5 проводов.2 клемника для 2х проводов я установил рядом с плафоном для того, чтобы в любой момент можно было отсоединить плафон в случае необходимости.

Затем провел провода по правой стойке вниз в районе туннеля пола и там с помощью двух 5 контактных клемников ( и -) подсоединил 4 светодиодные ленты. (1 провод с плафона и 4 со светодиодных лент)

Сами ленты приклеил на водительской стороне на блок ЭУР, на пассажирской под полку бардачка. Еще 2 ленты для подсветки пространства для ног задних пассажиров я приклеил на водительское и пассажирское сидение соответственно. Все провода аккуратно провел в район туннеля пола где и соединил их все в клемники.

В целом все получилось отлично, в машине стало уютнее и всегда видно, что и где находится. Только случился один косяк, одну ленту мне прислали не ту – вместо белого свечения прислали теплое, ее решено было поставить на место водителя.

Стандартные лампы накаливания, установленные в плафоне освещение салона на Калине не вызывают особого восторга, поэтому многие обладатели этого автомобиля, стремятся заменить их на светодиодные или более яркие лампы. Лучше всего заменить обычные лампы на светодиоды.

Как можно использовать салонный плафон?

Интереснее всего бывают нетипичные решения, когда привычная вещь начинает использоваться не совсем по назначению, однако не менее эффективно. В частности, потолочный плафон может обеспечить не только плавное включение света в салоне путем небольшой доработки, но и таким же образом стать источником питания для видеорегистратора. Изначально для этой цели предусмотрено зарядное устройство от прикуривателя с гнездом под USB, и именно его можно задействовать, слегка переделав.

Для начала на внешние контакты напаиваются два провода, поскольку внутри стоит предохранитель и простора для деятельности не оставляет. Обматываем изолентой, пусть некрасиво, зато надежно. Как правило, плафон имеет 3 контакта, один на «плюс» и два на «минус» (постоянный и активный при открытии дверей). Нам нужен постоянный, находим его и припаиваем провод от соответствующего вывода зарядки, точно также соединяем «плюсы» плафона и адаптера. Затем убираем зарядное устройство под обшивку потолка, туда же протягиваем провод USB от регистратора.

Инструкция по замене ламп

Заменить лампочки в плафоне Калины несложно. Для этого потребуются две отвертки: одна – плоская, вторая – крестовидная. Процедура выглядит следующим образом:

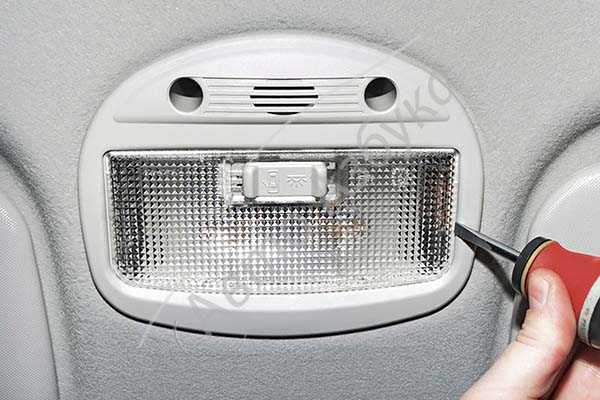

Снять стекло плафона. Для этого необходимо вставить плоскую отвертку в пазы на стекле плафона и осторожным движением вскрыть стекло, при этом открывается доступ к лампам освещения салона.
Заменить лампочки.
Если нужно снять блок освещения с кнопками управления, следует вставить плоскую отвертку в паз блока со стороны водителя и надавить на инструмент. Пластмассовая крышка легко слетит, поэтому лучше придерживать ее свободной рукой. Откроется доступ к винтам крепления блока к обшивке крыши.
Открутив два винта крестообразной отверткой, можно снять блок освещения, потянув его на себя с небольшим усилием.
Для полного демонтажа устройства необходимо разъединить электрический разъем.

Установка блока производится в соответствии с представленной инструкцией строго в обратном порядке.

Снятие центральной накладки

Перед тем как приступить к процедуре ремонта подсветки печки Калины, необходимо запастись всем необходимым. Список требуемых инструментов скромен: потребуются крестовая и плоская отвёртки, светодиоды с резисторами или собранные лампы. Сам алгоритм снятия центральной консоли выглядит следующим образом:

Отключение магнитолы. Устройство извлекается полностью, после предварительного отсоединения идущих к нему проводов.
Снятие заглушек. Расположенные рядом с кнопкой включения аварийной сигнализации заглушки извлекаются путём нажатия на них изнутри через освободившееся после магнитофона пространство.
Освобождение «аварийки» от проводов. Штекер удерживается защёлкой на кнопке, но пространства здесь хватает для комфортного проведения манипуляции.
Откручивание болтов. Под заглушками скрыты два болта под крестовую отвёртку, если их отвернуть, консоль будут удерживать только защёлки по периметру.
Извлечение рычагов регулировки отопителя. Чтобы снять их, нужно с лёгким усилием потянуть на себя

Убрать их можно было и раньше, главное — не забыть (обратите внимание, что регулятор скорости снимать не нужно).
Демонтаж центральной консоли. Начав снизу, нужно тянуть консоль на себя, снимая с металлических фиксаторов

Постарайтесь не делать слишком резких и грубых движений, чтобы не повредить панель.
Отключение последних проводов. После снятия консоли появляется доступ к проводам, ведущим к регулятору скорости, а также лампочкам освещения. Это последнее, что удерживает пластиковый модуль.

В ситуациях, когда извлечь магнитолу проблематично, пригодится плоская отвёртка — с её помощью можно извлечь заглушки. Затем проводятся стандартные действия по алгоритму, лишь провода от магнитолы отключаются в последнем шаге.

Возможные причины неисправности

Итак, если не горит ближний свет в Ладе Калина в одной из фар, то причина, скорее всего, кроется в перегорании лампочки. Заменить ее не составит труда каждому автовладельцу.

Однако, к сожалению существует и ряд других причин этой неисправности, наиболее распространенными из которых являются следующие:

Окислились или подгорели контакты в штекерной колодке;
Перегорел предохранитель;
Обрыв цепи;
Вышло из строя реле.

Ниже рассмотрим как устранить все эти неисправности.

Замена лампы

Замена ближнего света на Калине осуществляется довольно просто. Причем на это придется потратить лишь несколько минут своего времени.

Единственное, перед тем как поменять старые лампы, необходимо приобрести новые стандарта H7. Желательно устанавливать новые лампочки сразу на двух фарах, чтобы они обеспечивали одинаковое свечение.

Инструкция по замене выглядит следующим образом:

Прежде всего нужно снять резиновую заглушку, расположенную с обратной стороны блок-фары . Для этого, предварительно надо открыть капот.
Затем надо снять плюсовую и минусовую клеммы с контактов .

Далее надо надавить своими руками на пружинную скобу и вывести ее из посадочных.
После этого нужно вытащить старую лампочку и поставить на ее место новую .
Затем надо установить на место скобу, надеть клеммы на контакты и установить заглушку .

В процессе замены лампочек нужно обратить внимание на качество контактов. Если контакты окислились или подгорели, их необходимо зачистить

Плафон освещения салона Приоры: отличия блоков, ламп и правила замены

Свет в салоне очень важен при езде в вечернее или ночное время. Яркие лампы помогают водителю без труда видеть все находящееся внутри и минимально отвлекаться при переключении передач или смене положения ручника.

Отечественная Приора плафон освещения салона, которой отличается для разных комплектаций, не всегда удовлетворяет владельцев качеством свечения ламп. Именно поэтому многим поклонникам АвтоВАЗа будет интересно узнать о данных отличиях и об особенностях замены перегоревших ламп или установке нового плафона.

Освещение салона Приоры: какие плафоны установлены в «Норме» и «Люкс»?

В самом простом оснащении Лада Приора включает единственный блок освещения, расположенный на крыше над передней панелью. Устанавливаются в него обычные лампы с маркировкой C10W. Правда, они в большинстве случаев дают мягкий, но слабый желтоватый свет.

Именно поэтому для Приора плафон освещения не кажется уж столь качественным и многие владельцы отечественного авто желают провести модернизацию и установить блок от усовершенствованной модели версии «Люкс».

В самой дорогой комплектации Приоры устанавливается два блока. Первый располагается стандартно возле водителя, а второй находится в потолке над сидениями заднего ряда. Такое оснащение позволяет не только водителю, но и пассажирам чувствовать себя действительно комфортно в автомобиле при езде или посадке в вечернее время.

Светодиодная лампа освещения салона Приора для пассажиров заднего ряда ничуть не уступает по качеству осветительным элементам, установленным в передней части салона.

Как выполнить установку новых плафонов освещения в Приоре?

Проводится качественная замена лампы освещения салона Приора довольно просто и не требует особых навыков от владельца. В частности рассеиватель крепится к основе лишь парой клипс, которые довольно легко отжимаются плоской отверткой.

Для проведения работы понадобится поддеть рассеивающую крышку около крепления и слегка нажать на клипсу. Далее крышка легко выходит из зазоров, а подходящий провод питания легко изымается из гнезда. После проводится выкручивание старой лампы и установка новой, сборка плафона осуществляется в обратном порядке.

Полноценная установка плафона в задней части займет намного больше времени и повышенной аккуратности. Поскольку монтаж выполняется в потолке авто, то следует внимательно провести каждый этап.

Но прежде всего водителю необходимо купить плафон освещения салона Приора Люкс для заднего ряда. Приобрести изделие можно в любом автомобильном салоне. Процедура установки заключается в следующем:

1. Выполняется разметка на потолке салона в том месте, где будет вмонтирован плафон.

2. По очерченным меркам производится вырезание покрытия.

3. От переднего плафона протягивается провод (естественно под покрытием).

4. Подключается осветитель задних сидений.

5. При необходимости из резины или другого уплотнителя вырезается тонкая рамка, обеспечивающая плотность прилегания плафона к потолку.

Специалисты также рекомендуют проводить замену на Приоре «Норма» переднего плафона. Выполняется процедура довольно легко, поскольку параметры элементов идентичны.

Полная замена плафона проводится по аналогичной схеме замены лампы, только вместо старого осветителя будет установлен новый (осуществляется простое переключение провода). Единственное о чем нужно помнить, что светодиодные элементы могут отличаться друг от друга. Для передних сидений рекомендуется приобретать лампы со средней яркостью, а для задних — с высокой.

Качественный и яркий плафон освещения Приора Люкс позволяет удобно оборудовать и модель комплектации Норма. Стоимость компонентов минимальная, а получаемая польза довольно высока.

Учитывая незначительное время монтажа, простоту замены и установки заднего плафона, выполнить работу сможет даже новичок. А полученный результат будет положительно оценен и самим водителем, и перевозимыми пассажирами.

Замена ламп ближнего света

Стандартная замена лампочки ближнего света Лада Калина выполняется достаточно просто. Процедура не требует глубоких познаний в автоэлектрике и наличия специализированного инструмента.

Чтобы правильно выполнить процедуру следует подготовить все инструменты и выполнить последовательность действий.

Установить машину на ручник и снять клеммы с аккумулятора. Автомобиль рекомендуется загнать в хорошо освещенный гараж или оставить на улице, так будет лучше видно мелкие детали и крепеж.
Удалить пластиковую крышку блока. Здесь можно стянуть элемент руками, не используя инструменты. В отдельных комплектациях заглушка может выполняться из тугой резины (от чего зависит – неизвестно)

Важно учитывать, что элемент нередко пересыхает и растрескивается. Следовательно, нужно купить его предварительно.

Продолжается замена лампочки ближнего света лада калина 1 поколения, на этапе отключения проводки

Контактная группа нередко прикипает, что заставляет мастера немного напрячься. Раскачивая со стороны в сторону колодку, потребуется ее стянуть с посадочного места. При этом, нужно придерживать корпус устройства, чтобы не повредить элемент. Если деталь будет сломана починить ее невозможно – узел меняется целиком.
Далее следует вывести из зацепа пружину фиксатора лампы. Затем ее потребуется отодвинуть в сторону, чтобы не мешала.

Важно! Не следует полностью вытягивать фиксатор – установить его на место будет крайне затруднительно. Планка просто отодвигается, чтобы можно было снять лампочку

Далее вытаскивается из посадочного гнезда сама лампочка. Поддерживать излучатель нужно только за металлические элементы, недопустимо даже прикасаться к стеклянной части лампы.
Монтаж новой детали выполняется в обратной последовательности

При этом, важно проверить надежность крепления устройства. При повышенной вибрации лампа может выпасть из гнезда, что может спровоцировать аварию.

Замена лампочки лада калина 2 поколения выполняется аналогично. Фары машин практически идентичны в отношении конструкции.

Замена ламп в плафоне освещения салона Лада Калина

Какие лампы установлены в плафоне освещения салона

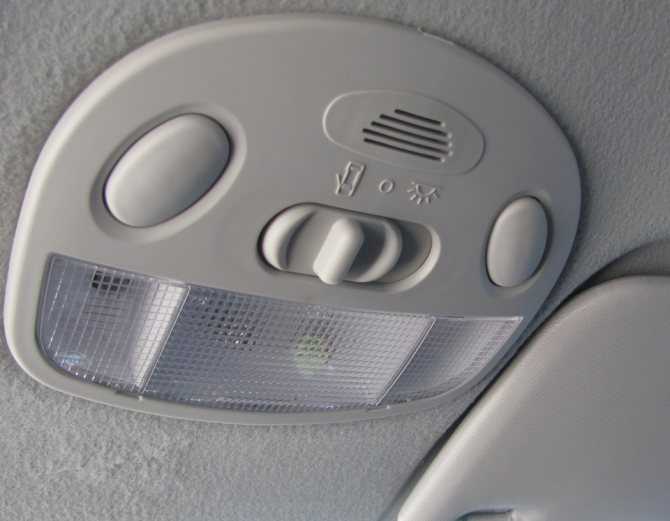

Сам плафон состоит из 3 секций — центральной и двух боковых для водителя и пассажира. По центру установлена лампа C5W (АС12-5-1) мощностью 5в. По бокам лампа T4W (А12-4-1) мощностью 4в.

В замен обычных лампа накаливания можно установить светодиодные с точно такими же цоколями. По центру помимо обычной лампы можно поставить универсальную подсветку салона, о ней мы расскажем ниже.

С лампой c5w проблем возникнуть не должно, светодиодных аналогов очень много, какую из них выбрать зависит только от вас. Если вы вдруг окажитесь в профессиональном магазине автосвета, приобретайте лучше лампы с диодами 5730, они будут светить ярче остальных.

Помимо обычной лампы, в центральный плафон можно установить универсальную салонную подсветку. Она бывает разных размеров, поэтому ее можно будет подобрать по размеру плафона. В комплекте идут 3 различных переходника под лампы: c5w,w5w и t4w.

или простые лампы с цоколем c5w

Светодиодные лампы имеют полярность, поэтому при установке обратите внимание на + контакта. Если при установке лампа не работает, просто переверните ее

У боковых ламп освещения полярность другая

При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и — местами. Все должно работать

У боковых ламп освещения полярность другая. При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и — местами. Все должно работать.

При выборе светодиодных ламп t4w обратите внимание на их размер, в некоторые плафоны лампа может не залезть по ширине

Как снять плафон освещения на Калине

Снятие крышки плафона не вызовет у вас особых проблем, она легко поддевается острым предметом. А для снятие самого плафона придется открутить два самореза.

Аккуратно поддеваем крышку центрального плафона и снимаем ее
Чтобы снять полностью плафон, демонтируем облицовку плафона
Откручиваем саморезы крепления и вытаскиваем плафон
Сбору провести в обратной последовательности. В результате после установки у нас должен получится вот такой свет:

Как поменять полярность на плафоне салона Лада калина

Сделать это можно двумя способами:

Поменять местами провода + и — это самый простой способ. Но при этом не будет работать свет при открывании дверей.

Второй вариант более сложный и предполагает замену всего + подходящего к плафону. Нам необходимо заменить + с — на цокольных лампах, и ! переделываем «-«, который берётся с корпуса на центральную лампу на «+» Без этой манипуляции у меня лично ничего не вышло.

Распиновка у выключателя остаётся почти не изменённой за исключением замены «-» на «+»

Последовательность замены ламп подсветки приборной панели “Калины”

Технология очень простая. Для извлечения патронов, проверните их вполоборота против часовой. Уберите сгоревший элемент руками или пассатижами, подхватив хвостовик. Поставьте новую запчасть. Вмонтируйте патрон (крутите по направлению часовой стрелки).

Так вы исключите необходимость повторять процедуру в ближайшее время. Она хоть и простая, но все-равно трудозатратная. Еще один важный плюс такого совета — равномерная подсветка всей “приборки” (элементы со временем выдают свечение разной интенсивности). Работа достаточно простая, но бдительности терять не стоит — всегда есть риск повредить резьбу или тонкие элементы.

Причины поломок и методы их устранения

Несмотря на простоту схемы освещения салона, иногда возникают неисправности, приводящие к сбоям или полному отказу работы осветительных приборов. Самая распространенная проблема – не включается свет в салоне Калины. Причиной может быть перегорание лампочек и предохранителей, замена которых не представляет особого труда.

Лампочки при открывании дверей не горят из-за износа кулачковых шайб. Некоторые автолюбители пытаются уменьшить ход запирающего механизма замка путем смещения толкателя, установленного на кузове автомобиля в проеме двери. Иногда это помогает устранить неисправность, но при смещении толкателя ухудшается плотность прилегания дверцы к уплотнителю. Это нарушает герметичность, позволяет попадать грязи и воде на уплотнитель.

Как работает шторка на ксеноне
Стробоскоп для установки зажигания с тахометром
Сброс адаптации акпп audi q5
Где находится расходомер воздуха на рено сценик 2
Как подключить elm327 bluetooth к газели

Инструкция по установке новых плафонов освещения

Для проведения замены осветительных приборов как в салоне Приоры, так и Калины, не потребуется специальных знаний, так как процедура простая.

Фотогалерея «Пошаговая установка плафонов освещения»

1. Снимаем защитную крышку.

2. Меняем лампочку на новую.

3. Проверяем, как светит фонарь с новой лампой.

Чтобы заменить лампочку следует выполнить следующие действия:

Сначала нужно снять защитную крышку. Это можно сделать поддев его отверткой со стороны крепления и слегка нажав клипсу. Теперь крышку легко демонтировать из потолка.
Далее нужно отсоединить провода питания.
Отсоединив старую лампу, на ее место устанавливается новый элемент.
Сборка производится в обратном порядке.

Установка дополнительного осветительного прибора «Люкс» потребует аккуратности и времени. В первую очередь необходимо приобрести новый блок, который будет размещен над задним диваном.

Схема подключения освещения

Процедура установки состоит из следующих этапов:

Сначала на потолок нужно нанести разметку, определившись с местом, где будет находиться задний плафон.
Затем, согласно разметке, вырезается отверстие в потолочном покрытии.
Далее между крышей и потолочным покрытием нужно протянуть питающий провод от переднего фонаря.
На следующем этапе подключается устанавливаемый блок.
Чтобы крышка плотно прилегала к потолку, можно вырезать рамку из какого-нибудь резинового уплотнителя.

В Приоре комплектации «Норма» рекомендуется менять установленный с завода передний блок. Заменить его несложно, так как характеристики приборов одинаковые.

Схема замены аналогична замене лампочки: вместо старого источника света будет установлен новый элемент. При установке светодиодов следует учитывать, что они отличаются по цвету яркости. Для заднего фонаря лучше делать светодиодную подсветку более яркой, а впереди поставить светодиоды средней яркости (автор видео — Ремонт и Тюнинг).

После того, как заменили осветительный блок комплектации Приоры Норма на более качественный люксовый, в салоне становится комфортнее водителю.

Цена вопроса

Блок (диодный) стоит 460 руб. Передняя комплектация Люкс стоит 535 руб.

Улучшить освещение, заменив его на светодиодное, можно двумя вариантами:

Замена обычной лампы на светодиодную. Цена 50 руб.
Замена осветительной лампы на светодиодный модуль — 350 руб.

Для замены блок снимать не нужно, достаточно снять только стекло.

В салоне вашего автомобиля есть заднее освещение?

Опрос

Да
Нет

Загрузка …

Основной передний плафон

О нем вы должны позаботиться в первую очередь (в своих же интересах). По вечерам как раз этот источник является лучшим другом водителя. Особенно, если необходимо что-либо записать или что-то найти, а дневного света уже недостаточно. Забавно, что крепится этот плафон просто, всего на одном зажиме. Правда, на новых машинах лампочек в нем целых три, так что их удобнее менять, вынув всю конструкцию целиком.

{banner_content} Плафон поддевается отверткой со стороны, противоположенной лобовому стеклу, и плавно тянется рукой на себя. В результате имеете осветительный прибор, висящий на проводах. Защитная панель снимается подцеплением пальцами с двух сторон. Основная лампочка видна сразу, боковые расположены по сторонам, в патронах, которые выкручиваются поворотом на 45 градусов против стрелки часов. Вся процедура смены и вытаскивания с последующим водворением на место занимает от силы – несколько минут.

Как выбрать хорошие лампы

Мало заменить неисправный элемент в машине, нужно еще подобрать правильную запчасть. Лампочки – не являются исключением. Рынок автозапчастей предлагает большой выбор световых приборов от самых разных производителей с соответствующим качеством.

Условно, лампы можно разделить на три категории:

Хорошие лампы должны работать долго, но не обязательно могут стоить дорого. Вполне хорошие производители, такие как, Philips, Osram и др. продают доступные световые приборы со стандартными характеристиками. Цена одной лампы, к примеру, с цоколем H1 составляет, в среднем, 102 рубля. При этом характеристики будут усредненными, как на штатных светильниках с завода.
«Маяк», «Диалуч» и прочие лампы, на упаковке которых можно встретить китайские иероглифы – относятся к дешевым низкокачественным источникам света. Освещенность хуже, а срок службы иногда может превышать время работы даже самых дорогих ламп.
Отдельная категория источников света – дорогие лампочки или, как их принято называть, лампы повышенной яркости. Банальными примерами являются: Osram Nigth Breaker +110 или Philips Racing Vision +150. На деле яркость таких ламп действительно выше, так как они работают в режиме перекала. Но долговечность меньше. Сюда же можно включить светодиодные лампы и ксенон, так как это своего рода тюнинг оптики.

Когда речь встает о выборе лампы, подразумевают всегда источники света для ближнего света фар или ПТФ. В остальные светильники лампы подбирают с куда меньшими требованиями.

Какие лампы стоят в плафоне

Лампа подсветки госзнака Приоры – W5W. Штатная деталь получила знак соответствия «Е». Эти плафоны соответствуют международным требованиям безопасности. Они стандартные, взамен им – новые светодиоды с разными оттенками цвета.

Проводя замену ламп подсвечивающего устройства госзнака, учитывайте преимущества нового плафона: светодиоды ярче, прослужат дольше и могут дать свет разных оттенков. Поэтому каждый раз, когда мы меняем осветительный прибор, можно наконец-то решить заменить их на светодиоды. Главное – свет должен быть достаточно ярким, чтобы не нарушать принятый Закон.

Цифры и буквы должны просматриваться на расстоянии 20 метров.
Диоды в освещение номерного знака.

Демонтаж приборной панели автомобиля

Для демонтажа торпедки понадобятся такие инструменты:

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.
Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели

Их 2: один справа, другой слева, оба расположены возле стоек.
После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы. Снимая панель, постарайтесь не растерять их.
Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Снимая панель, постарайтесь не растерять их.
Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.
