Замена личинки замка багажника калина универсал

Моторедуктор электропривода замка двери задка Лада Калина 2 Универсал

Уважаемые покупатели, во избежание ошибок при отправке блокиратора крышки багажника 2194-6512220-00 на Лада Калина 2 / Калина FL / ВАЗ-2194 Универсал в строке «Комментарий» указывайте хэтчбек или универсал, модель Вашего автомобиля, год выпуска.

На сегодняшний день в мире все больше автомобилей имеют моторедуктор электропривода замка двери задка или активатор, АвтоВАЗ относительно недавно стал заниматься таким оснащением багажных крышек своих автомобилей. Если электропривод в Вашем автомобиле отсутствует, это можно исправить.

Моторедуктор электропривода замка двери задка 2194-6512220-00 или активатор можно считать роскошью — многие автовладельцы Лада Калина 2 / Калина FL / ВАЗ-2194 Универсал годами обходятся и без него. Но очевидно, что такой тюнинг обеспечивает удобство открывания, упрощая жизнь. Автоматическое открытие нажатием кнопки зимой — проблемы с обледенением замка не возникает. Второе преимущество — взломать багажную дверь в этом случае гораздо сложнее.

Если привод будет управляться из салона, самостоятельный монтаж реальнее (в сравнении с привязкой к пульту сигнализации — здесь нужен опытный автоэлектрик).

Пульт ДУ или от сигнализации удобен, но требует батареек. Включение удобно благодаря экономии времени (например, если в руках пакеты с покупками, наличие удаленной опции существенно облегчаете жизнь). Система с таким функционалом и актуатором сложнее для монтажа — требуются специальные навыки и знания в области автомобильной электроники. Стационарная кнопка надежнее и проще в эксплуатации (еще одно преимущество — вы можете все сделать сами).

Преимущества системы в зимнее время. Операция по вскрытию замерзшего замка может отнять у автовладельца много сил. В ход идут кипяток, зажигалка или вовсе ожидание в теплом гараже. Такие “танцы с бубнами” отнимают время, а доступ к багажнику иногда нужен срочно. Если морально не готовы к подобным испытаниям, позаботьтесь о себе и поставьте электрический привод багажника.

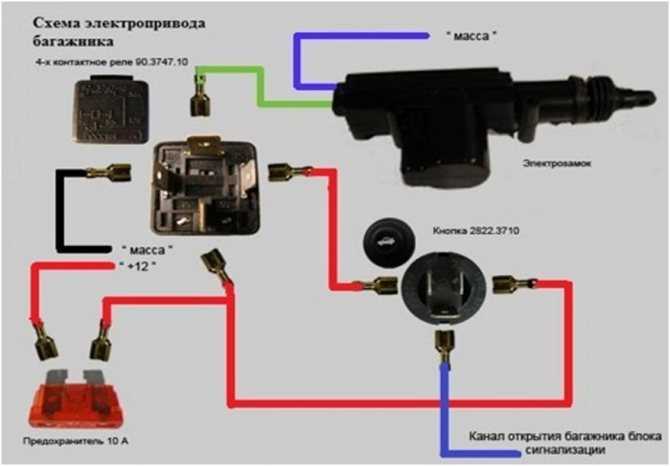

Схема подключения активатора 2194-6512220-00 замка двери багажника Лада Калина 2 / Калина FL / ВАЗ-2194 Универсал

Установка активатора 2194-6512220-00 для блокировки / разблокировки замка багажника на Ладу Калину 2 универсал:

1. Устанавливаете активатор в двери багажника Арт.2194-6512220-00;

2. Прокладываете проводку до кнопки;

3. Подключаете проводку от активатора, кнопки и сигнализации к реле;

4. Пользуетесь и радуетесь.

Другие артикулы товара и его аналогов в каталогах: 21940-6512220-00, 21940651222000.

Лада Калина 2 / Калина FL / ВАЗ-2194 Универсал.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить блокиратор крышки багажника на автомобиле семейства Лада Калина 2 Универсал.

С интернет – Магазином AvtoAzbuka

затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Метки: пол багажника калина седан, оформление багажника калина седан, подсветка багажника калина седан

Комментарии 38

это все красиво!, но не безопасно не дай БОГ авария при наезде в зад вся это фанера летит в салон и ломает спины задним посажирам!, тоже так хотел ПЕРЕДУМАЛ…

как то боковые стенки много места сьедают нет?

крутяк! молодца! мне бы так тоже сварганить…))))

За пару дней можно управиться

Вообще классно все получилось. Так аккуратно еще не у кого не видел. Очень понравилась идея с кормашками по бокам.

Вообще классно все получилось. Так аккуратно еще не у кого не видел. Очень понравилась идея с кормашками по бокам.

Не думаю что сильно перекрыл, т.к. «щелей» там хватает :)(

странно, что про вентиляцию никто не написал. Ставь короче внизу сетки какие нибудь, иначе заипешься в дождь, а зимой так вообще постоянно заднее стекло потеть будет и эффективность печка и кондера(если он есть) упадут. Ты боковыми вставками клапаны вентиляции салона перекрыл.

кропотливо) 5 баллов) уважуха

заинтересовал идеей. Хорошо сделал. Подсветку сделаю себе обязательно

Я и в 14-ке себе так делал, только там проще, все купить можно:)

Очень хорошо получилось, только зачем красить боковины, если они так и так закрываются фанерой?

Идея сделать боковины пришла после покраски обивки)

Ну я так и подумал после того, как написал

Идея сделать боковины пришла после покраски обивки)

чем красил обшивки багажника?

Я просто в сумку сложил всё нужное. Домкрат, балонник, перчатки, лопатка сапёрная, щётка для снега, упс, насос и т.п. обычная спортивная сумка. Зато ламинат поперёк положить можно, аккурат входит. А по поводу пола, у меня коврик жесткий пластиковый, почти не гнётся. Он как корыто.Если какой инструмент по работе вожу, это вторая сумка ))А вообще, нормально получилось, аккуратно. Но дверки меленькими кажутся, побольше бы )

Спасибо) На самом деле окошки достаточного размера — все без проблем залезло…

Аккуратненько. Я про фанерный пол в продаже и не слышал)

Инструкция по замене замка

Демонтаж требует предварительной подготовки

Важно позаботиться о помещении, в котором будет проводиться работа, лучше выбирать хорошо освещенное место с комфортной температурой. Приобретается замыкающий фрагмент или личинка. Подготавливается необходимый инвентарь:

Подготавливается необходимый инвентарь:

• отвертки;
• пассатижи;
• торцевой ключ на 8;
• силиконовая смазка;
• нож.

Замена личинки в Калине

Чтобы поменять элемент, придется разбирать дверную карту, только так удастся добраться до замка и снять обшивку. Для замены цилиндрической сердцевины необходимо:

1. Открутить ручку, которую удерживают два винта.
2. Снять обшивочную панель.
3. Отсоединить динамики, отключить провода стеклоподъемников.
4. Открутить колодку с проводами, для этого отжимаются фиксаторы.
5. Отвинтить крепление промежуточного рычага тяги.
6. Снять тягу, для этого отвертка проворачивается вокруг своей оси.
7. Вывести конец фиксатора.
8. Отсоединить пластиковый колпачок.
9. Извлечь цилиндр замка.
10. Провести смазочные работы или выполнить установку нового устройства.

Сборка деталей проводится в обратной последовательности. При возникновении сложностей рекомендуется обратиться в ремонтную мастерскую.

Преимущества и варианты доработки автомобильных замков

Любой вариант доработки собственного автомобиля имеет свои плюсы и минусы. О том, почему именно стоит дорабатывать замок багажника Калина хэтчбек и универсал, вначале уже говорилось. Теперь о возможных вариантах. Установка одного только активатора замка багажника решает одну проблему — вопрос пользования ключом. Минус в том, что при включенном зажигании нажатие кнопки открытия багажника Калина хэтчбек и универсал не поможет: мотор обязательно придется заглушить.

Правда, вытаскивать ключ из зажигания уже не придется. Именно поэтому вопрос установки кнопки открытия багажника Калина хэтчбек и универсал не теряет актуальности. У этого варианта доработки имеется свой минус: придется тянуть электрический провод почти через весь автомобиль. Большинство автовладельцев готовы мириться с такими неудобствами, так как они одноразовые.

Привод замка багажника Калина хэтчбек и вопрос доработки — это уже дело исключительно владельца авто. Не исключено, что самостоятельная доработка замка багажника Калина хэтчбек невозможна, а обратиться некуда. В некоторых регионах и покупка замка от автомобиля Лада Приора может быть затруднительной. По признанию многих автомобилистов, с этим минусом еще как-то можно мириться.

Для особо умелых автовладельцев оказываются доступны варианты управления механизмами открытия/закрытия дверей, в том числе пятой двери. Например, простейшим вариантом является тот, при котором происходит одновременная разблокировка всех дверей автомобиля. А наиболее сложный вариант, который достижим не для всех, так как требует несколько нестандартного подхода, заключается в том, что водительская, пассажирские и пятая двери управляются по отдельности.

Давно хотел сделать открытие багажника с кнопки, все знают что на Лада Калина с этим очень туго, например сел в машину, завел двигатель и нужно что-то кинуть в багажник, для этого нужно заглушить двигатель и выйти воткнуть ключ, открыть багажник, вобщем очень не удобно.

Вопрос как всегда начал с изучения темы, есть 2 типа кнопки замка, старого и нового (с 2010г.) образца.

Мне можно сказать повезло, кнопка замка старого образца и нужный мне алгоритм работы багажника, выглядит так (если у вас подругому то кнопка нового образца).

Что самое интересное в любой калине есть почти все, чтобы разблокировать багажник с кнопки, все видели на брелке третию кнопку как раз для открытия багажника (кнопку нужно нажать и держать 3 сек.), в багажнике проложены провода под активатор и штатное место его установки в багажнике, необходимо добавить немного!

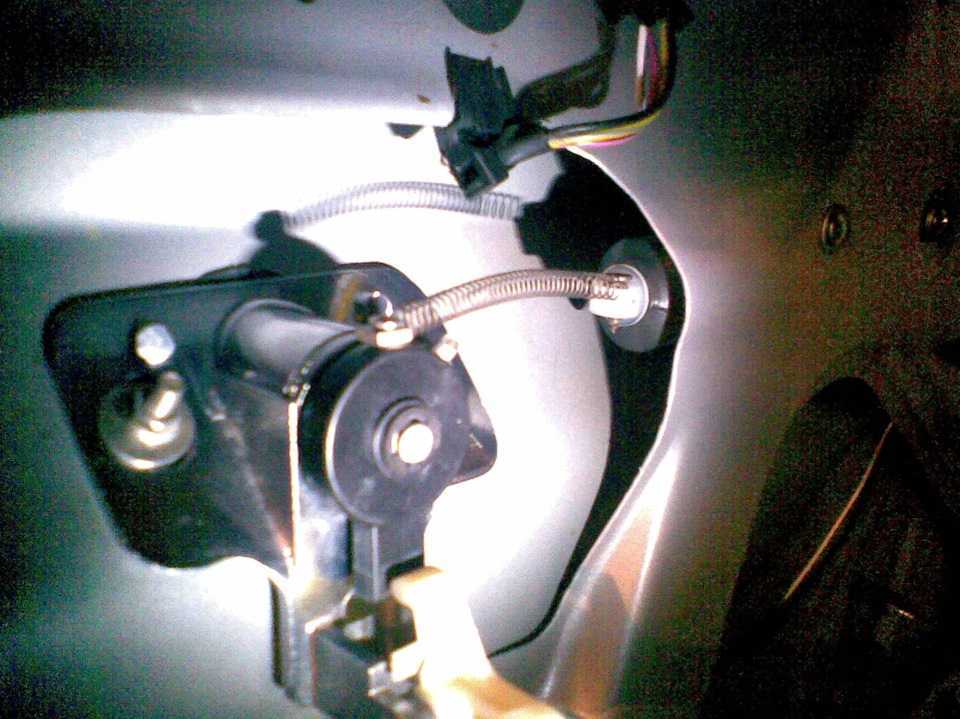

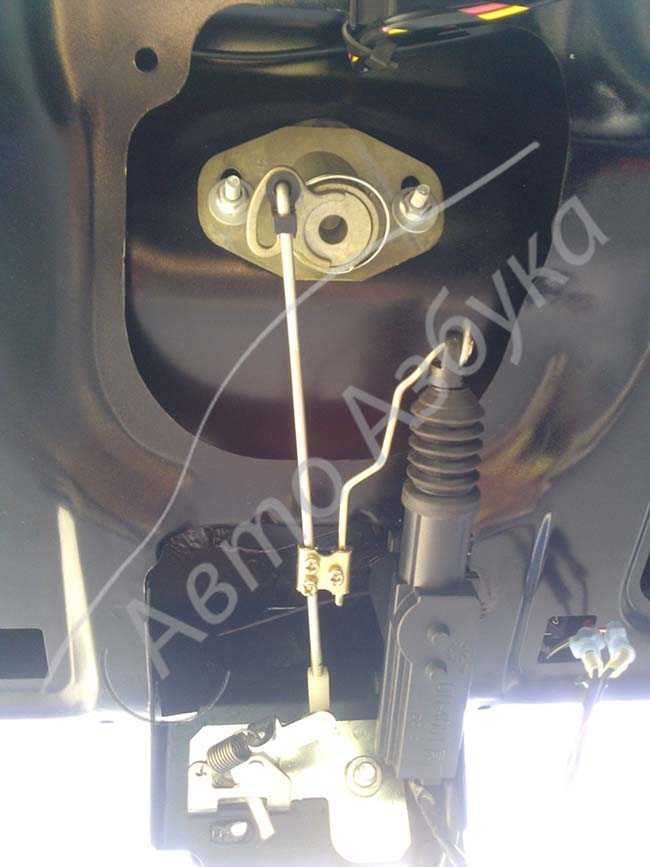

Общий вид под обшивкой багажника:

Разъем для подключения активатора:

Вобщем потребуется купить активатор, абсолютно любой, я взял вот такой:

Концы проводов немного доработал чтоб залазили в штатный разъем:

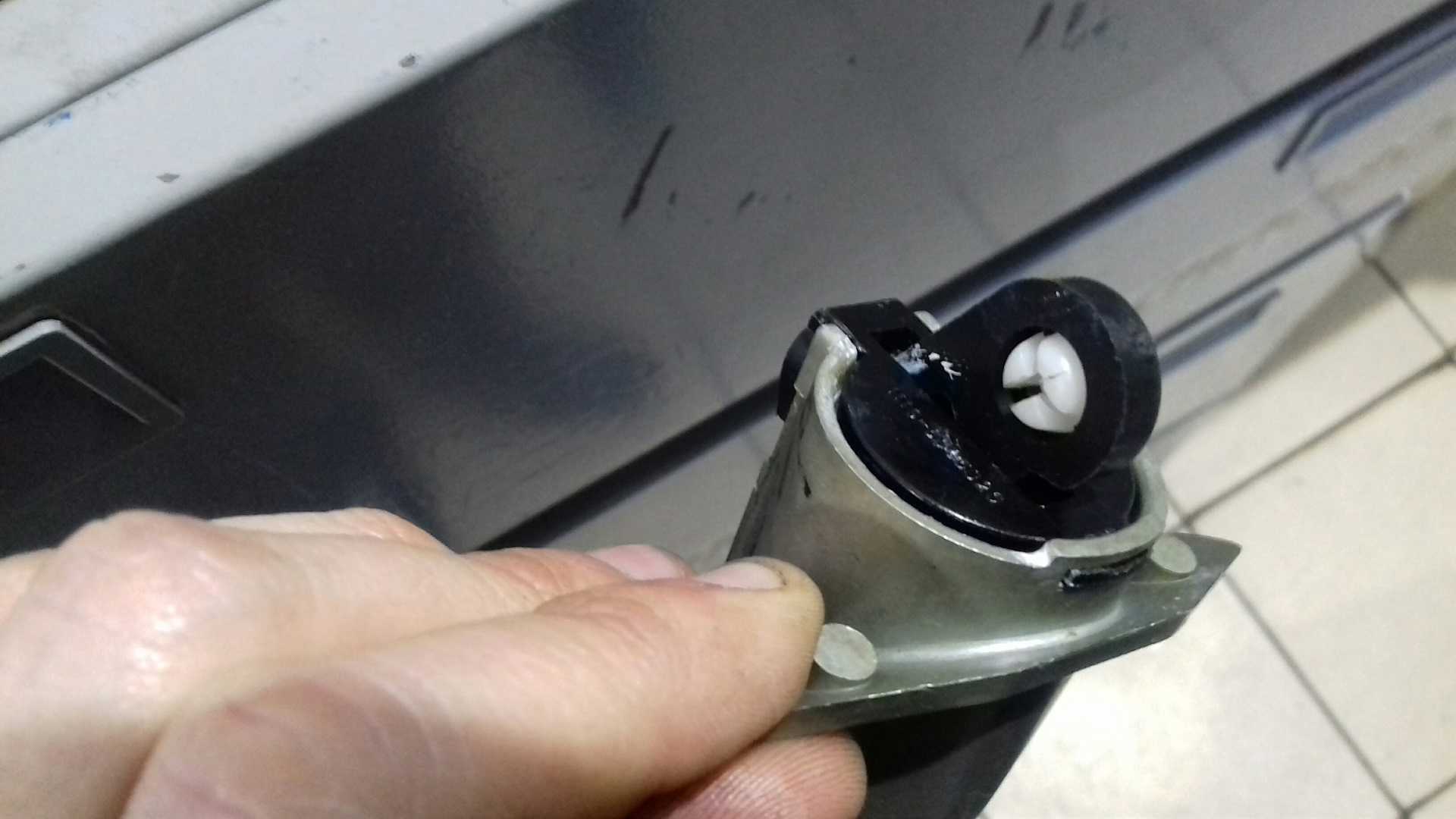

Сделать нужно будет вот такую детальку, называется она поворотная шайба:

Потом можно снять обшивку багажника (крепится на пистонах) вынимаем стопорное кольцо и пластиковый толкатель и примеряем детальки, должны выглядить так:

На этих 2х фото ниже принцип работы, активатор толкает поворотную шайбу:

Еще понадобится обычная шайба с внутренним диаметром = внутреннему диаметру пластикового толкателя. Толщина шайбы должна быть очень маленькой чтобы всю систему можно было собрать, вот фото:

Процесс регулировки дверей

Чтобы устранить брак при работе дверных элементов, необходимо выяснить причину его возникновения. В некоторых случаях помогает обработка движущихся частей механизма смазочными материалами. Уплотнители между обшивкой и кузовом подвержены износу, они также периодически требуют замены. Если манипуляций с заменяемыми элементами недостаточно, требуется техническое вмешательство. Регулирование необходимо при следующих факторах:

• зазор в крайней части конструкции заставляет неплотно закрываться дверь на автомобиле Калина;
• проблему вызывает неисправность дверного замка.

Нарушение геометрии расположения конструкции в дверном проеме является наиболее распространенным причиной изъяна. Зазоры могут появиться в любой части стыковки с кузовом. Чаще всего это происходит сверху и снизу. Регулировка в данных случаях аналогична, но имеет незначительные отличия.

Регулировка нижней части двери

В первую очередь необходимо установить доступ ко внутренней части замка снаружи. Для этого стекло полностью опускается. Дверца закрывается легкими ударами по нижней части обшивки. В процессе контролируется величина зазора в нижней части конструкции

При достижении правильного результата осторожно открывается и захлапывается дверь. В случае необходимости процедуру повторяют. Стоит следить за силой воздействия и исправлением геометрии дверного проема

Стоит следить за силой воздействия и исправлением геометрии дверного проема.

Такой способ используется на заводах-изготовителях на финальной стадии выпуска авто. Единственное отличие от регулирования в домашних условиях заключается в доступности технологических приспособлений, инструментов.

Регулировка двери с большим зазором сверху

Нарушение правильности расположения двери не всегда связано с заводским браком. Появление щели увеличенного размера в верхней части дверного проема часто связано с естественными процессами. Низкое качество дорог, езда по пересеченной местности, большой вес конструкции приводят к проседанию двери по отношению к первоначальному положению.

Восстановление расположения элемента относительно кузова производится аналогичным физическим воздействием в состоянии неполного закрытия. Стекло полностью опускается. Дверь закрывается на один щелчок. В этом состоянии величина зазора регулируется движением двери на себя или от себя в зависимости от приложенного усилия.

Выравнивание считается успешным, если величина зазоров со всех сторон одинакова. Аналогично производится калибровка передних дверей.

С тяжелыми дверями багажника хэтчбеков и универсалов Lada Kalina процедура более сложная и технологическая. Конструкция устроена таким образом, что при захлопывании язычок замка защелкивается в металлическую скобу. Специфическое крепление замка на болты создает дополнительную неустойчивость. Болты следует найти и затянуть отверткой. Замок покрывается силиконовой смазкой. Проверка на открывание и закрывание укажет на дальнейшие действия. Если дефект не устранился, используются резиновые упоры для усиления приводной тяги багажного замка. При этом нельзя злоупотреблять усилием для их установки, это может дать обратный эффект.

На плотность закрытия багажника также влияют новые заводские уплотнители. Они имеют повышенную плотность для более продолжительного срока службы. Со временем материал разрабатывается, тяжесть закрытия уменьшается.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения

Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание

И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

3 Меняем замок в двери Лады Калины

Как это ни прискорбно, но неисправность замков багажника и капота – это далеко не единственные сюрпризы, ожидающие покупателей Калины. Куда больше водителя и его пассажиров может расстроить поломка замка двери. Эта проблема характерна не только для седана, но также для универсала и хэтчбека Лада Калина. Обнаружив поломку, стоит без замедления приступать к замене неисправной детали.

Прежде чем начинать монтаж нового замка, необходимо разобрать обшивку двери. Аккуратно выполнив демонтаж покрытия, берем отвертку и откручиваем 3 крепежных винта внутренней дверной ручки. Далее отсоединяем ручку и откладываем в сторону. После этого с помощью всей той же отвертки выворачиваем тягу замка двери. Следующим элементом для демонтажа станет скоба, удерживающая личинку замка. После этого аккуратно вытаскиваем часть замка, расположенную с внутренней стороны двери.

При замене дверного замка в универсале, седане или хэтчбеке Лада Калина, необходимо снимать внешнюю часть замка. Для этого демонтируем внешнюю ручку и отворачиваем 2 крепежные гайки. Затем отворачиваем еще 2 крепежных винта с внешней стороны двери. Проделав это, мы получаем полный доступ к оставшейся части механизма блокировки

Отстегивая пластмассовый фиксатор, осторожно отсоединяем кнопку выключения блокировки двери. Затем вытаскиваем штопорную шайбу, чтобы получить доступ к тяге внутреннего привода. Далее вставляем новый замок в отверстие двери, подключаем кнопку блокировки и тягу внутреннего привода

На финишном этапе собираем конструкцию в обратном порядке

Далее вставляем новый замок в отверстие двери, подключаем кнопку блокировки и тягу внутреннего привода. На финишном этапе собираем конструкцию в обратном порядке.

Замена замков выручила многих владельцев Лада Калина с типом кузова хэтчбек, универсал и седан. Многие специалисты советуют проделывать подобные работы сразу же после покупки Лады. Как поступить – решать вам.

Надежный способ ремонта замка багажника Калины

Хетчбэк и Универсал.

Замок двери багажника автомобилей Лады Калины Хэтчбек и Универсал представляет собой довольно капризный узел, способный изрядно попортить кровь владельцам.

Стоит положить в багажник крупный груз, оказывающий давление на крышку, например пару мешков картофеля, и проехать десяток километров по ухабистой дороге, как он перестает открываться. На своем авто габаритные вещи привезти не удастся. Поэтому если нужны авиаперевозки Москва-Владивосток, стоит выбрать доставку от транспортной компании.

Если после нажатия на кнопку механизм не возвращается назад, значит придется открывать из салона с нажатием отвертки на защелку. Пластина на корпусе замка вышла из зацепления и ход тяги резко уменьшился, что не позволяет передать усилие защелке.

Конструкция привода вызывает недоумение. Даже если перед разработчиками стояла задача минимизации стоимости и высокой технологичности сборки, то это не оправдание.

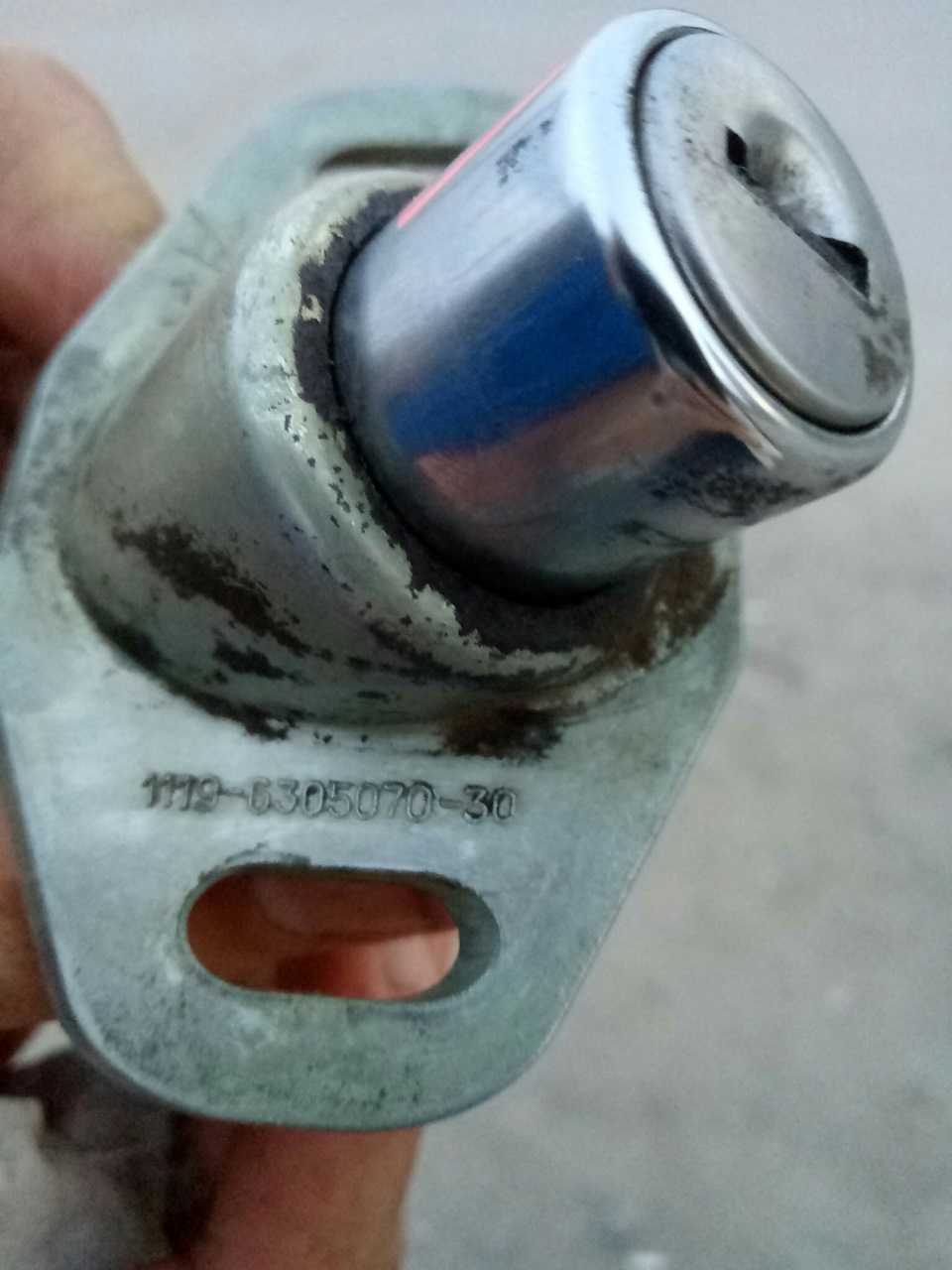

Любой узел автомобиля обязан отработать свой ресурс без отказов. Пластиковая вставка в нажимном узле фиксируется подгибанием фиксатора на корпусе замка.

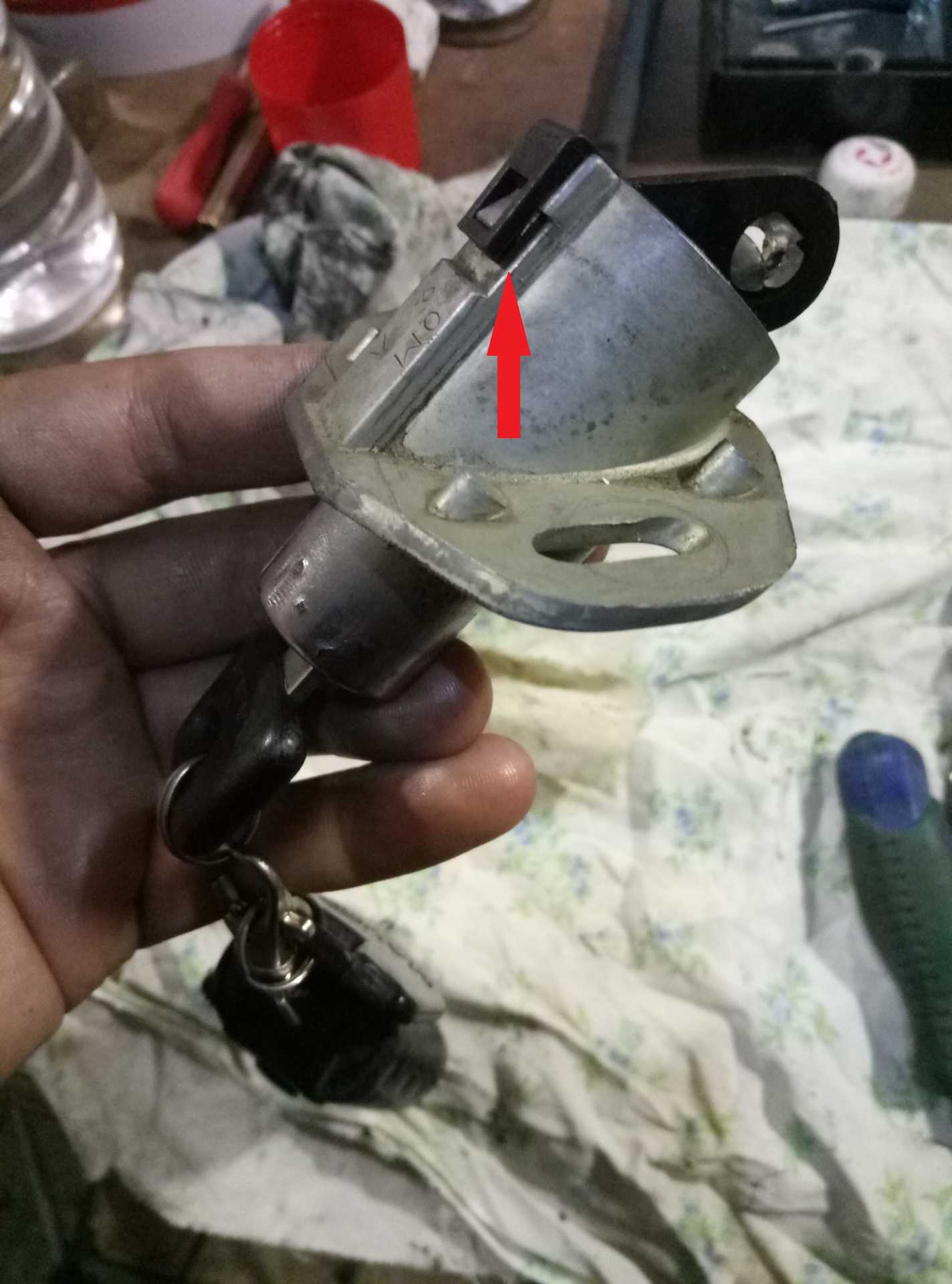

Ушко размером в несколько миллиметров легко ломается после нескольких разборок, необходимых для чистки поворотного механизма.

Новый корпус продается только в сборе, купить отдельно гильзу скорее всего не удастся. К тому же такое решение проблемы не обеспечит долговечность. В сети встречаются описания ремонта узла с помощью самореза, ввернутого в отверстие, просверленное в ушке.

Именно так я и поступил, после того как пару раз пришлось открывать изнутри отверткой. Как оказалось этот способ слишком недолговечен. Ушко сломалось очень быстро.

Демонтаж обшивки задней и остальных дверей на «Ладе Калине»

При снятии облицовки разделение на передние и задние двери неслучайно. Хотя поначалу процесс для них протекает идентично, затем всё же начинают проявляться некоторые различия.

Какие инструменты понадобятся

Для откручивания креплений и снятия дверной облицовки требуются простые инструменты в виде:

• крестовой отвёртки;
• плоской и длинной отвёртки;
• острого шила.

Пошаговое описание процесса

Первые три этапа аналогичны и для передних, и для задних дверей:

1. Пальцами следует отвинтить и извлечь фиксатор, блокирующий дверной замок изнутри.
2. С помощью крестовой отвёртки необходимо вывинтить 4 самореза, которые крепят звуковой динамик.
3. Затем его следует извлечь и отсоединить от него провода.

Для демонтажа облицовки на передней правой двери необходимо освободить декоративную панель от 8 клипс, 2 крепёжных винтов, держащих внутреннюю ручку, и 2 саморезов, находящихся под карманом из пластика. Затем следует:

1. С помощью шила поддеть пластиковую заглушку, под которой в дверной ручке находится винт. Аналогичным способом удалить вторую заглушку и выкрутить оба винта (3).
2. Рукоятку, открывающую двери, оттянуть на себя, после чего вывернуть винт крепления, снять рычажок и затем всю ручку целиком.
3. Под пластмассовым карманом внизу двери открутить 2 самореза (2).
4. Посредством плоской отвёртки поддеть нижнюю правую часть декоративной панели (5) для выведения из зацепления первого фиксатора. Держа панель в руке, пальцами другой высвободить оставшиеся фиксаторы.
5. Отделив панель от двери, отсоединить проводку, соединяющую кнопку электроподъёмника и его механизм. С этой целью отвёрткой поддеть разъёмный язычок и удалить колодку из кнопочного блока.

С водительской двери декоративная панель демонтируется так же, как и с пассажирской. Однако здесь наблюдаются и небольшие различия:

1. Для облегчения снятия обшивки необходимо удалить пластмассовую панель, которая прикрывает рычаг регулировки зеркала заднего вида.

Снятие обшивки с задних дверей, которая крепится 10 пластиковыми фиксаторами и 2 крепёжными винтами, протекает следующим образом:

1. В первую очередь демонтируется ручка механического стеклоподъёмника (7), для чего шилом поддевается пластмассовое полукольцо (5), которое фиксирует рычаг на оси. После извлечения полукольца рукоятка легко снимается.
2. Из дверной ручки (3) извлекаются 2 пластиковые заглушки и выкручиваются крепёжные винты (1).
3. С помощью плоской отвёртки нижняя дальняя часть декоративной панели оттягивается, после чего выщёлкивается первый фиксатор.
4. Затем из поддерживаемой одной рукой панели другой высвобождаются остальные клипсы.

А чтобы снять дверную карту с крышки багажника «Лады Калины» на кузове универсал и хэтчбек, которая держится на 4 клипсах, 2 специальных фиксаторах, 2 крепёжных винтах на ручке и 2 скобах, зацепленных за металлический выступ, необходимо:

1. Крестовой отвёрткой вывернуть 2 винта и отсоединить ручку.
2. Со стороны стекла завести плоскую отвёртку под панель и разблокировать фиксатор.
3. Вывести пальцами клипсы из зацепления, оттягивая панель по периметру.
4. Снять обшивку, последними высвобождая скобы возле багажного замка.
5. При этом следует учитывать, что панель отсоединяется со стороны стекла, поскольку если это делать со стороны замка, то можно повредить клипсы.

Подведем итоги

Замена замка багажника является достаточно трудоемкой и потребует немалого времени на свою реализацию. Если владелец LADA Kalina столкнулся трудностями, то при выполнении монтажной процедуры советуем обратиться к специалистам.

Инструмент:

• Отвертка плоская средняя
• Отвертка крестовая средняя
• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Насадка на вороток 10 мм

Детали и расходники:

1. Для снятия замка вынимаем четыре пистона, поддев их отверткой и снимаем накладку привода замка.

2. Отжимаем отверткой тягу привода замка.

3. Отсоединяем ее.

4. Сжав фиксаторы, отсоединяем колодку проводов замка от ко­лодки заднего жгута проводов.

5. Маркером помечаем положение замка относительно крышки багаж­ника. Головкой или ключом «на 10» отворачиваем три гайки крепле­ния замка.

6. Снимаем замок багажника с тягой и проводами.

7. Устанавливаем замок багажника в об­ратной последовательности по ранее нанесенным меткам. Для снятия привода замка отсоеди­няем тягу замка от привода (см. пункт 2-3). Маркером помечаем положение привода замка относительно крышки багажника.

8. Головкой «на 8» отворачиваем две гайки крепления привода замка к крышке багажника.

9. Снимаем привод замка.

10. Поддев отверткой, снимаем сто­порное кольцо.

11. Снимаем нажимной рычаг.

12. Отжимаем отверткой фиксатор.

13. Снимаем фиксатор.

14. Снимаем толкатель с шайбой и пружиной.

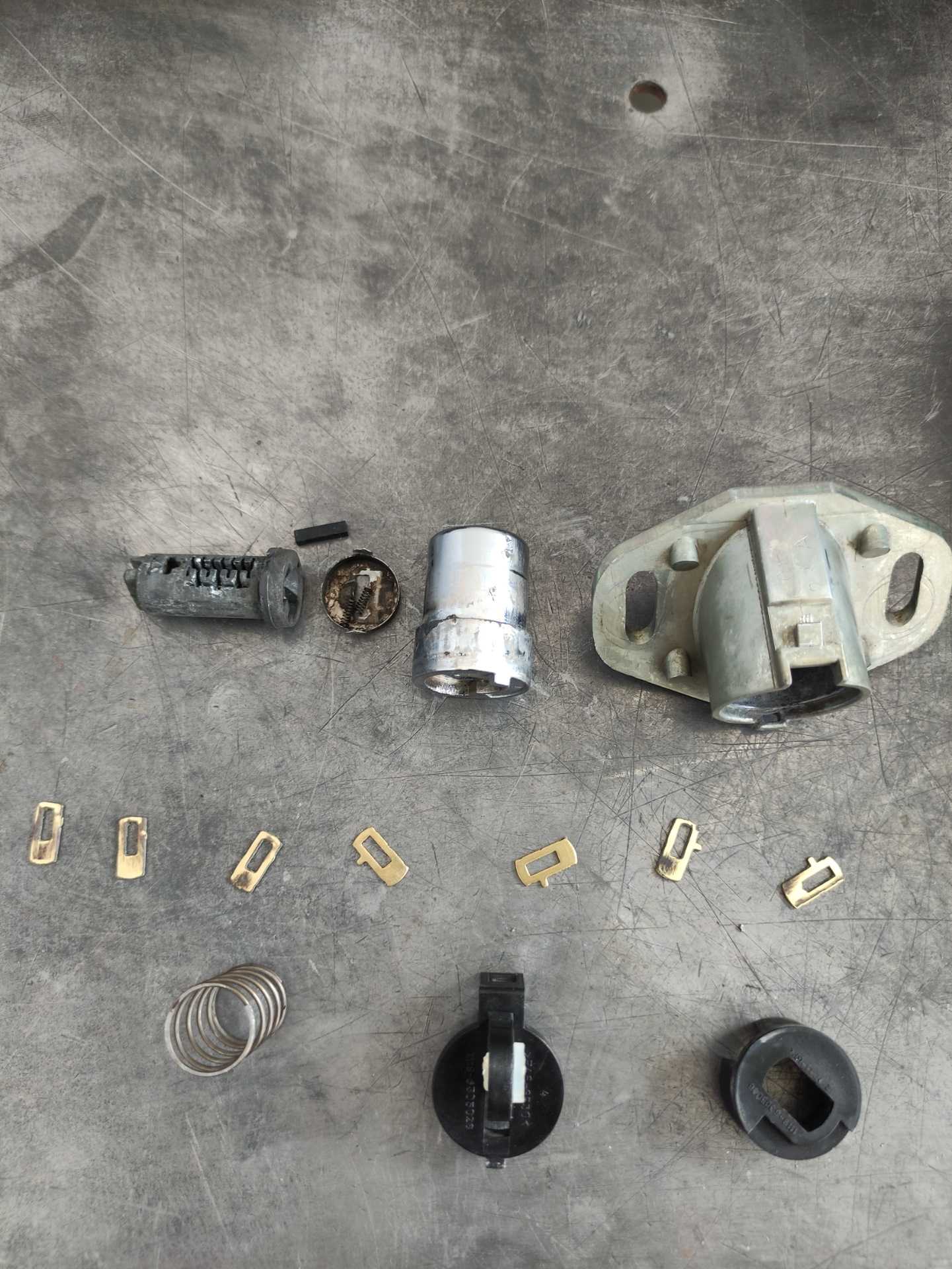

15. Вынимаем цилиндровый меха­низм замка.

16. Собираем и устанавливаем привод замка в обратной последовательно­сти по ранее нанесенным меткам. Для снятия фиксатора замка крестообразной отверткой отво­рачиваем два винта крепления фиксатора.

17. Снимаем фиксатор.

18. Устанавливаем фиксатор на свое место и заворачиваем винты крепле­ния, не затягивая их до конца, Закрываем крышку багажника и за­тем открываем ее. Фиксатор должен занять правильное положение, по­этому, не сдвигая фиксатор, затяги­ваем винты его крепления.
