Принцип работы стартера

Виды и характеристики стартера

Я описал классическую конструкцию стартера. В ней бендикс находится прямо на вале ротора. Для такого устройства необходим электродвигатель с невысокой скоростью вращения и высокой тягой, что приводит к увеличению массы и размера устройства.

А какие стартеры устанавливаются на современных автомобилях? Это стартеры с редуктором. Рассмотрим подробнее каждый тип пусковых устройств, а также в чём состоит их отличие.

С редуктором

Такие стартеры называют планетарными. Стандартный редуктор имеет солнечную (ведущую) шестерню, водило, зубчатый венец. Все эти детали зацеплены друг с другом. В планетарном редукторе все составные части используются в качестве ведомого механизма.

В стартере с редуктором применяется дополнительный вал, где находится бендикс. Таким образом, бендикс и электродвигатель в пусковом устройстве работают только через редуктор. Но, несмотря на новую деталь под названием редуктор, принцип работы такого стартера мало отличается от классического.

Особенность планетарного стартера с редуктором в том, что он потребляет меньше энергии для своей эффективной работы, благодаря чему он сможет раскрутить коленвал ДВС даже при очень низком заряде аккумуляторной батареи много раз подряд. Редуктор снижает обороты электродвигателя, но улучшает их тяговую силу. А применение в конструкции магнитов увеличивает ресурс обмотки статора и предотвращает возможные неисправности.

Редуктор превращает скорость вращения в тягу, изменяя передаточное соотношение, благодаря чему можно не использовать мощные и «прожорливые» электродвигатели в стартере.

Плюсы:

• Высокий срок службы.
• Небольшой размер и вес.
• Небольшая цена деталей.
• Можно завести автомобиль даже при сильном морозе.

Минусы:

• Существуют проблемы с поиском запчастей.
• Невысокое качество деталей.
• Более сложный ремонт по сравнению со стартерами без редуктора.

Также применяют устройства с редуктором и цилиндрической передачей, но из-за сложного механизма их ставят не так часто.

Без редуктора

Такие устройства также называют роторными стартерами. В конструкцию этого типа устройств не входит редуктор, а вращение передаётся напрямую на шестерню стартера. Самый главный плюс безредукторного механизма в очень простом устройстве, благодаря чему ремонт можно выполнить даже новичок. К тому же такой механизм отличается высокой надёжностью и выносливостью, что приводит к увеличению срока службы стартера. Поэтому в процессе работы неисправности из-за подачи тока возникают нечасто.

В безредукторном стартере сцепление шестерни с маховиком происходит моментально, поэтому запуск двигателя осуществляется очень быстро. К тому же детали на устройство можно легко купить в большинстве магазинов, хотя цена на них довольно высока.

Минусы стартеров без редуктора в том, что при низких температурах его работа крайне нестабильна из-за того, что устройство требует много энергии. Также такое пусковое устройство более тяжёлое и громоздкое по сравнению с редукторным.

Что лучше редукторный стартер или обычный? Для большинства автомобилей лучше всего подходит стартер с редуктором.

Пошаговое подключение стартера на ВАЗ 2110 видеоинструкция

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

• бендикс;
• реле втягивания;
• двигатель постоянного тока электрический.

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

1. Защищает стартер от замыкания контактов в зажигании.
2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
3. Обеспечивает разгрузку контактов в замке зажигания.

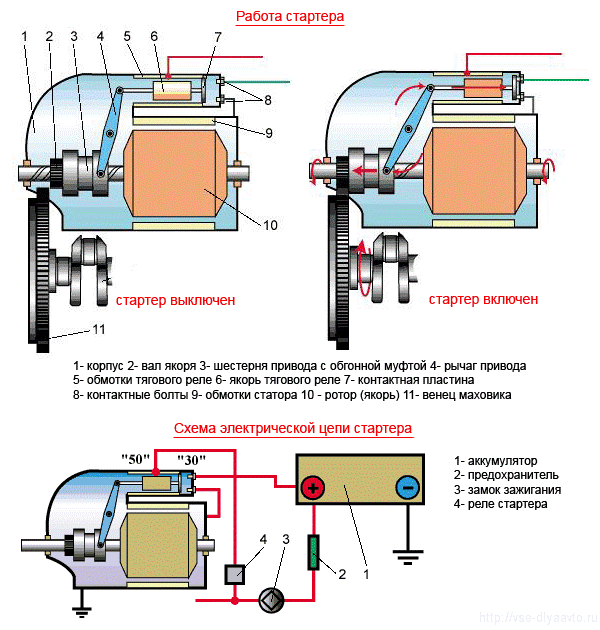

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

• провод сечением 1,5 м2;
• разъем вида «мама» в количестве 5 штук;
• разъем вида «папа» в количестве 1 штуки;
• реле с 4-мя контактами и металлическим ушком;
• кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

Выход из строя бендикса

Стартер щелкает, электромотор вращается, но коленвал не крутит

Это признаки неисправности бендикса. Помните, его шестерня должна свободно вращаться в одну сторону, и заклинивать при попытке провернуть в противоположную сторону?

Так вот, цилиндрики, которые находятся в обгонной муфте, не прижимаются к наружной обойме и шестерня свободно вращается в обе стороны. Это значит, что при вхождении в зацепление с маховиком, бендикс не может крутить коленвал, так как прокручивается.

Это сопровождается звуками работающего электромотора. Он будет работать с большими оборотами, так как ему ничего не мешает раскручиваться до максимальных значений. Если бендикс еще не до конца «погиб», то этот признак неисправности будет периодически проявляться. То есть, сегодня стартер запустил двигатель, а через час может не крутить коленвал, а просто пищать на максимальных оборотах электродвигателя.

Запуск двигателя автомобиля сопровождается жутким скрежетом

Это может быть по двум причинам:

1. Бендикс полностью не вошел в зацепление с маховиком.
2. Изношены зубцы на шестерне или маховике.

В первом случае бендикс подклинивает на валу стартера. Его достаточно разобрать, почистить шлицы, по которым он двигается, и смазать их.

Во втором случае только замена шестерни или маховика. Кстати сказать, эта неисправность появляется не сразу, а вследствие долгой эксплуатации стартера с плохим зацеплением бендикса и маховика. То есть, из-за первой причины.

Возрастающая роль стартера

На современных легковых автомобилях стартер является, пожалуй, единственным средством для запуска двигателя. Ведь на многих из них невозможно использование альтернативных способов – «с толкача» или «прикуривание» от другой автомашины.

В первом случае этому может помешать автоматическая коробка перемены передач (АКПП), так как при буксировке некоторые из них могут потерять работоспособность, во втором – электронная система, которая может дать сбой или потребует перезагрузки.

Особенно тяжело приходиться стартеру при запуске неисправного двигателя (низкая компрессия, сбитое зажигание, неполадки в топливной системе и др.), а также зимой, когда неимоверно густеет масло и каналы, по которым поступает топливо и воздух, покрываются инеем.

Стартер не крутит совсем

Проблема может быть:

• в проводке;
• во втягивающем;
• непосредственно в двигателе стартера.

Начнем поиск проблемы с простого.

Осмотрим подключение

• Проверьте противоугонные системы. Возможно это они шутят над вами.
• Возможно у вас банально разряжен аккумулятор.
• Если для цепи стартера есть предохранитель, проверьте его целостность.
• Проверим, появляется ли напряжение +12 В на управляющем контакте стартера (это тонкий винт на втягивающем реле). Если напряжения нет, значит проверим дополнительное реле стартера и замок зажигания.
• Попросите помощника поворачивать ключ в положение «старт» и послушайте. издает ли при этом стартер какие-то звуки. Возможно, у вас подклинивает шток втягивающего реле. Оно срабатывает, об этом свидетельствует щелчок, но его перемещение ограничено.

Стартер с редуктором: чем хорош и какие у него минусы

Мы уже разобрались, как работает данное устройство и в чем его принципиальные отличия. Уже несложно догадаться, какой стартер лучше, редукторный или обычный. Дело в том, что первый вариант имеет следующие сильные стороны:

• небольшие размер и вес;
• длительный срок эксплуатации независимо от температуры окружающей среды;
• небольшое потребление энергии (на 40% меньше классического варианта).

Что же касается минусов, то и они здесь имеются и заключаются в следующем:

• сложность ремонтных работ;
• отсутствие запасных частей в магазинах;
• высокая стоимость изделия;
• низкое качество редуктора.

Нередко основной причиной поломки стартера с редуктором является то, что установлены комплектующие низкого качества. Это приводит к поломкам и различного рода неисправностям. В целом же такой агрегат имеет больше перспектив в будущем, нежели обычный стартер. И обусловлено это вовсе не тем, что один хороший, а второй плохой, а научно-техническим прогрессом.

Типы и их особенности

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

 Ещё кое-что полезное для Вас:

• Загорелся Check Engine — возможные неисправности и способы их устранения
• Подбор свечей зажигания для авто
• Расшифровка обозначения (маркировки) свечей зажигания Bosch

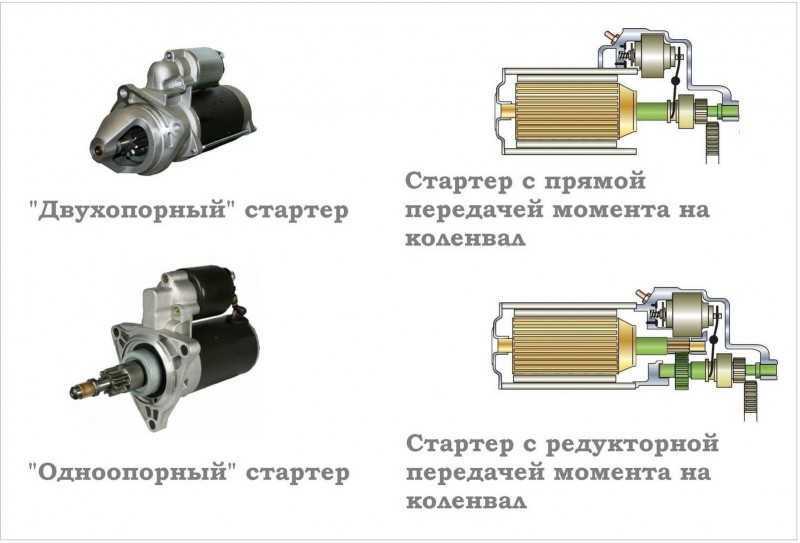

Типы стартеров

Отличия стартеров различных модификаций заключаются в конструкции устройств зацепления, электрическая часть одинакова у всех. Отличается принцип действия, конструкция двух основных узлов: фрикционного амортизатора, механизма автоматического расцепления.

Классический вариант

Принцип работы стартера классического типа накладывает ограничения на характеристики шестерни муфты, диаметр маховика. Редукторная пара не может иметь соотношение зуба выше 16/18, что требует использования последовательного возбуждения обмоток электродвигателя. Недостатком классического стартера является низкий КПД, сильный нагрев, громоздкая обмотка возбуждения. Режим холостого хода опасен устройству, так как, электродвигатель может «пойти вразнос». Преимуществом стартера автомобиля с независимым возбуждением является увеличение эффективности, снижение габаритов, отсутствие перегрева. Получают независимое возбуждение тремя способами, учитывая принцип работы ЭДВ:

• подключение обмотки к независимому от якоря источнику тока (управляемое возбуждение);
• установкой на статор постоянных магнитов (неуправляемое возбуждение);
• параллельным подключением обмотки (параллельное возбуждение).

С планетарным редуктором

Для автомобиля пригоден лишь второй вариант, улучшенный встроенным в корпус стартера планетарным редуктором. Преимущества конструкции этого типа заключаются в следующем:

• падение напряжения аккумулятора при запуске ДВС не влияет на магнитное поле электродвигателя;
• многополюсная магнитная система компактнее электромагнитной;
• принцип работы магнитной системы позволяет увеличить КПД;
• дешевые ферропорошки, из которых делают магниты, снижают стоимость стартера;
• планетарный редуктор адаптирует характеристики электродвигателя с частотой вращения коленвала;
• при холодном запуске потребляется меньший ток, увеличивается надежность пуска.

Принцип работы планетарного редуктора предполагает высокий износ шестеренок. Для увеличения ресурса главная шестерня отливается из термореактивной пластмассы под давлением, армируется бронзой. Снижается шум при работе, увеличивается прочность, износостойкость. Использование жесткого графита в коллекторных щетках, удаление из материала порошка меди увеличило межремонтный период этого узла. Существуют виды приводных механизмов: инерционные, электромеханические, комбинированные. Муфты свободного хода бывают храповые, роликовые, фрикционно-храповые.

Что еще стоит почитать

Классификация автомобилей по типу кузова

Устройство аккумулятора

Устройство подвески, как она работает и из чего состоит

Венец маховика

Гелевые автомобильные аккумуляторы

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали. В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

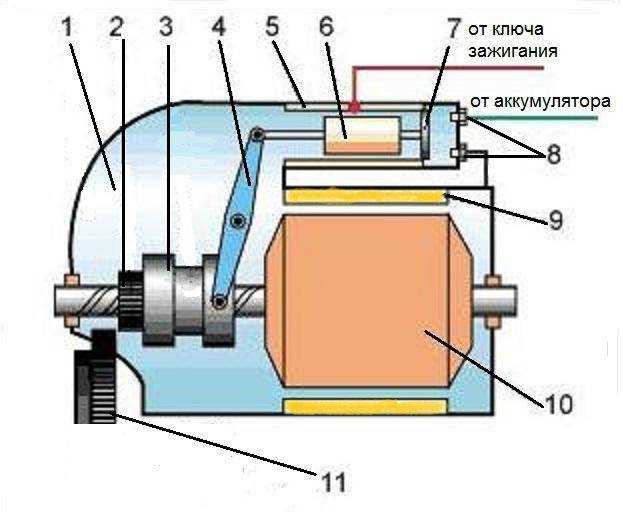

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Нюансы перемотки узла своими руками

Для ремонта механизма можно произвести перемотку полюсных катушек. Процедура перемотки несложная, но для ее выполнения нужно иметь определенные знания и навыки.

На практике изоляция обычно перегорает в одной катушке, но мы рассмотрим пример с перемоткой двух устройств:

1. Демонтируйте устройство из посадочного места. Процесс снятия может отличаться на разных авто, поэтому руководствуйтесь конструктивными особенностями машины. После демонтажа механизм нужно разобрать.
2. Для откручивания болтов полюсных элементов воспользуйтесь инерционной отверткой, сам башмачок при этом нужно надежно зафиксировать.
3. Когда обмотка демонтирована, ее надо очистить. Очистка выполняется путем сжигания изоляции и зачистки элементов щеткой. Отогните сами катушки и прогрейте их, пока они не покраснеют. После катушки надо поместить в моду, это позволит сделать изоляцию более мягкой.
4. Для удобства корпус очищается, при наличии следов коррозии поверхность стартера можно зачистить и загрунтовать. Грунтовка предотвратит образование ржавчины. На самих полюсных башмачках имеются метки, их надо отметить до того, как вы разберете механизм.
5. Для изготовления межвитковой изоляции можно использовать тонкий прессшпан, на который наклеивается двухсторонний скотч. Затем материал разрезается на полоски, они должны быть шире шинок.
6. После раздвиньте катушку гармошкой и приклейте получившуюся полоску на одну сторону шинки. Ее надо сдвинуть, а затем обжать катушку и намотать в двух местах скотчем. Скотч нужен двухсторонний, при его отсутствии можно воспользоваться клеем типа Секунда или Момент. После сборки одной катушки аналогично собирается вторая.
7. Затем обе катушки перематываются специальной киперной лентой, при перемотке нужно соблюдать перехлест на 50%!ее ширины. Каждый виток во время перемотки надо подтягивать. При отсутствии ленты можно воспользоваться полосками их хлопчатобумажной ткани. Ткань нужна крепкая, чтобы она не порвалась во время подтяжки полосок.
8. Катушки нужно собрать и заизолировать с помощью изоленты. Оба элемента обжимаются по корпусу. Если у вас есть устройство для проверки якорей, то протестируйте собранную конструкцию. Когда корпус готов, надо припаять щетки, потребуется паяльник.

Электрическая причина

Если при запуске двигателя слышно, как стартер вращается, а двигатель не цепляет, то проблемы могут быть локализованы во втягивающем реле. Оно установлено на корпусе стартера и имеет клеммы для подключения плюсового провода от АКБ и управляющего контакта замка зажигания. Втягивающее реле – это катушка с двумя обмотками. Первая обмотка здесь втягивающая, вторая – удерживающая

Функции у этих двух обмоток разные. Усилие тоже различается. Втягивающая обмотка реле необходима, чтобы выдвинуть бендикс, замкнуть контакты для подачи напряжения на щетки электромотора. В свою очередь, удерживающая обмотка создает достаточное усилие, чтобы бендикс мог получить надежное зацепление с венцом маховика. Если стартер просто крутит в холостую, то втягивающая обмотка работает отлично. Нужно искать неисправность в другом.

Если имеется межвитковое замыкание в удерживающей обмотке втягивающего реле, то фиксация бендикса в положении зацепления с венцом не выполняется, и шестерня отбрасывается назад. Вращательный момент не передается на двигатель, и он не запускается – стартер ВАЗ крутит в холостую.

Ремонт подразумевает восстановление или замену втягивающего реле полностью. Также отличное решение – это замена стартера полностью на оригинальное устройство. Но это выход не для всех, поэтому специалисты могут посоветовать отремонтировать узел – разбирать втягивающее, дефектовать, менять или восстанавливать изношенные детали

Основные неисправности

Разобравшись в том, что такое стартер в автомобиле, можно понять его основные неисправности. Для этой детали не характерна внезапная поломка. Как правило, дефекты накапливаются и в итоге приводят к внезапной остановке автомобиля, иногда он просто отказывается запускаться.

Чаще всего встречаются следующие неисправности:

1. Стартер автомобиля не запускается. Самая распространенная проблема. Причин этом может быть несколько. Если стартер дешевый и внутри вместо подшипников расположены втулки, вероятно они стерлись и появились зазоры. Кроме этого может лопнуть обмотка. Диагностика этого дефекта требует тщательного осмотра всех узлов.
2. Коленчатый вал медленно крутится. Вероятно, причина даже не в самом стартере, а в масле. Дефект должен исчезать через 2 минуты, после разогрева смазки. Кроме этого, если модель безредукторная, то проблема может быть в аккумуляторе.
3. Якорь не заставляет вал вращаться. Система пуска двигателя может не реагировать, если якорь буксируется муфтой. Еще часто можно наблюдать мусор на резьбе вала.
4. Скрежет. При частом использовании автомобиля, на маховике могут образовываться задиры. Они появляются при внезапном проскальзывании вала. В некоторых случаях причиной может служить отстранённое замыкание или ослабление приводной пружины.
5. Излишне длительная работа стартера. Наиболее вероятная причина – засорение или сбой замка зажигания. Часто встречается нарушение контактной группы или повреждения обмотки.

Проблема запуска автомобиля могут быть связаны также с:

1. Износом щеточной группы и пластин. Эти детали относятся к расходному материалу, поэтому изнашиваются быстрее всего.
2. Нарушением обмотки. При повышенных температурах или износе, на обмотке может прогореть лак, что приведет к замыканию. В этом случае, запуск двигателя вообще невозможен.
3. Износ подшипников или втулок. Для этого дефекта характерен стук из стартера, из-за образованных люфтов.

Как работает классический стартер в бензиновых или дизельных моторах?

Классическое устройство для запуска двигателя является электромотором с постоянным током. Этот агрегат работает от аккумулятора автомобиля, потому производители не прекращают изобретать возможные схемы уменьшенного расхода электроэнергии. Классический стартер работает достаточно просто. Он соединен с силовым агрегатом посредством системы шестерен. Маленькая шестерня на самом стартере соединяется с большой шестеренкой двигателя, которая запускает систему работы агрегата. Стартер работает следующим образом:

• при переведении ключа зажигания в крайнее положение стартер включается и начинает крутить силовой агрегат;
• передаточное число на шестернях равняется от 1:10 до 1:20, что позволяет получить желаемую скорость вращения;
• после запуска силового агрегата срабатывает втягивающее устройство, шестерня стартера отходит от шестеренки двигателя;
• когда силовой агрегат глушиться, стартер снова соединяется с двигателем для будущего запуска автомобиля;
• классические стартеры оснащены реле втягивания, которое определяет момент разъединения шестерен;
• решающее значение имеет скорость вращения стартера, большинство двигателей могут запуститься только при соблюдении этого условия.

Если стартер не соответствует требуемым параметрам двигателя, автомобиль невозможно будет запустить без вреда для конструкции агрегата. Потому при замене стартера рекомендуется использовать исключительно ту модели, которая предназначается для двигателя вашего автомобиля. С помощью правильной частоты вращения удастся избежать различных проблем, в том числе и повышенного износа двигателя. Если агрегат нуждается в капитальном ремонте, а стартер будет установлен с неподходящими параметрами, двигатель может заклинить.

Виды стартеров

По своему устройству электромеханизм подразделяется на два вида:

• с наличием редуктора в конструкции;
• без редуктора.

С редуктором

Редуктивные стартеры эффективны в эксплуатации и экономят расход электроэнергии батареи, поскольку постоянные магниты в механизме увеличивают период использования обмотки статора.

Преимущества:

• повышенный ресурс использования детали за счёт усиления редуктора;
• небольшие размеры и лёгкость;
• надёжная работа в зимний период при минусовых температурах.

Недостатки редукторного стартера:

• починка элемента, вышедшего из строя, требует высокой компетенции ремонтника;
• сложность в подборе запасных деталей.

Без редуктора

Стартер без редуктора устроен таким образом, что подаёт крутящий момент напрямую на обгонную муфту без передачи через редукторный механизм.

К его плюсам относят:

• надёжность и простоту использования в тёплое время;
• доступность ремонта благодаря лёгкой конструкции;
• распространённость запасных деталей для восстановления в рабочее состояние.

Количество недостатков у стартеров без редуктора не меньше:

• значительные размеры и тяжеловесность;
• повышенный расход запаса энергии аккумулятора;
• ненадёжная работа в холодное время года при минусовых температурах.

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

На фото — составные части пускового устройства

Схема соединений и принцип работы

Принцип работы стартера осуществляется по заданной схеме соединений:

1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

Стандартная электросхема соединений стартерного механизма

Неисправности цепи управления

Пусковой импульс от ключа зажигания идет на стартер не прямо, а через предохранитель, несколько разъемов, реле, определяющих, «разрешен ли запуск» – соответствует ли состояние авто допустимому. На каждом из составляющих, включая несколько метров проводов, контакт может «потеряться», или ухудшиться, и тогда на пусковую клемму втягивающего реле — ток не придет. Признаки неисправности будут по первому варианту. Для устранения — придется, вооружившись мануалом, делать последовательную ревизию.

Условно, цепь, управляющая пуском двигателя автомобиля состоит из:

• Замка зажигания, подающего через разгрузочное реле стартера (есть не на всех машинах) пусковой импульс на обмотку тягового.
• Предохранителя, жгутов проводов и разъемов — соединяющих основные приборы и датчики.
• Датчика положения рычага селектора (в положениях P или N) — у машин с АКПП.
• Датчика-прерывателя, регистрирующего положение педали сцепления (не на всех авто).

Где-то на отрезке между плюсом аккумулятора и втягивающего в силовой провод часто внедряется контроль противоугонной системы, что также можно считать управляющим элементом. Одна из задач иммобилайзера – обесточить пусковой прибор, ведь не получая тока – стартер не крутит двигатель, а значит, он не заведется. Противоугонка иногда просто «глючит» без видимого повода. Если электростартер откликается на прямое запитывание — проверяйте сначала иммобилайзер.

Схема подключения иммобилайзера

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

• Контактный пятак, замыкающий электрическую цепь стартера;
• Втягивающее реле, приводящее в движение шток вилки;
• Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

• Подшипник качения или втулка – необходимы для фиксации вала шестерни;
• Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
• Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
• Якорь, играющий роль ротора электродвигателя;
• Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.
