Дополнительное реле стартера ваз 2110 (установка, схема)

Ремонт Priora 63-2

Проверка цепи включения стартера

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!. Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

Неисправности цепи управления

Пусковой импульс от ключа зажигания идет на стартер не прямо, а через предохранитель, несколько разъемов, реле, определяющих, «разрешен ли запуск» – соответствует ли состояние авто допустимому. На каждом из составляющих, включая несколько метров проводов, контакт может «потеряться», или ухудшиться, и тогда на пусковую клемму втягивающего реле — ток не придет. Признаки неисправности будут по первому варианту. Для устранения — придется, вооружившись мануалом, делать последовательную ревизию.

Условно, цепь, управляющая пуском двигателя автомобиля состоит из:

• Замка зажигания, подающего через разгрузочное реле стартера (есть не на всех машинах) пусковой импульс на обмотку тягового.
• Предохранителя, жгутов проводов и разъемов — соединяющих основные приборы и датчики.
• Датчика положения рычага селектора (в положениях P или N) — у машин с АКПП.
• Датчика-прерывателя, регистрирующего положение педали сцепления (не на всех авто).

Где-то на отрезке между плюсом аккумулятора и втягивающего в силовой провод часто внедряется контроль противоугонной системы, что также можно считать управляющим элементом. Одна из задач иммобилайзера – обесточить пусковой прибор, ведь не получая тока – стартер не крутит двигатель, а значит, он не заведется. Противоугонка иногда просто «глючит» без видимого повода. Если электростартер откликается на прямое запитывание — проверяйте сначала иммобилайзер.

Схема подключения иммобилайзера

Проверенные способы замкнуть стартер напрямую: рекомендации от профи

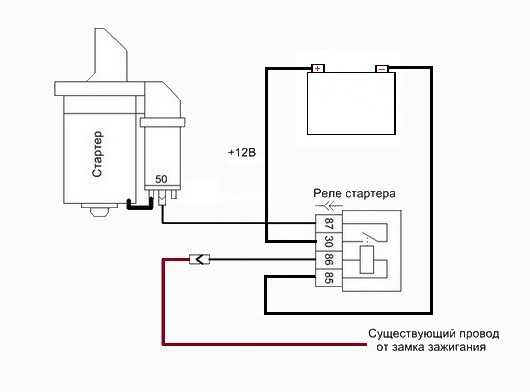

Схема включения стартера

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

• Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
• Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
• Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Читать далее: Не работают поворотники и аварийка причины диагностика и ремонт

Важно! Этот способ не подходит для транспортных средств, на которых установлена автоматическая трансмиссия, поскольку из-за определенных особенностей ее конструкции буксировка машины категорически противопоказана. Для воплощения этого метода понадобится буксировочный трос и еще один автомобиль

Крайне важно строго соблюдать следующую последовательность действий во время буксировки:

Для воплощения этого метода понадобится буксировочный трос и еще один автомобиль

Крайне важно строго соблюдать следующую последовательность действий во время буксировки:

• ведущая машина должна трогаться плавно и начинать движение с небольшой скоростью для натяжения троса;
• водитель взятого на буксир автомобиля не должен резко тормозить;
• после того, как транспортное средство заведется, оно начнет резко ускоряться;
• останавливаться стоит только после того, как остановится ведущая машина;
• не заглушать двигатель в момент отцепления троса, иначе он может не завестись, и опять потребуется буксировка.

а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение.

Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть.

Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый.

Но надо всегда быть начеку. Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах. Чтобы обезопасить катушку от перегорания рекомендуется сделать следующее:

• Попросить ассистента сесть в автомобиль;
• Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

, поставим коробку в «нейтральное» положение. Открываем капот, для удобства снимаем

и видим контакты стартера.

Стартер был замкнут напрямую, машина после этого как вы видите мгновенно завелась. Данный способ поможет вам завести автомобиль, когда выполнить диагностику и ремонт не представляется возможным. Причин такой поломки может быть множество, не будем на них останавливаться, сделаем попозже отдельный урок, в котором проблема будет разбираться более подробно. Кто не понял, как замыкать стартер напрямую по нашим картинка, смотрите ролик ниже, всё очень просто.

После того как вы замкнули стартер напрямую, автомобиль завёлся, затем вы снова его заглушили. Можно снова пробовать заводить с ключа, в большинстве случаев у вас это получится, так вышло и у нас.

Большинству автовладельцев известна непредвиденная ситуация, когда не заводится двигатель транспортного средства. Обычно, всему виной устройство запуска, поэтому водителю не лишним будет знать, как замкнуть стартер напрямую, чтобы завести машину. Перед выполнением процедуры, необходимо научится различать все поломки этого узла, из-за которых потребуется замыкание стартера, и ознакомится со способами их диагностики.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

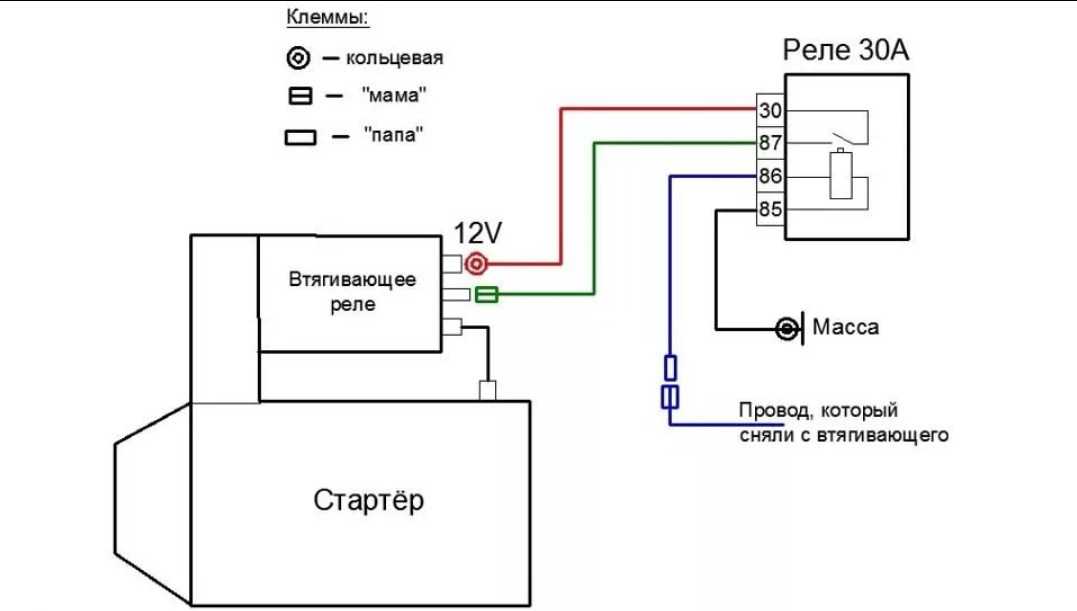

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Как вам статья?

Мне нравитсяНе нравится

Реле стартера ВАЗ 2111

Реле предназначено для эффективного запуска стартера, который позже приводит в действие непосредственно сам двигатель автомобиля. Это объясняется возникновением магнитного поля в электромагнитной катушке, расположенной в корпусе реле. Времени работы стартера вполне достаточно для того, чтобы завести двигатель. Электротехнический занимается выпуском реле стартера к автомобилям ВАЗ 2111. В производстве применяются новейшие технологии и достижения в области науки и техники. Коллектив предприятия — дружная команда настоящих профессионалов, использующих все свои знания и достижения для получения наилучшего результата. Реле, выпускаемые нашим заводом, являются лучшим, высококачественным товаром от современного производителя.

Устройство и принцип действия

На устройство возложены следующие функции: ввод в зацепление шестерни привода с зубчатым венцом маховика коленчатого вала двигателя, а также обеспечение подключения питания электродвигателя стартера. В момент, когда ключ зажигания установлен в положении «стартер», подается напряжение на удерживающую и втягивающую обмотки тягового реле. Происходит это через дополнительное реле. После замыкания контактов тягового реле происходит отключение системы втягивающей обмотки. При этом тяговое реле должно срабатывать при напряжении не выше 9 В и при температуре 15–25 ºС. В противном случае это может свидетельствовать об неисправности либо в приводе, либо в самом реле. Для проверки состояния привода, следует разобрать стартер и произвести его тщательный осмотр. Найденные в ходе проверки неисправности должны быть подвергнуты обязательной замене.

Современные вариации прибора предусматривают обязательное наличие двух обмоток: основной и удерживающей. Дополнительная или, так называемая, удерживающая обмотка используется с целью уменьшения подаваемого тока в реле, в момент его срабатывания. Дополнительная обмотка способна снижать потребляемый ток, позволяя экономить емкость батареи аккумулятора.

Стартеры нового современного образца дополнительно оснащаются неразборным тяговым реле, которое легко заменяется новым в случае неисправности или поломки. Стартеры старого образца характеризуются реле, которое можно разобрать и устранить неисправность.

Вся работа конструкторского бюро завода направлена на усовершенствование выпускаемой продукции. Реле стартера ВАЗ 2111не стали исключением. Производство электротехнического проходит постоянную, регулярную модернизацию, которая уже стала неотъемлемой частью политики предприятия. Внедрение новейших технологий и достижений современной науки способствует тому, что продукция завода является абсолютно конкурентоспособной. Она в полной мере соответствует всем существующим российским, мировым стандартам. Кроме того все изделия, выпускаемые заводом подвергаются обязательным испытаниям, и только после этого отправляются на рынок.

Электротехнический Челябинск — предприятие с многолетней историей и богатым опытом предлагает вашему вниманию электромагнитное реле стартера ВАЗ 2111, которые можно приобрести оптом и в розницу. Завод предоставляет все существующие и необходимые гарантии на

продукцию нашего завода, а контролируемая система качества гарантируется государственной сертификацией.

Схемы управления двигателей стартеров

Схемы управления электростартерамиСхемы внутренних соединений электростартеров с последовательным и смешанным возбуждением с использованием одно- и двухобмоточных тяговых реле приведены на рис. 24.

Однообмоточное тяговое реле подключается к аккумуляторной батарее GB (рис. 25, а) переводом ключа выключателя зажигания 2 с контактами S1в нефиксированное положение «стартер». Якорь тягового реле втягивается в электромагнит, с помощью рычажного механизма вводит шестерню привода в зацепление с венцом маховика и в конце хода замыкает силовые контакты реле К1 в цепи электродвигателя М.

Силовые контакты замыкаются до полного ввода шестерни в зацепление. Если шестерня упирается в венец маховика, якорь реле продолжает перемещаться вследствие сжатия буферной пружины привода и замыкает силовые контакты. Якорь с шестерней начинают вращаться, и шестерня под действием буферной пружины входит в зацепление, когда зуб шестерни устанавливается против впадины зубчатого венца маховика. Использование дополнительного усилия в шлицевом соединении вала и направляющей втулки ведущей обоймы роликовой муфты свободного хода для перемещения шестерни позволяет уменьшить тяговое усилие и ход якоря электромагнита, размеры и массу тягового реле.

Для отключения стартера необходимо снять усилие с ключа выключателя зажигания. Ключ автоматически займет положение «Зажигание». При этом якорь отключенного от источника тока тягового реле и приводной механизм под действием пружины возвращаются в исходное положение.

В стартерах с двухобмоточными реле (рис. 25, б и в) при замыкании контактов S1 выключателя зажигания 2 ток от батареи проходит через втягивающую и удерживающую обмотки. При замыкании контактов реле К1 втягивающая обмотка замыкается накоротко.

Обмотки тягового реле К1 могут подключаться к источнику тока через контакты вспомогательного реле К2 (рис. 25, в, г и д). Дополнительный контакт 17 в тяговом реле или во вспомогательном реле замыкает накоротко добавочный резистор катушки зажигания.

В рассмотренных схемах управления после пуска двигателя следует немедленно выключить стартер, так как при длительном вращении ведомой обоймы с шестерней привода возможно заклинивание роликовой муфты свободного хода и повреждение якоря. Включение стартера при работе двигателя может привести к повреждению зубьев шестерни и венца маховика или выходу из строя муфты свободного хода.

Надежность системы пуска и срок службы стартера можно повысить за счет автоматизации отключения стартера после пуска двигателя и блокировки его включения при работе двигателя.

Электронное устройство 2612.3747 (рис. 26) автоматического отключения и блокировки включения стартера содержит блок управления и датчик частоты вращения коленчатого вала. Блок управления настроен на частоту вращения, при которой стартер должен отключаться. Частота эта должна быть больше максимально возможной пусковой частоты вращения коленчатого вала электростартером и меньше минимальной частоты вращения коленвала в режиме прогрева двигателя после пуска.

При пуске двигателя выключатель приборов и стартера переводится в положение «стартер», транзистор VT5 открывается (первое устойчивое состояние триггера на транзисторах VT4 и VT5) и подключает к аккумуляторной батарее вспомогательное реле, которое включает стартер. При вращении коленчатого вала двигателя через вход 4 штекерного разъема на электронное устройство подается синусоидальное напряжение от фазы генератора, которое транзистором VT1 преобразуется в прямоугольные импульсы нормированной амплитуды. С помощью резисторов R1, R2, R3 и конденсатора С1 ограничивается входное напряжение и отфильтровываются импульсные помехи во входных цепях.

Прямоугольные импульсы заряжают конденсатор С3 преобразователя частота-напряжение. Чем больше частота входного сигнала (частота вращения коленчатого вала двигателя), тем меньше промежутки времени между импульсами и разряд конденсатора С2. При определенной частоте вращения коленчатого вала напряжение на конденсаторе С3 превышает опорное напряжение на резисторе R10÷R15, транзисторы VT2 и VT3 открываются и триггер переводится во второе устойчивое состояние, когда транзистор VT4 открыт, а транзистор VT5 закрыт. Вспомогательное реле обесточивается и отключает стартер. Диоды VD10, VD13 и конденсаторы С5, С6 обеспечивают надежное закрытие транзисторов VT5 и VT4.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

• плотно затягивать крепежные гайки;
• не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
• использовать провода минимальной длины без образования петель;
• провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
• получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
• контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Ещё кое-что полезное для Вас:

• Втягивающее реле стартера — неисправности, проверка, принцип, схема работы и ремонт
• Что такое бендикс в стартере, его конструкция
• Почему стартер нормально крутит, но двигатель не заводится?

Типы монтажных блоков

ВАЗ 2110 имеет 2 типа монтажных блоков:

1. основной;
2. дополнительный.

В первом содержится большинство предохранителей и реле цепи питания автомобиля. Во втором же расположились приборы, отвечающие за цепи питания мотора. Основной блок со временем пережил ряд преобразований и модернизаций — всего их было три. Основное отличие между которыми в количестве реле. Начиная с первых моделей и заканчивая сегодняшним днем, оно выросло с шести до восьми.

Монтажный блок нового образца

Область требовала обновления с каждой модификацией ВАЗ 2110. Нужно исправление некоторых недочетов конструкции, которые были заметны с самого начала. Предохранитель противотуманных фар не имел платы и болтался на жгуте из кабелей рядом с самим монтажным блоком.

Первое изменение компоновки основного монтажного блока произошло именно в связи с помещением в него предохранителя противотуманок, а также увеличением числа реле. В обновленной модификации последних не 6 или 7, а 8.

Особа вариативность новых модификаций блоков связана с наличием или отсутствием реле переднего света К1: в некоторых моделях присутствуют лишь ножки и перемычки, требующие обрезания при самостоятельной установке К1 или только ножки, без перемычек. В других современных блоках ставят и само реле.

Монтажный блок старого образца

Здесь находятся шесть реле и 20 предохранителей. Место его расположения такое же, как и у современных моделей. Со временем, добавилось еще одно реле, отвечающее за передний свет. В остальном же, его конструкция ничем принципиально не отличается от последующих.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

• Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
• После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
• После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

• Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
• Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

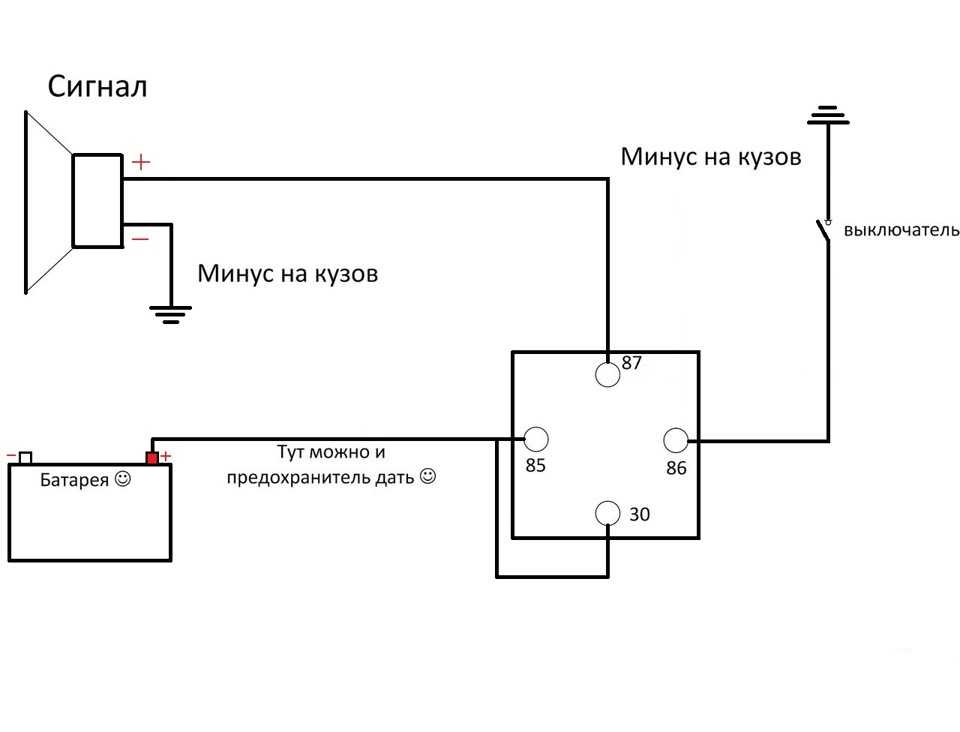

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Отсутствие дополнительного реле стартера не означает, что в нем есть острая необходимость. К примеру, на многих иномарках такое реле тоже не устанавливают. А автолюбители, у которых это реле вышло из строя — не видят разницы после его демонтажа, поэтому имеет смысл уделить время другим доработкам электрики автомобиля.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Источник

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает
