Проводим регулировку клапанов грм на ваз 2105

Регулировка клапанов на ВАЗ 2105

Когда и для чего необходима регулировка клапанов

К регулировке клапанов на ВАЗ 2105 приступают в случае нарушения зазора. Чтобы понять, каковы признаки и к чему может привести неправильный зазор, стоит разобраться в этом моменте более детально. Основной признак неправильного зазора механизма ГРМ — присутствие металлического стука в области ГБЦ. Поначалу этот стук заметен только на одном из режимов работы мотора, например, на холостых оборотах, но по мере эксплуатации авто он будет наблюдаться на всех режимах.

Зазор может отличаться как в меньшую, так и в большую сторону от номинального значения. В любом случае неправильный параметр будет сказываться на снижении мощности двигателя. В случае с уменьшенным зазором, клапан будет поджиматься рокером, что приведёт к нарушению герметичности в цилиндре и снижению компрессии. Как результат, возможно подгорание рабочей кромки клапана и его седла.

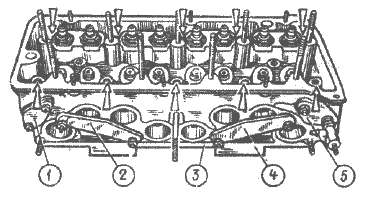

Разрез головки блока цилиндров по выпускному клапану: 1 — головка цилиндров; 2 — выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Инструменты для регулировки

Одним из условий правильной регулировки клапанов является наличие необходимого инструмента и знание последовательности действий. Из инструментов потребуется подготовить следующий перечень:

специальный ключ для вращения коленчатого вала;
ключи рожковые и торцовые (на 8, 10, 13, 17);
отвёртка плоская;
щуп с толщиной 0,15 мм.

Процесс регулировки выполняется специальным широким щупом, который используется для рассматриваемого процесса.

Порядок регулировки

Перед регулировкой необходимо провести демонтаж некоторых элементов, а именно воздушного фильтра и его корпуса, троса подсоса с карбюратора, тяги дроссельной заслонки, а также клапанной крышки. Нелишним будет снять крышку с распределителя зажигания, чтобы не было помех при регулировке. Изначально необходимо выставить механизмы двигателя по меткам: на шкиве коленвала и на передней крышке ГРМ есть метки. Выставляем метку на шкиве напротив длиной риски на крышке.

Следует учесть, что клапаны регулируют в определённой последовательности. Только так можно правильно настроить механизм ГРМ.

Процесс регулировки состоит из следующих действий:

После того как выставлено положение коленчатого вала по меткам, проверяем зазор при помощи щупа на 6 и 8 кулачках распредвала. Для этого вставляем инструмент между рокером и кулачком распределительного вала. Если щуп входит с небольшим усилием, то регулировка не нужна.

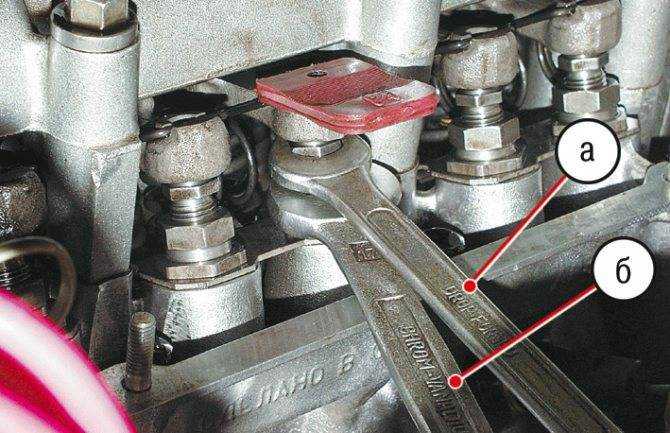

Для регулировки зазора используем ключи на 13 и 17. Первым удерживаем болт, вторым отворачиваем контргайку. Путём вращения болта добиваемся нужного зазора

Процесс регулировки не столько сложен, сколько требует внимания, аккуратности и точности

При вращении коленвала важно чётко совмещать метки. Для лучшего понимая процесса, приводится таблица, из которой становится понятно, какой клапан и при каком положении коленчатого вала нужно регулировать

Таблица: регулировка теплового зазора клапанов ВАЗ 2105

Угол поворотаколенвала (гр)	Угол поворотараспредвала (гр)	Номера цилиндров	Номера регулируемых клапанов
		4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

После проведённого мероприятия сборку демонтированных элементов производим в обратной последовательности.

Видео: регулировка клапанов на примере ВАЗ 2105 с ременным приводом

В процессе работы двигателя происходит нагрев и расширение его деталей. Чтобы обеспечить плотное прилегание клапана нужен тепловой зазор, который на автомобилях ВАЗ 2101/07 должен составлять 0,15 мм, чему и соответствует размерность щупа, используемого при регулировке.

Зачем нужны направляющие втулки?

В начале и середине прошлого века ГБЦ автомобилей изготавливались из чугуна, а клапаны просто вставлялись в точно просверленные отверстия. Но впоследствии производители отказались от чугунных головок из-за большого веса и недостаточного отведения излишков теплоты, а им на смену пришли лёгкие ГБЦ из алюминиевых сплавов. Эти металлы обладают прекрасной теплопроводностью, но слабо противостоят износу от трения.

Чтобы решить проблему, была придумана направляющая втулка — посредник между мягким сплавом головки цилиндров и стальным стержнем клапана, постоянно движущимся вверх-вниз в процессе работы. Изготовленная из чугуна или специальной бронзы, она надёжно запрессовывается в тело ГБЦ, а внутрь с минимальным зазором вставляется клапан.

На схеме двигателя показано расположение направляющих втулок

Сама втулка представляет собой полый цилиндр, сделанный точно по размерам под определённую модель автомобиля. Наружная поверхность отшлифована и на ощупь гладкая, а на внутренней выполнена спиралевидная канавка в виде резьбы. По ней движется моторное масло, смазывающее ось клапана и снижающее силу трения. В верхней части направляющей детали сделана неглубокая выборка, куда вставляется стопорное кольцо.

Слева втулка для выпускного клапана, справа — для впускного

Бронзовые втулки для ВАЗ 2109 с виду все одинаковые

Втулки выполняют следующие функции:

как явствует из названия, они направляют движение клапана, чтобы его тарелка чётко совмещалась с седлом и плотно прилегала к нему;
принимают на себя нагрузку от силы трения, возникающую во время поступательно-возвратного движения стержня клапана;
клапанная чашка сильно нагревается в камере сгорания, а втулка передаёт это тепло алюминиевому сплаву головки цилиндров;
благодаря специальной канавке деталь обеспечивает смазку трущихся поверхностей.

Чугунные детали ВАЗ 2106 — впускные втулки короче выхлопных

Когда элемент запрессован в отверстие ГБЦ, то его верхняя часть меньшего диаметра на несколько миллиметров выступает над поверхностью. Это необходимо, чтобы установить на неё маслосъемный колпачок (он же — сальник клапана), не позволяющий смазке из верхней части двигателя попадать в камеру сгорания через внутреннее отверстие втулки.

Так выглядит выступающая часть, куда надевается маслосъёмный колпачок

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

значительное уменьшение срока службы клапанов;
расклёпывание;
скол торца, что ещё больше увеличивает зазор;
повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
проведённый ремонт газораспределительного механизма;
регулировка производилась более 20 тысяч километров назад;
явное снижение отдачи двигателя;
повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Установка цепи по меткам

Если с приводом ГРМ производились ремонтные работы или цепь имеет сильное растяжение, при котором метки на шестерне распредвала и шкиве коленвала не совпадают с соответствующими метками на корпусе подшипников и блоке двигателя, нужно выполнить корректировку и установить цепь правильно.

Из инструментов понадобится:

набор отвёрток;
ключ для вращения коленвала;
набор ключей.

Для установки цепи выполняем следующие шаги:

Снимаем крышку, фильтр и его корпус.
Отсоединяем патрубок отвода картерных газов с карбюратора, а также ослабляем крепёж троса подсоса для снятия тросика.
Торцовым ключом на 10 откручиваем крепёж крышки клапанов.
Снимаем с крышки рычаг вместе с тягами карбюратора.

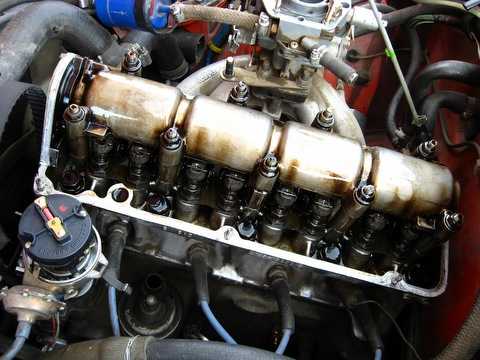

Демонтируем крышку головки блока.
Прокручиваем коленвал при помощи ключа до того момента, пока метка на шестерне распредвала не совпадёт с выступом на корпусе. Метка на шкиве коленвала должна совпасть с длиной меткой на передней крышке двигателя.
Если при выставлении меток оказалось, что одна из них не совпадает, разгибаем стопорную шайбу под болтом крепления шестерни распредвала.
Включаем первую передачу и откручиваем болт крепления шестерни распределительного вала.
Снимаем звёздочку, удерживая её в руках.
Демонтируем цепь с шестерни и изменяем её положение в нужную сторону для совмещения всех меток, как это описано в п.6.
Сборку проводим в обратной последовательности.
По окончании процедуры не забываем выполнить натяжку цепи.

Подготовительные работы

Итак, двигатель – остывший, а сам автомобиль поставлен на ровную площадку и обездвижен. Можно приступать к работам:

Снимаем крышку воздушного фильтра карбюратора и извлекаем фильтр;
Откручиваем болты крепления фильтра и снимаем его, предварительно отсоединив патрубки, идущие к нему;
Убираем трос ручного управления воздушной заслонкой (подсос) и отсоединяем тягу дроссельной заслонки;
Откручиваем болты крепления клапанной крышки и демонтируем ее;
Проверяем натяжение цепи (оно должно быть в норме, иначе сначала придется провести регулировку натяжки);
Снимаем крышку распределителя (трамблера).

Теперь необходимо установить в 4-м цилиндре ВМТ поршня и помогут в этом метки, нанесенные на колен. валу и крышке привода распред. вала, а также на шестерне распределительного вали и его крышке.

Для этого можно воспользоваться соответствующим по размеру ключом, которым необходимо вращать колен. вал за болт приводного шкива. Или же воспользоваться одним из приводных колес. Для этого его нужно вывесить при помощи домкрата, включить 4-ю передачу и медленно прокручивать поднятое колесо. При этом трансмиссия обеспечит вращение коленчатого вала. Но при втором способе потребуется помощник, поскольку проконтролировать совпадение меток будет сложно.

Процесс регулировки клапанов

Порядок регулирования тепловых зазоров клапанов одинаковый для карбюраторного и инжекторного двигателя. Отличие только в величине теплового зазора клапанов. На карбюраторном двигателе устанавливаются зазоры на всех клапанах при холодном двигателе 0,15 мм, на инжекторном 0,20 мм. Регулировка начинается с установки меток на коленчатом и распределительном валах.

Поворачивая специальным ключом на «38» за гайку, крепящую шкив ременной передачи (задающий диск на инжекторном двигателе) совмещаем метку в виде риски на шкиве с выступом на передней крышке, при этом на звездочке распредвала метка должна совпасть.

В этом положении поршень четвертого цилиндра находится в ВМТ (00 кв) и регулируются восьмой и шестой клапаны (нумерация с 1-го по 8-ой начинается от радиатора).

Для этого:

щуп вставляется между кулачком распредвала и рабочей поверхностью рычага клапана;
расслабляется ключом 17 контргайка для свободного перемещения регулировочного болта;
вращая регулировочный болт ключом 13 добиваются величины зазора, при котором щуп будет перемещаться с небольшим усилием;
придерживая ключом 13 от поворота регулировочного болта, затягивается контргайка.

Необходимо иметь ввиду, что при затягивании контргайки, полученный зазор может «увести» в большую или меньшую сторону, поэтому важно проверить повторно тепловой зазор после фиксирования регулировочного болта. Следующая пара клапанов регулируется при повороте коленчатого вала на 1800, при этом звездочка распредвала повернется на 900

Метка на звездочке будет расположена на срезе соединения нижней и верхней постели распредвала

Следующая пара клапанов регулируется при повороте коленчатого вала на 1800, при этом звездочка распредвала повернется на 900. Метка на звездочке будет расположена на срезе соединения нижней и верхней постели распредвала.

В этом положении регулируются четвертый и седьмой клапаны.

Установив коленчатый вал на 360 градусов регулируются первый и третий клапаны. И в положении вала, установленного на 540 градусов, регулировке подлежат пятый и второй.

Назначение и устройство успокоителя цепи ГРМ ВАЗ 2107

Успокоитель гасит рывки и колебания цепи ГРМ, возникающие, как правило, в момент запуска двигателя. Увеличение амплитуды колебаний цепи может привести к её срыву с направляющих шестерён коленвала и вала ГРМ. Более того, цепь может оборваться в самый неподходящий момент.

Выход из строя успокоителя может привести к обрыву цепи ГРМ в момент запуска двигателя

Обычно обрыв цепи ГРМ происходит в момент, когда коленвал начинает вращаться с максимальной скоростью. Это происходит мгновенно. Поэтому водитель физически не в состоянии оперативно среагировать на возникшую ситуацию и заглушить мотор. Обрыв цепи ГРМ приводит к серьёзным повреждениям двигателя. Прежде всего выходят из строя клапаны — как впускные, так и выпускные.

Затем выходят из строя цилиндры. После всего этого восстановить двигатель практически невозможно. Автовладельцы в таких ситуациях обычно продают машину на запчасти. Поэтому успокоитель цепи ГРМ — важнейшая деталь, работоспособность которой необходимо постоянно контролировать.

Устройство успокоителя цепи ГРМ ВАЗ 2107

Успокоитель цепи ГРМ ВАЗ 2107 представляет собой обычную пластину из высококачественной углеродистой стали с двумя крепёжными отверстиями.

Успокоитель цепи ГРМ ВАЗ 2107 изготовлен из качественной углеродистой стали

Вторым элементом системы успокоения цепи ГРМ является башмак гидравлического натяжителя цепи. Он расположен под крышкой ГРМ рядом с успокоителем. Поверхность башмака, соприкасающаяся с цепью, покрыта прочным полимерным материалом.

Башмак натяжителя — второй элемент системы успокоения цепи, без которого работа успокоителя невозможна

Для обеспечения доступа к успокоителю цепи необходимо:

открутить крышку ГРМ;
слегка ослабить натяжительный ролик цепи.

Без этого снять успокоитель не удастся.

Принцип действия успокоителя цепи ГРМ ВАЗ 2107

При запуске двигателя ВАЗ 2107 вал ГРМ и коленвал начинают вращаться. Это далеко не всегда происходит синхронно. Дело в том, что на этих валах есть зубчатые звёздочки, которые соединяются цепью ГРМ. Эта цепь с течением времени может износиться и провиснуть. Помимо этого, иногда ломаются зубцы на направляющих звёздочках, и провисание цепи увеличивается. В результате при запуске двигателя вал ГРМ начинает вращаться только после того, как коленчатый вал уже провернулся на треть оборота. Из-за такой рассинхронизации цепь ГРМ начинает провисать ещё больше и может слететь со своих звёздочек. Чтобы этого не произошло, начинает работать система успокоения цепи, состоящая из башмака натяжителя и собственно успокоителя.

Основными элементами системы успокоения цепи являются успокоитель и башмак натяжителя, которые работают в паре

Башмак натяжителя подключён к маслопроводу, на штуцере которого установлен датчик давления масла. Когда цепь ГРМ начинает провисать слишком сильно, этот датчик фиксирует резкое падение давления смазки. В маслопровод закачивается дополнительная порция масла, под давлением которой натяжительный башмак выдвигается из своего штуцера и резко надавливает на провисшую цепь ГРМ, не позволяя ей слететь со звёздочек. Так как башмак давит очень резко и сильно, цепь под его воздействием начинает сильно колебаться, причём колебания возникают не под башмаком, а на противоположной стороне цепи. Для гашения этих колебаний и предназначен успокоитель цепи.

Успокоитель представляет собой всего лишь прочную металлическую пластину, по которой цепь ГРМ бьёт в момент срабатывания натяжительного башмака. В нём отсутствуют подвижные части. Однако без успокоителя зубцы направляющих звёздочек и звенья цепи ГРМ будут изнашиваться гораздо быстрее, что, в свою очередь, может привести к серьёзной поломке двигателя.

Начинается ремонт

Когда проблема установлена, можно (и даже необходимо) приступать к ремонту. Чтобы добраться к самим рычагам клапана, предстоит сделать небольшие подготовительные разборки, которые дадут доступ к распредвалу.

Первым пунктом для этого станет инжектор, поскольку здесь расположен и воздушный клапан двигателя, и защитный корпус, который должен быть снят, как и другая ременная защита.
Все щитки и крышки тоже нужно снимать, так как работать необходимо в удобности, так как несмотря на относительную простоту – работа все же тонкая.

Схема работы будет знакома для всех владельцев машин ВАЗ вплоть до версии 2107. Порядок регулировки (как и работа силового агрегата в целом), у машин этой серии одинаков. Поэтому в ремонте сюрпризов не будет. Порядок нумерации клапанов начинается от шестерни, ближе к распредвалу. Ремонт нужно начинать с четвертого (тот, который ближе всего к салону авто).

Собрался с силами (ибо было просто лень)

и, как не странно смог) и отрегулировал клапана.

Ну делал всё дедовским способом, т.е. щупом 0.15 Процесс довольно нудный, но до боли простой.

когда регулировал просто ржал на сколько все плохо, 2й клапан был зажат до усрачки но зато 5й просто болтался, вообщем жесть. регулировать пришлость ВСЕ… но эффект великолепный. холостой стал стабильным. пропал дым из сапуна… вообщем рай!

Для тех кто не делал и его душит жаба отдавать пару соток мастеру: Список необходимого инструмента

Ключи рожковые на 13 и 17 мм Щуп толщиной 0,15 мм. Желательно использовать для этой работы именно специальный, предназначенный для ВАЗ «классика», то есть широкий, чтобы он полностью заходил между кулачками и рокерами.

Итак, первым делом выставляем газораспределительный механизм по меткам. Смотрим, чтобы длинная метка на корпусе передней крышки совпадала с меткой на шкиве коленчатого вала. Теперь смотрим на шестерню распределительного вала. Метка на ней также должна быть совмещена с выступом на корпусе распредвала. Когда ГРМ выставлен по меткам, в этот момент можно приступать к регулировке 6-го и 8-го клапана. Отсчет вести с левой стороны. Теперь необходимо вставить щуп, чтобы он входил строго между рокером (рычагом клапана) и кулачком распредвала ВАЗ 2107

Важно, чтобы щуп заходил с легким защемлением. Если он входит слишком легко, или же не влазит совсем, то следует выполнить регулировку данного клапана

Для этого ослабляем контрящую гайку ключом на 17, и при помощи 13-мм ключа крутим регулировочный болт в ту сторону, какую необходимо(в зависимости от того, что вам нужно сделать: меньший или больший зазор). Когда добили оптимального зазора, закручиваем контрящую гайку до предела. НО имейте ввиду, что во время ее затяжки зазор может стать меньше, то есть клапан будет зажат. Если это произошло, то следует повторить процедуру повторно, пока не будет достигнуто нужное значение. Порядок и очередность регулировки зазоров клапанов ВАЗ 2107При ВМТ регулируются 6-ой и 8-ой клапаны, как уже и говорилось выше 180 ° поворота коленвала — 4 и 7 кл. 360° — 1-ый и 3-ий клапан 570 — последние 2 и 5 клапан Смотрите, речь идет именно о коленвале. То есть, во время всей процедуры его необходимо будет проворачивать почти в два оборота. А вот распредвал провернется всего лишь один раз, думаю, объяснять это подробно не нужно.

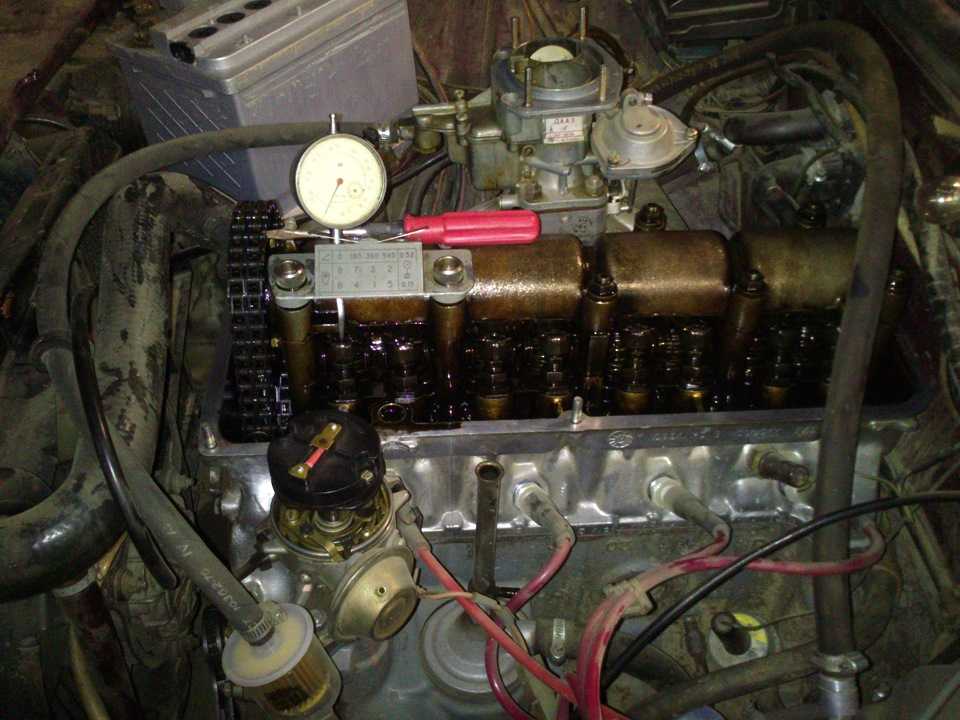

Чтобы не считать градусы и не присматриваться к шкиву коленчатого вала, можно поступить иначе. Открываем крышку трамблера и смотрим обороты по бегунку. 90 градусов поворота бегунка будет соответствовать 180 градусам коленвала. То есть при 1/4 поворота бегунка регулируем по два клапан, исходя из данных, представленных выше.

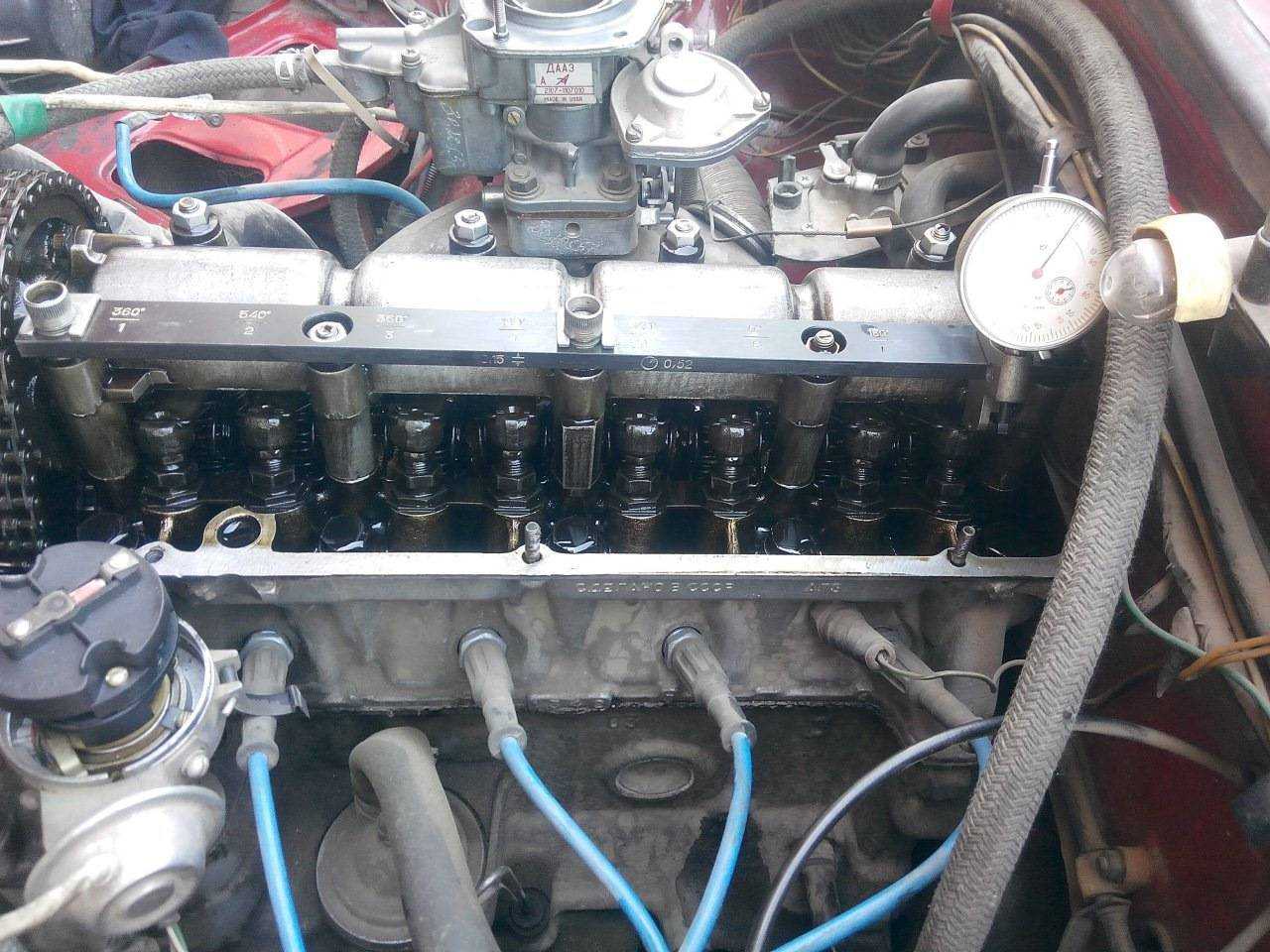

Приспособление для проведения регулировки

Регулировка клапанов ВАЗ 2105 своими руками проводится так же, как на автомобилях других моделей, например, 2107 или 2109. Необходимо запастись щупами 0,15 и 0,2 мм. Осуществлять работы можно на холодном и даже горячем двигателе, но первый вариант предпочтительнее.

В этом случае фазы распределения газа будут срабатывать точнее, а бензин — сгорать эффективнее. Если регулировка проводится вовремя, работа двигателя будет чище, не возникнет стуков, а срок эксплуатации клапанов ВАЗ 2105 увеличится. Все операции можно выполнить своими руками.

Как отрегулировать клапаны, знают многие автовладельцы. Необходимо правильно выставить зазоры. Если они будут меньше нормы, то могут прогореть. Клапан пытается сесть в седло головки, но зазор, расположенный между рычагом привода и кулачком, не дает ему этого сделать. Газы из камеры прорываются, и если их температура превышает 2000 К, они выжигают кромку выпускного клапана, быстро садят сальники. В итоге засоряется масло.

Обкатка обновленного двигателя

Если после установки агрегата на машину не удалось его завести, значит, требуется подкрутить карбюратор ВАЗ 2105, регулировка расхода топлива которого не дает нормальную смесь для вспышки в цилиндре. Также стоит посмотреть свечи и убедиться, что есть искра. Иногда, непонятно почему, сразу после установки забиваются жиклеры. С ними все просто — их достаточно продуть. Также жиклеры можно отчистить специальным составом для карбюраторов.

Вторая причина, по которой не происходит запуск, — неправильно выставлены метки распредвала, маркировка которых должна соответствовать рискам на корпусе. Если схема показывает, что все выставлено правильно, дело может быть в качестве топлива. Машину можно попытаться завести с буксира.

После запуска двигателя ему следует дать какое-то время поработать вхолостую. Почему это так необходимо, объясняется просто: детали еще не притерлись друг к другу. Даже чугун цилиндров, маркировка которого соответствуют самой высокой твердости, может разрушиться из-за неправильной обкатки. Если греется двигатель ВАЗ 2105, расход топлива на ВАЗ следует увеличить.

Источник

Порядок регулировки клапанов ВАЗ 2101-2107

Как и когда менять кран печки ваз 2105-07

Сначала подготавливаем автомобиль:

подождать пока двигатель остынет, если он работал;
поставить машину на ровное место;

Порядок регулировки клапанов:

Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.
Метку выставляют специальным ключом для болта шкива коленвала ДВС.

Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

После совпадения меток приступаем к настройке зазоров клапанов.

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением.
Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.
Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер.
Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Для выполнения работы потребуется специальный плоский щуп 0,15 мм, рожковые ключи на 13 и 17, ключ для проворачивания коленчатого вала за храповик.

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

— Проверяем и регулируем зазор у 8-го и 6-го клапанов

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

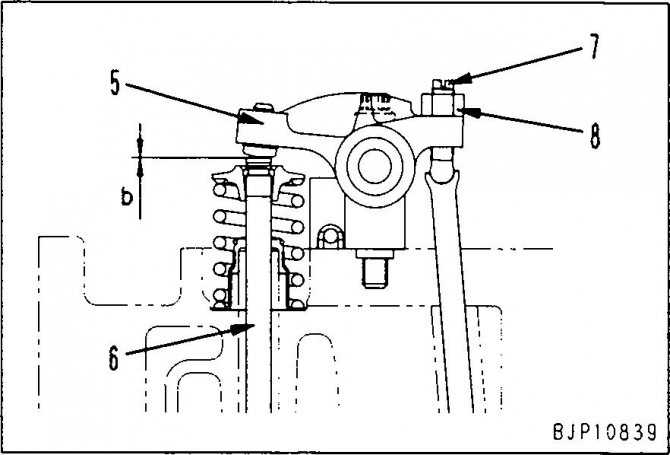

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.

Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107
