Замена натяжного ролика ремня генератора калина:8 и 16 клапанов

Другие модели ВАЗ

Впрочем, у других современных автомобилей ВАЗ с передним приводом процедура проходит по аналогичному сценарию. Скажем, технология замены ролика натяжителя ремня генератора на Приоре почти ничем не отличается от описанной. Вот только у Приоры нет регулировочной шпильки. В принципе, ролик можно открутить сразу. Однако если окажется, что прохудился ремень, то придется помучиться.

Также узнайте почему стучат гидрокомпенсаторы на горячую и из-за чего стучат клапана на холодном двигателе. Для замены ремня вместе с нашей деталью у Приоры нужно вывесить двигатель и открутить подушку опоры мотора, так как она мешает вытащить прохудившуюся клиноременную передачу.

Что же касается другой модели АВТОВАЗ – Лады Гранты, изначально у неё не был предусмотрен механизм натяжения ремня генератора, из-за сильной перетяжки ременного привода страдал подшипник электродвигателя. Зато машина лидировала в горячем списке самых дешевых автомобилей мира. Поэтому владельцам предлагалась самостоятельная замена кронштейна генератора на такой же от Калины с небольшой доработкой.

Следовательно, замена ролика ремня натяжителя генератора для Лады Гранты идентична подобной операции на Калине, при условии, что в моторе Гранты вообще установлен механизм натяжения клиноременного привода.

Нюансы процедуры на иномарках

Ну, с ВАЗами всё ясно, их ремонтопригодность радует часто, а вот в некоторых популярных иномарках нужно полмашины разобрать, чтобы добраться до какого-нибудь узла. Подобным образом обстоят дела, к примеру, с автомобилем семейства Шевроле. Для замены ролика натяжителя ремня генератора у Шевроле Лачетти придется потрудиться. Хотя причины поломки детали те же.

Для начала укажем, что потребуется из инструмента:

Этапов нужно пройти много, перечислим их.

Снимаем мешающий корпус воздушного фильтра.
Удаляем термический экран выпускного коллектора.
Отсоединяем от креплений насос ГУР и на шлангах отводим в сторону.
Ключом на 15 устанавливаем нашу сломанную деталь в монтажное положение.
Откручиваем её.
Установку новой производим в обратном порядке.

Здесь можно поставить точку в ремонте.

Для осуществления технологии нам пригодятся:

Ремонт нужно производить снизу автомобиля, например, из смотровой ямы. Распишем процесс поэтапно.

Снимаем справа грязезащитный щиток моторного отсека.
Накидываем ключ на 13 на болт нашего сломанного колесика, но не обольщайтесь – мы пока не будем его откручивать. Провернув ключ по часовой стрелке, сдвигаем кронштейн натяжителя до совмещения двух отверстий – в корпусе и на кронштейне. Таким образом, ролик зафиксируется, а ремень расслабится.
Теперь откручиваем болт нужной нам сломанной детали.
Установку новой запчасти и сборку механизма производим от обратного.

Если в испытуемом Логане есть кондиционер, то его трубка будет мешать производить работу, придется открутить её крепление и очень осторожно отогнуть трубку, во избежание её поломки и выхода фреона. Так что хлопот и здесь хватает

Тогда, может, с недорогим полноприводным автомобилем, собратом ВАЗ, дела обстоят проще? Посмотрим, как происходит замена ролика натяжителя ремня генератора на Шевроле Нива.

На данном автомобиле, чтобы снять заветную деталь, нужно ослабить ремень, а для этого необходимо сдвинуть сам электродвигатель.

набор гаечных ключей;
монтажная лопатка.

Работы лучше производить в оборудованном смотровой ямой для ремонта гараже. А теперь разложим всё по полочкам.

Снимаем защиту поддона и брызговик двигателя.
Далее ослабляем две гайки – прикрепляющую генератор к натяжной планке и к нижнему гнезду.
Для ослабления ремня монтажной лопаткой перемещаем корпус электродвигателя по направлению к блоку цилиндров.
Откручиваем гайку, крепящую нашу деталь, достаем пружинную шайбу и вынимаем деталь.
Сборку с новой запчастью делаем, совершая операции наоборот.

Выходит, что на Ниве Шевроле интересующая нас процедура тоже принесет некоторые трудности. Если кому-то всё это покажется не по силам, то тогда лучше обратиться на автосервис.

Что почем или где дешевле?

Цена данного ремонта, по идее, должна приятно удивить. Для того, чтобы понять, как обстоит дело на самом деле, сведем собранные данные усредненной стоимости по городам РФ в своеобразную таблицу, которая и представлена ниже.

Город	Стоимость
Москва	800 – 1500 р.
С-Петербург	1000 р.
Екатеринбург	800 – 1000 р.
Самара	500 р.
Казань	600 р.
Тюмень	500 р.
Владивосток	650 р.

Получается, что на замену ролика натяжителя ремня генератора в разных городах цена заметно отличается. Однако величина наибольшей стоимости по нынешним временам не должна пугать.

Наиболее частые неисправности

В процессе работы поверхность ролика постоянно соприкасается с ремнем генератора. Кроме того, он находится в непрерывном вращении, что предъявляет дополнительные требования к надежности его подшипников. Большой нагрузке подвергается и кронштейн натяжителя. Отсюда и основные неисправности:

Износ подшипника. Он просто вырабатывает установленный ресурс или приходит в негодность из-за попадания на него пыли и грязи.
Повреждение рабочей поверхности. Как уже упоминалась, сам ролик сделан из пластика. Несмотря на высокую износоустойчивость, он часто не выдерживает нагрузок. Это проявляется в виде царапин и сколов, которые быстро приводят в негодность ремень генератора.
Нарушение соосности. Это означает, что ремень и натяжитель стоят под некоторым углом друг к другу. Соосность может быть нарушена и в горизонтальной, и в вертикальной плоскостях (из-за искривления кронштейна). Это всегда является причиной быстрого износа ремня и самого ролика.

Снимок53252323

С целью улучшения визуального контроля снимаем пластмассовый кожух двигателя. Для проверки состояния ремня включаем пятую передачу в механической коробке передач, толкаем автомобиль (либо вращаем вывешенное колесо) и осматриваем ремень по всей длине. На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и, вращая коленчатый вал за болт шкива привода вспомогательных агрегатов, проверяем состояние ремня.

С любой из коробок передач возможен и следующий способ: мелом наносим метки на участки ремня и, включая стартер на короткие промежутки времени, проворачиваем коленчатый вал на небольшие углы. Осматриваем ремень по всей длине, контролируя по меткам пройденные участки.

Лада Калина Хэтчбек Калино › Бортжурнал › Самостоятельная замена ремня генератора калина 16кл. с кондиционером

Все началось с того, что при работе двигателя стал появляться странный шум в области привода ГРМ, хотя все детали включая ремни, ролики, помпу ГРМ, ремень и ролик кондиционера я поменял полтора года назад и проездил чуть больше 10 тыс. км.

Я и не думал что за такой малый пробег что-то может умереть, если только не попалась подделка.Первая мысль была на помпу, т.к. это была единственная русская деталь из всего привода ГРМ и генератора, но при детальном рассмотрении я обнаружил что ремень генератора весь потрескался и к тому же имеет срез по всей поверхности около 2см.

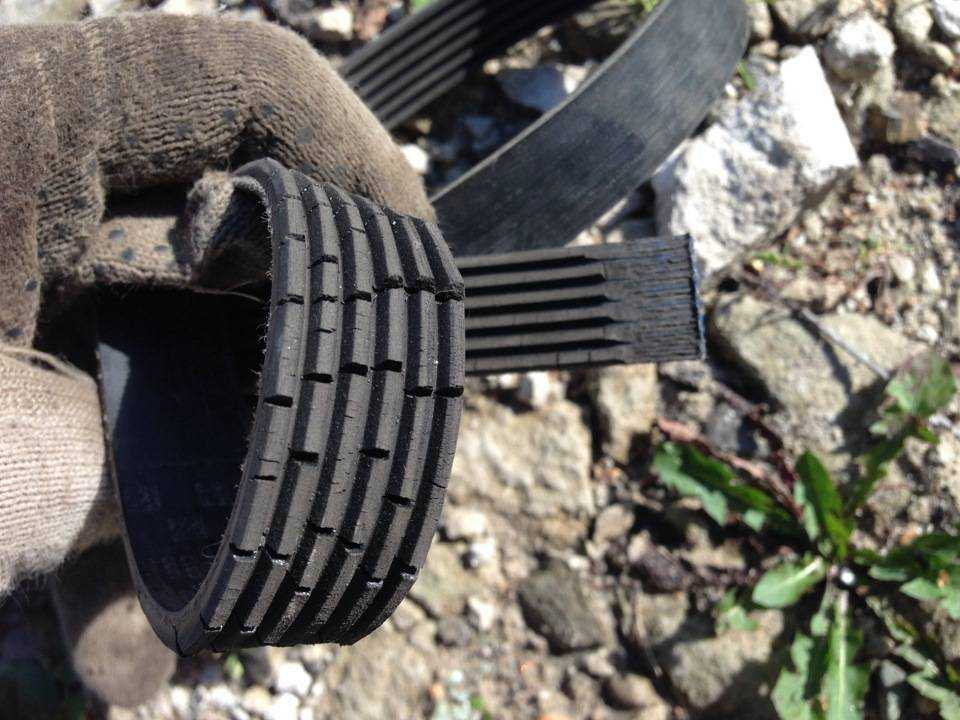

Как мог ремень за 10 тыс. км. превратиться в такое. я не знаю. Предыдущие ремни ходили по 30 тыс. и оставались после замены в идеальном состоянии, т.е. проходили бы еще столько же без проблем.

Я решил заменить ремень генератора на точно такой же, если и второй ремень так рано умрет – то буду ставить те старые ремни, которые были в запасе. Только до этого все операции проводились в сервисе и там могли что-то сделать не так, в этот раз решил попробовать сделать сам.

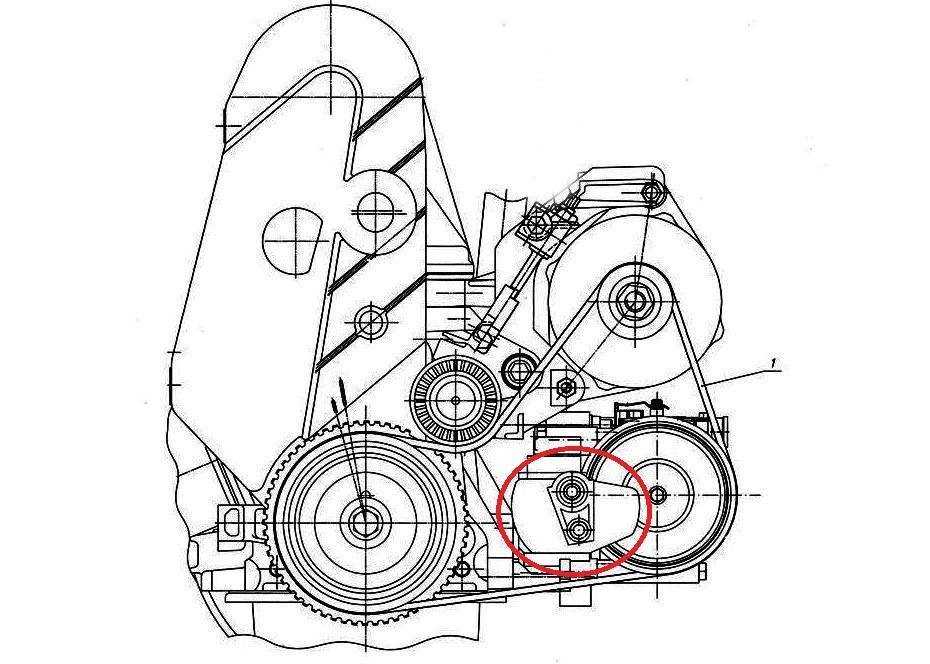

Основная проблема замены ремня в том, что на машинах с кондиционером ремень проходит через опору двигателя и если на машинах без кондея ремень можно поменять просто сняв старый и поставив новый, то на машинах с кондиционером нужно снимать опору двигателя.

Для справки — на калины с кондиционером используется ремень — GATES 6PK1018. Интервал замены 30 тыс. км.

Замену ремня я производил в первый раз, т.к. читая до этого процедуру замены мне казалось это слишком сложным, и я доверял это дело сервису. В этот раз решил сделать сам.

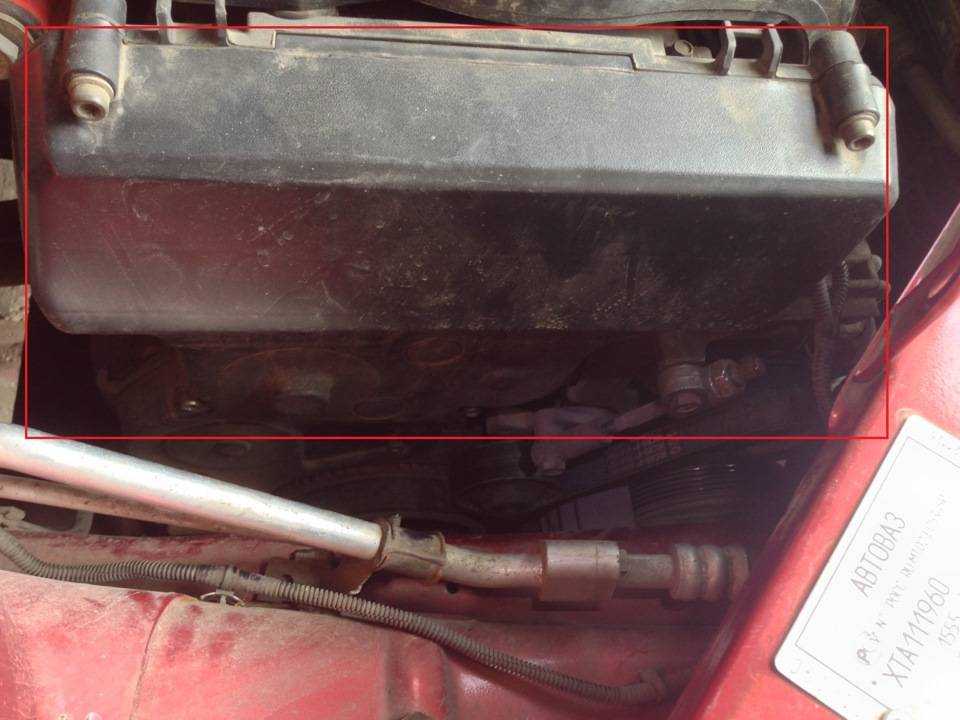

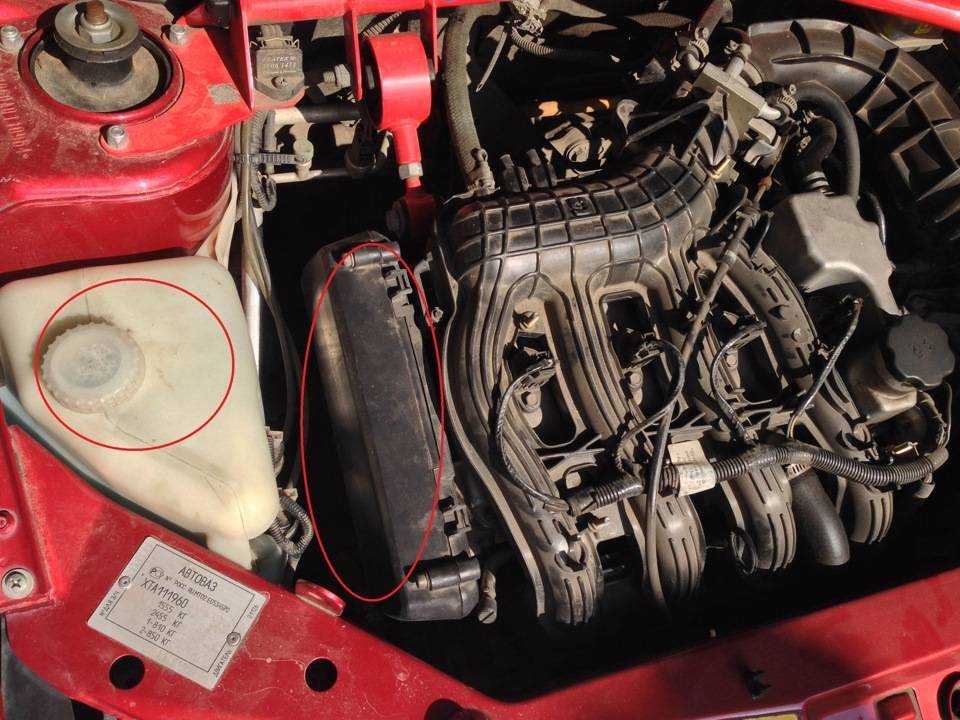

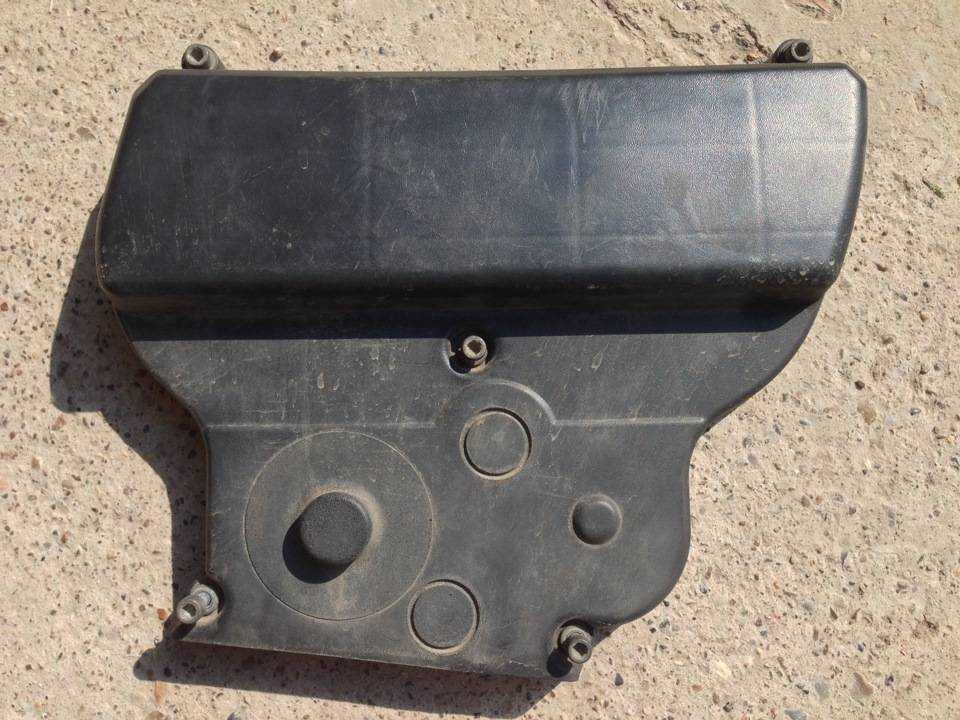

Первым делом снял бачок омывателя и верхнюю крышку кожуха ГРМ (крепится на 5 болтах-шестигранниках, можно ее и не снимать), что бы было побольше места.

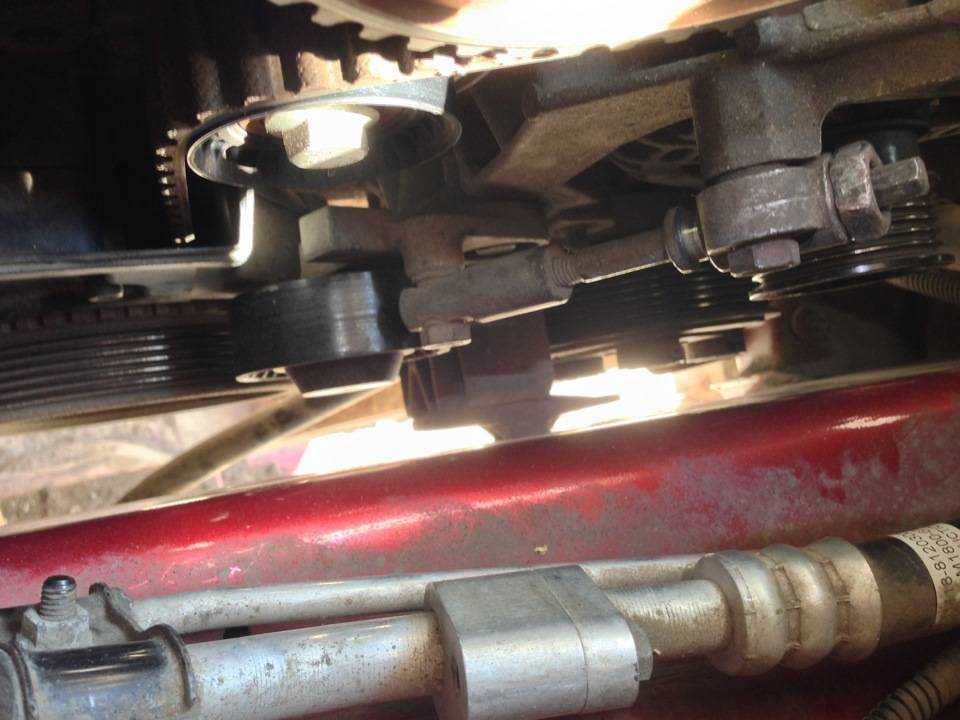

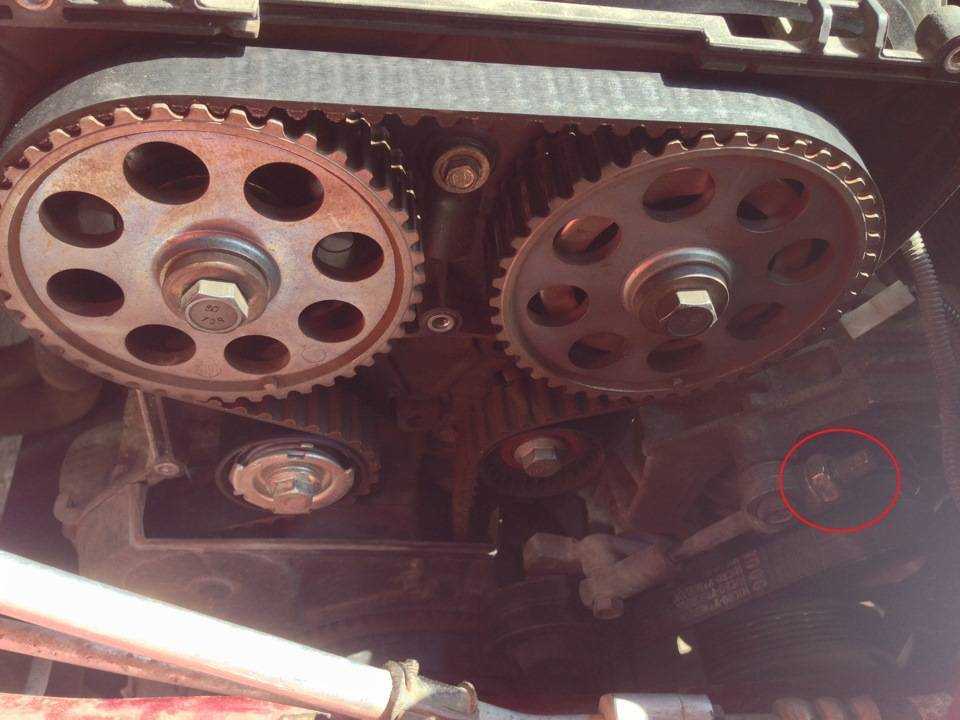

Затем нужно ослабить ремень генератора

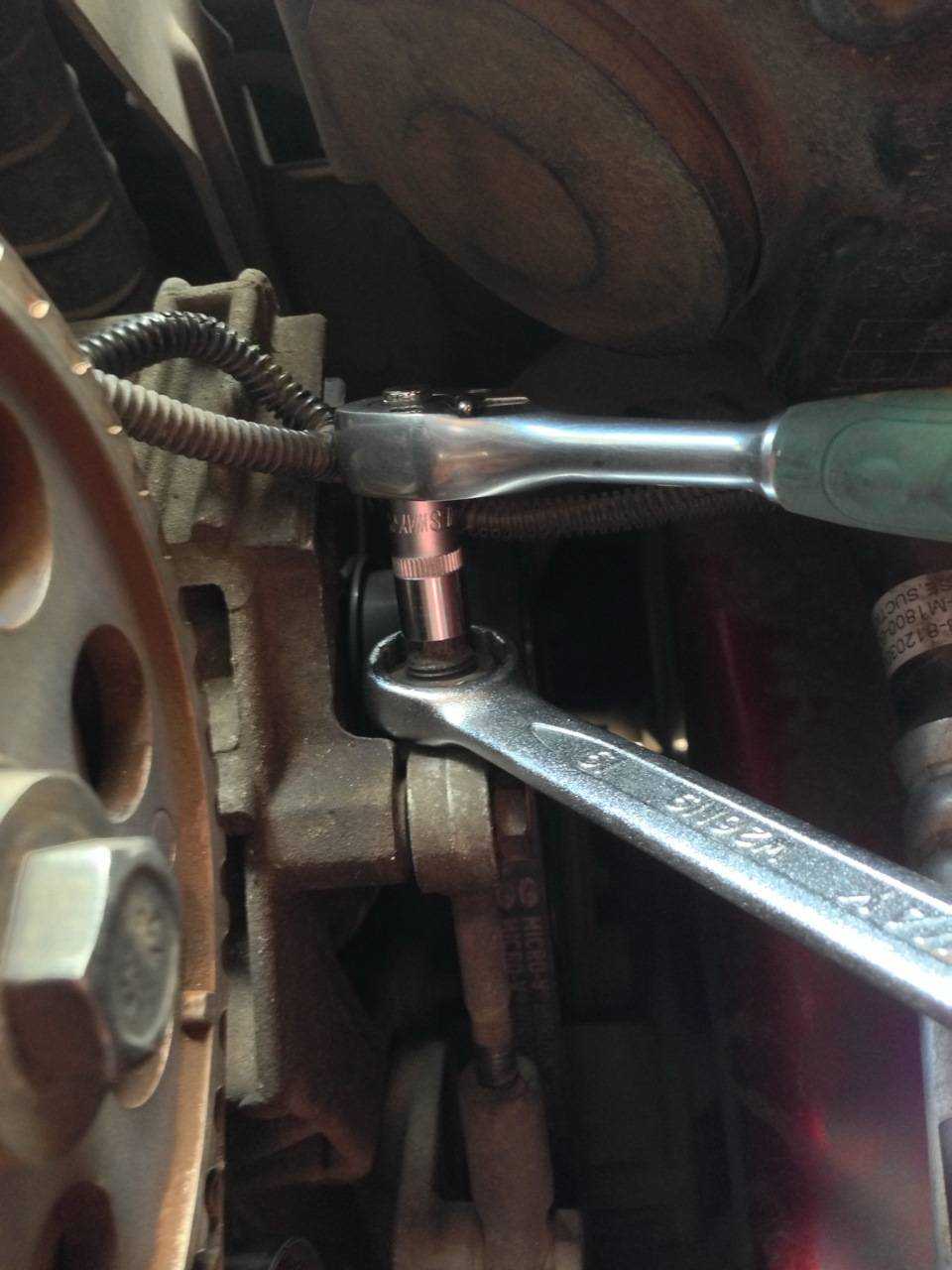

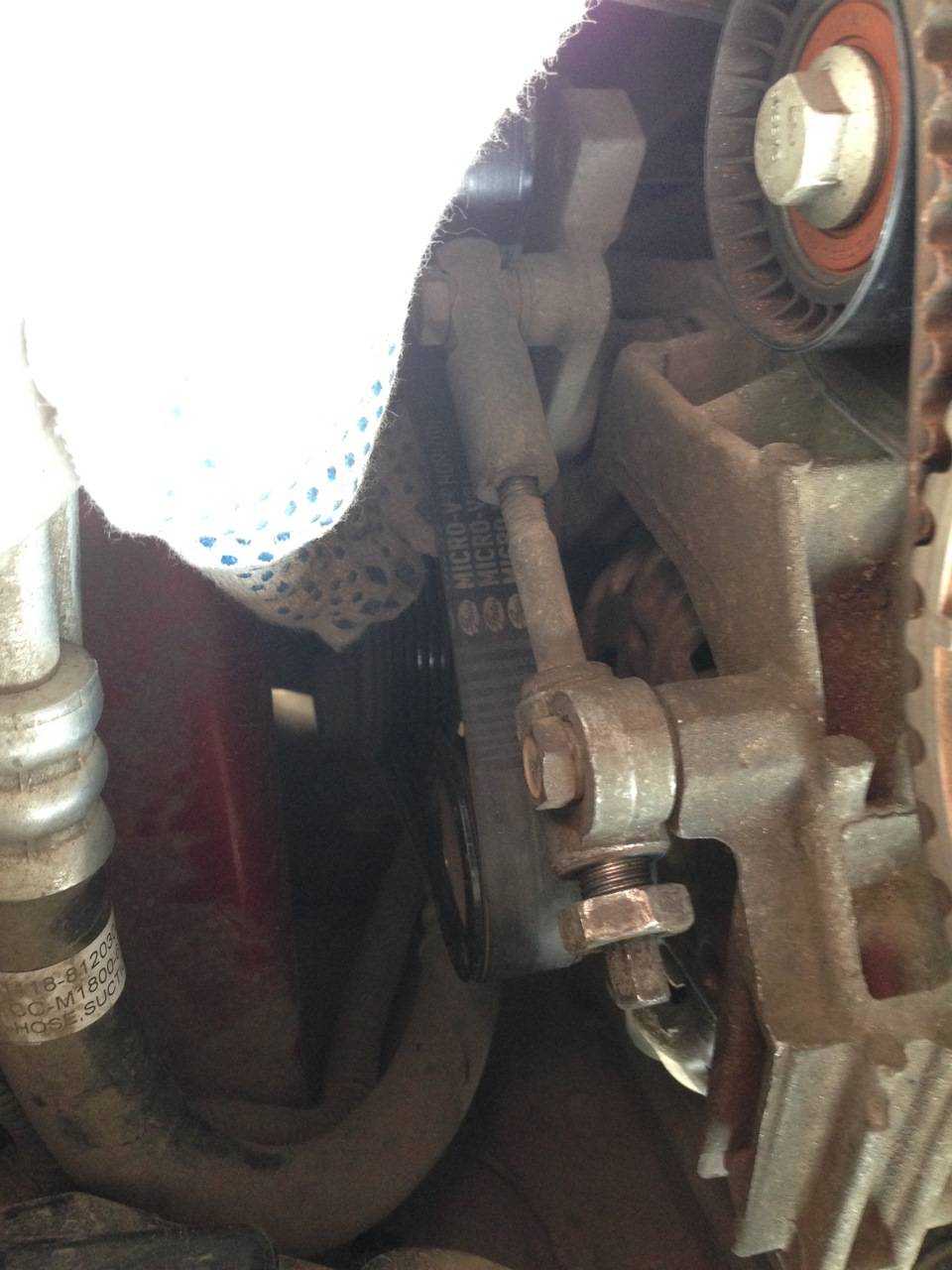

Для этого ключом на 19 откручиваем контр-гайку и головкой на 8 крутим натяжитель по часовой стрелке (как бы закручиваем) при этом механизм ослабляется.

После этого ремень будет свободно болтаться и его можно будет снять со шкивов.

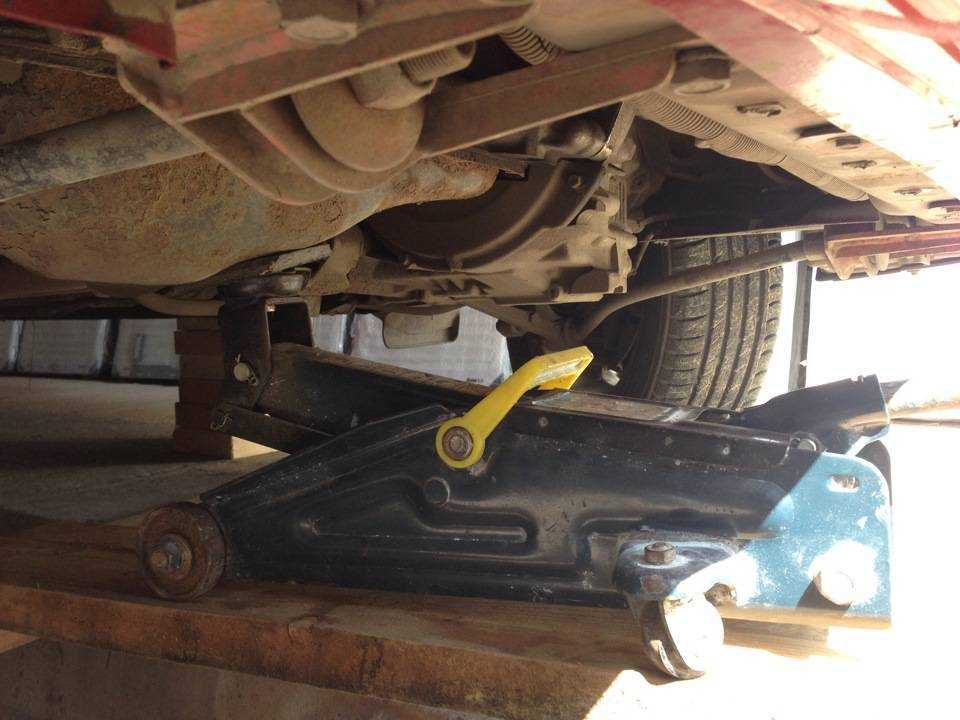

Затем переходим на работы в области правого колеса. Я поддамкратил машину, снял колесо, поставил машину на пенек, что бы освободить домкрат – который пригодится позже.

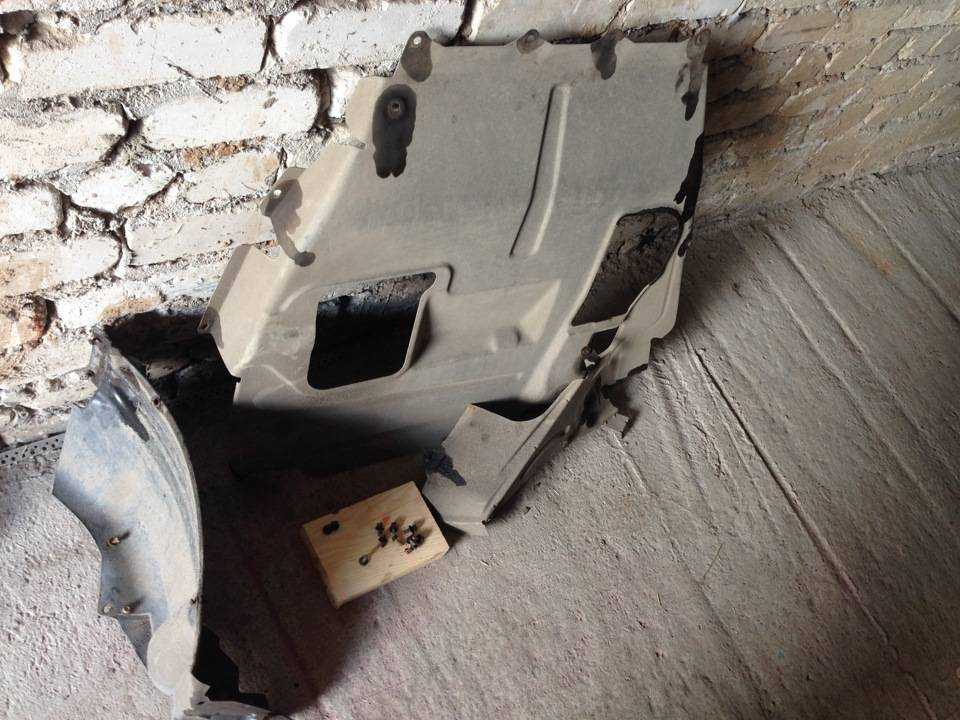

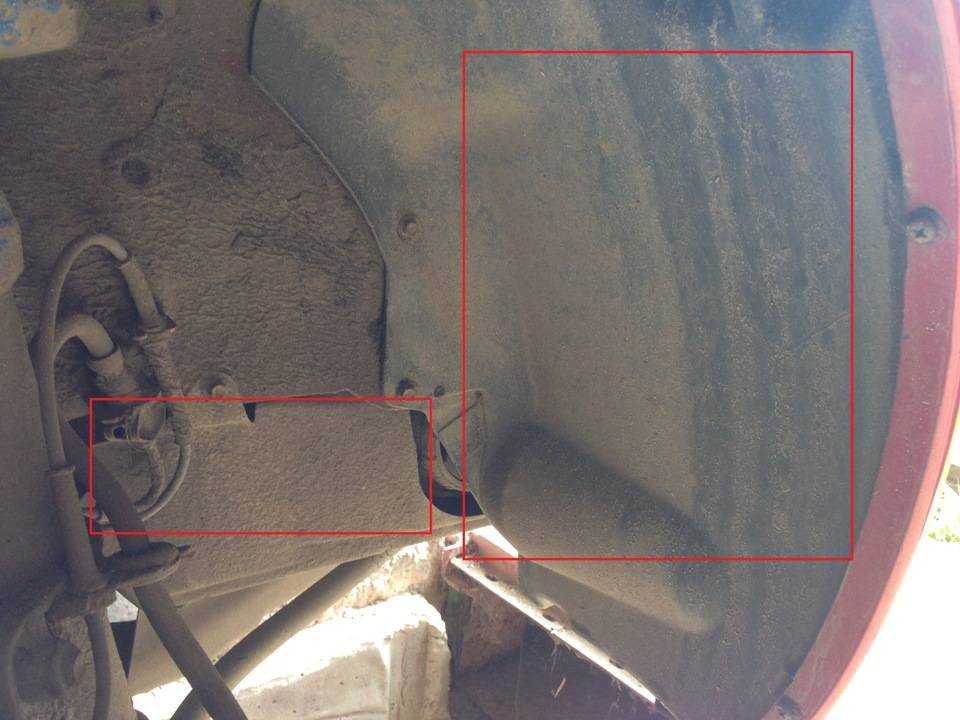

Далее снимаем защиту двигателя (хотя возможно это было не обязательно) снимаем кожух и брызговик двигателя

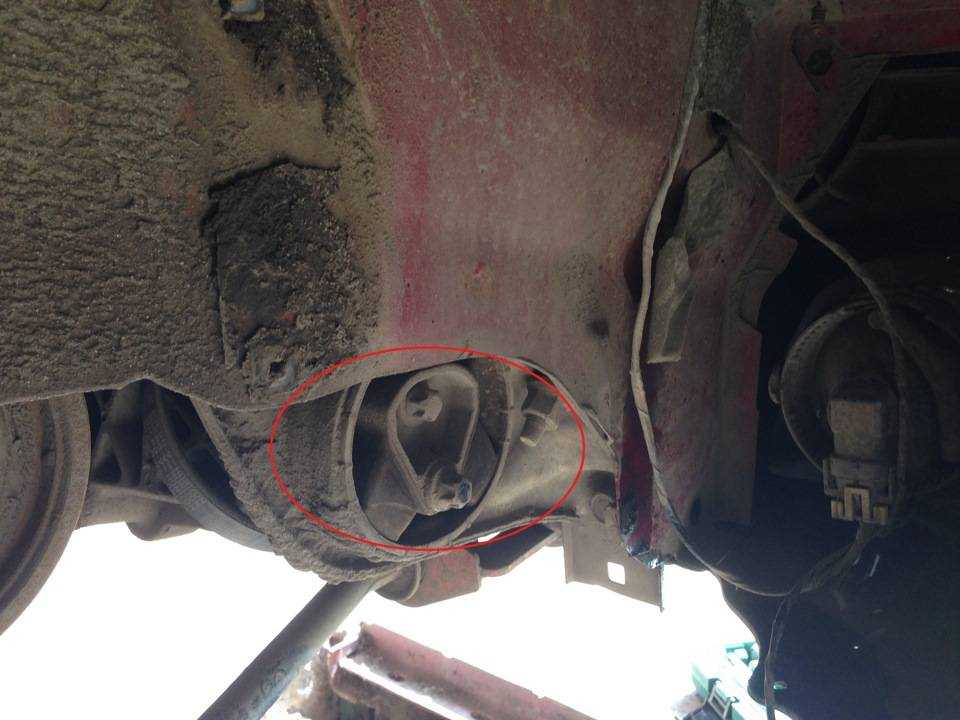

После этого у нас появляется доступ к опоре двигателя, для того, что бы ее снять нужно приподнять двигатель, я поставил домкрат под масленый поддон — обязательно нужно использовать прокладку между поддоном и домкратом, т.к. поддон может замяться. Можно приподнимать двигатель за кронштейн опоры.

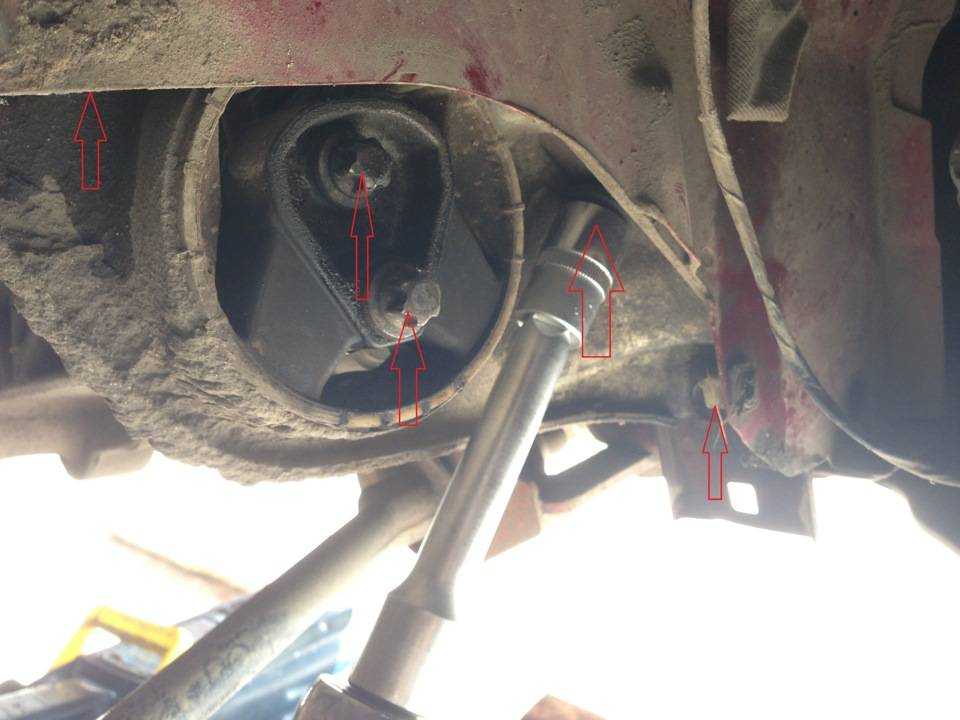

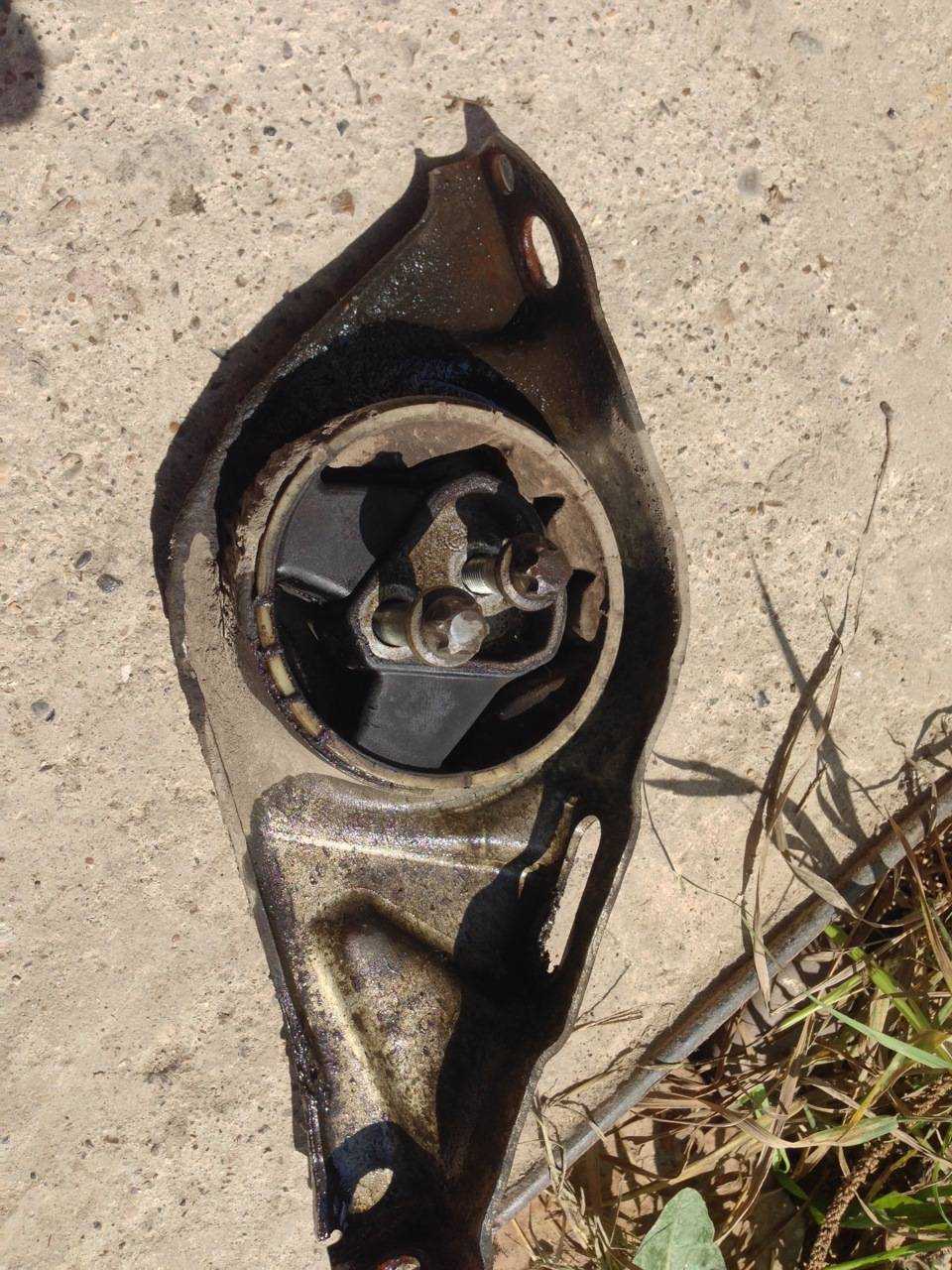

2 болта крепят опору двигателя к кронштейну опоры, нужна головка TORX E-14 или обычная на 11. Если болты откручиваются легко, значит двигатель подняли так как надо, т.е. регулируем подъем-опускание двигателя и находим тот момент, когда болты выкручиваются без усилия.

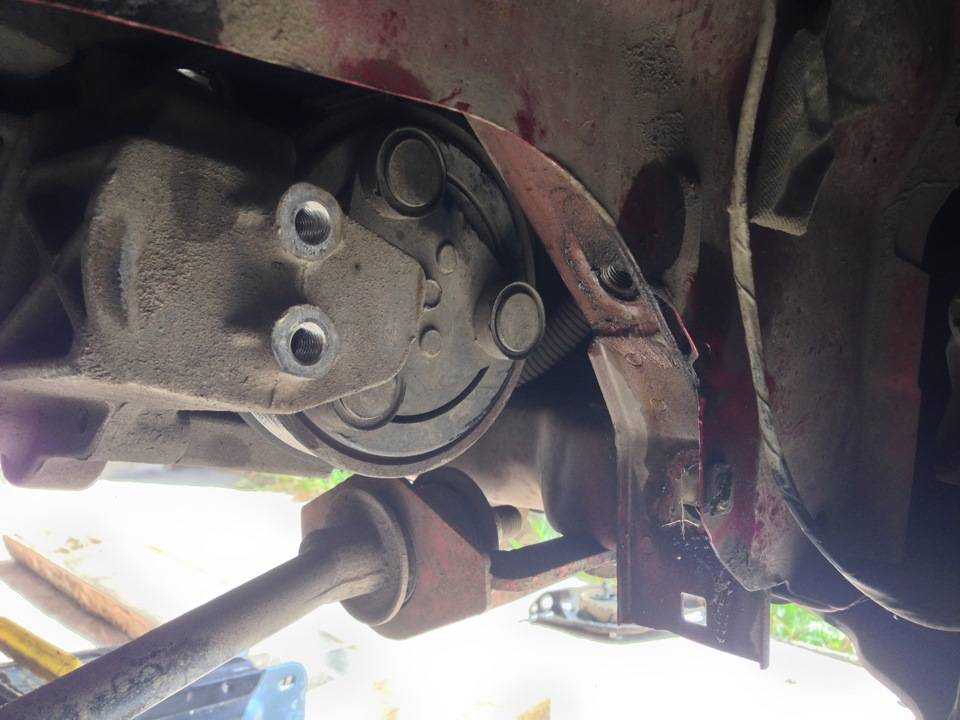

Еще 3 болта крепят опору к кузову, окручиваем их тоже и снимаем опору

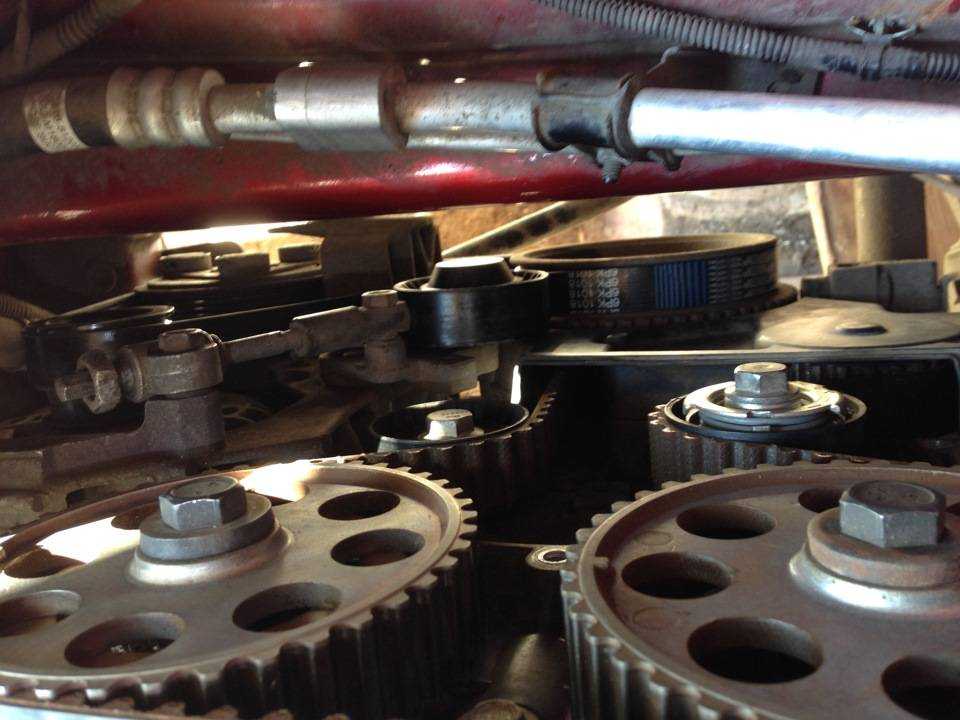

Теперь из образовавшегося проема можно достать старый ремень (я его просто срезал) и просунуть новый ремень.

Так же можно не снимать полностью опору двигателя, есть 2 варианта:

1. Открутить опору только от двигателя (кронштейна), затем немного опустить двигатель и просунуть ремень. При этом опора остается прикрученной к кузову.

2. Либо наоборот открутить опору только от кузова, немного отодвинуть двигатель в сторону и просунуть ремень.

Потом прикручиваем обратно опору к двигателю, затем к кузову и опускаем домкрат.

В принципе дальше нужно только все собрать назад и натянуть ремень. Для этого ставим ремень на свое место и натягиваем механизм не очень сильно, что бы ремень прогибался при нажатии пальцем (делаем натяг чуть меньше, чем он был со старым ремнем)

Заводим машину, включаем все возможные потребители (фары+дальний, туманки, подогрев сидений и стекла, вентилятор и кондиционер) Если ремень плохо натянут, то он будет проскальзывать и свистеть. Не заглушая двигатель регулируем натяг головкой на 8, до момента исчезновения свиста ремня и затягиваем контр гайку.

Все – ремень натянут. В будущем если при включении кондиционера или проезда луж ремень начнет свистеть – то подтягиваем таким же образом.

В принципе ничего особо сложного нет, если есть время и желание сделать все самому и нет лишних денег, то для замены ремня генератора нужно закладывать 2-3 часа времени на первый раз.

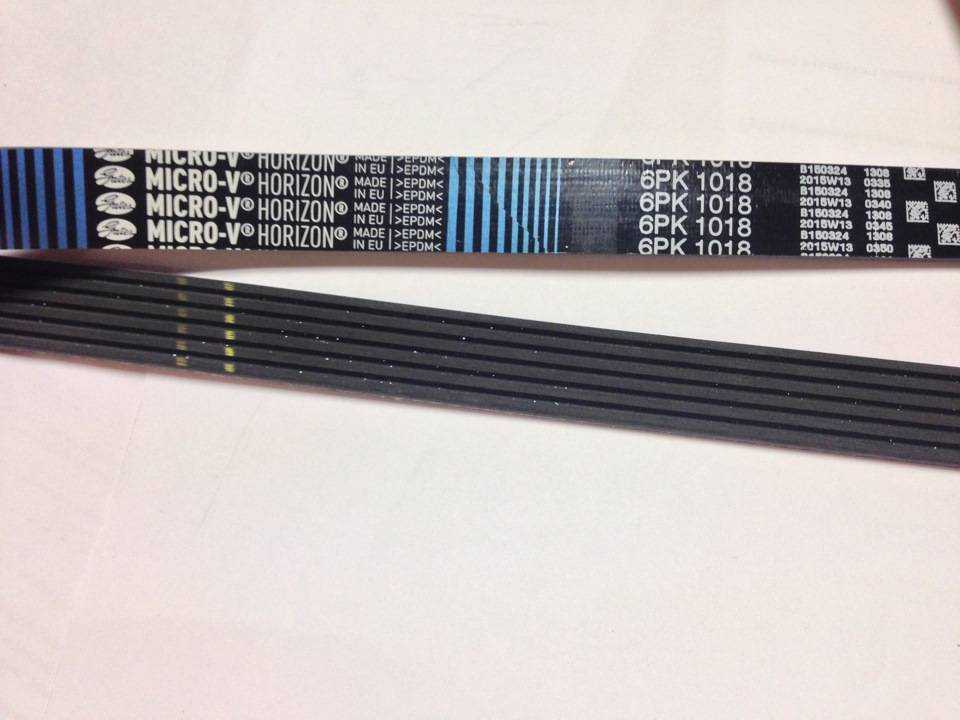

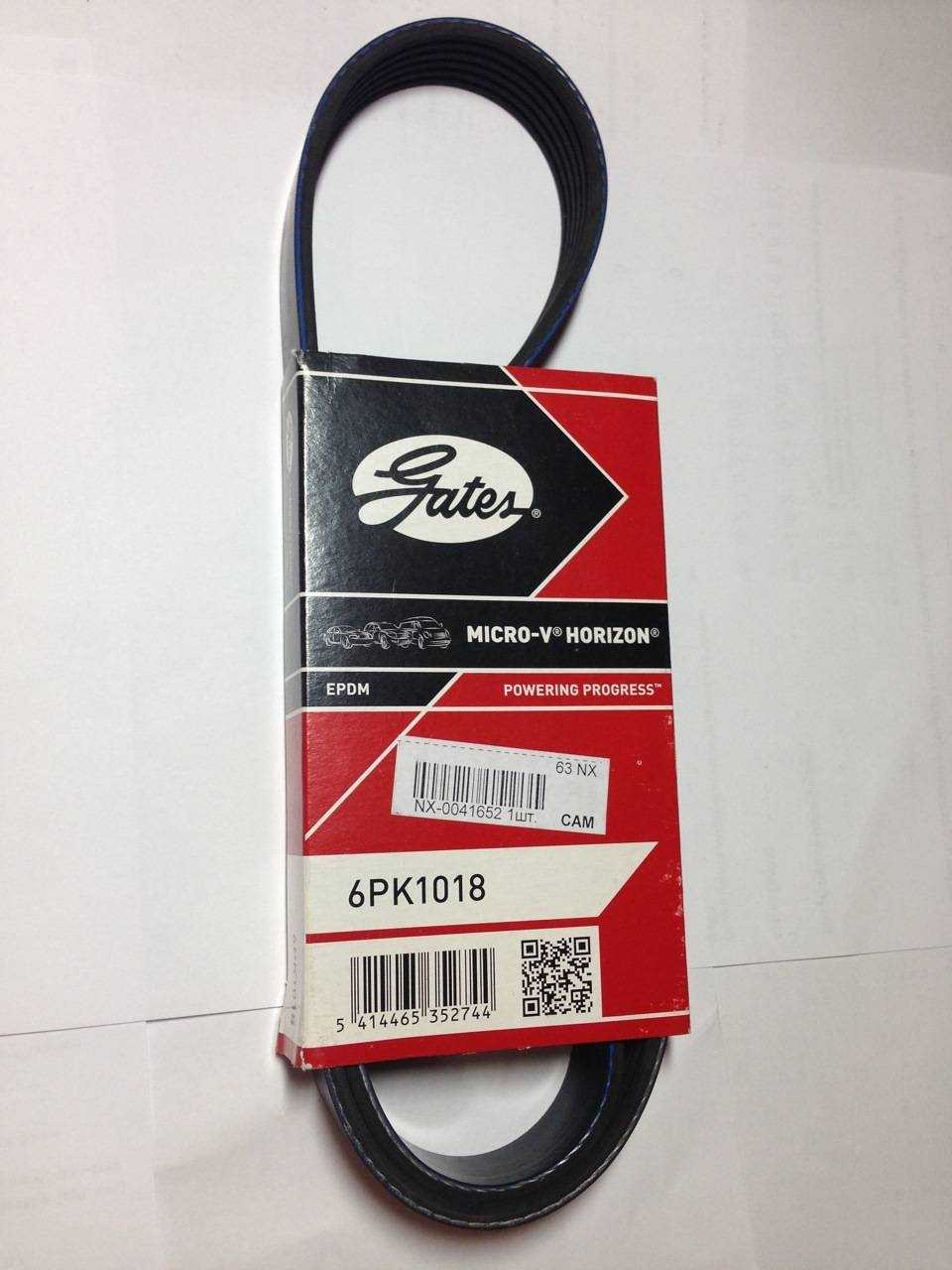

Я буду наблюдать сколько протянет новый ремень Gates 6PK1018 MICRO-V HORIZON. Пишите, если у Вас были похожие проблемы с таким же ремнем.

Выбор ремня и ролика

На автомобилях Лада Калина применяются несколько видов ремней.

Тип элемента зависит от модели двигателя и его оснащения:

Версия мотора без кондиционера и натяжителя — длина ремня 823 мм. Штатно применяется Gates (номер 6PK823), но в запчасти такая деталь не поставляется. Для замены используется немного иной ремешок – Gates 6PK823SF.
Вариант агрегата с натяжителем ремня, но без кондиционера — 882-884 мм. Штатная деталь производства Gates (артикул 6PK882). Кроме него часто применяют ремешки – Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень БРТ882.
Двигатель с кондиционером и натяжителем ремня (мотор 11183) – 1018 мм. Штатный элемент производства Gates (номер 6PK1018). Альтернативными вариантами являются Dayco 6PK1018 или Continental 6PK1015.
На 16-клапанном двигателе модели 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. С завода ставится деталь Gates (6PK995), она же и применяется в качестве запасной.

Причины выхода со строя и последствия не своевременной замены

Существует несколько причин выхода со строя ремня ГРМ на Ладе Калине с 8 клапанами.

Из-за низкого качества ремень ГРМ сползает ближе в сторону к водителю

Рассмотрим, основные из них:

Износ. В процессе эксплуатации ремень греется, что приводит к его растяжению. В свою очередь последствиям становятся образование трещин.
Качество изготовление детали. Плохая деталь может прослужить намного меньше положенного срока эксплуатации.
Неправильно подобранные запасные части. При неверной установке детали или не той, что положено двигатель будет работать не верно, будет нарушен процесс газораспределения. Это приводит к повышенному износу элементов силового агрегата или замене головки блока.

Последствия несвоевременной замены ремня и ролика ГРМ

На 8-ми клапанной Калине двигатель «не втыковый» — на сленге это означает, что поршня не встречаются с клапанами в случае обрыва ремня ГРМ

Итак, рассмотрим основные из неприятностей, которые могут случиться:

Износ поршневой и вкладышей.
Повышенный расход масла.
Износ распределительного вала и направляющих клапанов.
Гнутые клапана головки блока.
Деформация шестерни ГРМ.

Ремень газораспределительного механизма представляет из себя специальный зубчатый ремень, который изготовлен из резины и армированной капроновой нитью. Роль этого устройства состоит в том, чтобы передать момент вращения со шкива коленчатого вала на распределительный вал с одновременным снижением оборотов в два раза.

Видео замены ремня ГРМ на 8-ми клапанной Лада Калина:

Выдыхаем, загиб клапанов нам не грозит

Если у вас 8-ми клапанный двигатель, то загиб клапанов и их замена как правило вам не грозит, однако если «голова» 16-ти клапанная, замена этих элементов вам обеспечена точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем собрате, когда поломка не несёт за собой никаких неприятных последствий, и все работы можно провести почти в полевых условиях и при минимальных знаниях.

Основные поломки

У ремня ГРМ возможно три основных типа неисправности:

Целостность конструкции ремня нарушена – в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неполадки возникают из-за механических повреждений, либо вследствие неверной регулировки. Такой ремень подлежит немедленной замене.
Перенатяжение или недотяг ремня – за степень натяга ремня отвечает натяжной ролик, который позволяет вращаться ремню вокруг собственной оси и позволяет верно отрегулировать его. Если же ремень слишком сильно натянут или слишком сильно ослаблен, то в непотребное состояние он придёт очень быстро.
Обрыв – самая неприятная ситуация, которая может произойти в дороге с ремнём ГРМ. В этом случае мотор полностью заглохнет и завести его вновь можно будет только установив новый элемент.

В каких случаях требуется замена ремешка?

В соответствии с официальными данными, производитель не предусматривает ремонт и замену ремешка в автомобиле Лада Калина 8 или 16 клапанов. Однако, это не значит, что ремешок сможет работать вечно — как и любой другой расходный материал, со временем он изнашивается и подлежит замене. Причем обрыв ремня для калиноводов — довольно распространенная проблема, с которой сталкиваются многие.

Чтобы определить необходимость замены ремешка с номером 21100370172000 или любым другим, нужно учитывать признаки износа детали, подробнее о них:

Во время движения появляется свист. Как показывает практика, зачастую появление свиста связано с включением многих потребителей энергии, то есть если на бортовую сеть оказывается высокая нагрузка. Например, вы запустили двигатель своей Калины, а когда жмете на газ, из-под капота начинает раздаваться громкий свист. В большинстве случаев это связано с тем, что ремень ослаб — тогда его нужно будет натянуть, используя натяжной ролик, или же поменять, если его состояние того требует.
На самом устройстве стали появляться следы трещин и прочих повреждений или деформация. Открыв капот и посмотрев на ремешок, вы можете обнаружить следи повреждений на конструкции ремешка, это свидетельствует о его износе. В данном случае проблему не позволит решить натяжка или регулировка натяжителей, проблема износа решается исключительно путем замены.
При работе силового агрегата начал появляться шум. В том случае, если ресурс эксплуатации ремня подходит к концу, об этом можно узнать по нехарактерному шуму из-под капота, которого раньше не было. Например, многие автолюбители также отмечают, что кроме шума появляется и громкий стук, а также удары при работе двигателя авто (автор видео — Ильгиз Магафуров).

В том случае, если на автомобиле имеется специальный датчик генераторного устройства, который позволяет определить правильность его работы, то определить неполадку будет значительно легче. Например, если из моторного отсека появился свист, а на датчике, соответственно, начала гореть лампочка, это говорит о том, что ремень нуждается в диагностике. Такой ремешок следует подтянуть, поскольку свист, как сказано выше, говорит о слабой натяжке, также такая проблема может свидетельствовать о необходимости замены.

https://youtube.com/watch?v=Hu9TY-XooPM

Как заменить натяжной ролик генератора Лада Калина

Когда заменяем ремень генератора или при ремонте двигателя обязательно нужно проверить состояние ролика натяжного устройства генератора.

Ролик должен вращаться легко и бесшумно, не должно быть следов смазки из ролика

Для замены ролика нужно ослабить натяжение ремня привода генератора.

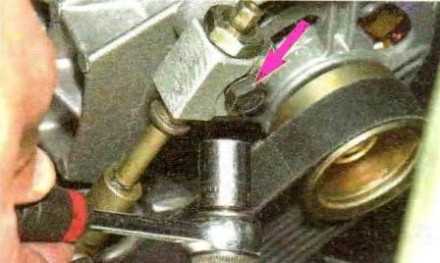

Поддеваем отверткой крышку ролика (показано на снятом натяжном устройстве)

Снимаем крышку ролика

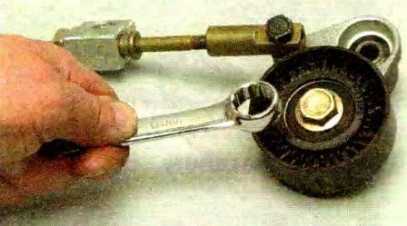

Накидным ключом или головкой на 17 отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства (резьба болта левая, поэтому отворачиваем болт по часовой стрелке)

Для наглядности показываем на снятом натяжном устройстве

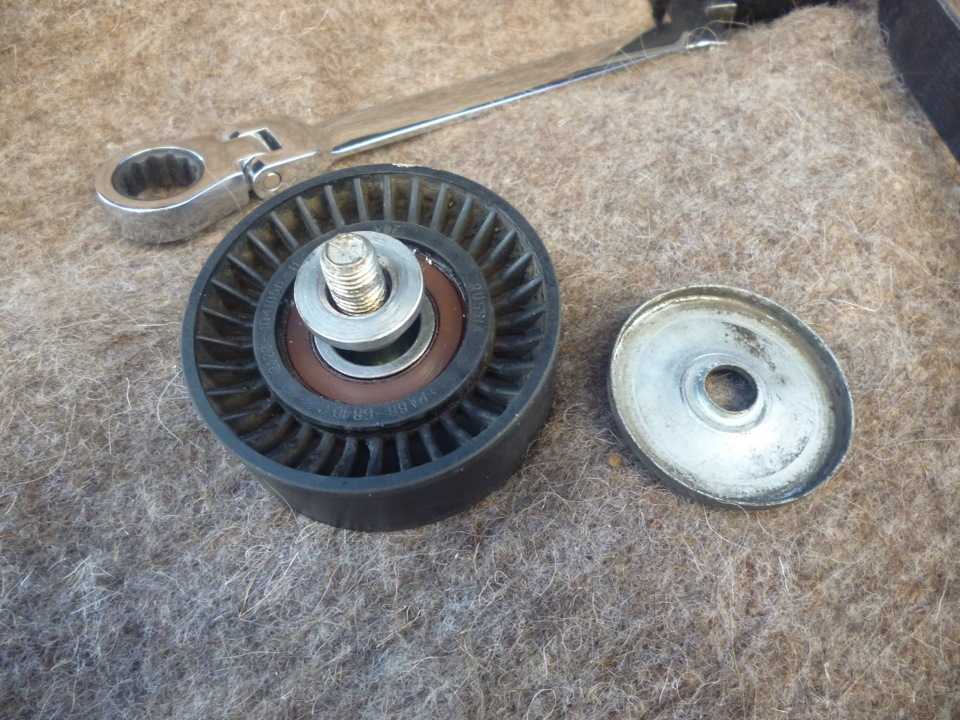

Вынимаем натяжной ролик с болтом, опорной втулкой и шайбой

Устанавливаем натяжной ролик в обратной последовательности

Чтобы снять полностью натяжное устройство, ослабляем натяжение ремня.

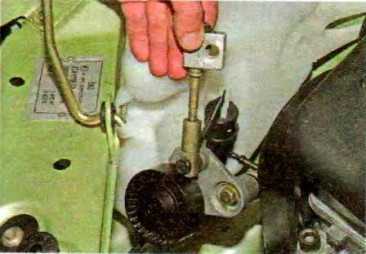

Головкой на 13 отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (расположена с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

Головкой на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности показано на демонтированном двигателе).

Вынимаем натяжное устройство в сборе.

Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две чашечных шайбы.

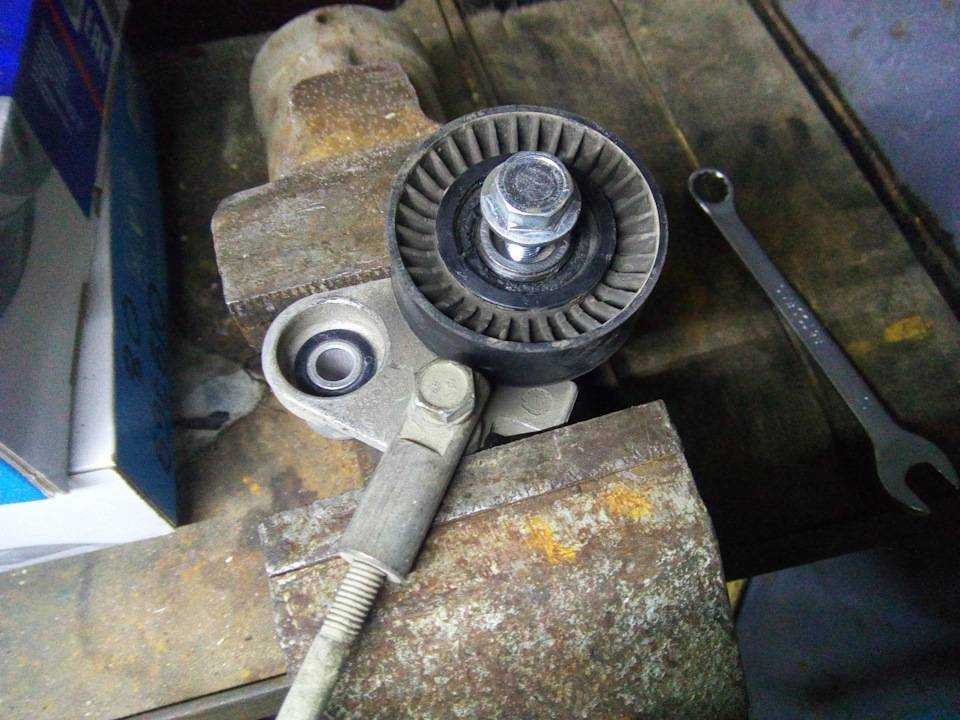

При необходимости разбираем натяжное устройство ремня привода генератора.

Собираем и устанавливаем натяжное устройство в обратной последовательности

Проверка натяжения ремня генератора

При наличии подозрений на неисправность генераторного ремня необходимо заняться соответствующим диагностированием. Для проведения диагностирования нужно обзавестись штангенциркулем или обыкновенной металлической линейкой.

Диагностика генераторного ремня проводится таким образом:

Следует надавить на ремень с определенным усилием (порядка 3-4кг);
Далее при помощи линейки необходимо измерить степень изгиба.

При наличии большого опыта необязательно пользоваться измерительными устройствами – достаточно на глаз определить состояние генераторного ремня. В случае нормального натяжения максимальный изгиб составляет 1см. В противном случае можно с уверенностью утверждать, что он чересчур ослаблен. Если у вас недостаточно опыта для выявления неполадки на глаз, делайте все по схеме и воспользуйтесь измерительными устройствами, чтобы получить наиболее точный результат.

Также существует способ диагностики генераторного ремня с использованием динамометра. Он заключается в применении динамометра с целью отодвинуть вбок ремень, который не должен прогнуться более чем на 10-15мм при усилии примерно 10кгс.

Адреса фирм, предоставляющих услуги по замене ролика

№	Название	Адрес
1.	Автоцентр-сервис	Санкт-Петербург, ул. Сикейроса, д. 14 +7 (812) 333-01-23 +7 (901) 971-55-66 +7 (812) 986-62-68
2.	Кузовной участок	Санкт-Петербург, ул. Минеральная, д. 30А +7 (812) 333-01-23 +7 (812) 923-01-03 +7 (812) 921-09-20
3.	Автосервис	Санкт-Петербург, ул. Есенина, д. 19 +7 (812) 333-33-23
4.	Автосервис «Ян-Моторс»	Санкт-Петербург, Софийская улица, 8Бк1 ежедневно с 10 по 20. 8 (981) 100-57-77
5.	Автосервис «СТО Ремзона Купчино»	Санкт-Петербург, Софийская улица, 63 ежедневно с 10 по 21. 8 (812) 389-51-01
6.	Автосервис «СТО Ремзона Невский»	Санкт-Петербург, улица Тельмана, 27 ежедневно с 10 по 21. 8 (812) 244-32-60

2302-6-01-03_cr

До сих пор мы показали операции, которые позволят при необходимости изменить натяжение ремня привода вспомогательных агрегатов. Но для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень.

Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Как это сделать, можно посмотреть в статье «Замена охлаждающей жидкости Lada Granta». Далее нам следует снять подкрылок правого переднего колеса или, освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Ремень грм лада калина: замена своими руками — АвтоЭксперт

По итогам опроса покупателей эта машина занимала четвёртое место в рейтинге популярности автомобилей в России. Двигатели этой модели оснащены ременным приводом клапанного механизма, поэтому владельцам этого транспортного средства, а также всем заинтересованным будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанной Лада Калина.

Двигатель ВАЗ 21114

Этот силовой агрегат представляет собой инжекторный бензиновый двигатель рабочим объёмом равным 1600 см 3. Это модернизированный вариант мотора ВАЗ 2111.

Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлены восемь клапанов.

Инжектор позволил существенно улучшить показатели динамичности машины, экономии топлива. По своим параметрам соответствует нормам Евро-2.

В приводе клапанного механизма применён зубчатый ремень, что несколько снизило себестоимость силового агрегата, но требует качественного, своевременного обслуживания привода ГРМ.

Конструкцией головки поршней предусмотрены углубления, которые полностью исключают возможность повреждения клапанного механизма при повреждении зубчатого ремня или неправильной его установке.

Производители гарантируют ресурс мотора 150 тыс. км пробега, на практике он бывает более 250 тыс. км.

Процедура замены

Операция не представляет собой работу особой сложности, не требуется какого-либо специального оборудования, вполне может быть выполнена руками владельца машины. Кроме штатного набора гаечных ключей, понадобится хорошая шлицевая и плоская отвёртка.

Автомобильный домкрат, подставка под автомобильный кузов, противооткатные башмаки, ключ для проворачивания ролика в натяжном устройстве. При замене можно использовать любую ровную горизонтальную площадку на которой устанавливают машину.

Инструкцией по эксплуатации транспортного средства рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. км, но многие владельцы выполняют её раньше этого срока, примерно при 30 тыс. км.

Замена ремня ГРМ Калина 8 клапанов будет проходить в следующем порядке:

Если это не помогает, открывают заглушку на картере коробки передач.

В отверстие вставляют лезвие плоской отвёртки между зубьями маховика и корпусом КПП, отворачивают болт крепления шкива на коленвале.

А также проверяют техническое состояние насоса охлаждающей жидкости, который также приводится во вращение зубчатым ремнём. В основном срезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпа будет меняться, нужно слить некоторое количество антифриза из системы охлаждения двигателя.

По окончании установки привода ГРМ нужно обязательно повернуть на несколько оборотов коленвал двигателя, при этом проверяют совпадение всех установочных меток.

Установка меток

От правильности выполнения этой операции зависит эффективность работы мотора. Их на двигателе три, которые имеются на распредвале и корпусе заднего защитного щитка, шкиве коленвала и блоке цилиндров, корпусе КПП и маховике.

На шкиве распределительного вала имеется штифт, который необходимо совместить с изгибом на корпусе задней защитной крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещают с риской на блоке цилиндров.

Риска на маховике должна совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке ВМТ.

Правильное натяжение ремня

Натяжной ролик — это важная деталь системы газораспределительного механизма на Лада Калина. Если его перетянуть, это сильно ускорит износ механизма, при слабом натяжении может произойти сбой зажигания из-за проскакивания ремня.

Величина натяжения регулируется проворачиванием на своей оси натяжного ролика. Для этого на ролике имеются два отверстия в которые вставляют ключ для вращения натяжного устройства.

А также возможно провернуть ролик используя клещи для снятия стопорных колец.

«Умельцы» поступают иначе, они используют свёрла или гвозди с подходящим диаметром, которые вставляют в отверстия.

Правильное натяжение будет в том случае, когда тело ремня между шкивами можно пальцами повернуть на 90 градусов, а после отпускания ремень возвращается в исходное состояние. Если это условие выполняется, затягивают крепёж в натяжном устройстве.

Какой ремень приобрести

От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.

Если требуется заменить ролик или щетки?

Когда во время работы мотора владелец Лада Калина слышит отчетливый «шелест», доносящийся от вращающегося ролика натяжного узла, то потребуется выполнить детальный осмотр данного элемента и при потребности заменить.

Для осуществления указанной ремонтной операции рекомендуется запастись обычными ключами и отверткой с наконечником плоского профиля. Все манипуляции по замене не вызывают затруднений, поэтому действуем уверенно.

Сначала прибегаем к ослаблению степени натяжения ремня. Для этого выкручиваем шток.
Обозначенной отверткой аккуратно поддеваем протекционный колпак ролика и вывинчиваем болт, удерживающий подшипник.
С отработавшего собственный ресурс ролика извлекаем втулку совместно с шайбой (они необходимы для установки в комплексе с новым изделием).
Вся сборка монтируется на положенное место и фиксируется болтом.
Натягиваем ремень и пускаем мотор. Убеждаемся в корректном функционале нового изделия.

Одним из факторов, характеризующих слабую зарядку АКБ, является износ щеток генераторной установки. В целях устранения этого негативного аспекта потребуется замена щеток генератора. Для мониторинга состояния потребуется их демонтаж. замена щеток генератора доступна как на снятой генераторной установке, так и на установленной на авто Лада Калина.

С целью достижения безопасности работ и исключения риска замыкания в цепи, перед ремонтной манипуляцией потребуется обесточить сеть от АКБ (снимаем клеммы). Теперь необходимо демонтировать протекционную крышку и извлечь штекер. Выполнять это удобно с помощью ранее обозначенной отвертки.

В завершающей стадии процесса откручиваем болты, после чего извлекаем сам регулятор с присутствующими на нем щетками. Замена щеток генератора завершена. Оценка износа щеток производится путем замера их высоты. Этот параметр не должен быть менее 5 мм. Если щетки стерлись, то заменяем их и регулятор в комплекте.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.

4 или же 1. 6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора. Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Технология замены привода вспомогательных агрегатов на Lada Kalina

Специфика приводной схемы на разных модификациях Lada Kalina
Рекомендации по выбору ременного привода
Регламент периодического осмотра и замены ремня генератора на Калине
Технология ремонта системы привода вспомогательных агрегатов
Регулировка натяжения
Полезные видеоуроки по теме
Как заменить ремень генератора на Ладе Калина
Как подтянуть ремень

Lada Kalina от АвтоВАЗLada Kalina Отечественный автопром продолжает прогрессировать – АвтоВАЗ представил новое поколение Lada Kalina . Модель оборудована автоматической коробкой передач Jatco и улучшенной системой вентиляции и отопления. Представители завода уверяют, что новый автомобиль избавился от проблем, связанных с электроусилителем руля предыдущей серии.

Это все замечательно, но именно благодаря первой генерации ВАЗ 1118 были отработаны приемы ремонта, которые весьма могут пригодиться обладателям новых автомобилей. Допустим, процедура замены поликлинового ремня генератора на Калине

абсолютно одинакова для обеих моделей.

Специфика приводной схемы на разных модификациях Lada Kalina

Заводская конструкция предусматривает различную длину штатных передач, которая зависит от комплектации машины:

без кондиционера – 882 мм;
с кондиционером – 1018 мм.

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика оснащены поликлиновым приводом длиной 823 мм

. Таким образом, одним ремнем от шкива коленчатого вала может быть задействован не только альтернатор, но и компрессор кондиционера. Схема с роликом позволяет корректировать натяжение.

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

ролик натяжителя через 60 000 км;
ремень через 30 000 км.

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов

трещины;
потертости;
расслоения;
замасливание;
порезы.

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Технология ремонта системы привода вспомогательных агрегатов

Последовательность действий

аналогична как для моделей с кондиционером, так и без него и состоит из следующих пунктов:

Демонтировать защиту двигателя.
Снять правое колесо и подкрылок.
Демонтировать расширительный бачек.
Поддомкратить правую часть двигателя и открутить подушку.
Закручивая шпильку механизма натяжителя, ослабить натяжение ремня.
Снять привод с ролика и далее со всех шкивов.
Установить новую деталь и произвести сборку в обратном порядке.
Произвести регулировку натяжения.

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» юстировки и последующего запуска двигателя необходимо более точно произвести наладку натяжения привода

. Для этого выполняем следующие операции:

ослабить контргайку штока натяжителя;
вращать ключом на «8» регулировочную шпильку до достижения результата;
зажать контргайку.

При постепенном натягивании ремня можно использовать простые кантерные весы, которые нужно присоединить к ключу на «8» и затягивать шпильку против часовой стрелки до показания 2 кг. Нормальной считается настройка, когда при усилии в 10 кгс на участке между шкивами генератора и коленвала величина прогиба будет находиться в пределах 8-10 мм.

Полезные видеоуроки по теме

Видеоролик с пошаговым выполнением операции поможет детально проанализировать все нюансы замены и регулировки натяжения
