Как снять поддон на классике не снимая двигателя

Конструкция и назначение

Поддон картера двигателя представляет собой металлическую конструкцию выполненную как правило из алюминия, однако в старых авто он мог изготавливаться из стали. По форме поддон картера напоминает вытянутый прямоугольный таз, крепится к блоку цилиндров с нижней стороны через прокладку на шпильках либо на болтах. На нижней или боковой поверхности размещается пробка, предназначенная для слива масла из двигателя.

Поддон предназначен, во-первых – для защиты масляного приемника, коленчатого вала, других деталей картера двигателя от механических повреждений, грязи и пыли. Во-вторых – служит емкостью для моторного масла. Именно из него масляным насосом оно, через фильтр, подается наверх – в головку блока цилиндров, откуда, смазав детали газо-распределительного механизма и шатунно-поршневой группы, стекает обратно.

Как защитить поддон картера от повреждений

Поддон картера может быть поврежден в результате езды по плохим дорогам, наезда на крупный камень или бордюр. Поэтому нельзя отворачиваться от вопроса о его дополнительной защите.

Защиты двигателя бывают нескольких видов:

Алюминиевая защита имеет небольшой вес и коррозийную стойкость, но из-за высокой стоимости и мягкого металла, использовать ее при езде по плохим дорогам также не рекомендуется.

Титановые были бы идеальным вариантом, по всем характеристикам, если бы не их дороговизна. Пока они остаются прерогативой для автомобилей премиум класса.

Оптимальным решением будет защита двигателя, изготовленная из стали. Она надежно убережет картер мотора при своей невысокой стоимости. На многих современных автомобилях заводом-изготовителем предусмотрена возможность установки защиты двигателя. Поэтому, чтоб упростить монтаж, подбирать ее нужно с учетом марки и модели вашей машины. Не лишним будет уплотнить защиту, установив специальные вставки, чтоб она не дребезжала при движении, или периодически контролировать затяжку болтов крепления.

Поддон картера есть не только у двигателей внутреннего сгорания. Он также может быть и у электродвигателя, коробки переключения передач, будь это вариатор, ручная или автомат. Там он выполняет практически такие же функции и в некоторых случаях, например, если это внедорожник для трофи-ралли, требуется более мощная картерная защита, не только двигателя, но и других механизмов.

Источник

Краткое описание типичных поломок днища и их последствий

Простота и надежность данной детали не допускает частых поломок. Однако, при наезде на препятствия в виде камней, арматурной проволоки, крупных пней и коряг, могут возникнуть обширные вмятины либо пробоины внижней части картера мотора.

Повреждения защитного элемента влекут за собой сбои в работе силового агрегата. В случае возникновения глубоких деформаций плоскости поддона трубка маслоприемника ломается или располагается вышеуровня смазки.

Нарушение герметичности днища картера движка происходит вследствие образования трещин, пробоев, сквозных отверстий в детали. Появившаяся утечка масла вызывает серьезные повреждения в силовом агрегате, последствия которых могут оказаться непредсказуемыми, особенно при несвоевременном обнаружении полученного дефекта. Чтобы не пробивать днище во время езды, многие автовладельцы устанавливают защиту картера двигателя.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

Загоните автомобиль на яму или поднимите при помощи подъемника;
Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Прокладка

Именно прокладка обеспечивает герметичное соединение частей двигателя. При покупке следите за соответствием артикула. Отремонтировать изношенную прокладку не возможно. Рекомендуется после каждого снятия поддона картера, при установке, осуществлять ее замену. При этом нужно тщательно и очень аккуратно очистить поверхности, которые будут соприкасаться, от остатков старой прокладки и герметика.

Графитная смазка наносится на обе стороны прокладки тонким слоем, после сборки она заполняет микро-полости, а под действием высоких температур твердеет.

Использовать специальный герметик предпочтительней, он наносится тонким равномерным слоем по всей площади прилегания, на поддон и на блок цилиндров. После сборки герметик высохнет и, как бы, склеит поверхности, обеспечив плотное прилегание и герметизацию.

Некоторые мастера используют герметик вместо прокладки, в таком случае его слой должен быть более толстым, но лучше этот способ оставить на случай, если автомобиль настолько редкий, что к нему трудно найти нужную прокладку.

Откуда появилось название поддон картера

Поддон называется так, потому что располагается непосредственно под дном двигателя. Многие ее так и называют, но если говорить техническим языком, то правильно она звучит как поддон картера. Что же такое картер, известно далеко не многим. Картером называется корпусная деталь, внутри которого располагается какой-либо механизм. В конструкции автомобиля различают следующие виды картеров:

двигателя;
коробки передач;
сцепления;
рулевого управления и т.п.

Название картер появилось после того, как английский инженер по фамилии Картер разработал защитный кожух для ведущей цепи мотоцикла с масляной ванной. Отсюда и появилось название картер. На автомобилях он может быть мокрым — двигателя, коробки передач, а также сухим — сцепление.

Поддон картера — такое словосочетание в народе не используется, поэтому водители, механики и мастера попросту говорят поддон или картер двигателя. Однако называть поддон картером не совсем верно, хотя при использовании такого словосочетания, подразумевается именно эта деталь. Другое название поддона — крышка картера.

Инструменты:

На следующем этапе потребуется слить масло из двигателя. Буквально совсем на чуть-чуть. Буквально на 5 сантиметров. Гайки поддона, ключем на 13 долез до болтов масляного насоса и вот такая картина. Не знаю что я думал, но полукольца при сборке я поставил другой стороной.

Еще и товарищ говорил…”не перепутай кольца сторонами”. Другое то которое к маховику было в плачевном состоянии.

Как снять поддон на НИВЕ(2121),не снимая двигатель!Или как заменить масленый насос на НИВЕ!

Колена в утиль, но ведь машина уже проехала 60 т. Как-нибудь доедем Как нибудь доехали. Подвел водитель который несся по Среднему как по хайвею, так что оторвался стабилизатор от чашки. Косяк кстати был давно.

Никак не мог выявить. Слева периодически появлялся хруст, грешил на шрус. Крепление оторвалось и звук сразу пропал. Так с оторванным стабилизатором загнул назад проехал больше 3 т.

За спиной за последние 2 дня чуть больше 2х тыс. Болты крепления картера затягивайте крест-накрест, не прикладывая чрезмерных усилий, чтобы не деформировать фланец картера и не повредить прокладку.

При установке выпуклая часть шайбы должна быть направлена к головке болта. Чтобы гарантированно устранить течь масла, смажьте обе стороны новой прокладки тонким слоем силиконового герметика. При этом привалочные поверхности блока цилиндров и масляного картера не обезжиривайте, а только протрите чистой ветошью.

Холодная сварка

Самый дешевый способ заделать трещину – ремонт холодной сваркой. Надежностью, он не отличается, потому что это не заваривание, а скорее замазывание/заклеивание. Холодная сварка, как правило, состоит из двух компонентов, которые перемешивают между собой, наносят на поврежденное место и дают застыть. Перед этим обязательно нужно обезжирить и хорошо зачистить поврежденный участок. В случае с небольшой трещинкой, можно попытаться герметизировать ее, не снимая поддона

При выборе холодной сварки обращайте внимание на температуру, при которой она сохраняет свои свойства – она должна быть не менее 200 градусов

Прокладка

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

Удары по поддону картера;
Деформация прокладки;
Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

Течет масло.
В масляной системе наблюдается снижение давления.
Уровень масла падает интенсивнее обычного.

Подготовка к работе

Загоните автомобиль на яму или поднимите при помощи подъемника;
Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
Первым делом снимите брызговики с передних колес автомобиля.
Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.

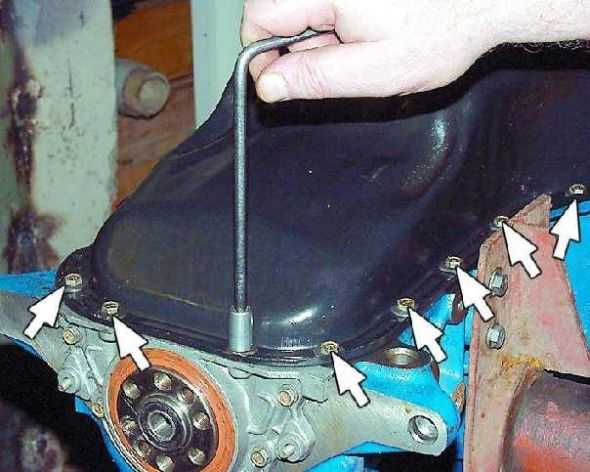

Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.

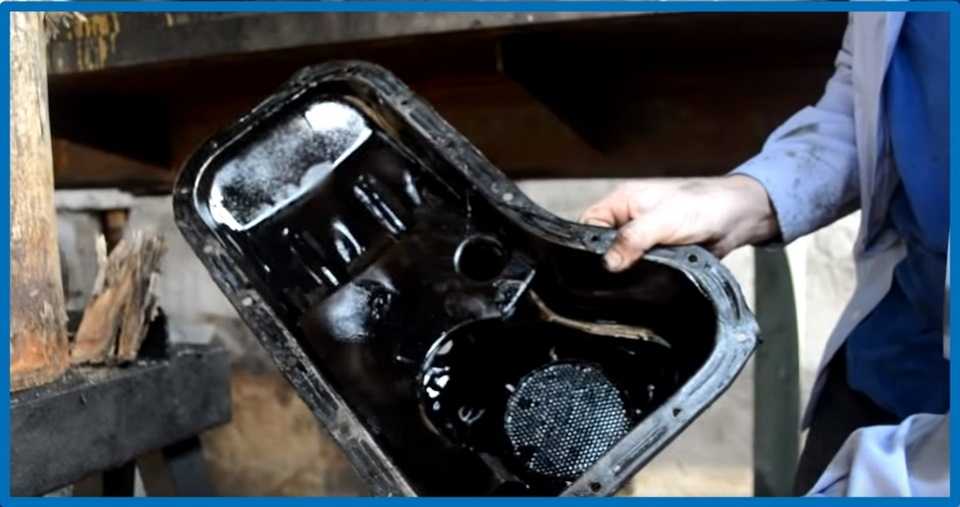

Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.

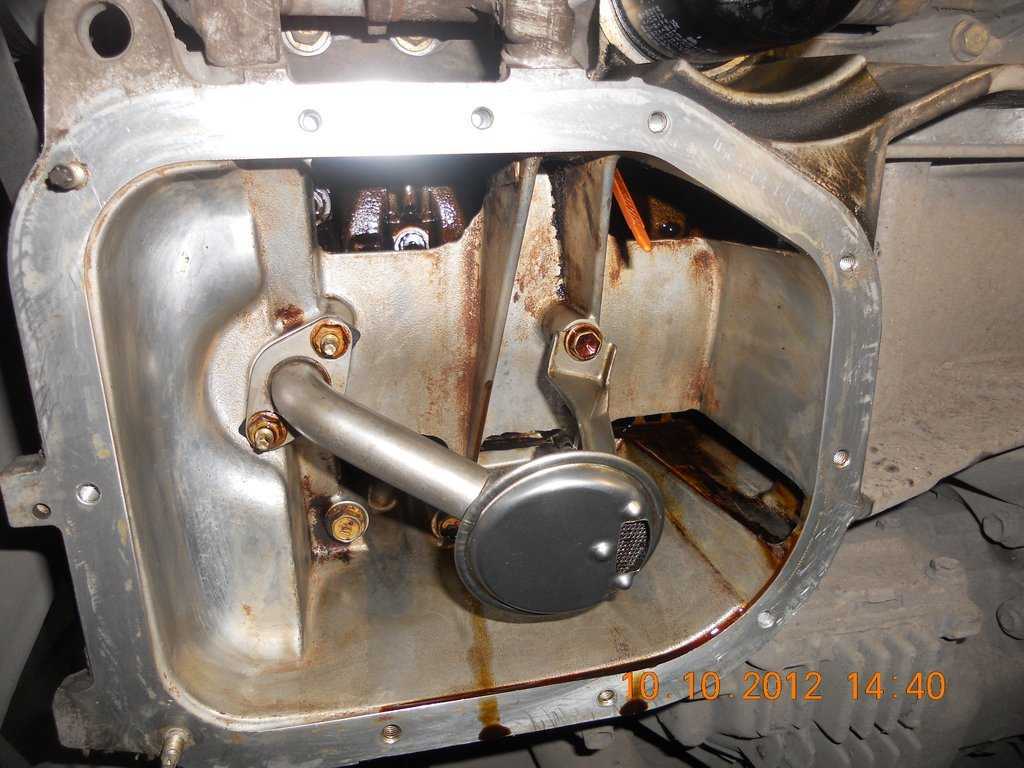

Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.

Особенности ремонта и обслуживания

Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».

Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.

В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.

Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.

Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.

Холодная сварка

Возможные неисправности

Неисправности этой детали случаются, и игнорировать их опасно, так как потеря масла грозит серьезным и дорогостоящим ремонтом ДВС. Диагностировать их легко по подтекам масла — характерной небольшой лужице, которая остается на асфальте после ночной стоянки и мокрому поддону. Причинами подтеканий могут быть:

слабо затянутый болт поддона картера;
износ прокладки;
слабая затяжка сливной пробки;
трещины в металле.

Трещины в металле являются куда более серьезной проблемой, чем плохо затянутый болт. Они могут появляться в результате ударов о крупные камни, бордюры и тд. Даже в том случае если под картер установлена защита, треснуть он может из-за несоблюдения моментов затяжки болтов, рекомендованных производителем. Также трещина может возникнуть, если после замены масла или ремонта сильно затянуть сливную пробку. Она имеет слегка коническую форму, изготовлена из более твердого метала, и может разорвать поддон. Такую трещину трудно увидеть, и некоторые работники сервисов, пытаясь устранить течь возле пробки, затягивают ее еще сильнее, чем впоследствии усугубляют ситуацию.

СНЯТИЕ ПОДДОНА НА М 111

Откручиваем крепежные болты поддона (фото 1). Снимаем болты, которые удерживают картер, а также крепления провода массы ДВС. Крепежные болты на 10 и 13 держат магистрали охлаждения АКПП (фото 2).

1. Болты креплений

2. Болты картера

Откручиваем болты под двигателем внутреннего сгорания. Для этого нужен ключ трещотка с удлинителем.

3. Поднимаем машину домкратом

4. Подставка для домкрата

Поднимаем машину подкатным домкратом (фото 3). Для надежности используем деревянную подставку (фото 4).

5. Снимаем поддон

6. Необходимое расстояние

Производим подъем при достижении расстояния примерно в 4-5 сантиметров от балки до подушки (фото 7). Такое расстояние позволит легко извлечь поддон (фото 8).

7. Отосоединяем поддон

8. Отсоединяем поддон

Отсоединяем поддон, откручиваем болты масляного насоса. Используем шестигранник (фото 9). Отодвигаем в сторону масляный насос, отводим в сторону натяжитель цепи, вынимаем масляный насос (фото 10).

9. Снимаем поддон и болты

10. Вынимаем масляный насос

Поддон тщательно чистим. При обратной установке откручиваем трубки охлаждения АКПП, так как они мешают отцентровывать прокладку.

Источник статьи: http://mbfan.ru/remont-mercedes/21-remont/500-snyatie-poddona-na-m-111/

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Замена прокладки картера Ваз 2107

Видео урок по замене прокладки картера Ваз 2107. Ну если у вас другая модель жигулевской Классики (2101-2107), то ничего страшного, замена прокладки практически идентична. Удобнее всего совместить процедуру замены прокладки с заменой масла.

Пошаговая замена

1. Заезжаем на эстакаду.

2. Откручиваем четыре болта крепежа защиты картера.

3. Откручиваем и снимаем брызговик двигателя. Закреплен он на нескольких болтах.

4. Откручиваем сливной болт. Заранее подготовьте посуду для отработанного масла.

Перед откручиваем пробки двигатель нужно прогреть.

5. Откручиваем девятнадцать болтов крепежа крышки картера.

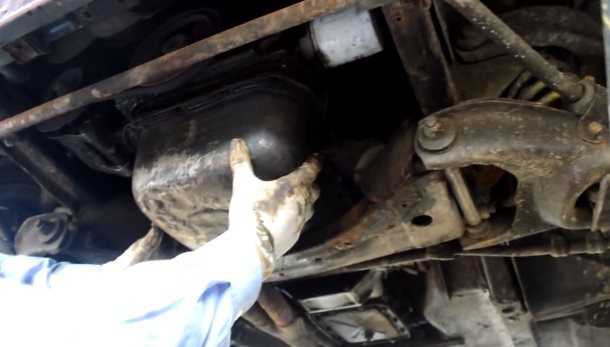

6. После откручивания болтов крепления, крышку картера так просто не достать. Мешает балка.

7. Для того чтобы снять крышку нужно открутить две подушки двигателя. Первая подушка откручивается из под капота с левой стороны. Другая из под автомобиля, через отверстие в балке.

Далее поднимаем машину на 10-12 сантиметров, идем на яму и поставляем деревянный брусок под КПП. Опускаем машину и выходит что кузов опуститься, а мотор и КПП будут стоять на бруске

Обратите внимание, не нужно поднимать машину выше 10 сантиметров, если поднимите выше, то можете погнуть топливные трубки когда будете опускать

8. Снимаем крышку картера и старую прокладку, обычно она прикипает к блоку.

9. Устанавливаем новую прокладку на основу поддона, садим прокладку на герметик.

10. Промазываем верхнюю часть прокладки герметиком и устанавливаем крышку картера на место.

11. Закрепляем крышку картера на девятнадцать болтов.

Видео: Замена прокладки поддона ваз 2101 — 2107, Не снимая двигатель!!!Скачать

Видео: Как снять поддон на классике не снимая двигателяСкачать

12. Убираем подставку из под КПП и прикручиваем две подушки двигателя.

13. Закручиваем сливную пробку в крышке картера и заливаем новое масло до уровня.

14. Устанавливаем и закрепляем брызговик, а так же защиту крышки картера.

Если вам непонятен какой-то момент в работе, пишите в комментарии свои вопросы. Помогу и проконсультирую.
