Как проверить датчик холостого хода и выявить неисправности?

Сборка ШДРХХ

В первую очередь, надо насадить подшипник на ротор, не забыв вставить его в наружное стопорное кольцо. Насадить его надо с натягом, чтоб не проскальзывал и не ездил туда-сюда. Я использовал полоску бумаги в качестве прокладки, получилось ничего. Затем приклеил внутреннее стопорное кольцо (оно пластиковое) на ротор.

Далее надо насадить заднюю крышку ротора на наружное стопорное кольцо подшипника. Для создания необходимого натяга я опять-таки использовал небольшую полоску бумаги в качестве прокладки.

Рис. 9. Ротор с надетой задней крышкой ротора

Держа получившуюся сборку в одной руке за заднюю крышку ротора, другой рукой проверяем, чтоб ротор легко и свободно вращался, не проскальзывая во внутренней обойме подшипника; а также отсутствие любого осевого люфта.

Надеваем на шток защитную трубку (пыльник?) и пружину, максимально засовываем шток в статор через переднюю крышку ротора

Обратите внимание, что относительно статора шток не вращается, этому мешают выступы на передней крышке ротора, которые входят в пазы на штоке. С другой стороны вставляем в статор сборку ротора и максимально накручиваем ее на шток

Когда остается зазор в несколько миллиметров и вращению начинают мешать отогнутые выступы на статоре, отпускаем шток и вставляем заднюю крышку ротора в статор. Обратите внимание, что на крышке имеется выступ, на который насаживается крышка корпуса. Необходимо согласовать положение этого выступа с выводами обмоток, которые при неправильной установке не достанут до клемм на крышке корпуса. Проверяем, что все собрали правильно, (шток не проворачивается и не двигается вдоль оси, наличие небольших люфтов — нормально) и загибаем все шесть выступов на статоре, фиксируя тем самым сборку ротора/штока.

Затем, согласно ранее нарисованной схеме и помеченным проводам, припаиваем соответствующие провода к соответствующим клеммам. После пайки аккуратно вставляем сборку статор/ротор/шток в крышку корпуса до упора. Проверяем и расправляем провода. Очень полезно на данном этапе прозвонить тестером контакты в разъеме, чтобы удостоверится в отсутствии разрывов, замыканий и иных несоответствий схеме. В моем случае сопротивление каждой из обмоток составляло около 50 Ом, одна обмотка (провода с красным лаком) идет на контакты А и D, вторая обмотка (провода с зеленым лаком) идет на контакты В и С.

Если все в порядке, то надеваем защитную изоляцию и пружинную шайбу, ставим сборку вертикально на заднюю крышку, смазываем резиновое уплотнение (чтоб легче садилось) и насаживаем сверху на все это хозяйство корпус, предварительно совместив отверстия для фиксирующих штифтов. Вставляем штифты (но не до конца, вдруг придется еще раз разбирать).

Сборка закончена. Еще раз позваниваем тестером ШДРХХ и идем устанавливать его на автомобиль.

Если все проделано аккуратно, то наслаждаемся исправной работой двигателя на ХХ.

Замена регулятора холостого хода

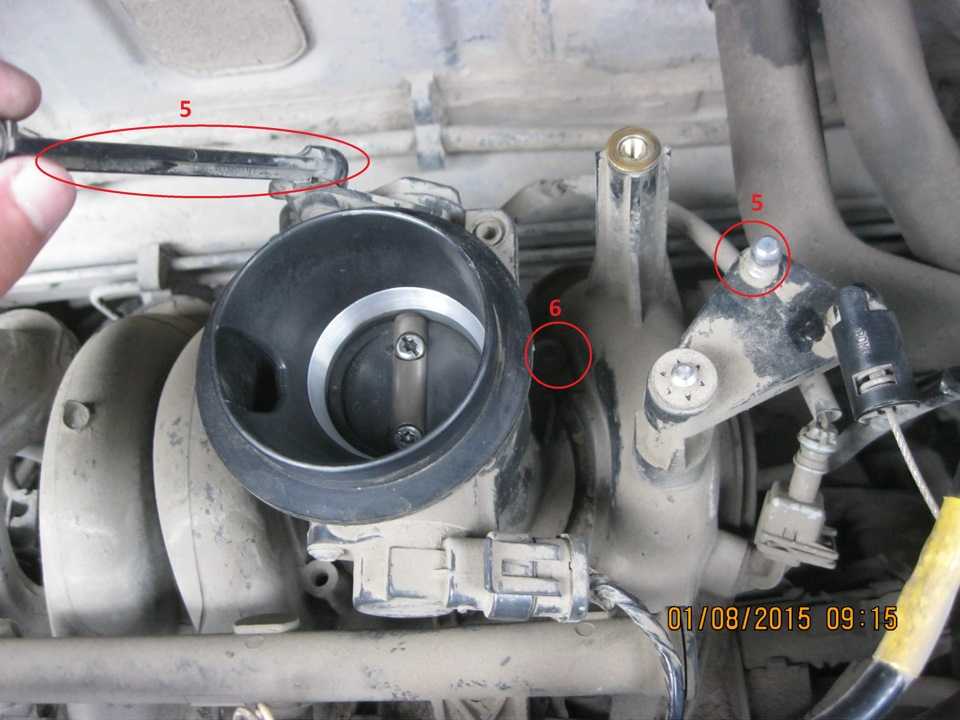

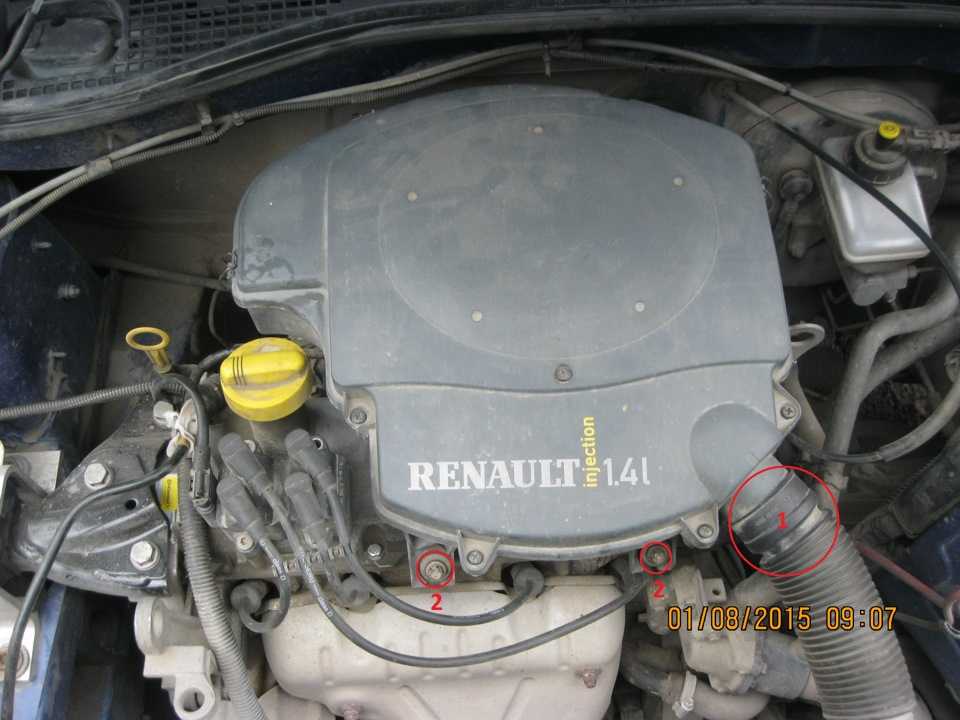

1. Снимите впускной патрубок корпуса воздушного фильтра.

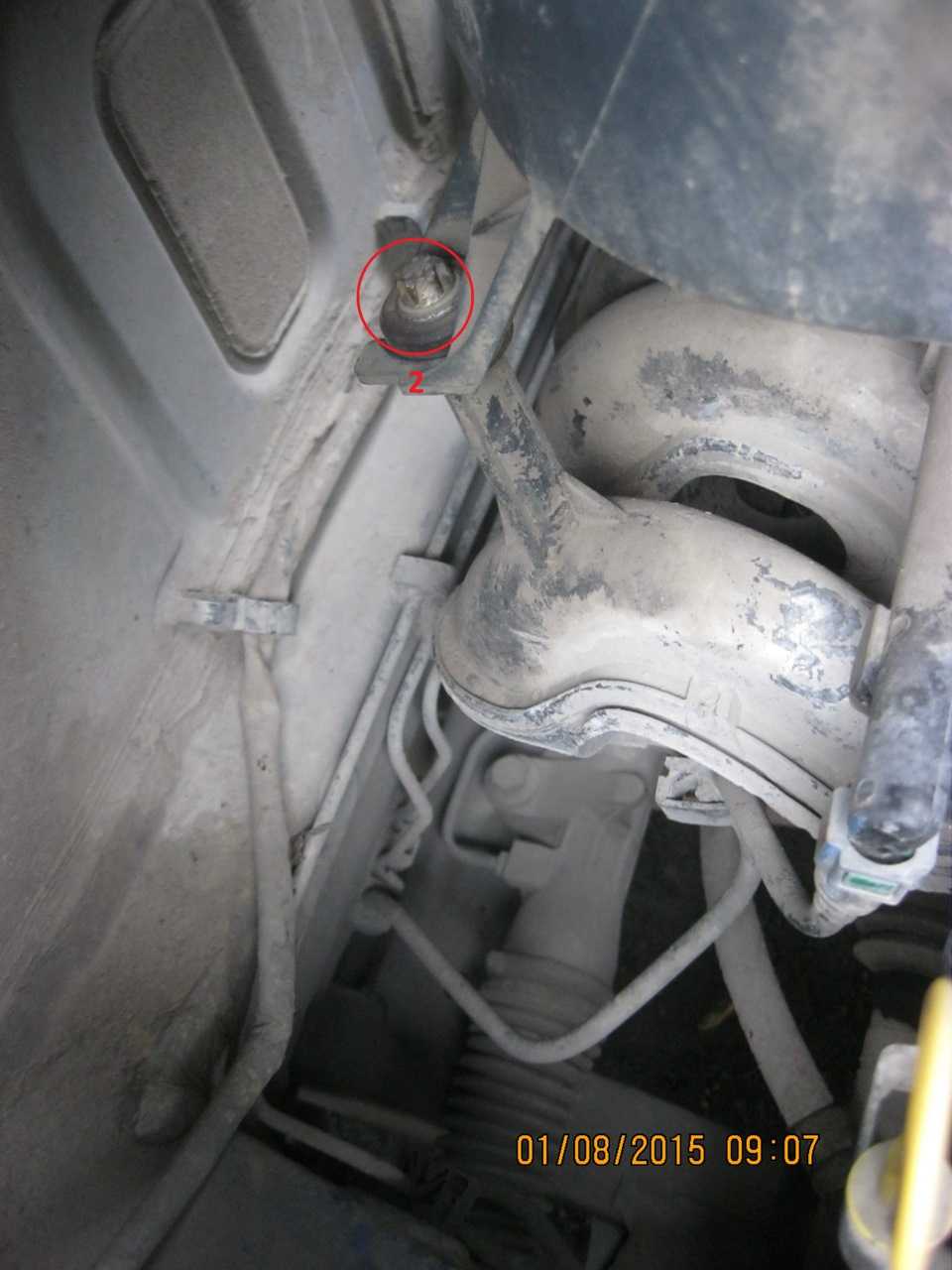

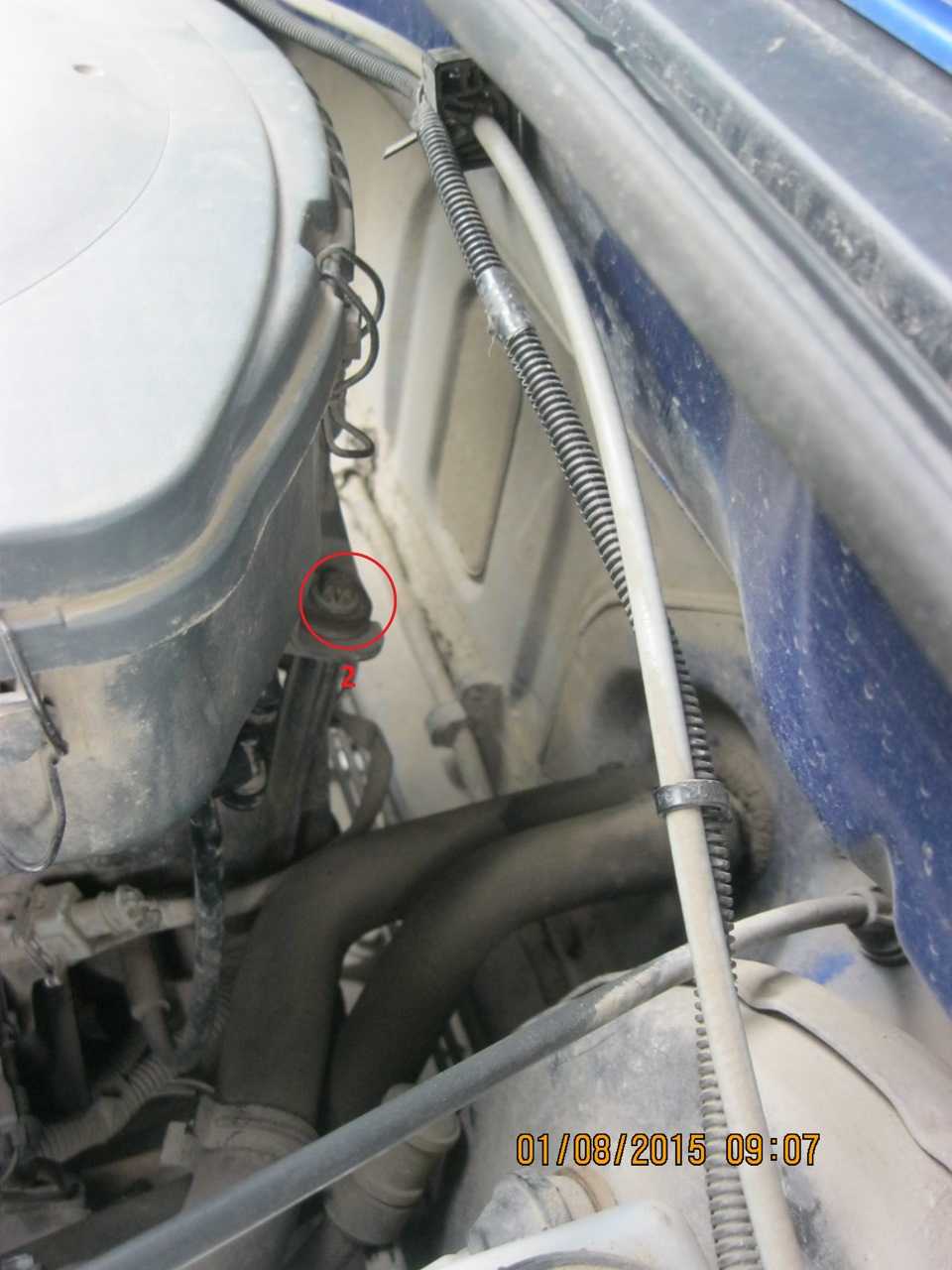

2. Отвинтите четыре болта крепления корпуса фильтра с помощью 10-гранной шестигранной головки.

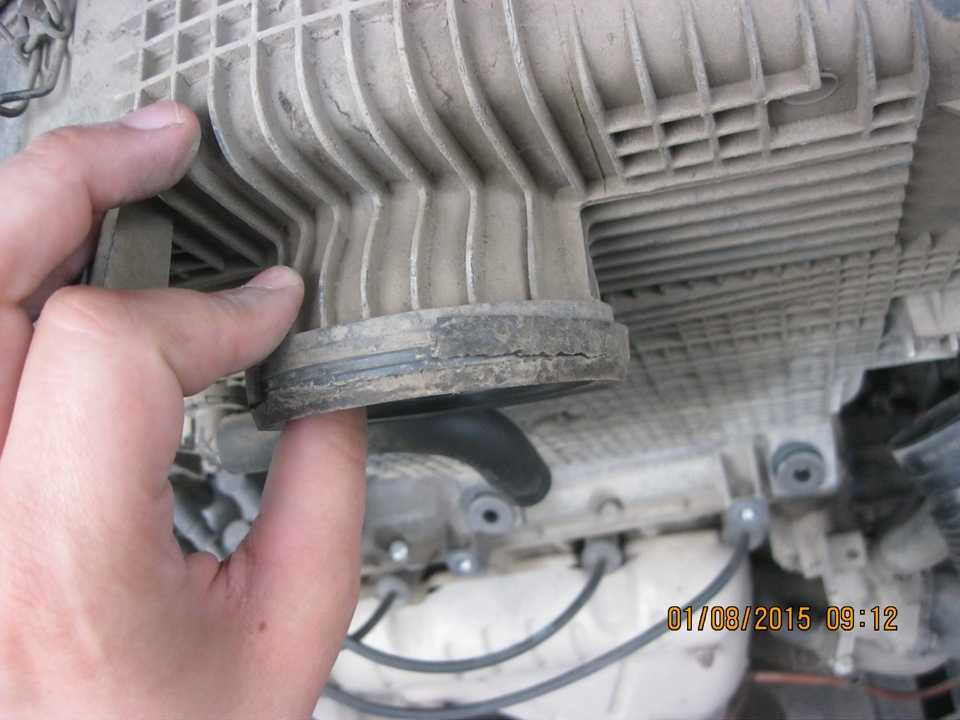

3. Вращая корпус воздушного фильтра влево и вправо в горизонтальной плоскости, потяните его вверх, тем самым сняв с дроссельной заслонки.4. Освобождаем трубку адсорбера, проходящую под корпусом (удерживаемую в двух местах на зажимах ребрами жесткости кузова). Снимите выпускное отверстие картерного газа с штуцера на головке блока цилиндров. Здесь уже ничего не мешает телу, отложим в сторону.

5. Далее отключаем пластиковую тягу газа (аккуратно, чтобы не сломать, цена ее где-то в районе 700 руб.)6. Выкрутите саморез с помощью клюшки torx Т-30, которая через металлическую прокладку прижимает дроссельный узел к впускному коллектору.

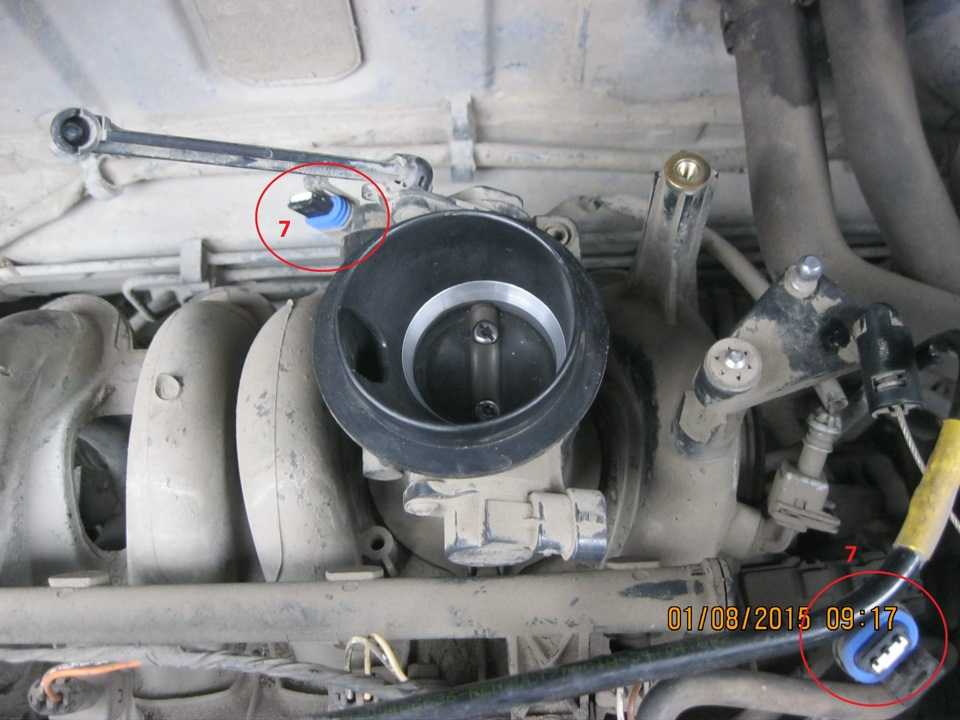

7. Отсоедините разъемы датчика положения дроссельной заслонки и регулятора xx.

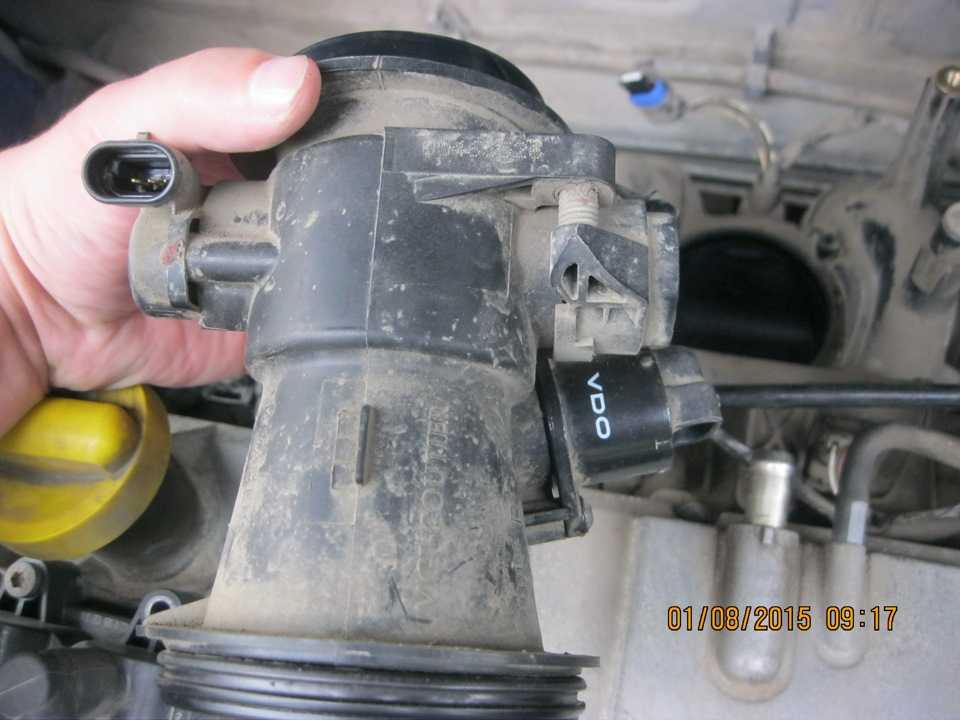

8. Поднимите дроссельную заслонку, вот и все, теперь она в ваших руках.

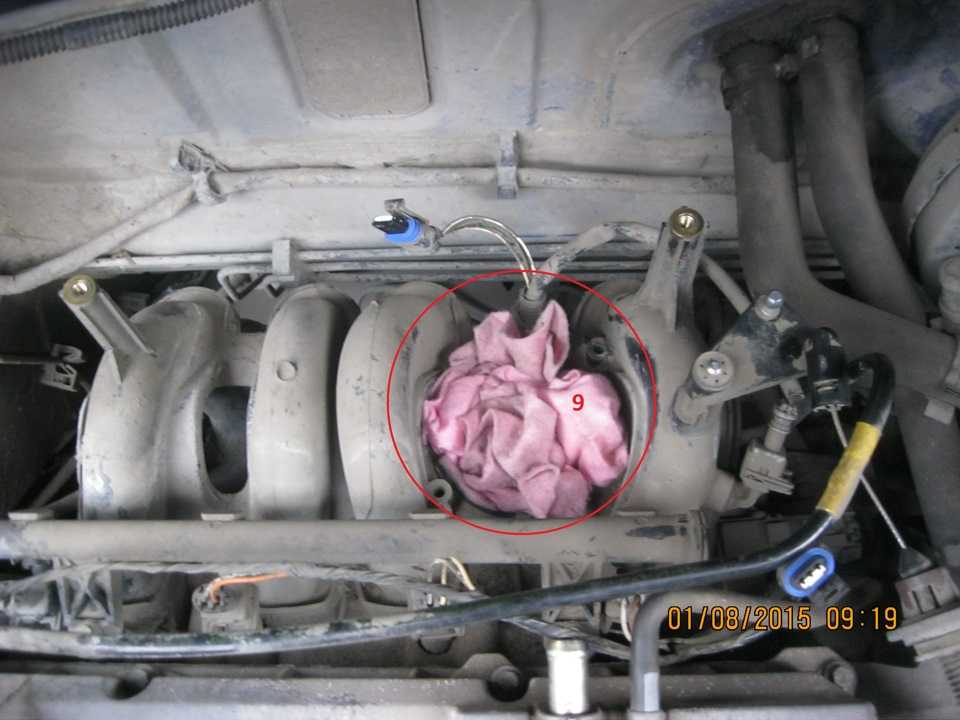

9. Закройте отверстие во впускном коллекторе от мусора, пыли и грязи.

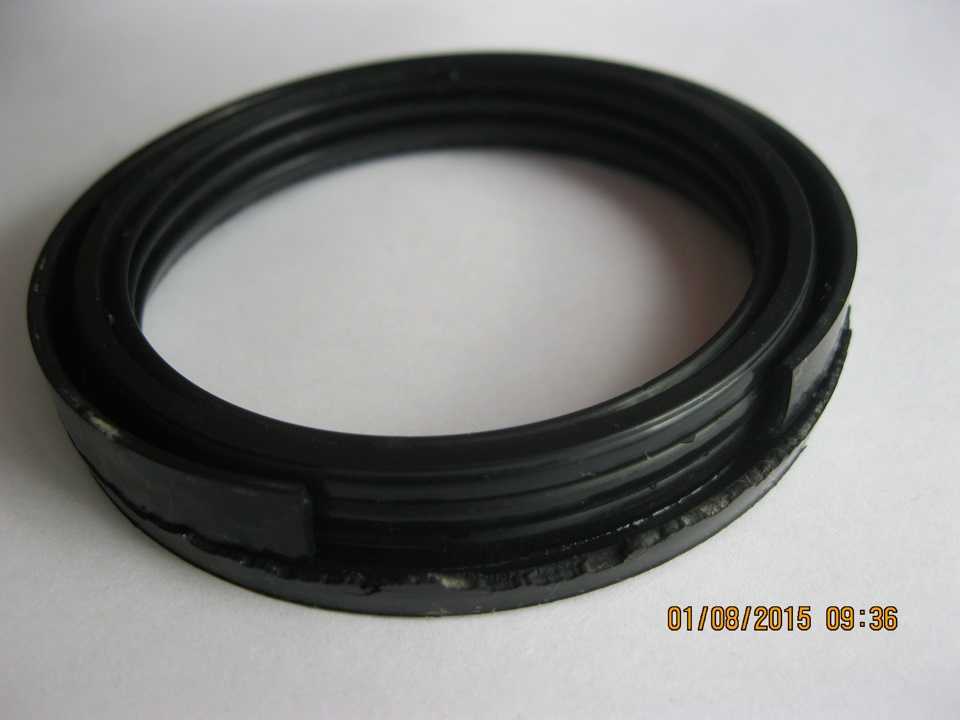

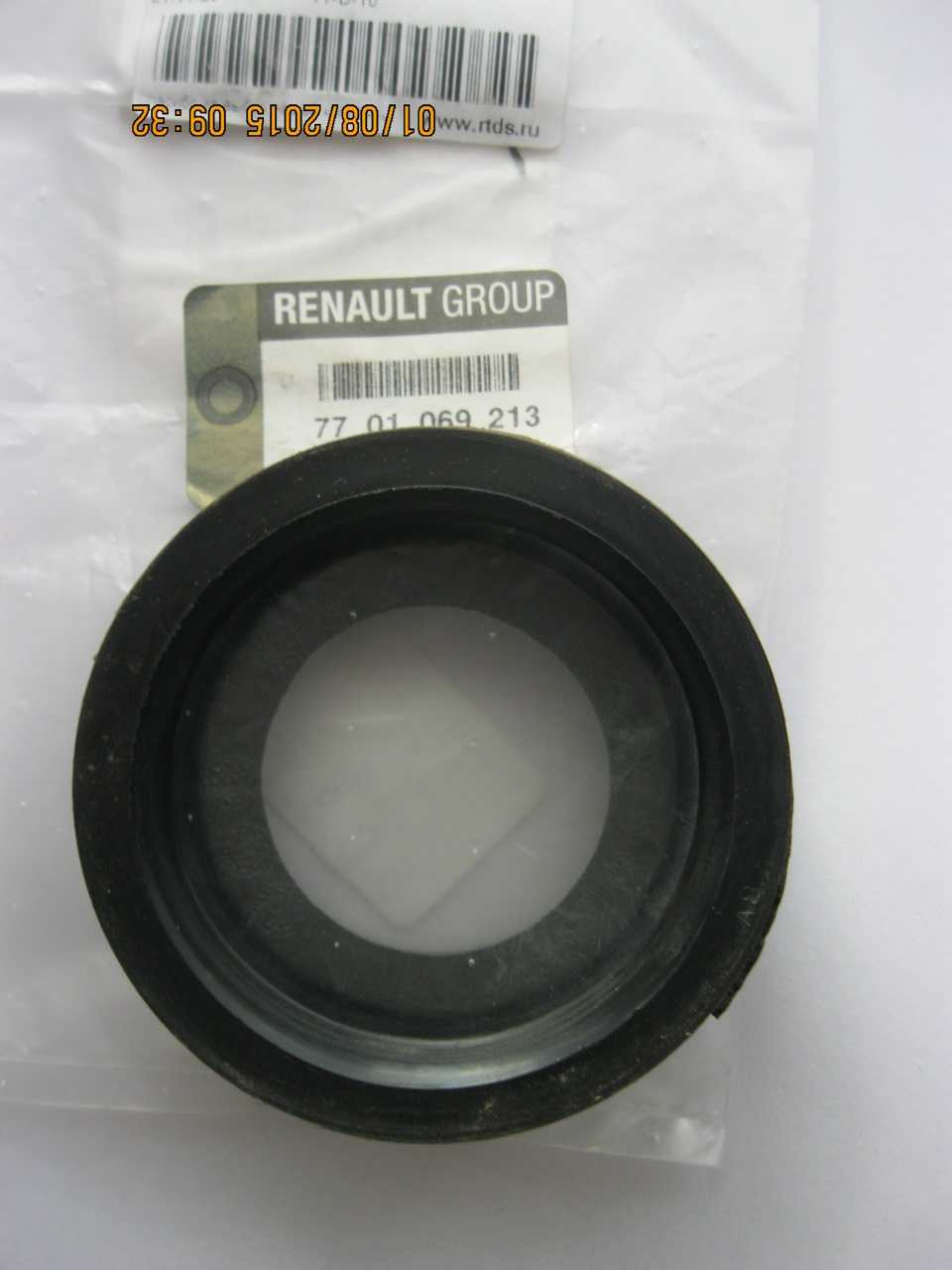

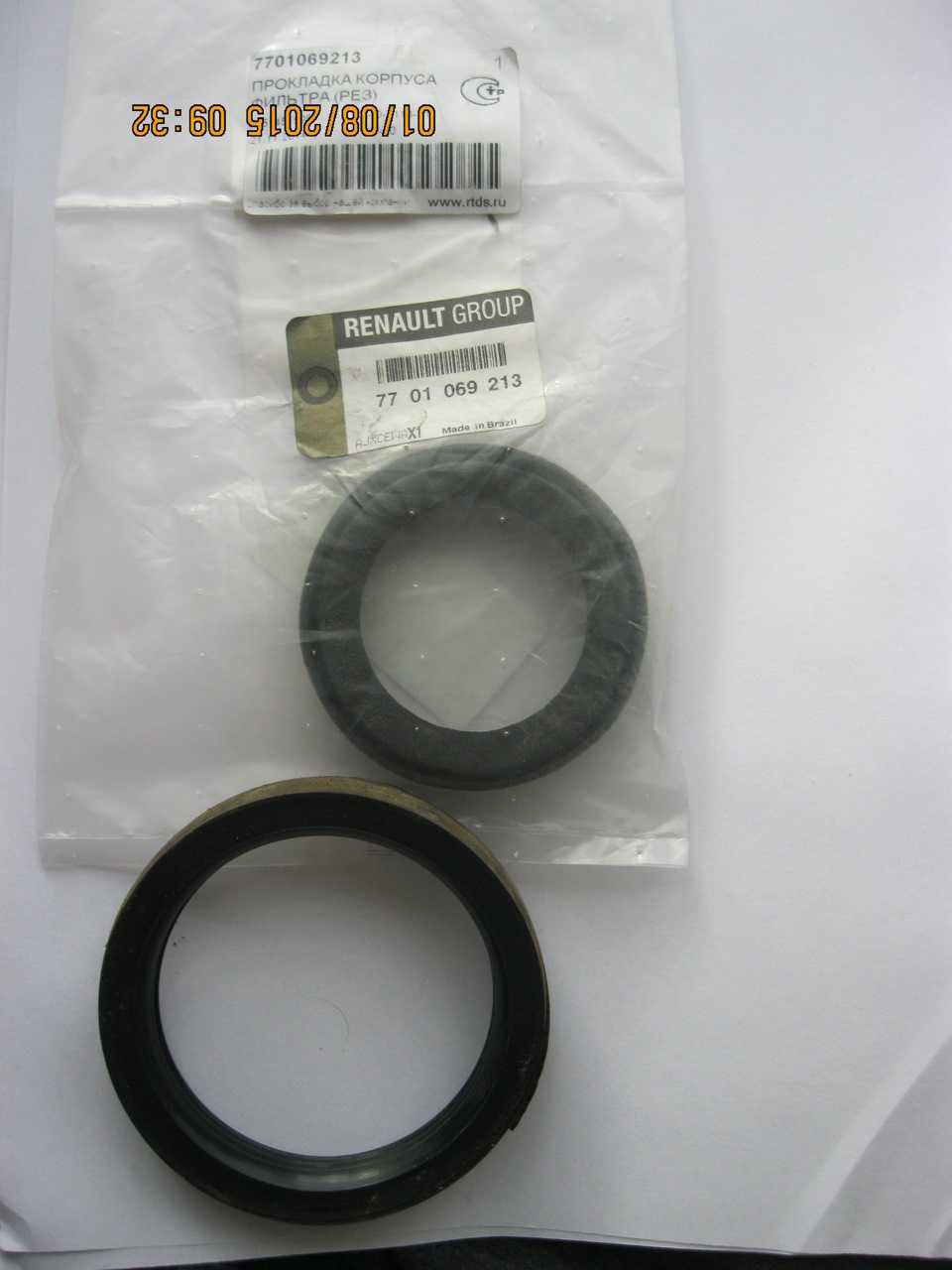

По прибытии домой было обнаружено, что одно из двух заказанных резиновых колец (верхнее между дроссельной заслонкой и корпусом фильтра) было меньше необходимого в диаметре.

Пришлось мыть старика. Теперь он стал чистым, но часть его боковой поверхности, закрывающая корпус фильтра, время от времени треснула и отвалилась. Внутреннее состояние резинового кольца более чем приемлемое, оно идеально подходит как к корпусу, так и к дроссельному узлу.

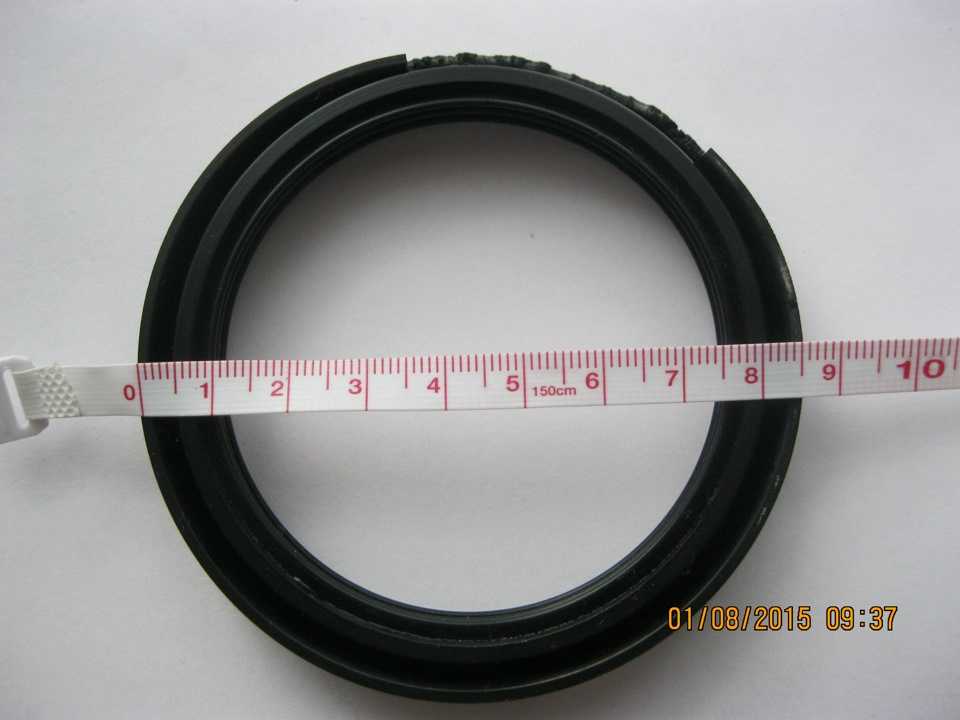

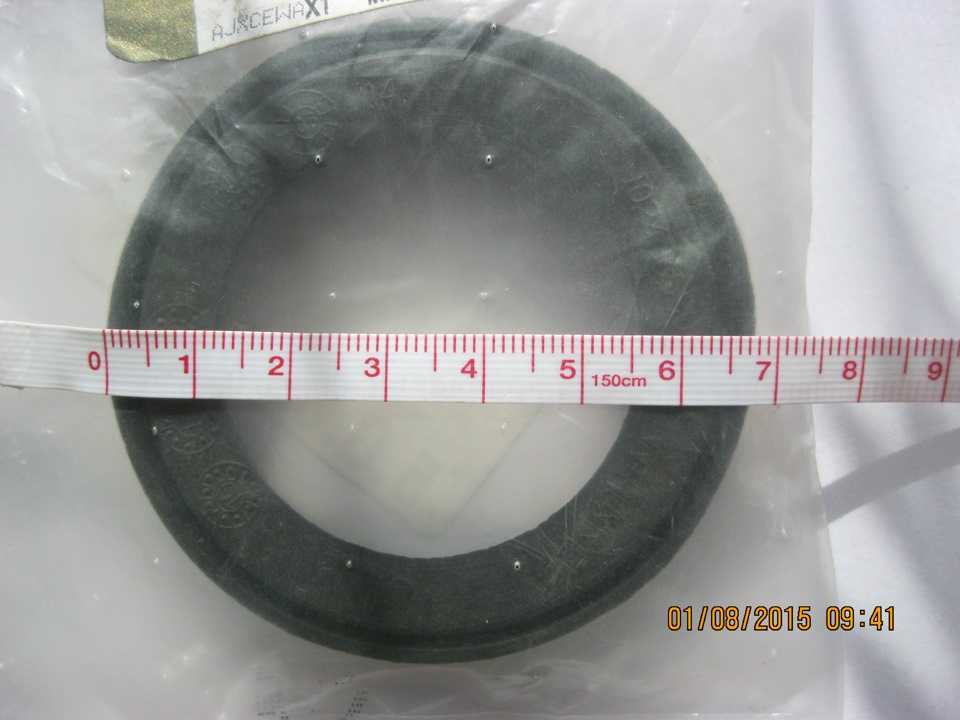

Нижнее кольцо было точно такого же размера, как и старое. Заказал, потому что при разборке дроссельного узла ранее выяснилось, что дроссель саморез Торх-30 прикручен до конца и дроссельный узел болтался, только корпус фильтра, закрепленный в 4 стежка, мешал ему двигаться. Так же покрытие впускного коллектора «черный нефтесодержащий песок», которое я видел в поле, которое я удалил в поле с помощью влажных салфеток, указывало на то, что произошла утечка грязного воздуха с улицы не через фильтр.

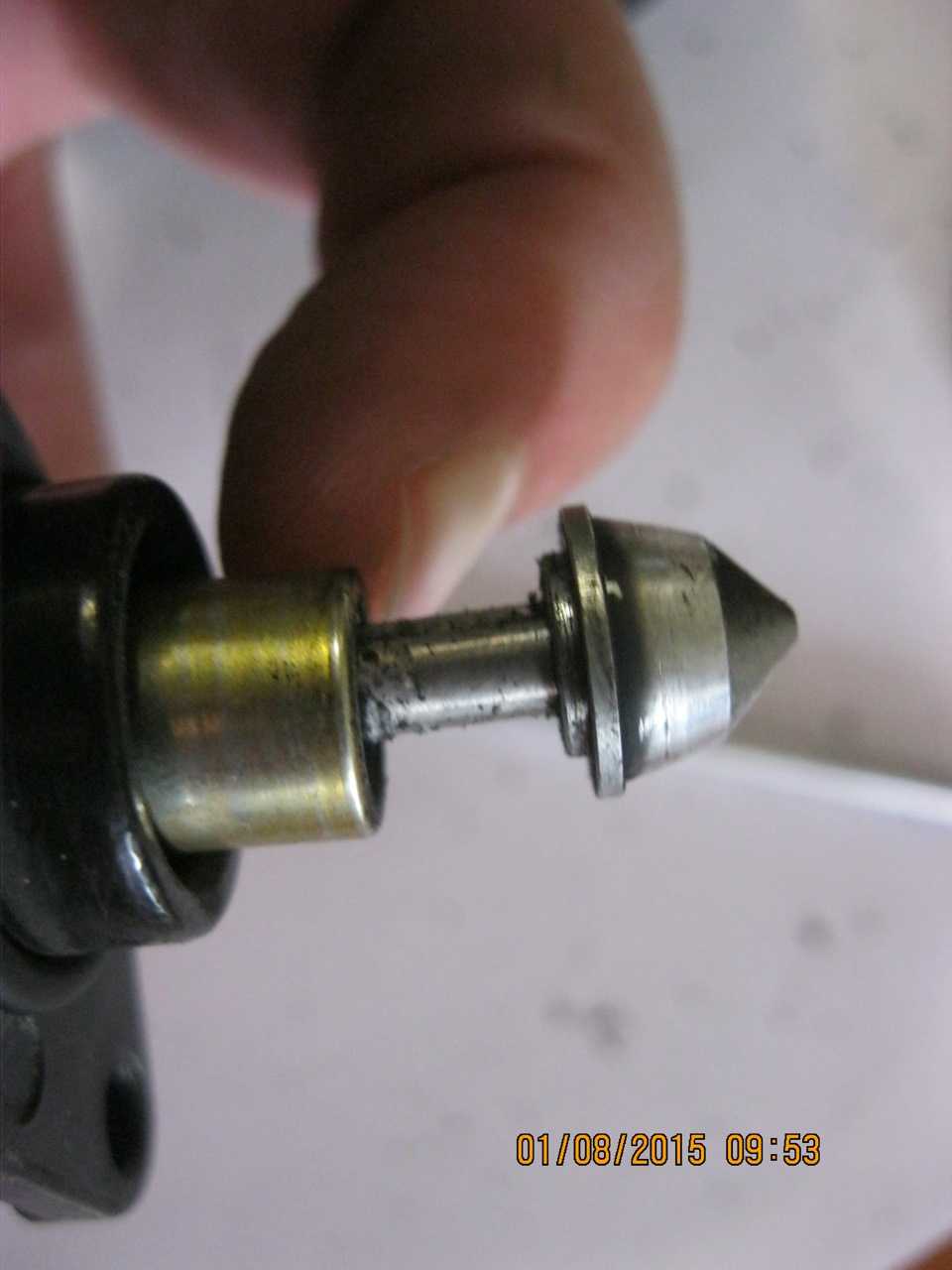

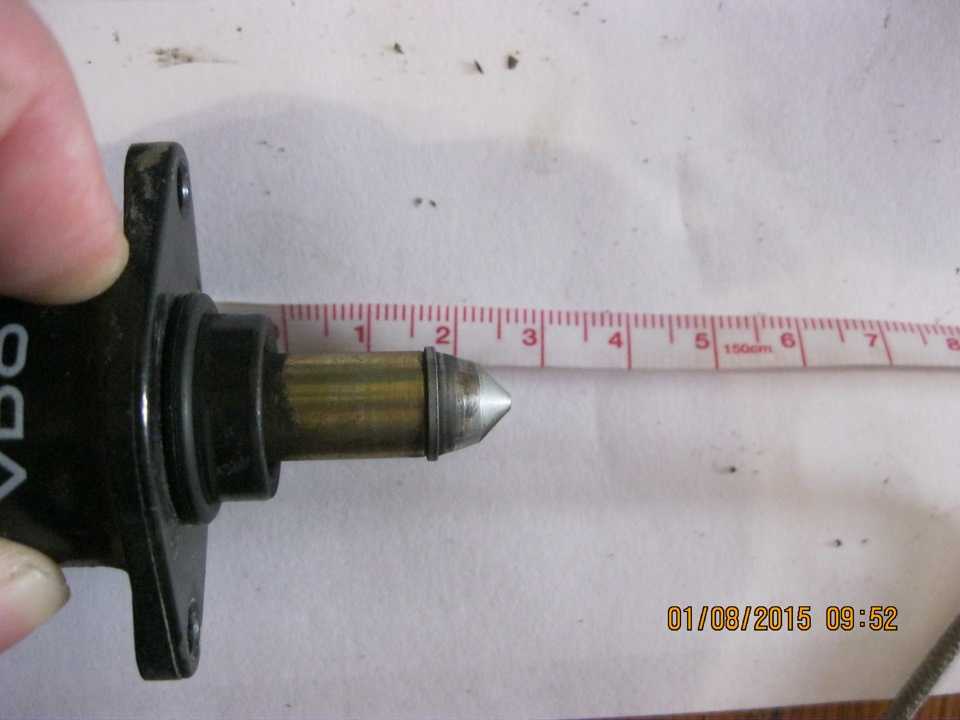

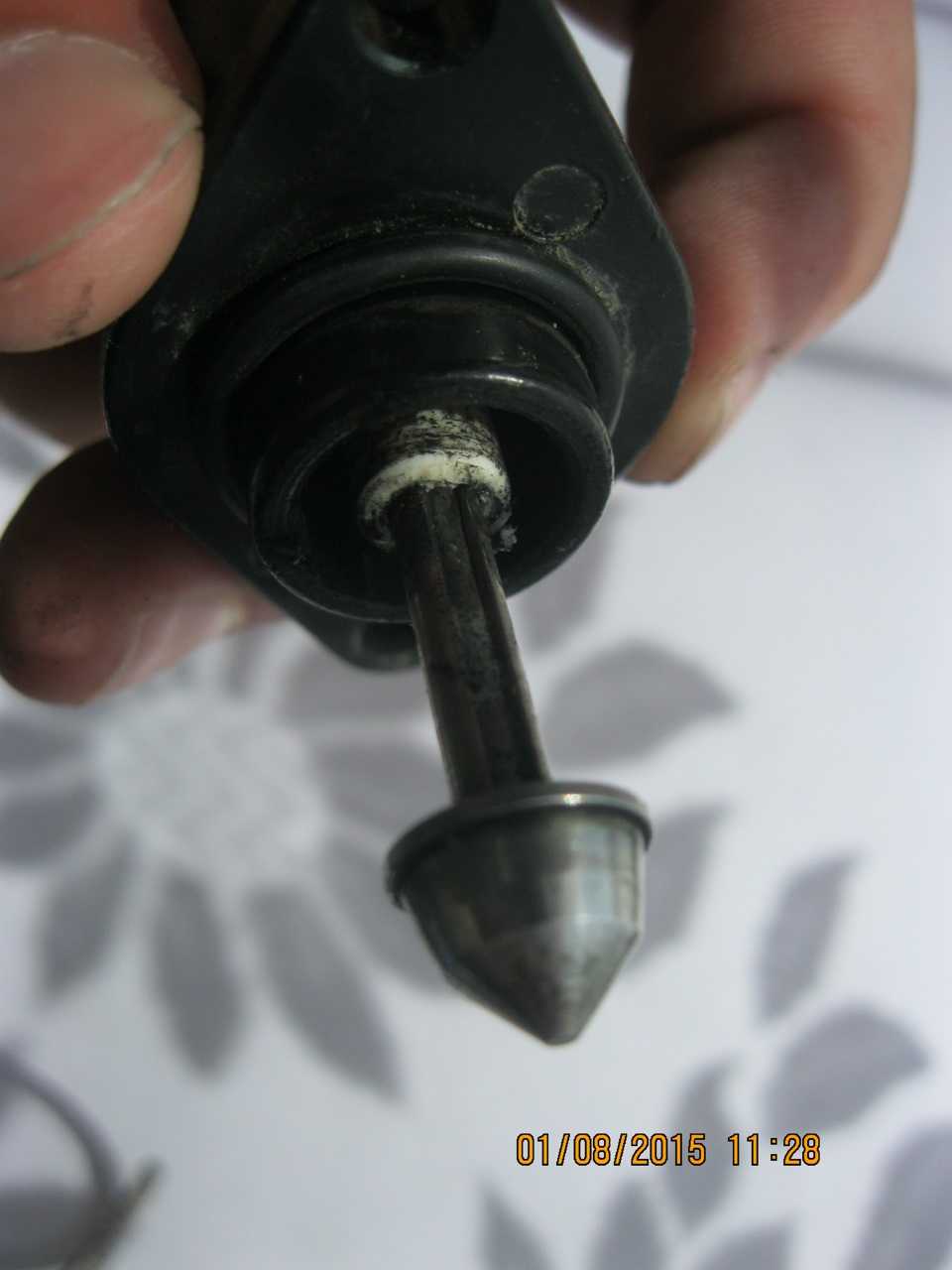

10. Снимите регулятор холостого хода, отодвиньте его защитную трубку, убедитесь, что там все задымлено.

11. * Ради интереса решил снять датчик положения дроссельной заслонки, он на столько лет оказался очень чистым.12. Приступим к очистке дроссельной заслонки. Продукт, который я приобрел, и я не особо верил в его эффективность, оказался отличного качества, могу вам сказать. Работает как растворитель, струя мощная, баллона хватает еще на три подобных промывки. Зубная щетка, которую я использовал для чистки внутренних стенок дроссельной заслонки, затем немного растаяла.

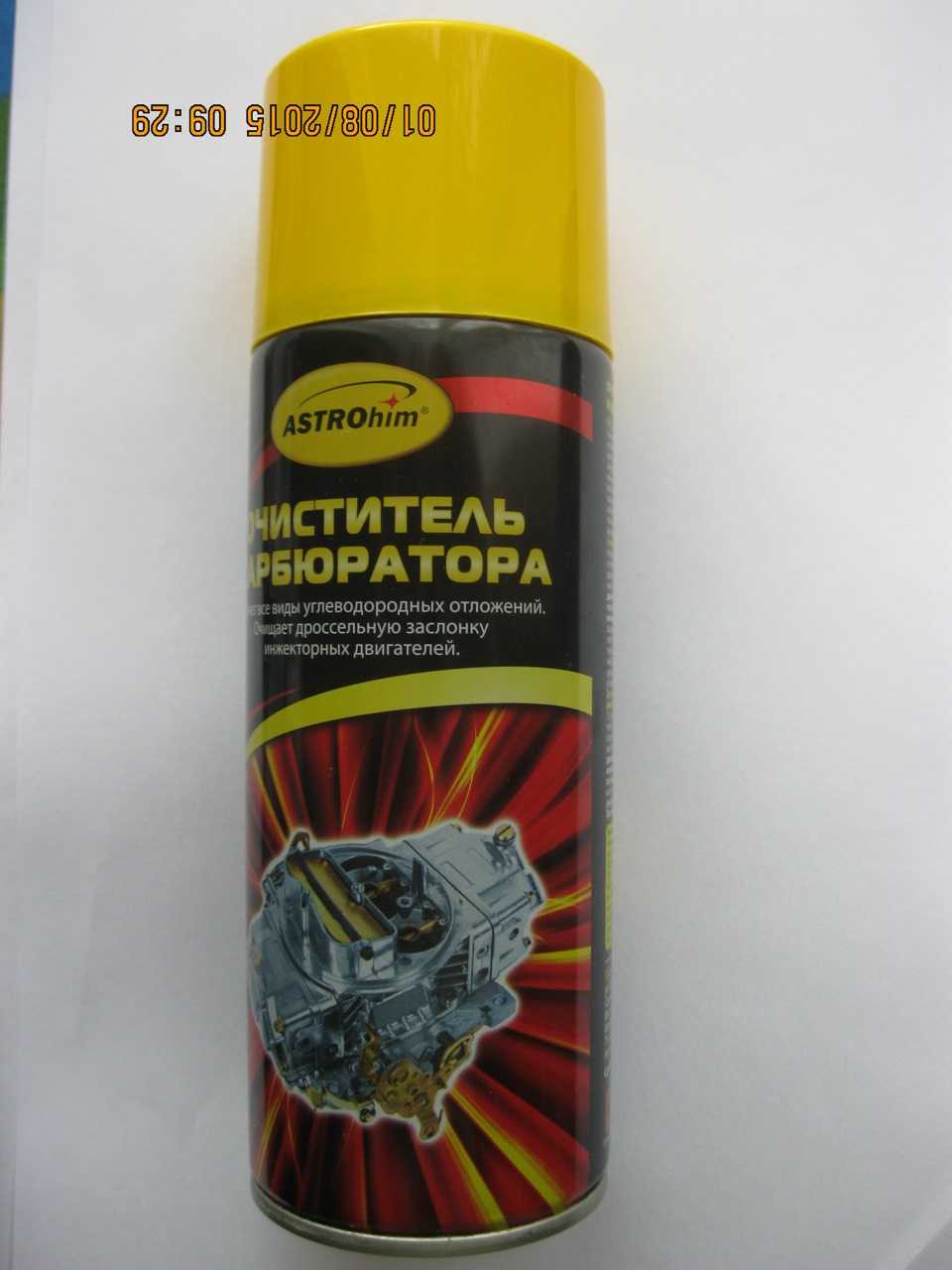

13. Продуть и высушить. При желании можно удалить внешнюю грязь, что я и сделал.14. Также у меня был заказан контроллер xx, который является полным аналогом заводского, и прибыл через 3 дня. В распакованной коробке два уплотнительных кольца выступают на регуляторе. Для Логана понадобится черный, более толстый. Закладываем красный в застежку-молнию. Закрепляем регулятор в нужном месте, держится с помощью двух саморезов Torx-T20.

15. Ставим днище, уплотнительное резиновое кольцо на дроссельный узел.

Установите верхнее уплотнительное кольцо на корпус фильтра. Поехали на машине.16. Собираем и устанавливаем детали в обратной последовательности, во впускном коллекторе ничего не забываем. (Теперь дроссельная заслонка не болталась над впускным коллектором, нижнее кольцо было туго натянуто, мне даже пришлось плюнуть на него, чтобы поставить дроссель на место.)17. Снимите минусовую клемму с АКБ, сядьте за руль, включите зажигание, вернитесь к АКБ. Ставим на место отрицательную клемму АКБ, ждем 5-10 секунд, снимаем клемму, ждем пару секунд, ставим клемму обратно, ждем 5-10 секунд (повторить 3-4 раза).18. Весь датчик откалиброван, фиксируем отрицательную клемму на месте, садимся за руль, заводим машину и радуемся.

Всю процедуру замены, не спеша, фотографируя, у меня ушло максимум 3 часа, работая над ней максимум час, если все запчасти при вас.После ремонта моя машина завелась легко, время покажет, что будет дальше, спасибо, что дочитали до конца.

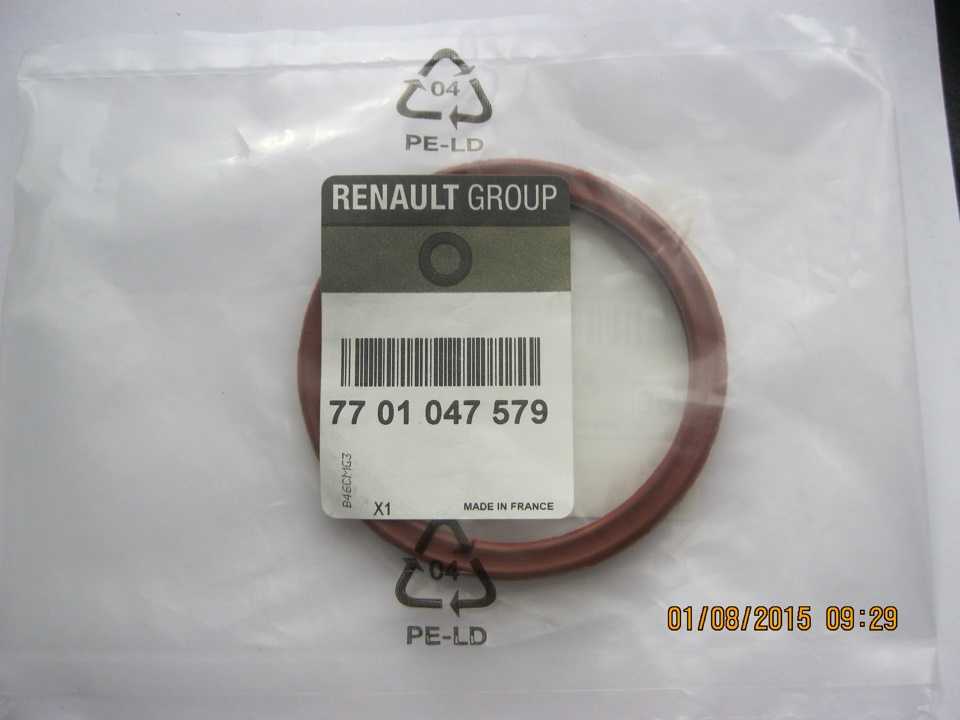

Кольцо уплотнительное нижнее, RENAULT (артикул 7701047579)Верхнее уплотнительное кольцо, RENAULT (арт. 7701069213) не используетсяРегулятор холостого хода. VDO (товар D95134)

Порядок работы по снятию устройства.

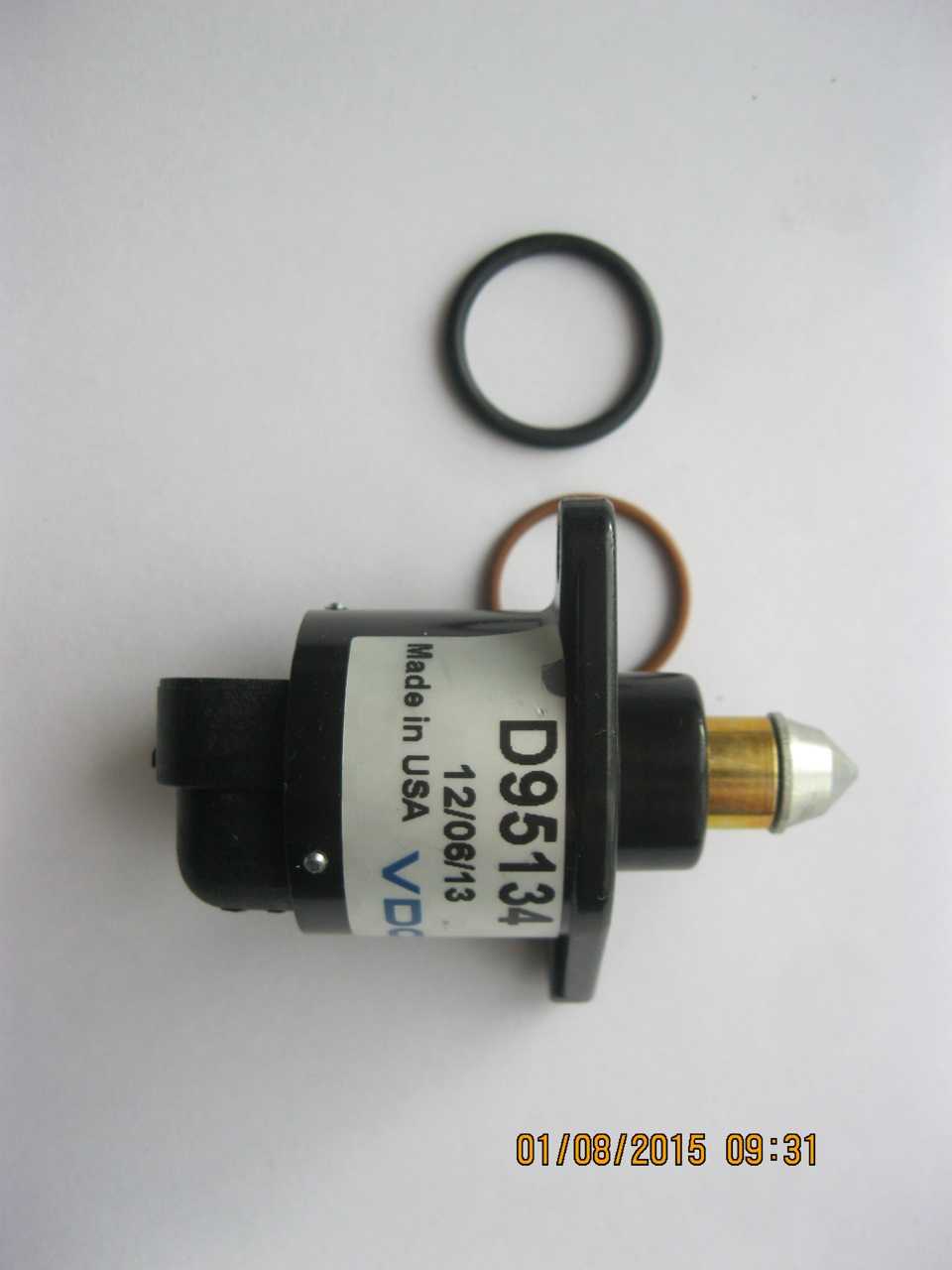

Вот пожалуй и все отличия, на коробке написано что устанавливается на автомашины семейства ВАЗ «Нива», «Шеви-Нива», «Надежда» инжекторной группы, с рабочим объемом см. Хотел установить старый, но потом подумал, если дело не в грязи, потом опять снимать дроссель, ну его нафиг, поставил новый РХХ.

Собираем всё в обратном порядке.

Не забываем про прокладку. После сборки проверяем всё ли правильно собрали и проверяем затяжку хомутов на патрубках, пытаемся завести машину. Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.

Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.

Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.

Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.

Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик 2.

Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.

При неисправности необходимо заменить его на новый. Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.

Если датчик настроен неправильно, то перенасыщенное воздухом топливо будет сильнее детонировать, быстрее раскручивая двигатель и повышая обороты. Проверка датчика так же производиться при помощи мультиметра.

Пропал холостой ход на ниве шевроле.Неисправен датчик температруы охлаждающей жидкости.

Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.

Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:

При запуске двигателя обороты будут сильно плавать.
Если включить фары или печку, обороты могут упасть ниже 500об/мин.
При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.

Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:

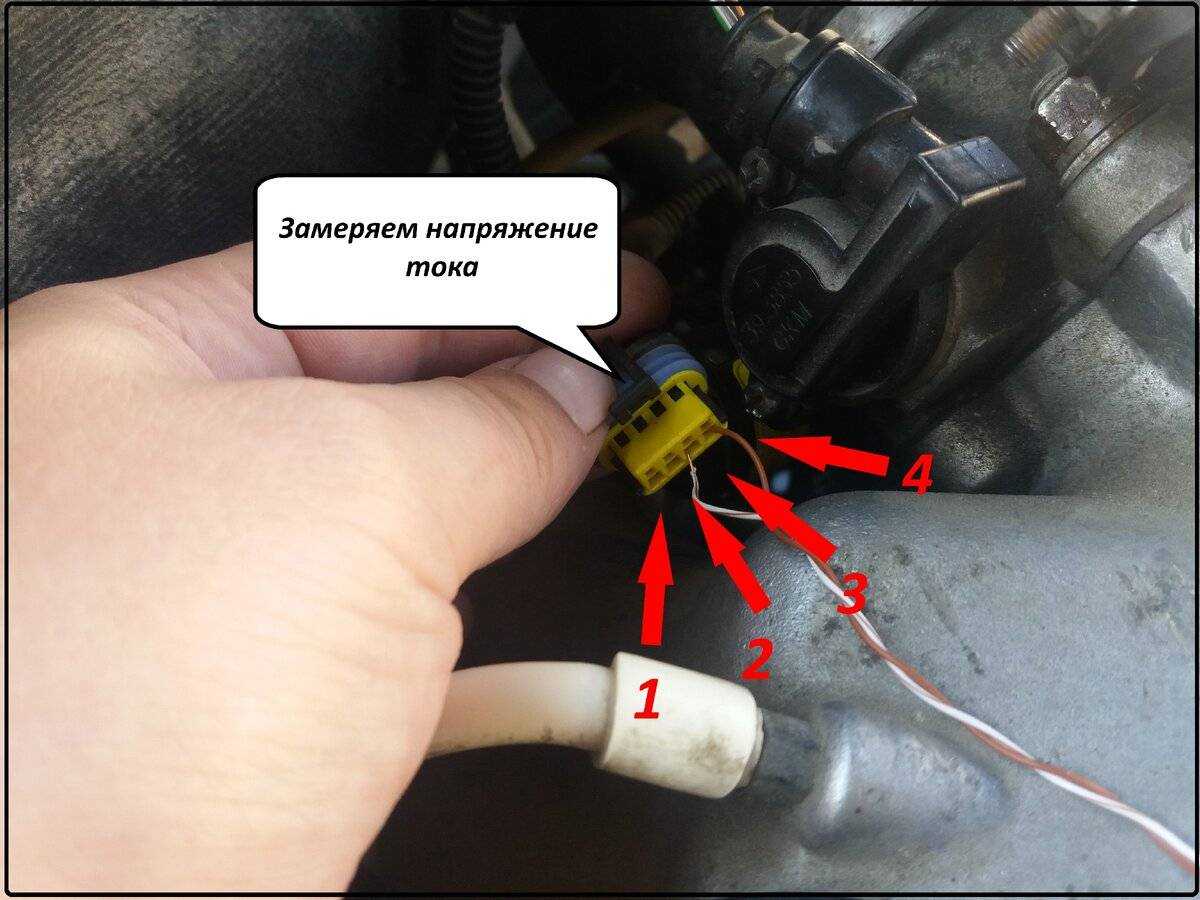

Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:

Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
Отключаем клеммы с регулятора.
Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.

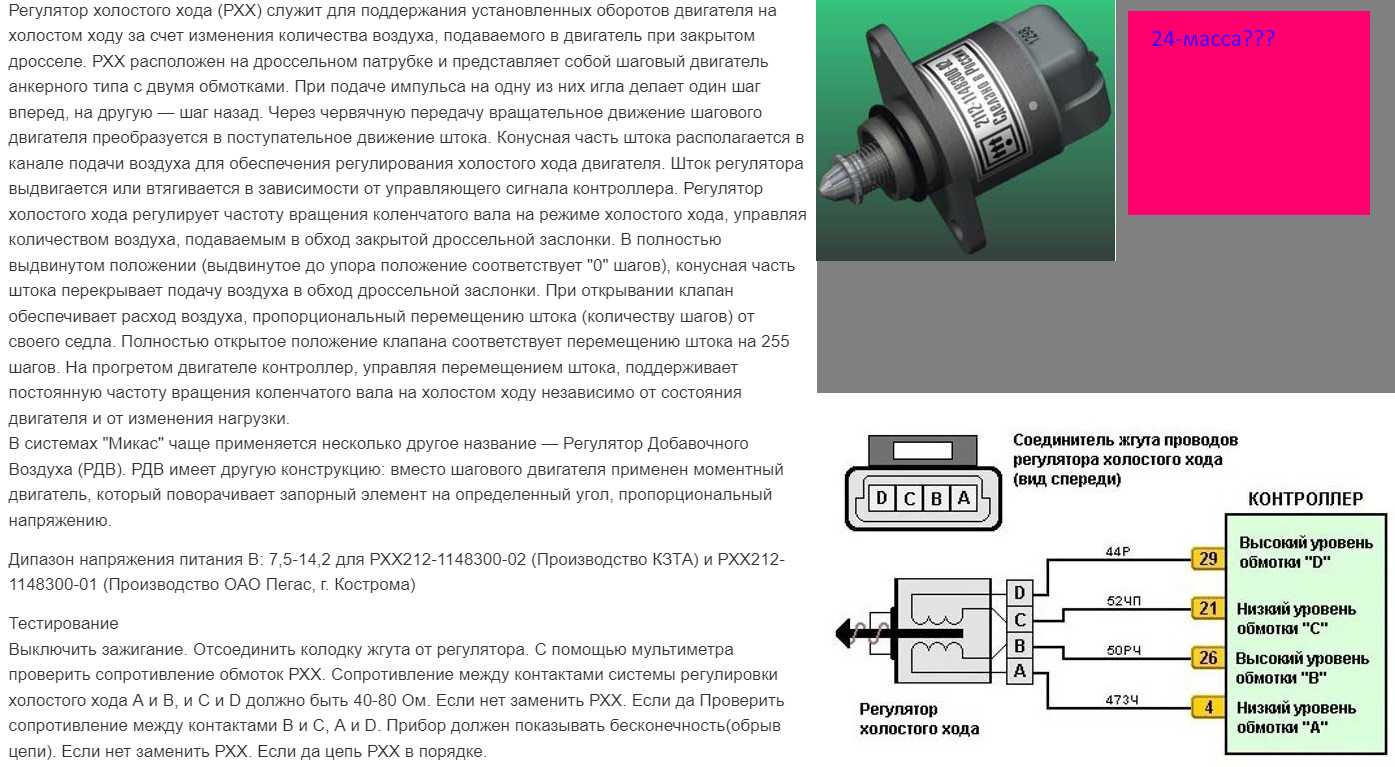

При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
Порядок замены регулятора холостого хода на Нива Шевроле.

Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:

Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
Снимаем минусовую клемму с АКБ.
Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
Снимаем клеммы с РХХ.
При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
Достаем устройство из посадочного места.

На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.

Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

Обесточить бортовую сеть (снять клемму с АКБ).
Найти регулятор (установлен на дроссельном узле).
Отсоединить проводку (предварительно воздействовав на фиксатор).
Выкрутить два винта крепления;
Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

Снимаем датчик с авто.
Подсоединяем обратно к нему колодку с проводами.
Запитываем бортовую сеть (подключаем АКБ).
Держа регулятор в руке, прикладываем к нему палец.
Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.
Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.
Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

Как заменить датчик холостого хода на ВАЗ-2108, 2109, 2114
Принцип работы, устройство и проверка регулятора холостого хода
Причины из-за которых начинают плавать обороты на холостом ходу

Неисправности РХХ

Так как работает РХХ, исходя из названия, в первую очередь на холостом ходу, то и его неисправности заметны на этом режиме. Как и у любого электромеханического узла, у регулятора холостого хода выше вероятность отказа механики. Подвижные части покрываются отложениями от картерных газов, если же на моторе установлена система УПК (рециркуляция выхлопных газов), то РХХ «коптится» еще быстрее.

Поскольку ЭБУ впрыска не может отслеживать реальное изменение проходного сечения регулятора холостого хода, то малейшие подклинивания штока или ротора заслонки моментально выдадут себя. Плавание, зависание оборотов холостого хода, невозможность запуска без педали газа указывают на то, что регулятор холостого хода подклинивает или не движется вовсе. Такие неисправности РХХ не вызывают появления каких-либо кодов ошибок в памяти ЭБУ впрыска.

Проблемы с электрической частью встречаются реже, причем обычно не в самом регуляторе, а в разъеме и проводке: обрывы, короткие замыкания, окисление контактов. Здесь уже будет установлена ошибка со стандартным кодом по OBD-II:

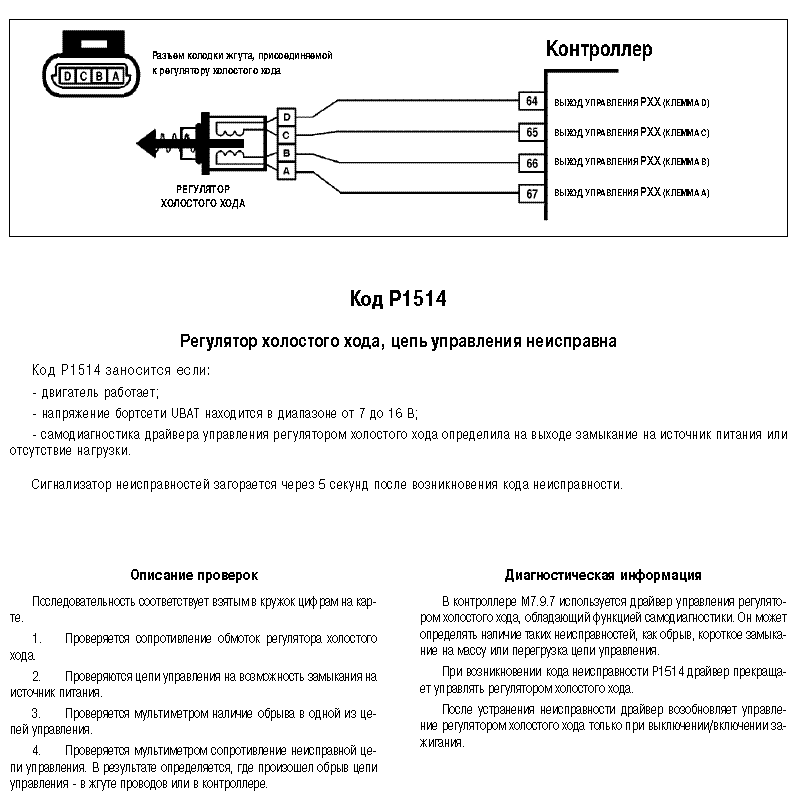

P1513 – короткое замыкание на массу.
P1514 – обрыв цепи.

Как почистить регулятор холостого хода?

Чистка проверенного РХХ рассмотрена на примере автомобиля Шевроле Нива:

Открывается моторный отсек и отключается АКБ. Для этого надо произвести демонтаж крышки воздушного фильтрующего устройства, который извлекается и убирается в сторону.
Выполняется отключение колодки от контроллера воздуха. Разъем располагается на прорезиненой толстой гофре, соединяющей впускное коллекторное устройство и крышку воздушного фильтра. Данная колодка крепится посредством специальной П-образной скобы. При демонтаже она может выскочить, поэтому надо быть внимательным.
Затем гофра отсоединяется от впускного коллектора, она фиксируется с помощью хомута. То же самое надо сделать с прорезиненым патрубком, он соединяет гофру с клапанной крышкой силового агрегата. Шланг фиксируется с помощью железной скобы.
Отсоединяется тонкий патрубок, подключенный к впускному коллекторному устройству, он демонтируется вместе с ним. Этот шланг натянут на штуцер.
Внутри патрубков можно заметить загрязнения в виде нагара и следов моторной жидкости. Все шланги подлежат очистке и промывке, после которых их надо продуть. Для выполнения задачи рекомендуется использовать специальное очистительное средство или жидкость WD-40. Главное, чтобы в комплекте с баллоном была трубка.
Сам датчик холостых оборотов выполнен в черном пластиковом корпусе и устанавливается во впускном коллекторе. От него отключается штекер и выкручиваются два болта, которые фиксируют устройство. Процедура выполняется с использованием короткой отвертки с крестовым наконечником, предварительно с болтов надо удалить следы герметика. При демонтаже устройства нужно извлечь также уплотнительное кольцо.
Выполняется очистка РХХ, для этого можно применять и топливо. Процедура осуществляется с использованием ветоши и ватных палочек. Нельзя лить в механизм много жидкости, чтобы не вывести его из строя. После каждой прочистки датчик должен окиснуть и высохнуть.
Рекомендуется удалить грязь с впускного коллекторного устройства, загрязнения убираются с помощью тряпок. Выполняется очистка посадочного места датчика холостого хода по всей глубине. Также производится удаление загрязнений со штуцера устройства.
После очистки производится сборка всей конструкции в обратном порядке. На датчик холостых оборотов устанавливается новое резиновое кольцо, после чего контроллер монтируется на место и фиксируется. К нему подключается разъем, обратно устанавливается воздушное фильтрующее устройство.

Демонтированная гофра со шлангами

Снятие РХХ из посадочного места
Очистка датчика жидкостью WD-40

Принцип работы

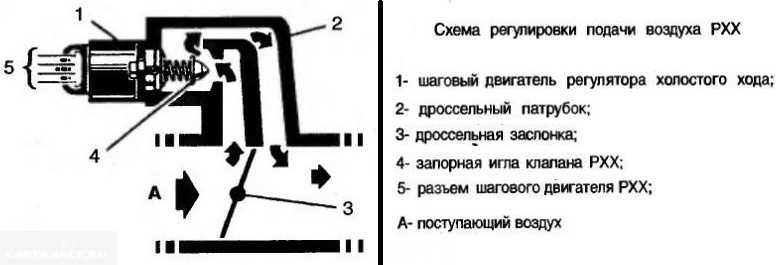

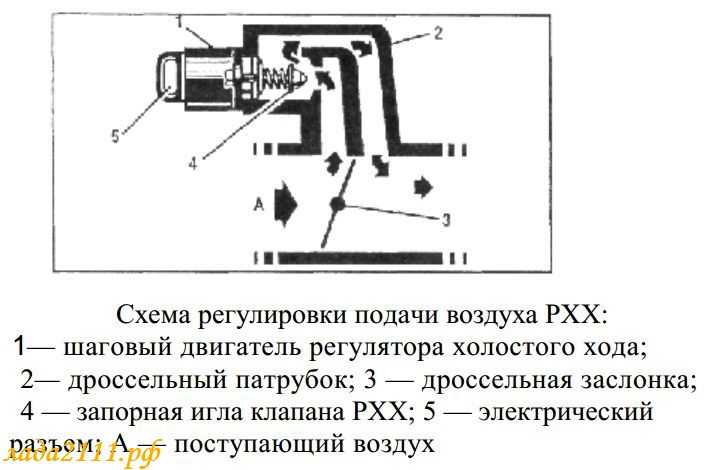

Принцип действия клапана состоит в следующем:

Блоком управления выполняется калибровка показаний датчика, если он обнаруживается в системе.
Сам контроллер представляет собой шаговый электрический мотор. Он оснащается конусной иглой, которая располагается в специальном отверстии канала заслонки дроссельного узла.
Регулятор не передает информацию на микропроцессорный модуль, но получает ее от него. Поэтому правильнее его называть не датчиком, а исполнительным механизмом — клапаном.
Блок управления определяет по сигналу от расходомера, что в горючей смеси отсутствует воздух. Затем он сравнивает эти импульсы с теми, которые передает ДПДЗ.
На регуляторное устройство поступает напряжение. Это приводит к выдвижению иглы из канала. недостающий объем воздуха подается в горючую смесь для смешивания.

Также микропроцессорный модуль получает импульсы об уровне температуры хладагента и моторной жидкости. Если двигатель запускается при низких отрицательных температурах, его необходимо прогревать, что позволит снизить износ элементов и узлов трения. Чтобы обогатить смесь, канал датчика холостого хода приоткрывается, для этого водителю не нужно жать на газ.

В начале работы устройства алгоритм действия такой:

Ключ прокручивается в замке, зажигание активируется.
Шток выдвигается до упора. Благодаря этому игла перекрывает байпасный канал.
При упирании штока в калибровочное отверстие блок управления начинает отсчитывать шаги назад.
Выполняется подача напряжения на обмотки. В результате клапан возвращается в изначальное открытое состояние.

Число обратных шагов настраивается при прошивке блока управления, этот показатель может изменяться в зависимости от модели устройства. К примеру, на ЭБУ Бош он составляет 50 шагов, а на модулях Январь — 120.

Пользователь Дмитрий Шарк рассказал вкратце о принципе действия, а также о диагностике контроллера холостого хода.

https://youtube.com/watch?v=Ai7I4v7_dwM

Инжектор

На входе коллекторного устройства в инжекторных двигателях используется дроссельная заслонка. Она оснащается индивидуальным контроллером определения положения в конкретный момент времени.

Когда выполняется запуск двигателя или силовой агрегат останавливается, происходит следующее:

Микропроцессорный модуль получает данные об оборотах вращения.
Затем блок управления анализирует работу силового агрегата, уточняет целевое назначение.
Показания от контроллера дроссельной заслонки и воздуха сравниваются. Блок управления определяет, закрыта заслонка или нет. Также он может «понять», какая в цилиндры силового агрегата поступает смесь — обедненная или обогащенная.
Происходит открытие клапана РХХ. Воздушный поток подается в обход заслонки. Это обеспечивает возможность поддержания оборотов на определенном уровне, запрограммированном заранее.

По факту в этом процессе участвует несколько устройств системы зажигания. Если двигатель автомобиля останавливается или глохнет из-за неполадок, проверка работы осуществляется вручную. Это связано с тем, что обратной связи у РХХ и системы диагностики нет.

Дизельные силовые агрегаты не оснащаются дроссельной заслонкой, поэтому в них не используются датчики холостого хода, они бесполезны.

Пользователь Alex ZW подробно рассказал о принципе действия контроллера РХХ в автомобиле.

https://youtube.com/watch?v=B3sKh9GvJZo

Неисправности датчика холостого хода

Особенность датчика холостого хода в том, что невозможно отследить возникновение неисправности из-за работы бортового компьютера. Система не распознает неисправность, поэтому придется все делать вручную.

Есть несколько контрольных признаков, которые могут указывать на проблемы с датчиком ХХ:

Автомобиль часто останавливается на холостом ходу;
Есть такое явление, как плавающие обороты;
При запуске холодного двигателя повышенная скорость отсутствует;
Если передача выключена, двигатель может самопроизвольно остановиться.

На бортовом компьютере тоже есть несколько ошибок, но полагаться только на них не стоит.

Код ошибки

Чем он занимается

Низкие обороты холостого хода

Повышенная частота вращения холостого хода

Многие путают признаки отказа РХХ с датчиком положения дроссельной заслонки. На самом деле симптомы очень похожи. Но суть в том, что бортовой компьютер сообщает о выходе из строя датчика положения, а что касается IAC, то он тихий.

Способы диагностики перед заменой РХХ

Перед тем как приступить к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 является неисправный РХХ. Для этого есть два основных способа проверить состояние устройства.

Изучите оба варианта, чтобы понять, какой вариант диагностики лучше всего подходит для вас.

Первый способ проверки состояния устройства

Приобретите тестер, если у вас его раньше не было.
Отсоедините DXX от ремня безопасности.
Если у вас двигатель 1,6 л, обязательно отсоедините крепеж дроссельной заслонки и отодвиньте его примерно на 1 дюйм от ресивера.
С помощью вольтметра проверьте, подается ли напряжение на регулятор. Минус подключается к земле, а плюс идет к колодке – используйте контакты AD.
При включенном зажигании тестер должен показать минимум 12 Вт.
Если нет напряжения, значит проблема в силовой цепи или электроагрегате автомобиля.
Если напряжение есть, но оно значительно меньше 12 Вт, это свидетельствует о низком уровне заряда батареи. Убедитесь, что вы перезаряжаете аккумулятор.
Убедившись в реальной работе цепочки, приступаем к изучению самого DXH. На этом этапе выключают зажигание.
Подключите клеммы к тестеру попарно AB и CD по очереди. Нормальное сопротивление должно быть около 53 Ом.
Поменяйте пары на AC и BD. При измерении сопротивление должно быть бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, можно предпринять несколько действий:

Очистите контакты, дроссельную заслонку, коническую иглу и другие элементы датчика с помощью очистителя карбюратора. Их нетрудно найти и дешевле специализированных чистящих средств;
Если есть возможность, попробуйте отремонтировать РХХ;
Если ремонт не может быть произведен, замените старый датчик новым регулятором.

Второй способ проверки состояния устройства

Для этого варианта тестирования вам понадобится простой тестер, который вы легко сможете сделать самостоятельно. Предлагаем соответствующие видеоинструкции

Теперь поступим следующим образом.

Отвинтите крепежные винты регулятора и снимите его с гнезда. Вы уже знаете, где находится DXH.
Отсоедините регулятор от основного башмака и приложите палец правой руки. Кроме того, файл index. Не нужно прилагать много усилий и создавать набор.
Нюанс нанесения пальца заключается в характеристиках самого регулятора, на конце которого находится игла конусообразной формы.
Если двигатель перестал работать, то при исправном РХХ игла полностью выходит.
Один палец позволит вам почувствовать легкую дрожь при включении зажигания.
Если этого разряда нет, устройство вышло из строя.

Максимальное расстояние от выступающей головки стержня до фланца – 23 миллиметра. Покупая новый РХХ, обязательно учитывайте это.

Как выбрать РХХ

При проверке датчика удалось обнаружить, что устройство вышло из строя и требует замены. Но что выбрать взамен?

Сегодня для ВАЗ 2114 особенно востребованы два типа устройств от разных производителей – ОМЕГА и КЗТА.

В случае с OMEGA обратите внимание на номер 21112-114830. Если вы решили выбрать KZTA, вариант для вас имеет каталожный номер 2112-1148300-04

Последние два числа могут быть разными, и это очень важный момент. Если ваш номер IAC заканчивается на 01, не меняйте его на 03, иначе вы просто потратите деньги зря. Устройство заменяется на аналогичный или более поздний номер – 01 заменяется на 01 или 02 и т.д.

Стоимость МАК составляет порядка 300-400 рублей в зависимости от региона и конкретного магазина. Будьте осторожны, ведь сейчас на рынке огромное количество подделок.

чистим КХХ — Honda Fit, 1.3 л., 2006 года на DRIVE2

Вообщем, чистка дросельной заслонки проблему не решила и чем больше я ездил, тем чаще возникала проблема с оборотами. :(Начитался и решил почистить КХХ. Как добраться до него можно посмотреть в предыдущей записи. КХХ прикручен прямо внизу дросельной заслонки. К ниму подходят 2 патрубка с охлаждающей жидкостью.

1. ОБСТУЧИТЕ ВИНТЫ! Обильно смочив винты проникающей смазкой, молотком слегка постучать по головке винта. Винты очень мягкие — легко срываются грани. Я один сорвал. Пришлось делать его под плоскую отвертку.

Разбираем узел, видим ось с сильно намагниченным цилиндрическим ротором на конце

Обязательно обратите внимание на то, что ротор имеет ограничитель хода, который при сборке должен попасть в сектор на колпачке электропривода-статора. Я делал отметки маркером, чтобы при сборке всё вошло на свои места.Также нам открывается доступ к одному из подшипников оси клапана

Полости клапана тщательно очищаем от отложений и гари. ПРОДУВАЕМ сжатым воздухом, при этом ротор с заслонкой-шибером очень хорошо раскручивается.Крутится он абсолютно легко и весело только до того момента, пока не высохнет клинер в подшипниках. Вот она наша общая ОШИБКА!

Вместе с нагаром и грязью карбклинер вымывает и всю смазку из закрытых подшипников. И после такой процедуры мы создаем еще больше проблем, чем было ДО чистки.

Так вот, из имеющихся в моем распоряжении проникающих смазок я остановил свой выбор на синтетическом моторном масле (5W40). Синтетическое масло плохо испаряется, тем более в закрытом подшипнике никуда оно не денется.

При помощи шприца я закапал по паре капель масла вдоль внутренней обоймы(там щелочка между крышечкой и обоймой) в один подшипник и во второй способом указанным на фото и подержал вертикально клапан пока масло не уйдет внутрь. При прокручивании оси за ротор масло распределилось внутри подшипников и я получил практически новый узел!

Сборка проблем не составляет…

Делал всё по инструкции honda-fit.ru/forums/index.php?showtopic=16307, фотки от туда же.Спасибо Виталян, за подробный отчет. Очень помог.

А так же, хочу выразить благодарность raismaskov за ссылку.

Цена вопроса: 180 ₽ Пробег: 94300 км

Page 2

Разбираем узел, видим ось с сильно намагниченным цилиндрическим ротором на конце

Сборка проблем не составляет…

А так же, хочу выразить благодарность raismaskov за ссылку.

Цена вопроса: 180 ₽ Пробег: 94300 км

www.drive2.ru

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.
