Замена ремня генератора Mitsubishi Lancer
Процедура сама пор себе не сложна, но некоторые крепёжные детали расположены неудобно, так что придётся сильно постараться, чтобы не уронить инструмент или болты. Пошаговый алгоритм снятии изношенного ремня:
- демонтируем правое переднее колесо;
- откручиваем и снимаем бачок ГУР и расширительный бачок;
- демонтируем правый пыльник;
- ослабляем болты крепления насоса рулевого гидроусилителя;
- откручиваем болт натяжителя для ослабления ремня ГУР;
- двигаем насос в сторону кабины, снимаем ремень;
- ослабляем болты крепления генератора;
- откручиваем на пару сантиметров болт натяжителя;
- сдвигаем генератор к ГУР, снимаем ремень.
Установка новых ремней производится в порядке, обратном описанному.
Натяжку ремня Mitsubishi Lancer следует производить без фанатизма: слишком большое натяжение вредно не меньше, чем провисание.
Регулировку ремня осуществляют с помощью натяжителя, для ремня генератора прогиб, определяемый при нажатии на самое длинное колено с усилием 50 кгс, должен составлять 8-10 мм. Для ремня ГУР оптимальный диапазон прогиба – 6-9 мм при приложении усилия в 10 кгс. Для более-менее точного определения требуемой силы подтяжки ремня при отсутствии динамометра можно использовать кухонные пружинные весы.
Проверка ротора
Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе). Для этого присоедините измерительные щупы к контактным кольцам.
Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.
- Если сопротивление не показывает совсем, то в обмотке обрыв.
- Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
- Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.
Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.
Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.
Соблюдайте меры предосторожности при работе с высоким напряжением !
Как проверить генератор на машине, не снимая
Проверить
генератор можно без демонтажа с автомобиля – например, диагностировать качество
втулок (подшипников). Проверка проводится при неработающем двигателе. Снимите
ремень и прокрутите рукой вал агрегата. Движение вала в подшипниках должно
проходить без люфта, плавно, без рывков.
Проверка натяжения ремня генератора
Проверка натяжения ремня генератора
Без
демонтажа генератора проверяют ремень и его натяжение. На современных
автомобилях используется автонатяжитель – узел автоматически подтягивает
ремень, но, если шкив износился, и есть трещины, неисправность приведет к
обрыву ремня. Это остановит генератор и может стать причиной поломки системы
ГРМ. Если шкив натянут слабо, слышится характерный свист, вал генератора не
вращается с нужной скоростью – это грозит тем, что АКБ не будет полноценно
заряжаться.
Проверить
подшипник на износ можно на слух. При нормально натянутом ремне после включения
мотора слышится гул, свист в районе генератора. Это признак того, что в
подшипнике выработана обойма. Причина –
износ, попадание влаги, коррозия.
При
неисправном реле регулятора на АКБ не поступает ток для подзарядки, но возможна
и обратная проблема – перезарядка АКБ. При систематическом перезаряде батареи в
аккумуляторе начинает выкипать электролит, первые признаки неисправного реле –
белые потеки электролита на корпусе батареи. Для точной проверки используют
мультиметр, которым проверяют напряжение на клеммах при заглушенном моторе – на
исправном узле параметр должен находиться в пределах 12,5-12,7 В. Снятый
генератор разбирают и проверяют главные узлы.
Как разобрать в ВАЗ-2107 генератор
- ключ рожкового или накидного формата, рассчитанный на 19;
- трещотка, оснащенная удлинителем;
- головки размером 8 и 10;
- молоток.
После того как они выкручены, следуйте такой пошаговой инструкции:
- Переверните агрегат и слегка прижмите концы болтов. Ваша задача, чтобы шляпки крепежей проникли между лопастями шкива, только так его можно закрепить в неподвижном состоянии.
- Вооружившись ключом 19, отверните гайку фиксации шкива, хорошо закрепив генератор ВАЗ-2107 в неподвижном положении.
- Далее разъедините 2 части приспособления, сделать это легко, если простучать молоточком по уху крепежа. В руках у вас должны остаться две части: ротор и шкив, а также статор и обмотка.
- В роторе располагается шкив, который нужно снять, потянув на себя.
- Проявляйте бдительность – после снятия шкива шпонка уже не зафиксирована и может потеряться, поэтому извлекайте ее аккуратно и пока отложите в сторону.
- Вытащите ротор с подшипником. Если нужно заменить старый ротор на новый, самое время это сделать. Новое приспособление стоит в автомагазинах 350 рублей. Если нужно заменить обмотку и статор, тогда придется выложить немного больше – 400 рублей.
Проверки с демонтажем генератора
Демонтаж генераторы осуществляют в том случае, если однозначно установлено, что он неисправен.
Первоначально проводится осмотр, который показывает отсутствие механических повреждений корпуса, нормальное состояние электрических выводов и других компонентов.
Нагар на токосъемных кольцах — хороший индикатор межвиткового короткого замыкания обмоток ротора.
Ещё кое-что полезное для Вас:
- Как поменять ремень генератора на Рено Логан самому?
- Когда требуется замена ремня генератора и как это сделать
- Перегрев двигателя: причины, признаки, последствия
Проверка сопротивления обмоток
Для проверки сопротивления обмоток мультиметр переключают в режим измерения сопротивления.
Для определения сопротивления обмотки ротора щупы мультиметра подключают к токосъемным кольцам. Показания прибора равняется 10 Ом.

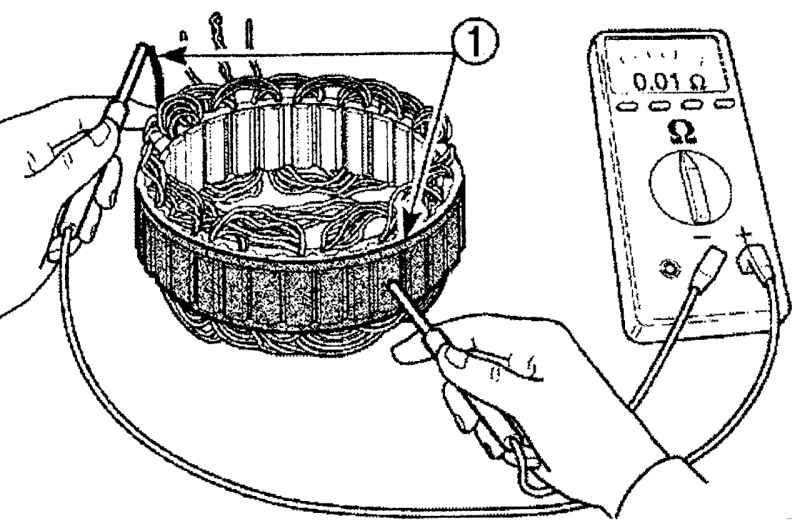

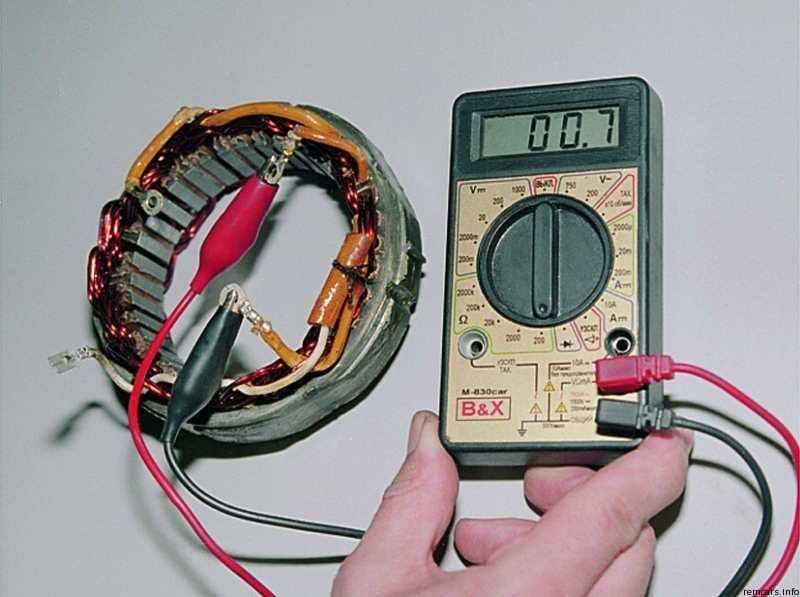

Статорная обмотка проверяется только после отключения соединительных проводов от клемм. Измеряют как сопротивление между свободными концами обмоток, так и между свободным концом и общей точкой. Статор считается исправным, если
- сопротивление отдельной обмотки находится в интервале 5 — 15 Ом;
- сопротивление между свободными концами обмоток вдвое превышает сопротивление отдельных обмоток;
- сопротивление обмоток одинаково.
Щетки
Проверка щеток осуществляют методом визуального осмотра. Исправные щетки должны свободно перемещаться по направляющим и не иметь сколов. При большой степени износа их меняют на новые.
Опорные подшипники
Ротор генератора смонтирован на опорных подшипниках. Их состояние проверяют при снятом со шкива ремне. При исправных подшипниках ротор вращается свободно, а его проворачивание не требует никаких усилий. Если же обнаруживается люфт, то подшипники подлежат замене.
Проверка конденсатора на работоспособность
Грубую проверку конденсатора можно провести, зарядив его в течение нескольких секунд напряжением, не превышающим указанный на нем максимум, после чего замыкая его контакты изолированным от рук железным предметом. При исправности конденсатора, т.е. при его способности заряжаться и сохранять заряд, должна появиться искра.

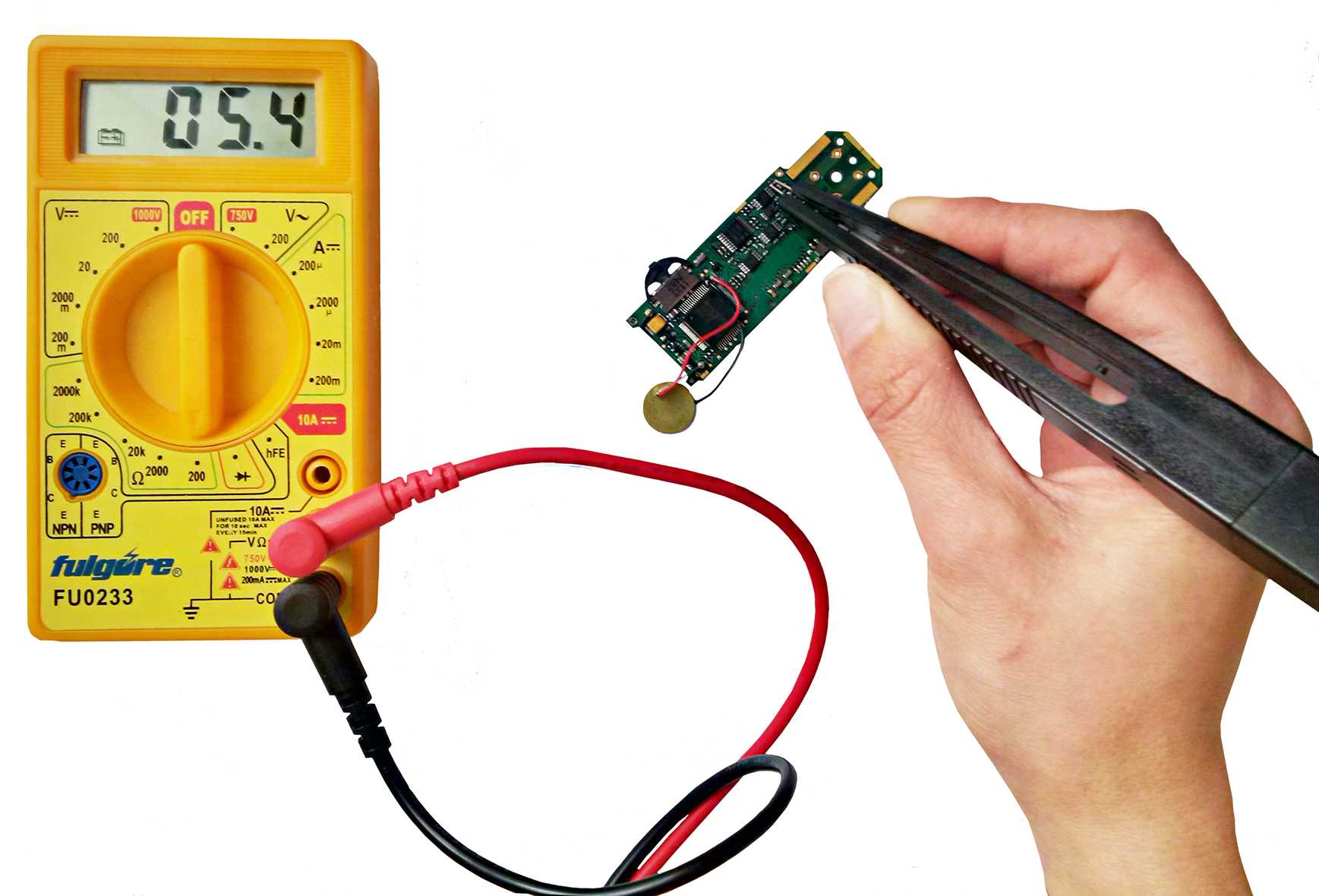

Перед тем, как проверить конденсатор мультиметром, необходимо уточнить, что они бывают полярные, т.е. подключать которые нужно строго в соответствии с указанной на выходах полярностью, и неполярные.
Тест полярного конденсатора.
Вначале замыкаем контакты конденсатора, снимая хранящийся в нем заряд. Необходимо поставить контрольный прибор на прозвон и измерение сопротивления. После чего подсоединяем контакты омметра в соответствии с полярностью конденсатора. Исправный конденсатор начинает заряжаться, показатель сопротивления будет расти, пока не начнет стремиться к бесконечности. Такие результаты у работающего конденсатора.
Для обустройства каналов под проводку и трубопровод используют штроборез. Этот инструмент совсем не обязательно приобретать в готовом виде в магазине. Намного экономичнее будет изготовить шртоборез своими руками из болгарки и других подручных элементов.
Любому радиолюбителю и электрику будет полезным знать разные характеристики мелких деталей и другого электрооборудования. Например, о принципах работы регулятора мощности на симисторе можно прочитать тут, а эта статья раскрывает особенности цветовой маркировки резисторов.
Неработающий конденсатор будет:
- вызывать у омметра писк и показывать нулевое сопротивление;
- сразу показывать бесконечное сопротивление.
Тест неполярного конденсатора.
Выставляем на контрольном приборе значения мегаома и касаемся его контактами выводов конденсатора. При малых значениях сопротивления (менее 2 мОм) конденсатор, скорее всего, находится в нерабочем состоянии.
Тест лампой
Проверка лампой – это тестирование генератора с помощью «противотуманки». Задача диагностики – определить, правильно ли вращается генератор при воздействии на него оборотов дрели. Лампочка в данном случае играет роль индикатора – если генератор будет вращаться нормально, то она (лампочка) должна загореться.
Лампа для проверки генератора
Важно знать, что исправный генератор должен выдавать напряжение в пределах 14.1-14.5 V. И при этом вольтаж не должен скакать, иметь перепады
Другими словами, напряжение должно быть стабильным.
Для осуществления этого вида тестирования автогенератор придется с машины демонтировать, и проделать следующие действия:
- зажать его в тисках так, чтобы было удобно работать;
- интегрировать с генератором батарейку.
Крайне рекомендуется при подключении батарейки к генератору быть внимательным и не перепутать контакты. Неправильное подключение приведет к замыканию, что запросто спалит динамо.
Также советуем перед диагностикой узнать тип генератора. Как известно, они бывают разными в плане подключения. Имеется ввиду, что у агрегатов может быть разное число контактов. Различают 2-контактные, 3-контактные или 4-контактные генераторы.
4-блоковые генераторы содержат вот такие контакты:
- плюс постоянного типа, отмечаемый латинской S;
- плюс, связанный с ЗЗ — IG;
- контакт для блока управления, отмеченный М;
- для контрольной лампы – L.
Продолжаем ряд действий:
- от аккумуляторной батареи к обоим «+» динамо проводится плюсовой кабель;
- лампа со значением 50 Вт интегрируется к нужному контакту;
- на лампу подается напряжение;
- генератор вращается с помощью дрели;
- тестируется свечение индикатора.
Итак, если лампочка ярко светится и напряжение на динамо в пределах нормы, то генератор целиком исправный. В любом случае, он способен подзаряжать АКБ.
Связь генератора с АКБ – важный тандем. Ни в коем случае нельзя отсоединять батарею на работающем автомоторе! Спросите, почему? Это нагружает излишне стабилизатор напряжения и генератор, что вызывает сбой в общей системе. Это даже видно по индикатору: если тестируемую лампу отсоединить от аккумулятора, то при исправном динамо она будет продолжать светиться, но стабильности напряжения более не будет.
Коротит генератор или нет
Нельзя отсоединять аккумулятор также по причине банального замыкания. КЗ спалит не только сам агрегат, но и электронные блоки, установленные в авто.
Итак, правило не скидывать ни при каких условиях клеммы с АКБ, должно быть обязательно выбито в список основных канонов автомобилиста. Неправильно поступают любители «прикуривать» батарею, что часто происходит в зимнее время года. Держите в машине зарядник, и не испытывайте судьбу. Раз, другой повезет, а на третий можно спалить всю электросистему.
Выявление неисправностей регулятора напряжения
Снимаем и отсоединяем провода от детали. Проводим осмотр состояния щеток. Они не должны иметь значительные дефекты и сколы. В направляющих каналах щеткодержателя, щетки генератора должны перемещаться свободно. При выступлении их за кромку меньше 5 мм, регулятор генератора следует поменять.
Проверка производится с помощью аккумуляторов и 12-ти вольтовой лампочки. Напряжение второго источника питания должно быть не менее 15 В., поэтому к автомобильному аккумулятору последовательно подключаем батарейки и доводим значение до нужного. Плюс от 1-го источника питания крепим к выходному контакту, минус закрепляем на массу.
Лампочка устанавливается между щеток. При подключении источника в 16 В. она не должна гореть. При более слабом аккумуляторе она горит. При нарушении правильного горения, регулятор следует заменить.
Замена генератора на Mitsubishi Lancer
Процедура снятия генератора достаточно проста и выполняется по стандартному алгоритму.
- отсоединяем отрицательную клемму АКБ;
- откручиваем болт, которым генератор крепится к натяжной планке;
- отсоединяем фишку разъёма жгута проводов генератора;
- откручиваем силовой провод, предварительно сняв защитный колпачок;
- отпускаем на пару оборотов нижний болт крепления генератора;
- сдвигаем его к мотору, чтобы ослабить натяжение ремня и снять его;
- откручиваем нижний болт полностью;
- вытаскиваем генератор из автомобиля.
Монтаж и подключение генератора выполняются в обратном порядке.
Разборка автомобильного генератора
Разборка генератора не вызовет затруднений. Для этого нужно
| Снять генератор с автомобиля, очистить от загрязнений |
| Если потребуется добраться до переднего подшипника, открутите гайку крепления приводного шкива и снимите его. Не потеряйте шпонку. |
| Открутив крепежные винты, снимите регулятор напряжения и щеткодержатель |
| Открутите минусовой вывод генератора |
| Снимите шпильки, стягивающие части двигателя между собой |
| Используя отвертку как рычаг, отделите заднюю крышку от магнитопровода генератора и снимите ее. |
| Снимите диодную сборку с радиатором охлаждения |
Разборка корпуса генератора
Конструкции генераторов для разных автомобилей отличаются друг от друга, подробнее процесс разборки описывается в инструкциях по ремонту. Перед разборкой корпуса рекомендуется пометить маркером взаимное расположение деталей, чтобы потом собрать их так же.
Устройство генератора
| 1 | Шкив |
| 2 | Передний подшипник |
| 3 | Передняя часть корпуса |
| 4 | Задний подшипник |
| 5 | Ротор |
| 6 | Статор |
| 7 | Задняя часть корпуса |
| 8 | Защитный кожух |
| 9 | Диодный мост на радиаторе охлаждения |
| 10 | щеткодержатель |
Рассмотрим критерии исправности отдельных узлов генератора.
Щетки и щеткодержатель
У исправного щеткодержателя щетки должны пружинить. Если пазы в нем забиты графитовой пылью, ее удаляют. Если щетки изношены и имеют недостаточную или неодинаковую длину, узел требует замены.

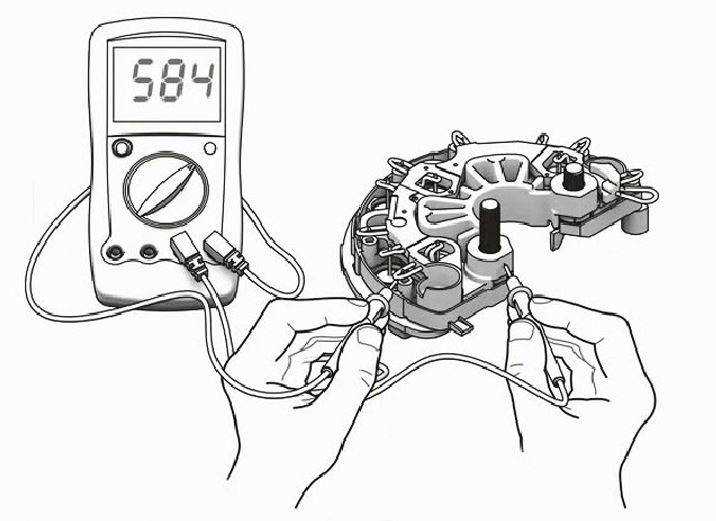

Диодный мост
Между элементами диодной сборки не должно быть загрязнений, нарушающих изоляцию. Исправность диодов проверяется тестером: в прямом направлении их сопротивление составляет десятки Ом, в обратном – бесконечность. Сопротивление в обратном направлении измеряется на максимальном пределе измерения сопротивлений. Если мультиметр не покажет обрыв – диод неисправен.
Расположение диодного моста на генераторе

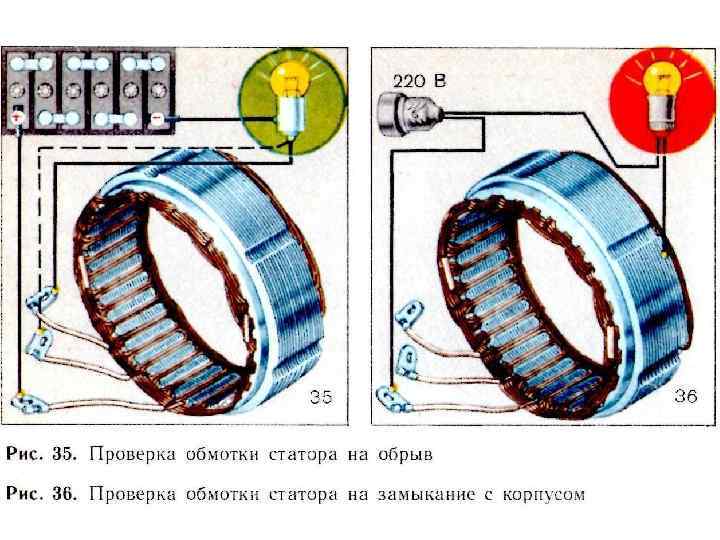

Обмотка статора
Обмотки статора не должны иметь механических повреждений и электрической связи с корпусом. Обрывы в них – редкость, так как провод используется толстый. Измерение изоляции относительно корпуса лучше произвести мегаомметром.
Ротор генератора
Проверяется сопротивление обмотки ротора тестером. Если обрыва нет, витки не потемнели и мультиметр не показывает чистого нуля – ротор исправен. Лучше сравнить измеренное сопротивление с паспортным или с сопротивлением ротора исправного генератора.
Поверхность контактных колец ротора должна быть ровной и гладкой.
Статор и ротор генератора
Регулятор напряжения
Он проверяется только заменой на новый. Для большинства моделей регулятор меняется без снятия генератора с автомобиля.

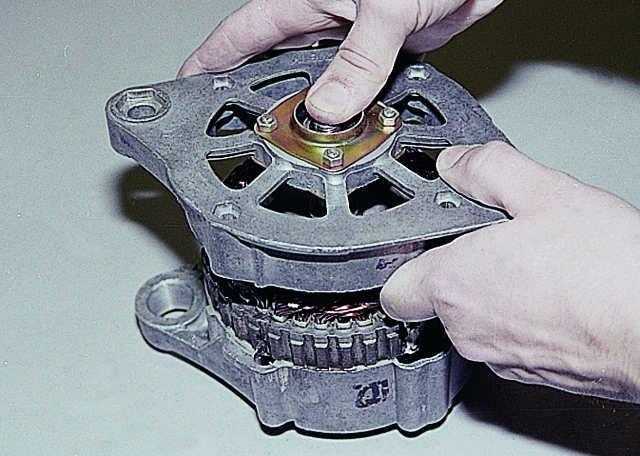

Подшипники
У генератора два подшипника: передний и задний. Зазоры в них проверяются стандартными методами
Но стоит обратить внимание и на плотность посадки подшипников в корпус генератора, изготовленный из силумина. Если подшипник «сидит» в своем месте слабо, а вставляется и вынимается без применения инструмента, генератор придется менять
При чрезмерном натяжении приводного ремня больше страдает передний подшипник. Увеличение зазоров в телах качения приводит к появлению затирания ротора о статор, повреждениям магнитопроводов и обмоток. Если к подшипникам есть хотя бы минимальные претензии, их лучше заменить. При выходе их из строя ремонт обойдется намного дороже.
Снятие, разборка, сборка и установка генератора Subaru Legacy Outback
Снятие, разборка, сборка и установка генератора

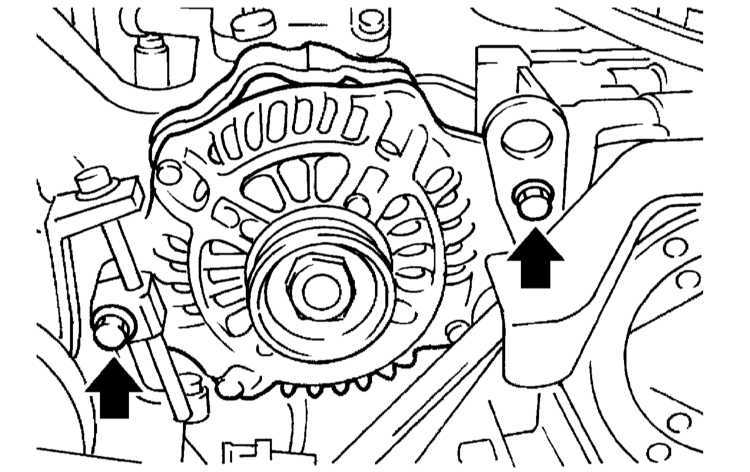

СНЯТИЕ
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||
|
Разборка и сборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Феном прогрейте участок (A) задней крышки генераторной сборки до 50°С.
2. Выверните четыре сквозных болта. При помощи пары подходящих отверток с плоскими жалами, отделите переднюю крышку от статора.
A — Передняя крышка
B — Статор
C — Отвертки
3. Зажмите якорную сборку в тиски с мягкими губками, и отпустите гайку крепления шкива.
4. Распаяйте соединение между выпрямителем и обмоткой статора для снятия последней.
Время прогрева соединения не должно превышать 3 секунды, — более продолжительное тепловое воздействие может привести к выходу выпрямителя из строя.
5. Выверните винты крепления сборки регулятора напряжения к задней крышке, затем отпаяйте регулятор от выпрямителя.
6. Отпаяв токопроводные косы, снимите щетки.
7. Отдайте гайку и снимите изолирующий вкладыш клеммы «B», затем снимите выпрямитель.
A — Гайка
B — Задняя крышка
C — Выпрямитель
8. Сборка производится в обратном порядке
Обратите внимание на следующие моменты:
a) Перед сборкой заправьте пальцем щетки в держатели и закрепите их в этом положении, просунув проволоку (A) диаметром 2 мм и длиной 40 ± 5 мм в специальное отверстие в задней крышке.
Не забудьте удалить проволоку после завершения сборки!
b) Нагрейте посадочное гнездо в задней крышке генератора до 50 ÷ 60°С и запрессуйте в крышку задний подшипник.
Перед установкой подшипника тщательно протрите его, полностью удалив все следы смазки;
c) Закончив сборку, вручную проверните шкив генератора, проверяя плавность вращения якоря.
1 — Проволока
2 — Задняя крышка
УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
Видео про «Снятие, разборка, сборка и установка генератора» для Subaru Legacy Outback
https://youtube.com/watch?v=-oaZzI2eSOM
Генератор Субару аутбек.Наращиваем щётки.Один из вариантов ремонта
https://youtube.com/watch?v=kuJsyJptSP0
Самостоятельный ремонт генератора автомобиля Субару на примере Subaru Legacy 4th generation
Гудит подшибник на генераторе. Двигатель ez30
Какие неприятности могут случиться с ремнём и генератором
Если ремень начал свистеть? его нужно заменить, ибо его ослабление или чрезмерная натяжка приводит к быстрому износу, что можно оценить посредством визуального осмотра. Ощутимый люфт натяжного ролика – повод к его безусловной замене, иначе его может заклинить, что тоже грозит многими неприятностями, как и обрыв ремня.
Но и сам генератор не вечен, особенно часто автовладельца сталкиваются с изношенными щётками. Нередко «летят» подшипники, намного реже – регулятор напряжения и диодный мост. Нечасто приходится сталкиваться и с обрывом обмотки ротора и статора, но это самая серьёзная неисправность, требующая замены генератора в сборе.
Ремонт автомобильного генератора: признаки неисправности
Если напряжение, вырабатываемое генератором, становится меньше напряжения на аккумуляторной батарее, или пропадает, в салоне автомобиля загорается лампа «Отсутствие заряда батареи». Появление этого сигнала указывает на необходимость проведения ремонта.
Принципиальная схема зарядки аккумулятора автомобиля
Есть неисправности, появление которых не влечет за собой появление сигнала. Внезапный разряд аккумуляторной батареи происходит в следующих случаях:
- при кратковременных поездках на небольшие расстояния с большим количеством включенных электроприборов в автомобиле;
- оставление автомобиля на стоянке на длительное время с включенной автомагнитолой (светом в салоне, фарами);
- неисправном регуляторе напряжения генератора;
- плохим контактом «массы» между минусом генератора и аккумулятора.
На последней неисправности остановимся поподробнее. В автомобилях минусовой вывод батареи подключается к кузову. Минусовой вывод генератора через корпус связан с двигателем, который тоже подключается к кузову гибкой связью. Нарушение этой связи или коррозия кузова приводят к появлению сопротивления на пути тока заряда. При напряжении 12 В оно существенно влияет, ограничивая этот ток. При этом контроль заряда батареи никак не реагирует на проблему. Но батарея заряжается неэффективно.
Признаки снижения заряда батареи:
- на холостых оборотах двигателя при работе реле указателя поворотов напряжение в бортовой сети ритмично изменяется. Это видно по вольтметру на приборной панели (если он есть) или по свету фар.
- внезапный отказ в работе втягивающего реле стартера, исчезающий после подзарядки аккумулятора;
- напряжение, измеренное на батарее при заведенном двигателе, низкое и зависит от подключенной нагрузки.
Устраняется такой дефект соединением корпуса двигателя автомобиля с точкой подключения поводка от минуса батареи проводом, сечением 10-25 мм2. Его можно изготовить самостоятельно (для этого понадобятся два наконечника типа ТМЛ соответствующего сечения) или купить в магазине.
Признаки слабой зарядки генератора
Для того чтобы понять, что генератор не обеспечивает нормальную зарядку, необязательно производить замеры, определить неисправность можно и по различным признакам:
- во время работы двигателя промаргивает или загорается контрольная лампа зарядки на панели приборов;
- под нагрузкой (включение фар, обогревателя заднего стекла и др.) падают обороты двигателя;
- тускло горят фары, особенно это заметно при включении дальнего света;
- при увеличении оборотов двигателя слышен свист, причиной которого является слабо натянутый приводной ремень, поэтому падает и зарядка.
Контрольная лампа состояния бортовой сети обязательно должна загораться при включении зажигании и гаснуть на заведенном двигателе. Если лампа на панели приборов вообще не зажигается, возможно, она перегорела, ее необходимо заменить. Световые индикаторы сейчас устанавливаются практически на всех современных автомобилях, раньше для контроля за состоянием электросети в основном использовались вольтметры. Эти измерители перестали применяться в силу большой погрешности в показаниях: по вольтметру на щитке приборов сложно определить, какую именно зарядку дает генератор, а вот сигнальную лампу трудно не заметить, если она загорелась.
Измерение уровня выходного напряжения
Для каждого отдельного агрегата это значение будет разным. Разберем подробнее проверку автомобильного генератора. Выставляем на шкале мультиметра режим замера напряжения. Сначала необходимо проверить напряжение на выключенном двигателе Для этого замеряем значении вольтажа на клеммах аккумулятора.
Красный щуп подключаем к плюсовой клемме, черный закрепляем на минус. Заряженный исправный АКБ выдаст значение до 12,8 В. Производим запуск двигателя. Затем проводим измерение.
Теперь это значение должно быть не более 14,8В, но и не менее 13, 5 В. Если уровень напряжения выше или ниже, генератор неисправен.
Как проверить работу генератора мультиметром
Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.
Проверка генератора мультиметром
Проверка генератора мультиметром
Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.
Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.
Проверка регулятора напряжения
Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.
Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.
Проверка диодного моста
Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.
При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.
Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.
Проверка диодного моста генератора
Проверка диодного моста генератора
Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.
Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.
Проверка обмотки
Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.
Проверка обмотки генератора
Проверка обмотки генератора
Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.
Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.
Как проверить работу генератора на автомобиле без измерительных приборов
Работоспособность генератора можно проверить без мультиметра или тестера, сняв клемму «минус» во время работы двигателя. Этот способ подходит только для старых моделей автомобилей, где цепь питания не находится под управлением ЭСУД (электронной системы управления двигателем). Если применить такой способ на современных ДВС, то в результате резкого скачка напряжения из строя может выйти часть электрооборудования, перегореть предохранители в блоке, нарушиться регулировка многих датчиков и система выдаст ошибку «Check Engine».
На агрегатах старого типа проверку выполняют следующим образом:
- Запускают двигатель на холостом ходу.
- Снимают клемму минус с аккумуляторной батареи во время работы.
- При неисправном генераторе мотор самопроизвольно глушится.
- Если агрегат работает, то следует добавить обороты и убедится в исправности генератора, включив потребители тока (свет фар, кондиционер).
Во время процесса обращают внимание на падение оборотов в момент снятия клеммы: установка её на место должна значительно повысить крутящий момент без открытия дроссельной заслонки
