Как проверить датчик положения распредвала змз 406 инжектор мультиметром

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Признаки неисправности датчика

Где находится датчик положения распредвала в шевроле нива и признаки его неисправностей

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

• не запускающийся мотор и сигнал «Check engine»;
• затрудненный запуск двигателя;
• неустойчивость работы мотора при разных режимах;
• ощутимое падение показателя мощности мотора без видимых причин;
• при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя.

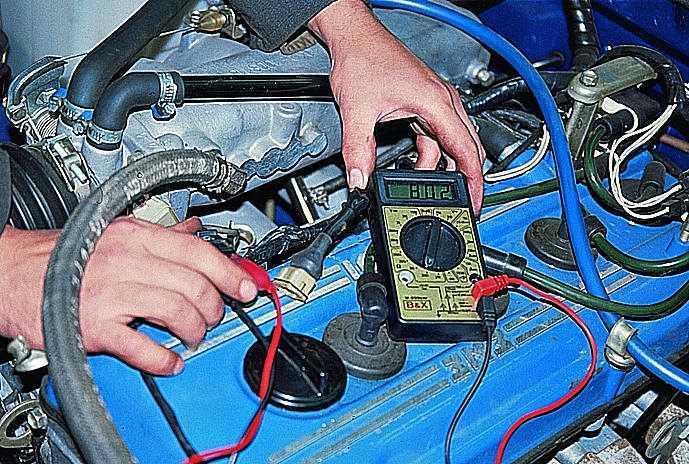

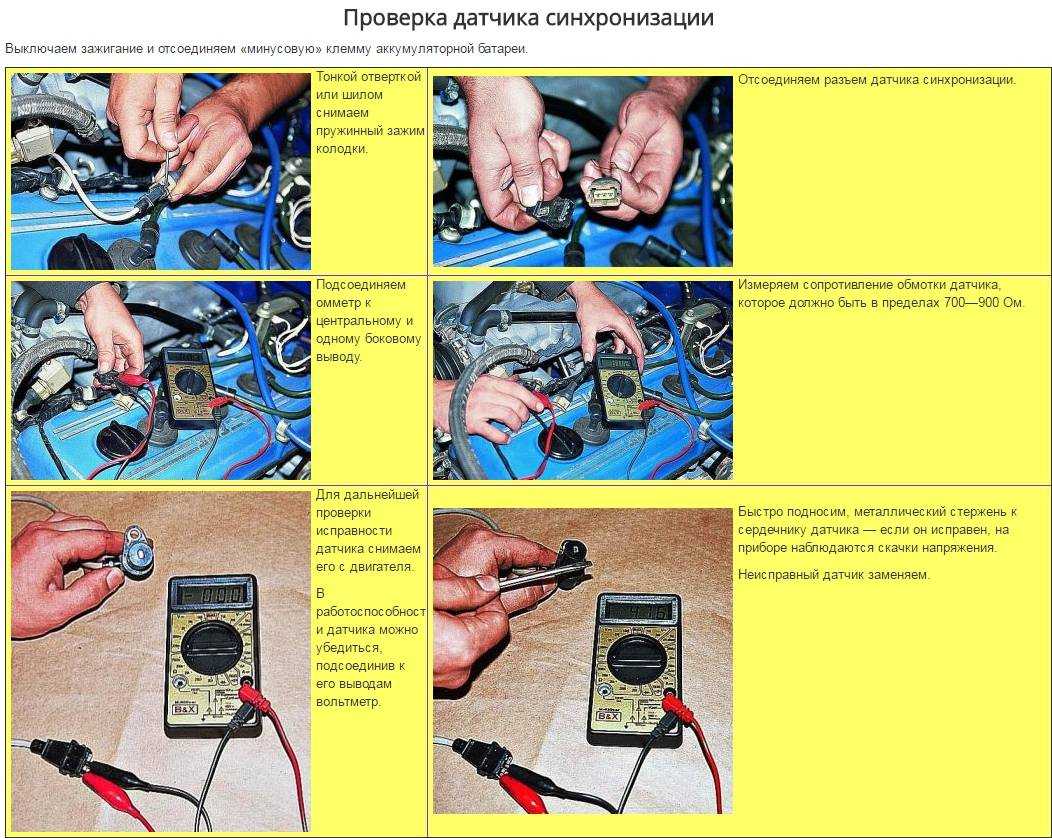

При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

Датчик скорости автомобиля установлен на картере коробки передач. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр.

3. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов. 4. Выверните болт крепления датчика…

5….и снимите датчик скорости с автомобиля. 6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым. 7. Установите датчик скорости в порядке, обратном снятию.

Датчик детонации крепится к блоку цилиндров двигателя. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите впускной коллектор.

3. Отсоедините от жгута проводов датчика колодку жгута проводов системы управления двигателем, выверните винт крепления датчика…

4….и снимите датчик детонации. 5.

Установите датчик фазы в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.

Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится. Вам потребуется ключ «на 22». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.

Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

4. Ослабьте затяжку датчика концентрации кислорода и выверните его из выпускного коллектора. 5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.

Управляющий датчик концентрации кислорода установлен на входе в катколлектор, технология его замены аналогична технологии замены диагностического датчика концентрации кислорода.

Датчик положения коленчатого вала установлен на картере сцепления. Вам потребуется ключ «на 10». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика.

3.

Датчик температуры охлаждающей жидкости установлен на корпусе термостата. У датчика проверяют сопротивление на выводах при различных температурных режимах. Вам потребуются: ключ «на 19», тестер. 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Слейте жидкость из системы охлаждения двигателя.

4. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика…

5….ослабьте затяжку датчика температуры охлаждающей жидкости…

6….и, повернув датчик, снимите его. 7. Подсоедините тестер к выводам датчика и опустите датчик в емкость с водой. 8. Измерьте сопротивление на выводах датчика при различных температурных режимах. Номинальное сопротивление исправного датчика указано в табл. 10.4.

9. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в дроссельный узел, при выходе датчика из строя замените дроссельный узел в сборе.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор колодки жгута проводов датчика фазы…

4….и отсоедините колодку от выводов датчика.

5. Выверните болт крепления датчика фазы…

6….и снимите датчик фазы с автомобиля. 7.

Проверка

Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.

Причины возникновения кода P0016

Причины могут включать:

• Цепь ГРМ растянута или зубчатый ремень пропустил зуб из-за износа
• Несоосность ремня / цепи ГРМ
• Проскальзывание / поломка звукового кольца на коленчатом валу
• Проскальзывание / поломка звукового кольца на распредвале
• Плохой датчик кривошипа
• Плохой датчик кулачка
• Повреждена проводка к датчику кривошипа / кулачка
• Ремень привода ГРМ / натяжитель цепи повреждены
• Масляный регулирующий клапан (OCV) имеет ограничение в фильтре OCV.
• Поток масла к фазеру затруднен из-за неправильной вязкости масла или частичного засорения каналов.
• проблема с датчиком ДПКВ
• Проблема с датчиком CMP

Как заменить датчик распредвала на ЗМЗ 406

• Отключаем от системы автомобиля аккумуляторную батарею, чтобы сбить дампы памяти с ЭБУ двигателя. В противном случае после замены устройства новой детали двигателю потребуется гораздо больше времени для самодиагностики и подстройки под рабочий режим – обороты на холостом ходу будут плавать;
• Далее находим сам датчик. Расположен контрольный прибор напротив 4 цилиндра двигателя, по правую сторону от ГБЦ. Для начала демонтируем всю проводку, подключаемую к измерительному прибору, а затем с помощью гаечного ключа откручиваем фиксирующий хомут или болты, крепящие датчик в раме двигателя;
• После успешного демонтажа зачищаем посадочное место прибора от следов старого герметика и при необходимости устраняем следы коррозии на контактах, а также поврежденную магистральную проводку, ведущую к датчику;
• В завершение процедуры перебираем старый датчик или монтируем новую деталь. Установка элемента осуществляется по данной инструкции в строго обратном порядке.

После замены датчика распредвала необходимо обратно подключить АКБ и завести автомобиль. В случае успешной подачи зажигания на двигатель, мотор требуется оставить на 5-10 минут при работе на холостом ходу – если двигатель не заглох и успешно вышел на рабочую температуру, то процедура ремонта была произведена успешно.

В этой статье описан датчик распредвала двигателя 405, 406, 409, 4213, 4216 – Датчик фаз. Указаны его технические характеристики и способы определения неисправности. Уточнено место, где установлен датчик распредвала. Приведена последовательность замены датчика распредвала на данных движках. Расширятся познание датчика распредвала двигателя с данным материалом.

Сколько стоит исправить код P0016?

P0016 может быть вызван чем угодно: от растянутого ремня ГРМ или цепи до плохого датчика и грязного масла. Невозможно дать точную оценку без правильной диагностики проблемы.

Если вы отвезете свой автомобиль в мастерскую для диагностики, большинство мастерских начнут с часа «диагностического времени» (время, затраченное на диагностику вашей конкретной проблемы). В зависимости от ставки рабочей силы в мастерской это обычно стоит от 30 до 150 долларов. Многие, если не большинство, мастерские будут взимать эту плату за диагностику с любого необходимого ремонта, если вы попросите их выполнить ремонт за вас. После – мастер сможет дать вам точную оценку ремонта, чтобы исправить код P0016.

Возможные затраты на ремонт для P0016

Для кода ошибки P0016 может потребоваться один или несколько из перечисленных ниже ремонтных работ для решения основной проблемы. Для каждого возможного ремонта расчетная стоимость ремонта включает стоимость соответствующих деталей и стоимость труда, необходимого для выполнения ремонта.

• Замена моторного масла и фильтра $20-60
• Датчик положения распредвала: от 176 до 227 долларов.
• Датчик положения коленчатого вала: от 168 до 224 долларов.
• Неохотное кольцо $200-$600
• Ремень ГРМ: от 309 до 390 долларов.
• Цепь ГРМ: от 1624 до 1879 долларов.

How to Fix P0016 Engine Code in 6 Minutes [4 DIY Methods / Only $6.94]

Артикул датчика распредвала

Артикул, от латинского слова. articulus (раздел, статья) — означает тип, род устройства, датчика. Он имеет цифровое или буквенное обозначение для кодирования раздела, подраздела, главы. В нынешнее время применяется как обозначение марки или его кода, применяемого в справочниках и каталогах запчастей агрегатов и узлов.

В каталогах, справочниках артикул датчика распредвала имеет обычно семизначный номер: 406.3847050. Первые цифры доточки означают модель базавогоавгрегата. Первые две цифры после точки оззначают номер группы изделия. Следующие две цифры кодируют номер подгруппы. Оставшиеся три последние цифры означают порядковый номер устройства (изделия).В нашем случаи — датчик распредвала.

Артикул (Каталожныйномер) помогает систематизировать выпускаемое изделие и оегче его находить среди ему подобных.

Каталожные номера (Артикулы) датчика распредвала для различных двигателей:

• Для двигателей 406,409,4213 — 406.3847050, 406.3847050-06, ДФ-1, 25.3847, 36.3847, 24.3847, 49.3855, PG-3.1 0232103006
• Для моторов 40904 УАЗ, 40524,40525 ГАЗ ЕВРО-3 — 40904.3847000, 0 232 103 048 «Cartronic», Ref.0232103048 Ctr
• Для движков 40911 УАЗ 452, УМЗ А-274 ГАЗ — BOSCH 0 232 103 097, 40904.3847000-01

Как проверить датчик коленвала? Три способа проверки датчика коленвала (ДПКВ)

Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.

В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.

• Признаки неисправности
• Устройство датчика
• Способы проверки

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

Датчик коленвала который будет давать сбой из-за большого количества металлической стружки

• значительное снижение динамических характеристик машины (хотя этот фактор может следствием и других поломок, все же стоит провести диагностику ДПКВ);
• произвольно меняются обороты двигателя в движении;
• в холостом режиме обороты мотора «плавают»;
• во время динамической нагрузки в двигателе возникает детонация;
• при полном выходе из строя ДПКВ становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

• Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
• Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
• Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Далее перейдем к рассмотрению неисправностей.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Итак, переходим к рассмотрению диагностики.

Проверка OBD-2 сканером

В дороге, быстрее всего выявить сбой поможет диагностический сканер. Самым доступным и популярным является корейский Scan Tool Pro Black Edition.

Как выглядит диагностический сканер

Ошибка датчика коленвала при диагностике

Если при визуальном осмотре вы не заметили грязи и стружки на торце ДПКВ, то стоит подключить OBD2 сканер к автомобилю и любым гугл приложением подключится по Wi-Fi или Bluetooth с телефона к ЭБУ автомобиля. Диагностические коды неисправности (DTC) датчика коленчатого вала — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика и удается ли обнаруживать на задающем зубчатом диске синхронизирующий выступ. Также в режиме реального времени можно посмотреть количество оборотов двигателя и есть ли синхронизиронизация фаз зажигания по периоду импульса сигнала напряжения.

Как проверить датчик положения распредвала

Проверка индуктивного ДПРВ и датчика, основанного на эффекте Холла, схожи между собой. В процессе происходит замер значения напряжения между их выводами. Для этого вам понадобится мультиметр, способный измерять постоянное напряжение. Проверку работы датчика нужно начать со следующих процедур:

ДПРВ с тремя выводами

• Проверить подключение датчика к жгуту сигнальных проводов. К нему должны подходить +12 В и “масса” (см. рисунок).
• Если питание и “масса” на датчике есть, то необходимо завести двигатель и проверить наличие импульсов на сигнальном проводе.
• Проверить наличие влаги в соединителе. Для этого необходимо отсоединить от датчика штекер с сигнальными проводами и проверить сухость самой вилки и розетки. Если там имеется окисление или загрязнение, очистите и просушите.
• Проверьте изоляцию сигнальных проводов. Ее повреждение по статистике является самой распространенной причиной неисправности. Дело в том, что датчик находится в непосредственной близости к двигателю. Поэтому изоляция нагревается и со временем ломается и осыпается, приводя к замыканию цепи.
• Проверьте значение сопротивления изоляции индуктивного датчика. Как правило, оно составляет около 0,5…1 кОм. У некоторых датчиков оно будет несколько кОм (подробную информацию уточняйте в мануале к вашей машине). Главное, чтобы изоляция не была нарушена.

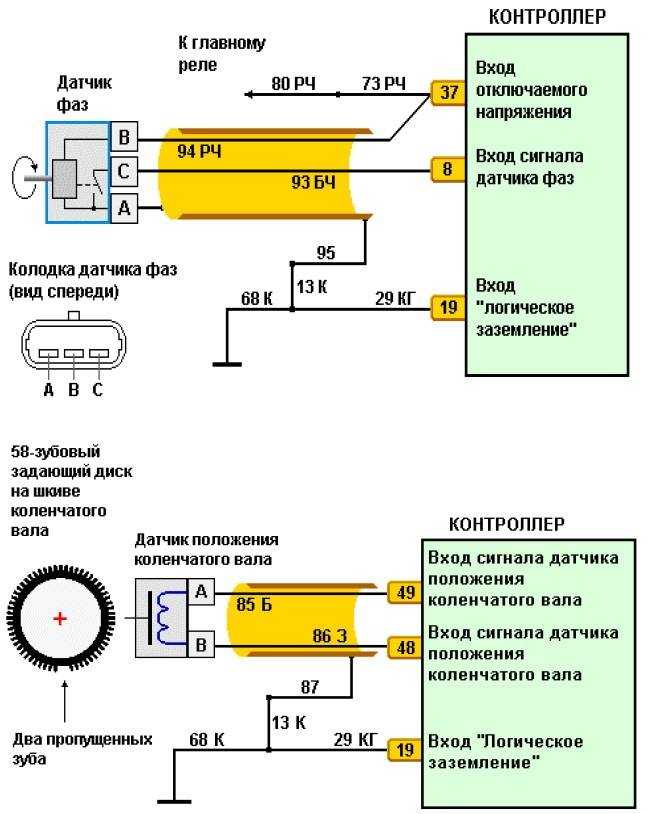

Схема для проверки ДПРВ

Проверить работу датчика, основанном на эффекте Холла, можно следующим способом. Для этого собирают схему, изображенную на рисунке. На схеме: 1 — корпус датчика, 2 — штекерная колодка, 3 — резистор со значением сопротивления 0,5…0,6 кОм, 4 — светодиод марки АЛ307, 5 — металлический предмет (например, отвертка). В качестве источника питания берут автомобильный аккумулятор. Для проверки необходимо перемещать металлический предмет вблизи датчика. Если он исправен, то светодиод должен кратковременно светиться. Если этого не происходит — значит, датчик неисправен.

Существует еще один способ для проверки датчика, основанного на эффекте Холла. Отсоединяем датчик от разъема, а к его выводам подсоединяем мультиметр в режиме измерения постоянного напряжения. Включаем зажигание. Значение напряжения между “массой” датчика и общей “массой” должно быть 0 В. А напряжение между общей “массой” и контактом питания датчика должно находиться в пределах 10…12 В. Возле корпуса необходимо перемещать металлический предмет. Если при этом значения на мультиметре будут меняться — датчик исправен. В противном случае — нет.

Проверка двухпроводного (индуктивного) датчика

Если на вашей машине установлен двухпроводный ДПРВ (индуктивного типа), то его проверку необходимо проводить в такой последовательности:

• Установите мультиметр на функцию измерения переменного напряжения.
• Поверните ключ зажигания без запуска двигателя.
• Проверить наличие напряжения в цепи. Для этого один контакт мультиметра подсоедините к “массе”, а другим проверить каждый провод в разъеме ДПРВ. Если ни на одном из них нет напряжения — датчик полностью неисправен.

Другой способ заключается в следующем:

• Запустите двигатель автомобиля.
• Один контакт мультиметра подсоедините к одному проводу датчика, второй контакт — к другому. Если датчик исправен, то вы увидите на тестере колеблющееся напряжение в пределах 0…5 В (точное значение уточняйте в мануале вашего автомобиля). Если напряжения нет — датчик неисправен.

Проверка трехпроводного ДПРВ

Проверка датчика, основанного на эффекте Холла, проводится по следующему алгоритму:

• Установите мультиметр в режим измерения постоянного напряжения.
• Поверните ключ в зажигании, но без запуска двигателя.
• Один контакт прибора подсоедините к “массе”. Другой контакт — к проводу питания датчика. Сравните полученное напряжение с указанным в мануале к вашему автомобилю.

Другой способ:

• Запустите двигатель.
• Подсоедините один контакт мультиметра к черному проводу датчика, второй контакт — к красному (провода питания). Полученное значение напряжения должно совпадать с указанным в мануале машины. Если на контактах электричества нет — датчик вышел из строя.

Как правило, датчик положения распредвала не поддается ремонту. Поэтому в случае его выхода из строя необходимо купить новый. Его цена составляет около 4…10$ в зависимости от марки датчика и автомобиля.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

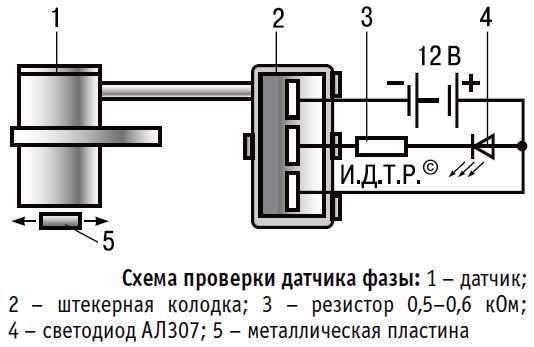

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.

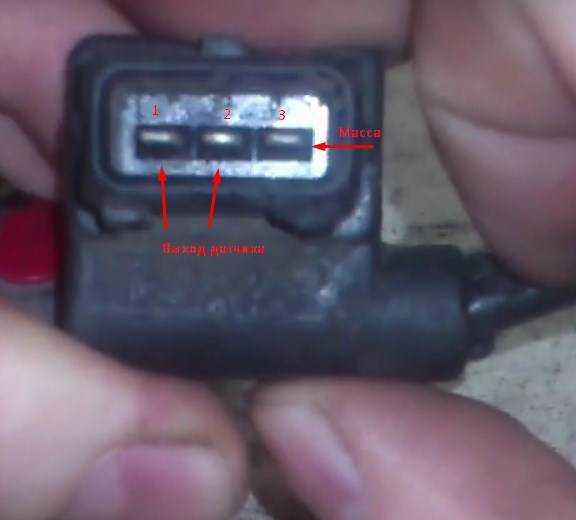

4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.

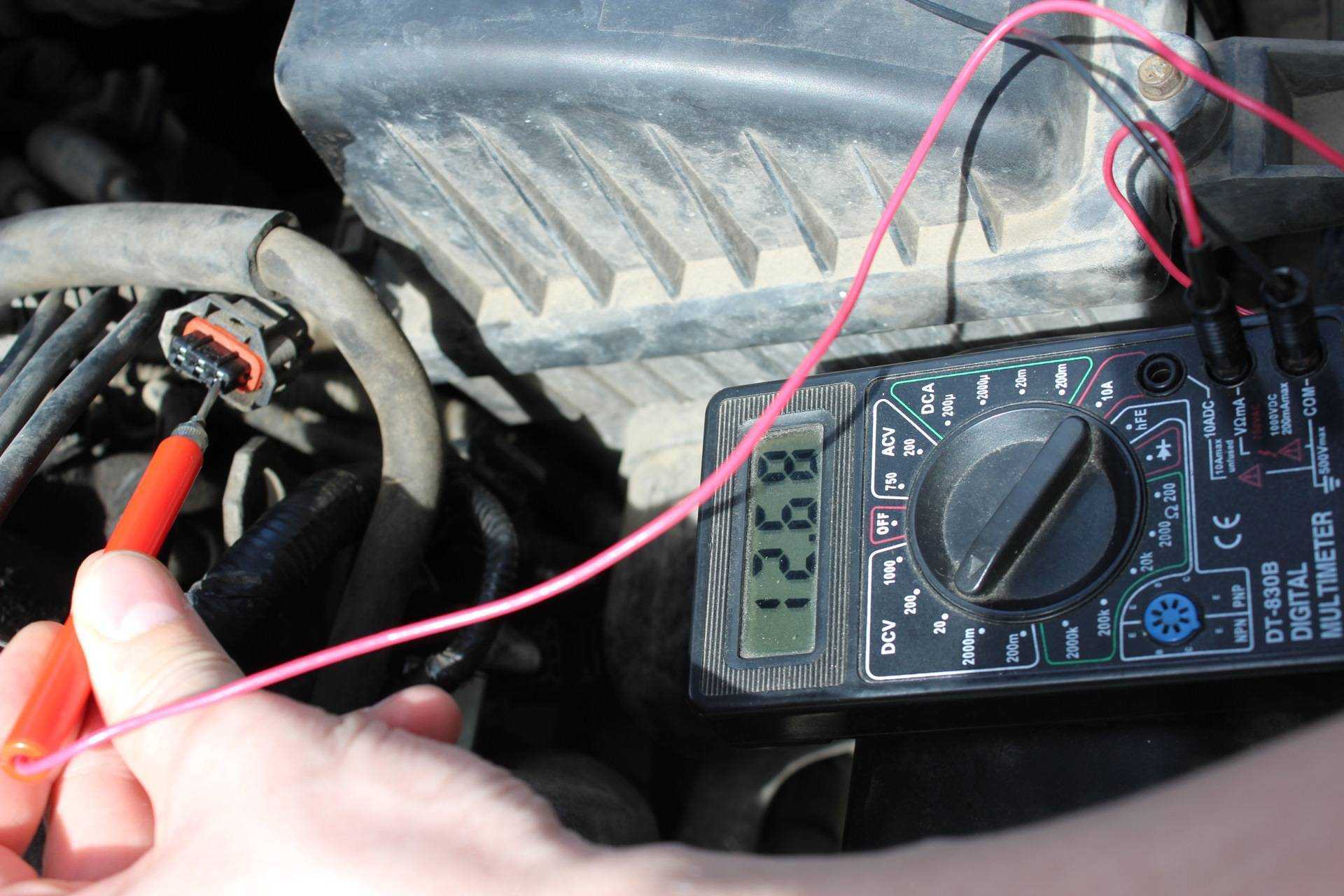

5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).

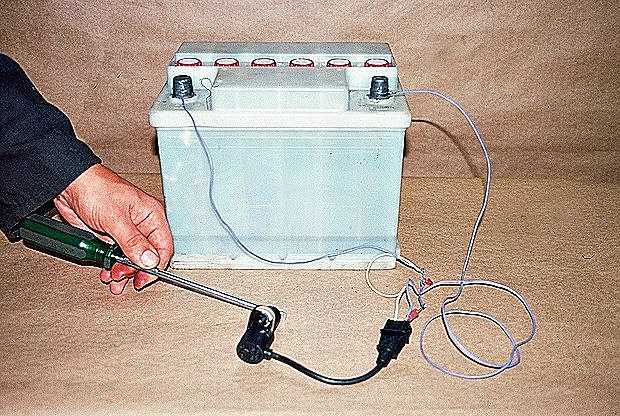

10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Возможные причины неисправности

Причин неисправности ДПРВ может быть очень много. При этом необязательно это указывает на то, что вышел из строя именно датчик. Зачастую проблемы возникают с проводкой и другими элементами схемы. Причинами выхода датчика из строя или проблем в его работе могут быть следующие факторы:

Мусор и стружка на корпусе датчика

• датчик не подключен к сигнальным проводам;
• наличие влаги в соединителе датчика;
• замыкание на “массу” сигнального провода;
• обрыв сигнального провода;
• замыкание на бортовую сеть сигнального провода;
• обрыв экранирующей оболочки проводов или жгута;
• обрыв или повреждение провода питания датчика;
• неверное подключение проводов электропитания;
• неисправность высоковольтных цепей зажигания;
• неисправность блока управления двигателем;
• большой или малый зазор между датчиком и отметчиком;
• повышенное торцевое биение шестерни распредвала;
• наличие стружки на корпусе датчика.
