Ошибка p0135

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Каковы симптомы ошибки P0131?

При появлении ошибки P0131 на приборной панели автомобиля загорится индикатор Check Engine. ECM автомобиля переведет двигатель в аварийный режим и установит соотношение компонентов топливовоздушной смеси согласно заранее установленным параметрам. Двигатель начнет работать на более бедной топливной смеси во избежание повреждения каталитического нейтрализатора. Это может привести к увеличению расхода топлива.

Выход из строя датчика кислорода приведет к падению мощности и неустойчивой работе двигателя. В худшем случае двигатель автомобиля заглохнет и больше не запустится.

Как устранять неисправность P0134?

Кроме того, убедитесь, что нет условий переобогащения или обеднения смеси, и что моторное масло не загрязнено антифризом. Если какие-либо другие коды присутствуют вместе с P0134, сначала устраните эти проблемы, прежде чем пытаться диагностировать P0134.

Имейте в виду, что хотя осциллограф может выявлять возникающие проблемы, интерпретация полученных осциллограмм требует экспертных знаний и проверенных справочных данных для каждого проверяемого автомобиля.

Следовательно, в целях выявления неисправного ДК (если осциллографа нет) должно быть достаточно факта, что в течение различимого периода не происходит никаких изменений напряжения сигнала.

Шаг 1

Возьмите диагностический сканер или адаптер и считайте информацию с автомобиля. Запишите все сохраненные коды неисправностей и доступные данные стоп-кадра. Эти данные могут быть полезны, если позднее диагностируется прерывистая ошибка.

Шаг 2

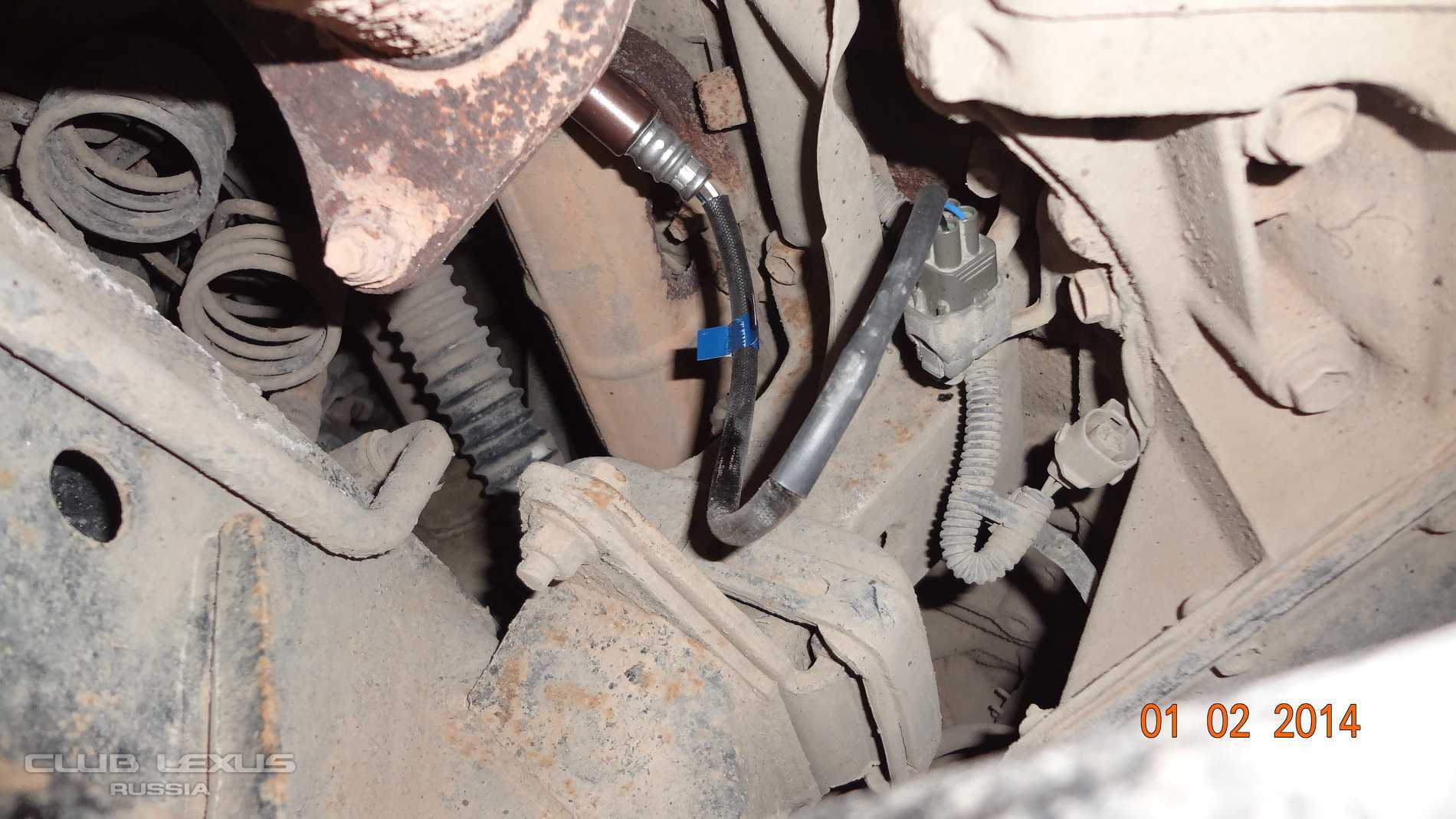

Визуально осмотрите всю проводку, связанную с поврежденным датчиком. Ищите сгоревшие, закороченные или иным образом поврежденные провода и разъёмы. Восстановите их, если это требуется.

Шаг 3

Если нет видимых повреждений проводов, проверьте сопротивление, входное (опорное) напряжение, землю и отсутствие обрывов во всех схемах, связанных с поврежденным датчиком.

Поскольку код P0134 указывает на проблему в цепи сигнального напряжения, в отличие от цепи управления нагревателем, обратите особое внимание на значения сопротивления и непрерывности в сигнальной цепи между разъёмом ЭБУ и датчиком. Эти значения должны точно соответствовать указанным в руководстве по ремонту

Старайтесь избегать ремонта сигнальной цепи — лучше всегда заменять соответствующий жгут, чтобы избежать проблем с плохими соединениями и высоким сопротивлением, которые могут возникнуть из-за плохо выполненного ремонта.

Убедитесь, что на датчик приходит полное напряжение с аккумулятора. Имейте в виду, что в некоторых случаях напряжение в цепи нагревателя поступает от ЭБУ, и в этом случае цепь не защищена предохранителем. Посмотрите в руководстве по ремонту, как подается напряжение на нагреватель ДК.

Само собой разумеется, что напряжение / состояние батареи также должны быть проверены. Однако в случаях низкого напряжения аккумулятора, вместе с P0134 могут присутствовать коды, относящиеся к низким входным напряжениям в цепи управления нагревателем.

Шаг 4

Если все полученные данные соответствуют спецификации производителя, выкрутите датчик кислорода из выхлопной трубы и осмотрите его на предмет изменения цвета или наличия любого вида отложений, которые могут снизить эффективность датчика. Вообще, правильный цвет датчика кислорода должен быть такой же, что и у здоровой, правильно работающей свечи зажигания.

Сравните датчик с изображениями на рисунке в верхней части этой статьи, но имейте в виду, что ДК нельзя очищать от отложений. Единственное надежное средство — замена датчика, а не использование каких-либо добавок.

Если у ДК нет изменения цвета или отложений, измерьте сопротивление датчика и замените его, если его сопротивление вне пределов спецификации производителя.

Шаг 5

Если вы проверили всю связанную проводку, все электрические параметры, указанные в технических характеристиках изготовителя, и заменили соответствующий ДК, протестируйте автомобиль, чтобы убедиться, что ремонт был успешным. Иногда код неисправности возвращается. Возможно, присутствует непостоянная (прерывистая) ошибка.

Обнаружение и устранение прерывистых неисправностей иногда бывает очень трудным, и в крайних случаях может потребоваться, чтобы проблема усугубилась до точного диагноза и окончательного устранения неисправности.

P0134: нет активности сигнала датчика кислорода. Причины и устранение ошибки

Практически каждый автовладелец, имеющий некоторые проблемы в процессе эксплуатации своего авто, на протяжении всего времени, самостоятельно устраняет небольшие поломки, либо же производит необходимые замены каких-либо деталей. Но, к сожалению, порой бывает необходима помощь специалиста из автомобильного сервиса, поскольку у автолюбителей не хватает навыков, опыта или знаний в какой-либо из областей, касаемо ремонта своего транспортного средства. Но, не переживайте, ведь наша инструкция поможет разобраться вам в этом и выполнить все своими руками.

P0134 ошибка цепочки кислородного считывающего устройства, того, что идет до элемента нейтрализации, — не имеется сигнальной энергичности. Выходит лямбда-зонд №1 не функционирует, потому что цепочка датчика 02 B1S1 в пассивном состоянии.

P0134: расшифровывается обозначение ошибки O2 Sensor Circuit No Activity Detected (Bank 1 Sensor 1). Это указывает на то, что видоизменений в сведениях кислородного считывающего устройства, нет.

При диагностировании автомобильным сканером, программа показывает ошибку: «P0134 Oxygen O2 Sensor Circuit No Activity Detected (Bank 1 Sensor 1)».

Отличий от ошибочки р0135, указывающей на выход из строя подогрева кислородного считывающего устройства и сказывающейся на стиле езды автомашины, обозначение ошибки р0134 определяется только при считывании ошибки программой, так как на качество хода автомашины особого влияния не оказывает, динамичность остается прежней, нет троения, расходование топливной смеси на прежнем уровне, может лишь плохо себя вести при резком наборе скорости.

Из-за чего появляется ошибочка P0134?

Кодировка Р0134, малая величина звонка кислородного датчика, остается в памяти при работе движка немного больше минутки, а сведения, идущие от лямбды №1 на управляемый блок, не были изменены со временем.

Двумя словами — начинает зависать напряжение. А лампа «CHECK ENGINE» на панельке загорится спустя пять-восемь секунд, как появится поломка непрерывного свойства.

Из-за чего появляется ошибка?

Причин, из-за которых возникает эта ошибочка и отображается код поломки р0134, не так много.

  1. Обрывается либо происходит расслоение изоляционных элементов контактов кислородного датчика.
  2. Небольшое замыкание.
  3. Обрывание в цепи.

Обычно, если поломка такого свойства бывает связана с обрыванием, либо замыканием, диагностирование скажет не только об ошибочке не активной цепи кислородного датчика, но и выдаст еще одну ошибочку P0171 — обедненная смесь. Так как лямбда №1 датчик управляет подачей смеси, если полностью отсутствует сигнал кислородного датчика, контроллер снизит подавание топливной смеси для предотвращения выхода из строя катализаторного устройства. Потому, если диагностирование авто выдало лишь одну ошибочку, у вас не обрывание цепочки датчика, либо закисшие разъемные контакты, то в 99 процентов случаев, р0134 выходит сквозь внутренние проблемные вопросы в считывающем устройстве.

Устраняем неисправность

Искать неисправность, в любом случае, нужно в проводах кислородного датчика и его разъемчика, после проверить значением напряга звонка датчика. И смотря по техническим свойствам лямбды, должны идти трансформирования параметров в определенных рамках. При возможности проверьте деятельность диагностическим прибором, прогревая движок до рабочих градусов, наблюдаем за трансформациями напряжения, если их нет, взять мультиметр и после подсоединения щупа к нужным контактам считывающего устройства, проверить работоспособность цепи сигнала входа (измерять плюсовой контакт датчика и массу между собой). После отсоединяем питательную колодку и делаем проверку напряжения около минутки, должны наблюдаться скачки в конкретных рамках, зависимо от деятельности движка. Если подобное не наблюдается, либо значением вышло за рамки — датчик кислорода поломан и его нужно сменить.

Сменив кислородное считывающее устройство не забудьте о том, что необходимо убирать клемму с аккумуляторного устройства.

За сменой датчика (не забываем, что не на всех автомобилях подлинный датчик можно сменять на универсальный), скидываем ошибочку программой, либо методом убирания клеммы АКБ на десять минут и даем машине разогреться пару минут при всем и частичном нагружении, дабы точно знать, что ошибка устранена. Потому, что очень не часто, но все же происходит, что Р0134 не бывает из-за неисправности лямбда зонда? либо обрывания. В подобном случае нужно анализировать деятельность в прочих механизмов цепи электроники.

«Американская мечта» остается реальностью. Cadillac представил новые кроссоверы

Смотреть все фото новости >>

Общие причины ошибки P0134

Причины возникновения P0134 также могут быть вызваны присадками к маслу / топливу, которые содержат соединения на основе силикона, и / или внутренними проблемами двигателя, вызванными электрическими неисправностями в цепи сигнального напряжения. На рисунке ниже показаны некоторые причины возникновения неисправности P0134, которые не связаны с проводкой или другими электрическими проблемами.

Другие возможные причины P0134 включают следующее:

Повреждение проводки в цепи управления нагревателем, которое может повлиять на время, необходимое датчику для достижения рабочей температуры — около 6000 °C.
Повреждение проводки сигнальной цепи и / или разъёмов.
Перегорел предохранитель в цепи управления нагревателем. В этих случаях также может присутствовать код, связанный с «низким входным напряжением».
Неисправный датчик кислорода.
Сбой ЭБУ

Обратите внимание, что это редкий случай. Прежде чем менять какой-либо контроллер, неисправность следует искать в другом месте, .

Как расшифровать коды бортовых компьютеров ВАЗ-2114

Какие коды можно смотреть, производя диагностику Лады 2114 в отношении бортовых компьютеров? Эти приспособления – точно такая же электроника, как и на иномарках, но проблема в том, что ВАЗ-2114 они способны давать сбои в работе, но это совсем не означает, что от диагностики машины своими руками с помощью этого изделия следует самоустраниться.

Чтобы вам не пришлось изучать полный список ошибок и их расшифровок, специалистами были отобраны только часто встречающиеся:

  • 0102, 0103 – индикатор, отвечающий за регулирование массового расхода потока воздуха, подает сигнал недостаточного уровня;
  • 0112, 0113 – барахлит сигнал датчика, фиксирующего температурный режим входящего воздуха;
  • 0115-0118 – оставляет желать лучшего состояние измерителя температуры охлаждающей жидкости ВАЗ-2114, для устранения поломки необходима полная замена индикатора;
  • 0122, 0123 – от индикатора, контролирующего положение дроссельной заслонки, поступают помехи или неверный сигнал, компонент требует скорейшей замены;
  • 0130, 0131 – неисправно устройство, показывающее уровень кислорода;
  • 0135-0138 – не работает оборудование, нагревающее измеритель кислорода, поэтому стоит заменить элемент;
  • 0030 – присутствуют поломки в функционировании или обрыв в целостной цепочке контроля и регулирования нагревателя измерителя кислорода вплоть до нейтрализующего механизма;
  • 0201-0204 – определен обрыв в цепочке регулирования форсунками;
  • 0300 – в бортовом компьютере присутствуют пропуски зажигания, проявляется это очевидно – ВАЗ-2114 сложно завести сразу;
  • 0301-0304 – зафиксированы пропуски зажигания в устройствах двигателя;
  • 0325 – бортовой компьютер зафиксировал обрыв в цепочке механизма детонации;
  • 0327, 0328 – поломки в функционировании детонирующего датчика, положение спасет только замена оборудования;
  • 03335, 0336 – поломка в работе датчика положения вала коленчатого формата;
  • 0342, 0343 – бортовой компьютер показывает поломку датчика фаз;
  • 0422 – отказывается адекватно работать нейтрализатор;
  • 0443-0445 – не работает клапан, продувающий адсорбер;
  • 0480 – неисправен вентилятор, охлаждающий ВАЗ-2114;
  • 0500, 0501, 0503, 0504 – починки требует датчик скорость движения автомобиля;
  • 0505–0507 – неисправен контроллер холостого хода, отвечающий за число оборотов;
  • 0560, 0562, 0563 – плохо подается напряжение, что требует более тщательной проверки и тестирования, только так есть возможность выявить определенные для замены области цепочки;
  • 0607 – не работает канал детонации;
  • 1115 – неправильно функционирует цепь нагрева измерителя уровня кислорода;
  • 1135 – определен обрыв цепочки нагревания датчика кислорода, большая вероятность того, что произошло короткое замыкание;
  • 1171, 1172 – оставляет желать лучшего уровень газовой составляющей потенциометра;
  • 1500 – оборвана цепь регулирования устройством бензонасоса;
  • 1509 – произошел перегруз компонента холостого хода;
  • 1513, 1514 – компьютер определил обрыв в цепочке механизма холостого хода;
  • 1541 – оборвалась цепь регуляции и контроля реле, подходящем к бензонасосу;
  • 1570 – оборвалась целостность антипробуксовочной системы;
  • 1600 – нет связи с системой, отвечающей за антипробуксовку авто;
  • 1602 – встречается при диагностике очень часто, означает недостаточное напряжение бортовой сети или полное его отсутствие на управленческом блоке электронного формата;
  • 1606, 01616, 1617 – поломан механизм фиксации неровного дорожного полотна;
  • 1612 – неисправность сброса электронной части контроля;
  • 1620 – пора менять запоминающую деталь;
  • 1621 – страдает состояние оперативного запоминающего датчика;
  • 0337, 0338 – неверно работает компонент, контролирующий положение коленчатого вала, возможен обрыв цепи;
  • 0481 – не работает охлаждающий вентилятор;
  • 0615, 0617 – цепь реле работает неадекватно, есть обрывы и замыкания;
  • 1141 – неправильно функционирует механизм нагрева первого датчика кислорода, следующего после нейтрализатора измерителя кислородного уровня;
  • 230 – пора менять реле бензонасоса;
  • 263, 266, 269, 272 – не работает драйвер форсунок № 1-4, без замены составляющих не обойтись;
  • 640 – оборвана цепь лампы Check Engine.

P0340 — Ошибка датчика положения распределительного вала

Датчик положения распределительного вала (CMP) посылает в компьютер двигателя информацию о положении распредвала. Это необходимо для управления зажиганием, для впрыска топлива и для контроля за изменяемыми фазами газораспределения.

Диагностический код неисправности P0340 появляется в компьютере тогда, когда он не может обнаружить сигнал поступаемый от датчика положения распредвала

Этот код обычно появляется при выходе из строя датчика распределительного вала, при проблеме с проводами, которые передают информацию компьютеру, при проблеме с разъемами. Также подобная ошибка может появиться при возникновении механических проблем с двигателем, при проблемах с блоком управления двигателем и т.п.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

  • Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
  • Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
  • Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
  • Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
  • Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Honda Accord 2.4 4дв. седан, 188 л.с, 1АКПП, 2015 – 2021 г.в. — причина ошибки P0134

содержание .. 133 134 135 ..

P0134 — Ошибка датчика кислорода: Нет сигнала

Код P0134 обозначает, что блок управления двигателем не получает сигнал от датчика кислорода. Обычно это происходит через некоторые время, когда компьютер обнаруживает что при определенных условиях (температура двигателя, обороты в минуту и т.д.) данные, поступаемые с датчика кислорода, не изменяются.

Причины ошибки (кода) P0134:

-Неисправность электрической цепи нагревателя датчика кислорода -Ослабление или повреждение электрических проводов, относящихся к датчику кислорода -Коррозия разъема датчика кислорода -Износ или повреждение вакуумных шлангов -Неисправность модуля управления АКПП (PCM)

Симптомы ошибки P0134

-Загорание индикатора Check Engine на приборной панели автомобиля (при этом двигатель может заглохнуть) -Неустойчивая работа двигателя на холостом ходу -Появление неприятного запаха и/или черного дамы из выхлопной трубы -В редких случаях, отсутствие каких-либо явных симптомов, кроме загорания индикатора Check Engine

Диагностика при возникновении ошибки (кода) P0134:

Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок, чтобы определить, когда и при каких обстоятельствах появилась ошибка P0134. Затем очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля.

Для того чтобы выяснить, появляется ли код P0134 снова, автомобиль должен достичь нормальной рабочей температуры. Если код ошибки появится снова, нужно проверить электрические провода и разъем датчика кислорода на предмет коррозии и наличия повреждений. Также понаблюдать за показаниями датчика кислорода в режиме реального времени, используя сканер. Это поможет выяснить, работает ли датчик надлежащим образом.

Пи необходимости механик заменит неисправный датчик кислорода. Следует отметить, что в редких случаях проблема может заключаться в неисправности модуля управления АКПП (PCM).

Ремонт при возникновении ошибки (кода) P0134:

-Проверка наличия кода ошибки с помощью сканера, очистка кода с памяти компьютера и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код ошибки P0134 снова, а также загорается ли индикатор Check Engine -Ремонт или замена электрических проводов или разъема датчика кислорода -Замена неисправного датчика кислорода -Проверка и при необходимости ремонт или замена выхлопной трубы или предохранителя нагревателя датчика кислорода

ДИАГНОСТИЧЕСКАЯ ИНФОРМАЦИЯ:

Напряжение на контакте «А» непрогретого датчика кислорода равно 450 мВ. Для прогретого датчика напряжение при работе по замкнутому контуру изменяется в диапазоне 50…900 мВ. Если код Р0134 фиксируется через 1,5 минуты после пуска двигателя (двигатель работает на холостом ходу), вероятной причиной неисправности является недостаточная мощность нагревателя датчика кислорода. После ремонта запустите двигатель, сбросьте коды и убедитесь в отсутствии сигнала лампы «CHECK ENGINE».

Технические характеристики

Технические характеристики Honda Accord 2.4 / Хонда Аккорд в кузове 4 дв. седан с двигателем 188 л.с, 1АКПП, выпускавшихся c 2015 г. по 2021 г.

Двигатель

  • Марка топлива: Бензин АИ-92
  • Объем двигателя, куб. см.: 2356
  • Клапанов на цилиндр: 4
  • Мощность, л.с.: 188
  • Достигается при об. в мин.: 6400
  • Крутящий момент, Нм/об. в мин.: 245/3900
  • Максимальная скорость, км/ч: 210
  • Время разгона до 100 км/ч, сек.: 9.4
  • Расход топлива (смешанный цикл), л. на 100 км.: 7.7
  • Расход топлива (в городе), л. на 100 км.: 10.4
  • Расход топлива (за городом), л. на 100 км.: 6
  • Компоновка двигателя: переднее, поперечное
  • Система питания: Непосредственный впрыск
  • Диaметр цилиндра, мм: 87
  • Ход поршня, мм: 99.1
  • Коэффициент сжатия: 11.1

Габариты

  • Длина, мм: 4890
  • Ширина, мм: 1850
  • Высота, мм: 1465
  • Колесная база, мм: 2775
  • Колея колес спереди, мм: 1595
  • Колея колес сзади, мм: 1595
  • Клиренс, мм: 147

Прочее

  • Количество мест: 5
  • Размер шин: 225/65 R17
  • Снаряженная масса, кг: 1615
  • Допустимая масса, кг: 1960
  • Объем багажника, л: 492
  • Объем топливного бака, л: 65

содержание .. 133 134 135 ..

Причины возникновения ошибки кода Р0134

Причин, которые приводят к такой ошибке, достаточно мало. Она, в свою очередь, свидетельствует о том, что сигнал, который принимается с того или иного датчика, проходит неправильно.

Исходя из этой информации, можно выделить следующие причины ее возникновения:

  • произошло короткое замыкание;
  • вышел из строя либо некорректно функционирует датчик кислорода;
  • оборвались провода.

Используя специальное оборудование для проведения диагностики, определить причину можно легче и быстрее. Если во время проведения проверки высвечивается также ошибка 0171, значит, причина неполадки заключается в коротком замыкании или обрыве проводов. В большинстве случаев она говорит о бедной смеси в двигателе автомобиля. А возникает она совместно с ошибкой Р0134 при возникновении неполадок, указанных выше, в связи с тем, что первый датчик кислорода в цепи выхлопа отвечает за подачу смеси. Если он функционирует неправильно или со сбоями, данные будут передаваться ошибочные, ЭБУ в таком случае понизит подаваемое топливо, топливовоздушная смесь станет обедненной, и, как результат, произойдет поломка катализатора. А этого допускать нельзя.

Вместе с тем нужно отметить, что ошибка Р0134 в большинстве случаев связана с тем, что непосредственно сам сенсор выходит из строя или начинает работать со сбоями. Ситуации, когда такая проблема возникает в связи с коротким замыканием, обрыве в проводах или цепи либо окислении контактов, встречаются намного реже.

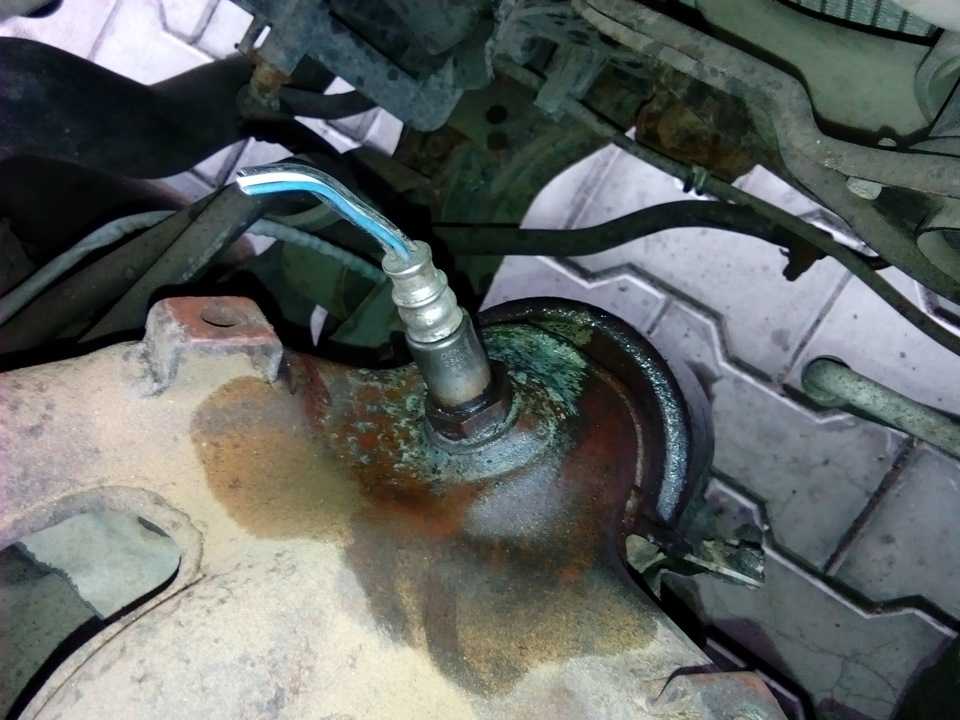

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Сгорание богатой смеси менее эффективно – можно наблюдать снижение мощности, повышенный расход топлива.

Так как моторы в автомобилях функционируют на совершенно разных режимах, то оптимальное соотношения воздуха и топлива может не соблюдаться. Для контроля качества смеси в системах питания применяют кислородные датчики.

На основе сигналов от лямбды ЭБУ может оценить качество смеси. Если обнаружены показатели, которые не соответствуют нормам, смесь корректируется.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

О чем сигнализирует ошибка?

Ошибка с этим кодом достаточно распространена и не считается особо сложной. Водителю такое извещение говорит о том, что информация, поступающая от первого кислородного датчика, неверна или выдается с нарушениями. Диагностировать подачу неверной информации с датчика на ЭБУ можно следующим образом:

Какие симптомы у ошибки P0134?

В некоторых случаях могут отсутствовать какие-либо симптомы, кроме сохраненного кода неисправности и индикатора CHECK ENGINE. С другой стороны, некоторые последствия могут быть настолько серьёзными в других случаях, что автомобиль становится непригодным для вождения.

Также имейте в виду, что степень тяжести одного или нескольких симптомов может варьироваться в зависимости от автомобиля.

Замена датчика кислорода на «Калине»

Для того чтобы заменить лямбда-зонд, необязательно обращаться в сервис. Если вы уверены в его неисправности и уже купили новое устройство, можете установить его своими силами. Для этого понадобятся:

  • ключ на «10»;
  • жидкость против ржавчины (WD-40 или аналогичная);
  • ключ на «22».

Порядок выполнения работ следующий:

  1. Автомобиль устанавливаем на ровной площадке. Если двигатель горячий, даем ему остыть.
  2. Используя ключ на «10», откручиваем болт на «минусовой» клемме аккумулятора. Снимаем клемму.
  3. Находим датчик, отсоединяем от него разъем с проводами питания.
  4. Обрабатываем место соединения зонда с коллектором жидкостью против ржавчины. Даем время ей «поработать».
  5. Ключом на «22» выкручиваем датчик. На его место устанавливаем новый. Подключаем разъем.
  6. Присоединяем «минусовую» клемму к АКБ, фиксируем ее.

Вот, в принципе, и вся работа. Теперь остается запустить двигатель и проверить его работу на холостых оборотах. Если сигнальная лампа погасла, а силовой агрегат начал работать с заметным улучшением, значит, мы с вами сделали все правильно.

Как видите, ничего сложного ни в устройстве, ни в замене кислородного датчика «Лады Калины» нет

Важно только вовремя заметить неисправность и устранить ее. А чтобы лямбда-зонд вашего авто служил как можно дольше, заправляйте его качественным топливом

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
