Что делать, если сломался генератор в пути

Замыкание обмотки возбуждения на корпус рото­ра

При замыкании на корпус часть или вся обмотка возбуждения закорачивается, вследствие чего генератор не возбуждается. Чаще всего обмотка замыкается на корпус в местах вывода ее концов к контактным кольцам ротора. Замыкание обмотки на корпус вызы­вает увеличение силы тока в цепи регулятора напря­жения.

Этот вид повреждения определяют контрольной лампой напряжением 220 В. Один провод соединяют с любым контактным кольцом, а другой — с сердечни­ком или валом ротора. Лампа будет гореть, когда об­мотка замкнута на корпус. Если невозможно изолиро­вать обмотку от корпуса, то ее заменяют.

Способы диагностики неисправностей

Многие автолюбители привыкли проверять генератор старыми методами, которые запрещено использовать на современных авто. Например, некоторые «гаражные» мастера советуют скинуть клемму с аккумулятора. Такое решение может вызвать выход из строя различной электроники автомобиля, поэтому рисковать не стоит.

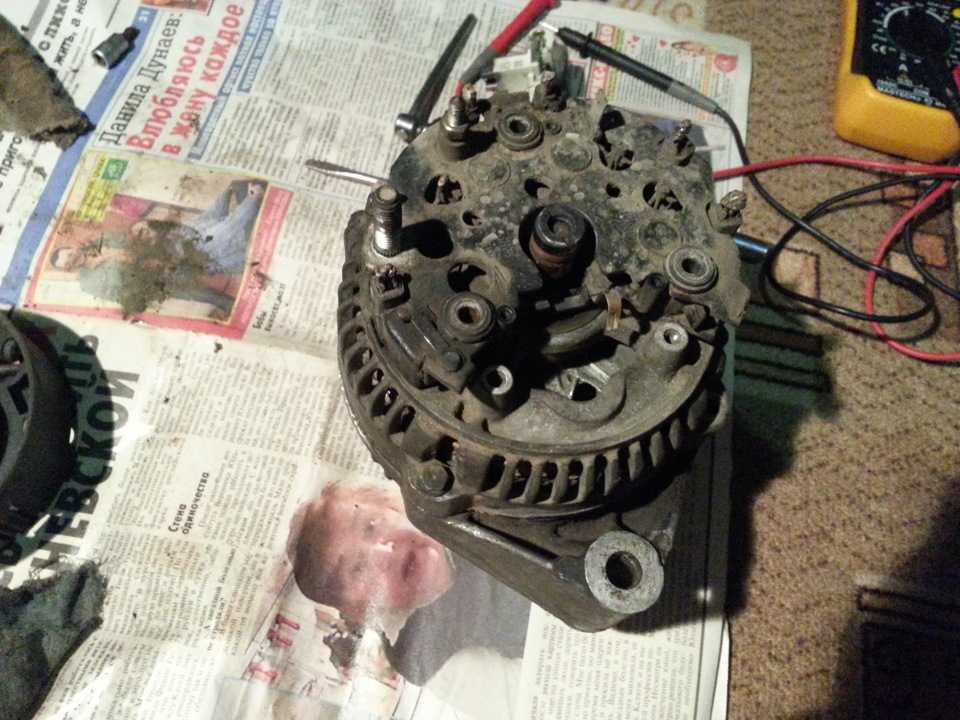

Диагностика генераторов сегодня проводится с помощью определения напряжения в электросети либо проверки устройства с использованием специального оборудования. На первом этапе специалист определяет напряжение на клеммах АКБ. Затем он запускает мотор и выполняет замер уже на работающем движке.

На заглушенном двигателе напряжение должно составлять примерно 12 Вольт, а вот после запуска агрегата показатель должен достигать отметки 13,8-14,7 Вольт. Если напряжение большее, это признак «перезаряда», который вызван поломкой реле-регулятора. Если присутствует отклонение в меньшую сторону, подача тока не происходит. Причина может заключаться в выходе из строя цепей либо неисправности генератора.

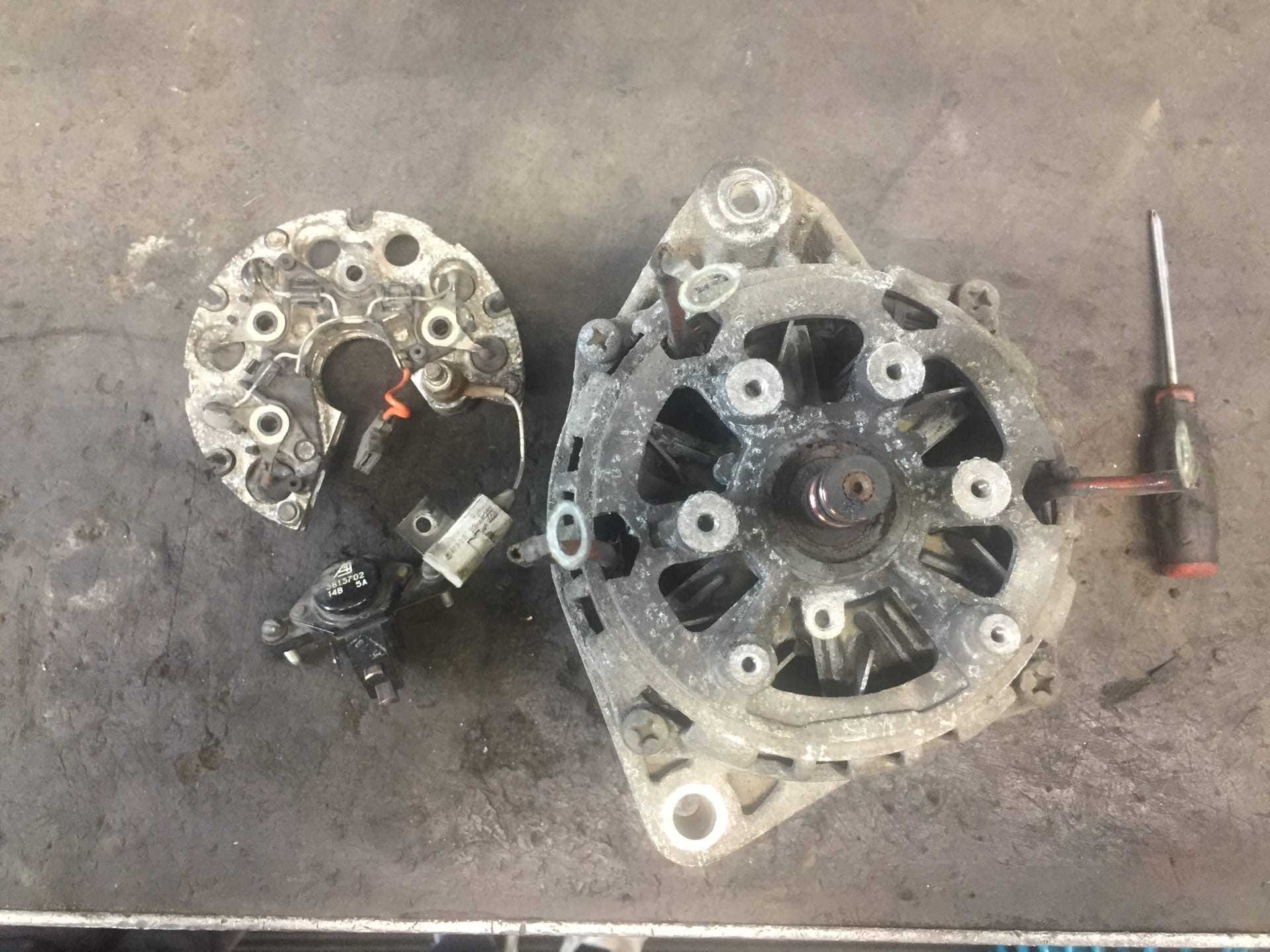

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя. Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать контактное кольцо.

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

Бывает так, что компьютер в автомобиле начинает показывать неисправность генератора сразу после замены щёток. Это происходит из-за недостаточной притирки новых деталей. В процессе эксплуатации они притрутся, и ошибка пропадёт. Если ошибка не исчезает, причина в залипании корпуса из-за избыточного количества грязи. Эта проблема легко устраняется продуванием деталей сжатым воздухом. Перед тем как проверить работу генератора обязательно осмотрите щётки на предмет наличия сколов и трещин. Часто на новых деталях имеются производственные дефекты.

Бывает так, что щётки меняются в сборе с реле регулятором генератора. В этом случае процесс замены проходит следующим образом:

1. От АКБ отсоединяется минусовая клемма;
2. С плюсового провода нужно снять резиновый наконечник;
3. Производится демонтаж генератора (при необходимости нужно снять корпус воздушного фильтра);
4. Достаётся блок щёток с регулятором реле;
5. Извлекаются фиксирующие пружины;
6. Откручиваются щётки;
7. Отсоединяется вся связанная с ними проводка;
8. Устанавливается новый блок.

Подключение генератора происходит только после проверки отсутствия дефектов на новых щётках. После сборки ставим генератор на место, натягиваем ремень, подключаем аккумулятор и заводим автомобиль.

Устройство и принцип работы генератора

Большинство бензиновых генераторов состоят из трубчатого каркаса, в котором расположены двигатель внутреннего сгорания и электрический преобразователь. Между собой они соединены специальной муфтой. Генератор преобразует механическую энергию двигателя в электрический ток. Данный элемент бывает однофазным или трехфазным. Его работа контролируется электронным блоком управления, который предохраняет от перегрузок и коротких замыканий.

В зависимости от модели двигатели имеют один или несколько цилиндров. Он может быть двухтактным или четырехтактным. Наиболее часто используются четырехтактные двигатели ввиду их экономичности. Для запуска применяется ручной или электрический стартер. Более дорогие модели комплектуются системой автозапуска.

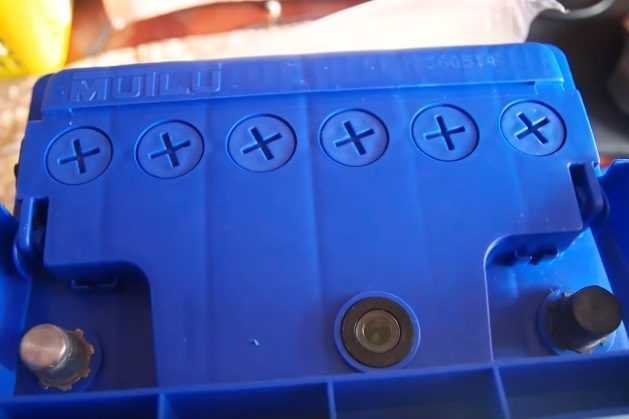

Распространенные неисправности аккумулятора

• Как правило, автомобилисты сталкиваются со следующими неисправностями АКБ: повреждение пластин (химическое либо механическое); короткое замыкание пластин или электродов аккумулятора; повреждения корпуса АКБ, из-за которых банки батареи теряют герметичность; химическое окисление клемм на выводе АКБ. В большинстве случаев неисправности аккумулятора возникают по таким причинам: Неправильная эксплуатация аккумуляторной батареи. Окончание срока использования АКБ. Заводской брак.
• Пришло время перейти непосредственно к генератору автомобиля. Поломки генератора встречаются гораздо чаще, что вызвано более сложной конструкцией этого элемента. Да и обнаружить проблемы бывает намного труднее.
• Специалисты часто имеют дело с такими неисправностями генератора: поломка регулятора напряжения; повреждение диодного моста (он же выпрямитель); изнашивание токосъемных щеток; дефекты проводов зарядной цепи; повреждение либо эксплуатационный износ шкива; износ токосъемных колец или коллектора; замыкание отдельных витков на обмотке статора; выход из строя подшипника.
• Каждый уважающий себя автолюбитель должен понимать, какие причины неисправностей генератора встречаются наиболее часто, и как с ними можно бороться. Необходимо также не забывать о том, что избежать серьезных проблем помогает своевременная профилактика. Ближе к концу статьи мы рассмотрим и некоторые советы, которые помогут вам узнать, как проверить генератор самостоятельно. Но давайте сначала узнаем о внутреннем устройстве узла.
• Существуют генераторы постоянного и переменного тока. В наше время легковые автомобили комплектуются устройствами переменного тока с интегрированным выпрямителем, который также называю диодным мостом. Именно эта деталь обеспечивает превращение переменного тока в постоянный, который необходим для функционирования электрических устройств в машине. В большинстве случаев диодный мост расположен в корпусе либо крышке генератора. Как правило, он встроен в одну из этих деталей.
• Электрическое оборудование современного автомобиля может работать лишь в заданном диапазоне токов по напряжению. Очень часто рабочим считается напряжение от 13,8 до 14,7 Вольт. Поскольку генератор соединен с коленвалом мотора с помощью специального ремня, его работа напрямую зависит от скорости движения транспортного средства и текущих оборотов двигателя.
• С целью сглаживания получаемого тока используется реле-регулятор напряжения. По сути, он используется как стабилизатор и помогает выровнять рабочее напряжение, в котором не должно быть провалов и скачков. Многие автомобильные генераторы комплектуются регуляторами напряжения интегрального типа, которые автомобилисты называют «таблетками» или «шоколадками».

Советы по эксплуатации генератора

Подключая аккумулятор к генератору, следует обратить внимание на полюсные штыри. Перепутывание штырей местами — довольно распространённая ошибка, этого допускать нельзя ни в коем случае. Нельзя забывать, также, и про исправность цепи заряда аккумулятора

Нормальная стабильная работа аккумуляторной цепи необходима для того, чтобы аккумуляторная батарея не отсоединилась от сети при работающем двигателе и отключенных его потребителях

Нельзя забывать, также, и про исправность цепи заряда аккумулятора. Нормальная стабильная работа аккумуляторной цепи необходима для того, чтобы аккумуляторная батарея не отсоединилась от сети при работающем двигателе и отключенных его потребителях.

В автомобилях марки «Москвич», иногда проверяйте затянутость проводов амперметра на клеммах, (через него проходит электрическая цепь). Иногда при отсоединении аккумулятора из строя может выйти выпрямительный блок генератора.

Нельзя также допускать соприкосновение проводов с корпусом регулятора напряжения. Между ними должна быть оптимальная дистанция – 3 см. Когда двигатель работает, регулятор способен сильно нагреваться, что может стать причиной повреждения изоляции проводов.

Необходимо следить за тем, чтобы между крышкой регулятора и корпусом не было щели, а прокладка, находящаяся между ними не была изношена. Все дело в том, что влага, которая может проникнуть внутрь через щель, способна стать причиной повреждения, а также износа контактов. Снимать без какой-либо необходимости крышку регулятора не рекомендуется.

Распространенные неисправности аккумулятора

• Как правило, автомобилисты сталкиваются со следующими неисправностями АКБ: повреждение пластин (химическое либо механическое); короткое замыкание пластин или электродов аккумулятора; повреждения корпуса АКБ, из-за которых банки батареи теряют герметичность; химическое окисление клемм на выводе АКБ. В большинстве случаев неисправности аккумулятора возникают по таким причинам: Неправильная эксплуатация аккумуляторной батареи. Окончание срока использования АКБ. Заводской брак.
• Пришло время перейти непосредственно к генератору автомобиля. Поломки генератора встречаются гораздо чаще, что вызвано более сложной конструкцией этого элемента. Да и обнаружить проблемы бывает намного труднее.
• Специалисты часто имеют дело с такими неисправностями генератора: поломка регулятора напряжения; повреждение диодного моста (он же выпрямитель); изнашивание токосъемных щеток; дефекты проводов зарядной цепи; повреждение либо эксплуатационный износ шкива; износ токосъемных колец или коллектора; замыкание отдельных витков на обмотке статора; выход из строя подшипника.
• Каждый уважающий себя автолюбитель должен понимать, какие причины неисправностей генератора встречаются наиболее часто, и как с ними можно бороться. Необходимо также не забывать о том, что избежать серьезных проблем помогает своевременная профилактика. Ближе к концу статьи мы рассмотрим и некоторые советы, которые помогут вам узнать, как проверить генератор самостоятельно. Но давайте сначала узнаем о внутреннем устройстве узла.
• Существуют генераторы постоянного и переменного тока. В наше время легковые автомобили комплектуются устройствами переменного тока с интегрированным выпрямителем, который также называю диодным мостом. Именно эта деталь обеспечивает превращение переменного тока в постоянный, который необходим для функционирования электрических устройств в машине. В большинстве случаев диодный мост расположен в корпусе либо крышке генератора. Как правило, он встроен в одну из этих деталей.
• Электрическое оборудование современного автомобиля может работать лишь в заданном диапазоне токов по напряжению. Очень часто рабочим считается напряжение от 13,8 до 14,7 Вольт. Поскольку генератор соединен с коленвалом мотора с помощью специального ремня, его работа напрямую зависит от скорости движения транспортного средства и текущих оборотов двигателя.
• С целью сглаживания получаемого тока используется реле-регулятор напряжения. По сути, он используется как стабилизатор и помогает выровнять рабочее напряжение, в котором не должно быть провалов и скачков. Многие автомобильные генераторы комплектуются регуляторами напряжения интегрального типа, которые автомобилисты называют «таблетками» или «шоколадками».

Причины неисправности генератора и способы их устранения

Генератор представляет собой сложное устройство, являющееся обязательной частью любого авто. Владельцу машины следует знать возможные причины неисправностей генератора, способы устранения их, и уметь выполнять их профилактику.

Выделяют 2 вида генераторов: переменного тока и постоянного тока. Нынешние автомобили оборудуют генераторами переменного тока, имеющими диодный встроенный мост (выпрямитель), который преобразовывает переменный ток в постоянный.

Каждый электроприбор в авто рассчитан на тот или иной диапазон напряжения, обычно — от 13,8 до 14,7 В. Поскольку генератор прикрепляется к коленвалу, напряжение, выдаваемое им, отличается на разных оборотах двигателя авто. Реле-регулятор сглаживает и регулирует выдаваемый ток.

Разновидности неисправностей генератора

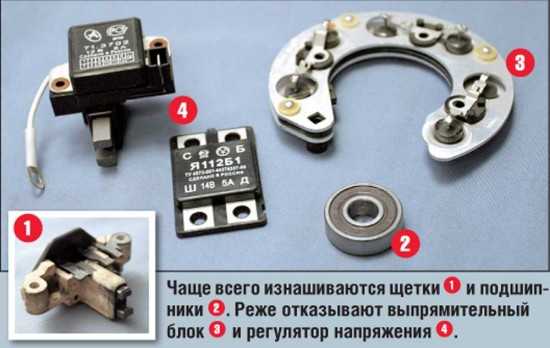

Все неисправности этого агрегата подразделяют на 2 категории — электрические и механические. Практически любая механическая неисправность является результатом длительной эксплуатации, приводящей к разрушению корпуса, креплений, подшипников, ременного привода, прижимных пружин и других частей. Электрические неисправности — это обрыв обмотки, выход из строя диодного моста, выгорание щёток и их износ, биение ротора, пробои, выход из строя реле-регулятора.

Нужно проводить регулярную проверку натяжения ремня привода и его износа.

«Дедовский» метод диагностики неисправностей

Суть метода заключается в сбрасывании клемм с аккумулятора. Категорически запрещенный метод для современных авто. Следствием перепадов напряжения может стать выход из строя всей бортовой электроники. По этой причине генератор следует проверять исключительно путём замера электрического напряжения в электросети или диагностики снятого узла с использованием специального стенда. Вначале замеряют напряжение на аккумуляторных клеммах, запускают мотор и снимают показания уже во время его работы. До момента запуска двигателя напряжение должно составлять примерно 12 В, а после запуска — 13,8-14,7 В. В случае отклонения в сторону увеличения имеет место «перезарядка», указывающая на выход из строя реле-регулятора, отклонение в сторону уменьшения говорит об отсутствии поступления тока, что указывает на неисправность генератора либо цепей.

Причины неисправностей

• Износ, коррозия. Нынешние генераторы оборудованы закрытыми подшипниками, заменяемыми после завершения срока службы либо пробега авто. Узлы электрической части полностью заменяются.
• Низкое качество комплектующих.
• Несоблюдение правил эксплуатации.
• Факторы внешнего характера (жидкости, соль, температурные колебания, дорожная «химия»).

Износ подшипников является наиболее распространённым вариантом неисправности. Его признаки — вой либо свист во время работы. В таком случае необходимо заменить подшипники. Когда натяжение приводного ремня ослабевает, это тоже может привести к низкой эффективности работы генератора. Основным признаком в этом случае является свист при разгоне автомобиля.

Устранение неисправностей генератора

Неисправности механического типа устраняют посредством замены неисправного узла на исправный. Для генераторов старых моделей необходима проточка контактных колец. Причиной изменения приводных ремней является их износ, максимальное растяжение либо завершение срока эксплуатации. Роторные либо статорные обмотки заменяются.

Электрические неполадки устраняют в результате проверки других составляющих электрической цепи, а также непосредственно деталей генератора и выходного электрического напряжения. Распространённой проблемой является перезаряд генератора либо недостаточное напряжение. Устранение первой неисправности возможно путём проверки и замены регулятора напряжения или диодного моста, тогда как низкое напряжение является чуть более сложной проблемой. Возможные причины низкого напряжения — повышение нагрузки на бортовую сеть, пробой диода, поломка регулятора напряжения и некоторые иные.

Сложности при пуске мотора

Один из верных признаков поломки генератора — неуверенный пуск двигателя автомобиля. Когда генератор перестаёт работать правильно, аккумулятор недополучает заряд и лишается способности нормально прокручивать стартер. Разряженный аккумулятор — как правило, прямое следствие поломки генератора. При этом батарея может не только недополучать заряд, но и напротив перезаряжаться.

Происходит это из-за поломки электронного блока реле-регулятора: генератор выдаёт больший ток, чем требуется, а это приводит к выкипанию электролита и быстрому выходу из строя аккумулятора. Отметим, что многие современные автомобили перестают заводиться, когда напряжение в бортовой сети опускается ниже 12 вольт. При этом батарея способна прокручивать стартер.

Неисправности реле-регулятора напряжения

Иногда причиной неполадок в работе генератора является неисправности в реле-регуляторе. Обычно это связано с перегоранием транзисторов, резисторов или выходом из стоя других его деталей. Часто реле-регуляторы не ремонтируются, а просто заменяются новыми, но, бывает, что после несложного ремонта их удается восстановить.

Конечно, заниматься таким ремонтом должен человек, разбирающийся в электротехнике.

Что делать если реле-регулятор сломался в дороге

Если в дороге сломался реле-регулятор, то можно продолжать движение, но нужно периодически, через каждый час поездки отсоединять разъем от регулятора и соединять подходящим проводом клеммы «+» и «Ш» на самом регуляторе.

Нужно поддерживать такой режим движения, чтобы зарядный ток не превышал 20-25А, и при этом включить максимальное количество потребителей электроэнергии. Через полчаса поездки провод с клемм следует отсоединить, чтобы не перезарядить аккумулятор.

Как определить неисправности у генератора

Причины разрядки аккумулятора ВАЗ 2110 Признаки неисправности диодного моста генератора. Автомобильный генератор и генератор, бытовой электрической станции аналогичны. Соответственно и принцип поиска неисправностей и ремонта однотипны. Единственное отличие в том, что в составе автомобильного генератора присутствует выпрямитель и регулятор напряжения, так автомобильная сеть рассчитана на 12 Вольт. В статье рассмотрены неисправности генератора, и как их можно устранить своими руками. В автомобиле предусмотрена контрольная лампа, которая может оповестить вас о том, что прекращена подача тока от генератора. Если это произошло нужно убедиться, что датчик исправен и лампа правильно подсоединена.

Часто случается, что для этих ламп используется плохой разъем или выходит из строя управляющее реле. Также возможно, что у вас неисправен аккумулятор, заряжающие клеммы или он просто разряжен. При большом потреблении энергии, например, при максимальном использовании осветительных приборов, зарядки или оставленной на ночь включенной магнитоле. Неисправности генератора могут появиться из-за повышенной выработке энергии, когда напряжение выше 14-15 Вольт. Цифры варьируются в зависимости от модели.

Поэтому при поломке аккумулятора необходимо всегда проверять и генератор тоже. Иногда генератор начинает отдавать ток ниже необходимого предела в 13.2 Вольта, тогда необходимо срочно проверить его на предмет поломки.

Перед тем как снимать генератор необходимо проверить натяжение ремня привода. Отсутствие электропроводящих соединений аккумулятора или генератора с корпусом автомобиля, возможно, напряжение теряется «по дороге» к аккумулятору. Проверьте также подшипники на предмет зазоров и целостность предохранителей.

Для некоторых видов неисправностей нет необходимости снимать генератор. При наличии стуков или шума во время работ, необходимо отключить провода: шум исчезнет — но образуется замыкание, к сожалению, это дорогие ремонтные работы, стоимость их превышает цену нового оборудования.

Шум остался — замените подшипники, они износились за время использования. Проверьте щетки, может быть, их тоже пора заменить. Контактные щетки и кольца могут быть плохо прижаты, тогда следует отрегулировать пружину. Избавьтесь от грязи и подгорания на кольцах, если есть. От следов подгорания лучше всего помогает наждачная бумага. Если кольца пришли в негодность необходимо заменить ротор. Проверьте при помощи мультиметра контакты ротора.

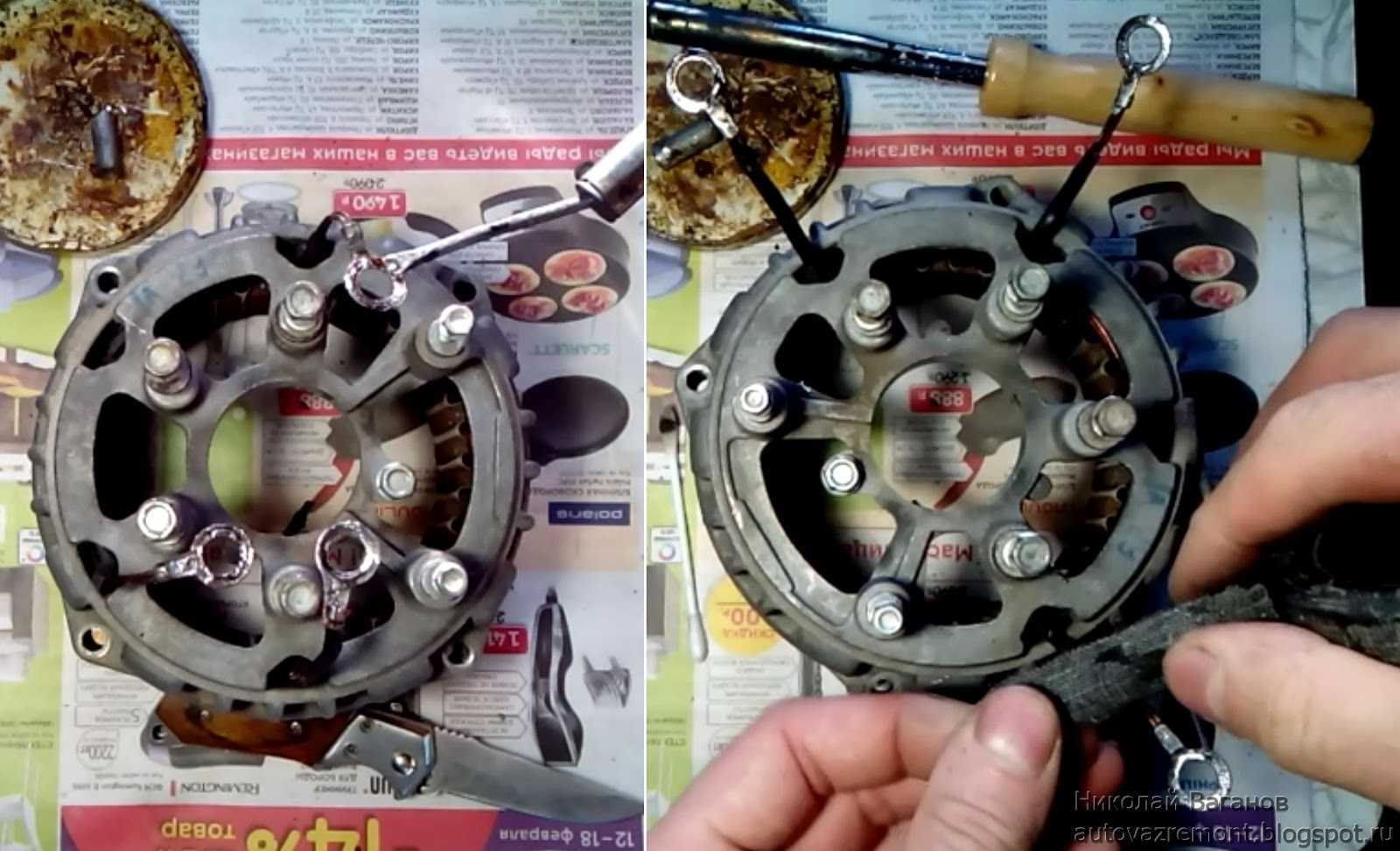

Неисправности генератора в виде испорченного ротора необходимо удалять в следующем порядке. Так как неисправный ротор не подлежит замене, его необходимо полностью менять в случае неисправности. То же относится и к статору. Помните, что ротор и статор не должны иметь электропроводящий контакт с корпусом или другими частями автомобиля. Неисправный статор подлежит замене. Диоды выпрямителя напряжения не должны проводить ток в оба направления.

Выявление причин и устранение неисправностей

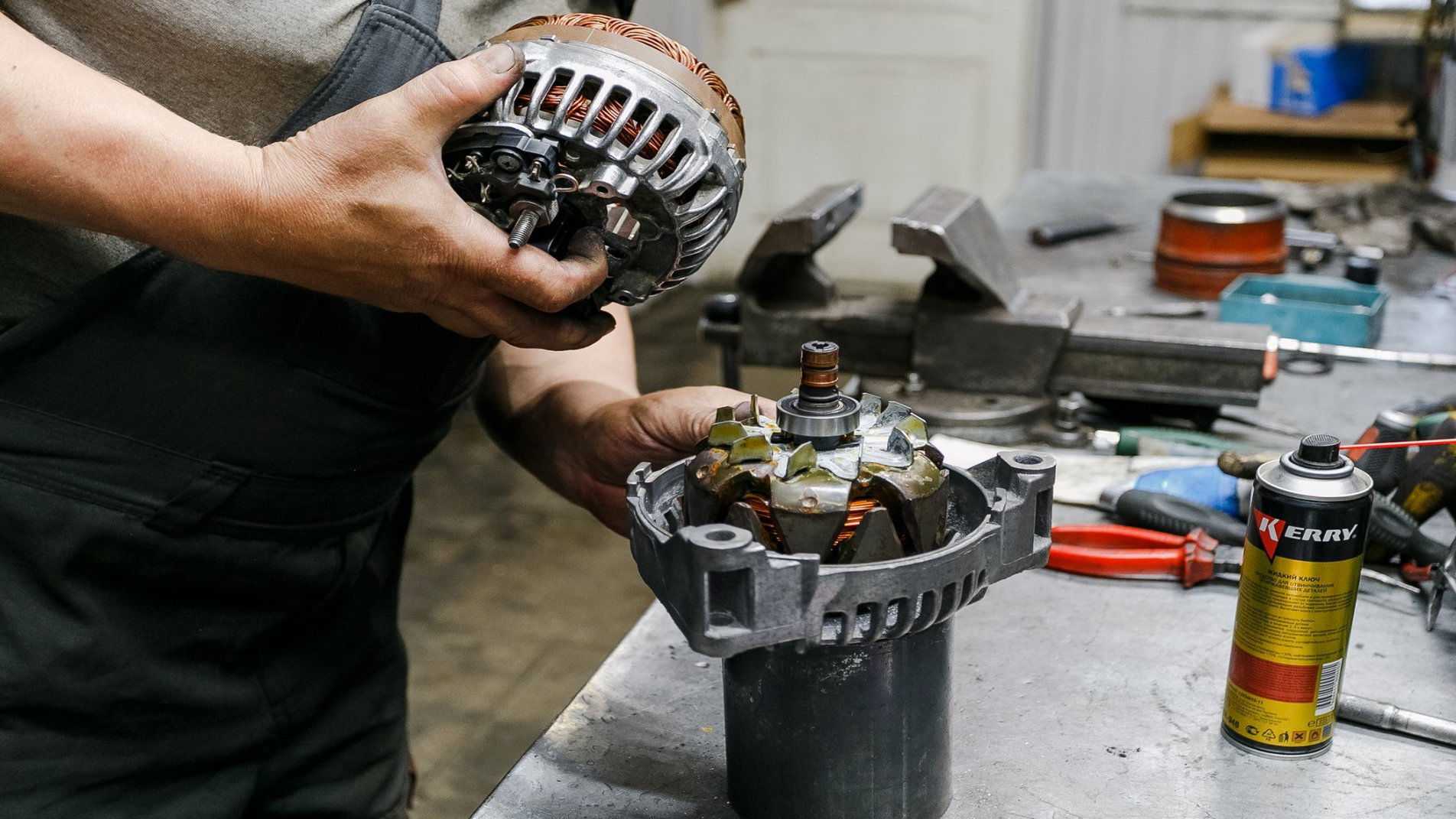

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора — в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра. Но если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломавшегося диода осуществляется только путем его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы могли быть уверены, что все будет сделано правильно. Как правило, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть смысл произвести замену на новое ГУ.

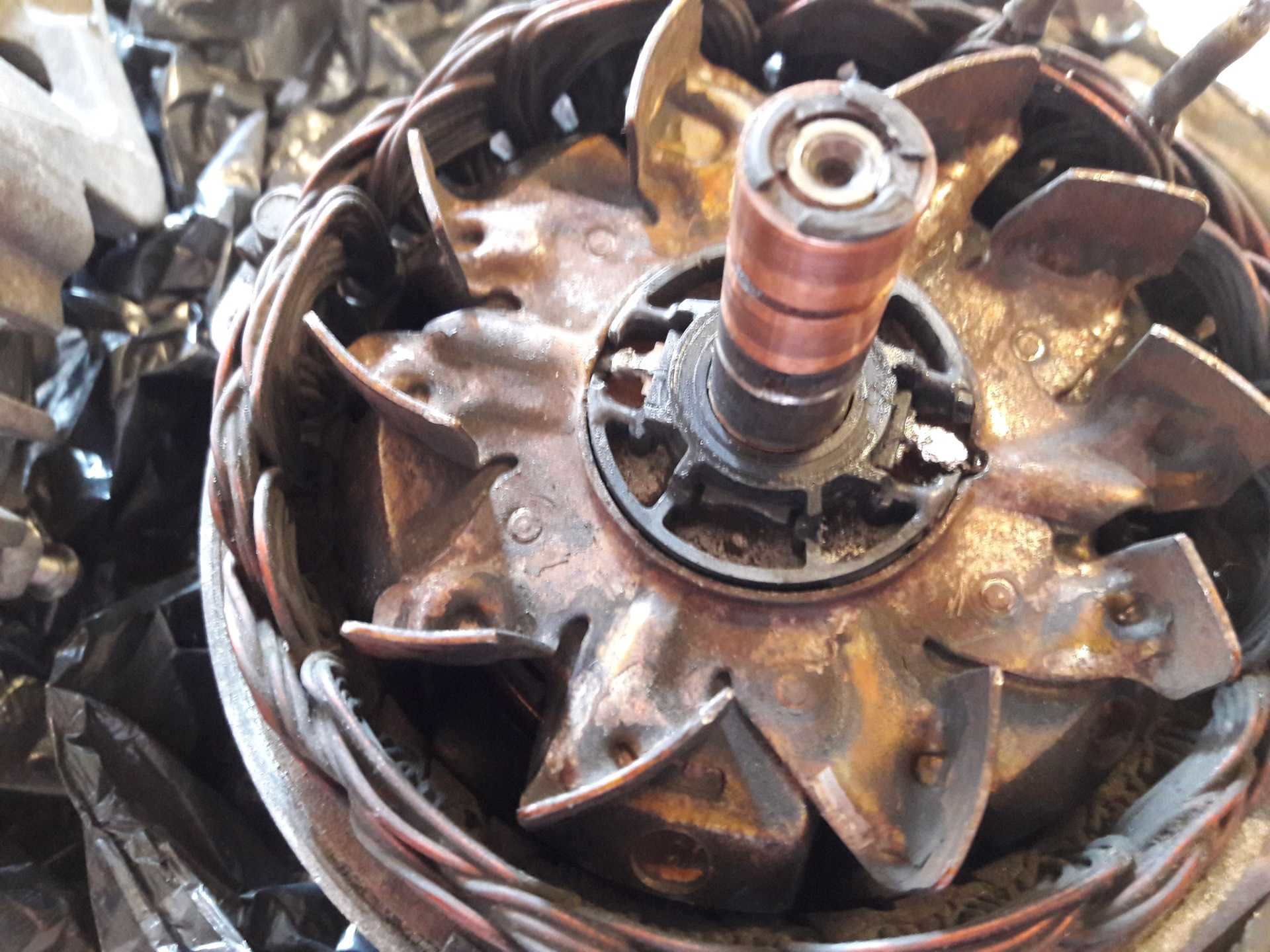

Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена разрывом электроцепи рядом с контактными кольцами либо распайкой концов обмоток

В этом случае процедуру ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка

Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов. Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. Если на кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае — опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, осуществляется в случае полного их повреждения.
Если ГУ сильно гудит, вероятнее всего, причина заключается в износе роторных подшипников. Если вы заметили, что состояние подшипниковых устройств довольно печально, возможно, пришло время произвести их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора. Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Если вам необходимо будет добраться до этой схемы с диодными компонентами, потребуется открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод. Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ — Вячеслав Ляхов).

3 Механические повреждения – почему возникают

Когда от генератора исходят шумы, визг, причиной чаще являются неисправные подшипники. Достаточно наполнить подшипниковый узел смазкой, и шум исчезнет. Но это не единственная причина посторонних шумов от подшипников. Они могут вызываться механическими повреждениями: разрушился сепаратор, износились дорожки качения, провернулось наружное кольцо в корпусе. Подшипники в таком состоянии не ремонтируются, а подлежат немедленной замене. Промедление может привести к более серьезной поломке – прикосновению вращающегося якоря к статорным обмоткам, их обрыву.

Причиной воя генератора становятся механические повреждения электрических узлов: межвитковые и короткие замыкания. Они наблюдаются в статорных обмотках, в тяговом реле, при замыкании на шину. Устранить их в гаражных условиях можно в очень редких случаях. Замыкание ликвидируется, если устранить место соприкосновения обмоток с шиной. Воем могут сопровождаться неисправности в контакторе зажигания, ненадежный контакт в тяговом реле и на аккумуляторе.

К другим механическим повреждениям относятся:

Установка и замена генератора

При необходимости замены или ремонта генератора производят его демонтаж в следующем порядке:

1. Отсоединение минусовой клеммы аккумуляторной батареи.
2. Снятие ремня привода генератора со шкива.
3. Выворачивание болта регулировки и крепления устройства на натяжной планке.
4. Отсоединение колодки жгута проводов от корпуса генератора.
5. Отсоединение провода от вывода генератора.
6. Отворачивание и извлечение болтов крепления генератора.
7. Извлечение генератора из подкапотного пространства.

Установка нового или отремонтированного генератора выполняется в обратном порядке, после чего производится правильная регулировка натяжения ремня.
