Компоненты двигателя
Базовая силовая установка, это мотор, работающий на тяжёлом топливе, цилиндры расположены в ряд и совершают работу за четыре такта.
Компоненты силовой установки:
| Структура | Расшифровка | |
| Станина | Объединение цилиндров | |
| Конструкции | Распределение газов | Головка, клапаны и толкатели |
| Крышка головки, коллектор | ||
| Механизм распределения | ||
| Кривошипы и шатуны | Поршни, шатуны, вал, маховик | |
| Структура | Снижения трения | Клапан отвода газов |
| Нижняя часть двигателя | ||
| Помпа и приёмник | ||
| Фильтрующий элемент и регенератор тепла | ||
| Маслопроводы турбокомпрессора | ||
| Подачи топлива | Топливные трубопроводы и аппаратура | |
| Фильтрующий элемент (тонкий) | ||
| Фильтрующий элемент (грубый) | ||
| Очиститель воздуха и подводящий тракт | ||
| Отвода тепла | Помпа | |
| Терморегулятор | ||
| Механизм обдува | ||
| Теплообменник жидкость, масло | ||
| Устройства | Повышения давления воздуха | Турбинный компрессор |
| Запуска | Электрическое устройство пуска, дополнительный двигатель с редуктором | |
| Электрический элемент накаливания | ||
| Приводы | Электрооборудования | Генератор |
| Агрегатов | Нагнетатель | |
| Шестерённый насос | ||
| Муфта сцепления |

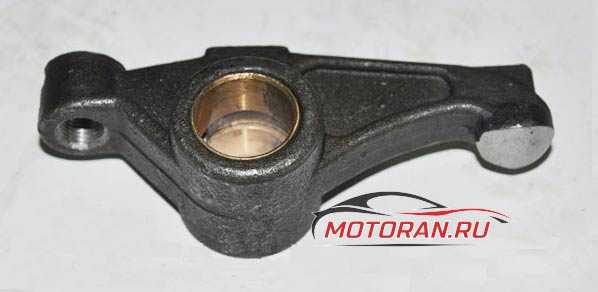

Коромысло клапана силовая установка Д-245:
Конструкция
Новейшее поколение FordTransit в отношении устройства не сравнимо с большей частью похожих машин. У авто автономная передняя подвеска вида Мак-Ферсон с пружинами с изменчивыми газонаполненными амортизаторами и жесткостью. Еще необходим стабилизатор поперечной стабильности. Задняя подвеска исполнена, как рессоры с амортизаторами. Авто с успехом совместима даже с непростым покрытием.
Авто укомплектовывается обыкновенным тормозным усиленным механизмом и самоконтролем колодок.
FordTransit отличается смелым решением салона, совместимым с внешним видом. Панель приборов авто многозадачна и в неё входит то, что нужно. Вождение приятное, аналогично традиционной легковой машине. При помощи усилителя руля водитель не использует чрезмерные усилия для передвижения рулевого колеса.
ЯМЗ – основной поставщик
После пожара на КамАЗе, с 1996 г. в Ликино постепенно переходят на двигатели Ярославского моторного завода. Изначально применялись моторы семейства ЯМЗ 236 для машин базовой длины (ЛиАЗ 5256, ЛиАЗ 5256.30, ЛиАЗ 5256.35), а со временем и более мощные ЯМЗ 6563 (ЛиАЗ 5256.36). Семейство 236 до сих пор выпускается заводом и проблем с запчастями не наблюдается. Версия мотора соответствующего нормам Евро-4 ЯМЗ-536 впервые была установлена на модификацию ЛиАЗ 5256.60 , более экономная версия ЯМЗ-5364 также устанавливается на эту машину.
Дизели ЯМЗ-236НЕ-6, ЯМЗ-236НЕ-18 и ЯМЗ-236НЕ-28 отличаются только системой ТНВД. Остальные параметры сходны. Компоновка V6, рабочий объём – 11.1 л, максимальная мощность, 169 (230) кВт (л.с.) достигается при частоте 2100 об/мин. Клапанной механизм: OHV (12/16). Поршневая группа идентична. Диаметр цилиндра – 130 мм, разбег поршня – 140 мм. Степень сжатия:17,5. МКМ – 882 (90) Н•м (кгс•м) вырабатывается на оборотах 1200–1400 об/мин. Размеры обеих установок 1810?1045?1080 мм, масса – 1275 кг. Модификации ЯМЗ-236НЕ-18 и ЯМЗ-236НЕ-28 используются в качестве запчастей ко многим ЛиАЗ-5256.
ЯМЗ 6563 (эконорма – Евро-3). Модель оснащена рядом электронных систем и более прогрессивной топливной системой. 6-цилиндровый V-образный дизель с рабочим объемом 11,15 л схож с предшественником – ЯМЗ-236. Поршневая группа – идентичная, степень сжатия выросла до 17,9. Мощность осталась без изменения, правда достигается она на более низких оборотах – 1900 об/мин – мотор стал экономичнее. Максимальный крутящий момент, как и у 236, но достигается раньше – на 1100-1300 об/мин.
Новые автобусы, заменившие на конвейере ЛиАЗ 5256, с заводскими индексами ЛиАЗ 5292.60 и ЛиАЗ 5293.60 заполучили менее мощную дизельную установку ЯМЗ-5362, но она отличается от прототипа большей экономностью при потреблении солярки.
Несколько лет назад ООО «НИТавто» получило статус официального дилера ООО «Силовые агрегаты-Группа ГАЗ» на право реализации запасных частей ОАО «Автодизель» (Ярославский моторный завод) и ЯЗДА (Ярославский завод дизельной аппаратуры). Условия сотрудничества с заводами-изготовителями позволяют компании «НИТавто»предложить своим клиентам наиболее оптимальное соотношение цены и качества предлагаемой продукции.

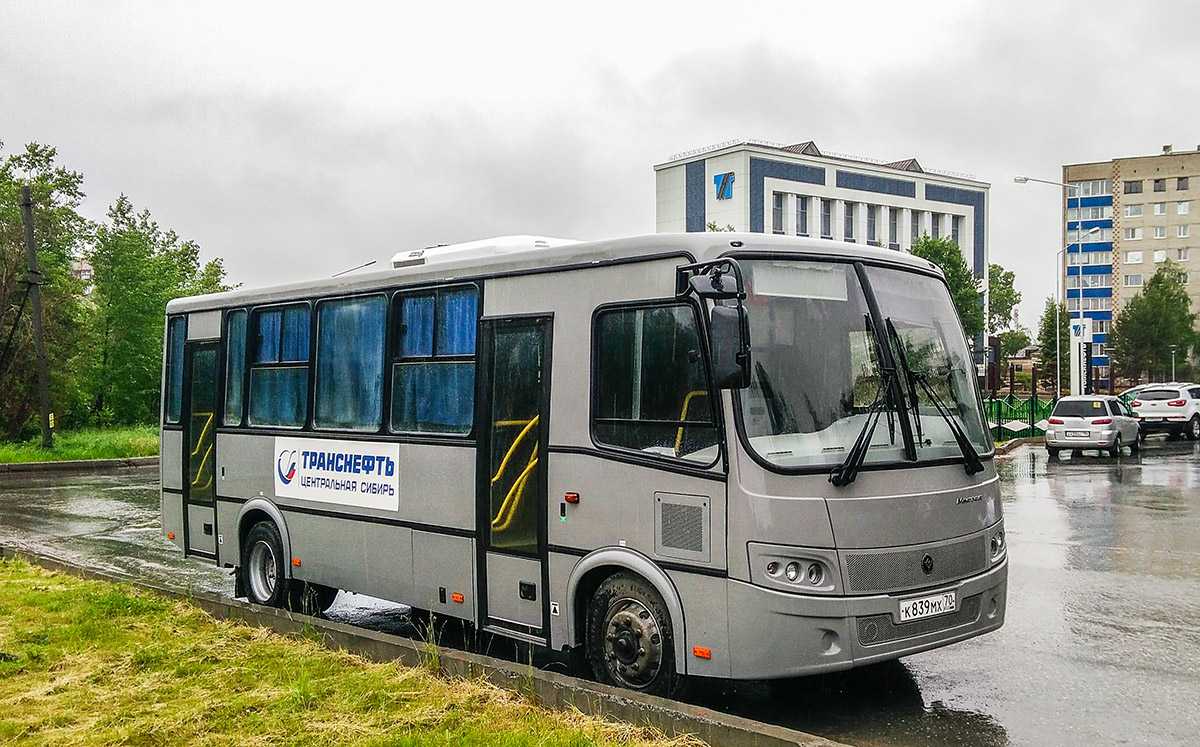

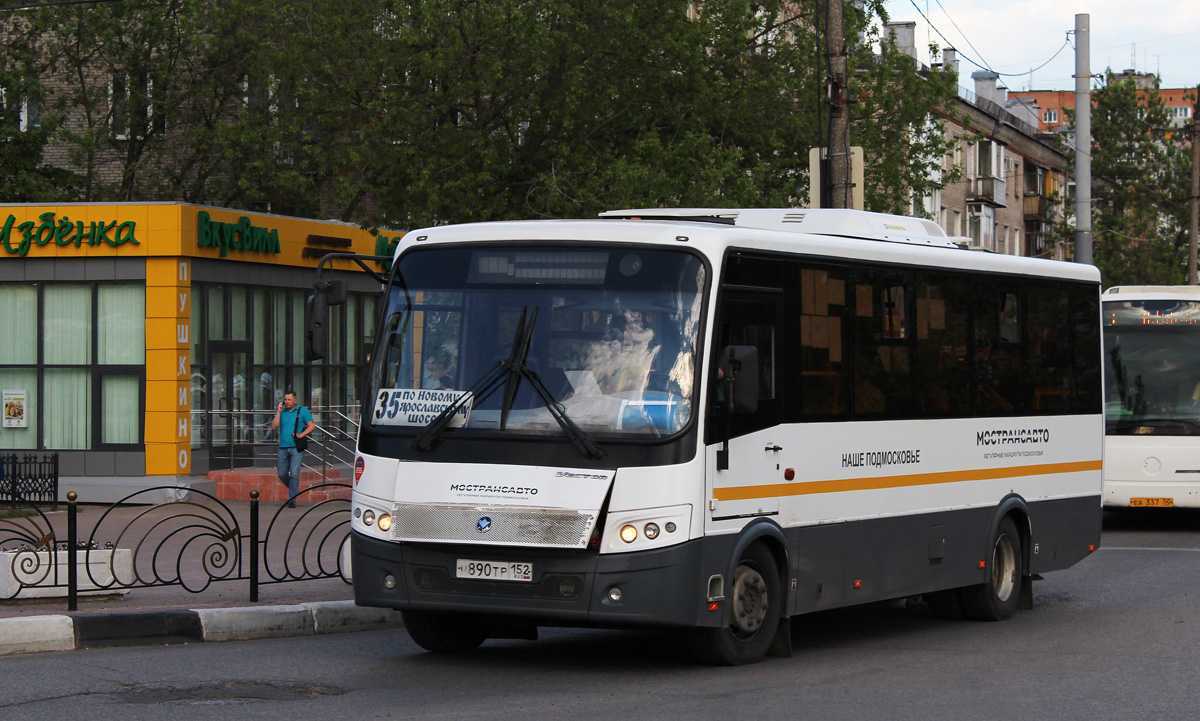

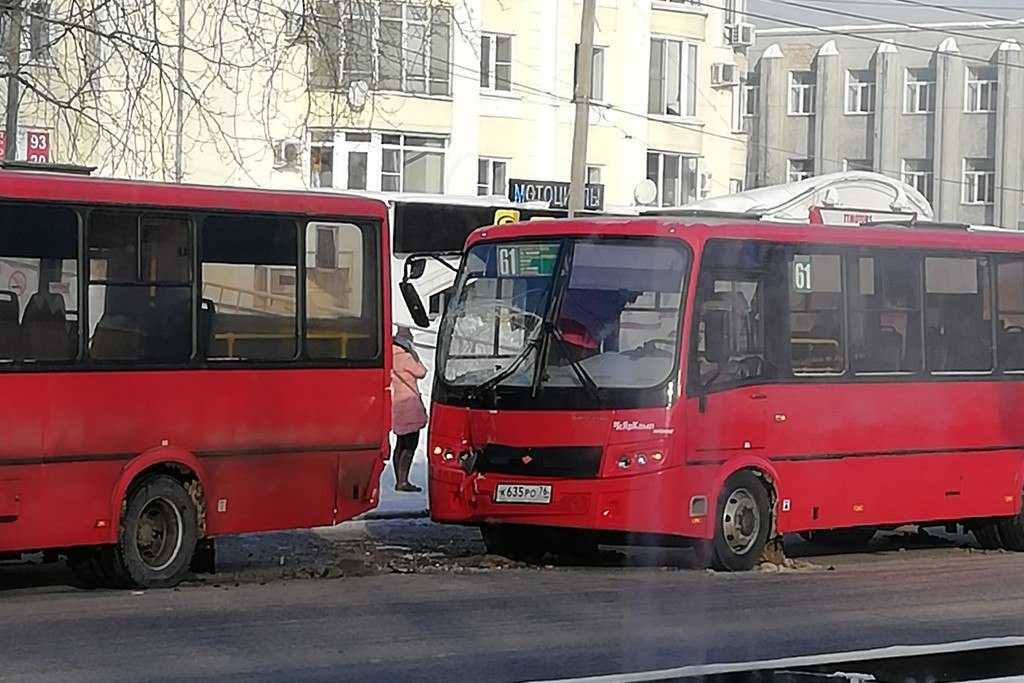

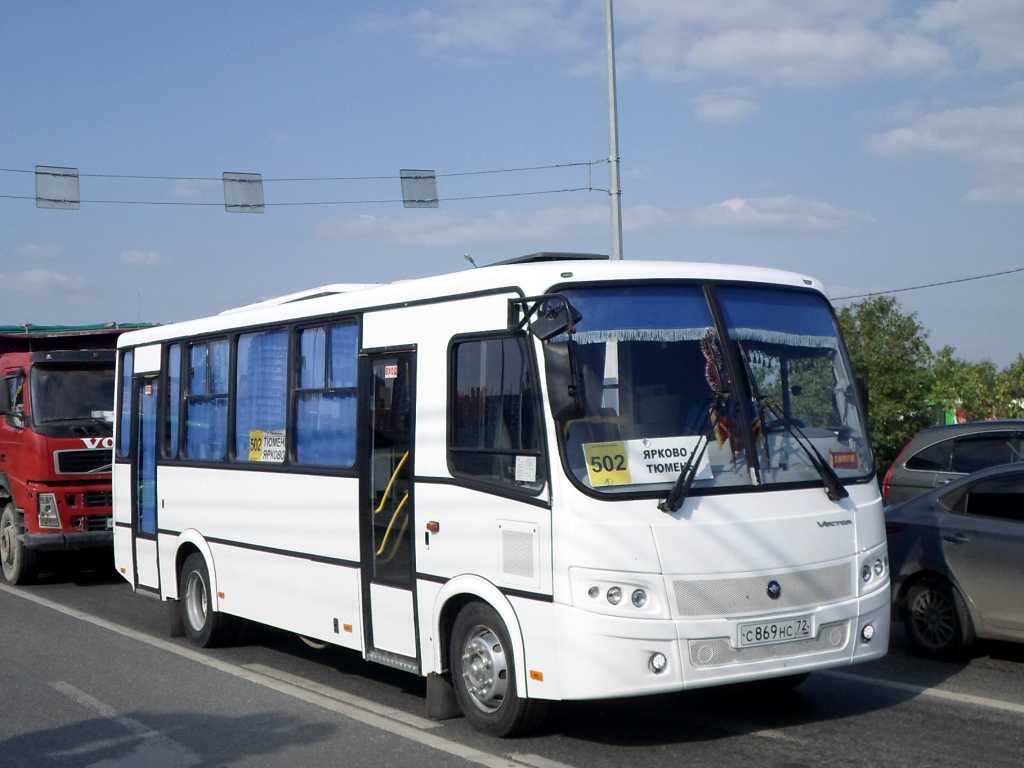

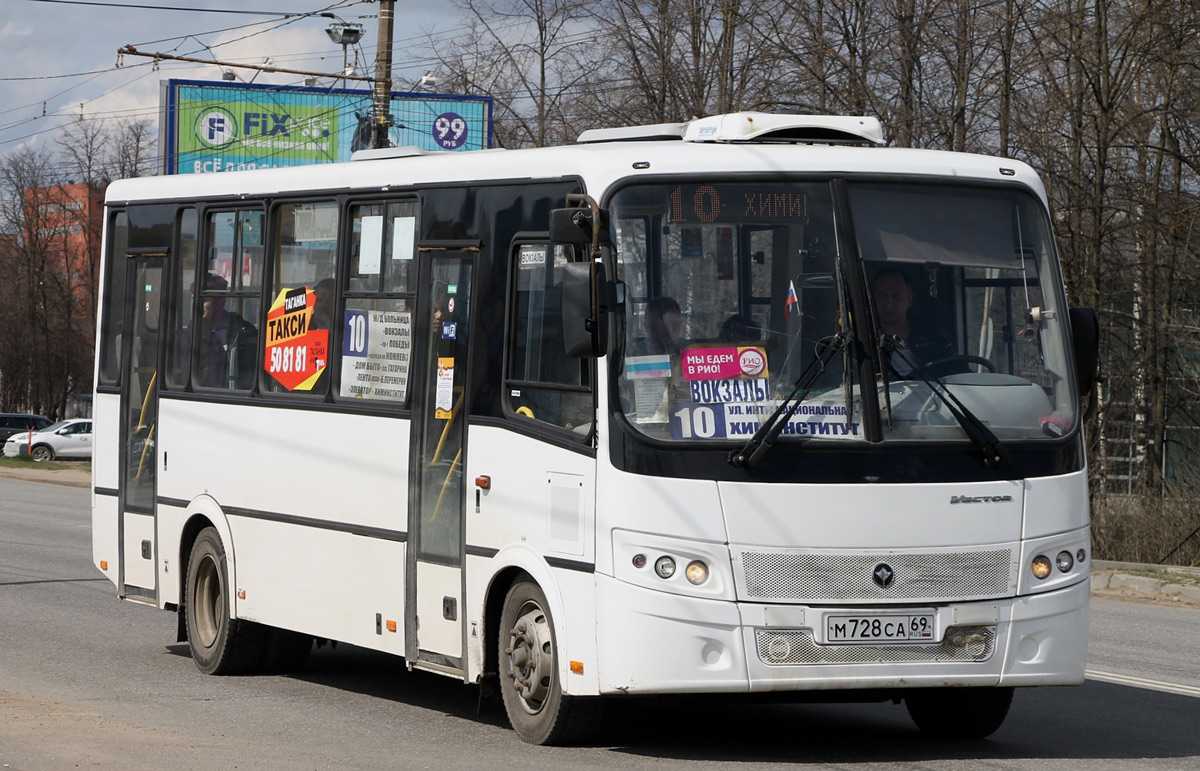

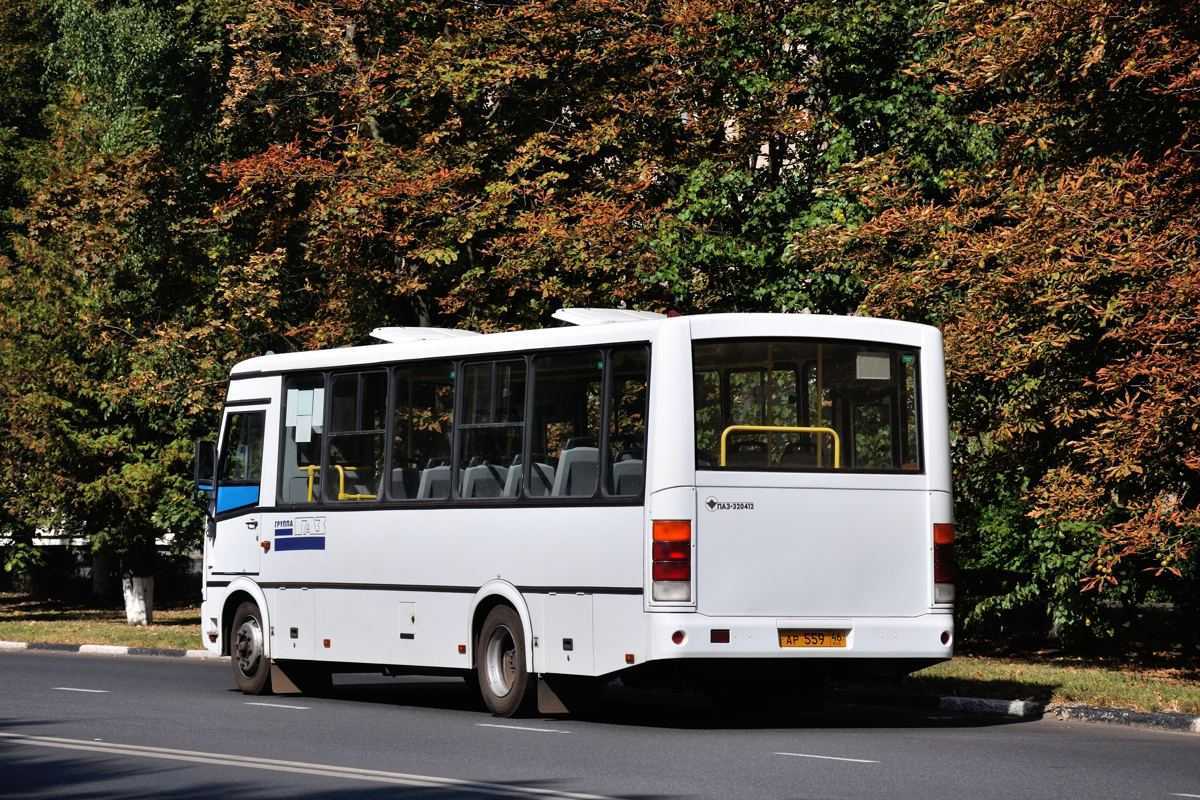

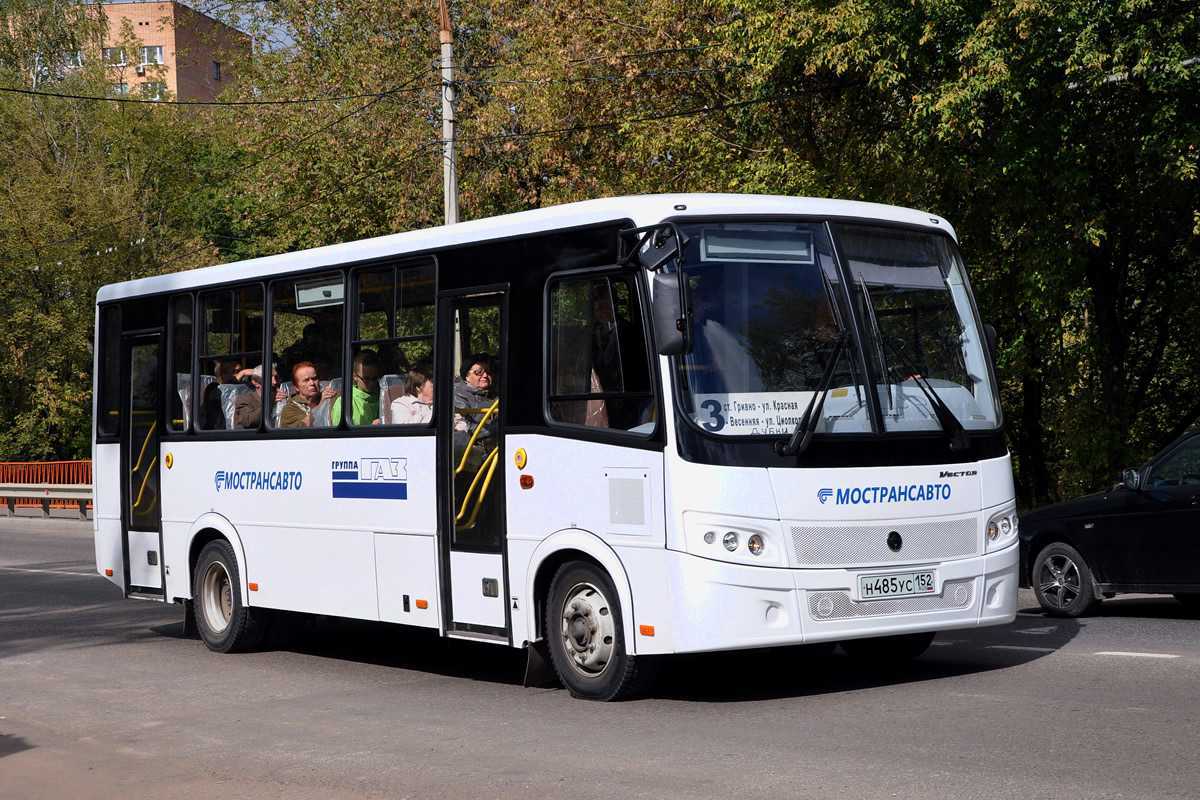

Конструктивные особенности и салон Пазика
Занимаясь модернизацией устаревших моделей, производители установили на ПАЗ 32054 цельнометаллический кузов вагонной компоновки, вмещающий 38 пассажиров, с 20 местами для сидения. На более поздних моделях общее количество мест увеличилось до 42, а сидячих до 23.
Полумягкие сиденья не регулируются. На всех модификациях устанавливаются однотипные кузова с разнообразной окраской, прошедшие антикоррозийную обработку. Гарантия эксплуатации кузова 6 лет. Для удобства пассажиров салон ПАЗ 32054 оснащен двумя дверями шириной 725 мм, они открываются с помощью пневмомеханического устройства привода.
Окна автобуса с форточками. На крыше кузова есть люки, обеспечивающие вентиляцию в теплое время года. Они снабжены уплотнителями, которые не позволяют проникать влаге во время дождей в салон автомобиля. Отрицательные отзывы о салоне ПАЗ 32054 вызваны отсутствием перегородки между водителем и пассажирским салоном, недочетами в компоновке различных переключателей на приборной панели.
Несомненным плюсом всех автобусов является доступность двигателя из салона автомашины, что позволяет водителю проводить мелкий ремонт, не выходя из автомобиля. Удобным является и подрессоренное водительское сиденье можно регулировать по горизонтальной плоскости и корректировать угол наклона спинки.
Пол автобуса стал более удобным для передвижения по салону благодаря фанерному покрытию и высоте 1965 мм. Стены кузова обшиты пластиком.
По желанию заказчика в автобусе могут быть установлены индивидуальная система вентиляции, мягкие сиденья. Для удобства пассажиров можно установить систему кондиционирования, стационарные столики.
Модификация ПАЗ 32054-07 с такими же размерами (длина 7000 мм, ширина 2530 мм и высота 2880 мм) и дизельным двигателем получила систему замедления тормозов в базовой комплектации. Автобус используется на пригородных и городских маршрутах, радиус разворота 7,5 метров. Топливный бак, как и на базовой модели – 105 литров.
Электросхема ПАЗ 32054 двухконтурная, с отдельной разводкой на салон и двигатель автобуса, электрооборудование рассчитано на 12В. Автобус обогревается с помощью калориферов от радиатора, дополнительно установлены три отопителя. Они подключены к пусковому жидкостному подогревателю двигателя и системе охлаждения автомобиля.
Популярность ПАЗ всегда была обусловлена не только универсальностью, но и возможностью быстро и недорого провести ремонт транспортного средства. Запчасти на ПАЗ 32054 при необходимости проведения ремонта можно заказать непосредственно на заводе, или в дилерских центрах группы ГАЗ. Перевозчики ценят эти автомашины за доступную цену, быструю окупаемость при эксплуатации плотном графике перевозок. Цена автобусов ПАЗ 32504 в зависимости от комплектации от 1100000 рублей.
Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.
________________________________________________________________
___________________________________________________________________________
Дизельный двигатель ММЗ Д-245
Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок, представляют собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Основными сборочными единицами дизеля являются: блок цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска применен турбонаддув с промежуточным охлаждением наддувочного воздуха. Использование в устройстве наддува турбокомпрессора с регулируемым давлением наддува позволяет иметь на дизеле улучшенную приемистость, обеспеченную повышенными значениями крутящего момента при низких значениях частоты вращения коленчатого вала и высокий уровень соответствия требованиям к содержанию вредных выбросов в отработавших газах. Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок Блок цилиндров и коленвал Д-245
Газораспределение и клапаны Д-245
Система смазки Д-245
Топливная система Д-245
ТНВД Д-245
Система охлаждения Д-245 Технические параметры и рабочие характеристики дизельного двигателя Д-245 Изготовитель — ММЗ (Минский моторный завод) Тип — 4-х тактный, рядный с турбонаддувом Число цилиндров, шт — 4 Способ смесеобразования — Непосредственный впрыск топлива Степень сжатия (расчетная) — 15,1±1 Диаметр цилиндра, мм — 110 Ход поршня, мм — 125 Рабочий объем, л — 4,75 Порядок работы — 1-3-4-2 Система охлаждения — жидкостная Номинальная частота вращения, об/мин — 2200 Мощность номинальная, кВт — 77+4 Максимальный крутящий момент, Нм — 385,5 Удельный расход топлива, г/кВтч — 236 Зазор между впускным клапаном и коромыслом на холодном дизеле, мм — 0,25…0,30 Система питания дизеля Д-245 Топливный насос Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т Регулятор: механический центробежный, всережимный, прямого действия, с автоматическим увеличением подачи топлива при пуске дизеля. Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2) Форсунки: ФДМ-22 17.1112010-01
Воздухоочиститель Комбинированный: моноциклон (сухая центробежная очистка) и воздухоочиститель с масляной ванной
Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором. Система охлаждения
Тип: Жидкостная, закрытая с принудительной циркуляцией жидкости, контролем температуры термостатом и шторкой радиатора, управляемой с места оператора. Нормальная рабочая температура от 80С до 95С. Емкость системы охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М. Система смазки
Тип: комбинированная, с жидкостномасляным теплообменником (ЖМТ). Очистка масла: центробежный масляный и сетчатый фильтр предварительной очистки масла. Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин. Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2). Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2). Емкость системы смазки – 15 л. Система пуска двигателя
Электростартерная, 24 В, номинальной мощности 4,0 кВт. Генератор — Переменного тока, номинального напряжения 14 В, мощностью 1150 Вт.
Характеристики и особенности дизеля Cummins на ГАЗели
Если говорить о самом ДВС, двигатели Cummins давно известны на мировом рынке. Агрегаты разработаны американской фирмой, сборка осуществляется в Китае. Двигатели зарекомендовали себя как надежные и экономичные. В результате каждый десятый дизельный авто в мире имеет мотор «Камминз».
Такими ДВС комплектуется большое количество микроавтобусов, легких грузовиков и т.д. Также двигатель в полной мере соответствует современным экологическим стандартам. Вполне очевидно, что данное решение является одним из лучших для малотоннажных грузовиков, масса которых ограничена рамками до 3.5 тонн.
Даже с учетом того, что дизельные версии дороже бензиновых, автомобили с этим двигателем пользуются повышенным спросом по ряду причин
Как правило, низкие расходы на эксплуатацию и надежность дизеля позволяют быстро окупить разницу в стоимости, что очень важно, особенно для коммерческого транспорта.. Итак, давайте рассмотрим сам двигатель
Если точнее, его начальную 120-сильную версию, которая ставилась ранее и остается под капотом некоторых версий ГАЗель Некст даже после модернизации
Итак, давайте рассмотрим сам двигатель. Если точнее, его начальную 120-сильную версию, которая ставилась ранее и остается под капотом некоторых версий ГАЗель Некст даже после модернизации.
Основные характеристики Cummins ISF 2.8:
- Двигатель: дизельный, с турбонаддувом, реализовано охлаждением надувочного воздуха;
- Степень сжатия:5;
- Масса двигателя: 214 кг;
- Рабочий объем: 2.781 литра;
- Мощность 120 л.с.;
- Макс. крутящий момент: 297Нм при 1600-2700 об/мин.;
- Объем масла в картере: 5 л.;
- Система питания:Common Rail;
- Расход топлива на 100 км пути: 8.5 л. при скорости 60 км/ч и 10.3 л. при скорости 80 км/ч;
Указанный агрегат является 4-х цилиндровым рядным дизельным мотором. Двигатель относительно простой и не отличается повышенной требовательностью к качеству дизтоплива, имеет неплохую ремонтопригодность.
Изготовитель определяет моторесурс на отметке около 500 тыс. км. Головка блока и сам блок изготовлены из прочного чугуна, гильзы фрезерованные, со средней фиксацией. В рамках ремонта имеется возможность выполнить гильзовку блока.
Поршни представляют собой решение составного типа. Юбка поршня из алюминиевого сплава, верхняя часть дополнительно имеет наплавку из жаропрочного материала. Коленвал отличается тем, что имеет зацементированные шейки, а само изделие повышенной прочности, что исключает возможность обработки. Это значит, что вал в случае износа нужно полностью менять. Также производитель не предусматривает замену вкладышей, ремонтные комплекты не выпускаются.
Распредвал установлен в ГБЦ, привод ГРМ цепной, с гидронатяжителем и парой «башмаков». В головку запрессовываются седла и направляющие клапанов. Результат — повышенная ремонтопригодность головки. Каждый цилиндр имеет 4 клапана (два впускных и два выпускных).
Что касается системы питания, количество топлива, которое подается на форсунки, регулируется электроникой. Высокое давление создает ТНВД. Топливный впрыск послойный, то есть предварительный впрыск (подвпрыск) и основной. Подобное решение способствует лучшему и более полноценному сгоранию смеси топлива и воздуха.
Еще добавим, что дополнительно реализована защита от перегрева. Если температура поднимается выше критической отметки, электронная система инициирует отключение подачи топлива и останавливает ДВС. Также двигатели Cummins серии ISF отличаются модульной структурой.
Главным плюсом такой конструкции является возможность гибкой модернизации отдельных узлов без изменения остальных элементов. Такая особенность позволяет дорабатывать агрегат, чтобы мотор соответствовал современным экологическим стандартам (Евро-4, Евро-5 и т.д.).
Установка двигателей Д 243-245 вместо бензиновых двигателей на автомобили ЗИЛ, ГАЗ, ПАЗ, КАВЗ
 |
Переоборудование автомобилей ЗИЛ, ГАЗ, КАВЗ, ПАЗ, ЛАЗ и их модификации на дизельные двигатели Д-243, Д-245.
Переоборудование автомобилей – сложный процесс, причем, не только с технической точки зрения, но и с точки зрения оформления всех необходимых документов и регистрации транспортного средства в модифицированном виде для дальнейшей его эксплуатации в соответствующих органах. Необходимо усвоить, что переоборудование автомобиля возможно только на специальных СТО или на заводах, где для изменения конструкции автомобиля можно выполнить определенные действия. Кроме того, необходимо помнить, что для начала переоборудования грузового транспорта необходимо предварительно получить соответствующее разрешение. А после окончания работ по переоборудованию автомобиля специалисты, их выполняющие, обязаны дать заключение о том, что модифицированное транспортное средство полностью соответствует техническим условиям.
Переоборудование грузового автомобиля может привести к изменениям в весе транспортного средства, его мощности, а также изменениям в кабине. Поэтому по окончании всех работ переоборудованное транспортное средство должно получить разрешение на применение. С этой целью проводится экспертное заключение. Изменения в конструкции автомобиля необходимо внести в его технический паспорт. Случаются ситуации, когда перерегистрировать модифицированный автомобиль невозможно.
Оформление документов на переоборудованные автомобили подразумевает наличие заключения экспертизы. Это базовый документ, в котором описаны все выполненные в ходе переоборудования работы, а также рекомендации по выбору производственной базы. Для получения такого заключения нужно предоставить следующие документы:
- свидетельство о регистрации ТС;
- паспорт владельца или банковские реквизиты, если владелец – юрлицо;
- паспорт транспортного средства.
Что даёт данное переоборудование:
При пробеге автомобиля в день около 150 км среднемесячный пробег будет равен:
150 км х 22 дня = 3300 км в месяц.
В наиболее экономичном режиме ЗИЛ-130 расходует 38 литров бензина А-76 на 100 км пути. Отсюда месячная потребность в топливе составит 3300 км/100 х 38 литров = 1254 л.
При стоимости бензина А-76 20,0 руб. за литр затраты на топливо составят:
1254 литров х 20,0 руб. = 25080,0 руб. в месяц.
После установки дизельного двигателя Д 245 расход топлива снижается до 17л. на 100км, и соответственно, месячная потребность в дизельном топливе следующая: 3300 км/100 х 17= 561 л.
При стоимости дизельного топлива 21,5 руб. за литр затраты на топливо составят:
561 х 21,5 = 12062,0 руб.
Сопоставив расчеты получим:
25080,0 – 12062,0=13018,0 руб.
Исходя из этих цифр можно сделать вывод, что каждый переоборудованный автомобиль способен экономить в месяц топлива на сумму 13018,0 руб. Соответственно при стоимости ДВС — 134 000,0 двигатель окупится через:
134500,0 : 13018,0 ? 10 мес.
Если учесть, что средний срок эксплуатации дизельных двигателей Д-245-243 — 5лет (8000моточасов), то один двигатель принесет Вам прибыль в размере:
Модификации силовой установки
За время существования двигателя было выпущено свыше десяти модификаций агрегата. На наименование и классификацию модели влияет тип автомобиля и навесного оборудования, установленного на дизель. Моторы укомплектовываются радиатором для промежуточного охлаждения воздуха, турбинными компрессорами и другим оборудованием на усмотрение клиента.
Модификации силовой установки:
| Установка | Газообмен, тип | Мощность ном, (л.с.) | Вращение мин -1 | Импульс Нм | Вес, кг |
| Д-245.1 | Т | 79 | 2200 | 381 | 456 |
| Д-245.3 | ТВ | 90 | 2200 | 431 | 456 |
| Д-245.6 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.7 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.8 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.9 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.10 | Т | 79 | 2400 | 350 | 500 |
| Д-245.11 | Т | 79 | 2400 | 350 | 500 |
| Д-245.12с | Т | 80 | 2400 | 340 | 500 |
- Т – турбинный наддув;
- ТВ – турбинный наддув и промежуточное охлаждение надувочного воздуха.
Каждая силовая установка укомплектована табличкой, с выбитым номером. Табличка расположена на блоке цилиндров и содержит информацию:
- О производителе, эмблема;
- Модель силовой установки;
- Порядковый номер;
- Надпись «Made in Belarus»;
Порядковый номер на табличке в обязательном порядке совпадает с порядковым номером, выбитом на блоке.
4.9. Основные данные для регулировок и контроля
| Модель автомобиля | ГАЗ-3309 | ГАЗ-3307 | |
| Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм | |||
| — впускных | 0,25+0,05-0,10 | 0,20—0,30 (0,15–0,20)* | |
| — выпускных | 0,45+0,05-0,10 | 0,20—0,30 (0,15–0,20)* | |
| Давление масла** (при температуре масла 80—85°С), КПа (кгс/см2): | |||
| — при номинальной частоте вращения коленчатого вала 2400 мин-1; | 250–350 (2,5–3,5) | ||
| — при движении на прямой передаче со скоростью 60 км/ч; | — | 250–350 (2,11 8,6) | |
| — на минимальных оборотах холостого хода | 80 (0,8) | 90 (0,9) | |
| Оптимальная температура жидкости в системе охлаждения двигателя, °С | 80–90 | ||
| Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 | 800 | 600 | |
| Зазор между электродами свечей, мм | — | 0,85–1,0 | |
| Номинальное напряжение генератора, В | 28 | 14 | |
| Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм | 12–17 | 10–15 | |
| Свободный ход педали сцепления, мм | ю-зо | 40–55 | |
| Полный ход педали сцепления, мм | 190–200 | ||
| Свободный ход педали тормоза, мм | 3–13 |
* Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров).
** Для контроля, регулировке не подлежит.
| Суммарный люфт рулевого колеса (при работающем двигателе — для ГАЗ-3309) в положении, соответствующем прямолинейному движению, град. не более | 10 | 10 | |
| Давление воздуха в шинах, КПа (кгс/см2) | |||
| — передних колес | 380–400 (3,9–4,1) | ||
| — задних колес | 610–630 (6,2–6,4) | ||
| Перемещение рычага привода стояночного тормоза при приложении усилия 55–60 даН (55–60 кгс) | 15–20 зубьев |
Ford Transit 6 поколение Chassis Cab шасси 2-дв. технические характеристики
| Модификация | Количество дверей | Мощность (л.с.) | Максимальная скорость (км/час) | Время разгона (0-100 км/ч) (с) | Объем топливного бака (л) | Начало выпуска | Оконч. выпуска |
| 2.2 TDCi MT FWD 300 SWB (100 л. с.) | 100 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT RWD 350 MWB (125 л. с.) | 125 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT RWD 350 MWB (155 л. с.) | 155 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT RWD 350 LWB (155 л. с.) | 155 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT RWD 460 EF LWB DRW (155 л. с.) | 155 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT AWD 350 MWB (125 л. с.) | 125 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT AWD 350 LWB (125 л. с.) | 125 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT AWD 350 EF LWB (125 л. с.) | 125 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT RWD 350 EF LWB (155 л. с.) | 155 | 80 | 2006 | 2015 | |||
| 2.2 TDCi MT FWD 300 SWB (85 л. с.) | 3 | 85 | 80 | 2006 | 2015 | ||
| 2.4 TDCi MT AWD 350 MWB DRW (140 л. с.) | 3 | 140 | 80 | 2006 | 2015 | ||
| 2.4 TDCi MT RWD 350 MWB DRW (140 л. с.) | 3 | 140 | 80 | 2006 | 2015 | ||
| 2.4 TDCi MT RWD 460 EF (140 л. с.) | 3 | 140 | 80 | 2006 | 2015 | ||
| 2.4 TDCi MT 350 EF (115 л. с.) | 3 | 115 | 80 | 2006 | 2015 | ||
| 2.4 TDCi MT AWD 350 EF (115 л. с.) | 3 | 115 | 80 | 2006 | 2015 | ||
| 2.4 TDCi MT AWD 330 SWB (140 л. с.) | 3 | 140 | 80 | 2006 | 2015 | ||
| 2.4 TDCi MT RWD 350 LWB (140 л. с.) | 3 | 140 | 80 | 2006 | 2015 |
Показать все о Ford Transit
Минусы
Среди минусов:
- Ослабленный металл. Невзирая на качественное покрытие, металл авто часто корродирует уже через 3-4 года использования.
- Посредственная шумозащищенность. По этим свойствам FordTransit не лидер, ведь степень шума в автомобиле велика.
- Ограниченные проходы в пассажирских авто.
FordTransit – современное авто, которое объединяет в себе качественные характеристики удобства, экономии и экологии и замечательным образом подходит для исполнения предпринимательской работы при помощи собственных отличных тех характеристик.
На фото Форд транзит пассажирский 8 мест
Поколения авто Ford Transit – один из самых старых автобусов мира. Первое транспортное средство этой группы возникло в далёком 1953 и имело наименование FK1000. В 1961 микроавтобус назвали Ford Taunus Transit. О продаже за рубеж тогда не мечтали. Но со временем изготовление автомобилей увеличилось, а вариант изменился. Дебютное авто с наименованием Ford Transit объявили в 1965. Фургон производился в Турции, Бельгии, Англии, а потом в Китае. От обыкновенных авто Европы модель сильно отличалась. В 1978 состоялся выпуск второго семейства, которое тогда применялось уже не лишь для продаж, но и в спецслужбах.
4.7. Электрооборудование
| Модель автомобиля | ГАЗ-3309 | ГАЗ-3307 |
| Система проводки | Однопроводная, отрицательные выводы соединены с корпусом автомобиля | |
| Номинальное напряжение в сети, В | 24 | 12 |
| Генератор | Переменного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето» | Переменного тока, со встроенным выпрямительным блоком |
| — марка | 51.3701–01 или ГГ273В1–3 | Г287 |
| Регулятор напряжения | — | 2702.3702 (с тремя уровнями «Зима—Лето—Норма») |
| Аккумуляторная батарея | Четыре (6СТ-55А или 6СТ-55АЗ) | Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ) |
| Стартер | 7402.3708 или AZJ/3381 «Искра» | СТ230-А1 |
| Свечи накаливания | 11720720 | — |
| Фары | 62.3711–19 | 62.3711–18 |
| Указатели поворота | 511.3726–10 | 51.3726–10 |
| Передние фонари | ПФ130АБ—01 | ПФ130А—01 |
| Передние габаритные фонари | 264.3712 | 265.3712 |
| Задние фонари | 355.3716—левый | 357.3716—левый |
| 354.3716—правый | 356.3716—правый | |
| Задние габаритные фонари | 441.3712 | 44.3712 |
| Задний противотумапный фонарь | 2462.3716 | 2452.3716 |
| Фонарь боковой габаритный | 4802.3731–03 | 4802.3731–02 |
| Фонарь заднего хода | ФП135–3716-Г или 2112.3711–02 | ФП135–3716-В или 2102.3711–02 |
| Электромеханический корректор фар | ЭМКФ04–01 | ЭМКФ04 |
| Выключатель приборов и стартера | 1902.3704000 или | 2101–3704000–11 |
| Стеклоочиститель | 711.5205100 | 20.5205 или 71.5205 |
| Стеклоомыватель | 123.5208000 | 122.5208000 |
| Блок управления двигателем | — | МИКАС 11V8 |
| Датчик абсолютною давления | — | 45.3829 или ЛГФИ.406231.004 |
| Реле | — | 85.3747 или 90.3747–10 или 113.3747010–10 |
| Датчик кислорода | — | 25.368889 |
| Блок управления двигателем (система управлениия ф. «Bosch») | 0281В04121 |
LWB (длинная база)
Фургон Ford Transit, используемый для перевозки грузов ежедневно, должен иметь соответствующие параметры и возможности. Для этого лучше всего подходить модель LWB, длина базы которой самая большая. Характеристика Форд Транзит этой модификации отличается повышенными возможностями, что связанно наличием 4 поддонов, заднего привода, удлиненных элементов и крепкого кузова.
- Форд Транзит грузовой фургон грузоподъемность существенно не увеличил – от 820 до 1600 кг.
- Длина грузового отсека Форд Транзит LWB достигает 3399 мм.
- Радиус поворота составляет 13,3 метра. Этим недостатком характеризуется машина Форд Транзит длинной базы в сравнении с предыдущей моделью.
- Общая длина Форд Транзит LWB также стала больше – грузовой отсек увеличился на 450 мм. Ширина модели осталась прежней. Вследствие этого Ford Transit грузоподъемность также обрела новые показатели.
- Максимальный показатель, который характеризует Форд Транзит вес машины, достигает 6 тонн.
История двигателя Д-245
Год 63-й ознаменовался началом развития моторной промышленности в Минске, когда на базе цеха тракторов (МТЗ) налажено создание двигателей. Вначале товар шёл на внутреннее, сельскохозяйственное использование. По мере роста спроса, изделия унифицировали, поставив на грузовики и уборочную технику.
Первым универсальным агрегатом стал «Д-245», который заменил «Д-240» в 84-ом году. Эксплуатация самоходными установками породила модификации: двигатель Д245 2S2,(S2) и др. А уже в 92-ом стартовало производство разновидности Д-245.1, предназначенной грузовикам, таким как ГАЗ-3308 (081, 09) и др.
Конструктивно, база это рядное изделие с четырьмя камерами, расположенными вертикально. Вал распределения пяти, а не трёх опорный, помпа подаёт топливо с применением иного характера настроек, в этом и заключаются отличия двигателя Д 240 и Д 245. В остальном, показатели остались неизменными: объём камер 4750 см3, порядок работы – «1342». Совместно с топливной экономичностью, мотор вырабатывает до 164 лошадей, и показывает импульс на уровне 595 Нм. Установка весит 560кг, активация двигателя выполнятся электрическим стартером на 12В.
За счёт популярности, надёжного и живучего исполнения, мотор получил продолжение и сегодня выпускается в семи модификациях. Вариант 2016 года выпуска подогнан под показатели экологии «Евро-5», что позволило продавать продукт в Европейские страны.
ГАЗ-3308 «Садко»:
Габаритные размеры
Технические характеристики Форд Транзит на 14 и 17 мест, определяющие его габариты, таковы (в мм):
- длина без подножки – для 14-местного – 5680 / для 17-местного – 6403;
- ширина – 2347/2347;
- высота – 2389–2394/2623–2624;
- передний свес – 933;
- колесная база – 3750;
- задний свес – 997/1720;
- ширина проема боковой двери – 650;
- ширина проема задней двери – 1540;
- расстояние между колесными арками – 1390/1153;
- высота проема задних дверей – 1566/1796;
- высота проема боковой двери – 1500;
- погрузочная высота – 705–710/711–715;
- диаметр разворота (бордюр-бордюр) – 13,3 м;
- диаметр разворота (стена-стена) – 14,3 м.
Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководством по эксплуатации и ремонту силовых агрегатов.
1. Описание и работа
1.1. Назначение дизеля и технические характеристики.
1.1.1. Состав дизеля.
1.1.2. Устройство и работа дизеля.
1.1.3. Маркировка и упаковка дизеля.
1.2. Описание и работа составных частей дизеля, механизмов, систем и устройств.
1.2.1. Корпус и механизмы.
1.2.2. Системы. Система смазки.
1.2.3. Системы. Система питания.
1.2.3.1. Топливный насос высокого давления(ТНВД).
1.2.3.2. Топливный аккумулятор, воздухоподводящий тракт.
1.2.3.3. Форсунка.
1.2.3.4. Фильтры.
1.2.4. Системы. Система охлаждения.
1.3.1. Устройства необходимые для эксплуатации дизеля.
2. Использование и назначение
2.1. Эксплуатационные ограничения, подготовка дизеля к использованию.
2.2. Использование дизеля.
2.3. Возможные неисправности и методы их устранения.
2.3.1. Таблица блинк-кодов (7 частей).
2.3.2. Таблица неисправностей и способов их устранения (6 частей).
2.4. Безопасность при эксплуатации и экстремальные ситуации, хранение, утилизация.
3. Техническое обслуживание
3.1. Техническое обслуживание дизеля.
3.1.1. Системы охлаждения и смазки дизеля.
3.1.2. Система питания и воздухообеспечения дизеля.
3.1.3. Головка блока цилиндров, клапана, стартер, генератор, компрессор, турбокомпрессор.
3.1.4. Натяжка ремней привода дополнительного оборудования.
4. Текущий ремонт
4.1. Текущий ремонт. Основные указания по ремонту дизеля.
4.1.1. Замена поршневых колец и притирка клапанов.
4.1.2. Разборка и сборка водяного насоса, сцепления.
5. Приложение
5.1. Химмотологическая карта.
5.2. Идентификация неисправностей дизеля и турбокомпрессора.
5.3. Размерные группы, номинальные размеры деталей, регулировочные параметры.
5.4. Синхронизация импульсных колёс коленчатого вала и вала редуктора привода ТНВД.
5.5. Структурная электрическая схема ЭУД.
5.6. Средства измерения и строповка.
Автофорум
РАЗМЕРНЫЕ ГРУППЫ ГИЛЬЗ ЦИЛИНДРОВ И ПОРШНЕЙ
Таблица В.1
Маркировка группы
Диаметр гильзы, мм
Диаметр юбки поршня, мм
Б
110+0,06+0,04
110-0,05-0,07
С
110+0,04+0,02
110-0,07-0.09
М
110+0,02
110-0,09-0,11
В комплект на один дизель подбирают поршни, шатуны и поршневые пальцы одинаковой весовой группы, разновес шатунов в комплекте с поршнями не должен превышать 30 г.
НОМИНАЛЬНЫЕ РАЗМЕРЫ КОРЕННЫХ И ШАТУННЫХ ШЕЕК КОЛЕНЧАТОГО ВАЛА
Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3
Таблица В.2
Обозначение номинала вкладышей
Диаметр шейки вала, мм
коренной
шатунный
1Н
75,25-0,082-0,101
68,25-0,077-0,096
2Н
75,00-0,082-0,101
68,00-0,077-0,096
Дизель Д-245,35ЕЗ
Таблица В.3
Обозначение номинала вкладышей
Диаметр шейки вала, мм
коренной
шатунный
1Н
85,25-0,085-0,104
73,00-0,100-0,119
2Н
85,00-0,085-0,104
72,75-0,100-0,119
Коренные и шатунные шейки и вкладыши подшипников коленчатого вала изготавливаются двух номинальных размеров.
Коленчатые валы, шатунные и коренные шейки которых изготовлены по размеру второго номинала, имеют на первой щеке дополнительное обозначение:
- «2К» — коренные шейки второго номинала;
- «2Ш» — шатунные шейки второго номинала;
- «2КШ» -коренные и шатунные шейки второго номинала.
РЕГУЛИРОВОЧНЫЕ ПАРАМЕТРЫ ДИЗЕЛЯ
Таблица Г.1
Наименование
Ед. измер.
Значение
номин.
допус.
1. Давление масла в системе (на прогретом дизеле) при номинальной частоте вращения коленчатого вала
МПа
0,25 — 0,35
0,13
2.Рекомендуемая температура охлаждающей жидкости (тепловой режим)
°С
85-95
100
3.Натяжение ремней
Смотри п.3.1.4. Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководство по эксплуатации. Техническое обслуживание дизеля и его составных частей. Натяжка ремней привода стартера, компрессора, генератора, водяного насоса
4.Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле для впускных и вьпускных клапанов:
а) для впускных клапанов
мм
0,25+0,05-0,10
0,15-0,30
б) для выпускных клапанов
0,45+0,05-0,10
0,35-0,50
5. Момент затяжки основных резьбовых соединений:
— болтов коренных подшипников
Н.м
210-230
— гаек болтов шатунных подшипников
180-200
— болтов крепления головки цилиндров
210-230
— болтов крепления маховика
240-260
— болтов крепления противовеса
120-140
— болтов скоб и накладок крепления форсунок
20-25
— болтов штуцеров дренажного топливопровода форсунок
15-20
-болтов поворотных угольников топливопроводов низкого давления
25-40
— зажимных гаек топливопроводов высокого давления со стороны:
-форсунок
20-30
-рейла
40-70
— болта шкива коленчатого вала
270-300
→
→
→
→
→
