Неисправности, что случаются в работе генератора
После чего откручивают болт, который закрепляет генератор на натяжной планке, и вытаскивают его. Также необходимо открутить крепление, имеющее форму болта, внизу генератора. Затем следует снять ремень. После удаления всех болтов, генератор нужно вынуть из кронштейна, используя монтажную лопатку.
Для установки нового необходимо весь процесс пройти в обратном порядке. Заменив описываемое электромеханическое устройство, нужно осмотреть ремень его привода и отрегулировать степень его натяжения.
Но прежде чем поменять старый генератор “Нива Шевроле” на новый, необходимо убедиться в том, что замена действительно необходима.
Chevrolet Niva 2011, 80 л. с. — самостоятельный ремонт
Бывают случаи, когда ремонт можно сделать самому, не прибегая к помощи специалистов. Для того чтобы избежать путаницы, нужно отметить, как правильно расположены крышки генератора.
Далее нужно снять пластмассовый защитный кожух, отстегнув на нем три защелки. Регулятор напряжения и щеткодержатель снимают вместе.
Для того чтобы освободить выпрямительный блок и конденсатор, необходимо отсоединить провода с клеммы регулятора. Обмотка статора имеет три вывода. И чтобы произвести операцию по извлечению выпрямительного блока и конденсатора, нужно эти выводы немного согнуть.
Поддев плоской отверткой со стороны, где расположены контактные кольца, снять крышку с генератора. Зажав в тисках ротор генератора, откручивают крепление со шкива. Затем вынимают пружинную шайбу, шкив и упорную шайбу. Потом вытаскивается аккуратно ротор и дистанционное кольцо и проверяется их состояние.
Если на кольце присутствуют следы повреждений, царапины и заметно изношенное состояние — его нужно отшлифовать обычной шкуркой. При плохом результате, кольцо шлифуют на токарном станке с удалением небольшого слоя металла. Соединив ротор с контактными кольцами, проверяют тестером сопротивление его обмотки.
Если проводка порвана, на приборе видно бесконечное показание. По этой причине ротор подлежит замене.
Чтобы проверить, замыкает обмотка ротора или нет, нужно контрольную лампу включить в сеть, по которой идет переменный ток В.
Нюансы переноса генератора
Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).
Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.
Чертеж самодельного кронштейна
Последовательность действий при переносе:
- Демонтируем пропеллер, помпу и снимаем ремень.
- Открутив штатный кронштейн, можно снимать генератор.
- Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
- Затем следует выкрутить два болта и две шпильки.
- Далее устанавливается узел на новый кронштейн и производится окончательная сборка.
Таким образом, перенести генераторный узел наверх несложно.
Замена генератора
Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:
Процедура представляет собой следующую последовательность действий:
- Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
- После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
- После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.
- Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
- Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.
Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.
Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.
Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.
Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.
Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.
Как проверить генератор авто? 5 способов проверки мультиметром
Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.
При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя.
Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.
Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.
Таблица типичных неисправностей генератора
Признаки неисправностиДиагностикаСпособ устранения
| Не горит индикатор заряда АКБ на приборной панели при включенном зажигании | АКБ разряжен | Зарядка АКБ |
| Перегорел предохранитель в блоке, либо лампочка индикатора | Замена предохранителя, лампочки | |
| Нарушен контакт массы на корпусе генератора | Закрепить болтовое соединение контакта, очистив от окислов | |
| Обрыв проводки от генератора к выводам приборной панели, либо нарушение контактов | Устранить обрыв, зачистить контакты | |
| Износ щёток коллектора генератора | Замена щёток, либо генератора | |
| Нарушен зазор на щётках и контактных кольцах ротора | Отрегулировать зазор | |
| Выход из строя колец ротора | Замена ротора, либо генератора | |
| Поломка реле регулятора напряжения | Замена регулятора | |
| Индикатор заряда АКБ гаснет при увеличении оборотов | Ослабление привода ремня генератора | Отрегулировать натяжение |
| Обрыв привода ремня | Заменить ремень | |
| Выход из строя диодного моста | Замена блока диодов | |
| Нарушен кабель силового провода между АКБ и генератором | Замена силовых кабелей | |
| Реле-регулятор вышло из строя | Замена реле | |
| Индикатор постоянно горит | Короткое замыкание в цепи | Устранить нарушение проводки |
| Короткое замыкание в блоке диодов | Проверить контакты в блоке, заменить проводку | |
| Сбой в системе ЭБУ | Проверить блок-контроллер, скинуть ошибку ЭБУ | |
| Разряжена АКБ | Зарядить аккумулятор | |
| Индикатор продолжает гореть при выключенном зажигании | Замыкание в цепи | Устранить нарушенную проводку |
| Замыкание в блоке диодов | Зачистить контакты диодов, либо заменить | |
| Перегрев и закипание электролита АКБ | Поломка реле-регулятора | Замена реле |
Как заменить ролик натяжения
Устройство ролика генератора довольно простое. Подшипник — его главная деталь. При ослаблении или замедлении ремня, необходимо проверить сам подшипник, прокрутив его вручную. У исправного ролика вращение тихое, отсутствуют рывки и закусывания. При неисправном состоянии ролика, необходимо провести его замену, что возможно даже в гараже, с минимальным набором приспособлений.
Монтировку или другой инструмент, который сможет воспрепятствовать движению коленчатого вала, установить так, чтобы диск сцепления был заблокирован. Ослабив болт, которым крепится ролик, снять напряжение, поступающее на ремень. Выкрутив полностью осевой болт, ролик натяжения снимают. Затем производят установку нового ролика и регулируют натяжение ремня.
Заменив ролик, нужно провести повторный осмотр и проверить его работу. В руководстве по эксплуатации есть подробная инструкция, касающаяся описанной проблемы.
Что означают цифры в индексе Нивы
Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.
На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».
| Объем двигателя | Система впрыска | Система зажигания | Мощность, л.с. | Заводской индекс |
| 1,6 л | карбюраторная | классическая | 79 | ВАЗ–21210 |
| 1,7 л | карбюраторная | классическая | 80 | ВАЗ 21213-1000260 |
| 1,8 л | карбюратор 21073 типа «Солекс» либо инжектор | бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0 | 82/85 | ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный |
| 1,7 л | распределенный впрыск топлива | бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2 | 83 | ВАЗ-21214-20 |
| 1,9 л | дизель XUD-9SD | — | — | ВАЗ-21215 |
Чтобы определить тип двигателя, следует посмотреть его код на блоке
Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:
- Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
- Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
- Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
- Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».
На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.
Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

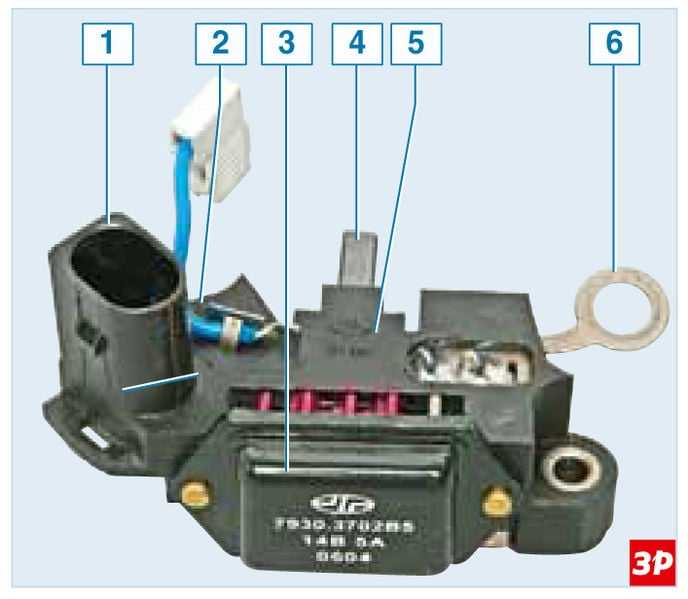

Установка трехуровневого реле-регулятора генератора и ремонт щеточного узла генератора Нивы
- Установка трехуровневого реле-регулятора генератора для Нивы
- Ремонт щеточного узла генератора Нивы
Установка трехуровневого реле-регулятора генератора для Нивы

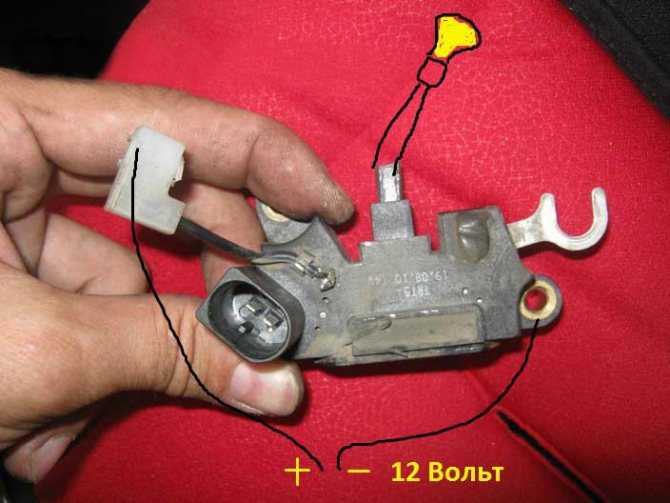

Заглючило генератор. Пропала зарядка. Притом, если на обмотку возбуждения с АКБ подать 12 В, то генератор запускается, как только снимаешь напряжение с обмотки возбуждения сразу отключается, хотя не должен. А с контакта, который идет с панели ни фига не пускался, хотя лампочка зарядки тухла, напруга, что с панели что с АКБ одинаковая. В итоге пришлось снять генератор и изучить его на предмет неисправности. Оказалось, исправно всё, но таблетка с щеточным узлом стояла криво. Виной тому был болт держащий таблетку, который вдруг ни с того ни с сего оборвался.
Болт такой найти ни в одном магазине по ВАЗам найти не удалось, поэтому купил обычный на Сенном М4х12 и шайбу самоконтрящуюся.
Но от проблемы это не избавило! Снова начал глючить генератор, опять не пускается с провода идущего с панели приборов. Решил поменять реле-регулятор… не помогло. Скорее всего идет утечка тока через три маленьких диода обмотки возбуждения. Зато поставил трехуровневый регулятор. Уж больно хотелось попробовать сей девайс.

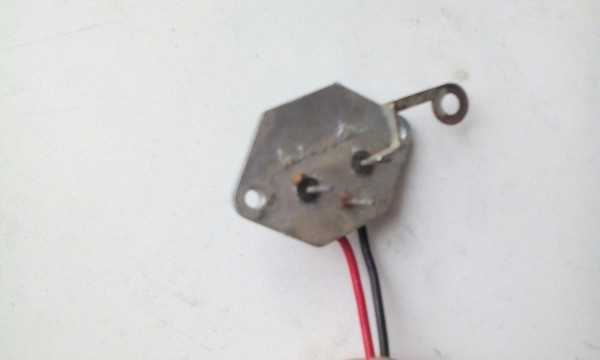

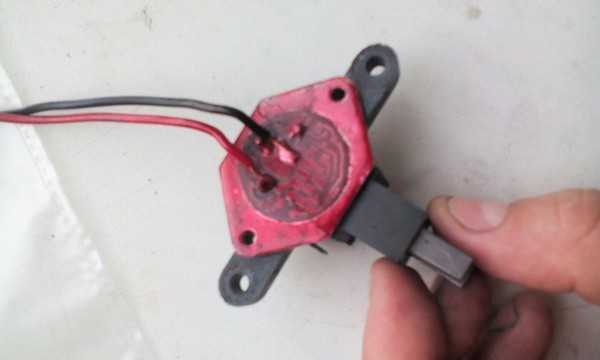

Таблетка внутри пустая. В ней только вывода и два припаянных провода.

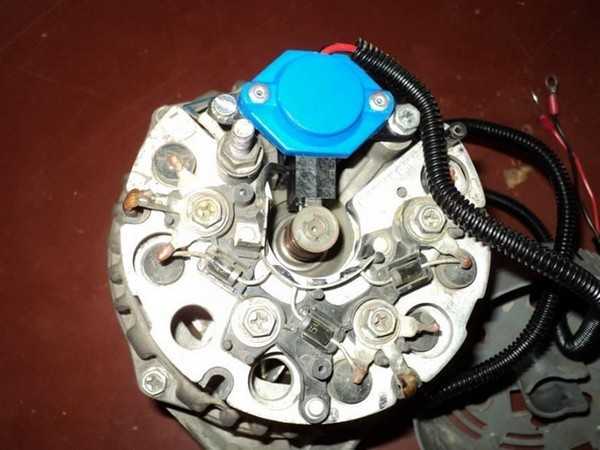

Вот так выводиться провод

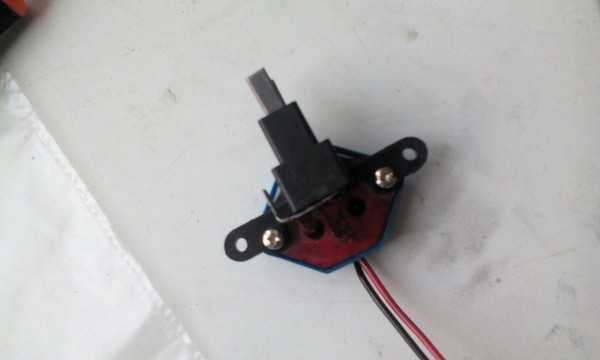

Это сам регулятор с переключателем. Его необходимо прикрутить на кузов чтоб была масса на корпусе.

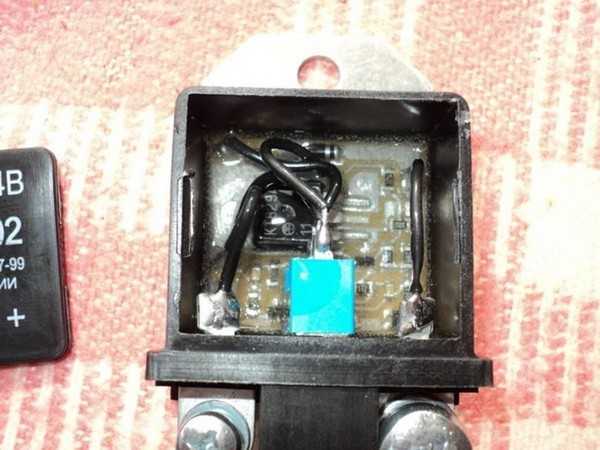

Внутрянка. Плата герметично залита чем-то наподобие эпоксидки.

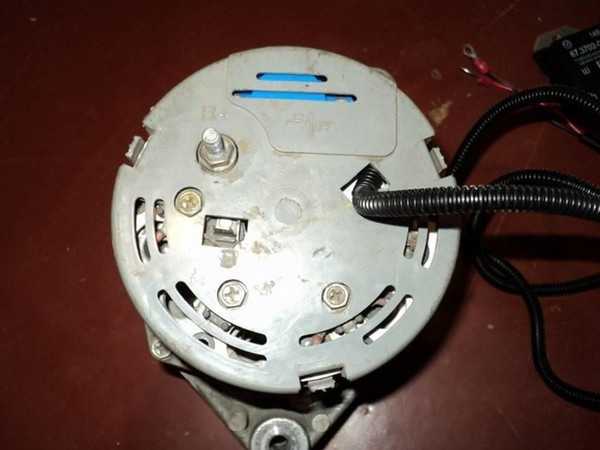

Пока закрепил на брызговик. Потом перенесу в салон. Плюс в том что теперь транзистор находиться в щадящих условиях. И теперь в отличии от родного есть защита от КЗ в обмотке возбуждения.
Инструкция с коробки. По мне так странно как-то повышать или понижать напругу в зависимости от температуры или разряда АКБ. Но написано, что вроде как может продлить срок службы АКБ.
По работе ни каких отличий не заметил. Только напряжение плавнее выравнивает, с обычным напряжение скакало сильнее.
Но возвращаясь к нашим баранам. Так как я уже перебрал всё что мог, а неисправность так и не нашел, то оставался только диодный мост, но дело в том, что он нормально звониться! Так как больше кроме самой обмотки возбуждения за пуск его не отвечает, то решил заменить диоды — дабы сэкономить и не покупать диодный мост целиком. Отец с работы притащил 3 импортных диода Шоттки. Я срезал старые и впаял новые. Поставил генератор на место и… О чудо – заработал!

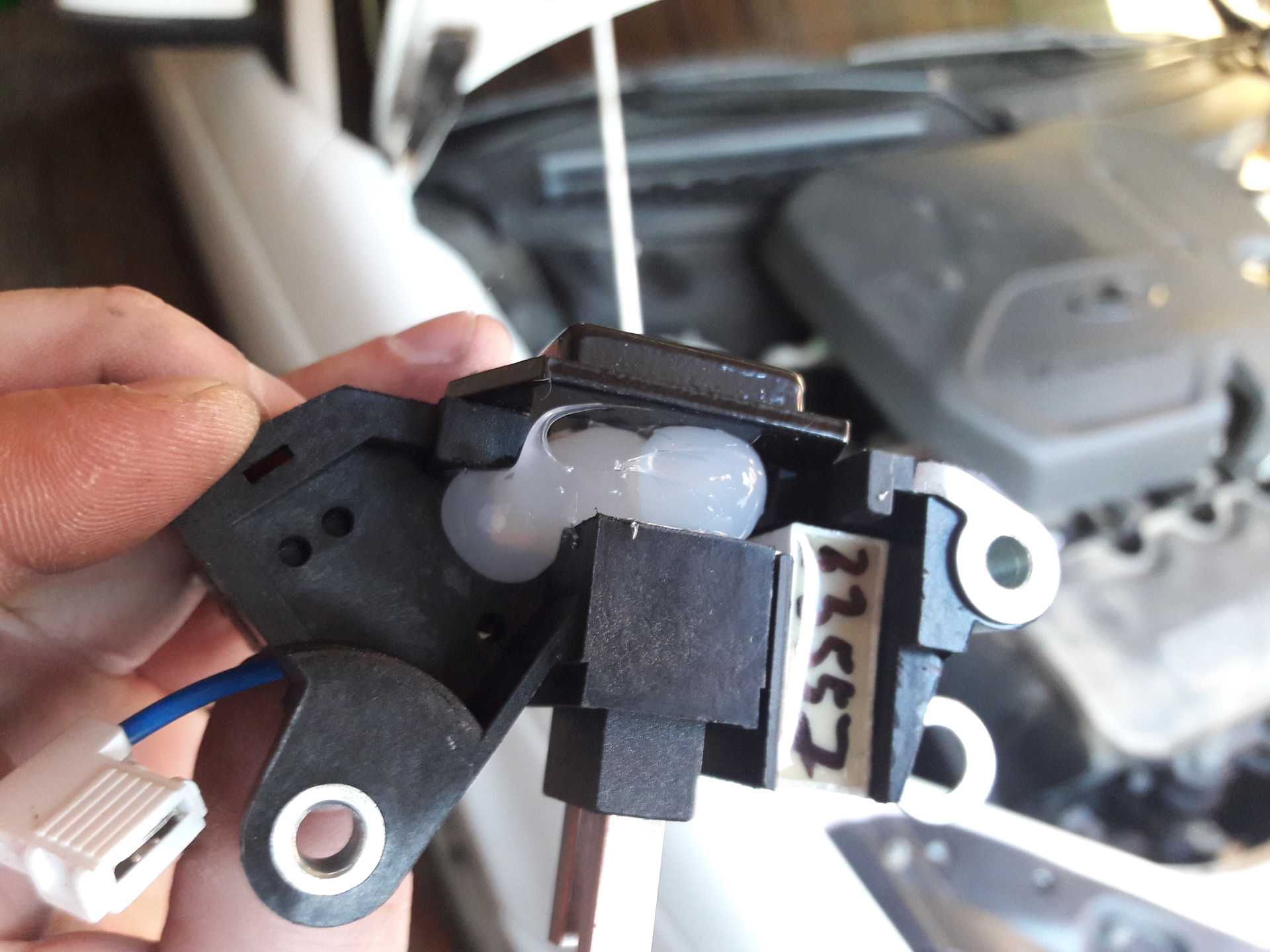

Ремонт щеточного узла генератора Нивы
Надо было заменить передний подшипник генератора, за одно провел ревизию щеточного узла. Одна щетка была обломлена у основания в месте где залит провод. Щеточный узел отдельно не продается, продается все в сборе с реле-регулятором за 550 руб.

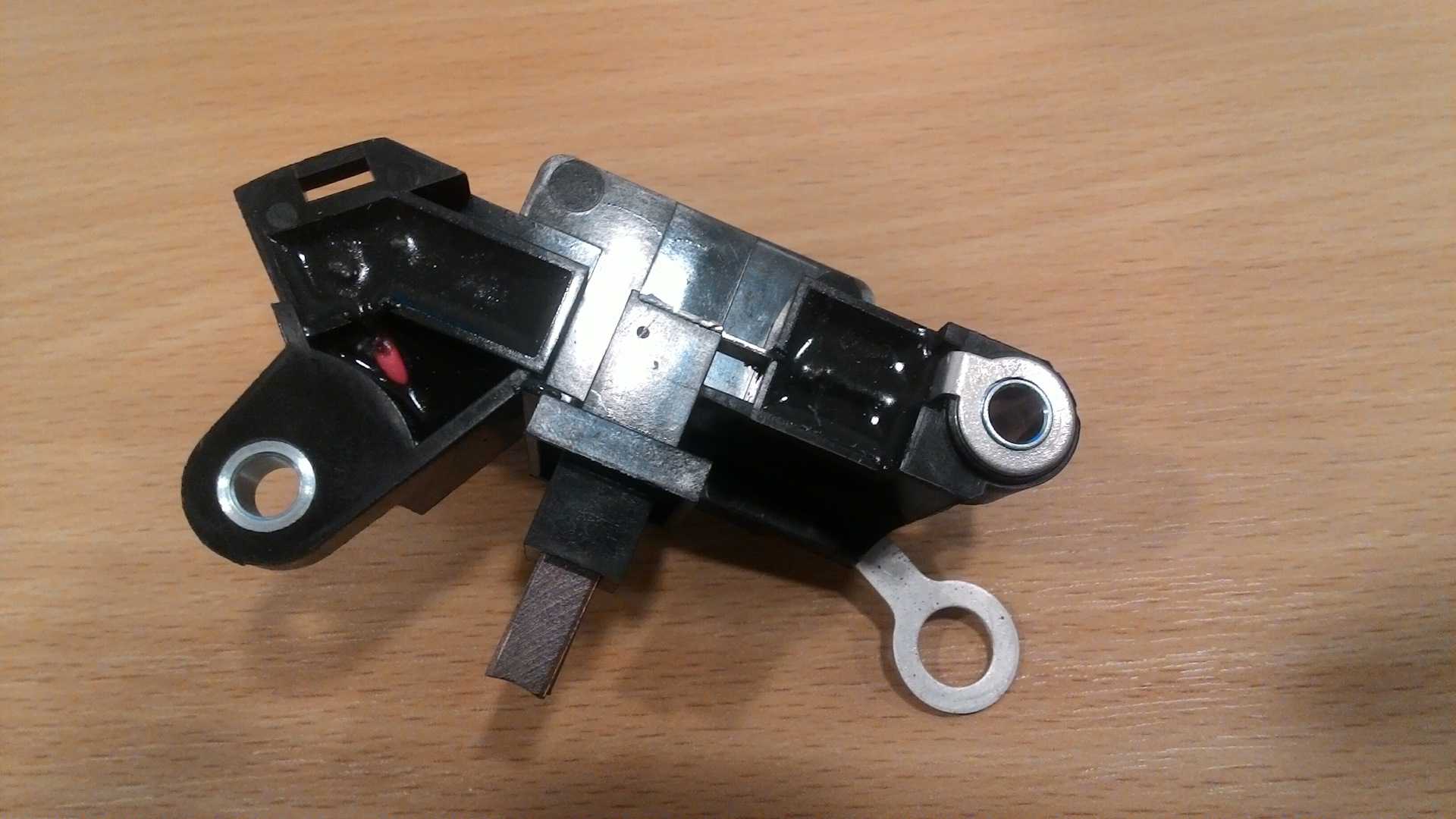

В этой записи расскажу как отремонтировать щеточный узел. Чтобы разобрать щеточный узел необходимо высверлить две заклепки и отпаять вывода. Щетки судя по поиску в инете сущесттвуют отдельно, но редкость дикая, хотя деталь копеешная. Мне, во всяком случае, оригинальные щетки найти не удалось. На рынке была куплена широкая двухвыводная щетка, которую я распилил и сделал 2.
Распилил щетку
Получил 2 такие щетки,
2 новых щетки
но толщина провода у них очень толстая. Распустил провод и бокорезами откусил лишние проводки.

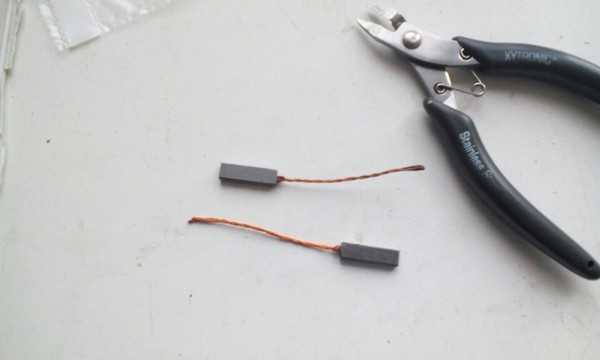

Готовые щетки
Припаиваю их к пластинам щеткодержателя.
С припаянными пластинами
Плата выводов окислилась, ее я почистил 600 наждачкой и покрыл цапон лаком.
Плата окислилась.
Алюминий окислился.
Покрыта цаплаком

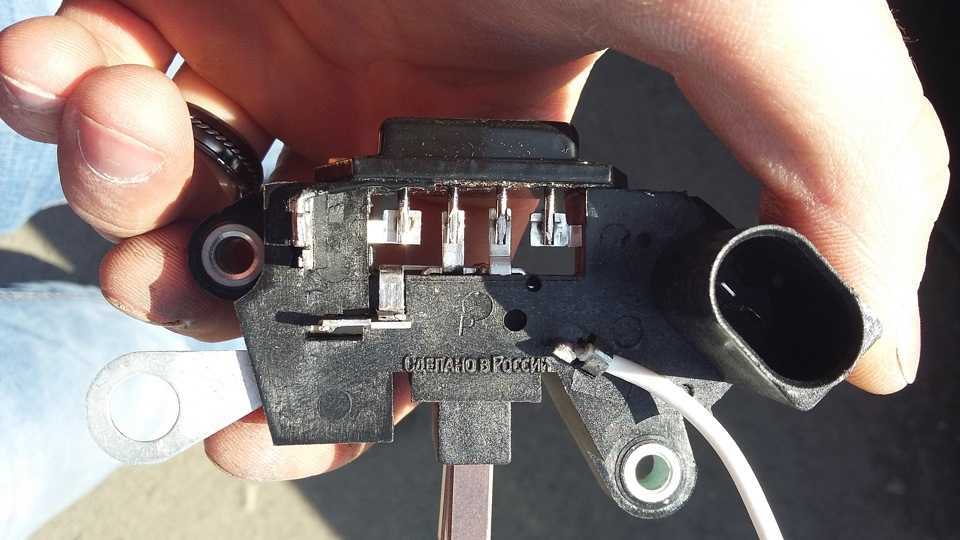

Один вывод идущий на массу генератора на плате ни куда не подходит, так что его смело можно откусить, что я и сделал.
Лишний контакт откусил.
В крышку с помощью паяльника вплавил 2 гайки.
Вплавленные гайки.
А с обратной стороны вкрутил 2 винта.

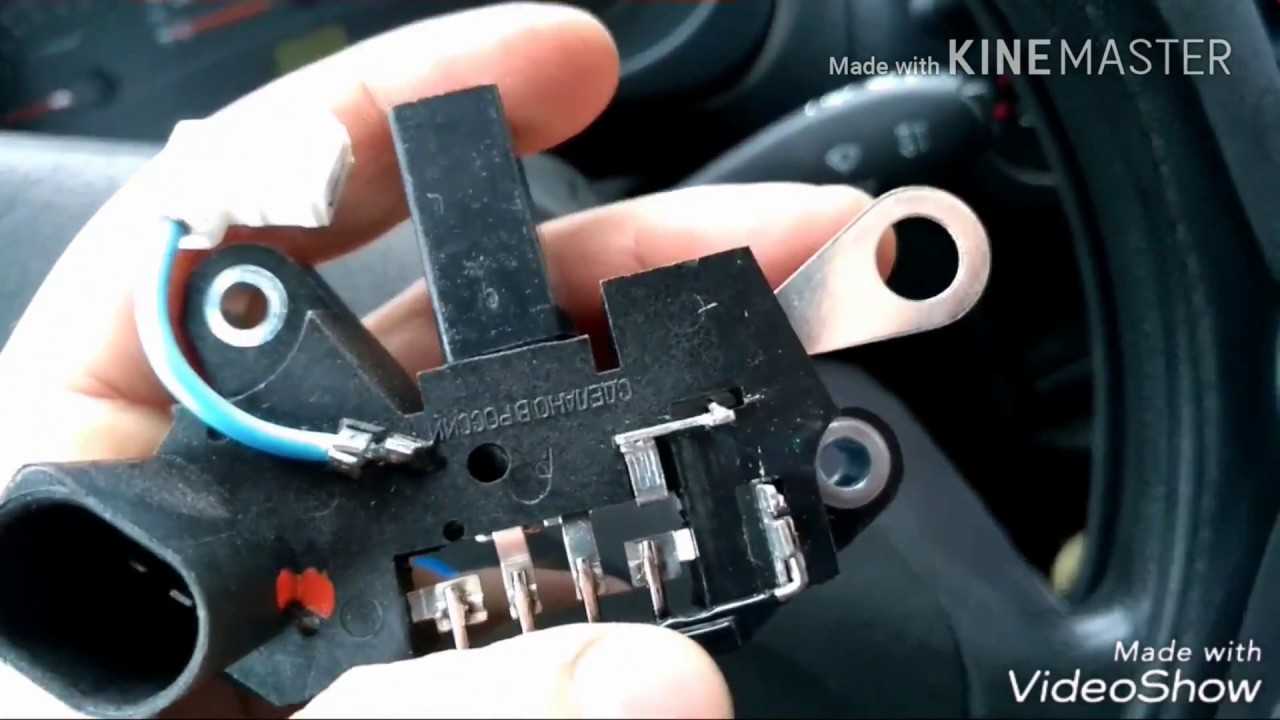

В сборе.
На этом, собственно, всё. Есть еще один способ — купить самый дешевый реле-регулятор и демонтировать с него таблетку.
https://www.drive2.ru/l/288230376152399767/, https://www.drive2.ru/l/9799464/
следующая статья:
Зачем измерять напряжение аккумулятора
Зачем измерять напряжение аккумулятора
Для начала остановимся более подробно на той информации, которую можно получить при помощи напряжения аккумулятора. Зачем его вообще измерять? Нет ли каких-то альтернативных способов получить те же самые данные? Как по напряжению АКБ можно выявить неисправности в бортовой сети? И так далее.
Первое, что можно узнать по напряжению автомобильного аккумулятора — это уровень заряда. То есть, на сколько процентов он заряжен или, наоборот, разряжен. Например, если у вас разряжается новый аккумулятор, контрольный замер напряжения позволит своевременно это выявить. Кроме того, по степени заряда АКБ можно оценить шансы на успешный запуск двигателя зимним утром. А ещё слабо заряженный аккумулятор надо бы подзарядить (мастер-класс подзарядки с фотоотчётом), чтобы избежать сульфатации.
Второе, о чём может «сказать» вольтаж на клеммах АКБ — нормально ли работает система запуска двигателя. То есть, стартер. Например, если напряжение во время его работы сильно просаживается или вообще пропадает, значит есть проблемы. Вероятнее всего, стартер «берёт на себя». Незначительная просадка напряжения, наоборот, говорит об исправности системы запуска, а также о хорошем состоянии самого аккумулятора.
Третье — нормально ли АКБ заряжается от генератора. Чтобы аккумулятор мог полноценно восстанавливаться в процессе езды, необходимо две вещи — напряжение в районе 14,4 В, а также достаточное количество времени. Если вольтаж будет меньше указанного, то мы хоть сутки напролёт можем ездить на машине, но аккумулятор так и не восстановится полностью.
Четвёртое — как бортовая сеть «держит» нагрузку. Многим знакома ситуация, когда при включении мощных потребителей напряжение жутко просаживается. В итоге ни сами потребители полноценно не работают, ни аккумулятор от генератора полностью не заряжается. Например, если без нагрузки напряжение на клеммах АКБ 14,4 В, а с фарами и печкой падает до 13,5 В — есть проблемы. Просадки в районе 0,1-0,5 вольт считаются нормой.
Пятое — правильно ли заряжается аккумулятор от зарядного устройства. Подавляющее большинство ЗУ не оснащены вольтметрами. А ведь напряжение является очень важным параметром заряда. Дополнительно об этом можно почитать в статье про то, почему кипит аккумулятор.
Подытожим вышесказанное. По напряжению на клеммах АКБ можно оценить:
- уровень заряда;
- исправность системы запуска двигателя;
- работоспособность генератора и реле-регулятора;
- их способность держать повышенную нагрузку;
- правильность заряда АКБ от стационарного зарядного устройства.
Это ещё не всё, о чём можно узнать по напряжению АКБ автомобиля. Например, проверка аккумулятора нагрузочной вилкой тоже не обходится без вольтажа. Причина, по которой кипит аккумулятор, напрямую связана с напряжением. Чтобы полноценно проверить двигатель автомобиля перед покупкой, тоже полезно ориентироваться в напряжении АКБ. Обо всём этом читайте позже в материалах по ссылкам. А мы продолжим углубляться в текущую тему.
Список интернет-магазинов, реализовывающие щетки генератора (Москва, СПБ, Киев)
| № | Название | Адрес |
| 1. | «Сервис — Мастер» | https://starter.ms/ |
| 2. | «Стартер» | https://www.svstarter.com.ua/ |
| 3. | «Транстартер» | https://transtarter-spb.ru/ |
| 4. | «Флагма» | https://sanktpeterburg.flagma.ru/ |
| 5. | «СпецКомЗапчасть» | https://speckomzapchast.ru/ |
| 6. | «АвтоБиз» | https://autobiz.ru/ |
Обзор производителей, стоимость щеток
| Производитель артикул | Цена (руб.) | Ресурс (тыс. км) |
| Bosch 2170-3701010-13 (F000 BL0 652) | От 4300 | 95 — 105 |
| Штатный КзАТЕ 115А 9402-3701000-03 | От 3900 — 4100 | 75 — 85 |
| Шкив FENOX OP6034 | От 1700 | 65 – 75 |
| OP6020 | —/— | —/— |
| INA 535 0105 10 | —/— | —/— |
| INA 535 0102 10 | —/— | —/— |
| Щетки Cargo BX2132 | От 150 | 80 — 95 |
| —/— TRT5 10142 | —/— | —/— |
*цены актуальны состоянием на 31.10.2018 года.
Рекомендации по выбору деталей и комплектующих
При наличии возможности замените штатный преобразователь на Ладе Гранте от БОШ. Заявленный ресурс эксплуатации в 95000 км не соответствует действительности. На практике, КЗАТЕ не выхаживает более 65 – 70 тыс. Для отечественного автомобиля это мало.
Нередко причиной выхода из строя элементов системы электропитания служит именно штатный преобразователь. Во избежание покупки неоригинальной продукции, пользуйтесь услугами официальных представительств, дилерских центров.
Замена генератора
Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:
Процедура представляет собой следующую последовательность действий:
Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.
Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.
Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.
