Как установить гидроусилитель руля на газель 3302

Как отремонтировать гидроусилитель на Газели

В основном, ломается насос гидроусилителя, однако есть и другие неисправности:

Износ или плохое натяжение приводного ремня. При износе — замена, а натяжение нужно просто отрегулировать.
Низкий уровень масла в гидроусилителе. Решается добавкой в него масла, и устранением утечки, при наличии таковой. Заменой шлангов, если необходимо.
Низкое давление в системе может быть вызвано забитым фильтром, воздушной пробкой или поломкой насоса. Решается в порядке сложности ремонта. Сначала замена фильтра и прокачка системы. Если ситуация не улучшилась — ремонт насоса.
Механическая поломка элементов насоса или рулевого управления, может сопровождаться скрипом и прочими посторонними звуками. Тут дело серьезная, нужна будет полная диагностика и ремонт.

Как снять и заменить насос ГУР на Ланосе и Шансе 1,5: подробная инструкция с фото

Теперь можно переходить к демонтажу ГУР на Ланосе и Шансе 1,5, что осуществляется для его ремонта (если он разборной) или замены в случае выхода из строя. Реализуется это путем выполнения следующих действий:

Для обеспечения свободного доступа к насосу ГУР, необходимо предварительно демонтировать корпус воздушного фильтра, отсоединив гофру.
Ослабляется соединение магистрали высокого давления. Для этого понадобится ключ на «17» и «22». Ключом на «22» вращается гайка, а ключом на «17» она удерживается вместе с шлангом.
Используя пассатижи, необходимо ослабить крепление хомута, который фиксирует подводящий шланг, идущий от расширительного бака. Отсоединяем шланг от патрубка насоса ГУР.
Ослабляется крепление генератора ключом на «13», после чего снимается ремень генератора, который соединяется со шкивом насоса ГУР.
Вывинчиваются болты крепления шкива ГУР, используя ключ на «12» и шестигранник на «8», при помощи которого фиксируется вал в неподвижном состоянии.
Демонтируется шкив насоса ГУР.
Ослабляются (не выкручивать полностью) два болта крепления насоса ГУР, используя ключ на «12».
Вывинчиваются два верхних и два боковых болта крепления крышки корпуса системы ГРМ.
Снимается крышка корпуса ГРМ.
Вывинчиваются до конца болты крепления насоса ГУР, после чего он демонтируется с автомобиля.

Далее проводится замена насоса гидроусилителя руля на Ланосе или его ремонт. Стоит заметить, что ремонт насоса ГУР представляет собой замену подшипника и сальника. Проведение ремонта возможно в случае, если механизм разборного типа. Выше представлена инструкция по снятию для ремонта или замены насоса ГУР на примере Ланоса и Шанса с объемом двигателя 1,5 литра. Как осуществляется замена насоса ГУР на Ланосе 1.6, можно посмотреть на видео.

После ремонта или использования нового насоса ГУР, его установка осуществляется в порядке обратном снятию. В завершении работ необходимо прокачать систему

Обязательно важно сделать это правильно, иначе возможен выход из строя насоса. Как это реализовать, подробно описано в этом материале (ссылка). Подводя итог, необходимо отметить, что одним из важнейших конструктивных элементов системы гидроусилителя руля является насос

Именно этот механизм испытывает постоянные нагрузки, так как в работу он включается сразу после запуска двигателя, и функционирует постоянно

Подводя итог, необходимо отметить, что одним из важнейших конструктивных элементов системы гидроусилителя руля является насос. Именно этот механизм испытывает постоянные нагрузки, так как в работу он включается сразу после запуска двигателя, и функционирует постоянно

Чтобы увеличить срок службы насоса ГУР на Ланосе, важно обеспечить правильную его эксплуатацию. Достигается это выполнением двух важных действий: своевременной заменой масла в системе, а также нельзя допускать, чтобы колеса при запущенном двигателе были повернуты до упора в правую или левую сторону дольше 5 секунд

Перечень работ по ремонту рулевой системы ГАЗель

Мы проводим следующие работы по ремонту рулевой автомобилей ГАЗель:

вал рулевой Газель, Соболь нижняя часть — замена
втулки поворотных кулаков — замена, развертывание
колонка рулевая Газель, Соболь — замена

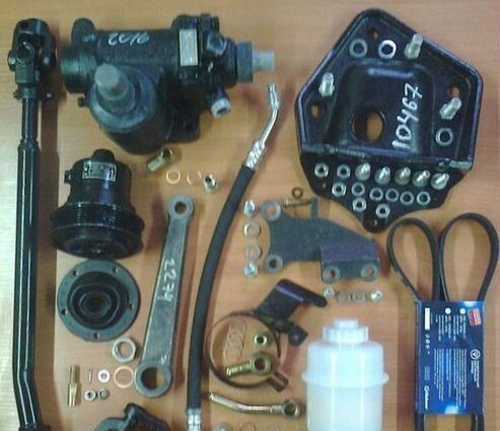

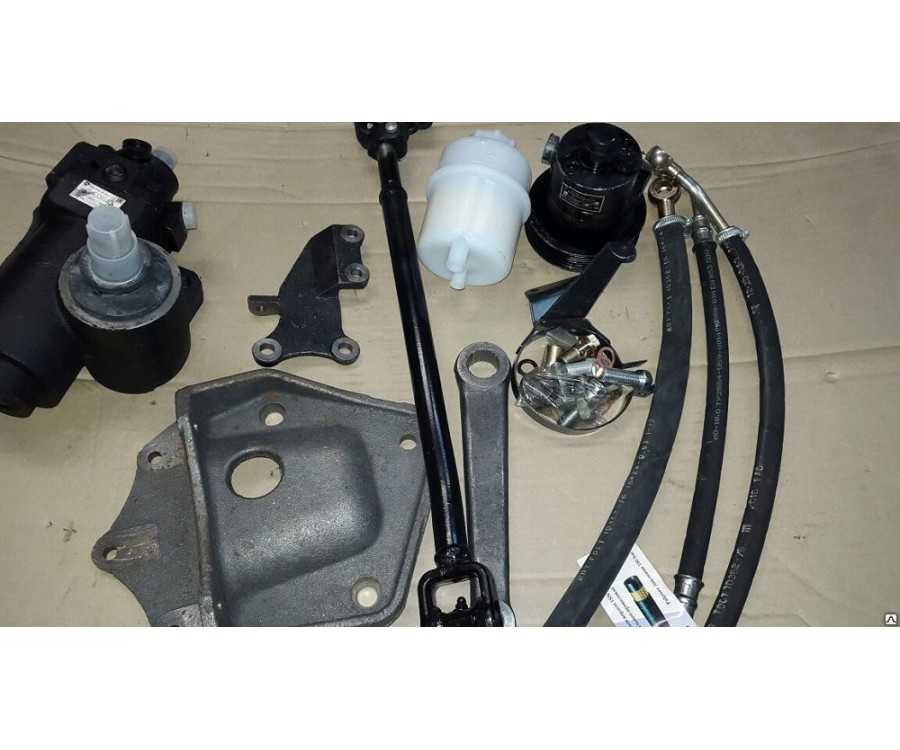

комплект ГУР ZF, Германия — установка
крестовина вала рулевого — замена
кулак поворотный Соболь — замена
насос ГУР Газель Камминс — замена
насос ГУР Газель Некст — замена
опора шаровая верхняя или пыльник — замена
пальцы рулевых тяг — замена
радиатор охлаждения масла ГУР — замена
редуктор рулевой — замена
сошка поворотного кулака Газель — замена
тяга рулевая — замена, снятие/установка
шланг ГУР высокого давления — замена

Для обеспечения безопасности эксплуатации автомобиля, для увеличения срока службы, надежности работы рекомендуется своевременно проводить диагностику узлов и деталей рулевой автомобиля.

Какие преимущества дает ГУР на автомобиле Газель

По отзывам автовладельцев, ездить на автомобиле с ГУР значительно удобнее. Ведь с ним можно повернуть колеса от края до края в четыре оборота руля, а с простым редуктором – в семь оборотов. К тому же, это позволяет увернуться в два раза быстрее. Основная функция ГУР – это обеспечение безопасности.

К тому же, он продлит функционирование рулевого кардана, в котором часто меняются крестовины. Но также нельзя злоупотреблять усилителем, потому как при повороте колеса, стоя на сухом асфальте, может лопнуть рама. Другие автовладельцы утверждают, что необходимости в ГУР просто нет. И нужен он только тем, кто ездит на высоких скоростях.

с 10 : 00 до 16 : 00 без обеда тел. MTS : +7-916-119-99-08 Воскресение и Понедельник – выходной.

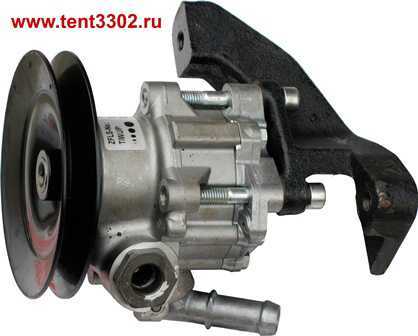

Насос ГУР Газель Бизнес 4216

Германия. Насос ГУР Газель ZF, насос ГУР Газель Бизнес ZF, насос ГУР Газель Бизнес 4216,

Насос ГУР Газель Бизнес 4216, насос ГУР Газель Бизнес ZF, насос ГУР Газель ZF.

Цена 9000 руб.

Гидроусилитель руля (ГУР) на Газель-3302; Соболь-2217

Прежде всего необходимо установить рулевое колесо в положение движения по прямой. После этого кроме того надо снять крышку бачка гидра насоса гидроусилителя руля (ГУР Соболь). Затем залить чистое масло немного выше уровня сетки заливного фильтра. В результате через 3 — 5 минут после заливки проконтролировать уровень гидравлической жидкости в бачке. И при необходимости лучше всего жидкость долить до уровня сетки. Запустить двигатель и дать поработать (не вращая рулевое колесо) в течение 10…15 сек. При этом к тому же необходимо доливать масло в бачок до уровня сетки. На холостых оборотах двигателя лучше всего плавно повернуть (наилучший результат достигается, когда управляемые колеса предварительно вывешены) рулевое колесо. Из положения движения по прямой в каждое крайнее положение и обратно. При этом одновременно кроме того доливать в бачок масло до уровня сетки заливного фильтра. Продолжая плавно поворачивать управляемые колеса из края в край убедиться. Что в итоге уровень масла в бачке остаётся неизменным.

Однако удерживать рулевое колесо в крайних положениях длительное время не допускается. При этом из гидросистемы должен удалиться воздух и масло в бачке не должно вспениваться. Однако чрезмерное вспенивание свидетельствует об отсутствии герметичности соединений гидросистемы. Более того в полностью заправленной гидросистеме масло в бачке гидравлического насоса гидроусилителя должно находиться на уровне сетки заливного фильтра. На самом деле снижение уровня масла в бачке допускается до уровня верхней крышки элемента фильтрующего, не ниже.

Гидроусилитель Газель

Прежде всего при эксплуатации и техническом обслуживании гидроусилителя руля ГУР на Газель необходимо соблюдать определённые правила. В качестве основной рабочей гидравлической жидкости лучше всего применять масло марки «Р» ТУ 38.1011282-89. Однако допускаются заменители масел в соответствии с картами смазок. Которые в свою очередь приведены в руководствах по эксплуатации грузовых автомобилей. Кроме того гидросистема должна быть снабжена фильтром, обеспечивающим степень фильтрации рабочей жидкости не грубее 45 мкм.Температура рабочей жидкости в гидросистеме должна быть не более плюс 90°С

ВНИМАНИЕ! В итоге нормальное функционирование гидроусилителя руля ГУР Соболь обеспечивается при минимальной подаче насоса 5,0 л/мин

Гидроусилитель Соболь

На самом деле эксплуатация гидроусилителя руля ГАЗ-3302 и Соболь 2217 строго регламентирована. Прежде всего она должна производиться при строгом соблюдении требований технических условий ТУ РБ 00232153.041-98. Условия лучше всего описаны в настоящем паспорте и инструкции по эксплуатации грузового автомобиля. Заливка масла (гидравлической жидкости) в рабочую систему снабжения гидроусилителя руля. Затем прокачка должны осуществляться следующим образом.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГИДРОУСИЛИТЕЛЯ

Прежде всего техническое обслуживание гидроусилителя руля Газель производится в соответствии с руководством по эксплуатации. Качество работ в итоге должно соответствовать качеству технического обслуживания грузового автомобиля на станции технического обслуживания ОАО ГАЗ. СТО в результате должны иметь специальное оборудование для ремонта ГУР на Газель. Однако следует иметь в виду, что разборка гидроусилителя руля ГУР Валдай — ГАЗ-3310 или ГУР на Газель не допускается. То же самое касается и ГУР на Газель. Прежде всего связанно это обстоятельство с тем. Что в кустарных условиях к примеру насосы высокого давления и гидроусилители отремонтировать просто невозможно. Дело в том, что на сборочном заводе на самом деле применяется дорогое сложное высокоточное оборудование с минимальными техническими допусками. Любое превышение допусков приведёт к снижению давления гидравлической жидкости в системе и, как следствие, отказу самого изделия. По этой причине в итоге производитель настоятельно рекомендует либо заменить ГУР Валдай на новый. Или отдать ГУР на Газель в ремонт к квалифицированным специалистам.

Во всяком случае при наличии специального оборудования и специально подогнанных запчастей ремонт возможен только в заводских условиях. По этому прежде всего избегайте сомнительных «мастеров на все руки». Всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

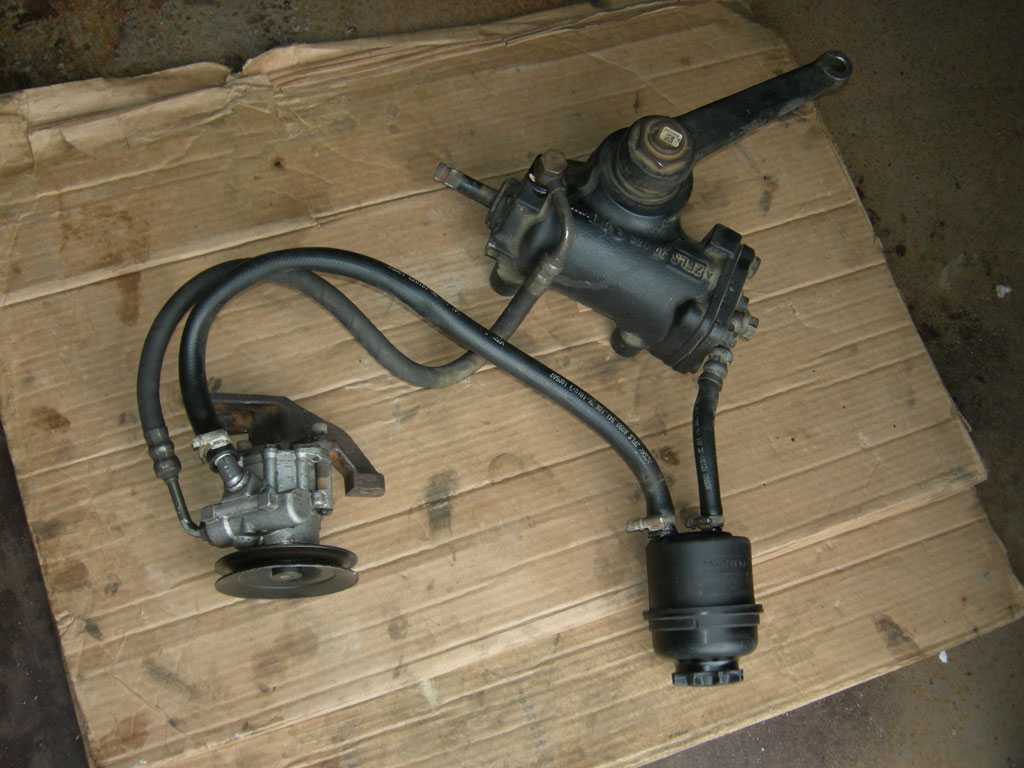

Устройство гидроусилителя руля

Конструктивно система гидравлического усилителя в автомобиле состоит из следующих элементов:

Насосный механизм. Этот узел используется для поддержания необходимого уровня давления и обеспечения эффективной циркуляции смазочной жидкости по магистралям системы. Насос устанавливается на силовом агрегате в моторном отсеке. Его активация начинается в результате воздействия ременной передачи от коленчатого вала. В основном на ГУРах устанавливается оборудование пластинчатого типа.
Распределительное устройство. Представляет собой высокоточный механизм, использующийся для направления потоков смазочного вещества в определенную полость гидравлического цилиндра, а затем в расширительный резервуар. Данный элемент монтируется на компонентах рулевого приводного устройства или на валу самого механизма. В зависимости от производителя авто, распределители бывают осевыми и роторными. В первом случае подвижный элемент выполнен в виде золотника и перемещается поступательно, во втором — вращается.
Гидравлический цилиндр предназначен для проворачивания колес под воздействием поршня и штока. Сам механизм монтируется в рулевую систему либо встраивается между компонентами приводного устройства и корпусом.
Расширительный резервуар — бачок, в котором собирается смазочная жидкость. Данная емкость оборудуется фильтрующим устройством и щупом для диагностики уровня расходного вещества. Смазочный материал предназначен для обработки всех элементов повышенного трения. Также он используется для передачи усилия от насосного механизма к гидравлическому цилиндру.
Соединительные магистрали повышенного давления. Используются для циркуляции смазочной жидкости между насосным устройством, распределительным узлом и гидроцилиндром. С помощью патрубков соединены все основные элементы системы. Из расширительного резервуара в насосный узел и из распределительного устройства в бак смазка подается по магистралям пониженного давления.

Пользователь Павел Ковалев подробно рассказал об устройстве и принципе действия системы гидравлического усиления руля.

Основная информация о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Газель, таких как:

Высокий уровень надежности;
Высокая информативность;
Небольшие затраты топлива;
Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Газель относятся:

Большая стоимость;
Сложность установления;
Существенные перемены рулевой системы транспортного средства;
Нуждается в регулярном обслуживании.

Как устроен гидроусилитель руля для автомобилей марки Газель?

Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость цилиндра или же обратно в бачок.
Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
Масло, которое передает усилие от насоса к цилиндру, а также смазывает все пары трения.

Как проводится замена жидкости гидроусилителя?

Масло гидроусилителя руля нуждается в периодической замене, а частота замены зависит от состояния руководства рулевым колесом, характеристик жидкости, а также марки руля. То есть когда руль трудно крутится или же слышен шум при поворотах, то нужно немного долить или полностью заменить жидкость гидроусилителя руля. Заменять жидкость в гидроусилителе необходимо почти каждые шестидесятые тысячи километров, это так сказать частичный ремонт гидроусилителя. Итак, как заменить жидкость в рулевом гидроусилителе на авто марки Газель?

Поставьте авто на домкрат или смотровую яму;
Вывесьте передние автомобильные колеса;
Отсоедините возвратный шланг;
Слейте из бака гидроусилителя руля жидкость;
Снимите и промойте бак, в котором находится рабочая жидкость;
Установите бак, но не прикрепляйте возвратный шланг;
Запустите двигатель и выкрутите руль до упора на холостом ходу;
Полностью слейте жидкость из системы;
Заглушите двигатель;
Залейте в бак подходящую жидкость;
Запустите двигатель и поднимите частоту вращения до тысячи оборотов в минуту;
После того, как начнет течь жидкость из возвратного шланга заглушите двигатель автомобиля;
Повторите пару раз предыдущие пункты до тех пор, пока весь воздух не будет удален из системы усилителя;
Подсоедините возвратный шланг к баку;
Долейте жидкость до необходимого уровня;
Запустите автомобильный двигатель и при частоте приблизительно в тысячу оборотов в минуту несколько раз выкрутите руль до упора;
Проверьте вспенивается жидкость на вспенивание. Если жидкость вспенивается, то продолжайте прокачку.
Заглушите двигатель и проверьте уровень жидкости по отношению к функционирующему усилителю;
Установите подходящий уровень жидкости в усилителе;
По истечении некоторого времени проверьте усилитель завоздушивания, а также уровень жидкости;
Замена жидкости завершена, осталось только собрать все в обратном порядке.

Рулевое управление без гидроусилителя руля

Рулевое управление без ГУР:

В – ребро на верхней крышке;
С – риска на торце винта;

картер;
винт с шариковой гайкой;
вал-сектор;
пробка заливного отверстия;
регулировочные прокладки;
гайка;
болт;
вилка;
крышка;
клин;
уплотнитель рулевого вала;
карданный вал;
уплотнительное кольцо;
стопорное кольцо;
наружное кольцо подшипника вала-сектора;
уплотнитель вала-сектора;
крышка;

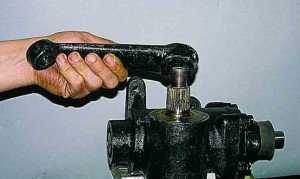

сошка;
боковая крышка;
пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

вилка карданного вала;
клин;
гайки;
упорная шайба;
верхний кожух;
выключатель зажигания;
нижний кожух;
гайки;
рулевое колесо;
болт;
рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн>7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

Типы неисправностей и их симптомы

Проявления поломок насоса, описанные выше, в реальности могут быть и не связаны с самим насосом. Поэтому для начала нужно внимательно осмотреть всю систему гидроусиления руля. И только если проблема не найдена, приступить к работе с самим насосом.

Неисправности делятся на два типа:

механические повреждения и износ. Сюда относятся появление заусенец, проблемы с подшипником, неровности во внутренней части, износ прокладки и т.д.;
проблемы с гидравликой. Связаны с недостаточным уровнем жидкости, неправильным ее выбором и «старением». Попадание мусора внутрь системы также может приводить к появлению “симптомов”, а, в дальнейшем, к поломке. Банальное завоздушивание относится к этому же типу неисправности.

Первые можно определить только разобрав насос гидроусилителя руля и осмотрев каждую его составляющую. Что касается второго типа неисправностей, то в первую очередь нужно ответить на вопросы — сколько времени прошло с момента смены жидкости в системе? Подобрана ли жидкость в соответствии с инструкцией? Достаточен ли её уровень? А в случае завоздушивания, зачастую, достаточно прокачать гидравлику для восстановления работоспособности ГУР.

В любом случае, производители рекомендуют при возникновении любых проблем с насосом делать полную переборку и чистку. Это поможет уменьшить вероятность износа, а, следовательно, увеличит срок службы всей системы.

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

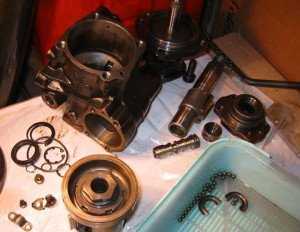

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Замена ремня генератора ваз-2112 16 клапанов: натяжка

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»

Улучшаем работу печки в салоне Газели: совершенству нет предела
Неисправности электропроводки и ее замена на Газели
Как отремонтировать КПП Газели своими руками

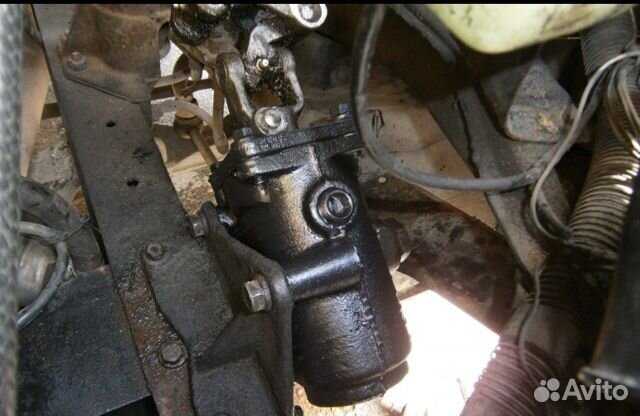

Регулировка рулевого редуктора Газели с гидроусилителем и без

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Износ рулевого редуктора ГАЗ

Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
Требуется значительное усилие при повороте руля.
Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
Механизм поворота.
Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Устройство рулевого управления ГАЗ

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

Распустить крепления передних колес
Вывесить передний мост, подставить опору.
Выбить тяги.
Снять редуктор вместе с сошкой.

Рулевой механизм Газели

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

Проверка наконечников тяг.
Регулировка развала-схождения.
Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Порядок регулировки рулевого управления на Газель

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки. 8

Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!
