Как поменять сальник привода

Ремонт машины: ЛАДА КАЛИНА: ЗАМЕНА САЛЬНИКОВ КОРОБКИ ПЕРЕДАЧ

Для замены сальников внутренних шарниров равных угловых скоростей (ШРУСов) слейте масло из коробки передачПримечание: Сальники внутренних ШРУСов можно заменить, не снимая коробку передач с автомобиля. 1. Отсоедините приводы передних колес от коробки передачПредупреждениеНе отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей и установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира. После этого отсоедините второй привод.

2. Извлеките с помощью отвертки сальник внутреннего шарнира из картера коробки.

3. Запрессуйте новый сальник с помощью подходящей оправки до упора рабочей кромкой внутрь коробки.

Маслосгонные насечки у сальников правого и левого внутренних шарниров направлены в разные стороны.Для идентификации на сальники нанесены стрелки и номера деталей: на правом сальнике a (номер дет. 2110–2301034–01) стрелка направлена против часовой стрелки, на левом сальнике b (номер дет. 2110–2301035–01) – по часовой стрелке. Стрелки показывают направление вращения колес при движении автомобиля вперед.

4. Установите все снятые детали и узлы в порядке, обратном снятию.

Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач либо заднего сальника коленчатого вала.У моторного и трансмиссионного масел разный запах. Поэтому, имея определенный навык, можно по запаху определить, какой из сальников дефектный: сальник первичного вала или задний сальник коленчатого вала.

Полезный совет

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем. Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное останется в виде капли, похожей на зерно чечевицы.

Для замены сальника первичного вала необходимо снять коробку передач с автомобиля

Вам потребуются: те же инструменты, что и для замены подшипника выключения сцепления , а также ключ «на 10», отвертка.

1. Снимите подшипник выключения сцепления .

2. Выверните три болта крепления направляющей втулки. Снимите направляющую втулку.

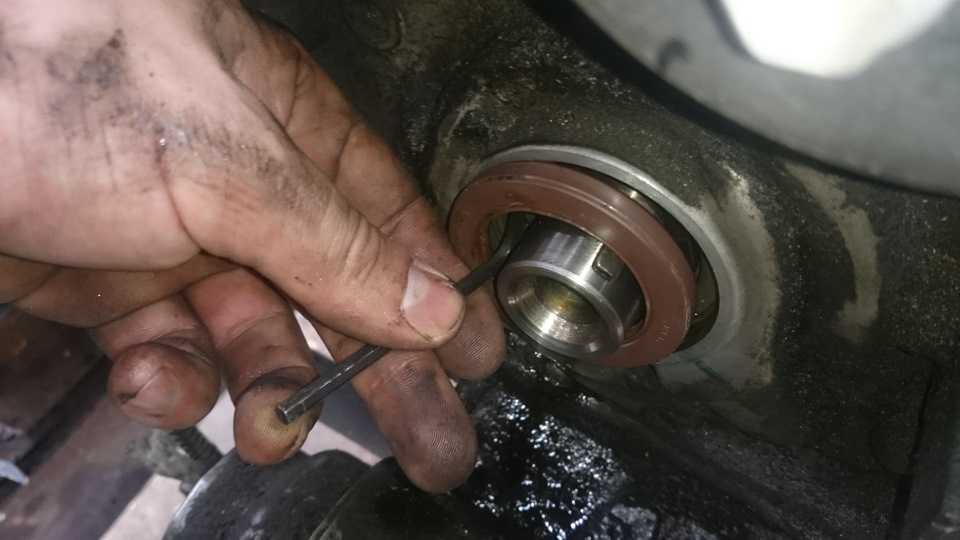

3. С помощью крючка из тонкой проволоки или отвертки выньте сальник. Запрессуйте новый сальник с помощью подходящей оправки. Рабочая кромка сальника должна быть направлена внутрь коробки передач.

4. Установите снятые детали в порядке, обратном снятию.Сальник штока переключения передач можно заменить непосредственно на автомобиле.Вам потребуются: ключ «на 10», тонкое зубило, молоток, оправка для запрессовки сальника.

1. Снимите грязезащитный чехол с шарнира и сдвиньте его по штоку переключения передач.2. Выверните болт крепления шарнира к штоку переключения передач…

3. …и отсоедините тягу выбора передач вместе с шарниром от штока.

ПримечанияБолт крепления шарнира к штоку отличается по длине и цвету от аналогичных болтов, применяемых в коробке передач для крепления вилок и рычага переключения передач. Этот болт кадмирован (покрытие золотистого цвета), остальные болты фосфатированы (покрытие темного цвета). Не заменяйте этот болт другими.Болт с поврежденным конусным хвостовиком или резьбой замените.Болт зафиксирован специальным клеем ТБ-1324. Перед вворачиванием болта очистите его от старого клея, обезжирьте резьбовую часть и нанесите новый клей. При отсутствии специального клея воспользуйтесь имеющимся в продаже анаэробным фиксатором резьбы.4. Снимите грязезащитный чехол.ПримечаниеНадорванный или потрескавшийся грязезащитный чехол замените.5. Оперев зубило на буртик обоймы сальника штока, аккуратными ударами молотка выпрессуйте обойму из картера коробки передач…

6. Cнимите ее со штока в сборе с сальником.7. С помощью подходящей оправки (можно использовать головку из набора инструментов) выпрессуйте…

8.Bзвлеките сальник из обоймы.9. Запрессуйте новый сальник в обойму до упора рабочей кромкой внутрь коробки передач.10. Смажьте рабочую кромку сальника трансмиссионным маслом и легкими ударами молотка запрессуйте обойму вместе с сальником в картер коробки передач до упора.11. Установите все снятые детали и узлы в порядке, обратном снятию.

remont-mashin.photoweblog.ru

Замена сальников коробки передач.

Для замены сальников внутренних шарниров равных угловых скоростей (ШРУСов) слейте масло из коробки передач (см. «Замена масла в коробке передач»).

1. Отсоедините приводы передних колес от коробки передач (см. «Снятие и установка приводов передних колес»).

2. Извлеките с помощью отвертки сальник внутреннего шарнира из картера коробки.

3. Запрессуйте новый сальник с помощью подходящей оправки до упора рабочей кромкой внутрь коробки.

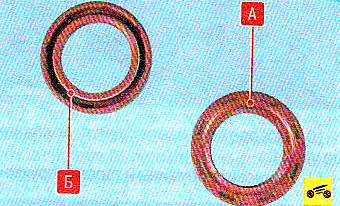

Маслосгонные насечки у сальников правого и левого внутренних шарниров направлены в разные стороны.

Для идентификации на сальники нанесены стрелки и номера деталей: на правом сальнике a (номер дет. 2110–2301034–01) стрелка направлена против часовой стрелки, на левом сальнике b (номер дет. 2110–2301035–01) – по часовой стрелке. Стрелки показывают направление вращения колес при движении автомобиля вперед.

4. Установите все снятые детали и узлы в порядке, обратном снятию.

Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач либо заднего сальника коленчатого вала.

У моторного и трансмиссионного масел разный запах. Поэтому, имея определенный навык, можно по запаху определить, какой из сальников дефектный: сальник первичного вала или задний сальник коленчатого вала.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем. Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное останется в виде капли, похожей на зерно чечевицы.

Вам потребуются: те же инструменты, что и для замены подшипника выключения сцепления (см. «Замена подшипника выключения сцепления»), а также ключ «на 10», отвертка.

2. Выверните три болта крепления направляющей втулки. Снимите направляющую втулку.

3. С помощью крючка из тонкой проволоки или отвертки выньте сальник. Запрессуйте новый сальник с помощью подходящей оправки. Рабочая кромка сальника должна быть направлена внутрь коробки передач.

4. Установите снятые детали в порядке, обратном снятию.

Сальник штока переключения передач можно заменить непосредственно на автомобиле.

Вам потребуются: ключ «на 10», тонкое зубило, молоток, оправка для запрессовки сальника.

1. Снимите грязезащитный чехол с шарнира и сдвиньте его по штоку переключения передач.

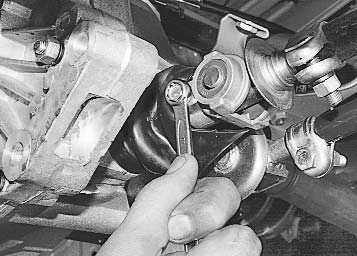

2. Выверните болт крепления шарнира к штоку переключения передач.

3. …и отсоедините тягу выбора передач вместе с шарниром от штока.

4. Снимите грязезащитный чехол.

5. Оперев зубило на буртик обоймы сальника штока, аккуратными ударами молотка выпрессуйте обойму из картера коробки передач.

6. . и снимите ее со штока в сборе с сальником.

7. С помощью подходящей оправки (можно использовать головку из набора инструментов) выпрессуйте.

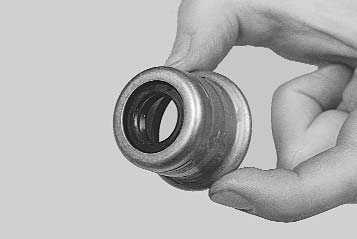

8. . и извлеките сальник из обоймы.

9. Запрессуйте новый сальник в обойму до упора рабочей кромкой внутрь коробки передач.

10. Смажьте рабочую кромку сальника трансмиссионным маслом и легкими ударами молотка запрессуйте обойму вместе с сальником в картер коробки передач до упора.

11. Установите все снятые детали и узлы в порядке, обратном снятию.

Ремонт и диагностика автомобилей ВАЗ.

замена датчика положения распределительного вала калина, регулировка сцепления у калины, сняти ебампера ваз калина, электродвигателя вентилятора системы охлаждения. калина, снять установить задний бампер ваз 2112, не обучается ключ лада, лада калина отопитель, органы управления калина, система выпуска газов Калина, ваз 2112 неисправности, диагностика рулевых наконечников калина, как проверить снятый контроллер лада калина, панель управления ваз 2112

Контакт модератора сайта nkvd#russia.ru

Купить, продать бу авто ваз, лада. 2010 (C) LADAOMG

Стук подшипника первичного вала КПП ВАЗ 2110

В данном видео я тщательно разлажу по полочкам как разобрать и собрать коробку на переднеприводном.

Чтоб провести работу своими руками, следуйте инструкциям.

• Нередко можно повстречать советы о необходимости полной разборки коробки для выполнения подмены подшипника. Но это не непременно. Как заменить подшипник первичного вала на ваз? Замена подшипника кпп. Возможно обойтись без настолько сложных манипуляций.
• Коробку в любом случае придется снять, поэтому ознакомьтесь с данной процедурой.
• Перед снятием КПП снимается минусовая клемма с аккума автомобиля.
• С коробки снимаются все фишки, выворачивается провод от спидометра.
• Дальше демонтируются брюки выхлопной системы автомобиля.
• После чего можно всеполноценно снять коробку.
• На последующем шаге демонтируется колокол. Можно испытать обойтись без этого, но тогда он точно будет повсевременно мешать для вас в процессе работы.
• Кропотливо зачистите коробку от скопившейся грязищи.
• Крепление подшипника осуществляется при помощи стопорных колец. Для их демонтажа для вас будет нужно плоская отвертка.
• Кольца поддеваются и мало разжимаются, после этого со снятием заморочек уже не будет.

• Чтоб было сподручнее, вооружитесь пинцетом, которым снимается кольцо.
• Подденьте плоской отверткой подшипник за кольцевую проточку, и сразу с этим сдвиньте первичный вал малость вперед.
• Воткните меж коробкой и подшипником монтировку. Тут без ассистента обойтись навряд ли получится.
• Вы будете действовать инструментами, а ваш товарищ тем временем подержит монтировку.
• Ваша основная задачка — выпрессовать подшипник. замена подшипника первичного,вторичного вала на кпп ваз 2112рпр ваз 2110, 2112. Для этого наносятся четкие, сильные, но очень осторожные удары по первичному валу.
• В процессе нанесения ударов вал непременно проворачивается.
• На такую работу у вас уйдет около 20 минут. Но если в распоряжении есть особый съемник, можно ускорить работу. Хотя работать съемником вправду комфортно только в этом случае, если вы решили разобрать коробку.
• Перед установкой нового подшипника первичного вала элемент непременно смажьте обычным моторным маслом.
• Аккуратно запрессуйте компонент, загоняя его в посадочное место аккуратными, легкими ударами молотком. Замена подшипника первичного вала на ваз 2114 -. Лучше использовать трубу по диаметру или подставку.
• При впрессовке удары наносите на внутреннюю обойму, по кругу, максимально равномерно.
• Когда подшипник запрессован, убедитесь, что он нормально сел на место. Прокручивания должны быть спокойными, без препятствий.
• Соберите коробку в обратной последовательности и установите ее на автомобиль.

Причины износа заднего сальника коленвала на Приоре

Как утверждают специалисты крупных авторемонтных мастерских, наиболее распространенными причинами повреждений задних сальников коленвала приоры являются три фактора:

1. Несвоевременная замена масла.
2. Некачественное изделие.
3. Чрезмерно высокие температуры при работе двигателя.

В первом случае происходит следующее: отработанное масло содержит в себе большое количество микрочастиц, загрязнений которые способны нанести повреждения элементам системы и уплотнительной резинке в частности.

Второй фактор достаточно распространен по причине увеличившегося количества контрафактной автомобильной продукции. Естественно, подделки, бракованные изделия не отвечают стандартам качества и не имеют износостойкости, длительной переносимости высоких рабочих температур.

Третья причина обусловлена сильным перегревом ДВС, что пагубно сказывается на материале уплотнительного кольца, в результате чего, он может частично оплавиться и потерять свою герметичность.

Какова периодичность замены?

Рекомендуемый срок эксплуатации уплотнительного элемента составляет около 140 тысяч километров пробега. Однако такие цифры являются ориентировочными, так как при одинаковом размере пробега нескольких автомобилей, условия их эксплуатации могут существенно различаться.

Как поменять сальник привода

ЗАМЕНА САЛЬНИКОВ КОРОБКИ ПЕРЕДАЧ

Для замены сальников внутренних шарниров равных угловых скоростей (ШРУСов) слейте масло из механической коробки передач или часть рабочей жидкости из автоматической коробки.

Сальники внутренних ШРУСов можно заменить, не снимая коробку передач с автомобиля.

Порядок замены сальников внутренних ШРУСов одинаков для механической и автоматической коробок передач и показан на примере механической коробки.

Вам потребуются: монтажная лопатка, большая отвертка, молоток, оправка.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Для замены сальника полуоси снимите привод колеса со стороны заменяемого сальника (см. «Снятие и установка приводов передних колес» ).

3. Извлеките сальник отверткой.

4. Смажьте рабочую кромку сальника трансмиссионным маслом и запрессуйте его оправкой подходящего диаметра рабочей кромкой внутрь коробки.

Так выглядит рабочая кромка сальника (показана стрелкой).

5. Установите снятые детали в порядке, обратном снятию.

Причиной замасливания диска сцепления автомобиля с механической коробкой передач может быть течь сальника первичного вала коробки передач либо заднего сальника коленчатого вала.

У моторного и трансмиссионного масел разный запах. Имея определенный навык, можно по запаху определить, какой из сальников дефектный: сальник первичного вала либо задний сальник коленчатого вала.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу). Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное останется в виде капли, похожей на зерно чечевицы.

Для замены сальника первичного вала необходимо снять коробку передач с автомобиля (см. «Снятие и установка коробки передач» ).

Вам потребуются: теже инструменты, что и для замены подшипника и вилки выключения сцепления (см. «Замена подшипника и вилки выключения сцепления» ); ключ «на 10», отвертка.

1. Снимите подшипник и вилку выключения сцепления (см. «Замена подшипника и вилки выключения сцепления» ).

2. Выверните четыре болта крепления направляющей втулки подшипника выключения сцепления…

3. …и снимите направляющую втулку.

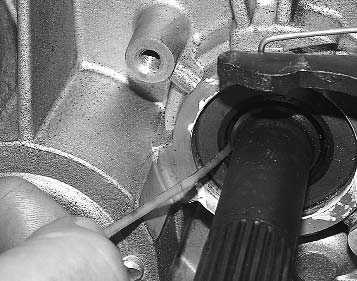

4. С помощью отвертки или крючка из тонкой проволоки выньте сальник. Запрессуйте новый сальник подходящей оправкой. Рабочая кромка сальника должна быть направлена внутрь коробки.

В качестве оправки можно использовать старый сальник.

5. Установите снятые детали в порядке, обратном снятию.

Ремонт начинается с выбора новых запчастей. Следует соблюдать рекомендации производителя. В случае невозможности купить оригинальные детали руководствуйтесь советами опытных механиков.

Отсутствие единой маркировочной системы обязывает пользоваться специальной таблицей или фирменными каталогами изготовителей. Не зная особенностей, легко сделать неправильный выбор.

Данная запчасть выполняет важные функции:

• Предотвращает утечку масла из коробки передач.
• Обеспечивает герметичное соединение, что не дает влаге и загрязнениям попасть вовнутрь механизмов.

В автомобиле обычной комплектации расположено три запчасти:

• первичного вала;
• правого и левого ШРУСа.

В современных транспортных средствах с задним или полным приводом, автоматической КПП или вариатором их может быть больше. Поэтому замена сальника привода АКПП несколько сложнее и стоит дороже.

Почему течет сальник ГДТ АКПП

Сальник гидротрансформатора АКПП дает течь из-за износа фрикционных накладок. Уже упомянул об этом раньше. Так вот объясню более последовательно.

Проблема, которая приводит к высыханию сальника, начинается издалека и нарастает, как лавинный ком:

Изнашивается фрикционная прокладка

На проблемы с легкими толками или трудностями переключения со второй на третью скорости почти никто никогда не обращает внимание.
Отслоившийся высохший клей и остатки бумажных частей фрикциона путешествуют по системе вместе с маслом, наслаиваясь на фетровую мембрану фильтра, оставаясь в клапанах гидроблока.
Падает общее давление масла в АКПП. Автомат машины может вибрировать во время простоя на светофорах или в пробках.
АКПП перегревается

Это сказывается на работе втулки и сальника. Он трескается от высоких температур. Дает течь.
Горячая грязная трансмиссионная жидкость проделывает отверстие между втулкой и сальником. Вначале это маленькая дырочка. Затем она разрастается. Масло убывает и давление падает еще сильней.

Теперь, если вовремя не обратить внимание на потеки масла, то можно потерять гидротрансформатор. А ремонт ГДТ на таких автомобилях, как Ауди А6 С5, Мерседес Бенц будет стоить 3 500 рублей

Это стартовая цена. Сам бублик, если запустить болезнь, обойдется в 60 000 рублей для вышеперечисленных машин.

Потек сальник коленвала: причины износа, поломки

Симптомы неполадки: течь масла в моторном отсеке, повышенный расход масла. Часто можно увидеть, как смазка течет на землю под стоящей машиной. Конечно, постоянное ее доливание проблему не решает – нужно менять сами сальники.

Есть несколько причин, почему образуется течь:

• неправильная установка прокладок, вследствие чего образуются трещины на их рабочих поверхностях;
• масло течет при частом перегреве двигателя, при большом давлении в картере (зимой, когда образуются ледяные пробки);
• естественный, физический износ материала;
• механические повреждения, как следствие – течь;
• некачественный материал (характерно для отечественной продукции).

Качественные уплотнители коленчатого вала изготовлены из фторкаучуковой резины FPM либо силикона. Обычный бутадиен-нитрильный каучук быстро прогорает, разваливается и течет.

Причины выхода из строя

Запчасть относится к числу расходных материалов: в случае выхода из строя, на что укажет течь масла, она не подлежит восстановлению и ремонту. Если деталь перестала справляться с возложенными задачами, необходима замена сальника привода.

Основными причинами поломки являются:

• Естественный износ. Детали изготавливаются с использованием резиновых элементов. Современный материал отличается повышенным запасом прочности, но его срок службы все-равно ограничен. В результате эксплуатации, воздействия агрессивной среды и высоких температур резиновые части рассыхаются, теряют эластичность, не способны плотно прилегать к деталям узла.
• Механические повреждения. Чаще они случаются по причине аварий, но не следует исключать низкокачественный ремонт. Использование подручного инструмента, несоблюдение технологии установки приводит к тому, что новый элемент повреждается еще на стадии монтажа.
• Замена основных деталей. Планируя обновления ШРУСов, мастера рекомендуют купить и комплект новых сальников привода. Причина: демонтированный элемент не подлежит повторной установке, так как не сможет качественно выполнять функции из-за неплотного прилегания.

Снятие и замена распределительного вала Lada Granta с двигателями ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 10 мм
• Головка на 13 мм
• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 19 мм
• Гаечный ключ накидной прямой на 15 мм
• Гаечный ключ накидной прямой на 17 мм
• Гаечный ключ накидной изогнутый 8 мм
• Отвертка плоская большая
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Динамометрический ключ
• Вороток под торцевую насадку
• Насадка на вороток на 17 мм
• Шестигранный ключ на 5 мм
• Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
• Ключ для фиксации шкива распредвала (или удлинитель под торцевую насадку на вороток)
• Универсальный съемник (при необходимости)
• Воронка
• Инструментальная головка
• Приспособление для регулировки клапанов
• Пинцет
• Микрометр

Детали и расходники:

• Прокладка крышки головки блока (при необходимости)
• Резиновые уплотнительные втулки крепления крышки головки блока
• Распредвал (при необходимости)
• Кольцо болта заглушки ГБЦ (при необходимости)
• Прокладка заглушки ГБЦ (при необходимости)
• Сальник распределительного вала
• Отрезок трубы диаметром 25 мм и длиной 100 мм (для запрессовки сальника)
• Емкость техническая
• Моторное масло
• Герметик
• Регулировочные шайбы (при необходимости)
• Ветошь

Примечание:

Снимайте распределительный вал для замены самого вала, толкателей клапанов, маслоотражательных колпачков клапанов, а также при ремонте головки блока цилиндров.

Снятие распределительного вала

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

2. Выставите поршень первого цилиндра в положение ВМТ, как написано здесь.

3. Снимите крышку головки блока цилиндров, как написано здесь.

4. Снимите зубчатый шкив распределительного вала и заднюю крышку привода ГРМ, как написано в этой статье.

5. Отсоедините от датчика фазы разъем проводов, отжав его фиксатор.

6. При помощи ключа на 10 мм отверните две гайки и болт крепления заглушки головки блока цилиндров.

Примечание:

Соединение болта с заглушкой уплотняется резиновым кольцом, не потеряйте его при извлечении болта. Сильно обжатое, затвердевшее или надорванное кольцо замените.

7. Снимите заглушку со шпилек головки блока цилиндров.

8. Извлеките резиновую прокладку, установленную в проточке фланца снятой заглушки.

Примечание:

Сильно обжатую, затвердевшую или надорванную резиновую прокладку необходимо заменить.

9. При помощи головки на 13 мм равномерно в несколько приемов (до снятия давления пружин клапанов) отверните десять гаек крепления корпусов подшипников распределительного вала.

10. Снимите со шпилек головки блока цилиндров оба корпуса подшипников распределительного вала.

11. Выньте распределительный вал из постелей головки блока цилиндров.

12. Перед установкой распределительного вала очистите от остатков старого герметика сопрягаемые поверхности головки блока цилиндров и корпусов подшипников.

Установка распределительного вала

1. Нанесите на опорные шейки и кулачки распределительного вала тонкий слой моторного масла.

2. Укладите распределительный вал в постели головки блока цилиндров так, чтобы кулачки вала клапанов 1-го цилиндра расположились, как на рисунке ниже.

Примечание:

При этом поршни 1‑го и 4‑го цилиндров должны находиться в положении ВМТ.

3. На поверхности головки блока цилиндров, сопрягающиеся с корпусами подшипников распределительного вала в зоне крайних опор, нанесите тонкий слой герметика.

4. Установите корпуса подшипников распределительного вала и затяните гайки их крепления в два приема. Предварительно затяните гайки крепления корпусов подшипников до прилегания их привалочных поверхностей к головке блока цилиндров в указанной последовательности.

Примечание:

При этом необходимо контролировать, чтобы установочные втулки корпусов подшипников свободно вошли в свои гнезда.

5. Окончательно затяните гайки предписанным моментом в той же последовательности.

6. После затяжки гаек тщательно удалите остатки герметика, выдавленного из зазоров.

7. Запрессуйте новый сальник распределительного вала.

8. Установите ремень привода ГРМ, как написано здесь.

9. Проверьте и при необходимости отрегулируйте зазоры в клапанном механизме, как описано в этой статье.

10. Дальнейшую сборку проводите в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

carpedia.club

Замена сальника первичного вала

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
2. Стрелками, на правом левая стрелка, на левом правая.
3. Цветом. Левый – красный. Правый – черный.

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

Замена сальника штока выбора передач

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся.

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Замена сальников КПП привода видео

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте далее:

Пошаговая замена сальника распредвала Ваз 2109

1. Отпустите болт распредвала.
2. Распустите натяжной ролик.
3. Демонтируйте ремень.
4. Выверните болт.
5. Демонтируйте шестерню. Делайте это аккуратно чтобы не потерять шпонку.
6. Демонтируйте шпонку с помощью маленьких кусачек.

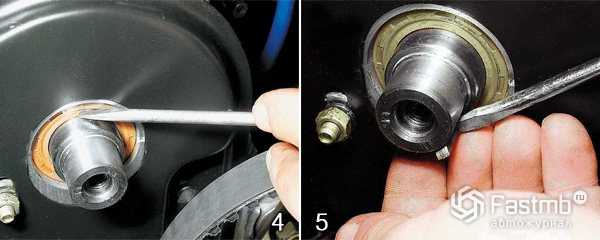

7. Демонтируйте сальник с помощью шила.
8. Перед тем как установить новый сальник, смажьте его маслом для удобства установки. Смазать нужно внутреннюю и наружную части.
9. Запресуйте новый сальник с помощью отвертки(поглубже).
10. Возьмите ветошь и вытрите подтекания масла от старого сальника. Так же вытрите распредвал, чтобы увидеть подтекает ли масло.
11. Произведите установку шпонки на место.
12. Произведите установку шкива выступом к двигателю.
13. Закрутите болт крепления распредвала.
14. Произведите установку ремня ГРМ.
15. Притяните гайку на натяжном ролике, чтобы не было послабления.
16. Проверните распредвал. Это нужно для того чтобы подтянуть провисание ремня между ковалентном и распредвалом. Руками это сделать сложно. Для выполнения этого пункта работы нам помогли подручные средства, в частности оправка со свечного ключа.
17. Притяните натяжной ролик.
18. Установите свечи на место.

По текстовой инструкции, сложно проделать работу. Поэтому советую посмотреть видео урок, и понять все нюансы по выполнению данной задачи.

То, что течёт сальник распредвала я заметил уже давно — вся левая часть двигателя закидана маслом. Но тек он не так, что б и сильно, поэтому с заменой я не спешил. Об этом начал задумываться только с приближением холодов — нужно было подготавливать машину к зиме, что бы потом не пришлось лишний раз морозить руки и пятую точку.

На рынке купил новый сальник — его размеры 28х42х7, каталожный номер 2108-1005034. Как видно из номера он подойдет и на ВАЗ 2108, а так же на 2110, 2114, 2115, Калину. В общем, на все автомобили с 8-ми клапанными моторами, аналогами 9-точного.

Замену сальника распредвала я буду рассказывать на примере автомобиля Калина. Суть работы абсолютно ни чем не отличается.

Тюнинг

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать.

Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.
