Снятие коробки передач Рено Логан, Сандеро

Снимаем коробку передач для ее ремонта или замены, а также при демонтаже двигателя. Работу выполняем на смотровой канаве или эстакаде. Операции по демонтажу коробки передач показываем на автомобиле Logan с двигателем 1,4– 1,6 (8V). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем приводы колес (см.«Снятие приводов передних колес»). Снимаем подрамник (см.«Снятие подрамника»). Отсоединяем трос от вилки механизма привода выключения сцепления и кронштейна на коробке передач (см.«Замена троса привода выключения сцепления»). Отсоединяем тягу управления коробкой передач от штока механизма переключения передач (см.«Снятие тяги управления коробкой передач»). Снимаем датчики положения коленчатого вала (см.«Снятие датчика положения коленчатого вала») и скорости автомобиля (см.«Снятие датчика скорости»). Снимаем шланг сапуна со штуцера картера коробки передач. Отсоединяем колодку проводов от выключателя света заднего хода (см.«Снятие выключателя света заднего хода»). Вынимаем жгут проводов управляющего датчика концентрации кислорода из держателя на коробке передач (см.«Снятие датчиков концентрации кислорода»).

Снимаем стартер (см.«Снятие и проверка стартера»).

Головкой «на 13» отворачиваем два болта 1 крепления к картеру коробки передач наконечников «массовых» проводов. Разжимаем пластмассовый держатель 2 и вынимаем из него жгут проводов.

Подставляем регулируемые упоры под двигатель и коробку передач.

Отворачиваем четыре болта крепления поддона картера двигателя к картеру сцепления (см.«Замена прокладки поддона картера»).

Ключом «на 16» отворачиваем гайку крепления левой опоры силового агрегата к кронштейну опоры.

Головкой «на 13» отворачиваем гайку крепления коробки передач (к блоку цилиндров), расположенную над шлицевым валом правой полуосевой шестерни дифференциала (для наглядности показано на снятом силовом агрегате).

Головкой «на 13» отворачиваем гайку 1 и два болта 2 крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате). Опускаем силовой агрегат на регулируемых упорах, чтобы вывести шпильку кронштейна левой опоры из подушки опоры.

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления… …и снимаем коробку передач.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не повредить их. Перед установкой коробки передач наносим тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала. Вводим первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы шпилька блока цилиндров и шпилька картера сцепления вошли в соответствующие отверстия картера и блока, досылаем коробку передач до упора в блок цилиндров двигателя. Дальнейшие операции по сборке проводим в обратной последовательности. Заливаем масло в коробку передач.

Механизм выбора передач Ларгус, Рено Логан, Sandero (коробка передач JR5)

Уважаемые покупатели, во избежание ошибок при отправке кулисы, механизма выбора передач для КПП JR5 на автомобили LADA Largus, Рено Логан, Sandero, Logan Faza «Комментарий» указывайте для какой коробки передач, модель вашего автомобиля, год выпуска.

Коробка передач JR5 на Лада Ларгус / LADA Largus, Рено Логан, Sandero – двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.

Коробка передач JR5:

1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.

Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.

Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач. Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.

На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.

Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.

Механизм управления коробкой передач JR5:

1 – трос выбора передач; 2 – трос включения передач; 3 – механизм управления; 4 – рычаг переключения передач; 5 – чехол рычага переключения передач; 6 – рукоятка рычага переключения передач

Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач. Механизмы связаны двумя тросами: выбора и включения передач.

Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.

При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи. После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу.

Трос включения и трос выбора передач – невзаимозаменяемые.

Другие артикулы товара и его аналогов в каталогах: 328908576R , 8201019539, 328905083R.

Лада Ларгус / LADA Largus (4601), Рено Логан, Sandero, Logan Faza 1,Logan Faza 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить кулису на автомобиле семейства Лада Ларгус.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Замена деталей сцепления без снятия КПП (диски, подшипник, вилка)

Стантартная работа по замене сцепления, а также прочая информация показаны здесь.

При замене деталей сцепления можно полностью не снимать КПП (так как для этого нужно снимать подрамник, что весьма трудоёмко), а лишь отодвинуть её от двигателя на необходимое расстояние.

Отсоединяем клемму от «минуса» аккумулятора.

Снимаем привод левого колеса (см. тут).

Отворачиваем болт крепления левого кронштейна подрамника к кузову и ослабляем затяжку гайки крепления кронштейна к рычагу подвески (см. тут).

Отсоединяем трос сцепления от вилки сцепления и кронштейна на КПП (см. тут).

Отсоединяем тягу управления КПП от переключателя на КПП (см. тут).

Снимаем датчик скорости.

Снимаем датчик положения коленвала.

Отсоединяем разъём проводки от выключателя света заднего хода.

Отсоединяем разъём проводки ЭСУД от колодки проводов управляющего датчика концентрации кислорода.

Снимаем колодку датчика с держателя на КПП и вынимаем жгут проводки из держателя.

Разжимаем держатель на картере КПП и вынимаем из него жгут проводки. Отворачиваем четыре болта крепления поддона картера двигателя к КПП (см. тут).

Подставляем регулируемые упоры под двигатель и КПП. Снимаем заднюю и левую опоры силового агрегата (см. тут и тут).

Отсоединяем провода «массы» от КПП, отворачиваем болты и гайки крепления КПП к блоку цилиндров (см. тут).

Этапы

1. Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.

2. Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.

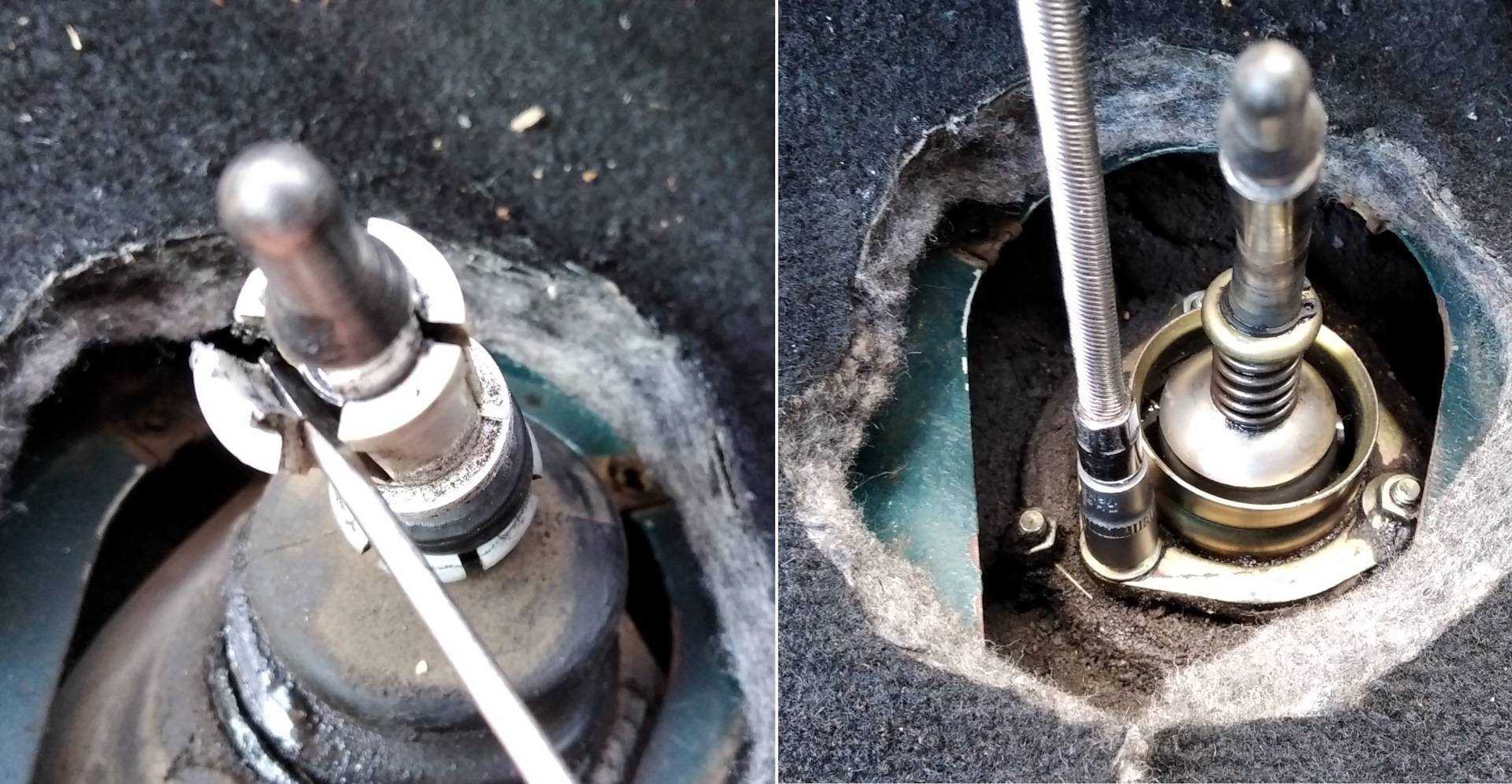

   Снимаем рукоятку

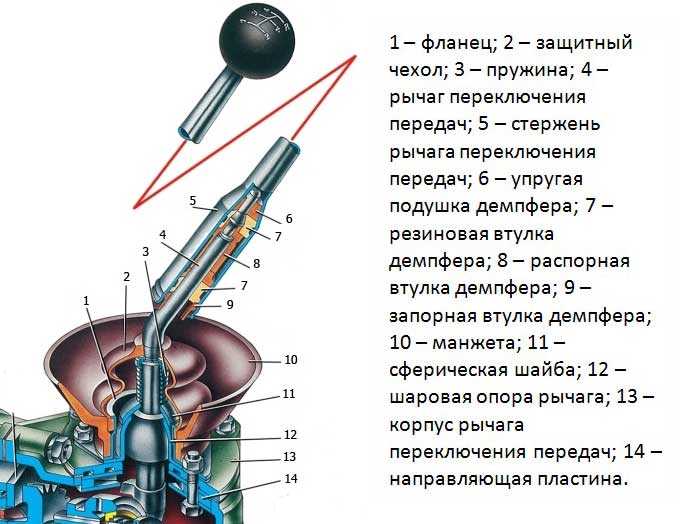

3. Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.

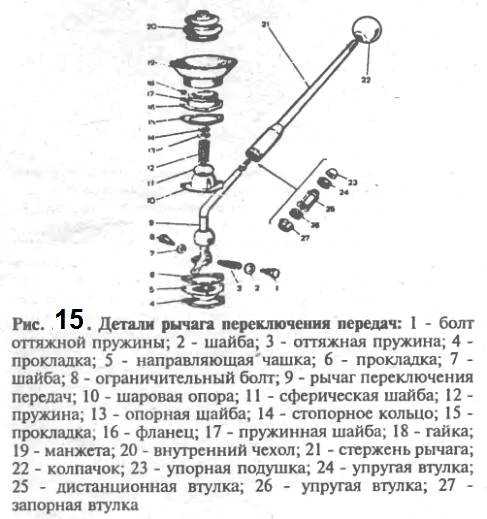

4. Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).

   Снятие втулок с рычага

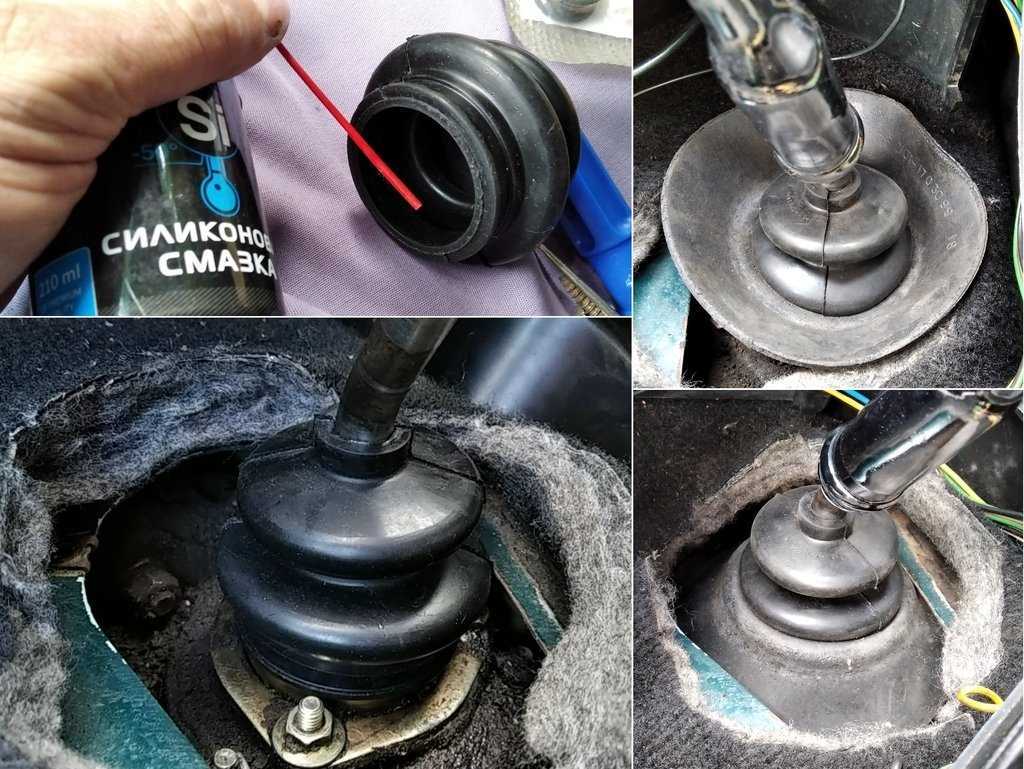

5. Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.

6. Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.

   Снимаем крышку с уплотнителем

7. С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
8. Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
9. Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
10. Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
11. Далее необходимо снять приемную трубу системы выпуска газов.
12. Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.
13. Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
14. Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
15. На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.

16. С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.

    Отсоединяем трос от редуктора

17. Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
18. На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних — два), чтобы ее снять.
19. Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.

20. Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.

    Устанавливаем надежную подпорку

21. Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.

    Откручиваем гайки крепления КПП к картеру сцепления

22. Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.

23. Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.





















    Сдвигаем коробку назад

24. На завершающем этапе производится снятие КПП.

Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.

Коробка передач Lada Largus

Какую функцию выполняет коробка передач на Lada Largus и других автомобилях, оснащенных двигателями внутреннего сгорания? Являясь составной частью трансмиссии, КПП преобразует и передает создаваемый ДВС крутящий момент на ведущие колеса. От ее работы зависит скорость и направление движения автомобиля. Отделяя другие агрегаты трансмиссии от двигателя, она обеспечивает режим холостого хода.

Коробки передач, устанавливаемые на Lada Largus. Их модификации и устройство

В зависимости от модели, Ларгусы комплектуются двумя типами коробок передач в различных вариантах исполнения:

• JR5 517 — устанавливается на фургоны как с двигателями К4М, так и К7М.
• JR5 549 — pаботает совместно с К4М на пяти- и семиместных версиях автомобиля.
• JR5 551 — ими комплектуется семиместный универсал с восьмиклапанным двигателем.
• Jh4 540 — эта коробка предназначена для пятиместного Ларгуса, оснащенного восьмиклапанным мотором.

Все агрегаты механические, пятиступенчатые, предусматривающие пять скоростей для движения вперед и одну заднюю. Корпус, включающий также дифференциал с шестерней главной передачи, представляет собой соединенные винтами картеры сцепления и коробки передач. Последний закрыт сзади стальной штампованной крышкой. Внутри алюминиевого картера КПП расположены два вала — первичный с блоком ведущих шестерен и вторичный с ведомыми. Jh4 и JR5 снабжены синхронизаторами, которые обеспечивают плавность переключения передач, снижают износ деталей и шум при работе. Синхронизаторы 1-2 и 3-4 скоростей монтируются на вторичном валу, синхронизатор пятой — на первичном.

Принцип действия один. В чем разница?

Отличие модификаций друг от друга заключается в разном наборе передаточных чисел. Одинаковые ПЧ во всех вариантах только у первой и задней передач. Между агрегатами JR5 и Jh4 существуют также некоторые конструктивные отличия. Одно из них касается механизма выключения сцепления. В Jh4 усилие от педали к выжимному подшипнику передается посредством тросика. Конструкцией же JR5 предусмотрена замена механического привода на гидравлический, связанная с установкой главного и дополнительного цилиндров.

Второе значительное отличие состоит в способе управления коробкой. У Jh4 включение/выключение передач осуществляется с помощью тяги. Она связывает находящиеся в салоне рычаг переключения передач и механизм управления с механизмом переключения, расположенным в картере КПП. На JR5 вместо тяги устанавливается два троса. Один отвечает за выбор нужной передачи, а второй за ее включение. Конструкция тросов несколько отличается, поэтому они не являются взаимозаменяемыми. Кроме этого, коробки Jh4 и JR5 имеют разные механизмы передачи вращательного движения ведущим колесам.

Ещё немного про КПП Ларгус

Количество масла, заливаемое в картер коробок передач разного типа незначительно отличается. Емкость JR5 составляет 2,5 литра, а Jh4 — 2,8 л. По утверждению производителя, залитое им трансмиссионное масло способно отработать весь срок службы агрегата. Поэтому в регламенте по ТО работы по замене масла в коробке не предусмотрены. Тем не менее многие предпочитают после 60 тысяч км пробега заменить его на новое. Тем более что сделать это совсем несложно. Открутив четырехгранным ключом сливную пробку, удаляем старое. Через заливное отверстие специальным шприцем закачивается новое. Это же отверстие служит для контроля уровня масла в процессе эксплуатации. Рекомендуемая производителем смазывающая жидкость — Tranself TRJ (либо NFJ либо NFP) 75W80.

Объективно КПП Ларгусов уверенно справляются с поставленными перед ними задачами. Показывают высокие тяговые характеристики, легко переносят большие нагрузки. Переключение передач достаточно четкое. Но всегда найдется желающий иметь одновременно семейный универсал и гоночный болид. Поэтому некоторые автолюбители (в первую очередь владельцы Ларгуса с JR5 549) практикуют замену шестерни, которой приводится в действие пятая передача. Установка шестерни с более низким передаточным числом (против 0,892 на родной) позволяет несколько повысить скорость при оборотах, превышающих 3000. Возможно небольшое снижение шума от работающей коробки, расхода топлива при поездках на дальние расстояния.

Остается добавить, что изначально коробка передач на Лада Ларгус поставлялась на сборочный конвейер из Румынии. В ноябре 2013 года тольяттинский автозавод полностью освоил выпуск этого агрегата. Теперь все автомобили данной модели комплектуются механическими коробками переключения передач собственного производства.

Замена шестерни 5 передачи Ларгуса

Конструкция трансмиссии Ларгуса позволяет поменять шестерни 5 передачи, не разбирая коробку передач целиком и даже не снимая ее с автомобиля. Потребуется съемник шестерни, фен и две отвертки. При наличии необходимого инструмента процесс занимает не более 2-3 часов. Инструкция на видео:

При замене шестеренок своими руками автолюбители чаще всего сталкиваются с трудностями при демонтаже маленькой шестеренки. Снять ее без специального съемника не так просто, т.к. она сидит на валу с применением фиксатора резьбы. В этом ситуации может пригодиться строительный фен, после нагрева деталь легко сползет. Не забудьте залить новое трансмиссионное масло.

Лада Ларгус: коробка передач и устройство моделей JH3 и JR5

Агрегаты выполнены по двухвальной схеме. МКПП JH3 и JR5 имеют синхронизаторы всех передач переднего хода, объеденных с дифференциалом и главной передачей с общим картером.

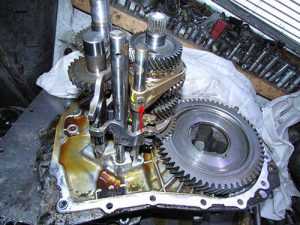

Внутри корпуса обеих моделей МКПП, изготовленного из алюминиевого  сплава, находится первичный вал с набором ведущих шестерен и расположенный рядом с ним вторичный вал с ведомыми шестернями.

На первичный и вторичный валы, для их скоординированной работы, устанавливаются синхронизационные кольца. Картер сцепления присоединен к передней части картера МКПП, на заднюю часть которого установлена штампованная крышка. Сверху на картере МКПП расположен механизм включения передач.

Как и многие другие МКПП, коробка Ларгус модели JH3 и JR5 имеет вилку включения и выключения сцепления, картер КПП, картер сцепления, пробку заливного отверстия, датчик скорости, рычаг управления МКПП, рычаг переключения скоростей, сапун, механизм включения передач и т.д.

Основные составляющие привода управления МКПП JH3:

• кулиса;
• рычаг переключения скоростей с шаровой опорой, закрепленной гайками на основании кузова;
• тяга привода управления МКПП;
• установленная на картере тяга механизма и т.д.

Что касается привода управления МКПП JR5, можно выделить следующие элементы:

• кулису;
• два гибких троса;
• установленный на картере коробки механизм включения передач;

При этом, даже с учетом некоторых отличий, оба типа КПП на Лада Ларгус зарекомендовали себя как достаточно надежные и ремонтопригодные агрегаты.

Когда нужен ремонт или замена КПП Ларгус

Понять это неопытному водителю не всегда просто. КПП и сцепление работают в паре, и проявление неисправности сцепления и коробки передач часто бывают похожи. Типичные проявления и причины поломок КПП:

• Повышенная вибрация и посторонний шум в КПП. Возможны ослабление опор крепления КПП или мотора, недостаточный уровень масла или несоответствие его марки, критический износ или повреждение подшипников или шестерен КПП
• Течь масла из-под КПП. Повреждение или разрушение уплотнительных колец или сальников
• Посторонний звук при переключении передач, их затрудненное включение. Поломка тяг привода переключения передач, залито несоответствующее масло, ослаблены пружины синхронизаторов, износ блокирующих колец или самих синхронизаторов
• Самопроизвольное выключение передач. Большой зазор в муфтах синхронизаторов, поломка их пружин или износ вилок переключения передач

Предварительную причину поломки Вам сможет сказать только мастер после осмотра и диагностики автомобиля. После демонтажа и разборки КПП мы сможем точно определить неисправность и устранить ее.

Особенности замены сцепления Лада Ларгус

На Лада Ларгус устанавливается два типа механических коробок переключения передач. На 5-ти местной пассажирской модификации с 8-ми клапанным двигателем используется коробка JH3 с тросиковым приводом. На остальных модификациях установлена коробка передач JР5 с гидравлическим приводом сцепления.

Коробки передач отличаются только принципом привода. Вся механическая часть полностью идентична. Соответственно, JH3 комплектуется обычным выжимным подшипником, а JР5 — подшипником, совмещенным с гидроцилиндром.

При ремонте сцепления мы настойчиво рекомендуем менять полностью весь комплект деталей: выжимной подшипник, корзину сцепления с нажимным диском и лепестковой пружиной, ведомый диск с фрикционными накладками и демпферными пружинами. Наши мастера обязательно проверят состояние нажимной вилки. Если она изношена — ее также лучше заменить.

После демонтажа коробки передач мы обязательно проводим осмотр картера. Если обнаруживаются признаки течи масла из-под сальников первичного вала КПП или коленвала — их обязательно нужно заменить. Они стоят копейки по сравнению со стоимостью работ по демонтажу и монтажу коробки передач.

Опытные мастера нашего технического центра специализируются на замене сцепления Лада Ларгус. Работа проводится в полном соответствии с нормативами завода-производителя. Она занимает около 4 часов рабочего времени. Вы сможете подождать это время в удобной комнате отдыха или заняться своими делами. Все работы будут выполнены профессионально, качественно и точно в срок.

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

1. Для начала отключите аккумулятор, чтобы полностью обесточить машину.
2. Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
3. Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
4. Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
5. Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
6. Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
7. Отсоедините патрубки системы охлаждения, отключите термостат.
8. Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
9. От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
10. Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
11. Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
12. Таким же образом проведите отключение генератора.
13. Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
14. Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
15. Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
16. Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
17. Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
18. Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
19. Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
20. С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
21. Теперь наступает этап непосредственно демонтажа самого силового агрегата.
22. Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Процесс извлечения через верх

23. Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
24. Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
25. Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
26. Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
27. Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

Самодельная опора для демонтажа

Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней

Тут главное не скорость, а качество и осторожность проведения каждой манипуляции
