Снятие плафонов и ламп освещения автомобиля лада ларгус

Замена ламп в Lada Largus своими руками

Любую лампочку в этом автомобиле можно заменить без визита в сервис буквально на улице. Для этого даже не нужен специальный инструмент. Единственное, что может понадобиться – плоская отвертка, чтобы снимать плафоны. Снимать фары не обязательно.

Замена ламп в передней фаре Лады Ларгус

Чтобы поменять лампочку ближнего света и дальнего света, необходимо:

1. Снять пластиковую крышку.
2. Отсоединить электрический разъем.
3. Снять резиновый пыльник лампы.
4. Отсоединить пружинный фиксатор.
5. Вытащить лампу.
6. Произвести установку новой лампы и собрать все в обратной последовательности.

Замена лампы указателя поворота выполняется следующим образом:

1. Снимите электрический разъем, подняв фиксатор.
2. Поверните патрон по часовой или против часовой стрелки (в зависимости от блок-фары) и вытащите его из корпуса светильника.
3. Демонтируйте лампу, нажав и повернув ее против часовой стрелки.
4. Произведите сборку в обратной последовательности.

Габаритная лампа вытаскивается проще – необходимо лишь повернуть патрон лампы против часовой стрелки и извлечь лампу из патрона, просто потянув ее вверх.

Как заменить источники света в задних фонарях Ларгуса

Чтобы поменять задние лампочки на Ладе Ларгус, нужно снять фонарь с автомобиля.

Для этого откройте дверь багажного отделения и отверните две пластиковые гайки крепления фонаря. После чего его можно демонтировать и произвести все необходимые манипуляции:

1. Снимите электрический разъем с фонаря.
2. Отожмите три пластиковые защелки крепления платы с лампами.
3. Для замены любой из ламп на плате – нажмите на нее и поверните против часовой стрелки.
4. Установите новую лампу и произведите сборку в обратной последовательности.

Аналогичные операции производятся и для фонаря с другой стороны кузова.

Замена противотуманных ламп на Lada Largus

Удобнее производить замену сняв передний бампер от соответствующего подкрылка.

Для этого нужно открутить два самореза T20, а затем отстегнуть бампер с защелок. Далее производим следующие операции:

1. Просовываем руку внутрь бампера и отстегиваем разъем с лампы.
2. Поворачиваем лампу против часовой стрелки и вытаскиваем из корпуса ПТФ.
3. Устанавливаем новую лампу в обратном порядке и прикручиваем подкрылок к бамперу.

Для удобства замены лампочки, рекомендуется повернуть или снять колесо для более удобного доступа.

Как поменять лампу бокового повторителя

На Ларгусе имеются повторители указателей поворота, установленные на передних крыльях. Сделать это можно, выполнив следующее:

1. Используя пластиковые или картонные пластины, сжимаем с двух сторон фиксаторы крепления повторителя.
2. Демонтируйте его с крыла.
3. Поверните патрон против часовой стрелки и достаньте его из корпуса.
4. Потяните лампу вверх и снимите ее с патрона.
5. Установите новую лампу в порядке обратном снятию и произведите сборку.

Есть и другой способ замены. Чтобы отжать фиксаторы корпуса повторителя, необходимо снять подкрылок. Однако такой метод не очень удобный.

Замена ламп подсветки номера в Ларгусе

В замене этого источника света нет ничего сложного. Просто возьмите торкс Т20 и открутите саморез крепления рассеивателя.

Далее нужно просто вытащить его и заменить лампу внутри бампера, потянув ее из патрона. На ее место установите новую и прикрутите рассеиватель обратно.

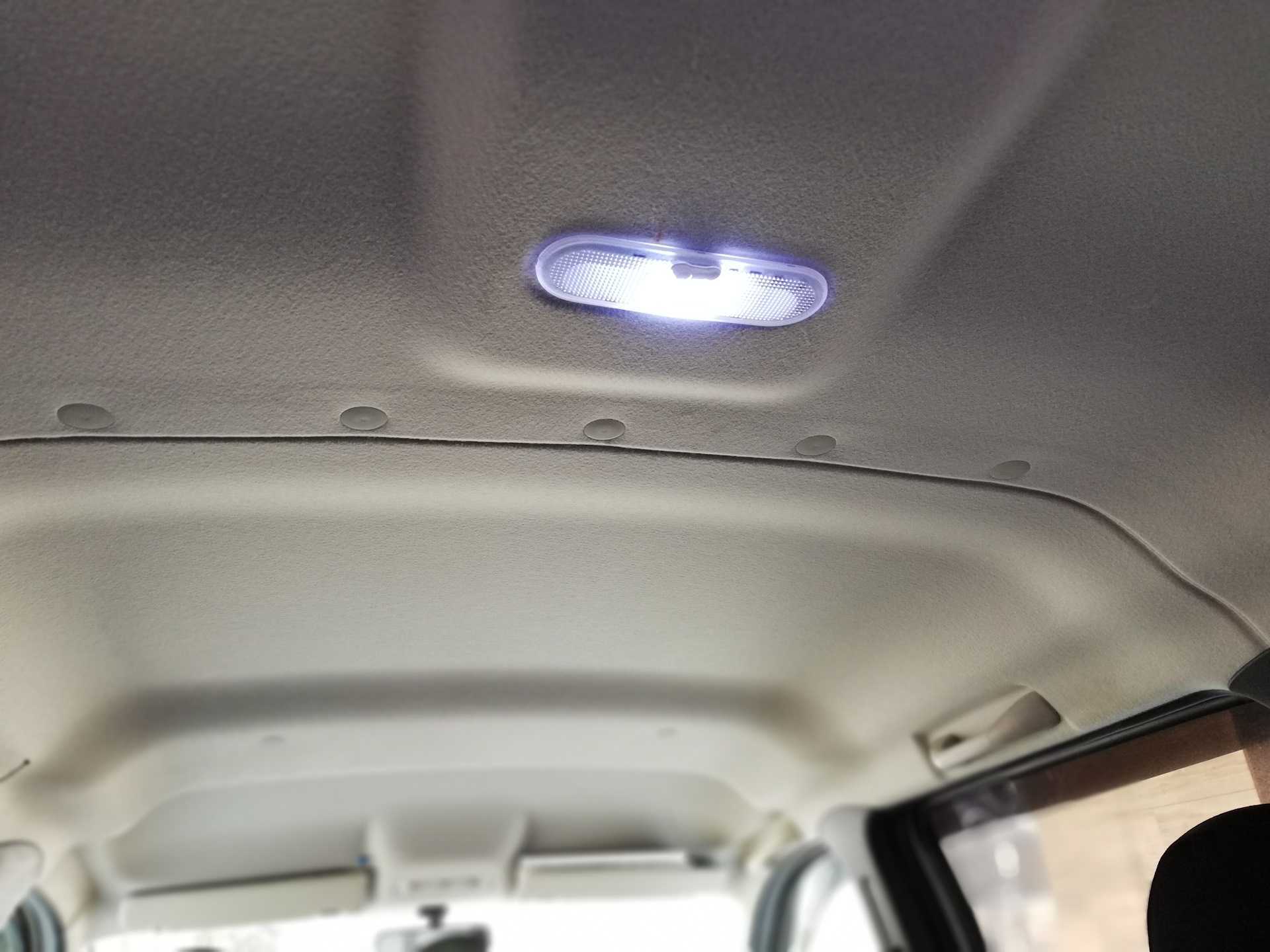

Как поменять в Ларгусе лампы в салоне

Интерьер данного автомобиля поддерживает только подсветки:

• багажника;
• вещевого ящика;
• плафона освещения;
• блок управления отопителем.

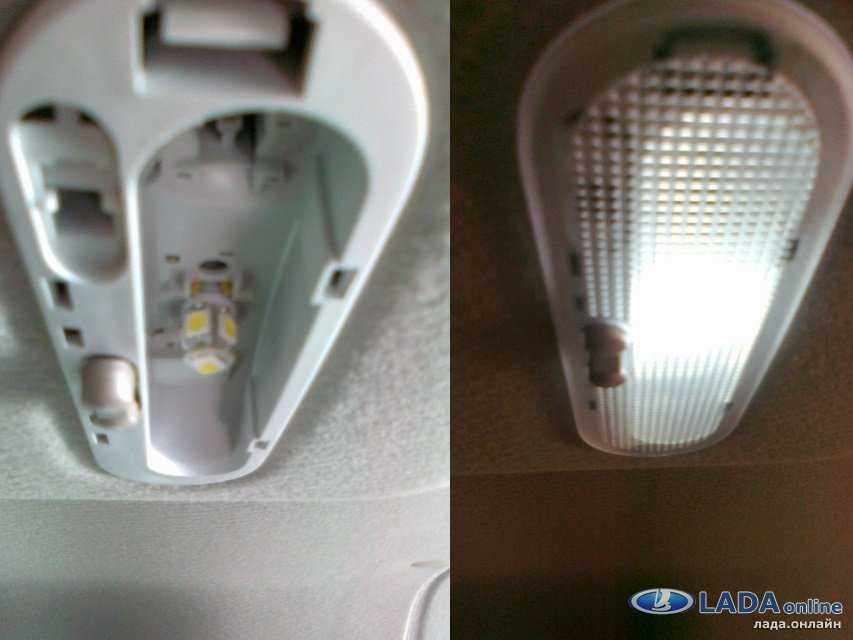

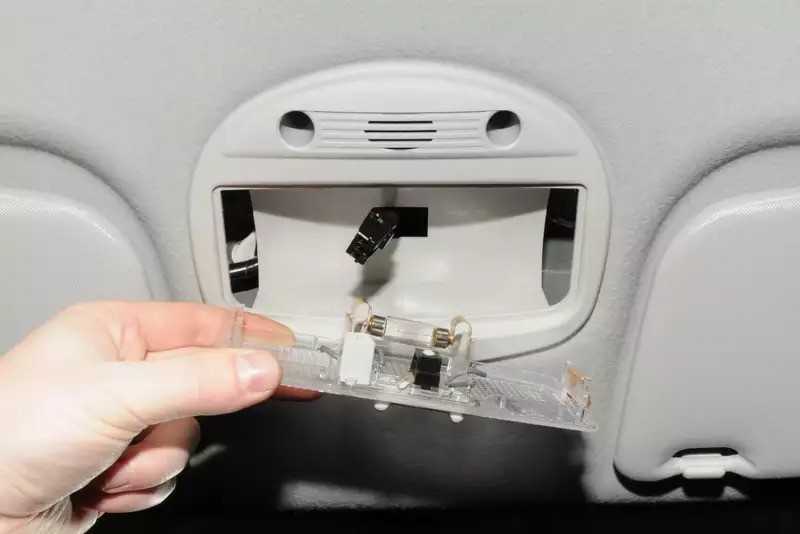

Чтобы снять лампочку салонного освещения, снимите при помощи плоской отвертки рассеиватель плафона, затем достаньте нужную лампу и установите новую.

В багажнике установлен точно такой же плафон, а потому замена источников света происходит точно так же.

В бардачке просто подденьте плафон при помощи отвертки. Он выпадет и лампу можно заменить, вытащив ее из патрона.

Замена лампы в блоке управления отопителем выполняется следующим образом:

1. При помощи пластикового съемника отстегните облицовку центральной консоли.
2. Просуньте руку внутрь панели и с обратной стороны блока нащупайте цоколь.
3. Поверните нужный цоколь на 45 градусов и вытащите его наружу.
4. Замените на нем лампу и произведите сборку в обратной последовательности.

На этом замена ламп салона завершена.

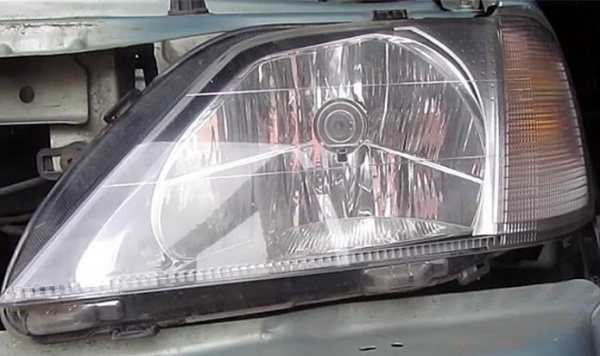

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

• «габаритная» лампа (W5W).
• двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

1. Зафиксировать универсал при помощи ручного тормоза.
2. Вынуть ключ из замка зажигания.
3. Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

• идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
• снять патроны ламп указателя поворотов 5 и габаритов 7;
• достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как правильно завести автомобиль? 6 подробных инструкций для авто с МКПП и АКПП в различных ситуациях

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

• ближнего/дальнего света;
• указателя поворотов;
• указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

• вытаскивают резиновый уплотнитель;
• нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу. Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа

Затем все снятые детали возвращают на свои места

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Инструкция и 7 полезных советов по замене лампы ближнего света в фарах

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

• отсоединяют колодку с электрическими проводами от патрона;
• проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

https://youtube.com/watch?v=ZecYBqip-lE

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Порядок замены

Замена лампы ближнего света на Лада Ларгус осуществляется в таком порядке:

.
. Для этого ее нужно слегка повернуть.
.
. После этого лампочку легко изъять из фары, так как больше ее ничего не удерживает.

Пружинный фиксатор

• . Эту работу лучше выполнять в перчатках, чтобы не коснуться своими руками стеклянной колбы. Дело в том, что жировые следы могут привести к быстрому перегоранию лампы.
• , надеть на контакты колодку и затем установить на место заглушку.
• .

Совет! Менять лампочки желательно сразу в двух фарах, чтобы обеспечить их одинаковое свечение, а также избежать перегорания второй лампы, что может произойти в самый неподходящий момент.

На этом замена лампы ближнего света в Ларгус завершена. Как мы видим, данная операция осуществляется предельно просто.

Монтажный блок Ларгус

Автопанель приборов Largus

Автосалон такого популярного авто как Lada Largus почти полностью похож на салон Рено Логан. Почти такая же центральная автопанель, круглые воздуховоды и кнопки. Лишь слегка изменилась панель приборов Ларгус, кнопки на консоли в центре обновились, а вставка лакированная. Сами шкалы теперь имеют серебристую окантовку. Сама панель приборов Ларгус, которую можно заказать с доставкой в Москве и области сборная, состоит из каркаса и декоративной автопанели. Каркас стальной. Именно к нему крепятся блоки систем и жгуты электропроводов оборудования авто, а так же все элементы руля. Сам каркас крепится к щиту передней части, передним автостойкам и основе кузова.

Он является составным элементом силовой структуры автокузова. Что касается декора, то элемент выполнен из пластмассы, которая прикрепляется к каркасу винтами. К нему присоединены органы управления машиной в целом и климат-системой. Так же здесь устроены приборы контроля, и накладки, которые закрывают узлы. В каталоге на сайте представлен большой ассортимент автозапчастей, деталей, комплектующих, расходников и дополнительного оборудования для автомобиля ВАЗ и Рено. Выбрать то, что нужно не составит труда. Однако, если у вас возникнут проблемы с выбором, обратитесь к менеджеру компании, связавшись с ним любым доступным способом.

Менеджер поможет сориентироваться по ассортименту, расскажет об условиях сотрудничества, оплаты, доставки, по возможности предложит скидку. Будем рады новому сотрудничеству, наши цены низкие, гарантии от производителя предоставляются.

1.9 Замена лампочек

Сервисное обслуживание и эксплуатация

Руководства ￫ Skoda ￫ Octavia (Шкода Октавия)

Лампочки ближнего и дальнего света Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары, поворачивая его против часовой стрелки. 2. Отсоединить разъем электрических проводов (В). 3. Снять пружину крепления лампочки (А). 4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары. 5. Заменить лампочку. 6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо. 7. Установить пружину крепления и разъем проводов. 8. Проверить правильность функционирования лампочки. 9. Закрепить кожух на задней части фары. Предупреждение Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором.

Габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары. 2. Извлечь держатель лампочки (под держателем лампочки ближнего и дальнего света). 3. Заменить лампочку. 4. Вставить держатель в гнездо. 5. Убедиться в том, что патрон лампочки хорошо закреплен. 6. Проверить установку и функционирование лампочки. 7. Закрепить кожух на задней части фары.

Лампочки фар дальнего света Некоторые версии автомобилей оснащены фарами дальнего света с галогенными лампочками.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять скобу (А) крепления крышки и снять крышку фары. 2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С). 3. Отсоединить разъем проводов. 4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару. 5. Установить пружину крепления лампочки. 6. Установить крышку и скобу крепления.

Передние указатели поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С задней стороны бампера отодвинуть наружу зажим крепления. 2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки. 3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его. 4. Нажать на лампочку, повернуть ее влево и извлечь. 5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности.

Задний фонарь

Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

АВТОМОБИЛИ С КУЗОВОМ ТИПА БЕРЛИН И СЕДАН 1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла. 2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4). 3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя. 4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления. АВТОМОБИЛИ С КУЗОВОМ ТИПА КОМБИ 1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря. 2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5). 3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя. 4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя.

Освещение номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1

При помощи тонкой отвертки осторожно извлечь узел лампы освещения номерного знака из гнезда в заднем бампере.
2. Повернуть влево и извлечь держатель лампочки.
3

Заменить лампочку, которая вдавливается в держатель.

4. Установить держатель и закрепить узел лампы освещения номерного знака в заднем бампере.

Освещение багажника В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка освещения багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

1

При помощи отвертки осторожно снять плафон лампочки.
2. Поворачивая патрон против часовой стрелки извлечь его из плафона лампы, а затем достать из него лампочку.

Лампы освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установив переключатель в среднее положение (лампа выключена). 2. С помощью отвертки следует достать патрон лампочки, а затем извлечь лампочку.

Как разобрать фару на лада гранта, калина 2 (заменить стекло, маску)

05 октябрь 2021 Лада.Онлайн 19 486

Фары Гранты и Калины считаются неразборными. Если на стекле появилась трещина, блок-фару меняют в сборе. Однако, при большом желании разобрать ее все таки возможно. Рассмотрим, как своими руками снять стекло и маску фары. Процесс показан на примере блок-фары Lada Granta. На фаре Lada Kalina 2 все действия выполняются аналогичным образом.

Потребуется: снять фару, приготовить дремель (диаметр дисков 20 мм), острый нож.

Схема крепления стекла фары:

Герметик, удерживающий стекло оригинальной фары, является термостойким. То есть ослабить его «хватку», нагревая феном или в духовке, не получится. Кроме этого, на кромке расположены четыре скобы крепления:

Как заменить стекло фары:

• Заклеить стекло малярным скотчем, чтобы исключить его повреждение во время работ.
• Срезаем около 7 мм П-образного крепления (используя дремель), а затем удаляем остатки герметика (фото №1).
• Срезаем около 2 мм герметика между стеклом и пластиком, используя дремель (фото №2, цвет зеленый).
• Удаляем остатки герметика при помощи Г-образного лезвия (можно загнуть обычный нож, после нагрева), фото №3.

При обратной сборке используем прозрачный герметик для стекол (например, ABRO).

Как это выглядит на практике:

Процесс также показан на видео:

Как снять маску с фары:

• Внутренняя маска крепится при помощи пружинного механизма, который подсоединен к гидрокорректору.
• Внешняя маска удерживается 4-мя винтами Torx.

Теперь появляется возможность установить мощные светодиодные или гибкие ДХО. А вам приходилось самостоятельно разбирать фары на Гранте или Калине? Каким способом удалось это сделать?

Фото: бортовой журнал wowic87

Ключевые слова: передние фары лада гранта | передние фары лада калина | поворотники лада гранта | поворотники лада калина

1

3

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Сколько придется доплатить за Lada Largus Cross Quest

Инструкция АвтоВАЗа по устранению скрипа троса ручника Lada Granta

Где находится VIN-код и номер двигателя у Lada XRAY

Как избавиться от стука суппортов на переднеприводных LADA

Возможные проблемы и способы их устранения

Как быть, если обычные или танковые фары не работают, что делать, если горит ближний, но не горит дальний свет фары, чем обусловлено то, что дальнее освещение работает вместо ДХО? По каким причинам могут одновременно гореть и что делать, если при включении дальнего освещения ближнее не гаснет?

Для начала разберем основные причины неполадок:

1. Схема ближнего и дальнего освещения в любом случае будет работоспособной только при использовании рабочих источников освещения. То есть если не работает оптика, в первую очередь нужно проверить лампочки. Качество источников освещения, а также их срок службы может быть разным. Если во время движения перегорел левый источник света, то установите вместо него лампочку из правого фонаря, это позволит обозначить габариты транспортного средства на дороге. В любом случае, вышедшие из строя элементы подлежат замене.
2. Неполадки в работе реле, возможно, этот элемент перегорел. Ремонт этого устройства, вероятнее всего, не даст результатов, поэтому деталь проще будет поменять.
3. Вышел из строя предохранительный элемент, эта проблема считается одной из самых распространенных. В случае выхода из строя деталь подлежит замене, поэтому каждый автолюбитель должен иметь в запасе несколько предохранителей разного номинала.
4. Проблемы в работе переключателя или его поломка, в частности, речь идет о регуляторе, установленном в салоне авто, обычно под рулем. Если вы имеете опыт в области электроники и электротехники, то можете попытаться отремонтировать переключатель своими руками. Обычно его неисправность заключается в повреждении контакта, также есть вероятность, что контакт на штекере подключения к автомобильной проводке просто окислился. Если контакт поврежден, то его необходимо будет перепаять, если окислен — то просто зачистить и заново подключить.
5. Проблемы в работе электроцепи. Неисправности такого рода также могут быть связаны с окислением контактов либо нарушением целостности проводки. Если ксенон в дальний свет работает одновременно с ближним, то скорей всего, причина кроется в нарушении целостности проводки и замыкании. Кстати, проблему замыкания можно диагностировать по вышедшему из строя предохранительному устройству. Ремонт проводки заключается в определении места обрыва или повреждения электроцепи с дальнейшим восстановлением поврежденного участка. Процедура ремонта также может быть произведена самостоятельно, но если у вас нет опыта в этом деле, то лучше доверить профессионалам.

Бывает в некоторых машинах при включении дальнего света ближний не тухнет. Это сделано заводом-изготовителем, но это на разделенной оптике дальнего и ближнего (автор видео — канал HQS).

Постоянный контроль за расходом топлива.

Причин повышенного расхода топлива можно насчитать больше десятка. Особенно это касается машин с карбюраторной системой питания. Карбюратор довольно чувствителен к разного рода засорениям и давно нечищеный карбюратор может быть причиной перерасхода бензина. Так же на расход влияют исправность трамблера (и зажигания в целом) и не отрегулированные клапана, но карбюратор в числе первых.

Мне на глаза попалась небольшая статейка, где описывается один из способов контроля расхода топлива: «Чтобы быстро определить удельный расход, зная объем использованного бензина и пройденный путь, можете применить номограмму, показанную в таблице (см. ниже). Например, если 30 литров бензина ушло на 400 км, то из точки «30» на оси абсцисс восстанавливаем перпендикуляр до пересечения с наклонной линией «400» и находим на оси ординат соответствующий удельный расход — 7,5 л/100 км. Этот график удобно постоянно иметь в машине.»

Tags: Сколько бензина остается в баке когда загорается лампочка ВАЗ 2107

Стоп-сигнал

Принцип выполнения замены схож с установкой вышеупомянутых ламп, но он имеет свои нюансы. Здесь сначала открывается крышка багажника и снимается его декоративная панель. Так, чтобы заменить стоп-сигнал нужно, прежде всего, освободить подход к барашковым гайкам.

После их снятия выворачивается вся фара, что самостоятельно будет сделать весьма проблематично. Ведь нужно её верхнюю и нижнюю часть выводить одновременно, чтобы они не стали враспор. После выкручивания саморезов доступ к лампе — открыт. Вышедшая из строя деталь меняется, а все перечисленные ранее действия выполняются в обратном порядке.

Как самостоятельно подобрать

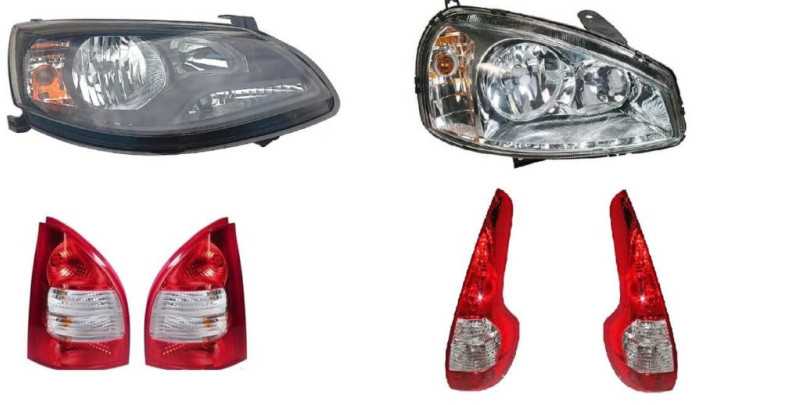

Конфигурация оптики отличается в зависимости от модели автомобиля. У седана (1118) и универсала (1117) форма передних блок-фар прямоугольная, с небольшим изгибом в верхней части. Хэтчбек (1119) и Лада Калина Спорт комплектуются вытянутыми моделями с большей площадью освещения. Задняя оптика двух видов – блок прямоугольной формы с закругленными краями, на Универсал и Спорт устанавливают фары каплевидной конфигурации. Для подбора необходимо узнать артикул производителя.

В таблице приведены каталожные номера приборов освещения:

Тип оптики	Модель: 1118 и 1117	Модель: 1119 и «Спорт»
Блок-фар передний правый	11180-3711010-00	11180-3711011-00
Блок-фар передний левый	11180-3711010-01	11180-3711011-01
Фонарь задний правый	11180-3716010-00	11190-3716010
Фонарь задний левый	11180-3716011-00	11190-3716010
ПТФ правая	11180-3743010-00	11180-3743010-00
ПТФ левая	11180-3743011-00	11180-3743011-00

На рынке, помимо китайских аналогов, представлены модели оптики двух производителей – ЗАО «Автосвет» (г. Киржач) и Automotive Lighting (г. Рязань). Рязанский завод в первые годы изготовления поставлял фары со стеклянной передней частью. Впоследствии она заменена на поликарбонат.

Определить, оригинал или подделка можно по кронштейну колпачка лампы, он должен располагаться вертикально. Дополнительно анализируют толщину пластика и качество изготовления кронштейнов крепления.

Что выбрать для замены

Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:

• светодиодные;
• ксеноновые;
• галогенные.

Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

• «габаритная» лампа (W5W).
• двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

1. Зафиксировать универсал при помощи ручного тормоза.
2. Вынуть ключ из замка зажигания.
3. Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

• идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
• снять патроны ламп указателя поворотов 5 и габаритов 7;
• достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Вывод

Получить дополнительную полезную информацию по озвученной теме можно из видео в этой статье.

Заметка о том, какие лампы освещения установлены в передних фарах Ларгуса; какие из них ближнего/дальнего света, а какие отвечают за габаритные огни. Как самостоятельно поменять лампы. Сколько стоят оригиналы и аналоги в Ярославле

Доброго времени суток будущие и начинающие господа Ларгусоводы!

На Ларгусе часто перегорают лампы ближнего/дальнего света и передних габаритов. По крайней мере я за 70 тысяч поменял уже по пять раз с каждой стороны.

На моей машине были установлены следующие лампы освещения:

1. Ближний/дальний свет: галогенные, фирмы Osram H4 12v 60/55w. (арт.64193). Цена от 109 руб.

Аналогов много. Вот некоторые из них:

370 руб. General Electric (34454)

117 руб. Valeo (032007)

2. Передние габариты: галогенная безцокольная 12V Osram (арт.2825). Цена от 17 руб.

26 руб. Lynx (L12805)

9 руб. Fortluft (2825)

3. Задние габариты: двухконтактная с нитью накаливания, цоколь BAY15D. Маяк 12V P21/5W.

от 56 руб. Fortluft (7528)

Перегорают реже. Менял всего один раз в правом фонаре. Вот так она выглядит:

Как заменить лампы в передних фарах

1. Вначале снимается защитный кожух. Он немного проворачивается, затем отжимается небольшая защелка.

2. Вынимается колодка с проводами.

3. Снимается резиновая защитная втулка.

4. Лампа прижата П – образным фиксатором. Его нужно отвести в сторону и назад.

5. Вынимаем лампу. Запомните ее ориентацию. Два зубца снизу, один вверху. А если посмотреть на нее со стороны фары, то надпись (маркировка) будет сверху.

6. Устанавливаем новую лампу. Голыми руками ее брать не следует, так как на колбе остаются жирные следы от пор и лампа быстрее выйдет из строя. Это относится ко всем галогенкам. Лучше держать за цоколь или использовать ткань из микроволокна.

7. Сборка осуществляется в обратном порядке. Сначала прижимной фиксатор, затем резиновая втулка и в конце верхняя крышка.

Как заменить передние габариты

Действий здесь немного. Главное добраться до патрона и провернуть его на 90 градусов. Неудобнее всего менять со стороны аккумулятора. Мало места. Если рука большая, то лучше его снять.

Таким образом, порядок действий такой:

• Нащупали патрон
• Провернули его и вынули
• Извлекли лампу
• Устанавливать в патрон новую лампу лучше в перчатках
• Затем патрон вставляем обратно в фару и проворачиваем его на 90 градусов

Как заменить задние габариты

Менять лампы одно удовольствие. Все что нужно, это снять блок-фару. Она крепится двумя барашками из салона: один вверху под пластмассовой обивкой, другой внизу. Откручиваем их, отводим фару в сторону и отсоединяем колодку с проводами.

Дальше нужно снять защитный кожух. Он держится на трех защелках. Под ним стоят три лампы. Находим лампу габаритов и меняем ее. Действия простые: вставить в патрон и провернуть.
