Сегодня мы расскажем вам про нюансы, советы и секреты, которые используются владельцами ВАЗ классики при замене реактивных тяг, резиновых втулок штанг задней подвески. Вся эта статья основана на опыте как и моем личном, так и на опыте форумчан. Мы просто объединили основные моменты по замене и проблемам с которыми вам возможно придется столкнуться в одну статью и представляем ее вам. Вопросы, если они у вас останутся, вы можете задать у нас на форуме в соответствующей теме в разделе «Ходовая». Итак — диагностика. Что же может заставить нас залезть в заднюю подвеску? Посторонние стуки, странное поведени автомобиля, выраженное в вихлянии оного по дороге. Внимательно осмотрите состояние резиновых втулок — они не должны быть порепаны, порваны и т.д.

Итак скажу сразу — замена втулок дело не 5-ти минутное. Вобщем при замене втулок я по очереди откручивал каждую тягу и сразу после замены прикручивал на место, затем снимал следующую. Если все сразу снять — с установкой могут возникнуть сложности, так как мост будет смещаться. Теперь опишу сам процесс — сначала я выбивал  металлические втулки, некоторые вследствие высокого износа резинок сами выпадали в руки. Далее резинка — дабы не парится с ее выпрессовыванием я брал ножовку по металлу, снимал полотно, продевал его в дырку где была металлическая втулка, прикручивал к ножовке и делал два распила, дабы небольшой кусок втулки вывалился сам, а затем оставшаяся ее часть вытаскивается руками. С запресовкой сложнее…

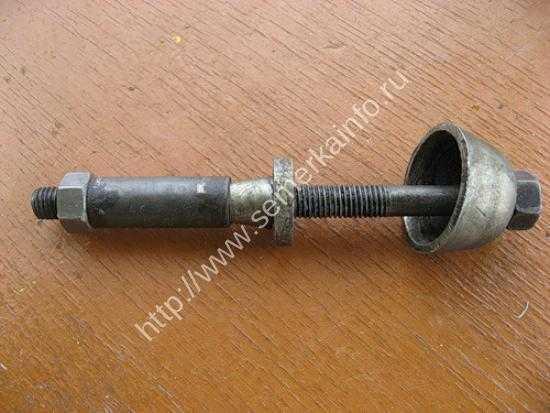

Можно использовать вот такой вот запрессовщик:

А можной пойти другим путем.  Изначально смазывается резиновая втулка мыльным раствором, дабы «проскочила» а затем: первый способ — запрессовывается в БОЛЬШИХ тисках, не с первого раза иногда, но запрессовывается, руками или молотком запрессовывать бесполезно. И если тисков нет — я использовал тяжесть машины и домкарат, то есть ложил тягу, приставлял к ней смоченную в растворе втулку, далее сверху домкрат на них ставлю и поднимаю им машину. Машина своим весом запрессовывает резиновую втулку в тягу. Такие же манипуляции проделываем с металлическими втулками.

Возвращаясь к вопросу о приспособлениях для запрессовки втулок, очень удобен шарик от подшипника диаметром чуть больше диаметра втулки, ставим шарик на втулку и запресовываем ее в больших тисках, шарик акуратно раздвигает резинку и вся запресовка происходит быстро и без всяких усилий. Дожал до упора, раздвинул тиски, подставил чтонибудь пошире диаметром чем подшипник, я раздвинутые пасатижи использовал, дожал и опаньки шарик готов к новым испытаниям.

При разборке (откручивании) тяг бывют случаи, когда болт приржавел к металлической втулке, и достать его от туда ни как не получается… Если выбивать, то там надо пол моста раскидать. Тут выход только один —

болгаркой. Резать именно по втулке. Сначала срезать со стороны гайки, постепенно поворачивая болт, так как болгарка не сможет весь болт за один заход отрезать, затем резать со стороны шляпки, так же поворачивая болт за шляпку. Для удобства работы отрезать саму штангу, чтоб не мешала.

При сборке болты рекомендуется смазать солидолом. Литол тоже подойдет. При следующей замене втулок сами себе спасибо скажете, когда удастся избежать работ с болгаркой.

Замена реактивных тяг на ВАЗ 2107

Перед началом работы определимся с необходимыми расходниками и инструментами. Вот что нам понадобится:

• комплект новых реактивных тяг для ВАЗ 2107;
• состав для снятия ржавчины WD-40;
• монтажные лопатки;
• комплект рожковых ключей;
• молоток.

Последовательность работы

Прежде всего следует сказать о двух важных моментах. Во-первых, менять тяги следует только на смотровой яме или на эстакаде. Во-вторых, все пять тяг с ВАЗ 2107 снимаются совершенно одинаково.

Именно поэтому ниже будет описана процедура демонтажа только одной центральной штанги. Для снятия остальных четырёх тяг нужно лишь повторить перечисленные ниже действия.

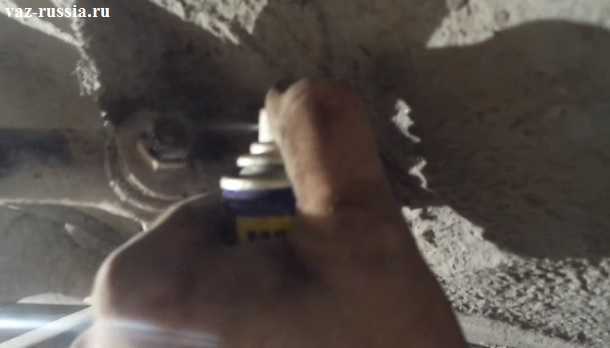

1. Автомобиль устанавливается над смотровой ямой. Сайлентблоки, проушины и гайки на центральной штанге тщательно обрабатываются составом WD40 (как правило, проушины очень сильно ржавеют, так что после нанесения жидкости придётся подождать минут 15–20, чтобы состав как следует растворил ржавчину).
2. После растворения ржавчины место нанесения состава WD40 следует тщательно протереть ветошью.
3. Затем с помощью торцовой головки с трещоткой гайка на сайлентблоке отворачивается (лучше всего, если это будет торцовый ключ с воротком-трещоткой, так как места рядом с тягой очень мало). Вторым рожковым ключом на 17 необходимо удерживать головку болта так, чтобы он не проворачивался при откручивании гайки.
4. Как только гайка будет откручена, крепёжный болт аккуратно выбивается с помощью молотка.
5. Аналогичная процедура производится и со вторым сайлентблоком центральной штанги. Как только оба крепёжных болта будут извлечены из своих проушин, штанга вручную извлекается из кронштейнов.
6. Все остальные тяги с ВАЗ 2107 снимаются аналогично. Но при снятии боковых тяг следует учитывать один нюанс: после извлечения крепёжного болта верхний край колеса может завалиться наружу. В результате отверстия на сайлентблоке и на крепёжном кронштейне смещаются относительно друг друга так, как это показано на рисунке ниже. И это создаёт серьёзные проблемы при установке новой тяги: крепёжный болт нельзя будет вставить в кронштейн.
7. Если возникла именно такая ситуация, то колесо придётся приподнимать с помощью домкрата до тех пор, пока отверстия на кронштейне и на сайлентблоке новой тяги не совместятся. Иногда без этой дополнительной операции поставить новую боковую тягу просто невозможно.

Установка тяги делается следующим образом:

• сначала монтируется тяга в передний кронштейн. Перед вставлением болта в нужное отверстие, он обрабатывается нигролом;
• реактивная тяга помещается в задний кронштейн. Не удивляйтесь, если отверстия в месте крепления не будут совпадать.

Если реактивная тяга была сломана, то под нагрузкой мост все время перемещался. Это и привело к смещению. Чтобы отрегулировать отверстия, нужно монтажной лопаткой, уперев ее за кронштейн, выкручивать мост до совмещения креплений. Когда они совпадут, требуется вставить болт и зафиксировать его гайкой.

С помощью таких манипуляций у вас получится своими руками осуществить замену реактивных тяг и сэкономить средства на посещение СТО.

Рад Вас приветствовать, друзья, на блоге « »

Стук в задних колесах копейки, двойки и следующего ряда классических моделей отечественного автопрома появляется от износа втулок реактивных штанг или как еще их называют – тяг. Практически все классические ВАЗы в своей компоновке содержат эти нужные для заднего моста элементы.

Некоторые автовладельцы меняют штанги целиком, но для устранения стука или других неисправностей достаточно поменять только втулки, которые очень быстро изнашиваются, если конечно сама тяга не согнулась или не деформировалась. Естественно поменять полностью тягу гораздо проще, чем выбивать изношенную «резинку», а потом назад запрессовывать новую, но этот процесс более экономный и не такой уже сложный.

На рынке сегодня можно встретить много различных ремонтных комплектов, как и штанг полностью, так и втулок отдельно

При покупке стоит обратить внимание на комплектацию, а конкретнее на количество больших и малых резиновых запчастей. Большинство предоставляют наборы с 4-мя большими и 6-ю малыми втулками. Лучше взять ремкомплект для ВАЗ-2121 у которого все элементы одинаково большого размера

Конечно, с ними придется повозиться, но зато полученный результат оправдает все ожидания. Кроме резиновых втулок необходимо будет приобрести и металлические, которые в любом случае тоже необходимо будет заменить

Лучше взять ремкомплект для ВАЗ-2121 у которого все элементы одинаково большого размера. Конечно, с ними придется повозиться, но зато полученный результат оправдает все ожидания. Кроме резиновых втулок необходимо будет приобрести и металлические, которые в любом случае тоже необходимо будет заменить.

Процедуру замены втулок задней реактивной тяги необходимо осуществлять на смотровой яме. В первую очередь нужно открутить гайки на болтах, которые соединяют штангу с кузовом автомобиля и мостом. Затем снять болты и освободить саму тягу.

При долгой эксплуатации машины, для осуществления этой операции, могут понадобиться специальные инструменты, например, металлическая проставка, с помощью которой можно выбить заржавевший болт. После снятия реактивной тяги, можно приступить к выбиванию изношенных втулок. Для этого лучше зажать ушко штанги в тиски, и с помощью той же проставки и молотка выбить резинку. После того как втулка сошла со своего места, ее можно легко снять, поддев ее отверткой. В крайнем случае, если она уже прикипела к металлу, втулку можно выдернуть плоскогубцами. После освобождения ушка штанги от резиновой втулки, внутреннюю его поверхность необходимо зачистить с помощью наждачной бумаги и протереть поверхность сухой тряпкой.

При установке новой втулки нужно убедиться, что внутренняя поверхность ушка является гладкой и без шероховатостей. Далее штанга и новая резинка обрабатывается мыльной водой, для того чтобы избежать большого трения. Заменяемая втулка одевается в проушину тяги и с помощью тисков, аккуратно и не спеша запрессовывается. После этого таким же образом осуществляется установка металлической части. Такие же действия необходимо произвести и со второй частью реактивной тяги.

Кроме замены втулок нужно так же позаботиться и о болтах с гайками. Желательно их тоже поменять, потому как реактивная тяга это подвижный элемент автомобиля. Посадочные места кузова и моста машины предварительно зачищаются и смазываются специальным маслом. После этого тяга с замененными втулками прикручивается к корпусу. Так же можно смазать и сами болты, таким образом, защитив их от коррозии.

Стуки и потряхивания в автомобилях ВАЗ в основном зависят от задних реактивных тяг, поэтому следует уделять им внимание, тем более решение проблемы не затрагивает большие финансовые вливания и не требует большего мастерства и опыта. Бывали даже случаи, когда задняя штанга просто лопалась в районе ушка и задний мост «вело» по дороге, но отечественная машина все равно сохраняла ход

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

Примечание: при отсутствии съемника можно выбить палец из поворотного кулака молотком, нанося удары по рычагу вдоль оси. Можно облегчить работу, нанеся на палец средство WD-40. С его помощью палец выйдет из рычага намного легче.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

Приветствую вас дорогие автовладельцы. Предлагаю к просмотру видео инструкцию на тему Замена реактивных тяг ВАЗ 2107. Читайте тщательно нануал к видео.

Инструкция: Замена реактивных тяг ВАЗ 2107 В реактивной тяге самое слабенькое это конечно резиновые втулки. Замена втулок реактивных тяг ВАЗ как шаг процедуры Замена реактивных тяг. Как управится с таковой задачей вы сможете узреть на видео на определенном примера автомобиля ВАЗ 2107. Чтобы поменять тяги либо ихние втулки вам пригодится смотровая яма и набор ключей. Сама процедура довольно обычная. Не надо поддомкрачивать авто, а только иметь открытый доступ под авто. На всей классике, что на ВАЗ 2107 что на ВАЗ 2101 либо 2106 Замена реактивных тяг происходит аналогично. Будет нужно сходу открутить нижнее крепление амортизатора, а потом откручивать крепящие болты тяги. После того как она демонтирована можно приступить или к подмене втулки или подмене реактивной тяги полностью, все находится в зависимости от ситуации. Удачи на дорогах и всех благ.

Ремонт и установка реактивных тяг

Если металлическая часть тяги находится в хорошем состоянии, их можно использовать повторно. Необходимо только заменить резиновые сайлентблоки. Для этого надо извлечь из проушин старые детали и запрессовать новые. Облегчить запрессовку можно, смазав поверхность моющим средством для посуды (оно не разъедает резину).

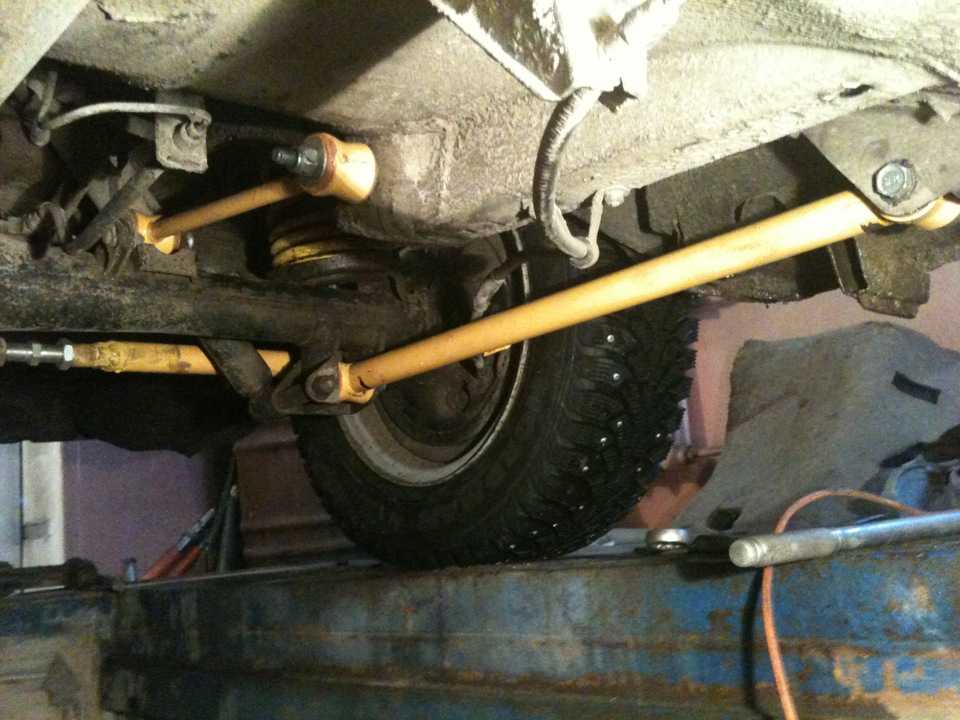

Установка новых тяг проводится так:

• установить проушину тяги в передний кронштейн;
• смазать болт крепления нигролом или литолом, вставить в кронштейн и затянуть гайкой;
• установить проушину тяги задний кронштейн;
• вставить болт крепления, смазанный нигролом или литолом, и затянуть гайку.

По причине смещения заднего моста отверстия в кронштейне и проушине тяги могут не совпадать. В этом случае необходимо подправить положение тяги при помощи монтажной лопатки.

После установки тяг необходимо закрепить нижнюю часть заднего амортизатора.

Снятие рулевых тяг с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Очищаем от грязи гайки и чехлы рулевой тяги. 3. Наносим проникающую смазку на резьбу шаровых шарниров рулевых тяг.

4. Плоскогубцами вынимаем шплинт гайки крепления рулевого пальца к рычагу поворотного кулака.

5. Рожковым ключом на 22 мм отворачиваем гайку крепления рулевого пальца шарового шарнира к рычагу поворотного кулака.

6. Сверху из моторного отсека автомобиля ваз 2107 торцовым ключом на 22 мм с удлинителем отворачиваем гайки (предварительно вынув шплинты) крепления рулевых пальцев боковых тяг к маятниковому рычагу (для правой рулевой тяги) и к сошке рулевого механизма (для левой рулевой тяги).

7. Съемником выпрессовываем пальцы рулевых наконечников и снимаем боковые рулевые тяги.

8. Перед разборкой боковой рулевой тяги измеряем и записываем ее длину. Это необходимо для того, чтобы при сборке не изменить имеющуюся величину схождения колес на автомобиле ваз 2107. Ослабляем болты стяжных хомутов соединительной муфты и вывинчиваем рулевые наконечники. Аналогично снимаем и разбираем другую боковую рулевую тягу. 9. Для снятия средней рулевой тяги расшплинтовываем и торцовым ключом на 22 мм с удлинителем из моторного отсека ваз 2107 отворачиваем гайки. 10. Если пальцы шарниров боковых рулевых тяг отсоединены от маятникового рычага и сошки редуктора рулевого механизма, то при помощи съемника выпрессовываем пальцы шаровых шарниров рулевой тяги и снимаем тягу.

Внимание При выполнении следующей операции (чтобы не повредить резьбу) гайки отворачиваем до совпадения их торцов с торцами рулевых пальцев. 11

Если боковые рулевые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых шарниров средней рулевой тяги можно выпрессовать, выбивая их с помощью подходящего стержня А. Предварительно подставляем упор Б под внутренний наконечник боковой рулевой тяги

11. Если боковые рулевые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых шарниров средней рулевой тяги можно выпрессовать, выбивая их с помощью подходящего стержня А. Предварительно подставляем упор Б под внутренний наконечник боковой рулевой тяги.

12. После выпрессовки рулевых пальцев отворачиваем гайки и снимаем среднюю рулевую тягу.

Установка рулевых тяг на автомобиль ваз 2107

1. Устанавливаем рулевые тяги на автомобиль ваз 2107 в обратной последовательности. После сборки и регулировки боковой рулевой тяги по длине затягиваем стяжные хомуты. 2. После установки рулевых тяг на автомобиль ваз 2107 необходимо проверить и в случае необходимости отрегулировать углы схождения колес самостоятельно (см. «Углы установки колес на автомобиле ваз 2107 — развал, схождение — регулировка») или в специализированной мастерской.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Реактивные тяги – важные конструктивные элементы подвески автомобиля. Их задача — обеспечить общую жесткость, надежность конструкции и фиксацию заднего моста.

Такие изделия всегда выполняются из качественного и высокопрочного металла. Но из-за постоянных продольных или поперечных нагрузок, воздействия воды или химии с дороги, а также действия сил скручивания изделие может не выдержать.

При этом чаще всего из строя выходят втулки реактивных тяг, которые время от времени требуют замены.

Замена втулок и сайлентблоков на тягах ВАЗ 2107

Сайлентблоки со втулками относятся к одноразовым деталям, для которых проводится сразу замена. В условиях гаража восстановление деталей становится невозможным. Для замены потребуется обзавестись такими вещами:

1. Бородок 10-миллиметрового диаметра.
2. Молоток.
3. Запрессовочное приспособление. Оно может понадобиться и, когда ремонтируют задний мост.

Последовательность действий

Следуют вышеизложенным инструкциям, снимая тягу. Детали надо заранее обработать жидкостью WD-40. Металлическая щётка помогает избавиться от грязи и пыли. Далее действия выполняются согласно указанному алгоритму:

После снятия тяги втулка должна извлекаться без проблем;

Но такое поведение характерно для деталей без серьёзной ржавчины, с сильным износом. Иначе придётся использовать молоток, чтобы выбить конструкцию со своего места. Бородок вставляется внутрь предварительно.

От сайлентблока избавляются, если резиновая часть повредилась слишком сильно. Отвёрткой или монтажной лопатой поддевают части, которые мешают всё освободить;
Острым ножом или наждачной бумагой тщательно прочищают поверхность проушины внутри. Остатки резины и ржавчины должны после этого исчезнуть полностью;
В проушину ставят новую втулку, проводят запрессовку с помощью нового оборудования;
Бородок помогает справиться с этой частью работы

Главное – действовать осторожно во избежание повреждений.

Неисправности передней подвески ВАЗ 2101

Срок службы элементов передней подвески напрямую зависит от условий и интенсивности эксплуатации автомобиля, а также от качества применяемых деталей. Поскольку та или иная неисправность проявляется по-разному, на каждой из них стоит остановиться подробнее.

Шумы и стуки во время движения

Посторонние звуки в работе подвески могут возникать по ряду причин:

• выход из строя амортизаторов. В этом случае необходимо заменить повреждённые амортизаторы;

• износ сайлентблоков. «Разбитые» шарниры нуждаются в замене;

• выработка в резиновых подушках поперечного стабилизатора. Требуется проверка и замена изношенных изделий;
• отпустилось крепление штока амортизатора либо пришли в негодность резиновые подушки. Необходимо проверить крепёж и при необходимости заменить резиновые изделия;
• неисправности шаровых опор. При появлении выработки вышедшие из строя опоры нужно заменить;
• увеличенный зазор в ступичных подшипниках. Требуется регулировка зазора, а при большой выработке в подшипниках — замена деталей;
• разбалансировка колёс. Необходима проверка и при необходимости балансировка колёс;
• повреждение колёсного диска. Диск нуждается в восстановлении или замене;

• поломка или просадка пружины. Требуется замена пружин передней подвески;

• повреждение отбойников. Пришедшие в негодность буферы отбоя требуют замены;
• ослабление крепежа верхнего или нижнего рычагов. В этом случае необходима проверка и подтяжка гаек и болтов.

Видео: причины появления стуков в передней подвеске

Машину ведёт в сторону

Если транспортное средство уводит в сторону, то ни о какой безопасности передвижения и речи быть не может. Причин такого поведения может быть несколько:

• разное давление в колёсах. Необходимо проверить и установить правильное давление;
• передние колёса имеют неправильный угол установки. Требуется посещение автосервиса для регулировки развал-схождения;

• чрезмерный зазор в ступичном подшипнике. При большом зазоре следует произвести регулировку;

• рычаги передней подвески либо цапфа деформированы. Требуется замена повреждённых деталей;
• пружины имеют неравномерную просадку. Необходимо заменить пружины передка;
• тормозной механизм растормаживается не полностью. Следует проверить тормозной механизм и устранить неисправность;
• протектор шин имеет большую разницу в износе. Изношенные шины нуждаются в замене;
• разбалансировка колёс. Устраняется таким же образом, как и при стуках в подвеске.

Пробои подвески

Иногда в работе подвески возникают характерные удары металла об металл, что называется пробоем. Это говорит о том, что та или иная деталь подвески не выполняет свою функцию. Причины такого явления могут быть следующими:

• просадка пружин передка. Упругие элементы нуждаются в замене;
• амортизаторы пришли в негодность. При поломке или выходе из строя демпфирующих устройств их следует заменить;
• деформация рычагов. Рычаги с изменённой геометрией необходимо заменить на исправные.

Неисправностей в передней подвеске на самом деле может быть гораздо больше. Например, появление скрипов при проезде неровностей может свидетельствовать о выходе и строя сайлентблоков, масляные подтёки на амортизаторах говорят о повреждении изделия и указывают на необходимость его замены и т. п.

Замена втулок реактивных тяг ВАЗ 2107.

Добрый день уважаемые посетители сайта zerga.ru. В этой статье я расскажу и покажу, как самому сделать замену втулок реактивных тяг ВАЗ 2107. Принцип замены одинаков для всех Классических моделей ВАЗ.

В прошлой статье «Замена реактивных тяг автомобилей ВАЗ», я показал, как меняются полностью тяги, но если износилась только резиновая втулка (сайлентблок), то есть смысл заменить только её.

Для начала, нам нужно провести диагностику и узнать, на всех ли реактивных тягах нужно менять втулки. Как правильно провести диагностику передней и задней подвески (ходовой), рекомендую ознакомиться со специальной статьёй (Позднее поставлю ссылку).

Что бы проделать данную операцию, нам потребуется смотровая яма. Как хорошо, что она у меня есть. Раньше когда её не было, я то и дело бегал к соседям что бы пустили поковыряться в своём автомобиле, но сейчас всё на много проще.

Закатив автомобиль на смотровую яму, я определил, что износились резиновые втулки на поперечной тяге. Вот теперь и начнем работу.

Первое что нужно сделать, это снять поперечную реактивную тягу. Я взял щётку по металлу и хорошенько вычистил все резьбы на болтах от грязи и обработал жидкостью WD-40.

Теперь, когда у нас всё готово я открутил обе гайки без особого труда.

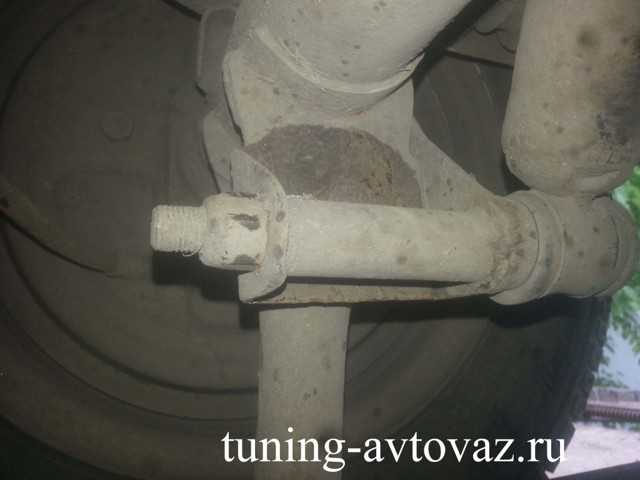

Перед нами встало следующее испытание, это вытащить болты. Почему испытание? Потому, что если резинка разболталась, то между болтом и металлической втулкой попадает влага и начинается коррозия. Это всё приводит к тому, что под воздействием коррозии болт прикипает к втулке и вытащить эго порой бывает просто не возможно.

В моём случае, мне очень повезло, и болты пошли очень легко. Левый болт вышел отлично, а вот правый упёрся в нижний стакан пружины.

На фотографии выше видно, куда упирался болт. Что бы вытащить болт, нужно нагрузить в багажник немного металлолома или попросить товарища придавить немного зад автомобиля. Таким образом, кронштейн опустится немного вниз и болт можно свободно вытаскивать.

Теперь просто извлекаем тягу, здесь трудностей не должно быть. Если реактивная тяга будет идти туго, то можно помочь ей монтировкой.

Далее приступаем к извлечению старой резиновой втулки.

Замена резиновых втулок реактивных тяг.

Что бы вытащить резиновую втулку, нам нужно выбить металлическую внутреннюю обойму (втулку). Покопавшись в ящике с инструментами, я нашел подходящую наставку. Не знаю что это такое, но подошло как раз. По-моему это инструмент для пробивания дырок в стене, типа древний перфоратор:).

Дальше я воспользовался тисками как подставкой. После нескольких хороших ударов молотком, втулка пошла на выход.

Ещё несколько ударов и втулка вылетела вместе с наставкой. Здесь будьте осторожны, что бы ни попасть молотком по пальцам при резком выходе втулки.

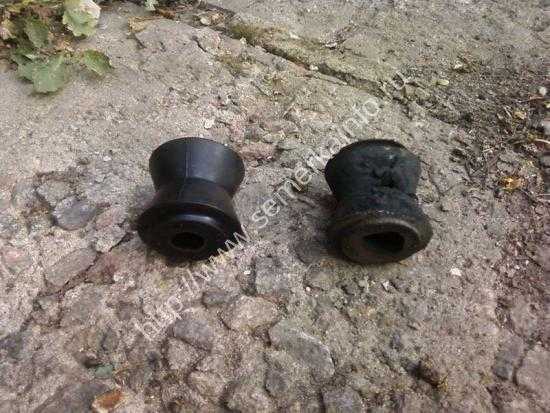

После всех стараний, получается вот такая картина.

На фотографии выше видно как потрескались резиновые втулки и это ещё не большой износ. При большем износе внутренняя металлическая обойма сама выпадает и резинка тоже.

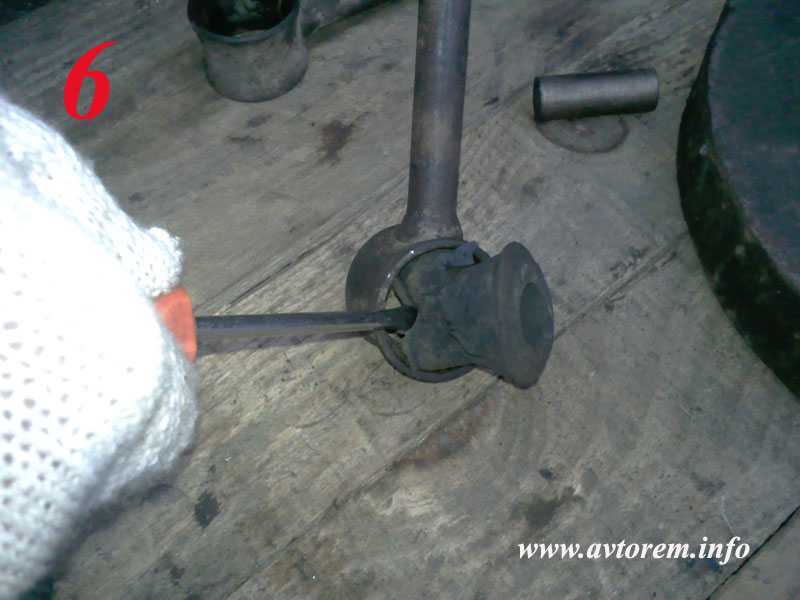

Следующим шагом, будет выдавливание старой резинки. Нам потребуется стержень для выдавливания и упор под реактивную тягу.

Лень было изготавливать специальный съемник и я, покопавшись в гараже, нашел подходящий инструмент.

Вместо упорной втулки я использовал держатель для больших плашек (которыми нарезают резьбы), а для выдавливания, применил обычный металлический кругляк с диаметром 25милиметров.

На фотографии выше видно как я установил данную конструкцию. Приложив небольшое усилие, втулка легко выдавится.

На фотографии выше видно как втулка начала выходить.

Приложив, ещё немного усилия и она выскочила.

Подготовка к установке втулок реактивных тяг.

Перед тем как установить новую втулку, нужно обязательно вычистить всю грязь и ржавчину внутри металлической обоймы реактивной тяги. Если этого ни сделать, тогда при запрессовке новую втулку может завернуть и повредить, что нам никак не нужно. Да и сама установка втулки будет проблематична.

Как заменить реактивные тяги на ВАЗ 2101-ВАЗ 2107?

Примечание!
Если Вы решили произвести замену всех тяг, то и по поводу замены болтов подумайте, что Вам это даст, во-первых с новыми болтами будет по приятней работать, во-вторых гайки будут заворачиваться гораздо легче по резьбе чем это будет происходить со старыми заржавевшими болтами, ну и в-третьих в будущем если придётся повторно работать с тягами, новые болты будет гораздо легче отвернуть и выбить (Ничего не заржавеет потому что за небольшое время), но производить замену болтов, мы рекомендуем только в случае, когда старые болты уже испортились и все поржавели!

1. Абсолютно все тяги которые присутствуют в задней подвески классического авто, снимаются идентично, поэтому показывать про каждую тягу отдельно фото и объяснять как она меняется мы не будем, возьмём в пример центральную тягу (Другие снимаются аналогично, но есть кой какие нюансы, мы их все укажем), в общем приступим, первым делом смажьте болты и гайки крепления реактивных тяг проникающей смазкой (Таковой может выступать WD-40), после чего дайте смазки хорошенько пропитаться (5 минут достаточно) и дождавшись чего, можете приступать к работе.

2. Первом делом возьмите два ключа (Один из которых должен быть накидной, а другой вороток и головка, так гораздо удобней) и удерживая одним болт от проворачивания, другим открутите гайку, как только операция будет проведена, выбейте болт с помощью рукоятки молотка или при помощи чего ни будь подобного (Полностью болт можно выбить выколоткой или же другим болтом, подходящего размера), затем приподнимите тягу на верх и зачистите всё посадочное место от грязи, если на металлических проушинах (Это куда болт просовывается который тягу крепит, всего проушины две, на одном конце головка болта торчит, а на другом гайка) обнаружены следы ржавчины, то в таком случае возьмите наждачную бумагу и от этого её зачистите, с другой стороны центральная тяга (Где она к кузову крепится) отсоединяется точно так же, после отсоединения, снимите полностью тягу с автомобиля.

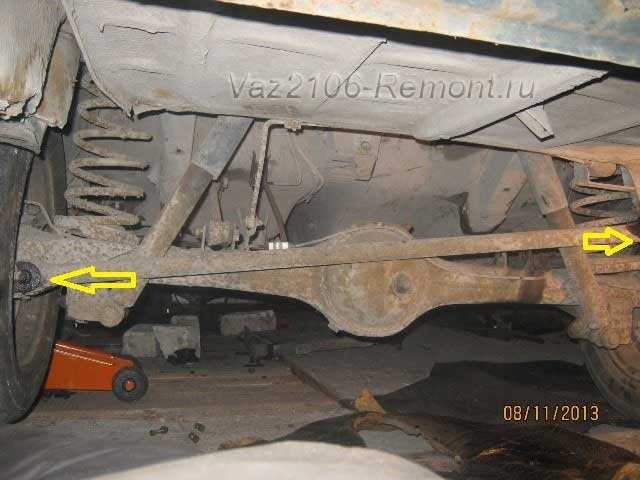

3. С центральными тягами разобрались, если решите снять поперечную штангу то откручивать её нужно точно так же (Она по бокам крепиться), но есть одна проблема в установке, при снятии штанги углы у задних колёс изменяются (Они заваливаются) и поэтому когда новую тягу поднесёте у Вас окажется то, что отверстие под болт совпадать не будет (см. фото ниже), по бороть это можно вставив в отверстие мощную отвёртку и силой, совместить эти оба отверстия и вытаскивая её, с другой стороны вставить сразу же болт который позже забить придётся и завернуть гайку этого болта, на этом штанга будет полностью установлена.

4. И про последние тяги пару слов скажем, их менять сложнее всего, потому что там ещё и нижнюю часть заднего амортизатора отворачивать будет нужно (Как отвернуть задний амортизатор снизу, читайте в статье под названием: «», пункт 2-5), после этого откиньте нижнюю часть амортизатора чтобы она не мешала и проделайте точно те же действия, как и с другими тягами, то есть одним ключом удерживайте болт от проворачивания, а другим выверните гайку, выбив болт, отсоедините тягу от одного конца, от кузова отсоединяется она абсолютно идентично.

5. За время всех операций по замене, у Вас возникнут проблемы только с болтами, а именно их будет очень сложно засовывать обратно, особенно Вы их не засунете если будете работать с вывешенными задними колёсами, дадим совет, почти всегда во время замены реактивных тяг подвеска должна быть нагруженной, иногда сильно нагружена быть должна, иногда даже колёса чуть чуть земли касаться должны будут, Вы это всё учитывайте и в связи с этими особенностями, регулируйте высоту и степень нагруженности задний подвески у автомобиля.

Примечание!
И кстати, чтобы болты в будущем легко можно было вынуть и резьба не закисала, по рекомендуем смазать их перед установкой солидолом и тогда в будущем они легко отвернуться, если даже не захотите через некоторое время менять тяги сами а будете отдавать машину на СТО, то за смазанные болты они Вам только спасибо скажут, поэтому учитывайте это и проблем с болтами будет куда меньше!

Дополнительный видео-ролик:
Подробный видео-ролик в котором объясняется процесс замены всех реактивных тяг на классическом автомобиле, закреплён чуть ниже:

Как заменить верхний сайлентблок

Прежде всего, отвинтите вертикальный болт, служащий для крепления переднего бампера – без этого добраться до оси не получится. Затем демонтируйте гайку, удерживающую шаровую опору, а далее выдавите съемником из ее сошки палец.

Потом:

• отсоедините от корпуса верхний рычаг (потребуется два ключа на 22 мм);
• последний зафиксируйте в тисках;
• с помощью съемника снимите сайлентблок, поставьте на его место новую деталь.

Теперь остается только собрать весь узел, действуя в последовательности обратной описанной. Причем в самом конце необходимо сделать следующее:

• выверните руль;
• затяните до упора болт и гайку, удерживающие верхний рычаг.

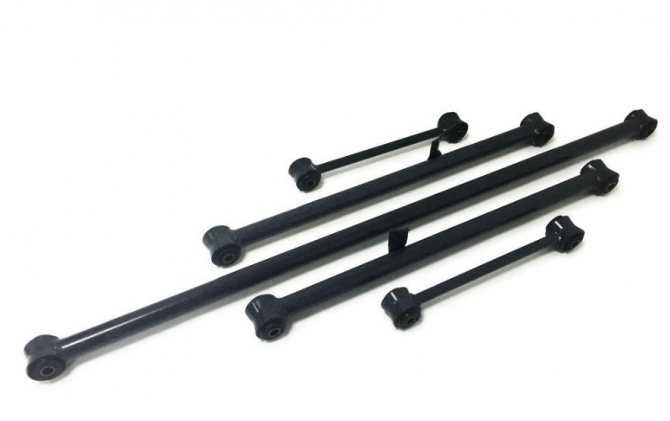

О выборе реактивных тяг

Тяги «Трек»

Продукция пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.

Реактивные тяги «Трек» отличаются высокой надёжностью и высокой ценой

Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.

Тяги «Кедр»

На подавляющем большинстве «семёрок», ранее сходивших с конвейера, устанавливались реактивные тяги именно от «Кедра», поскольку эта фирма всегда была и остаётся официальным поставщиком «АвтоВАЗа».

Тяги «Кедр» имеют демократичную цену и посредственное качество

По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.

Тяги «Белмаг»

При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.

Сегодня найти в продаже тяги «Белмаг» не так-то просто

Вот, в сущности, и весь список крупных производителей хороших тяг для ВАЗ 2107. Разумеется, сейчас на рынке есть масса более мелких фирм, довольно агрессивно продвигающих свою продукцию. Но большой популярности у владельцев классики ни одна из этих фирм не снискала, потому и упоминать их тут нецелесообразно.

Так что же выбрать водителю из всего вышеперечисленного?

Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию . Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.

Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист. Обычному водителю в такой ситуации остаётся ориентироваться лишь на цену и помнить: хорошие вещи стоят дорого. И если на прилавке лежит комплект тяг «Трек» всего за тысячу рублей, то это серьёзный повод призадуматься. И не торопиться с покупкой.

Итог работы

Итогом замены станет рабочая тяга, отсутствие стука в подвеске, безопасность водителя. Главное помните, что нужно своевременно заметить трещины на тяге и сменить ее, не дожидаясь поломки.

ВАЗ-2107 – последняя модель из классики. Этот автомобиль был создан на базе советской «пятерки». Последняя, в свою очередь, берет свое начало с 2106, а та – с «тройки» и «копейки». К чему это все? Несмотря на различные доработки, многие элементы у этих машины были похожими (если не идентичными). У всех ВАЗов классических моделей одинаковая схема подвески. Спереди – независимая с винтовыми пружинами, сзади – зависимый мост с тягой Панара. Ее также называют реактивной. Именно об этом элементе мы сегодня и поговорим.
