Двигатель ваз 11189 регулировка клапанов

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
нестабильная работа на холостом ходу;
затрудненный запуск мотора;
детонация силового агрегата;
снижение динамики разгона;
педаль акселератора малоинформативная;
падение мощности;
повышенный расход горючего;
периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Особенности конструкции

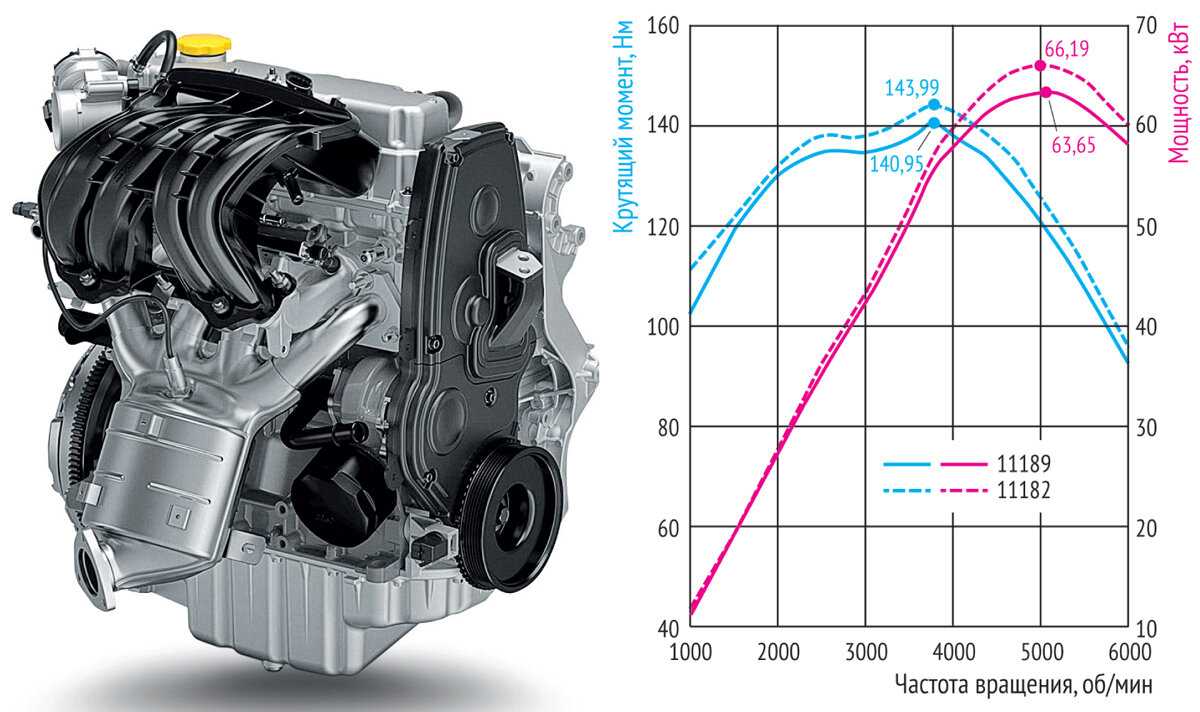

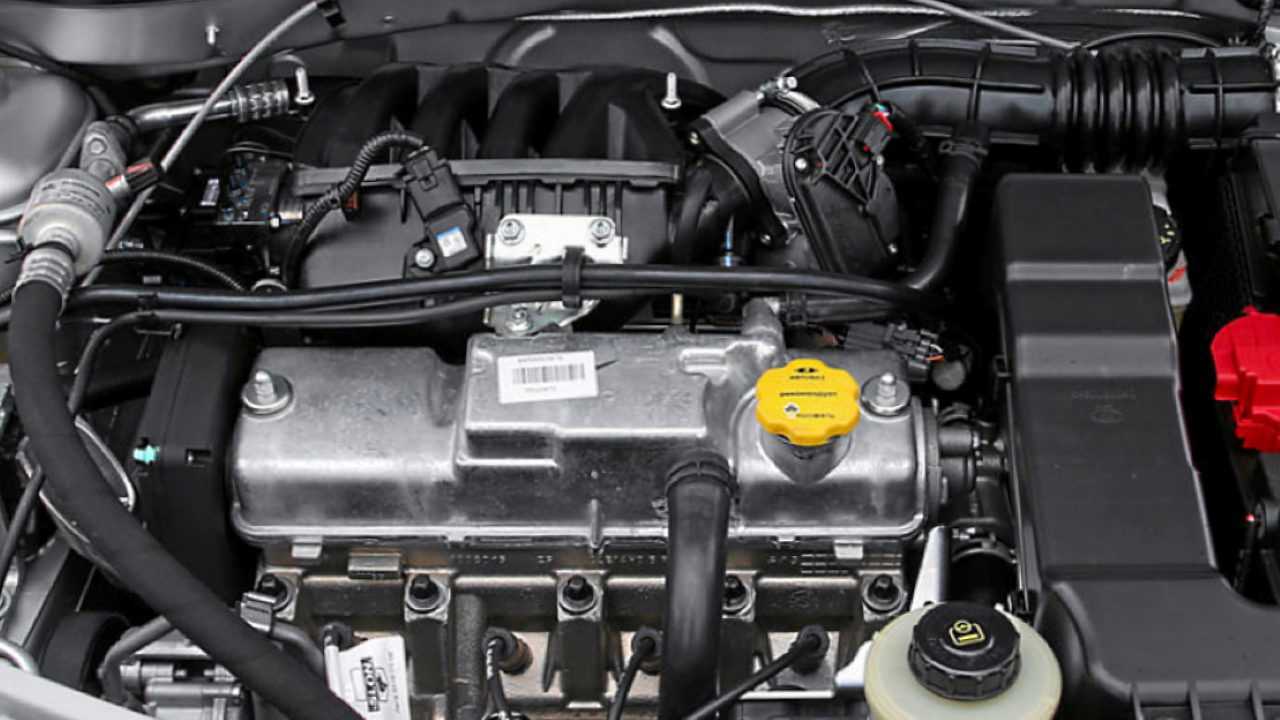

После модернизации взятого в качестве эталона мотора 21114 двигатель 11183 имеет следующие нюансы конструкции:

«высокий» блок цилиндров – высота увеличена на 2,3 мм в сравнении с 2110;
крепеж – в отверстиях нарезана резьба М12 стандартного шага;
коленвал – оригинальный, стальной, кованый, кривошипный радиус увеличен на 2,3 мм;
прокладка ГБЦ – толщина 1,2 мм, обычная;
камера сгорания – увеличена до 26 см 3 за счет двухступенчатого фрезерования;
катколлектор – трубки короткие, форма блока округлая.

Для снижения себестоимости изготовления в двигатель установлена шатунно-поршневая группа, шкив и маховик коленчатого вала от мотора 2110. Объемы камер сгорания увеличены для двигателя с единственной целью – обеспечение степени сжатия на уровне 9,6 – 10,0.

Гидрокомпенсаторов в этом ДВС изготовителем не предусмотрено, поэтому, с одной стороны, допускается применение масла более низкого качества. С другой стороны – экономию эксплуатационного бюджета при использовании дешевой смазки «съедают» расходы на периодическую регулировку клапанов в СТО, поскольку производитель рекомендует делать ее чаще.

Основное навесное оборудование приводится в действие собственными ремнями. Конструкция натяжителей (например, генератора) оставляет желать лучшего. Зато ДВС позволяет увеличить мощность нижеприведенными способами. Причем, разумная форсировка не требует производить капитальный ремонт чаще установленного срока.

Даже без улучшения характеристик мотор тяговитый и приемистый, вырабатывает заявленный производителем ресурс на 200%. Имеющиеся ремонтные размеры поршневой группы позволяют повысить период эксплуатации с учетом нескольких капремонтов до миллиона км пробега.

Необходимый инструмент

В случае с 8-ми клапанным силовым агрегатом, может потребоваться проводить регулировочные работы каждые двадцать пять тысяч километров пробега. Но для этого вам потребуется иметь в наличии определённый набор инструментов.

Необходимый инструмент

В первую очередь, мы говорим о наборе регулировочных шайб. Как правило, такие шайбы поставляются толщиной от 3 до 4,5 миллиметров с интервалом в 0,05 миллиметра.
Помимо этого, под рукой должен быть щуп с аналогичным интервалом.
И, конечно же, не забывайте о приспособлениях для регулировки. Его главной особенностью можно считать то, что такое приспособление значительно облегчит выполнение большинства работ по замене шайб в ГБЦ.
Не лишним будет пинцет с зажимом, особенно, если у вас не слишком ловкие руки.
Ключ «на 17».

Последовательность работ на 8-ми клапанном двигателе

Прежде чем начать работу, нужно полностью «остудить» двигатель.

Это необходимо открутить

Желательно, чтобы его температура находилась в рамках между 20 и 30 градусами по шкале Цельсия. С этой целью можно применять штатный вентилятор, для чего достаточно будет отключить разъём с сенсора температуры, который находится возле термостата, и включить зажигание.
После этого выкрутите свечи зажигания. Это необходимо сделать для того, чтобы не повредить ГРМ во время движения распределительного вала.
Также нужно будет открутить кожух ремня ГРМ, чтобы полностью снять его. Аккуратно отсоединяем от клапанной крышки все патрубки, демонтировав их с автомобиля.
Если вокруг клапанов есть масло (а оно там, скорее всего, есть), то его нужно убрать оттуда при помощи обычного шприца или же резиновой груши. По большей части, находится масло в непосредственной близости к толкателям клапанов.
Теперь устанавливается специальное приспособление для съёма шайб. Дальше важна предельная внимательность с вашей стороны. Дело в том, что регулировка клапанов проводится в определённой последовательности, которая выглядит, как 1-3, 5-2, 8-6 и 4-7. В этом случае первая цифра укажет на выпускной клапан, а вторая — на впускной.
Берём в руки ключ «на 17», которым проворачиваем двигатель за распредвал. Делать это нужно по ходу часовой стрелки до того уровня, пока кулачок первого выпускного клапана не встанет в своё базовое положение.
При помощи щупа замеряем существующий зазор. Для этого применяется принцип, по которому, если 0,20 щуп проходит, а 0,25 — нет, то зазор нужно считать равным 0,20 с погрешностью, которая не превышает 0,02 миллиметрам.
Нормальным зазором считается тот, который для впускных клапанов составит 0,25 мм с отклонениями в 0,05 миллиметров, а для выпускных — 0,40 мм с отклонениями до 0,05 миллиметра. Постарайтесь сделать зазор именно таким.
Если зазор первого или же третьего клапана вышел за рамки нормы, то стоит поменять шайбу. С этой целью удерживаем толкатель на месте, и утапливаем его приспособлением вниз, чтобы между распределительным валом и стаканом можно было установить фиксатор.
При помощи пинцета удаляем шайбу, фиксируя её размер и вычисляя размер, который нужен для шайбы, чтобы выставить соответствующий зазор. К примеру, если зазор в норме 0,40, то шайба должна быть на 0,10 миллиметров меньше. В обратной ситуации — берём большую шайбу.
Как только нужная шайба найдена, укладываем её в толкатель при помощи пинцета. Проверьте, чтобы шайба свободно двигалась вокруг своей оси.
Теперь снова используем приспособление, которым отжимаем вниз толкатель, чтобы удалить оттуда фиксатор.
Проводим замер щупом. Если он в норме, то продолжаем работу с последующими клапанами. После регулировки всех клапанов нужно проверить зазоры заново, чтобы избежать ошибок.
Теперь берём клапанную крышку, и очищаем её от прокладки, устанавливая новую. Старую же применять второй раз нельзя.

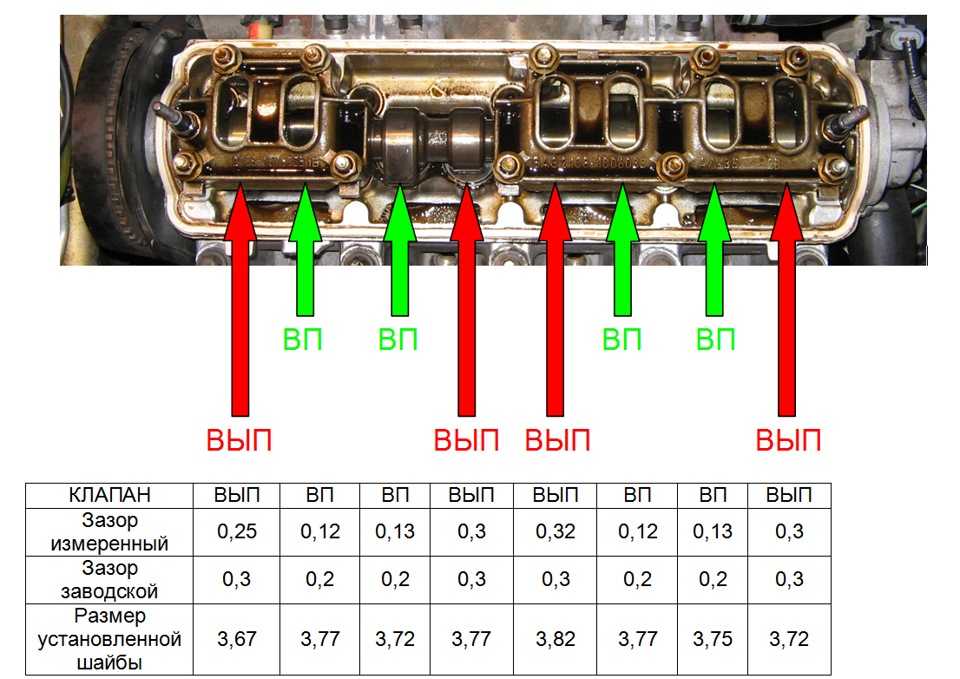

Мои замеры

Мои замеры после регулировки клапанов следующие:

0,25 — выпуск
0,20 — впуск
0,30 — впуск
0,30 — выпуск
0,30 — выпуск
0,27 — впуск
0,24 — впуск
0,35 — выпуск

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

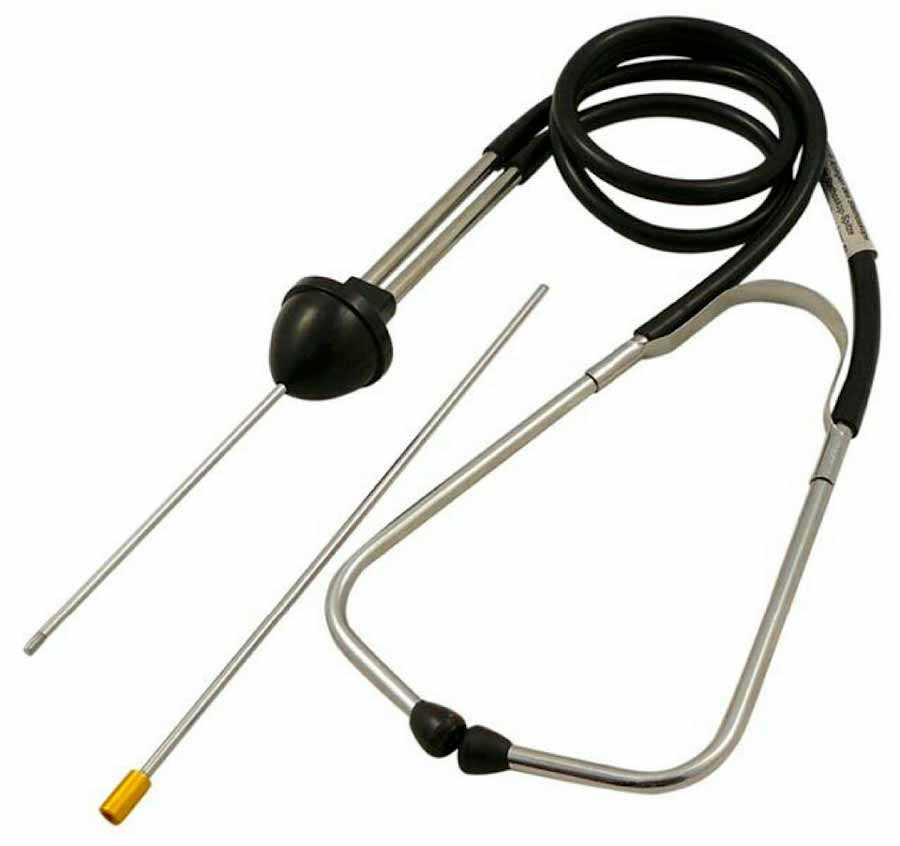

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Последовательность работ на 8-ми клапанном двигателе

Перед тем, как приступить к регулировке клапанов Лада Гранта с 8-клапанным двигателем, необходимо остудить силовой агрегат

Важно, чтобы температуры опустилась до +20 о С. После этого нужно включить зажигание, это позволит обезопасить от повреждений ГРМ после приведения в движение распределительного вала

Необходимый инструмент

Каждый владелец Лады Гранта с 8-клапанным движком должен иметь в своем арсенале необходимый для регулировки инструмент, как проводить подобные мероприятия порой приходится каждый 25000 км пробега. В инструментальном ящичке автомобилиста должны быть следующие приспособления:

Регулировочные шайбы толщиной от 3 до 4,5 мм;
Щуп с интервалом 0,05 мм;
Регулировочное специальное оборудование, облегчающее процесс замены шайб;
Пинцет с зажимом;
Ключ на 17.

Снятие защиты двигателя Лада Гранта 2190

Регулировка клапанов на Гранте с 8 клапанами начинается с демонтажа двигательной защиты. Для этого необходимо открутить верхние болты, закрепляющие защитный элемент сзади. После этого отворачивается средняя часть фиксатора. Это позволяет добраться без проблем к защите мотора. После этого раскрутите два болтика, находящиеся справа, и демонтируйте защитную систему.

Снятие крышки головки цилиндров ВАЗ 2190

Для снятия головки необходимо сперва ослабить хомуты, удерживающие охлаждающие шланги, и демонтировать патрубки. После этого можно приступать к откручиванию гаек, фиксирующих крышку ГБЦ движка, убрать шайбы, втулки и прокладки из резины, закончив все снятием крышки.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Сперва выключите минусовую аккумуляторную клемму. После чего поставьте авто в нейтральное положение и зафиксируйте в нужном месте. Теперь можно приступать к откреплению болтов кожуха ГРМ на передней части, демонтажу кожуха (делать это нужно аккуратно, не задевая проводку), откручиванию коленчатого вала. После этого остается достать заглушку, располагающуюся в картере сцепного механизма.

Регулировка клапанов Лада Гранта (2190) 8 клапанов

После всех подготовительных работ можно начинать регулировочные мероприятия для клапанной группы двигателя. Условно весь процесс можно разделить на несколько этапов:

Измерение зазоров между кулачками, смотрящими вверх толкательного механизма (4, 6, 7 и 8 механизм), при помощи щупа. Регулировать мы будем только те механизмы, где показатели превышают норму.
Демонтаж регулировочной шайбы путем открепления их в местах со специальными пазами.
Установка на шпильки крепления крышки ГБЦ пружинного сжимателя, вдавливание толкателей регулируемых клапанов.
Монтаж фиксатора между распределительным валом и толкателем.
Поддевание шайбы и вытягивание ее из штатного места (можно воспользоваться пинцетом).
Фиксация размеров демонтированной шайбы и проведение расчетов толщины новой шайбы для регулировки клапанов. Для этого нужно сложить значение толщины старой шайбы с замеренным зазором и отнять из полученной суммы номинальный зазор.
Установка новой регулировочной шайбы в толкатель.

Остается проверить работоспособность агрегата, провернув коленчатый вал на 1 оборот, поставить ранее снятые детали ГРМ. На этом процедуру замены клапанов можно считать оконченной.

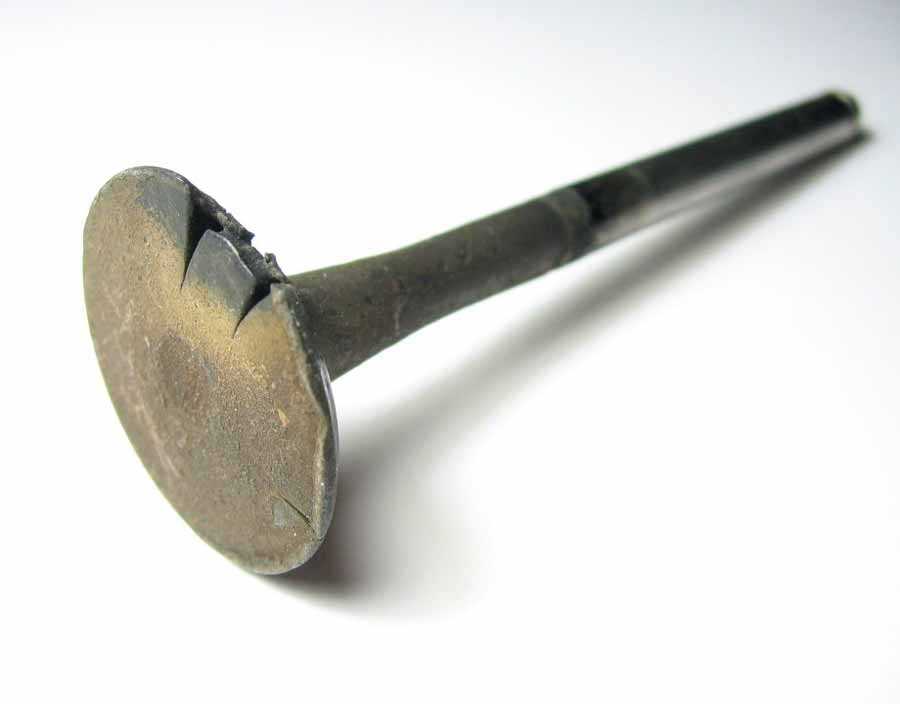

Признаки прогоревшего клапана — обзорная статья

Прогар клапана – проблема, с которой чаще всего сталкиваются владельцы отечественных автомобилей. Но грешить исключительно на продукцию российского автопрома было бы несправедливо, так как встречается она и у иномарок, пусть и уже далеко не новых. А ведь любые неполадки клапана, в том числе и прогар, могут приводить к очень серьезным последствиям, поэтому каждому автовладельцу просто необходимо уметь вовремя распознавать признаки прогоревшего клапана, дабы иметь возможность своевременно исправить то, что еще можно исправить без неприятных сюрпризов.

Причины возникновения неисправности.

Симптомы прогоревшего клапана в некоторый степени схожи с неисправностями, совершенно не связанными с двигателем автомобиля. Именно поэтому недостаточно опытные автовладельцы могут потрать кучу времени и сил, чтобы починить и исправить то, что, в принципе, и не ломалось. О том же, что из строя вышел клапан, они, как правило, догадываются в последнюю очередь.

А ведь при всей своей кажущейся малозначимости, клапана выполняют очень важную функцию – позволяют топливу попадать в камеру сгорания и выпускают сгоревшие газы. То есть они постоянно находятся в условиях агрессивной среды – под воздействием газов и высоких температур.

Закономерно, что металл, из которого изготавливается клапан, постепенно разрушается – клапан прогорает.

Чаще всего клапан «летит» в очень старых авто, а также в бюджетных машинах, при выпуске которых автопроизводитель предпочел цену качеству. Однако и сами автовладельцы, даже не догадываясь об этом, нередко провоцируют/ускоряют процесс прогара клапана, например, заправляя свою машину неподходящим для нее топливом. Но это, как говорится, тема уже совсем другой статьи.

Симптомы прогара клапана.

Как уже отмечалось ранее, признаки прогара клапана весьма схожи с симптомами неисправности системы зажигания, поэтому в первую очередь многие начинают ремонтировать именно ее. Но двигатель, несмотря на все ремонтные работы, продолжает по-прежнему барахлить и троить. Тогда-то и начинается судорожный поиск прочих возможных причин в движке и иных системах, хотя все дело в банальном клапане.

Самый главный симптом обозначенной проблемы – это троение движка, когда один или несколько цилиндров перестают функционировать. Происходит это потому, что прогоревший клапан при сгорании топлива начинает пропускать газы, которые не выталкивают поршень вниз, а напрямую выходят в коллектор.

Диагностировать данную неисправность, не разбирая движок, можно следуя определенному алгоритму действий:

проверяем зажигание – целостность проводов, работоспособность распределителя, угол опережения зажигания;
определяем проблемный цилиндр – колпачки высоковольтников сдергиваем со свечей, двигатель начнет глохнуть, если цилиндр работает, либо, если цилиндр неисправен, работа движка останется без изменений;
замеряем компрессию: она, скорее всего, будет несколько ниже положенных 11 очков, к слову, это может быть показателем не только неисправности клапана, но и неисправности поршневой группы.

Теперь несколько слов о том, как, не разбирая движок, определить, с чем вы конкретно имеете дело – неисправностью клапана или поршневой группы.

Включите зажигание и снимите шланг сапуна. Из него должен выходить теплый воздух, в крайнем случае, небольшой дымок. Дым плотный, серый, пахнущий выхлопами – признак неисправности поршневой группы.
Из проблемного цилиндра выкрутите свечу. При повреждении поршня свеча будет в масле, а при прогоревшем клапане – в нормальном состоянии.
Снимите ГБЦ и замените поврежденный элемент. Если меняется клапан, то его обязательно нужно притереть, а также заменить вместе с ним все маслосъемные колпачки.

https://youtube.com/watch?v=7EEiCJcTPfM

Выполнение задания:

Снимаем экран двигателя.

Отсоединяем трос привода дроссельной заслонки от сектора дроссельного узла.

Отвернув три гайки крепления, снимаем кронштейн троса привода дроссельной заслонки и отводим кронштейн с тросом в сторону.

Крестообразной отверткой ослабляем затяжку хомута нижнего шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.

Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (основной контур), и снимаем шланг с патрубка крышки головки блока цилиндров.

Крестообразной отверткой ослабляем затяжку хомута шланга вентиляции картера (контур холостого хода) и отсоединяем шланг от патрубка крышки головки блока цилиндров.

Головкой на 10 откручиваем три гайки крепления кронштейна ресивера

Снимаем кронштейн

Ключом на 10 отворачиваем две гайки крепления крышки головки блока цилиндров и снимаем шайбы

Снимаем две резиновые втулки

Снимаем крышку головки блока цилиндров

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода ГРМ»)

Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.

Угол поворота коленчатого вала от положения совмещения меток, град	№ кулачков
Выпускной (зазор 0,35)	Впускной (зазор 0,20)
40 – 50	1	3
220 – 230	5	2
400 – 410	8	6
580 – 590	4	7

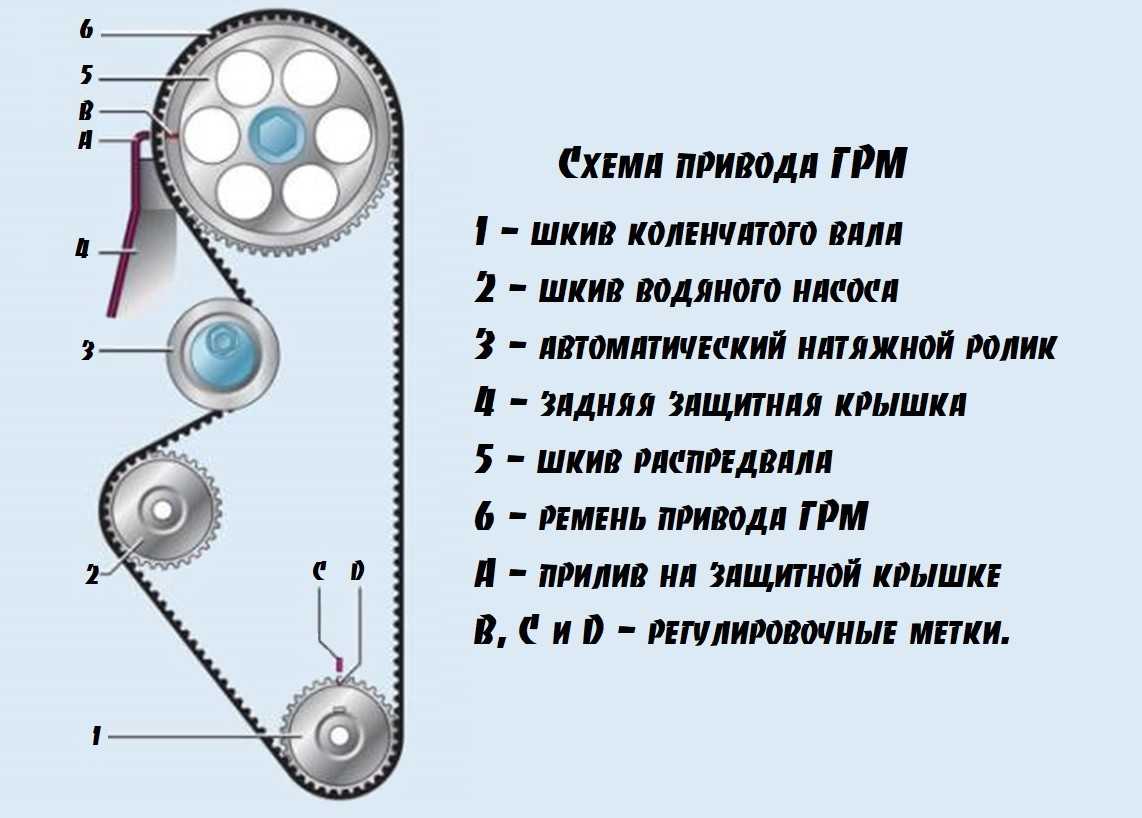

Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ.

Затем доворачиваем коленчатый вал по часовой стрелке еще на 40 — 50° (2,5—3 зуба на шкиве распределительного вала).

В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм для выпускных.

Допуск на зазоры для всех кулачков составляет 005 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля)

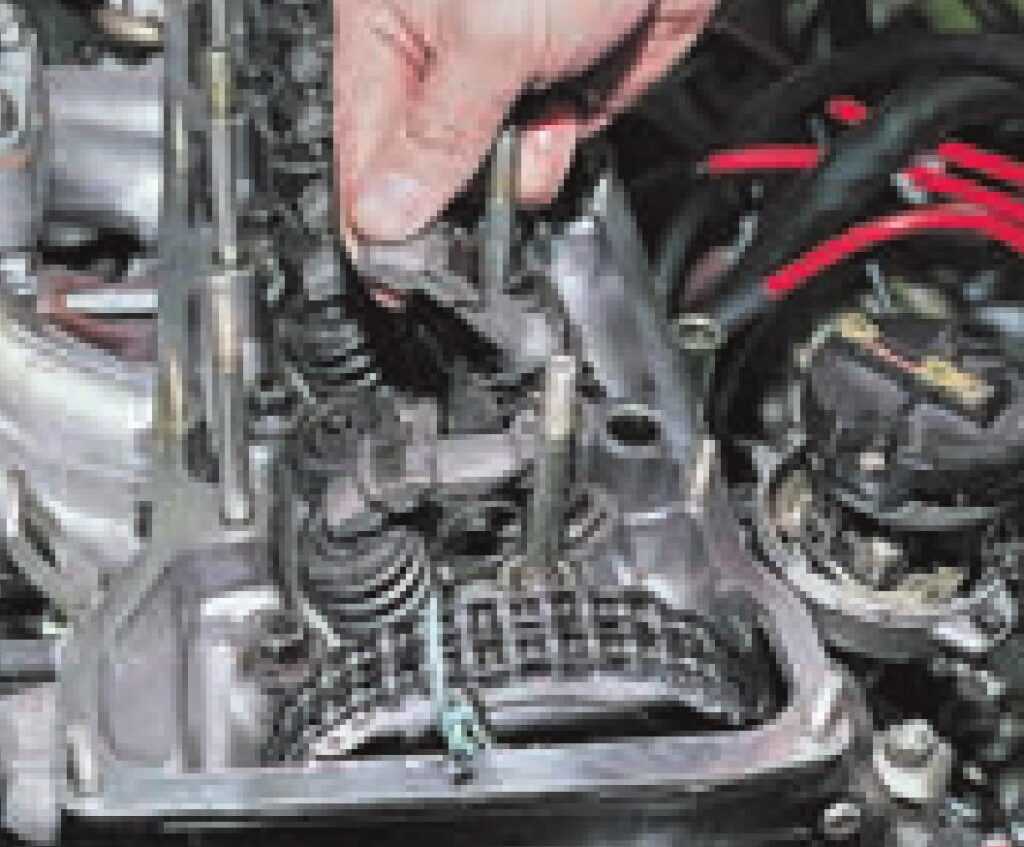

Вводим «клык» приспособления между кулачком и толкателем.

Нажимаем вниз на рычаг приспособления, утапливаем «клыком» толкатель

Устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении

Переводим рычаг приспособления в верхнее положение

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз.

Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы.

Толщину новой регулировочной шайбы определяем по формуле:

Н = В+(А—С), мм, где «А» — замеренный зазор; «В» — толщина извлеченной шайбы; «С» — номинальный зазор; «Н» — толщина новой шайбы.

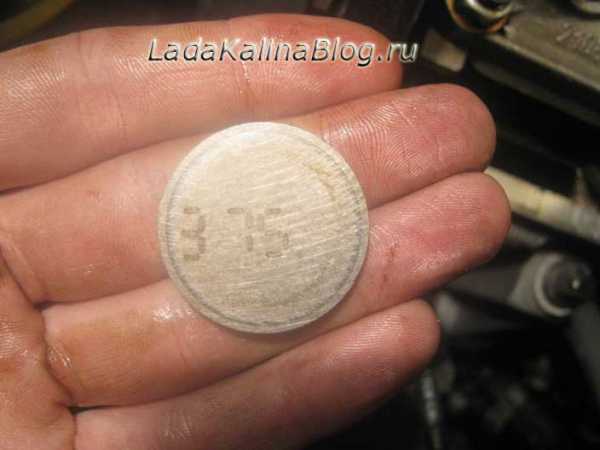

Толщина новой шайбы маркируется на ее поверхности электрографом.

Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.

Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.

Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице.

Сборку двигателя проводим в обратной последовательности.

Перед установкой крышки головки блока заменяем ее уплотнительную прокладку новой.

Инструкция по регулировке клапанов — Лада Калина Блог

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

Головка на 10 с воротком или трещоткой
Отвертка крестовая и плоская
Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
Набор щупов
Пинцет или длинногубцы
Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Регулировка тепловых зазоров клапанов на Калине 1,6 8-кл.

Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.

Видео инструкция

Недавно обновил статью, так как снял специальную видео инструкцию по регулировке клапанов для всех переднеприводных ВАЗов, включая Калину. Так что смотрите все наглядно ниже.

Ну и ниже можно посмотреть все в обычном формате, как и большинство статьей на данном сайте.

Фото отчет работы

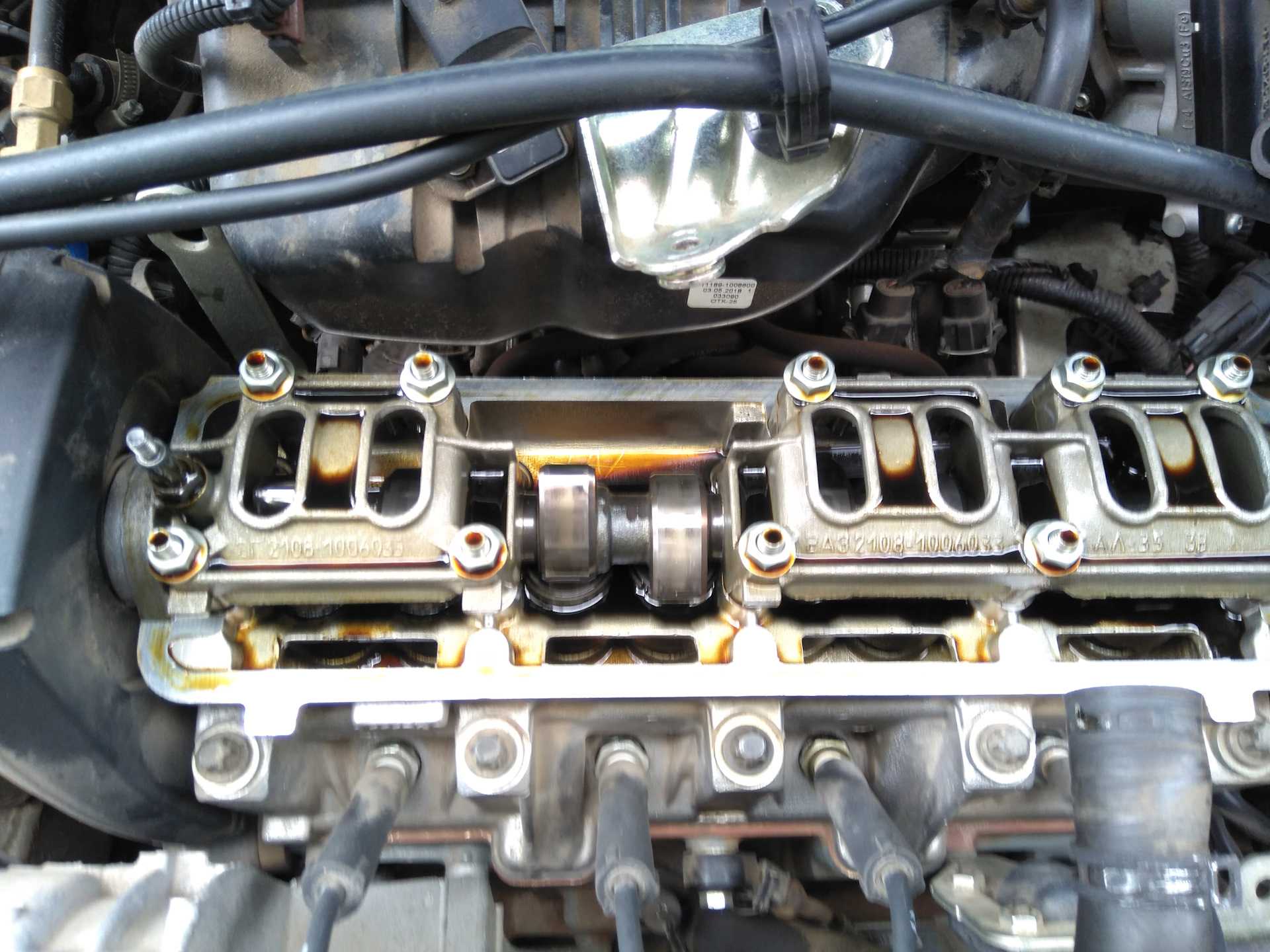

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Для впускных клапанов допустимый тепловой зазор должен быть 0,20 (+-0,05) мм, а для выпускных 0,35 (+-0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B+A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор

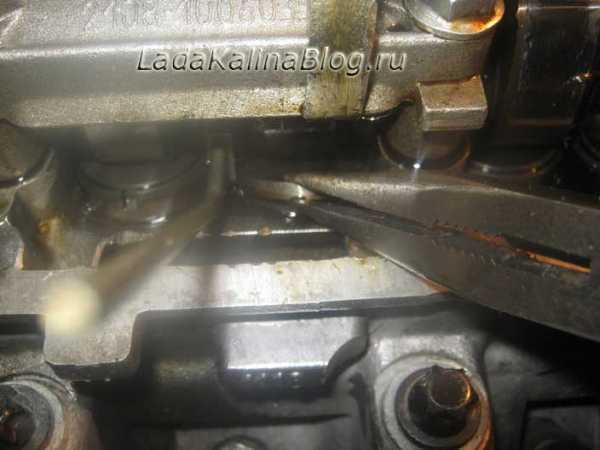

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.

Выставляем зазор на ВАЗ 2114

В нашем случае, на автомобиле ВАЗ 2114 данная процедура производится вторым способом, с применением регулировочных шайб и специального инструмента.

Во-первых, нужно понимать, что корректная регулировка на ВАЗ 2114 может быть выполнена только при температуре окружающего воздуха в 20 градусов по Цельсию, когда металл находится в состоянии покоя, и не подвержен температурном расширении как на прогретом двигателе. Во-вторых, для каждого конкретного автомобиля существует таблица размерности зазоров при поднятых кулачках распределительные валов.

Для четырнадцатой модели используются следующие размерности:

Для впускных клапанов — 0,2 мм с погрешностью показаний в 0,05 мм;
Для выпускных клапанов — 0,35 мм с погрешностью показаний в 0,05 мм.

Перед регулировкой охладите пространство под капотом, можно использовать обыкновенный вентилятор. После этого демонтируйте клапанную крышку, патрубки, хомуты крепления, боковой защитный кожух ремня газораспределительного механизма. Открутив гайку крепления тросика педали акселератора, аккуратно отсоедините его. Для удобства выполнения работ, снимите кожух воздушного фильтра в сборе. Перед демонтажем обязательно поставьте под колеса противооткатные башмаки и включите нейтральную передачу. Ручной стояночный тормоз также должен быть включенным.
