Как правильно собрать кардан на ваз 2107

Трансмиссия ВАЗ

Передача крутящего момента от коробки передач к главной передаче осуществляется карданной передачей, которая дает возможность передавать крутящий момент под постоянно изменяющимся углом (вследствие эластичной подвески заднего моста).

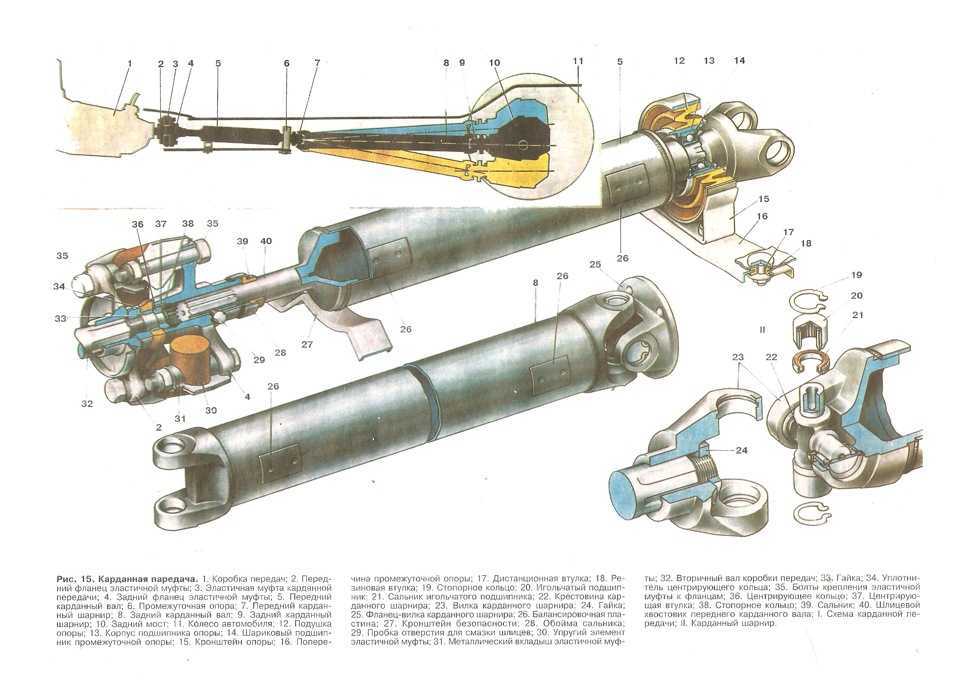

Карданная передача состоит из переднего 14 и заднего 21 карданных валов, промежуточной опоры 17, эластичной муфты 23 и двух карданных шарниров. Задний шарнир через вилку 22 соединяется с фланцем ведущей шестерни главной передачи.

Передний карданный вал. Изготовлен из тонкостенной стальной трубы, к обоим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую эластичную муфту соединяется с фланцем 2 вторичного вала 10 коробки передач болтами 6. Соосность соединяемых валов обеспечивают центрирующее кольцо 15, напрессованное на конец вторичного вала коробки передач, и центрирующая втулка 4, запрессованная во фланец 7. Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазывающий материал удерживается резиновым сальником 9, который помещен в стальной обойме 8, а с другой стороны — уплотнителем 13, надетым на гайку 12. Задний шлицевый наконечник вала 14 опирается на шариковый подшипник 33 промежуточной опоры. На шлицах наконечника гайкой 34 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал. Изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора. Поглощает вибрации карданной передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина в свою очередь крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника.

В корпусе подшипника расположен радиальный шариковый подшипник 33 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели 32, установленные с обеих сторон подшипника, защищают подшипник от грязи.

В подшипник во время сборки закладывается смазывающий материал Литол-24 и при эксплуатации не пополняется.

Эластичная муфта. Поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, из которых три заходят в пазы фланца вторичного вала коробки передач, а остальные — в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

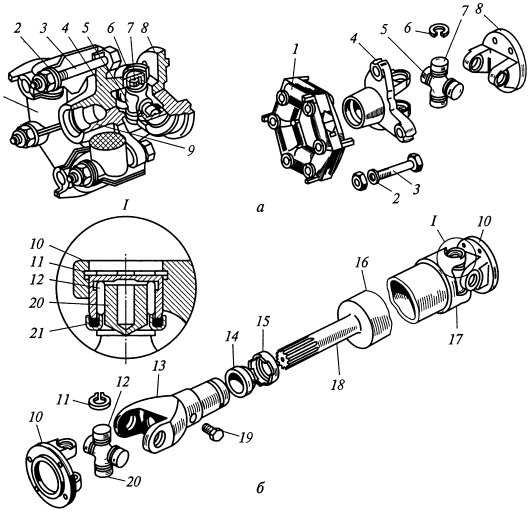

Карданный шарнир. Состоит из двух закрепленных на валах вилок 28 и 36 и крестовины 35, которая соединяет вилки между собой. На полые шины крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотнен сальником, расположенным в металлической обойме 31. Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Каждому размеру кольца соответствует определенный цвет: 1,62 — желтый; 1,59 — черный; 1,56 — синий; 1,53 — темно-коричневый; 1,50 — неокрашенное. Подбором стопорного кольца той или иной толщины обеспечивается осевой зазор крестовины в пределах 0,01-0,04 мм.

С 1988 г. на части автомобилей, а в дальнейшем на все автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальники крестовины и более резким переходом трубы переднего карданного вала в шлицевый наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников 2 радиально-торцового уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать новые крестовины (ВАЗ-2105) в вилки старых карданных валов (ВАЗ 2103-06) нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборочно-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

В начало страницы

Замена крестовины карданного вала ВАЗ 2107.

Без снятия карданного вала, крестовину заменить не получится. Для снятия кардана откручиваем два болта на 13 крепления подвесного подшипника.

После чего, на всякий случай, делаем метки на соединении кардана с хвостовиком заднего моста и после этого, откручиваем четыре гайки крепления кардана к хвостовику.

Если они не откручиваются, то срезаем их болгаркой или зубилом. Сейчас можно снять кардан вытащив его в сторону моста.

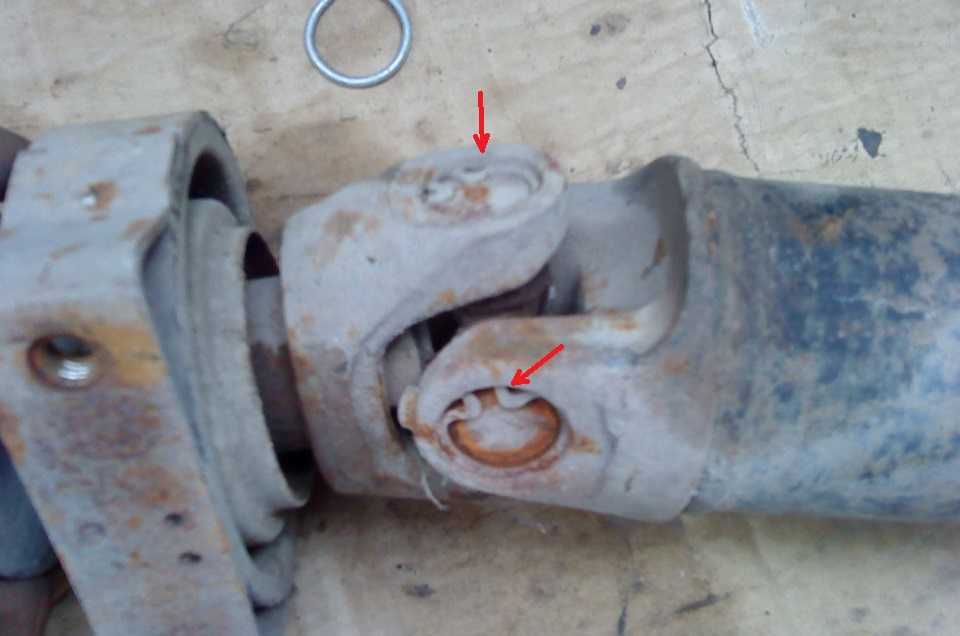

Первое, что делаем на снятом кардане — это ставим метки на всех его частях, что бы после сборки не было биений и вибрации.

Как снять крестовину с кардана ВАЗ 2107.

Вот и настал тот момент, ради которого снимался кардан. Теперь, что бы снять крестовину с кардана ВАЗ 2107, 2106 и остальных машин семейства классики, вытаскиваем стопорные кольца.

Берем оправку подходящего размера, так же хорошо подходит удлинитель из инструментального набора, и вбиваем до упора крестовину.

Сбиваем колпачок, который вылез и вбиваем в получившееся отверстие крестовину в обратную сторону и сбиваем второй колпачок. Теперь под определённым углом крестовина снимается и две половины вала разъединяются.

Проделываем эти же действия с оставшимися двумя колпачками. Всё, теперь Вы знайте как снять крестовину с кардана ваз 2107! Ставим новую!

Как заменить крестовину на кардане ВАЗ 2107.

Перед тем, как заменить крестовину на кардане ВАЗ 2107, необходимо снять с неё колпачки и проверить наличие смазки в них. Если её нет то промажте литолом или смазкой для шрузов. Так же прочистите посадочные отверстия колпачков крестовины.

Перед установкой крестовины, смажте отверстия в которые вставляются колпачки моторным маслом, отработкой или на крайний случай литолом. Это делается, для того, чтобы колпачки запрессовывались с меньшим усилием.

Аккуратно вставив в одну из половин вала крестовину без колпачков, прижимаем её к той стороне, с какой будем вставлять колпачок, насаживаем его, что бы ничего не высыпалось и начинаем забивать колпачок. Ставим стопорное кольцо со стороны забитого колеса. Забиваем колпачок с другой стороны и устанавливаем стопорное кольцо.

Те же действия проделываем с другой половиной вала, не забыв предварительно совместить метки! Работа сделана, произведена замена крестовины карданного вала ВАЗ 2107! Можно устанавливать кардан на место.

голоса

Рейтинг статьи

Трансмиссия ВАЗ

Передача крутящего момента от коробки передач к главной передаче осуществляется карданной передачей, которая дает возможность передавать крутящий момент под постоянно изменяющимся углом (вследствие эластичной подвески заднего моста).

Карданная передача состоит из переднего 14 и заднего 21 карданных валов, промежуточной опоры 17, эластичной муфты 23 и двух карданных шарниров. Задний шарнир через вилку 22 соединяется с фланцем ведущей шестерни главной передачи.

Передний карданный вал. Изготовлен из тонкостенной стальной трубы, к обоим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую эластичную муфту соединяется с фланцем 2 вторичного вала 10 коробки передач болтами 6. Соосность соединяемых валов обеспечивают центрирующее кольцо 15, напрессованное на конец вторичного вала коробки передач, и центрирующая втулка 4, запрессованная во фланец 7. Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазывающий материал удерживается резиновым сальником 9, который помещен в стальной обойме 8, а с другой стороны — уплотнителем 13, надетым на гайку 12. Задний шлицевый наконечник вала 14 опирается на шариковый подшипник 33 промежуточной опоры. На шлицах наконечника гайкой 34 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал. Изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора. Поглощает вибрации карданной передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина в свою очередь крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника.

В корпусе подшипника расположен радиальный шариковый подшипник 33 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели 32, установленные с обеих сторон подшипника, защищают подшипник от грязи.

В подшипник во время сборки закладывается смазывающий материал Литол-24 и при эксплуатации не пополняется.

Эластичная муфта. Поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, из которых три заходят в пазы фланца вторичного вала коробки передач, а остальные — в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

Карданный шарнир. Состоит из двух закрепленных на валах вилок 28 и 36 и крестовины 35, которая соединяет вилки между собой. На полые шины крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотнен сальником, расположенным в металлической обойме 31. Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Каждому размеру кольца соответствует определенный цвет: 1,62 — желтый; 1,59 — черный; 1,56 — синий; 1,53 — темно-коричневый; 1,50 — неокрашенное. Подбором стопорного кольца той или иной толщины обеспечивается осевой зазор крестовины в пределах 0,01-0,04 мм.

С 1988 г. на части автомобилей, а в дальнейшем на все автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальники крестовины и более резким переходом трубы переднего карданного вала в шлицевый наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников 2 радиально-торцового уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать новые крестовины (ВАЗ-2105) в вилки старых карданных валов (ВАЗ 2103-06) нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборочно-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

В начало страницы

Почем опоры для семерки

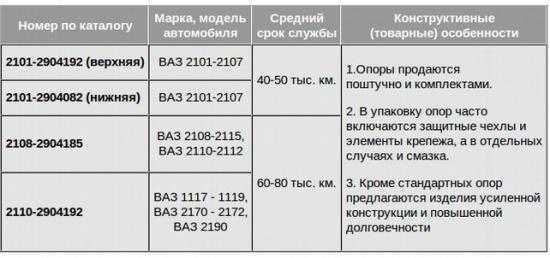

Расходная запчасть, причем не только шаровые опоры ВАЗ 2107 цена которых интересна нам прежде всего, но и многое другое железо на классику имеет страшную популярность. Это связано и с конструктивными особенностями, и с ресурсом самого железа. Мы привели сравнительную таблицу шаровых опор для классики ВАЗа и для модерна, то есть переднеприводных моделей. Как видим, берут больше классику, потому что ресурс у нее меньше, а продавать выгоднее именно ее, поскольку комплект опор на 2107 — это 4 штуки, а на макферсоновские переднеприводные модели — только две. Отсюда и цены, и очередь из производителей. Вот инфографика.
