Кардан ваз-2107 - устройство, схема, детали

Как своими руками поменять крестовину кардана на ВАЗ 2107

Назначение и устройство кардана и его назначение

Крестовины кардана (КК) необходимы для передачи усилия под разными углами. Когда машина движется валы постоянно меняют свое положение по отношению друг к другу. Благодаря крестовинам момент вращения от КПП передается через гибкое карданное соединение к ведущему мосту с учетом угла между валами в этот момент. Так как на ВАЗ 2107 заднеприводный автомобиль, карданная передача находится под днищем, а в середине салона пол немного поднят.

Крестовина является крестообразным шарниром, состоящий из:

Основы в виде креста.
Пластмассовых манжет.
Резиновых уплотнителей.
Подшипников с внутренними иголками.
Фиксирующего элемента.
Чашек (стаканов).
Стопорных колец.

Подшипники обеспечивают движение крестовин. Чтобы ограничить их смещение при вращении, в чашах находятся игольчатые элементы, которые зафиксированы стопорными кольцами. Их подбирают в согласно диаметру осевого зазора.

Какую крестовину лучше выбрать?

Приобретая крестовину на ВАЗ 2107 желательно учесть такие моменты:

не стоит экономить, следует покупать оригиналы, чтобы избежать подделки;
в набор должны входить стопорные кольца;
крестовины с большим количеством иголок в подшипниках и усиленные ребрами жесткости не стоит ставить на вилки карданов авто старых выпусков, это снизит жесткость узла.

Усиленные КК устанавливаются на машины, которые сошли с конвейера после 1990 года, они оснащены карданными вилками нового образца.

Карданный вал на ВАЗ 2107: устройство, замена, обслуживание

Карданной передачей называется соединение двух валов с помощью крестовины, которая способна передавать крутящий момент с одного вала на второй. Эта передача нужна там, где продольные оси двух валов не лежат на одной прямой, т.е. угол отличается от 180°.

В автомобилях с задним приводом, к которым относится все семейство классики ВАЗ, карданная передача передает всю работу двигателя, превращенную в крутящий момент, на задние, ведущие колеса. Именно потому, что под днищем автомобиля проложен кардан, в салоне посередине приподнят пол. В переднеприводных автомобилях такого возвышения салона нет.

Изменение угла получилось вовсе не потому, что кардан трудно проложить под днищем без перегибов. Как – нибудь инженеры бы справились. Дело в том, что высота задней подвески, и, значит, дифференциала, который принимает на себя момент вращения, постоянно «пляшет» из-за амортизации эластичной подвески.

Ясно, что карданная передача — это «трудовая лошадка» в автомобиле ВАЗ 2107, а крестовина, соединяющая валы – уязвимое место. Сегодня разговор пойдет именно об этом несложном, но очень ответственном узле. Ремонт карданного вала – дело тонкое, несмотря на кажущуюся простоту. Замена деталей требует тонких измерений.

Крестовина вала и кольца

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

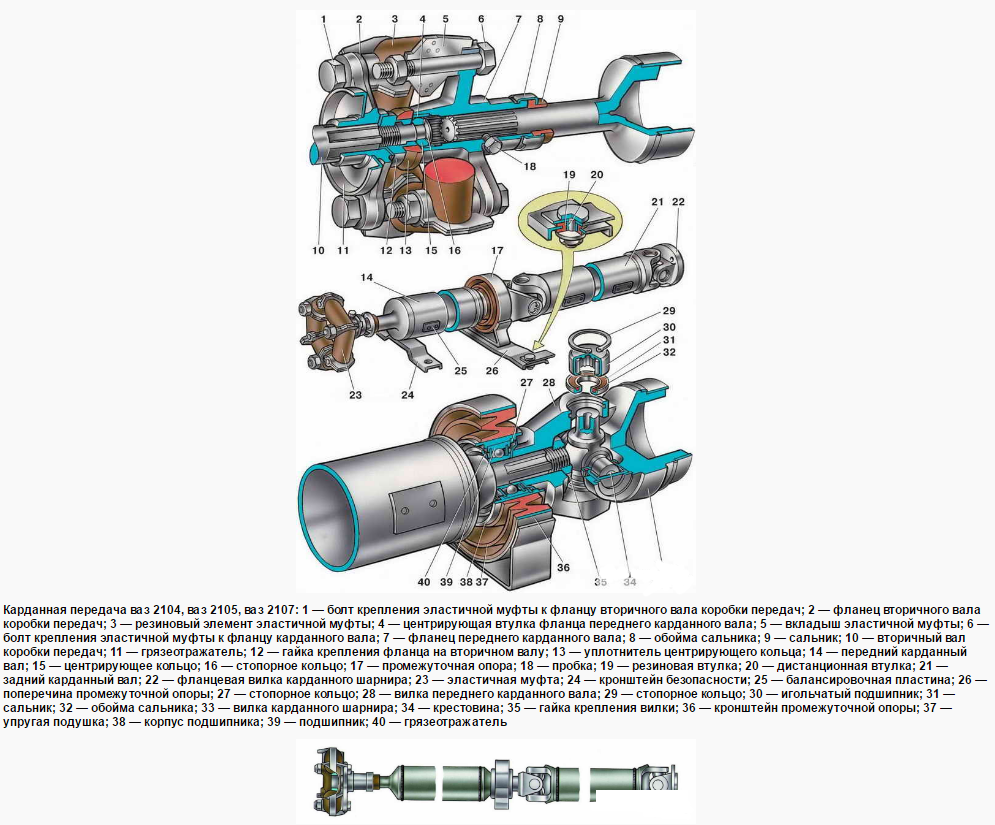

Схема у ВАЗ 2107
Какие неисправности встречаются в этом соединении
Снятие вала с автомобиля ВАЗ 2107
Как можно долго сохранить кардан без ремонта и разбора?
Как правильно смазать кардан?

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

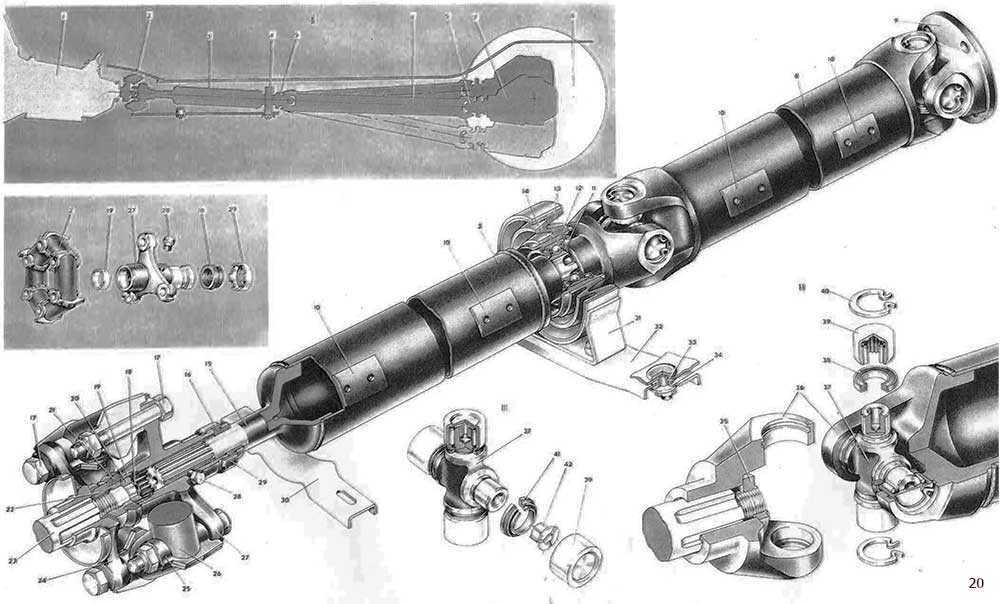

Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
Промежуточная карданная опора крепится на кронштейн (15).
Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Какие неисправности встречаются в этом соединении

Конечно, чаще всего выходят из строя самые нагружаемые элементы: карданная крестовина и подшипники. На это есть свои причины: отсутствие нужной смазки в подшипниках и брак при производстве крестовин. В СССР крестовины были страшным дефицитом: нет крестовины – неисправна передача – стоит автомобиль. Ремонт карданного вала стоил часто недельного семейного бюджета, а замена крестовины (точнее, необходимость ее) – приводила многих в уныние.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

https://youtube.com/watch?v=yViVuF1_nt4

Неисправности рассматриваемого механизма бывают следующие:

выход из строя крестовин;
разрушение подвесного подшипника;
нарушение конфигурации(дисбаланс) вала;
поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Что такое полуоси Ваз 2107, и как их заменить

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием. Работы по демонтажу кардана осуществляются в следующем порядке:

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Добро пожаловать! Проверка кардана – по другому такую проверку принято называть «Дефектовка деталей карданной передачи», где слово «Дефектовка» означает определение причины неисправности какого-либо оборудования.

Примечание! Для дефектовки карданных валов вам понадобятся: Индикатор часового типа, а так же щетка и нутромер!

Когда нужно менять проверять кардан на исправность? Во-первых карданные валы необходимо проверять при появлении вибрации из зоны их нахождения. (Обычно такое происходит при деформации валов, вследствие наезда на большую кочку или ещё либо)

Во-вторых их нужно нужно проверять на исправность, при появлении различного из зоны их установки рода стуков. (Стуки особенно будут слышны при переключение передачи и при трогании с места)

Примечание! В основном стуки доносившиеся из зоны карданной передачи говорят об сильном износе крестовин или же об износе шлицев вала!

Замена крестовин кардана ВАЗ 2107

Неисправные крестовины восстановлению не подлежат. Теоретически карданный шарнир считается очень надёжной деталью с ресурсом более 500 тыс. км. В действительности же даже самая качественная крестовина требует замены через 50–70 тыс. км. Причиной этого являются плохие дороги, интенсивная эксплуатация автомобиля и т. п. Для замены КК ВАЗ 2107 потребуются следующие инструменты и материалы.

набор гаечных ключей;
молоток и прокладка из мягкого металла;
проставка чуть меньшего размера, чем диаметр проушин крестовины;

Демонтаж кардана ВАЗ 2107

Перед заменой КК необходимо демонтировать карданную передачу. Делается это следующим образом.

Если автомобиль эксплуатировался довольно долго, гайки крепления кардана заливаются составом WD-40 или керосином. После этого они легко откручиваются.
Острым зубилом или другим инструментом ставятся метки на фланцах кардана и моста. Это необходимо для обеспечения взаимной соосности при последующем монтаже кардана.
Гаечным или накидным ключом на 13 (желательно изогнутым, чтобы не повредить резьбу гаек) откручиваются гайки крепления кардана. Если болты начнут прокручиваться, следует зафиксировать их с помощью отвёртки.

Снятие крестовины кардана ВАЗ 2107

Чашки и подшипники можно снять с зажатого в тисках карданного вала с помощью специального съёмника. Однако это приспособление не очень удобно и применяется крайне редко. Обычно используют стандартный набор инструментов. Демонтаж крестовины осуществляется в следующем порядке.

Круглогубцами или пассатижами с четырёх сторон крестовины снимаются стопорные кольца.

Перед установкой новых КК проушины, вилка и канавки для стопорных колец очищаются от грязи и ржавчины щёткой по металлу. Сама установка производится следующим образом.

Установка кардана

При установке кардана с новыми крестовинами на место необходимо:

смазать все соединения солидолом;
следить, чтобы на смазку не попал песок или грязь;
проверить состояние сальников крестовины и при необходимости заменить их;
устанавливать детали в соответствии со сделанными при демонтаже метками;
сначала вставить во фланец шлицевую часть, а затем закрутить болты кардана.

Видео: замена крестовины кардана ВАЗ 2107

Таким образом, для замены крестовины кардана потребуется лишь желание автовладельца сделать это самостоятельно и стандартный набор слесарных инструментов. Тщательное соблюдение инструкций специалистов позволит сделать работу качественно и избежать возможных ошибок.

Крестовина вала и кольца

Ремонт кардана ВАЗ 2107

Демонтировать кардан ВАЗ 2107 для ремонта или замены можно без эстакады или подъёмника. Для этого потребуется:

рожковый и торцевой ключи на 13;
плоская отвёртка;
головка на 13 с воротком или трещоткой;
молоток;
пассатижи.

Демонтаж кардана

Для ремонта или замены эластичной муфты кардан потребуется снять с автомобиля. Его демонтаж осуществляется в следующем порядке:

Стояночным тормозом фиксируются задние колёса.
Откручиваются четыре болта крепления кардана к заднему редуктору.
Отворачиваются две гайки крепления подвесного подшипника к кузову.
Несильным ударом молотка вал выбивается из шлицев. Если муфта работоспособна, снимать её не нужно.
На кардан и фланец заднего моста наносятся метки (насечки молотком, отвёрткой или зубилом), чтобы при последующей сборке их положение не изменилось. В противном случае возможно появление шумов и вибраций.

Замена крестовины кардана

Если в шарнирах появился люфт, крестовину обычно меняют на новую. Дело в том, что изношенные игольчатые подшипники ремонту не подлежат. Демонтаж крестовины после снятия кардана осуществляется следующим образом:

Специальным съёмником или подручными инструментами вынимают стопорные кольца, удерживающие стаканы шарниров в пазах.
Нанося резкие удары по крестовине молотком, снимаются стаканы. Вышедшие в результате ударов из своих посадочных мест стаканы вынимаются плоскогубцами.
Посадочные места под шарнир очищаются от загрязнений и ржавчины мелкой наждачной бумагой.
Новая крестовина устанавливается в обратной последовательности.

Видео: замена крестовины ВАЗ 2107

Замена подвесного подшипника

Если подшипник или резиновая подвеска выработали свой ресурс, замена производится в следующем порядке:

С автомобиля снимают кардан и разъединяют вилки в его центральной части.
Ключом на 27 ослабляют центральную гайку крепления подшипника на валу.
Съёмником выпрессовывают вилку, отворачивают гайку и снимают саму вилку.
Откручивают два болта крепления подшипника к поперечине. Поперечину снимают.
Промежуточную опору с подвесным подшипником устанавливают на проставки (например, на уголок). Подшипник сбивается с помощью головки.
При замене подшипника без резиновой части подходящим инструментом снимают стопорное кольцо и, наставив подходящую головку, выбивают сам подшипник.
Сборку производят в обратной последовательности, предварительно смазав подшипник.

Видео: замена подвесного подшипника ВАЗ 2107

Сборка кардана

Сборка и установка карданного вала на ВАЗ 2107 производится в обратной последовательности

При этом следует обращать внимание на следующие немаловажные моменты:

При ремонте подвесного подшипника перед установкой вилки шлицевое соединение и саму вилку необходимо смазать. Лучше всего для этого подойдёт «Литол».
Гайку крепления вилки следует закручивать динамометрическим ключом с моментом 79,4–98 Нм. После этого гайку нужно зафиксировать металлической наставкой.
После установки обоймы сальника и самого сальника, а также фланца на шлицевое соединение, обойму следует зафиксировать путём загибания усиков отвёрткой.
Шлицевое соединение переднего вала нужно смазать с помощью специального шприца. Для этого рекомендуют использовать «Фиол-1» и «Шрус-4». Этим же шприцем смазываются и сами крестовины.
После установки шарниров плоским щупом необходимо проверить зазор между чашкой каждого из подшипников и проточкой под стопорное кольцо. Зазор должен составлять от 1,51 до 1,66 мм.
После установки стопорных колец следует несколько раз ударить молотком по вилкам крестовин с разных сторон.
Передний фланец и заднюю часть кардана необходимо прикрепить к эластичной муфте и заднему редуктору, соответственно.

При сборке рекомендуется смазать все болтовые соединения. Это заметно облегчит ремонтные работы в будущем.

Почем опоры для семерки

Расходная запчасть, причем не только шаровые опоры ВАЗ 2107 цена которых интересна нам прежде всего, но и многое другое железо на классику имеет страшную популярность. Это связано и с конструктивными особенностями, и с ресурсом самого железа. Мы привели сравнительную таблицу шаровых опор для классики ВАЗа и для модерна, то есть переднеприводных моделей. Как видим, берут больше классику, потому что ресурс у нее меньше, а продавать выгоднее именно ее, поскольку комплект опор на 2107 — это 4 штуки, а на макферсоновские переднеприводные модели — только две. Отсюда и цены, и очередь из производителей. Вот инфографика.

Как бы там ни было, рынок рынком, а ездить в конечном итоге нам. Поэтому посмотрим на шаровую опору ВАЗ 2107 не как на товар, а как на необходимую деталь передней подвески.

Признаки неисправности крестовин ВАЗ 2107

Неисправности крестовин обычно связаны с износом уплотнительных манжет и попаданием внутрь подшипников грязи, которая, обладая абразивными свойствами, начинает разрушать металл. Проявляется это следующим образом.

на скорости около 90 км/ч ощущаются характерные удары снизу;
при включении задней скорости появляется вибрация;
при раскачивании карданного вала из стороны в сторону обнаруживается люфт.

Горазда проще идентифицировать неисправность крестовин на снятом кардане. Если подшипники разрушены, то шарнир будет плохо вращаться в одной из плоскостей, появятся звуки, напоминающие хруст или шуршание.

Щелчки при трогании

Первым признаком неисправного карданного шарнира являются звонкие щелчки при включении первой скорости в начале движения. При появлении таких звуков, напоминающих кастрюльный звон, рекомендуется повращать руками части кардана в разные стороны, удерживая при этом шарниры. Если обнаружится большой люфт, крестовины нужно заменить. Примечательно, что иногда щелчки могут появляться лишь при резком старте с места, а при плавном начале движения их может и не быть.

Вибрация

Часто при неисправных крестовинах во время движения задним ходом появляется вибрация. Иногда она не исчезает и после замены крестовин, но начинает проявляться на средней скорости. Более того, вибрация может стать ещё сильнее, чем до замены КК. Такие ситуации являются следствием несоблюдения соосности элементов кардана при его сборке.

Иногда вибрация сохраняется даже после грамотно выполненной работы. Причиной этого обычно является использование при замене КК некачественных изделий. Специалисты советуют перед установкой новых крестовин простукать чашки со всех сторон металлической трубкой. Это позволит сдвинуть заевшие стопорные кольца, и вибрация исчезнет.

Трансмиссия ВАЗ

Передача крутящего момента от коробки передач к главной передаче осуществляется карданной передачей, которая дает возможность передавать крутящий момент под постоянно изменяющимся углом (вследствие эластичной подвески заднего моста).

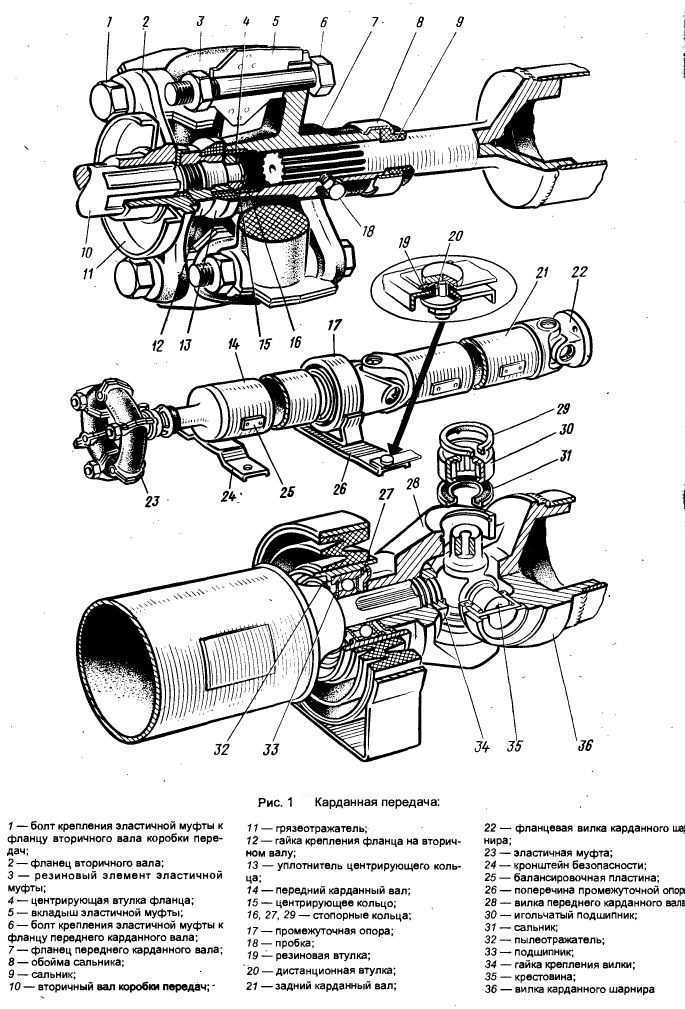

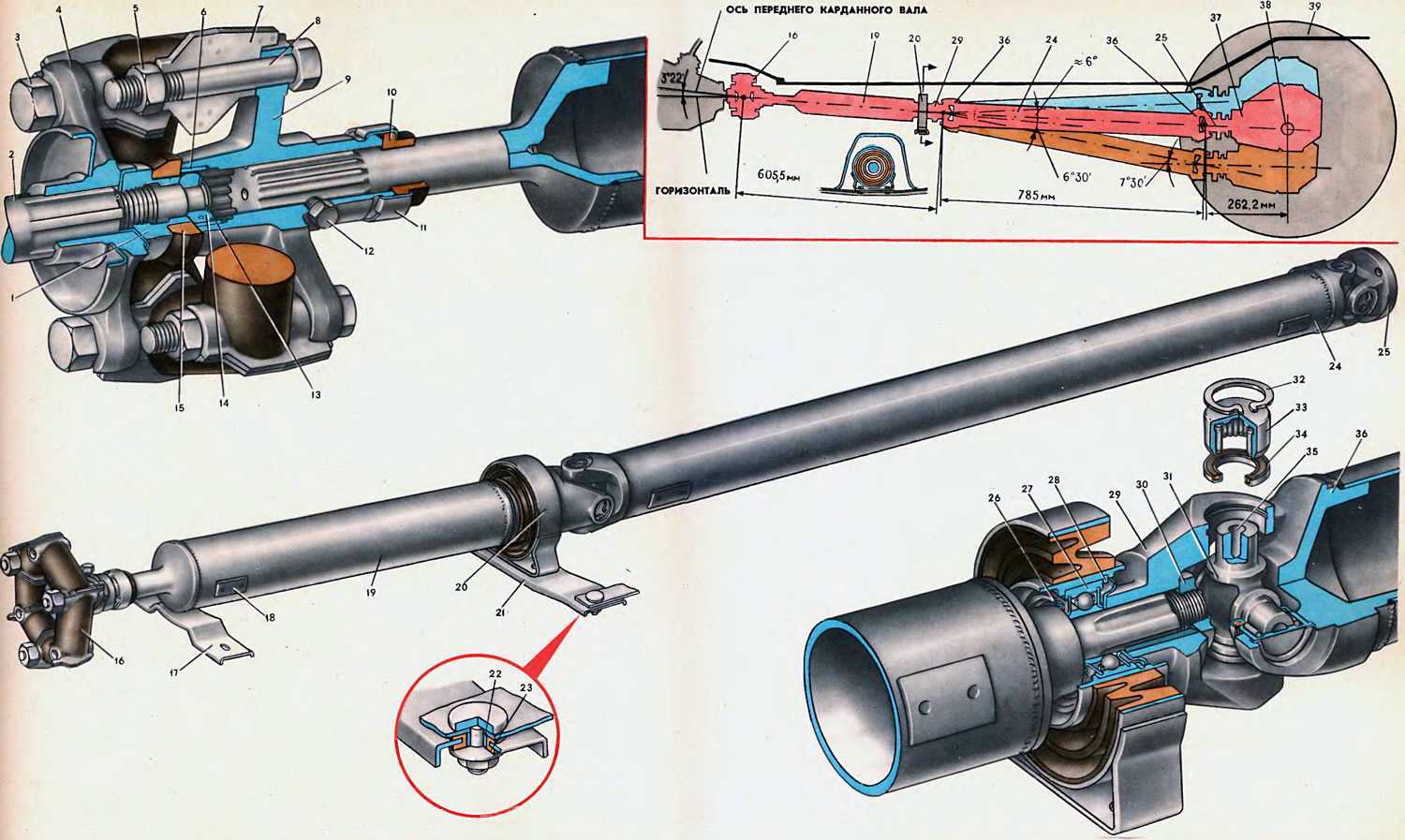

Карданная передача состоит из переднего 14 и заднего 21 карданных валов, промежуточной опоры 17, эластичной муфты 23 и двух карданных шарниров. Задний шарнир через вилку 22 соединяется с фланцем ведущей шестерни главной передачи.

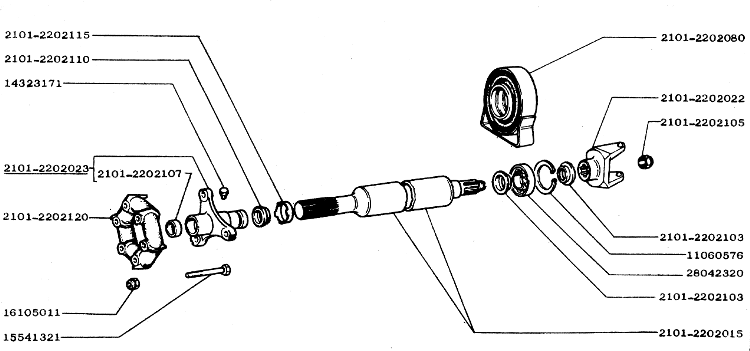

Передний карданный вал. Изготовлен из тонкостенной стальной трубы, к обоим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую эластичную муфту соединяется с фланцем 2 вторичного вала 10 коробки передач болтами 6. Соосность соединяемых валов обеспечивают центрирующее кольцо 15, напрессованное на конец вторичного вала коробки передач, и центрирующая втулка 4, запрессованная во фланец 7. Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазывающий материал удерживается резиновым сальником 9, который помещен в стальной обойме 8, а с другой стороны — уплотнителем 13, надетым на гайку 12. Задний шлицевый наконечник вала 14 опирается на шариковый подшипник 33 промежуточной опоры. На шлицах наконечника гайкой 34 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал. Изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора. Поглощает вибрации карданной передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина в свою очередь крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника.

В корпусе подшипника расположен радиальный шариковый подшипник 33 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели 32, установленные с обеих сторон подшипника, защищают подшипник от грязи.

В подшипник во время сборки закладывается смазывающий материал Литол-24 и при эксплуатации не пополняется.

Эластичная муфта. Поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, из которых три заходят в пазы фланца вторичного вала коробки передач, а остальные — в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

Карданный шарнир. Состоит из двух закрепленных на валах вилок 28 и 36 и крестовины 35, которая соединяет вилки между собой. На полые шины крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотнен сальником, расположенным в металлической обойме 31. Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Каждому размеру кольца соответствует определенный цвет: 1,62 — желтый; 1,59 — черный; 1,56 — синий; 1,53 — темно-коричневый; 1,50 — неокрашенное. Подбором стопорного кольца той или иной толщины обеспечивается осевой зазор крестовины в пределах 0,01-0,04 мм.

С 1988 г. на части автомобилей, а в дальнейшем на все автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальники крестовины и более резким переходом трубы переднего карданного вала в шлицевый наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников 2 радиально-торцового уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать новые крестовины (ВАЗ-2105) в вилки старых карданных валов (ВАЗ 2103-06) нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборочно-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.
