Ремонт и обслуживание сапуна
Благодаря низкой стоимости, а также простоте снятия/установки, ремонт вентканала почти всегда сводится к замене вентканала. Но даже забывчивым автовладельцам, которые время от времени его обслуживают, это не понадобится, так как ломаться там просто нечему.
Весь уход сводится к своевременной уборке. Снаружи достаточно протереть тряпкой, а если грязь застарела, то придется воспользоваться ножом, отверткой или скребком.
Чистка изнутри несколько сложнее, но все равно очень просто. Вентиляционное отверстие нужно снять (можно вкручивающееся или жесткое) и прочистить примитивным шомполом, который можно сделать из куска проволоки. То же самое делаем и с поддоном: в редких случаях, когда он сильно забит, механической чистки будет недостаточно. А потом его надо сжечь, залить довольно много бензина или замочить в агрессивных химикатах на несколько часов.
Сборка, как и следовало ожидать, в обратном порядке. Поэтому весь процесс не займет много времени и не потребует каких-либо специальных инструментов или навыков.
При этом лучше это сделать во время сезонной замены масла или очередного ТО. На большинстве автомобилей со средним пробегом достаточно этой простой операции два раза в год. Но именно сапун двигателя подтверждает непреложную истину: в автомобиле, тем более современном, мелочей не бывает.
Когда давление в картере увеличивается и превышает пороговое значение, клапан преодолевает сопротивление пружины и вытесняет часть воздуха.
Для обеспечения среды можно устроить отдельную полость с маслоотделением и мембранной диафрагмой. Но основное отделение нефти от газа происходит в устройстве лабиринтного типа, где она отделяется от воздуха и стекает в собственную ванну.
Где устанавливается сапун
Сапуны на автомобиле устанавливаются:
- в самом двигателе;
- в устройстве КПП;
- в конструкции переднего и заднего моста;
Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.
Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).
После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.
Сапун в коробке передач
Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

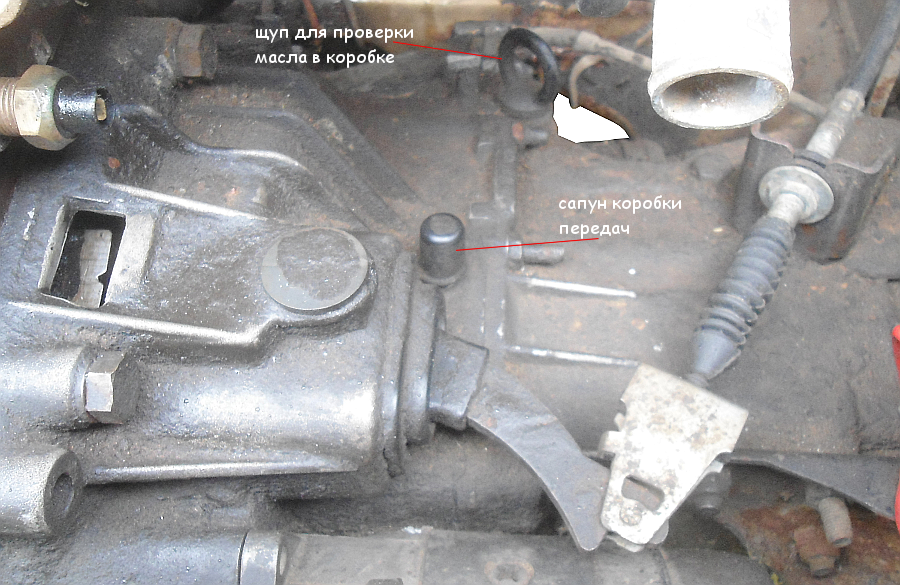

В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.
Сапуны мостов
Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.
Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.
Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло
Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях
В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.
После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.
Диагностика неисправностей
Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами.
Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа.

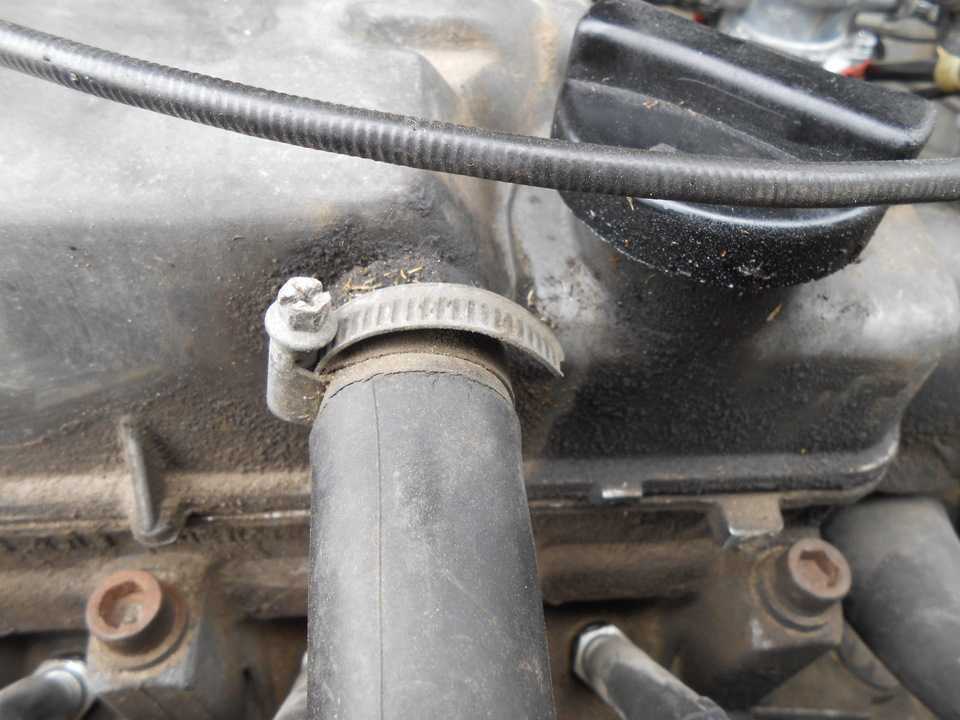

Отсоедините патрубки от крышки клапанов, воздухана и сапуна. Оцените степень загрязнения
Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.
Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.
Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.
Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.
Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.
В заключение…
Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать
Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого
Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности. Это избавит вас от капремонта двигателя и ненужных растрат
Это избавит вас от капремонта двигателя и ненужных растрат.
Что такое сапун двигателя — устройство, назначение
Многие начинающие автомобилисты часто слышат выражение «сапун двигателя», но не все знают, что это такое, и для чего он нужен. В данной статье речь пойдет о том, что такое сапун двигателя, местах его установки и основном предназначение.
Что собой представляет сапун и основное его предназначение
Сапун двигателя, что это такое? Для того чтобы ответить на этот вопрос необходимо понять его назначение. Сапун (дыхательный клапан) – это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун. Иными словами, он поддерживает нужное давление внутри картера двигателя. Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:
- ДВС.
- КПП.
- Мост передний.
- Мост задний.
Теперь стоит места установки рассмотреть более детально.
Сапун, установленный в двигателе внутреннего сгорания

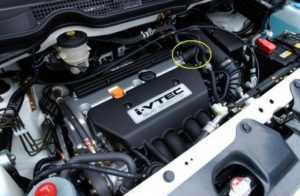

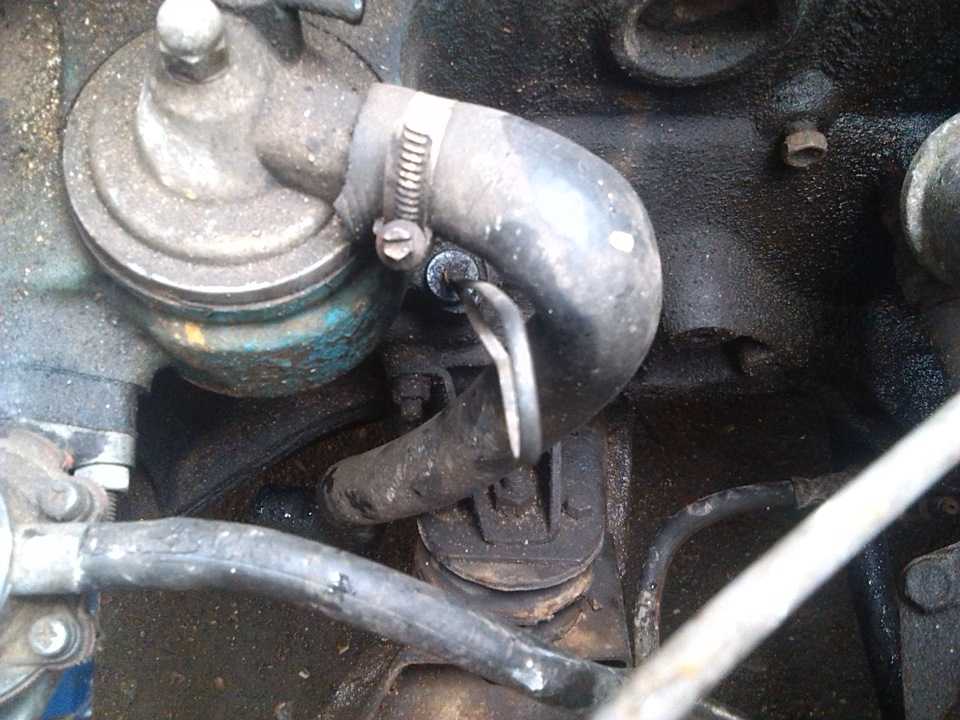

Чаще всего устройство находится рядом с маслоналивной горловиной, от выходного патрубка выходит шланг, который подключается к корпусу воздушного фильтра. Также кроме контроля нужного давления, сапун предостерегает устройство двигателя от попадания в него грязи и влаги. В связи с тем, что через него постоянно циркулируется масло, в нем скапливается грязь и пыль, поэтому необходимо следить за его нормальной работой и вовремя чистить.
Существует выражение «сапунит двигатель», проявляется это тем, что из всех открытых отверстий ДВС валит дым похожий на выхлопной, и одновременно с этим увеличивается расход масла и топлива. Основными причинами этой неисправности могут быть:
- залегание поршневых колец;
- загрязнение системы вентиляции;
- неисправность цилиндропоршневой группы.
Последствия, к которым может привести подобная поломка: разрыв шланга отвода картерных газов, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также бывали случаи, когда вырывало поддон.
При таких поломках речь сразу пойдет о дорогостоящем ремонте, а порой даже придется покупать новый движок. К слову на сегодняшний день есть возможность купить контрактный двигатель. Это такой тип б/у ДВС, который привезен из-за границы и без пробега по нашей стране.
Сапун в коробке переключения передач
Для чего нужен сапун в КПП. Точно также, как и с ДВС, это устройство предназначено для контроля давления в узле. Если «дыхательный клапан» будет сильно загрязнен, то это скажется на работе КПП, и как следствие увеличится износ подшипников и синхронизаторов. Также при сильном засорении клапана, в коробке переключения передач увеличится давление, и в результате начнется течь масла через уплотнители.
Сапун в мостах
Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун. Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Для того, чтобы это не допустить следует выполнять очистку сапуна, и проверять чтобы его крышка двигалась во всех направлениях.
Профилактические работы
Некоторые автомобилисты задаются вопросом: зачем чистить сапун? Делается это дабы избежать проблем с работой узлов автомобиля, необходимо вовремя выполнять чистку сапуна. Такие действия позволят держать допустимую норму давления, и как следствие стабильная и безаварийная работа автомобиля. Рекомендуется проводить очистку на каждом техническом осмотре (ТО), а в некоторых случаях даже чаще. Сам процесс чистки выглядит следующим образом:
- снятие патрубков и шланг. Снимаются все патрубки и шланги, выходящие от «дыхательного клапана», в некоторых моделях потребуется также снимать корпус воздушного фильтра;
- снятие крышки сапуна;
- очистные работы. Теперь можно приступать к очистки крышки и трубки клапана.
- монтажные работы. Сборка осуществляется в обратном порядке.
Таким способом выполняется очистка. Процедура довольно не сложная, и выполнить ее можно самостоятельно своими руками, без необходимости посещения сервисного центра.
Итог
По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы. А для того, чтобы не возникало проблем с его работой, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.
Признаки неисправности редуктора заднего моста Ваз 2107
Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:
- Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
- Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
- Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.
Убедиться в наличии или отсутствии проблемы моно так:
- Поставить машину, зафиксировав противооткатными башмаками.
- Поднять домкратом, вывесив задний мост.
- Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.
Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.
Как заменить топливный фильтр на ниве шевроле
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.
Система вентиляции картера ВАЗ 2111: 1. Картер двигателя. 2. Сапун. 3. Шланг от сапуна к патрубку клапанной крышки. 4. Маслоотделитель под клапанной крышкой. 5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки. 6. Штуцер с жиклером на блоке дроссельной заслонки. 7. Толстый шланг от клапанной крышки к впускной трубе. В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.
Эта система включает в себя:
- Сапун.
- Маслоотделители.
- Патрубки.
Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

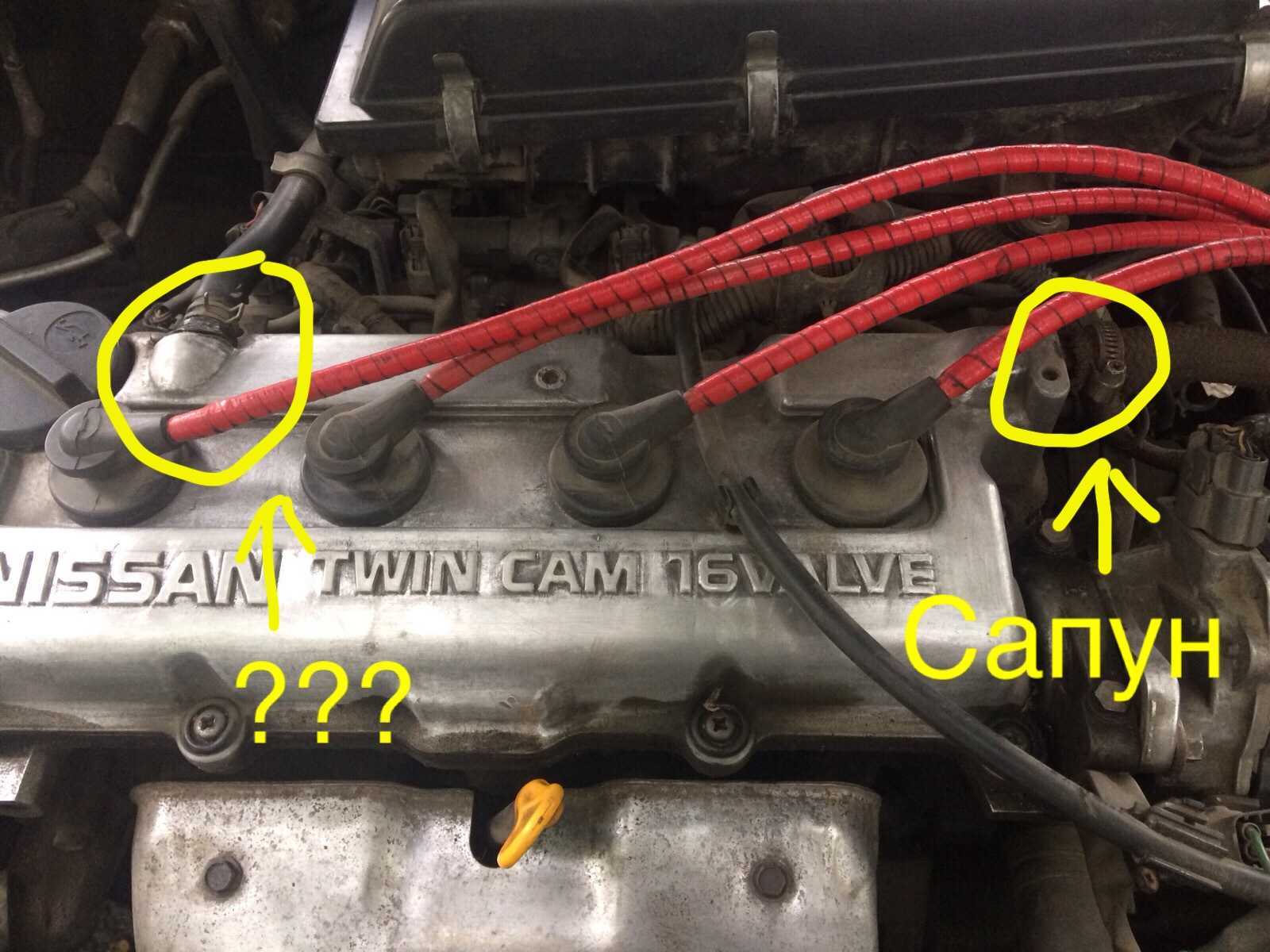

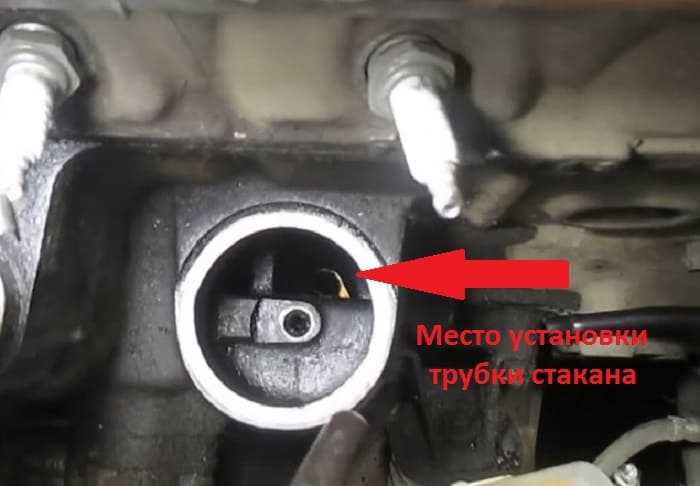

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.
Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.
В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.
На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.
ОБСЛУЖИВАНИЕ
Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.
Загрязненный сапун Skoda Octavia

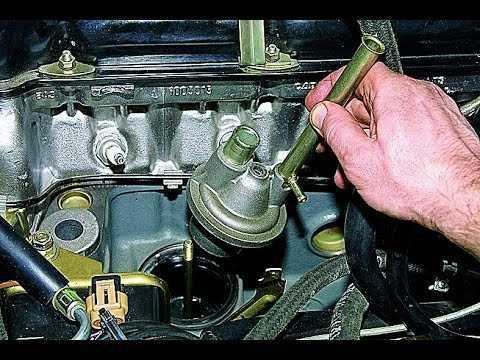

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.
После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.
Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.
Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.
Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.
Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.
Сапун двигателя: что это такое?
Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.
В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.
Читайте в этой статье
Где устанавливается сапун
Сапуны на автомобиле устанавливаются:
- в самом двигателе;
- в устройстве КПП;
- в конструкции переднего и заднего моста;
Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.
После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.
Почему нужно чистить сапун
Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.
Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.
Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.
Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.
Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители
Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали
Крышка сапуна должна свободно перемещаться, не допускается залипание детали.
Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.
Процесс замены сальника
Для начала нужно будет вооружиться нужными инструментами. В частности, нужно подготовить:
- плоскую отвертку;
- штангенциркуль;
- обычную монтировку или какой-либо удобный металлический прочный стержень;
- ключи на 13 и 24;
- динамометрический ключ;
- динамометр;
- прочный шнур.
На ваз 2106 замена сальника заднего моста проводится после того, как сливается масло из картера. При этом нужно не забыть про крышку маслосливного отверстия, которую следует ввернуть на место.
Снятие полуосей
Приступаем к работе:
обе задние полуоси нужно будет демонтировать из балки заднего моста.
Чтобы все сделать правильно, нужно строго следовать инструкции. Итак:
- демонтируем колесо;
- снимаем тормозной барабан;
- видим четыре гайки, которые нужно будет вывернуть (чтобы проблем не возникло, нужно будет повернуть полуось до совпадения отверстий большого диаметра с двумя гайками-фиксаторами щита тормоза):
- отворачиваем гайки;
- снимаем пружинные шайбы;
- поворачиваем фланец полуоси на 90 градусов так, чтобы совпали отверстия большого диаметра и гайки крепления щита тормоза;
- тормозной барабан закрепляем двумя колесными болтами (можно затянуть их вручную).
Примечание. Эти колесные болты можно и не доворачивать, оставляя примерно 5 мм для обеспечения разгона барабана. Но нужно быть предельно осторожным, чтобы не повредить тормозной барабан.
резко на себя снимается полуось из балки заднего моста.
Совет. Существует специальный ударный съемник, который позволит снять полуось намного быстрее.
Специальный ударный съемник для снятия полуоси
Снятие старой манжеты
После того, как вышли обе полуоси, нужно сделать следующее:
- удерживая монтировкой кардан(см.Ремонт кардана своими силами) от прокручивания, отвернуть четыре гайки, фиксирующие фланец шарнира;
- вынуть болты;
Замена сальника заднего моста ваз 2106
- разъединяем фланцы с помощью плоской отвертки;
- теперь нужно намотать на фланец ведущей шестерни прочный шнур, который был заранее припасен (наматывая его, нужно сделать несколько оборотов и смотать);
- проверяем динамометром момент сопротивления проворачиванию или МСП ведущей шестерни (данное значение нужно запомнить или записать).
Примечание. МСП – это произведение показаний динамометра, выраженное в кгс и рычага приложения силы, выражаемое в см.
- теперь нужно будет отвернуть гайку крепления фланца, удерживая специальным ключом ведущую шестерню;
- снимаем плоскую шайбу.
Совет. Существует специальный ключ для удержания фланца ведущей шестерни. Его можно даже изготовить самостоятельно из куска металлической трубы нужного размера и двух болтов с гайками.
Самодельный ключ для удержания фланца ведущей шестерни
Замена сальника в заднем мосту ваз 2106 продолжается:
- фланец ведущей шестерни снимается;
- находим сальник ведущей шестерни и снимаем его из горловины, используя отвертку;
- устанавливаем новую манжету.
Монтаж
Примечание. Перед тем, как установить новый сальник, нужно смазать его рабочую кромку Литолом-24.
грамотно установить сальник на место помогут легкие удары молотком через специальную оправу.
Рекомендуется посмотреть вот это видео, где все подробно описано.
https://youtube.com/watch?v=_MHYhEGwT84
Примечание. Нужно помнить, что новый сальник следует запрессовать в картер редуктора на глубину 2 мм, считая от торца картера редуктора. В качестве оправки можно использовать какой-нибудь старый подшипник, вернее его кольцо или даже отрезок трубы подходящего размера и диаметра.
- ставим на место фланец ведущей шестерни;
- ставим нужную шайбу;
- заворачиваем гайку крепления фланца, при этом удерживая специальным ключом ведущую шестерню.
Примечание. Момент затяжки гайки должен быть равен определеному значению в зависимости от момента сопротивления ведущей шестерни. Затягивая гайку, следует начинать с меньшего момента и периодически проверять момент сопротивления. Если же, в момент затягивания гайки обнаруживается, что момент сопротивления слишком превышен, то это говорит о недопустимой деформации. Придется заменить втулку, путем разбора редуктора и последующей регулировки зацепления шестерен главной передачи. Самостоятельно такую работу выполнить будет сложно, нужен высококвалифицированный специалист.
собираем все узлы и детали в обратной последовательности.
Процесс замены сальника завершен. В процессе нужно стараться сопоставлять приемы демонтажа и установки нового сальника с фото и схемам. Провести данную операцию своими руками несложно, достаточно будет следовать советам и примечаниям, которые дает инструкция. Самостоятельная замена поможет избежать лишних трат и сэкономит немало времени, ведь в хороших автосервисах сейчас большая очередь и цена на услуги высокая.
Как почистить сапун своими руками
Сапун является клапаном, задача которого заключается в удалении картерных газов, скопившихся внутри силового агрегата. В нем имеется уловитель масла с противопыльным фильтром, вот почему его следует периодически очищать. Как почистить сапун своими руками мы сейчас объясним.
Как почистить сапун своими руками

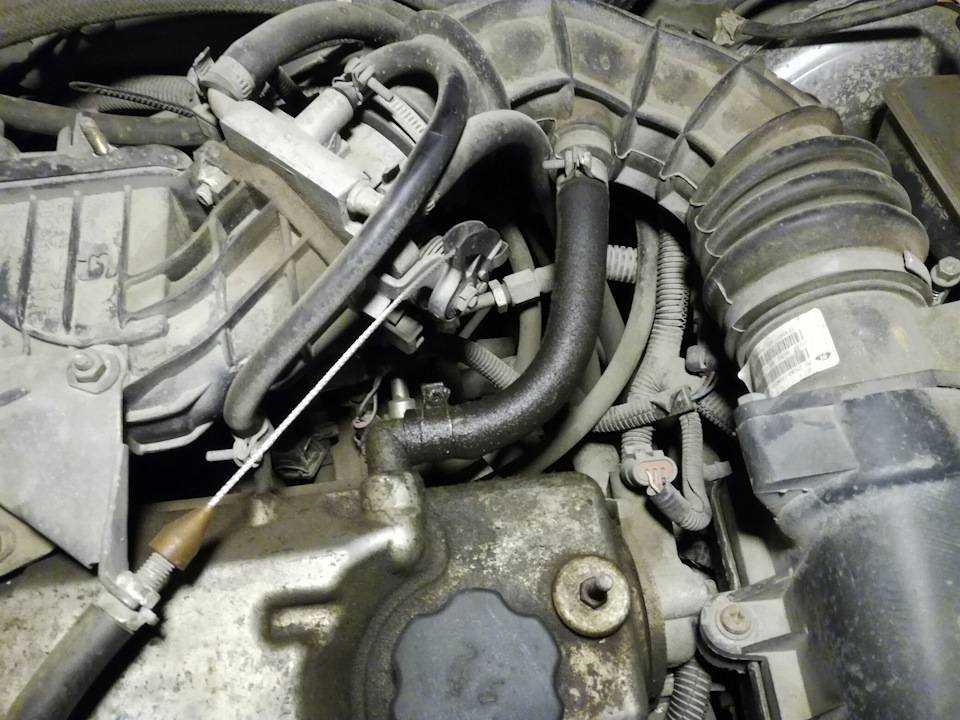

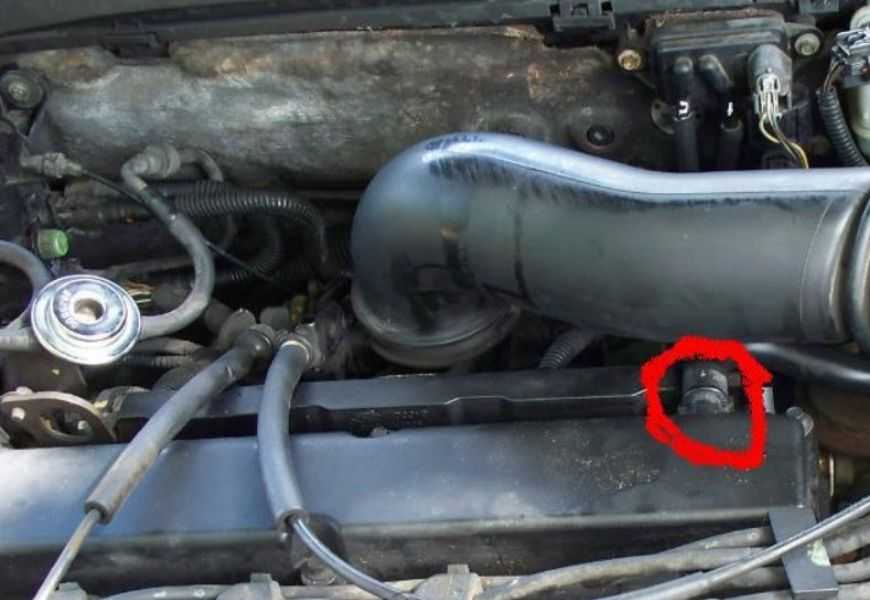

Для начала вам надо найти местоположения сапуна. С этой целью надо поднять капот, чтобы найти под ним коробочку, имеющую квадратную форму, на которую подводится 2 патрубка.
Один патрубок идет от моноинжектора, второй от фильтра которым очищается воздух. На разных автомобилях он может иметь различное расположение, однако суть его работы от этого не меняется.
Как почистить сапун своими руками — произведите демонтаж головной части фильтра, занимающегося очисткой воздуха, который называется воздуханом в народе. Для этого вы должны произвести предварительное обесточивание транспортного средства, выключение зажигание и отсоединение отрицательной клеммы с аккумулятора.
Далее осуществите снятие впускного коллектора, расположенного по воздуханом, после чего вы сможете увидеть требуемый вам сапун, для закрепления которого, скорее всего, применяют по 2 болта.
Отсоедините затем снимите крышку. Далее вы обнаружите отбойник масла, который затянут с помощью шпильки. Вы должны открутить гайку на шпильке воспользовавшись длинной головкой, но без ее снятия, так как для ее фиксации на картере применяют специальное кольцо, которое невозможно будет надеть обратно вслепую без демонтажа поддона.
Воспользуйтесь шомполом который можно соорудить из обычной проволоки, для того чтобы прочистить трубки. Вам следует проверить крышку сапуна и произвести прочистку ершика расположенного на входе патрубка. Он нужен для гашения пламени, образуемого при недостаточной степени компрессии.
После того как вы прочистите его, проведите проверку сапуна, которая не представляет особых сложностей. Вам надо запустить мотор, затем открутить маслозаливную пробку сама горловина должна быть заткнута с помощью ладони. Вы должны чувствовать, отсутствие давления.
Как почистить сапун своими руками — затем попросите помощника, чтобы он выжал педаль газа, и довел обороты двигателя до 3000-4000 и снова ладонью проверьте, есть ли давление. При этом должно чувствоваться небольшое давление. Если сапун забился, его чистка не дает результатов, проверьте кольца, возможно они залегли.
Далее начните проверку компрессии, которая показывает, в каком состоянии износ цилиндров и колец. Перед тем как начать его проверку вам следует обязательно прогреть силовой агрегат и подключить компрессометр. Если измеряемая величина будет недостаточная, надо принимать меры для устранения этих причин.
Технические характеристики ВАЗ 2106
Эксплуатационные характеристики ВАЗ 2106 шестеркаМаксимальная скорость: 150 км/ч Время разгона до 100 км/ч: 17.5 c Расход топлива на 100км по городу: 10.1 л Объем бензобака: 39 л Снаряженная масса автомобиля: 1035 кг Допустимая полная масса: 1435 кг Размер шин: 175/70 SR13
Характеристики двигателя
Расположение: спереди, продольно Объем двигателя: 1569 см3 Мощность двигателя: 75 л.с. Количество оборотов: 5400 Крутящий момент: 116/3000 н*м Система питания: Карбюратор Турбонаддув: нет Газораспределительный механизм: OHC Расположение цилиндров: Рядный Количество цилиндров: 4 Диаметр цилиндра: 79 мм Ход поршня: 80 мм Степень сжатия: 8.5 Количество клапанов на цилиндр: 2 Рекомендуемое топливо: АИ-92
Тормозная система
Передние тормоза: Дисковые Задние тормоза: Барабанные
Рулевое управление
Тип рулевого управления: Червячный редуктор Усилитель руля: нет
Трансмиссия
Привод: Задний Количество передач: механическая коробка — 4 Передаточное отношение главной пары: 4,1
Подвеска
Передняя подвеска: Двойной поперечный рычаг Задняя подвеска: Винтовая пружина
Кузов
Тип кузова: седан Количество дверей: 4 Количество мест: 5 Длина машины: 4166 мм Ширина машины: 1611 мм Высота машины: 1440 мм Колесная база: 2424 мм Колея передняя: 1365 мм Колея задняя: 1321 мм Дорожный просвет (клиренс): 170 мм Объем багажника: 345 л
Производство
Год выпуска: с 1976 по 2005
Модификации ВАЗ 2106
ВАЗ-21061 — двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, предусматривавшую оснащение особенными бамперами — алюминиевыми, без клыков, с накладками и законцовками из черного пластика.
ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.
ВАЗ-21063 — двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электровентилятором вместо приводимой ремнем крыльчатки (в вариантном исполнении допускался привод ремнём).
ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.
ВАЗ-21065 — модернизированная модификация с улучшенной комплектацией, выпускавшаяся в 1990 — 2001 гг. От базовой модели отличалась более мощным генератором, пятиступенчатой коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010), галогенными фарами, обивкой и подголовниками сидений, а также штатным наличием заднего противотуманного фонаря и электрообогрева заднего стекла. Комплектация 21065-01 оснащалась двигателем от модели 2103.
ВАЗ-21066 — экспортная модификация ВАЗ-21063 с правым рулем.
ВАЗ-21067 — сборки «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.
ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.
ВАЗ-21069 — автомобили изготавливались для спецслужб. Внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415.
ВАЗ-2106 «Турист» — пикап со встроенной в кузов палаткой, созданный по заказу технической дирекции. Проект был отвергнут головной дирекцией завода, а единственный серебристый экземпляр перекрасили в красный цвет и впоследствии использовали в качестве внутризаводской технички.
ВАЗ-2106 «Полседьмого» — единственный экземпляр, изготовленный по специальному заказу, поступившему от Л. И. Брежнева или кого-то из его окружения после демонстрации опытных ВАЗ-2107 высшему руководству СССР в 1979 г. Помимо экспортных бамперов, отличался сиденьями и решёткой радиатора от 2107, а также доработанным под ее установку капотом.
