Характеристики и технические параметры данной коробки передач
Итак, коробка передач ЯМЗ-236 обладает такими характеристиками:
| Вид | 5 ступеней, механическое управление, имеет синхронизаторы на 2–5 скоростях |
| Максимально возможный крутящий момент | 930 |
| Масса | 240 кг |
| Передаточные числа | 5,22-2,9-1,52-1,00-0,66 — для передачи с 1 по 5 соответственно; 5,22 — для заднего хода |
| Управление переключением | Рычаг или фланец |
| Фланец крепления карданного вала | Гладкий, имеет 8 болтов ISO 8667-T180 |
| Дополнительная мощность | 1. От шестерни промежуточного вала через картер. 2. От муфты, расположенной там же (устанавливается по дополнительному заказу) |
| Сфера применения | МАЗ, ЗИЛ |
Технические характеристики
Описание и характеристика МАЗ-5516А5:

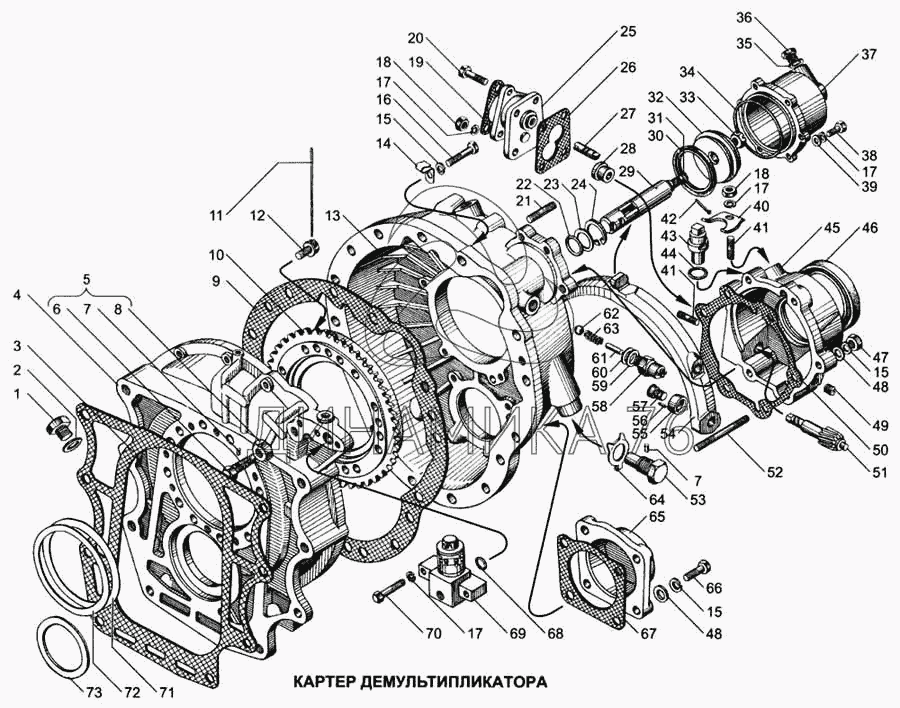

| Колесная база агрегата | 3,85+1,4 м |
| Расстояние дорожного просвета | 0,27 м |
| Колея по передним колесам | 1,97 м |
| Колея по задним колесам | 1,85 м |
| Размер шин | 12.00/R20 |
| Масса снаряженного автомобиля | 13 500 кг |
| Давление, оказываемое на переднюю ось | 7 000 кг |
| Давление на заднюю телегу | 26 000 кг |
| Тип двигателя | Турбированный |
| Модель мотора | ЯМЗ-6582 |
| Мощность силового агрегата | 330 лошадиных сил |
| Номинальная частота вращения коленчатого вала | 2 100 оборотов в минуту |
| Крутящий момент модели МАЗ-5516 | 1 800 Нм |
| Частота вращения на холостом ходу | 2 150 оборотов в минуту |
| Модель КПП | ЯМЗ-2381 |
| Количество передач | 10 |
| Передаточное число | 7,24 |
| Тип сцепного механизма | Фрикционное, сухое |
| Механизм рулевого управления | С пневматическим гидроусилителем руля |
| Межколесный блокиратор | Есть |
| Межосевой блокиратор | Есть |
| Давление в шинах транспорта | 6,5 кгс/см2 |
| Тип КПП | Пятиступенчатая, механическая |
| Масса | 33 000 кг |
МАЗ-5516 — технические характеристики также включают в себя такие показатели, как: расход топливной жидкости, параметры и грузоподъемные свойства.
Расход топлива
Средний расход топлива на 100 км составляет 30 л. Согласно рекомендациям автозавода, следует выбирать масляную жидкость в зависимости от сезона.
Характеристики и технические параметры данной коробки передач
Итак, коробка передач ЯМЗ-236 обладает такими характеристиками:
| Вид | 5 ступеней, механическое управление, имеет синхронизаторы на 2–5 скоростях |
| Максимально возможный крутящий момент | 930 |
| Масса | 240 кг |
| Передаточные числа | 5,22-2,9-1,52-1,00-0,66 — для передачи с 1 по 5 соответственно; 5,22 — для заднего хода |
| Управление переключением | Рычаг или фланец |
| Фланец крепления карданного вала | Гладкий, имеет 8 болтов ISO 8667-T180 |
| Дополнительная мощность | 1. От шестерни промежуточного вала через картер.
2. От муфты, расположенной там же (устанавливается по дополнительному заказу) |
| Сфера применения | МАЗ, ЗИЛ |
КПП ЯМЗ-236 имеет три вала: промежуточный, первичный и вторичный. Между собой они отличаются конструкцией и функциями.
Первичный стоит на двух шарикоподшипниках.

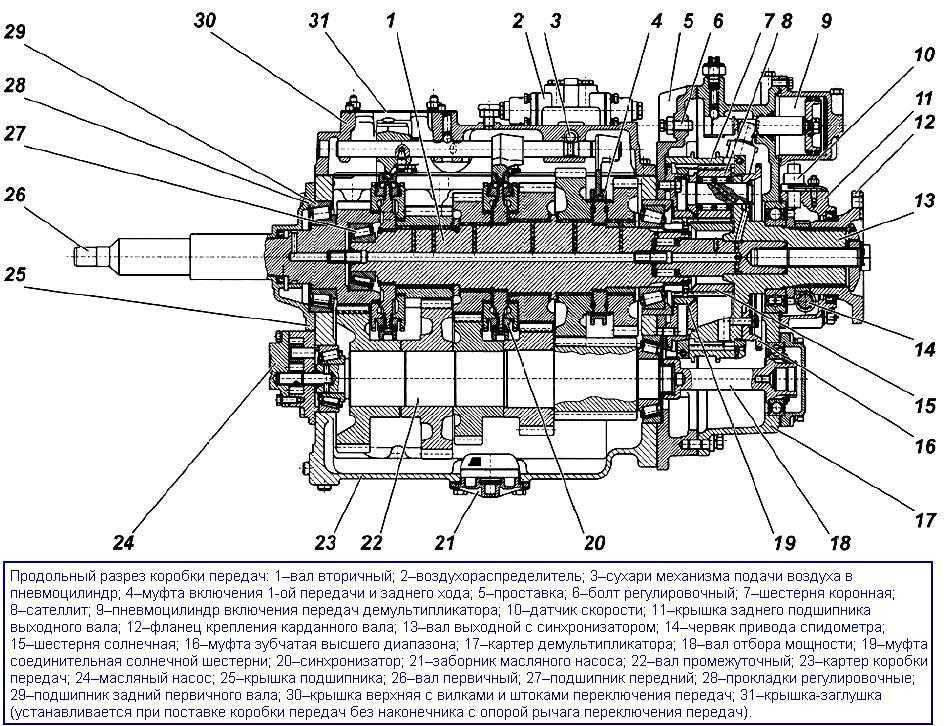

Продольный разрез коробки передач ЯМЗ-236
- Передний соединяется с коленчатым валом мотора. Внутри него находится специальная смазка (Литол-24) и уплотнительная манжета.
- Задний элемент надежно зафиксирован стопорным кольцом. Он не двигается.

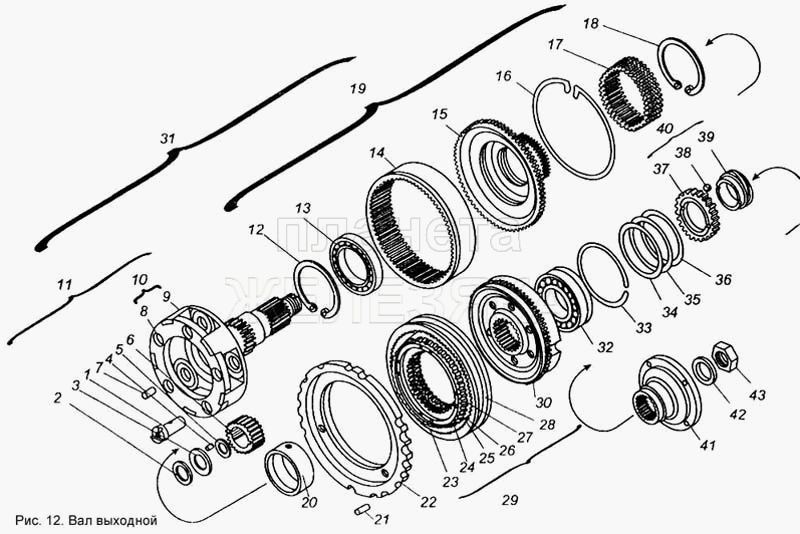

Вторичный вал крепится на роликовом подшипнике, который находится в первичном. Его задняя часть также закрепляется с помощью стопорного кольца. На нем находится фланец крепления.
Промежуточный вал крепится на паре подшипников. Только здесь раз они не шариковые, а роликовые. На его передней части оборудован паз для привода масляного насоса КПП.

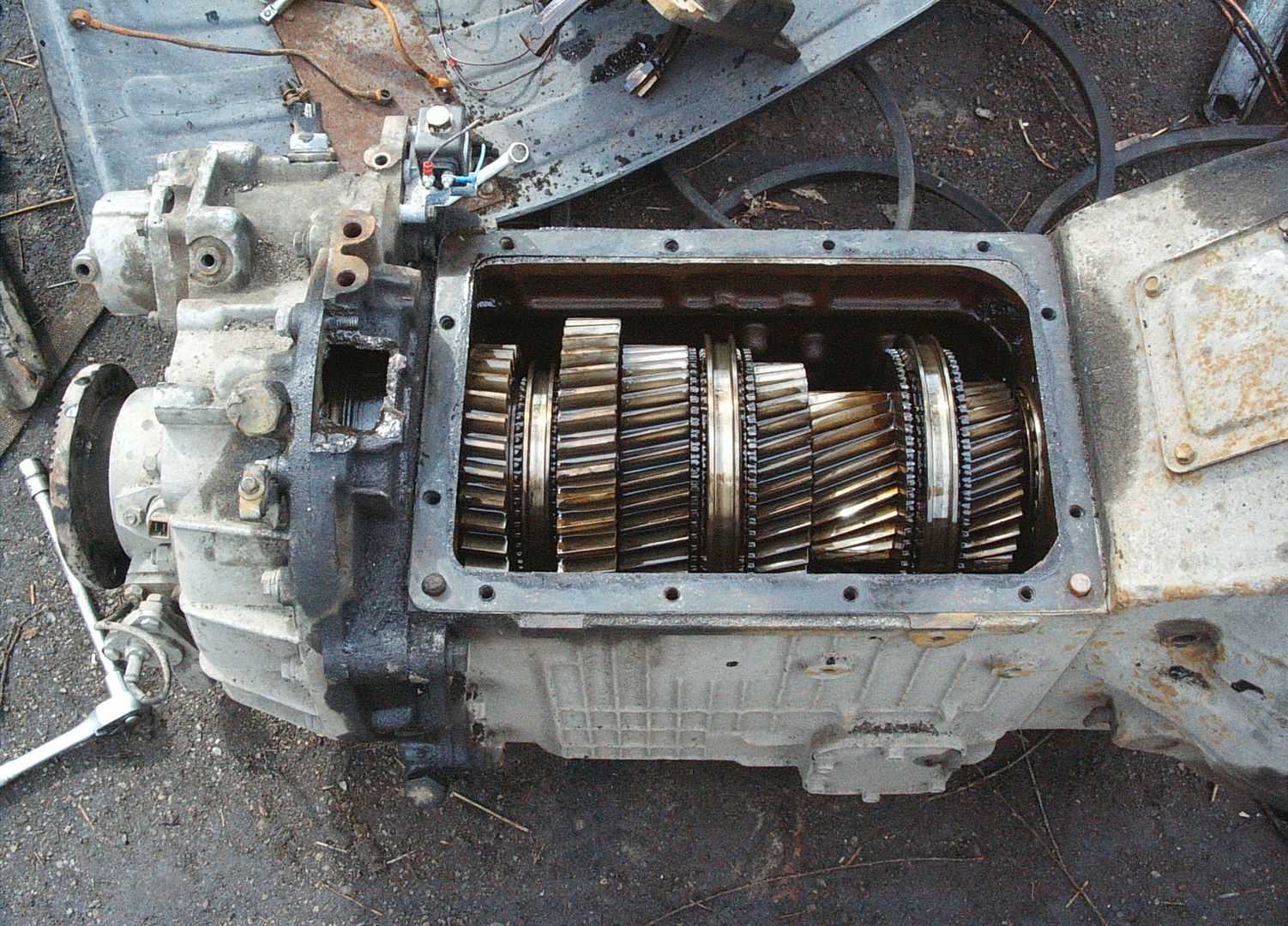

Все зубчатые колеса коробки передач ЯМЗ-236 снабжены особыми спиральными зубчиками. Исключением являются шестерни первой передачи, механизма переключения на задний ход КПП и забора мощности. Они снабжены прямыми зубьями.
Шестерня первой передачи ЯМЗ-236
Зубчатые колеса 2, 3 и 5 передач все время сцеплены друг с другом. Они закрепляются на подшипниках скольжения, которые отличаются от других не только конструкцией, но и покрытием и пропиткой.
Устройство дополнительных элементов
Чтобы скорости стали равными, в коробке передач ЯМЗ-236 вмонтирована фрикционная пара:
- конусное кольцо синхронизатора;
- конус, расположенный на зубчатом колесе.
В верхнюю крышку КПП вмонтирован механизм переключения. На нем есть специальные вилки, участвующие в движении кареток синхронизаторов и шестерней первой скорости и механизма заднего хода.
Схема стартера ЯМЗ-236
А также в конструкции есть защита от незапланированного включения сразу двух передач – система блокирования. Она состоит из таких элементов:
- штифт;
- 4 шарика.
Как только один из штоков начинает перемещение, шарики закрывают два других. Для защиты же от включения заднего хода предусмотрен пружинный предохранитель. Он же затрудняет включение 1 скорости.
Дополнительные параметры
К дополнительным характеристикам коробки передач ЯМЗ-236 можно отнести следующие параметры:
Поперечный разрез двигателя ЯМЗ-236
- Управление КПП ЯМЗ-236 происходит с помощью качающегося рычага. Это процесс имеет определенную схему.
- Система смазки у КПП отличается в зависимости от детали. Одна часть элементов смазывается под высоким давлением, а другая — разбрызгиванием.
- Маслозаборник КПП имеет сетку и магнит, позволяющие выполнять очистку масла от металлических примесей.
- В крышке вторичного вала расположен привод спидометра.
- Внутренняя часть картера КПП имеет сообщение с атмосферой. Это происходит благодаря сапуну.
Работа коробки в целом зависит от сцепления. При включении стартера сцепления коробка передач временно отсоединяется от мотора, чтобы потом произвести плавное переключение скорости.
