Стояночный тормоз: устройство и принцип работы

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика —  высокопрочная сталь.

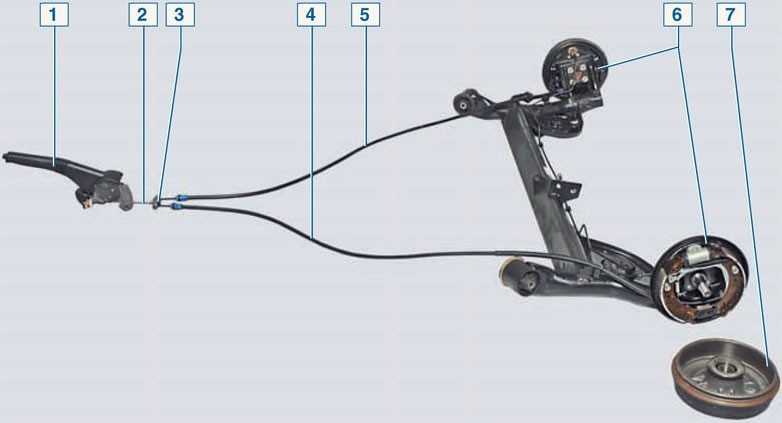

На схемах изображено устройство механического стояночного тормоза механического типа.

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

Принцип работы ручного механического тормоза с барабанными тормозами

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Функции стояночного тормоза

Стояночный тормоз в основном используется при длительных стоянках автомобиля с целью того, чтобы автомобиль не скатился по наклонной дороге. На крутых склонах рекомендуется использовать стояночный тормоз при длинных и коротких стоянках.

При выходе из строя основной тормозной системы также используется стояночный тормоз. Его можно спустить резко или медленно в зависимости от конкретной ситуации. Поэтому исправность ручного тормоза является залогом безопасного вождения и наличия второй запасной системы торможения на экстренный случай. На сегодняшний день ручной тормоз является важным элементом, который устанавливается в каждый автомобиль. И при прохождении очередного технического осмотра проводится проверка данного узла автомобиля.

Типы тормоза стояночного тормоза

Стояночный тормоз в зависимости от признаков можно разделить на несколько типов. По типу привода ручной тормоз делится на:

• механическую систему торможения;
• гидравлическую систему торможения.

В большинстве современных автомобилей используется в основном стояночный тормоз с механическим приводом. Он безотказный и не подводит в экстренных ситуациях. Что касается ручного тормоза с гидравлической системой, то он используется реже за счет более сложной конструкции.

Для запуска ручного тормоза с механической системой необходимо потянуть рукоятку на себя. В этом случае натянутся тросы, которые и заблокируют колесную базу и приведут к снижению скорости и торможению.

На автомобилях с автоматической коробкой передач используется ручной тормоз, который приводится в действие при помощи педали. Педаль ручного тормоза в такой автомобиле обычно располагается на месте педали сцепления в современных автомобилях и автомобилях более раннего выпуска.

В зависимости от типа привода ручной тормоз может быть барабанный, кулачковый или винтовой. Рычаг используется в барабанных тормозах, при натяжении троса он воздействует на тормозные колодки. Колодки прижимаются к барабану, и происходит торможение со снижением скорости. Существует и такой тип стояночного тормоза, который получил название трансмиссионного или центрального. При активации данного тормоза блокируются не колеса, а карданный вал. Все это приводит к снижению скорости и конечной остановке автомобиля.

Устройство стояночного тормоза

В основе стояночного тормоза лежит несколько основных элементов. Сюда относится механизм, при помощи которого тормоз приводится в действие. Это может быть педаль или рычаг. В каждом ручном тормозе имеются тросы, которые и воздействую на основную тормозную систему, и приводят к снижению скорости и торможению.

Ручной тормоз является надежным механизмом и ломается в редких случаях, но для повышения безопасности вождения необходимо проводить проверку технического состояния данного узла. Для проверки тормоза необходимо запустить двигатель, спустить ручной тормоз, включить первую передачу и спустить сцепление.

Ручной тормоз необходимо использовать во всех вышеописанных случаях, так как если не использовать ручной тормоз долго, это может привести к коррозии элементов и выходу из строя системы ручного торможения. Исправный ручной тормоз повышает безопасность эксплуатации автомобиля, снижает риски аварий. Поэтому в привычку каждого водителя должно войти не только постоянное использование системы ручного тормоза, но и регулировка и ремонт данной системы с целью предупреждения аварийных ситуаций.

Виды стояночного тормоза

По типу привода ручной тормоз подразделяется на:

• механический;
• гидравлический;
• электромеханический стояночный тормоз (EPB).

Тросовый привод стояночного тормоза

Наиболее распространен первый вариант благодаря простоте конструкции и надежности. Для активации ручника достаточно потянуть рукоятку на себя. Натянутые тросы заблокируют колеса и приведут к снижению скорости. Произойдет торможение автомобиля. Гидравлический ручник используется значительно реже.

По способу включения стояночный тормоз бывает:

• педальный (ножной);
• с рычагом.

Ножной стояночный тормоз

Ручник, приводимый в действие при помощи педали, используется на автомобилях с автоматической коробкой передач. Педаль ручного тормоза в таком механизме расположена на месте педали сцепления.

Различают также следующие виды привода стояночного тормоза в тормозных механизмах:

• барабанный;
• кулачковый;
• винтовой;
• центральный или трансмиссионный.

В барабанных тормозах используется рычаг, который при натяжении троса начинает воздействовать на тормозные колодки. Последние прижимаются к барабану, и происходит торможение.

При активации центрального стояночного тормоза происходит блокировка не колес, а карданного вала.

Также имеет место электрический привод ручного тормоза, где дисковый тормозной механизм взаимодействует с электродвигателем.

Почему следует затягивать ручник

Ручной тормоз – это рычаг, соединённый с тормозными колодками специальным гибким тросиком. Давайте разберём несколько моментов, почему автомобилистам стоит им пользоваться, даже если у вас автоматическая коробка передач.

Надёжность фиксации автомобиля

Если парковаться на горке, то возникает вопрос, что же лучше – «Паркинг» или традиционный ручной тормоз. Если фиксировать автомобиль в таком положении с помощью режима «Паркинг», то удар или раскачка может сломать стопор, и машина покатится под уклон.

Даже если никаких внешних воздействий не возникнет, знайте, что основная масса машины будет приходиться на стопор и шестерёнки, и они быстрее износятся. Ещё «за компанию» вы можете испортить механический привод блокиратора. Через какое время произойдут эти поломки – вопрос дискуссионный, но всё же лучше предупредить возможный ремонт и затянуть ручник на стоянке. Имейте в виду: чтобы поменять стопор, придётся полностью снимать коробку передач, вскрывать её и менять элемент.

Ручной тормоз более надёжен. Он специально создан, чтобы справляться с экстремальными нагрузками и держать машину даже под большим уклоном. Это конечно тоже момент относительный, и устраивать своему автомобилю «тест-драйв» ручника – не самая хорошая идея.

Идеальным вариантом будет следующий порядок действий и на уклоне, и на ровном месте: останавливаем автомобиль, выжимаем тормоз, затягиваем ручник, переводим селектор в режим P и только потом отпускаем тормоз и выключаем двигатель. Так ваш автомобиль будет зафиксирован надёжней всего, и с меньшими проблемами вы рискуете столкнуться. Чтобы съехать с уклона: нажимаем педаль тормоза, включаем двигатель, переводим селектор в режим «Драйв», и в последнюю очередь снимаем машину с ручника.

Защита от поломки АКПП

Ещё один аргумент, почему стоит предпочесть ручник режиму «Паркинг» — это защита АКПП от поломки, если в вас случайно въедет другой автомобиль. Если машина при ударе стояла на ручном тормозе, то ничего страшного произойдёт и его ремонт обойдётся вам намного дешевле, чем, если пострадает коробка-автомат (а ремонт АКПП это дорого).

Выработка привычки

Если вы предпочитаете АКПП механике и пересели на автомат всерьёз и надолго, не стоит брезговать ручным тормозом

Не исключено, что жизнь вас заставит пересесть на автомобиль с механической коробкой: ваш он будет или знакомого – не столь важно, но привычка затягивать ручник при остановке спасёт ваше и чужое имущество в самых непредсказуемых ситуациях

Тянуться к ручному тормозу — это всё же навык, которому учат в автошколах с младых ногтей, и не просто так.

Как проверить ручник

Перед тем как приступать к достаточно трудоемким работам по подтягиванию ручника, нужно проверить, действительно ли имеется в этом необходимость. Провести диагностику стояночного тормоза можно при помощи специального стенда в сервисном центре, но есть и «народные» методы.

Самый простой способ проверить ручник – это вывесить одно из задних колес автомобиля, поставить автомобиль на ручник и попытаться вручную покрутить колесо. Если колесо прокручивается, значит, стояночный тормоз неправильно работает и требуется, скорее всего, регулировка или замена троса.

Есть еще один способ проверить ручник автомобиля, но он более «жестокий» по отношению к тормозным колодкам автомобиля и другим элементам тормозной системы. Способ заключается в том, что автомобиль ставится на ручник, после чего включается первая передача и давится педаль газа в пол. Если ручник хорошо держит машину, она слегка дернится и сразу заглохнет.

Конструкция тросового привода

Устройство ручного тормоза данного типа, устанавливаемого на подавляющее большинство легковых авто, отличается простотой и предусматривает автономное включение, не зависящее от основной системы. Как функционируют штатные рабочие тормоза:

1. Водитель, нажимающий педаль в салоне, приводит в движение поршень главного гидроцилиндра.
2. Под воздействием поршня в трубках с несжимаемой жидкостью, проложенных ко всем колесам, создается давление.
3. Передаваясь рабочему цилиндру колеса, давление жидкости выдвигает поршни барабанного либо дискового тормоза. В первом случае колодки раздвигаются и силой трения останавливают вращение барабана. Во втором они плотно сжимают крутящийся диск.

Для стояночного затормаживания «ручник» использует штатные элементы – колодки, но раздвигает их собственным механическим приводом, состоящим из таких деталей:

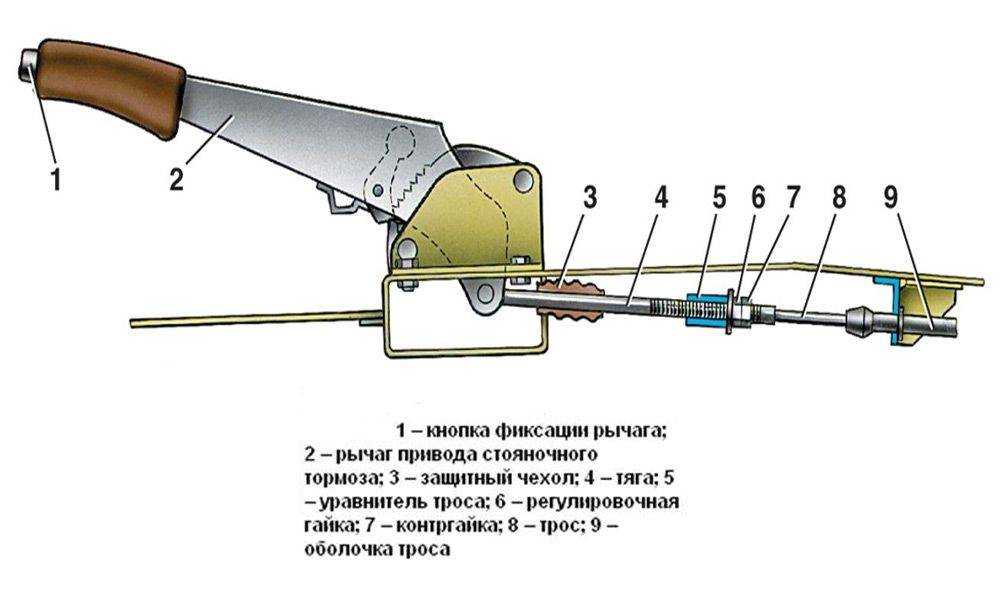

• упомянутый выше рычаг в салоне, оснащенный механизмом фиксации в разных положениях и кнопочным устройством разблокировки;
• главный трос, подключенный к рычагу и заканчивающийся кронштейном крепления либо дугообразной направляющей;
• вторичные тросы, соединенные с главным и подключенные к рычагам тормозных механизмов задних колес;
• регулировочные механизмы тросов (распорные втулки, гайки и пружины), кронштейны подвеса к днищу кузова;
• распорные планки между колодками.

Система тяг обычно прячется под днищем в углублении центрального тоннеля. Тросовые приводы оборудованы защитными кожухами, препятствующими возникновению коррозии. Как работает механический ручной тормоз:

1. Водитель поднимает рукоятку в салоне, которая автоматически защелкивается на выбранной позиции.
2. Тяга двигает основной трос вперед, а тот увлекает за собой вторичные приводы посредством крепежного кронштейна.
3. Рычаг внутри барабанного механизма поворачивается и раздвигает верхние концы колодок. Функцию автоматического регулирования принимает на себя распорная планка.
4. Когда водитель снимает авто с «ручника», пружины внутри барабанов откидывают рычаг назад и колодки сдвигаются. Одновременно пружина оттягивает в первоначальное положение тросовой привод.

Вышеописанный стояночный тормоз блокирует колеса с барабанными механизмами, установленные на задней оси. На автомобилях, оборудованных тормозными дисками, работает идентичный принцип: трос тянет за рычажок, который заставляет сжиматься колодки. Разница заключается лишь в расположении и форме рычага – на дисковых тормозах он ставится снаружи, позади ступицы.

В завершение хотелось бы напомнить, что стояночный тормоз – это одна из гарантий безопасности автомобиля, поэтому следить за его техническим состоянием крайне важно. Проверить всё ли с ним в порядке несложно – затяните ручник и, включив первую передачу, попытайтесь тронуться с места

В идеале машина должна заглохнуть, но если движение всё же началось, самое время обратиться в сервис для профилактики

Проверить всё ли с ним в порядке несложно – затяните ручник и, включив первую передачу, попытайтесь тронуться с места. В идеале машина должна заглохнуть, но если движение всё же началось, самое время обратиться в сервис для профилактики.

Стояночный тормоз является важным элементом в устройстве автомобиля. Его исправность повышает безопасность эксплуатации транспортного средства и снижает риск аварий. Поэтому необходимо регулярно проводить диагностику и обслуживание данного механизма.

Как поменять трос стояночного тормоза

Нередко происходит так, что никакие регулировочные манипуляции не приносит должного эффекта. Автомобиль всё также, не способен принять статичное положение на дороге с уклоном. В таком случае ничего не остается, кроме замены самого натяжного троса. Для этого:

1. Загоняем автомобиль на смотровую яму.

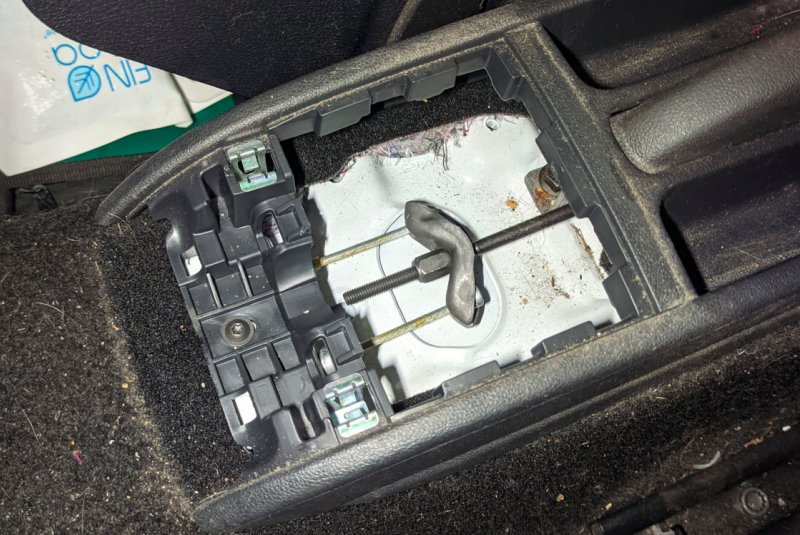

2. Снимаем пластиковую панель механизма в салоне машины.
3. Очищаем и после выкручиваем контргайку.
4. Демонтируем задние колеса, после тормозные барабаны, отворачивая колесные шпильки.
5. Снимаем колодку, а затем наконечник стояночного устройства.
6. Откручиваем болт, который закрепляет оболочку тросика.
7. Из оболочки изымаем втулки, после чего демонтируем и сам тросик.
8. Ставим новый тросик и устанавливаем ранее демонтированные элементы системы.

Плюсы и минусы

Это устройство обладает своими плюсами и минусами. Начнем с минусов:

• Доказано, что эффективность торможения этого типа механизмов немного ниже, чем у дисковых. Тормозной путь получается длиннее почти на 20%. Это обусловлено такими причинами: недостаточная площадь контакта, которую не обеспечивают даже два цилиндра и возникающее скольжение, которое вызвано проникшей в механизм пылью.
• Перегрев барабанов из-за отсутствия охлаждения, при торможении температура барабанов может подниматься до 6000 градусов.
• Сниженное значение предельной нагрузки, при высоком давлении может разорвать барабаны давлением жидкости.

Однако, не все так плохо, есть и неоспоримые преимущества у этого механизма:

• Закрытая конструкция позволяет получить хорошее тормозное усилие, и можно повысить поверхность трения сделав барабан шире и колодки тоже. Именно это обеспечило повсеместное применение такого механизма на всех грузовиках и автобусах.
• Степень стойкости к износу и продолжительность службы накладок увеличенная, что вызвано не столь сильным контактом трения, как у дискового тормоза.
• Хорошая защита от попадания внутрь грязи которой дисковый вариант не обладает.

Реферат патента 2007 года МЕХАНИЗМ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ СТОЯНОЧНОГО ТОРМОЗА АВТОМОБИЛЕЙ С БАРАБАННЫМИ ТОРМОЗАМИ

Изобретение относится к области автомобилестроения, а именно к барабанным тормозам. Механизм автоматической регулировки содержит разжимной рычаг, установленный на оси с возможностью качания. Ось качания закреплена на задней тормозной колодке. На разжимном рычаге на оси качания установлен распорный клин, который упирается в опору, закрепленную на передней тормозной колодке. Опора приварена к передней тормозной колодке. Пружина соединяет распорный клин и переднюю тормозную колодку и представляет собой две стальные пластины, причем расположение и форма пластин обеспечивает заклинивание и освобождение распорного клина. Техническим результатом является упрощение конструкции, а также улучшение технических характеристик механизма автоматической регулировки. 4 ил.

Характеристики [ править | править код ]

В простейшем барабанном тормозе с двумя колодками и общим толкателем колодки работают несимметрично, так как сила трения вклинивает одну из них между барабаном и толкателем, а вторую между барабаном и жёстким упором. Если на первой колодке тормозное усилие растёт пропорционально давлению толкателя, то на второй возрастает гораздо быстрее, хотя и нелинейно. При верхнем расположении толкателя и движении вперёд с усилением действует передняя колодка, которая называется набегающей в противоположность к задней, соответственно, вторичной тормозной колодке. Водителю достаточно легкого нажатия, чтобы набегающая колодка коснулись барабана, после чего эффект «затягивания» начинает работать как своеобразный «усилитель». Для повышения эффективности, барабанные тормоза могут оснащаться симметричной парой толкателей, связанных через жёсткую тягу или гидравлически: эффективность такого тормоза повышается за счёт «затягивания» обеих колодок вслед за барабаном. Контролировать торможение становится сложнее, но замедление значительно увеличивается, а необходимое усилие на педали или ручке тормоза уменьшается. Данный момент был весьма серьёзным плюсом до внедрения усилителей тормозов, так как на дисковых тормозных механизмах такого эффекта нет (тормозной диск вращается в направлении, перпендикулярном к направлению действия тормозного усилия). С появлением вакуумных гидроусилителей тормозов более важным моментом стала пропорциональность замедления усилию на педали, что позволяет более точно контролировать торможение — сейчас барабанные тормоза если и применяются, то по другим причинам, а конструкции с парой толкателей фактически не используются.

Тюнинг гидравлической системы

Гидравлический привод используется в большинстве современных машин. Простое и надежное устройство, минимум сложных и ломких деталей, позволяют оставаться в строю даже в век электронных вычислительных и управляющих блоков, заменивших многие механические элементы в конструкции автомобиля. Простая схема включает в себя:

1. главный тормозной цилиндр;
2. расширительный бачок;
3. регулятор давления;
4. два тормозных контура, для передних и задних колес транспорта.

При нажатии на педаль, в системе создается давление, передающееся на тормозные цилиндры, расположенные в колесах, которые прижимают колодки к поверхности дисков или барабанов. Разблокировка при снятии давления выполняется при помощи возвратного механизма.

Схема работы гидравлического ручника станет яснее после просмотра следующего видео.

Многие автолюбители, недовольные тем, как работает механический привод стояночного тормоза, решаются на модификацию основной тормозной системы. Гидравлический ручной тормоз устанавливается на контур, обслуживающий механизмы задних колес. Все элементы механического привода безжалостно удаляются.

По внешнему виду ручной тормоз, используемый для проведения модификации, практически не отличается от механического «собрата». Та же рукоять с кнопкой разблокировки, тот же храповой механизм, но вместо центрального троса – гидроцилиндр, мало чем отличающийся от ГТЦ основной системы.

Внешний вид ручного гидравлического тормоза.

Теперь давление в тормозном контуре, отвечающем за задние колеса автомобиля можно создать не только совместно с передним контуром, как происходит при штатном срабатывании основной системы, но и затянув рукоять ручного стояночного тормоза.

Схема установки ручного тормоза в гидравлическую систему автомобиля ВАЗ.

Основное преимущество модификации такого рода заключается в простоте обслуживания. Гидравлический привод стояночного тормоза работает без уравнителя усилий на правом и левом колесе. Согласно закону Паскаля, описывающему поведение жидкости в сообщающихся сосудах, давление во всех точках тормозного контура будет одинаковым.

Основной недостаток – снижение надежности системы в целом. Механический привод стояночного тормоза работал независимо от гидравлической рабочей тормозной системы. Теперь же, пробой контура и потеря жидкости, грозит оставить автомобиль без средств экстренной остановки.

Как правильно эксплуатировать

Сразу после посадки в автомобиль, необходимо проверить положение рычага ручного тормоза. Также следует проверять его перед любым стартом, на ручнике ездить нельзя, поскольку это приводит к перегрузкам двигателя и быстрому износу элементов тормозной системы (диски, колодки).

Что касается постановки на ручник автомобиля в зимнее время года, то эксперты делать этого не рекомендуют, поскольку это может привести к блокировке колёс и невозможности движения. Растопленный снег, грязь, налипшие на колёса ночью может приморозить, колодки примерзают к дискам или барабану

Если применять силу, то можно повредить систему, требуется прогрев колёс паром, кипятком или осторожно паяльной лампой

В автомобилях, оснащённых автоматом, стояночный тормоз также следует использовать, несмотря на наличие режима «паркинг» у коробки. Это позволит снизить нагрузки на механизм блокировки вала, также обеспечит жёсткое удержание авто на месте, иногда в ограниченном месте можно случайно наехать на соседний автомобиль.

Стоимость профессиональной регулировки

Обращаться в автосервис или нет, каждый автомобилист решает для себя сам. Если ручник совершенно не держит машину, проблема может крыться в неправильной регулировке. Обратившись в автосервис, от клиента потребуют не менее 300-500 рублей за такую процедуру. В столичных СТО цены и вовсе находятся на уровне 1000 рублей.

И что в такой ситуации делать, нужно определяться заранее. Самостоятельно отрегулировать тросик ручника вовсе не сложно. Если проблема кроется в его обрыве и нужна замена, тогда более рациональным решением станет отдать машину в сервис, где специалист сможет натянуть новый качественный тросик ручника.

Если вы решили самостоятельно решить вопрос с регулировкой, не лишним будет ознакомиться с инструкцией.

Как же работает этот электронный ручник?

Электронный ручник (EPB) работает при помощи отдельного специального  электронного блока управления стояночным тормозом. В некоторых моделях автомобилей, в зависимости от производителя, этот электрический стояночный тормоз работает как часть функции системы контроля устойчивости.

Так что этот электронный ручник активирует электрическую систему гидравлики задней тормозной системы, в отличие от классического ручного тормоза, который использует у себя гидравлически-механическую систему. То есть, в современном автомобиле, оснащенным электронным ручником, задние тормоза активируются при помощи электричества.

В зависимости от типа, модели и марки автомобиля водитель, чтобы поставить автомобиль на электронный ручник, просто берет и смещает данный переключатель в сторону или нажимает на соответствующую кнопку в салоне машины, вот и все.

Далее кнопка или переключатель посылает сигнал блоку управления ручным тормозом, который в свою очередь передает сигнал на задние колеса, для включения гидравлически-электрических суппортов. В итоге автомобиль с помощью простого нажатия кнопки или перемещения рычажка ставится на ручник.

Чтобы выключить электронный стояночный ручной тормоз водитель в ином порядке передвигает переключатель в обратное положение или также снова нажимает на кнопку электронного ручника («Р») на панели, и тормозная система машины тут-же отжимает задние тормозные суппорта. Как видите друзья, все очень просто.

Уход за барабанной тормозной системой

Основными элементами устройства являются колодки и тормозные цилиндры. Главной заботой автовладельца становится своевременная замена износившихся фрикционных элементов, осмотр и ремонт испорченных ТЦ, регулировка зазоров внутри барабана и настройка стояночного тормоза.

https://youtube.com/watch?v=Vwr4PRGzSnc

О необходимости замены колодок говорит их истончение до критических показателей 0,8-1,6 мм. Определить степень износа поможет специальное сервисное отверстие, расположенное на внутренней стороне щита.

В случае утечки тормозной жидкости и/или завоздушивания гидросистемы педаль тормоза может стать мягкой, «проваливаться». В таком случае необходимо прокачать тормоза.

Регулировка

Под регулировкой барабанных тормозов понимают в основном настройку необходимого зазора между накладками колодок и стенкой барабана.

Но в некоторых случаях устройство заклинивает и настройку производит вручную. Лучше доверить это дело профессионалам, но в общих чертах процесс выглядит так:

1. Снять барабаны с колес.
2. Вскрыть его.
3. Проверить зазор. Если надетый на колодки барабан болтается, то это означает, что зазор слишком большой.
4. Механизм подводки регулируется вручную. Для работы используют две длинные отвертки. Колесико подкручивают, сжимая и разжимая колодки. При каждом сжатии и разжатии колесико продвигается на один зубчик. Если этого не происходит, то следует снять и прочистить все элементы устройства.
5. Раздвинув регулятор на 4-5 зубцов, вставить колодку в барабан. Дернув «ручник», центрировать колодки и снова снять барабан.
6. Если зазор надо уменьшить, требуется повторить процедуру.
7. В отрегулированном варианте колодки должны входить в барабан с трудом, но при установке в рабочее положение колесо идет легко.

Настройка стояночного тормоза производится прокруткой регулировочной гайки, находящейся на распорной планке, пока колесо вращается. Прокручивание продолжается до полной остановки колеса, а затем гайка отворачивается в противоположную сторону от 3 до 5 раз в зависимости от рекомендаций производителя.

Стоимость обслуживания

Цены на услуги станций технического обслуживания зависят от марки автомобиля, сложности работы, а также региона.

Примерные расценки в Москве можно посмотреть в таблице.

Услуга	Цена, руб.
Комплексная работа при замене комплектующих на задние барабанные механизмы	3000
Профилактика тормозной системы	2000
Замена колодок	От 1600
Регулировка ручника	От 400
Замена ТЦ	1500
Удаление воздуха	1200
Замена тормозной жидкости	От 800
Чистка и смазка тормозных механизмом	от 1000
Диагностика системы	600

Механический стояночный тормоз

Такой тормоз предполагает жесткую механическую связь между рычагом в салоне и задними тормозными колодками. Его можно встретить на большинстве автомобилей среднего и экономкласса. Вот что есть в системе.

Рычаг управления с храповым механизмом или педаль. Чаще всего — в салоне на центральной консоли, хотя бывают машины с педалью стояночного тормоза. Обычно она намного меньше других педалей и располагается в пространстве ног водителя, в левом углу. Храповый механизм удерживает рычаг во включенном состоянии. На конце есть кнопка: она позволяет разблокировать рычаг и отпустить тормоз.

Если в машине педаль, есть рычаг выключения ручника. В некоторых случаях нужно еще раз нажать на педаль, и она отойдет назад. От храпового механизма через отверстие в салоне на днище выходит тяга, на которую крепится трос.

Сеат Ибица 2023 года, рычаг стояночного тормоза

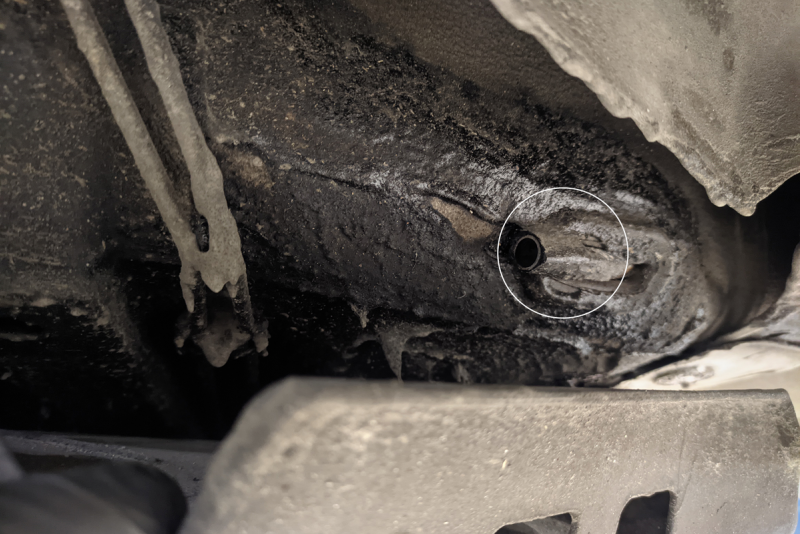

Трос ручника. От тяги на днище сначала идет один трос, на конце которого располагается коромысло и резьба с гайками для регулировки. На коромысло крепятся еще два троса — по одному на колесо.

Тормозной механизм стояночного тормоза. В барабанных тормозах ручник задействует те же тормозные колодки, что и рабочая тормозная система. На одной из колодок есть специальная лапка, на которой закреплен трос. Когда водитель тянет рычаг, трос тянет за собой эту лапку, она упирается в распорную пластину и прижимает колодки к барабану.

Это самая простая реализация стояночного тормоза, из дополнений к обычным тормозам — только трос и лапка на колодке. Механизм самоподвода обычно установлен на распорной пластине. Если его нет, стояночный тормоз следует периодически регулировать, от этого зависит и работа основных тормозов.

Если на задней оси дисковые тормоза — все немного сложнее. Стояночный тормоз реализован либо в тормозном суппорте, либо в виде барабанного тормоза внутри тормозного диска.

В тормозных суппортах с приводом ручного тормоза есть специальный флажок, на котором крепится трос ручника. Флажок соединен с винтом внутри тормозного цилиндра. В тормозном поршне установлена втулка с ответной резьбой и специальной муфтой, которая позволяет поршню передвигаться как при нажатии на тормоз, так и при вращении винта, когда включают ручник.

Такое решение усложняет конструкцию задних тормозных суппортов и процедуру замены колодок: поршень надо не просто вдавить, но при этом и вкрутить. С другой стороны, конструкция тормозных дисков и колодок остается простой без дополнительных механизмов и не требуется регулировка: при работе основных тормозов колодки подводятся сами.

Если задние тормоза дисковые и суппорта такие же, как спереди — без флажка и возвратной пружины, — значит, ручной тормоз работает за счет колодок барабанного типа. Тормозной диск выступает в роли барабана. Ступица тормозного диска в этом случае становится больше: внутри размещаются барабанные колодки ручника. Ротор диска, тормозной суппорт и колодки в этом случае маленькие. Места мало, поэтому в такой конструкции редко устанавливают механизм самоподвода.

Тем не менее колодки работают только при активации стояночного тормоза, почти не изнашиваются, поэтому регулировать такой ручник хоть и нужно, но не часто.

Устройство стояночного тормоза

Схема стояночного тормоза

К основным элементам ручника относятся:

• механизм, приводящий тормоз в действие (педаль или рычаг);
• тросы, каждый из которых воздействует на основную тормозную систему, приводя к торможению.

В конструкции тормозного привода ручника используются от одного до трех тросов. Схема из трех тросов наиболее популярна. Она включает в себя два задних троса и один передний. Первые соединены с тормозными механизмами, второй – с рычагом.

Тросы соединяются с элементами стояночного тормоза за счет регулируемых наконечников. На концах тросов расположены регулировочные гайки, позволяющие менять длину привода. Снятие с тормоза или возвращение механизма в первоначальное положение происходит за счет возвратной пружины, находящейся на переднем тросе, уравнителе или непосредственно на тормозном механизме.

Конструкция и ремонт ручного тормоза ГАЗ-66, ГАЗ-53

На автомобилях установлен колодочный ручной тормоз барабанного типа с механическим приводом.

По конструкции тормоза одинаковые и отличаются только расположением крепежных отверстий на щитах и приводами.

Устройство тормоза автомобиля ГАЗ-66 и его привод показаны на рис. 1.

Техническое обслуживание ручного тормоза

Регулировка зазоров между накладками и тормозным барабаном. По мере износа фрикционных накладок тормозных колодок зазор между накладками и тормозным барабаном восстанавливают подвертыванием регулировочного винта.

Регулировать тормоза автомобиля ГАЗ-53А рекомендуется в такой последовательности.

Вывесить при помощи домкрата заднее колесо (одной из сторон).

Поставить рычаг тормоза в крайнее переднее положение.

Завернуть регулировочный винт тормоза так, чтобы тормозной барабан от усилия рук не проворачивался.

Отпустить регулировочный винт настолько, чтобы барабан свободно вращался.

Если после указанной регулировки ход рычага будет все еще велик, то необходима регулировка привода тормоза. Для этого надо:

— завернуть регулировочный винт тормоза так, чтобы тормозной барабан от усилия рук не проворачивался;

— отрегулировать длину тяги регулировочной вилкой до совпадения отверстий в вилке с отверстием в рычаге, выбрав все зазоры в соединениях;

— увеличить длину тяги, отвернув регулировочную вилку на 2—3 оборота. Затянуть контргайку вилки, вставить палец (головкой кверху) и зашплинтовать;

— отпустить регулировочный винт настолько, чтобы барабан свободно вращался. При правильной регулировке ход рычага должен быть на 3—5 зубцов.

Регулировка тормоза автомобиля ГАЗ-66 аналогична регулировке тормоза автомобиля ГАЗ-53А.

При регулировке рычаг включения заднего моста и понижающей передачи поставить в нейтральное положение. Отключить передний мост и отпустить вытяжной стержень в крайнее нижнее положение.

При правильной регулировке стержень привода должен вытягиваться на 10—15 зубцов.

рис. 3

Ремонт ручного тормоза

Разборку и сборку ручного тормоза следует выполнить так.

1. Отсоединить передний конец карданного вала и рычаг привода от тяги.

2. Снять барабан.
