Датчик фаз на ваз 2114 8/16 клапанов - как проверить, замена

Замена датчика положения распределительного вала

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
Установка нового датчика выполняется в обратной последовательности.
Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно

Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Причины сбоя

Довольно часто причиной ошибки Р0340 на моделях ВАЗ является сам датчик (ДПРВ). Со временем у него разрушаются внутренние контакты. Но иногда сбой возникает вследствие других причин, таких как:

Износ шкивов распредвала (появление люфтов).
Перескочил ремень ГРМ на 1–2 зуба.
Окислились провода на колодке питания.
Обрыв провода или замыкание в цепи.
Произвольно отсоединился штекер.

Очень часто ошибка Р0340 появляется на моделях ВАЗ Калина. Машина просто отказывается ехать без перегазовок. Здесь нередко виной выступает сам контроллер, расположенный под радиатором отопления, где его банально заливает охлаждающей жидкостью (тосолом, антифризом) при разгерметизации. Мастера уже знают: если «мозги» промыть и высушить, то неисправность пропадает и Калина снова поедет.

Датчик фаз ДФ ВАЗ 2114, ВАЗ 2115 неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик фаз ВАЗ 2114, ВАЗ 2115 один из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.

Хочется сразу сказать, что ДФ стоит и на других марках ВАЗ, типа десятка, Калина, Приора и так далее, просто в этой статье мы рассматриваем его описание на примере этих моделей.

Датчик фаз (ДФ) ВАЗ 2114

Этот датчик определяет положение распредвала. Его ещё называют ДПРВ. ДФ устанавливается на 16 клапанные агрегаты ВАЗ и на восьми клапанные с норами токсичности ЕВРО-3, поскольку он экономить топливо.

Для любителей истории, датчик фаз начали устанавливать в массовом производстве на заводах ВАЗ с 2007 года.

Для чего нужен датчик фаз (ДФ)?

Перед тем, как рассказывать о ремонте, нужно узнать, для чего нужен этот датчик. Он определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт.

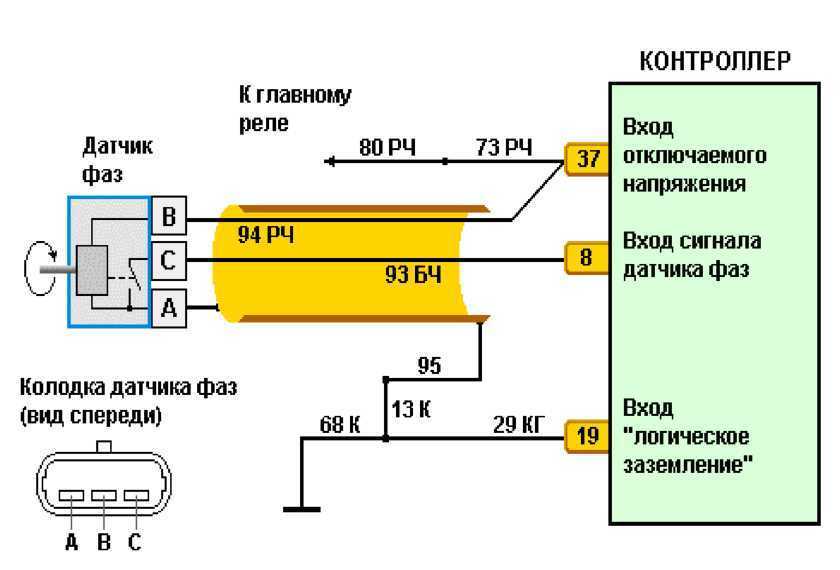

Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Когда он не работает, топливо может подаваться одновременно на два цилиндра. При поломке бортовой компьютер выдает ошибку 0340 или 0343, что свидетельствует о неисправности датчика фаз.

Также могут наблюдаться такие признаки:

При вращение стартера четыре, пять секунд движок запускается и загорается лампочка проверить движок (check engine). Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
Довольно прилично увеличивается расход топлива, процентов на 15.
Не работает режим самодиагностики.
Падает динамика двигателя.

Неисправности датчика фаз определить в домашних условия трудно. Так что его диагностику нужно проводить на специальных СТО, поскольку оборудование для его диагностики стоит достаточно дорого.

Как заменить датчик фаз ВАЗ 2114, самостоятельно.

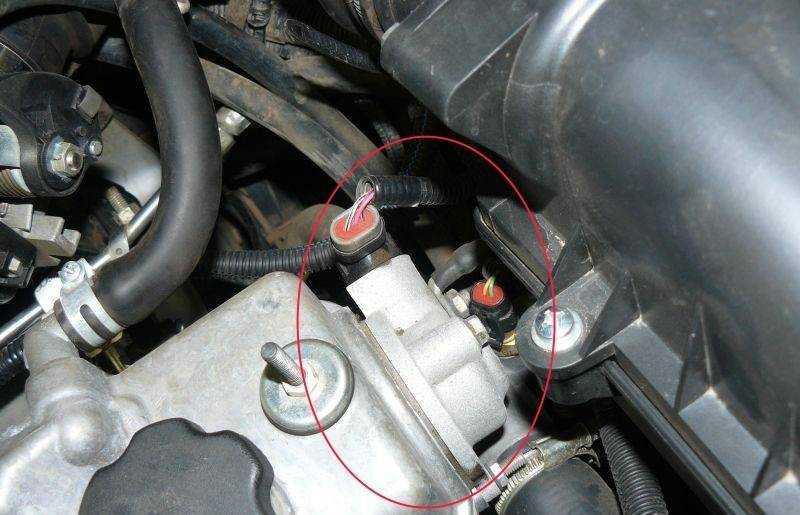

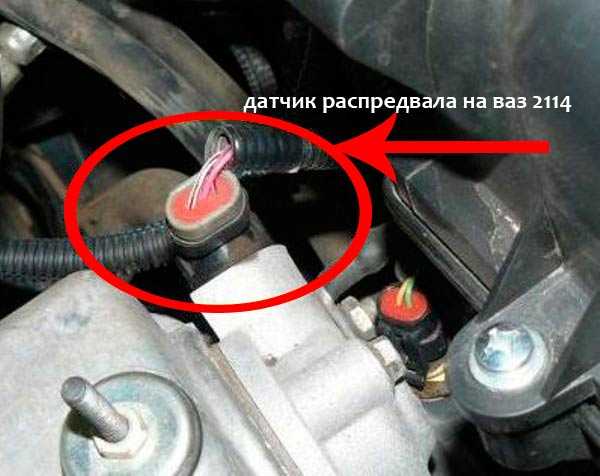

А вот его замена – очень легкая работа. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Вот и все работы вышло, как говорится на десять минут. Да цена самого датчика лежит в пределах 15 долларов в зависимости от регионов.

Методы устранения

Чтобы правильно найти проблему и устранить ее, автомобилисту стоит необходимо обладать знаниями в конструкции двигателя и его систем, а также иметь инструментарий. Весьма незаменимым элементом, является время и руки, растущие из нужного места. Итак, теперь можно приступить к разбору процессов направленных на устранение неполадки.

Датчики и ЭБУ

Многие механики по ремонту автомобилей рекомендуют перед тем, как лезть в механическую часть проверить программное обеспечение и измерители, которых в современных автомобилях достаточно много.

Так, для начала стоит подключиться к электронному блоку управления двигателем и провести диагностику при помощи специального программного обеспечения. Владельцу транспортного средства потребуется кабель USB-машина, который называется K-line или OBD II, планшет и соответствующее ПО.

После подключения и определения автомобильного оборудования стоит провести диагностические операции. Если выявлена программный сбой, его необходимо удалить и восстановить работоспособность системы.

Какие датчики отвечают за нормальную работоспособность мотора, а также их выход со строя может привести к троению силового агрегата:

Регулятор холостого хода. Если этот измеритель выходит со строя, то двигатель троит на холодную. В таком случае, мотор будет не только троить, но и плохо заводиться.
Датчик массового расхода воздуха. Достаточно дорогая деталь в любом автомобиле. Зачастую, она не выходит со строя, а засоряется измерительная сеточка. Для восстановления работы необходимо почистить сеточку.
Датчик положения коленчатого вала. Измеряет количество оборотов двигателя, чем регулирует подачу количества топливной смеси.
Датчик температуры охлаждающей жидкости влияет на работу системы косвенно, но может повлиять и создать искусственное троение.

Топливо, а также компоненты его подачи

Неотъемлемым элементов образования воздушно-топливной смеси является — горючее. Так, недостаточно его количество приводит к образованию бедной смеси, а вот большое — к богатой, которая может заливать систему.

Первое с чего необходимо начать диагностику является — насос и фильтр. Засоренность элементов может привести к недостаточному количеству горючего поступающего на форсунки. Бензиновый насос находится под задним диваном, куда достаточно просто достаться, а вот фильтрующий элемент крепится на днище за правым задним колесом.

Форсунки — это топливный элемент, который совершает распыление топлива. Засоренность данного узла влияет на количество впрыскиваемого горючего в камеры сгорания. Поэтому, необходимо проводить диагностику довольно часто. Делается это при помощи специального стенда. В случае необходимости стоит заменить элементы.

Воздух

Элементы подачи воздуха достаточно важные, поскольку они влияют непосредственно на образование воздушно-топливной смеси. Так, засоренность дроссельной заслонки или ее подклинивание заставит автомобиль задыхаться, что проведет к эффекту троения или он будет глохнуть. Чтобы очистить данный узел необходимо демонтировать всю дроссельную заслонку. Очищается деталь при помощи жидкости для чистки карбюраторов.

Немаловажным элементом является воздушный фильтр. Если его давно не меняли или он засорился раньше времени, то может создаваться эффект троения. Чтобы устранить неисправность необходимо заменить грязную деталь, на чистый новый элемент.

Искрообразование

Последний узел, который участвует в нормальной работоспособности двигателя, является искрообразователь. В состав этого узла входят: свечи зажигания и высоковольтные провода.

Зачастую, из-за неправильной работы системы впрыска свечи зажигания либо прогорают или будут залиты бензином, что не дает возможность нормально поджигать топливо, поскольку между контактами нет пространства.

Чтобы диагностировать и устранить неисправность нужно выкрутить элементы. Для этого следует снять наконечники высоковольтных проводов со свечей. А далее, при помощи свечного ключа выкрутить элементы. Так, осмотрев каждую свечу можно определить, в каком она находится состоянии.

С высоковольтными проводами все проще. Их стоит демонтировать с подкапотного пространства. Для этого отсоединяем наконечники со свечей, а затем с катушки зажигания. Проверяются элементы при помощи мультиметра. На тестере необходимо поставить «промер» сопротивления и замерить каждый проводок. Показатель должен быть в районе 5 оМ. Если отклонение слишком большое, то провод подлежит замене.

Причины неисправности

Основной причиной неисправности датчика фаз является его естественный износ, который происходит со временем для любой детали. В частности, из-за воздействия высокой температуры от двигателя и постоянной вибрации в корпусе датчика повреждаются его контакты, может размагнититься постоянный магнит, повредиться сам корпус.

Другой главной причиной — проблемы с проводкой датчика. В частности, питающие/сигнальные провода могут быть оборванными, из-за чего на датчик фаз не подается напряжение питания, либо с него не приходит сигнал по сигнальному проводу. Также возможен вариант поломки механического крепления на «фишке» (так называемое «ухо»). Реже возможен выход из строя предохранителя, отвечающего, в том числе за питание датчика фаз (у каждой конкретной машины он будет зависеть от полной электросхемы автомобиля).

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

P0340 — отсутствует сигнал определителя положения распредвала;
P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

https://autovaz-2114.ru/electrical-equipment-in-the-car/oshibki-datchika-faz-na-vaz-2114-vyyavlyaem-neispravnosti-proveryaem-i-zamenyaem-datchik/
https://vaz-2114.info/priznaki-neispravnosti-datchik-faz-na-vaz-2114-8-klapanov/
https://provaz2114.ru/elektrika/datchik-faz-na-vaz-2114-8-16-klapanov-kak-proverit-zamena.html
https://carfrance.ru/kak-proverit-datchik-raspredelitelnogo-vala-vaz-2114/
https://m.etlib.ru/blog/1182-neispravnosti-datchika-faz

Дополнительные советы по проверке

Вольтметр – оптимальный прибор, позволяющий справиться с данной задачей. Представляем несколько вариантов решения задачи.

Первый способ

На блоке питания по вольтметру V1 выставляем напряжение, равное 13,5 В (допустимо колебание в 0.5 В). Не менее 0,9 единиц должно составлять напряжение на контакте В датчика. Далее:

Специальную пластину подносим к торцу датчика.
Должно произойти срабатывание устройства. Это легко определить, посмотрев на часть B. Минимально необходимое значение после этого – 0,4 В.

Напряжение надо измерить повторно, убрав пластину от торца. Оно должно измениться до уровня минимум 0,9 Uпит.

Какие ещё есть решения

Второй способ похож на первый. Только от пластины требуются определённый размеры. Толщина – 0,5 миллиметра, длина – минимум 80 миллиметров, ширина – не менее 20. Пластина помещается в щель корпуса. После чего приступают к тем же измерениям, что и раньше.

Детальная инструкция по замене датчика фаз на автомобилях ВАЗ — здесь:

Итоги

После демонтажа всегда рекомендуется проводить визуальный осмотр старых устройств. Металлическая пыль, намагниченная на поверхность за время использования, может быть причиной поломок. Если её удалось обнаружить, то поверхность устройства протирается сухой тряпкой. Если приспособления снова работает, но бортовой компьютер продолжает показывать ошибку – замена неизбежна.

Новый датчик устанавливается так же, только в обратном порядке. В любом случае, даже самостоятельное выполнение работы займёт максимум 10-15 минут. Замена датчика так же предполагает использование простой методики.

Главное – начинать замену датчика фаз с отключения электропитания. Память блока управления сбрасывает при этом всю хранящуюся информацию. Если этого не сделать, то работа устройства продолжится, что приводит к дополнительным ошибкам. Нормальная работа приспособления начинается только спустя несколько запусков двигателя. После установки нового устройства лампа «Чек» гореть не должна. Это значит, что монтаж проведён правильно, без нарушений. И можно продолжать эксплуатировать автомобиль в обычном режиме.

Замена прибора

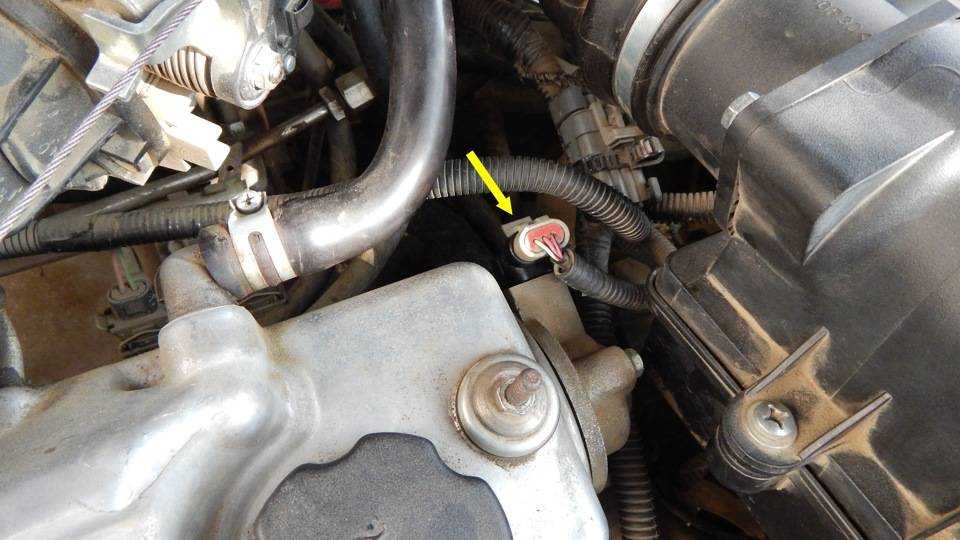

Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.

Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.

Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.

Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.

Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.

Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.

Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.

Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.

Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.

Почему пропало давление масла ВАЗ?

Как сделать силовой бампер на Ниву?

Это интересно: Что такое гидромеханическая коробка передач

Как заменить датчик распредвала на ВАЗ 2115: подробная инструкция

Процедура замены неисправного датчика на другую деталь крайне проста и не потребует наличия специализированного оборудования или профессиональных навыков. Для замены контрольного элемента потребуется только торцевой или гаечный ключ на «10», а также до 10 минут свободного времени. Алгоритм замены датчики осуществляется по следующему сценарию:

В первую очередь необходимо обесточить систему транспортного средства – для этого достаточно отключить минусовую клемму от аккумуляторной батареи. При этом требуется помнить, что память блока управления двигателем будет сброшена до заводских показателей – если показатели не сбросить, то новый датчик будет барахлить и нормально заработает только спустя несколько запусков двигателя;

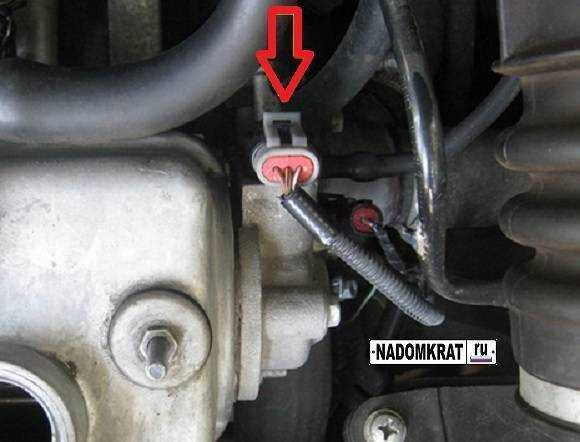

Далее находим непосредственно сам датчик положения распредвала. Деталь будет находиться в торце головки блока цилиндров вблизи воздушного фильтра двигателя;
Теперь с помощью гаечного ключа откручиваем фиксирующие хомуты и демонтируем индикационный прибор, после чего зачищаем посадочные места от следов герметика;
Затем можно устанавливать новую деталь, предварительно обработав места контакта прибор новым слоев герметика. При этом после нанесения нового состава желательно выждать до 5-10 минут;
После установки нового датчика подключаем аккумуляторную батарею и проверяем работоспособность датчика.

Проверить правильность установки прибора достаточно легко – достаточно посмотреть на контрольный чек и плавность работы холостого хода двигателя. Если на щитке приборной панели пропал значок контрольного чека, а двигатель исправно завелся и постепенно выходит на рабочую температуру – то процедура обслуживания была выполнена успешно.

Современные российские автомобили оборудованы множеством электронных приборов и устройств. Рассмотрим датчик фаз ВАЗ 2114 8 клапанов. Данное устройство устанавливают на двигателях с инжекторной подачей топлива. Фазовый датчик устанавливают и на другие марки ВАЗ, такие как семейство «десяток», Калина, Приора.

Проверка

Проверка дпкп обязательна в случае если в работе ДВМ наблюдаются следующие симптомы.

После стоянки двигатель нельзя завести. Нет сигнала на ЭБУ, блок не может сформировать порядок сигнала на работу зажигания.
Во время движения снижена тяга двигателя, наблюдаются провалы в оборотах.
На приборной панели загорается аварийная лампочка «Чек».
При переходе на высшую передачу появляется детонация.

Перед тем как проверить датчик коленвала поверяется качество питающего провода, если на авто работает элемент Холла, и кабель передачи сигнала. В 90% вариантов для ВАЗ используются магнитные контроллеры, перед проверкой деталь демонтируется, вынимается штекер разъема, с кронштейна откручивается 1 винт.

Проверка датчика осуществляется мультиметром, тестер переводят в режим омметра и проверяют катушку индуктивности на сопротивление.

Проверка дпкв омметром

Диагностика проводится после демонтажа детали, на ВАЗ 2115 к датчику трудно добраться, деталь закрывает воздушный патрубок. Чтобы быстро снять элемент используют головку на «10», трещетку и усилитель. Для проверки используют мультиметр, прибор переводят в режим измерения сопротивления и устанавливают диапазон работы, верхний предел 2 кОм.

Устанавливают щупы на выводы датчика, исправный элемент покажет сопротивление в диапазоне 510–710 Ом. Если элемент исправен, корпус целый, проверяется проводка и клеммы. В 20 % случаев неисправности находятся в колодке, тонкие провода перетираются в месте сгиба. Кроме контроллера необходимо осмотреть шкив привода генератора, привод ГРМ.

Самодельный стенд для проверки

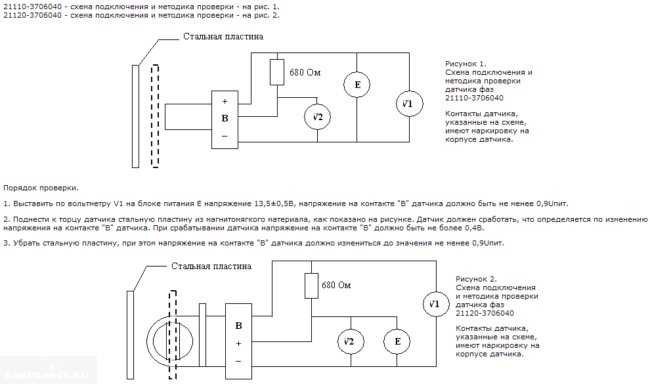

Дальше приводится схема, собрав которую, можно будет проводить тестирование. Кажется, что датчик можно было оставить на двигателе. Но важна не только электрическая часть, но и возможность убирать и подносить стальную пластину.

Итак, взяв аккумулятор E (12 Вольт) и два вольтметра, собираем схему. Дальше проводим тест:

На «свободном датчике» вольтметр V1 покажет напряжение 0,4 В (или меньше);
Если в прорезь установить пластину от трансформатора, напряжение изменится до 10,8-11,5 В.

Размеры пластины: 20x80x0,5 мм или больше. Если на «шаге 1» напряжение было выше указанного, датчик неисправен. На «шаге 2», наоборот, значение должно превышать V2*0,89.

Схему стенда мы не придумали, а взяли из информационного письма. На разных моторах ВАЗ-2112 датчик фаз проверяют по-разному (см. фото).

Скриншот документа ВАЗ «65-2003-И»

Для тех, кто понял не всё

Прямоугольник, показанный на схеме – это резистор. Сопротивление равно 680 Ом, мощность – любая. Источником питания может быть не только АКБ, но и 12-вольтовый адаптер.

В качестве элемента E может выступать ЛАТР с выпрямителем. Тогда, во-первых, старайтесь не превышать напряжение, а во-вторых, подключайте массу (вывод 1) к «земляному» отводу ЛАТРа.

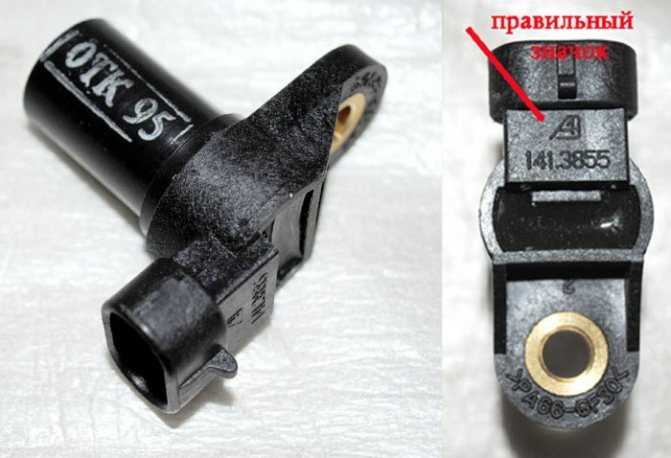

Вместо цифр 2112-3706040 встречается артикул 21120-3706040. Оба обозначения – правильные. Можно встретить и артикул с цифрами -00, -01, -02… Так обозначается завод-изготовитель: 01 и 03 – «СОАТЭ», 00 – «Автоэлектроника» и т.д.

Детали с артикулом 2112-3706040-04

Недавно был начат выпуск датчиков с гибким отводом. Длина проводов – 15 см. Пока что в рознице ничего подобного нет. Но артикулы остались прежними – 2112-3706040-XX.
