О чём свидетельствует ошибка p0500 и как с ней справиться

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Предотвратить подобное можно следующим образом.

1. Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
2. Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
3. Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно!

Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0171 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:

• Audi (Ауди а3, Ауди а4, Ауди а6, Ауди q5)
• BMW (БМВ Х3, БМВ Х5, E39, E46, E53, E60, F10)
• Cadillac (Кадиллак SRX)
• Chery (Чери Амулет)
• Chevrolet (Шевроле Авео, Камаро, Каптива, Кобальт, Круз, Лачетти, Сильверадо, Спарк, Трейлблейзер, Эпика)
• Chrysler (Крайслер Вояджер, ПТ Крузер, Себринг)
• Citroen (Ситроен С4)
• Daewoo (Дэу Джентра, Ланос, Матиз, Нексия)
• Dodge (Додж Караван, Рам, Стратус)
• Fiat (Фиат Альбеа)
• Ford (Форд Галакси, Куга, Маверик, Мондео, Таурус, Фокус, Фьюжн, Экспедишн, Эксплорер, Эскейп, F-150)
• Honda (Хонда Аккорд, Пилот, СРВ, Фит, Цивик)
• Hover
• Hummer H3
• Hyundai (Хендай Гетц, Санта фе, Соната, Туксон, Элантра)
• Infiniti (Инфинити fx35)
• Isuzu (Исузу Родео)
• Jaguar
• Jeep (Джип Гранд Чероки)
• Kia (Киа Карнивал, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
• Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
• Lexus (Лексус gx470, ls430, lx470, rx300, rx330, rx350)
• Lifan (Лифан х60)
• Mazda (Мазда 3, Мазда 6, Мазда cx5, Мазда cx7, Демио, Премаси, Трибьют, Фамилия, MPV)
• Mercedes (Мерседес w203, w211)
• Mitsubishi (Митсубиси Аутлендер, Галант, Делика, Лансер, Монтеро, Паджеро)
• Nissan (Ниссан Авенир, Ад, Альмера, Блюберд Силфи, Вингроад, Жук, Кашкай, Куб, Максима, Марч, Микра, Мурано, Ноут, Примера, Санни, Серена, Теана, Тиида, Х-Трейл)
• Opel (Опель Антара, Астра, Вектра, Зафира, Инсигния, Корса, Мерива, Мокка)
• Peugeot (Пежо 207, 307, 308, 408, Партнер)
• Pontiac (Понтиак Вайб, Монтана)
• Ravon (Равон Р4)
• Rover
• Saab
• Seat
• Skoda (Шкода Йети, Октавия, Суперб, Фабия)
• Ssangyong (Саньенг Кайрон)
• Subaru (Субару Аутбек, Импреза, Легаси, Трибека, Форестер)
• Suzuki (Сузуки Витара, Гранд Витара, Игнис, Лиана, Свифт, sx4)
• Toyota (Тойота Авенсис, Аурис, Витц, Виш, Ипсум, Камри, Королла, Ленд Крузер, Матрикс, Пассо, Платц, Прадо, Приус, Рав4, Селика, Сиенна, Тундра, Филдер, Функарго, Хайлендер, Эстима, Ярис)
• Volkswagen (Фольксваген Бора, Гольф, Джетта, Кадди, Пассат, Поло Седан, Туарег, Тигуан)
• Volvo (Вольво s40, s60, s80, xc90)
• ВАЗ 2107, 2109, 21099, 2110, 2112, 2114, 2115
• Волга Сайбер
• Газель
• Лада Веста, Гранта, Калина, Ларгус, Нива, Приора
• Тагаз Тагер
• Уаз Буханка, Патриот, 409

С кодом неисправности Р0171 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0100, P0106, P0130, P0131, P0132, P0134, P0137, P0172, P0174, P0175, P0300, P0302, P0303, P0327, P0420, P0422, P0441, P1101, P1130, P2015, P2187, P2195, C1201, U1001.

Коды ошибок двигателя, возможная неисправность

После выполнения диагностических работ необходимо получить максимально возможную информацию о предполагаемой неисправности. Например, компьютерная диагностика показала ошибку P0032. Согласно приведенной ниже таблице она расшифровывается, как превышение максимального тока в цепи подогревателя первого лямбда-зонда. Не следует немедленно покупать новый датчик (в Камри он стоит более 3000 рублей).

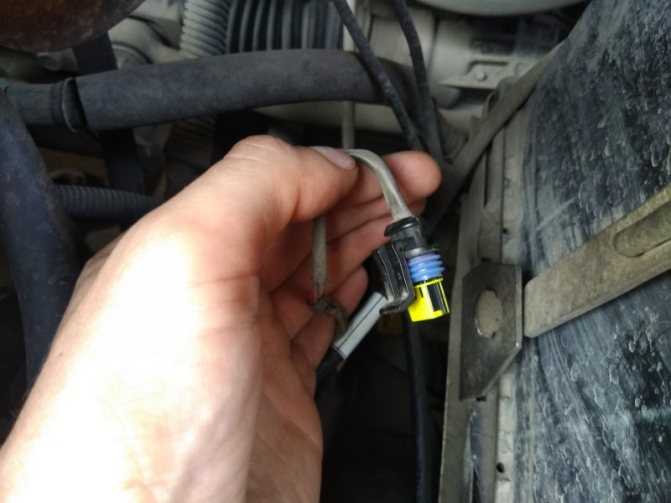

Прежде всего, необходимо проверить электропроводку, которая ведет к нему. В Camry, как и в большинстве новых бензиновых автомобилей, присутствует два кислородных датчика (лямбда-зонда) – один до, другой после катализатора. Они подогреваемые, то есть присутствует спираль, которая подогревает датчик для выхода в рабочее состояние. Возможно, датчик неисправный, спираль закорочена, и диагностика показывает ошибку 0032. Но в большинстве случаев причиной этой неисправности является короткое замыкание проводки, ведущей к лябда-зонду. Она проложена в непосредственной близости от выпускного коллектора, который нагревается до температуры более 300 градусов Цельсия. Если полихлорвиниловая изоляция разрушена, проводка может коротить на массу автомобиля. В этом случае возможно появление ошибки P0032. Возможно на момент проведения диагностики ошибка пропадет, но потом в движении проявится вновь, поэтому лучше проверить качество изоляции.

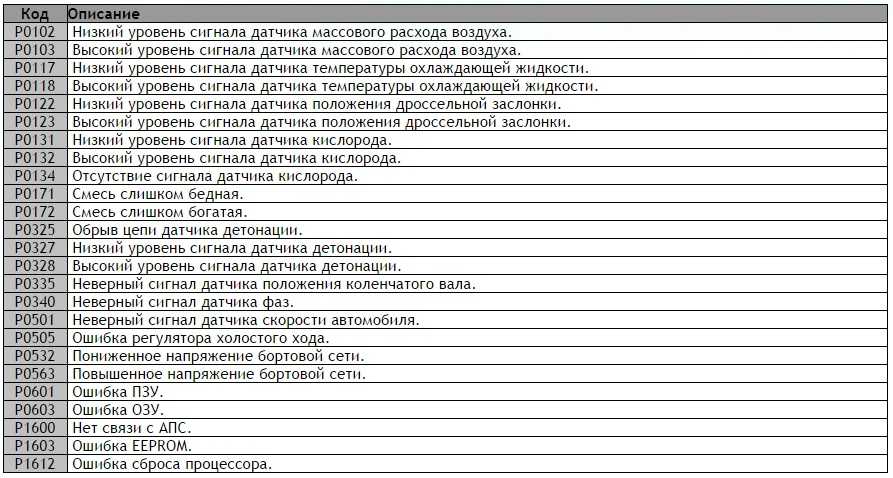

Ниже приведены расшифровка основных кодов ошибок по двигателю, их возможные причины.

Как определить причину ошибки P0500

Чтобы определить, какой именно датчик дал сбой, либо какая часть электрической цепи проблемна, нужно выполнить алгоритм действий по пошаговой проверке. Потребуется обзавестись мультиметром и устройством для диагностики датчика скорости. Если такого устройства нет, необходимо взять потенциально рабочий датчик с другого автомобиля.

Пошаговая проверка выглядит следующим образом:

Первым делом проверяется сам датчик. Он располагается на подшипнике ступицы (если автомобиль переднеприводный). Также он может находиться на коробке передач или на дифференциале (если автомобиль заднеприводный). Как отмечалось выше, датчик проверяется путем замены на рабочий, либо с помощью специального диагностического оборудования;

Далее необходимо убедиться в отсутствии короткого замыкания. Для этого потребуется мультиметр, которым следует проверить цепь между входным сигналом датчика и его проводом питания (или массой);
Проверьте сигнальный кабель, используя диагностический прибор. Нужно убедиться, что от датчика по кабелю несколько раз в секунду приходит формирующее напряжение;
Убедитесь в отсутствии обрывов и проблем в соединением между датчиком и его массой;
С помощью мультиметра проверьте нет ли обрывов в четвертом проводе. Это требуется делать только в том случае, если датчик четырехпроводный.

Важно: В зависимости от модели автомобиля может отличаться алгоритм проверки датчика скорости. Рекомендуется предварительно ознакомиться с инструкциями по техническому обслуживанию конкретной модели автомобиля, чтобы получить достоверную информацию

Методы устранения ошибки P0500

Способы устранения ошибки с кодом P0500 Vehicle Speed Sensor зависят от причин, которые ее вызвали. Самый простой метод устранения — просто сбросить ошибку (программно или просто отсоединив минусовую клемму аккумулятора) в ЭБУ. Однако такой способ подходит лишь в самых легких случаях, например, когда имеет место случайное срабатывание контроллера, его так называемый «глюк». Однако в некоторых случаях и такая простая мера помогает.

Более же серьезные действия предполагают поиск неисправностей в электрической (сигнальной) цепи одного и/или другого датчика скорости, в панели приборов, либо же в ЭБУ. На некоторых форумах можно встретить мнение, что при ошибке Р0500 нужно менять блок АБС. На самом деле это не так. Делается это лишь в крайних случаях, когда обозначенная деталь действительно вышла из строя.

Чаще всего причиной возникновения ошибки Р0500 (кроме программной) являются плохой контакт или поврежденная изоляция на отдельных проводах. Поэтому начинать нужно с программной диагностики, а потом с помощью мультиметра последовательно «прозванивать» схему. Для этого кроме прибора также вам понадобится схема электрической составляющей машины. Найти ее можно в документации или в интернете. Также имеет смысл проверить контакты непосредственно на датчике. На форумах можно часто встретить информацию от автовладельцев, что к ошибке приводят окислы на его контактах. Естественно, что от них нужно избавиться. Так как пластины контакта маленькие и посажены в глубь, часто используют жидкость которая удаляет окисление, а затем обрабатывают смазкой проводящей ток и образовывающей защитный слой.

Это интересно: Два простых способа замены жидкости ГУР для всех машин

Хоть ошибка P0500 и не является критичной, но поиски причин, вызвавших ее, бывают достаточно трудными и длительными. В самых сложных ситуациях приходится разбирать отдельные части салона, например, проводные каналы над порогами машины. Поэтому будьте к этому готовы.

В редких случаях возможна замена датчика скорости (при полном выходе его из строя), хотя бывает такое нечасто, поскольку это достаточно надежный и долговечный узел. Еще в более редких случаях заменяют механический привод датчика, который износился. Само по себе это устройство является электромагнитным датчиком, работающим на основе вращающегося релейного кольца. Вот именно вращающийся механизм и может со временем износиться.

В описанном выше случае, когда кольцо АБС вращается не синхронно со ШРУСом все «лечится» достаточно просто. Для этого нужно с помощью керна поставить кольцо на его посадочное место или попросту заменить его в случае, если оно значительно износилось. Процедура несложная, однако занимает много времени.

На некоторых моделях Opel выполняется обрезание диагностического разъема под капотом машины (даже официальные представители заявляют, что возможна магнитная наводка от других проводов). Однако, если вы решитесь это сделать, то нужно точно знать, какой провод обрезать! В других случаях на Опелях (актуально и для других марок машин) делают простую очистку контактов (от пыли и возможной грязи). Еще в более редких случаях некоторые автовладельцы избавляются от 0500 ошибки путем перепаивания контактов (разъема) входного датчика (актуально для заднеприводных машин с установленным датчиком на коробке передач).

После устранения технических неисправностей, приведших к формированию ошибки с кодом Р0500, не забудьте сбросить информацию о ней в ЭБУ автомобиля. Сделать это можно двумя путями. Первый — на несколько секунд снять минусовую клемму с аккумуляторной батареи. После восстановления электрического контакта электронный блок управления перезагрузится и вновь продиагностирует машину, где уже не будет ошибки. Однако этот метод непопулярный и использовать его можно лишь в случае крайней необходимости.

Второй же метод заключается в программном сбросе ошибки. Для этого нужно воспользоваться диагностическим прибором и программным обеспечением, с помощью которого ошибка была выявлена. У каждой программы имеется соответствующая функция, позволяющая освободить память ЭБУ от всей информации.

В целом же стоит отметить, что ошибка Р0500 не является критичной, поэтому при формировании в ЭБУ ее кода машиной можно пользоваться. Однако лучше все же устранить ее хотя бы потому, что лампа Check Engine будет активизирована, и при обнаружении более серьезных проблем с машиной водитель не сможет узнать об этом.

Проверка состояния системы

Проблемными узлами в данном случае могут быть датчик скорости (на переднеприводных машинах устанавливается на подшипнике ступицы, на заднеприводных — на коробке передач или дифференциале), приборный щиток (панель, электронная ее часть), система бортового управления (ЕСМ в английской аббревиатуре). Перед проверкой желательно убедиться, что спидометр в машине работает правильно. В этом нетрудно убедиться, совершив короткую поездку.

При возникновении кода ошибки P0500 необходимо выполнить следующие действия:

1. С помощью специального диагностического оборудования проверяется, исправен ли датчик скорости. Если соответствующего оборудования нет, то можно установить на машину заведомо рабочий датчик аналогичной модели.
2. С помощью мультиметра проверить, не замкнута ли цепь между входным сигналом датчика и его массой или проводом питания (часто именно из-за нарушения изоляции происходит короткое замыкание в цепи, и соответственно, некорректная работы датчика и всей системы).
3. С помощью диагностического прибора выяснить, приходит ли несколько раз в секунду по сигнальному кабелю формирующее напряжение от датчика. Причем первые несколько секунд связь может быть прервана, однако потом вновь восстановлена.
4. Проверяется соединение между датчиком и его массой.
5. Если датчик четырехпроводный, то также проверяется целостность четвертого провода с помощью мультиметра.

Обратите внимание, что при трогании и остановке автомобиля на месте связь с датчиком прерывается, а непосредственно в движении восстанавливается. Поэтому процесс проверки выполняется по определенному алгоритму

Причины

Существует несколько возможных причин появления ошибки, код которой представлен как P0500. Это зависит от конкретной марки и модели автомобиля. Причины проявляются отдельно либо по несколько одновременно.

Неисправный датчик скорости. Поломка датчика явление не самое частое, поскольку это надёжный и долговечный элемент. Но такой вариант исключать нельзя

Важно учитывать, что датчики устанавливаются на приводные колёса. В зависимости от типа привода, потребуется проверить соответствующее число контроллеров на предмет их целостности.
Обрыв проводки или короткое замыкание. Эти явления могут протекать в электрической либо в сигнальной цепи датчика.
Нарушение контакта

Опять же контакт может нарушиться в сигнальной или электрической цепи. Ухудшение качества контакта происходит из-за плохого соединения фишки, окисления, ржавчины и пр.

Эти явления могут протекать в электрической либо в сигнальной цепи датчика.
Нарушение контакта. Опять же контакт может нарушиться в сигнальной или электрической цепи. Ухудшение качества контакта происходит из-за плохого соединения фишки, окисления, ржавчины и пр.

В большинстве случаев в ходе проверки удаётся обнаружить, что контакт нарушен, либо его нет вовсе. Из-за этого диагностическое оборудование сообщает об отсутствии сигнала со стороны датчика скорости. Это ведёт к появлению ошибки P0500 и всем сопровождающим её симптомам.

Симптомы ошибки P0500

Можно назвать несколько типовых симптомов, которые свидетельствуют водителю на наличие проблемы с датчиком скорости, а значит, на возможную ошибку P0500:

Обратите внимание: Если ошибка P0500 имеет место быть, у автомобиля загорится лампочка Check Engine. Если один из перечисленных выше симптомов имеет место быть на автомобиле, это вовсе не значит, что однозначно имеется ошибка P0500. Нужно проверить автомобиль диагностическим сканером, чтобы убедиться в наличии проблемы именно с датчиком скорости

Нужно проверить автомобиль диагностическим сканером, чтобы убедиться в наличии проблемы именно с датчиком скорости

Если один из перечисленных выше симптомов имеет место быть на автомобиле, это вовсе не значит, что однозначно имеется ошибка P0500. Нужно проверить автомобиль диагностическим сканером, чтобы убедиться в наличии проблемы именно с датчиком скорости.

Ошибка P0500 OBD-II – неисправность датчика скорости автомобиля.

4 года ago AutoTime

599

Код ошибки ODB-II P0500 — неисправность в цепи датчика скорости

Датчик скорости автомобиля передает блоку управления двигателем и АКПП информацию о скорости движения транспортного средства. Эти данные поступают на спидометр, где отображается скорость движения (в километрах или милях в час). Кроме того, она поступает в другие системы автомобиля — трансмиссия, ABS, системы управления тягой/курсовой устойчивости и усилитель рулевого управления.  Датчик скорости автомобиля может устанавливаться в различных местах — задний дифференциал, выходной вал коробки передач, в ступице колеса или рядом с ней.

Ошибка P0500 фиксируется блоком управления, когда сигнал в 0 км/ч (0 миль в час) передается в модуль управления двигателем (ECM) от датчика скорости автомобиля даже во время движения автомобиля.

Симптомы ошибки P0500

• Горит
  индикатор «Check Engine»
• АКПП
  автомобиля работает неправильно (некоренное переключение передач).
• Спидометр
  работает некорректно
• Может
  наблюдаться потеря мощности автомобиля и/или авто вообще не едет.
• На
  панели приборов могут загореться индикаторы неисправностей ABS и Traction Control.
• В
  некоторых случаях видимые симптомы ошибки отсутствуют.

Причины ошибки P0500

• Неисправный датчик скорости автомобиля
• Неисправный спидометр
• Проблемы с проводкой датчика скорости автомобиля или его разъемом
• Проблемы с CAN шиной связи
• Неисправна коробка передач или дифференциал коробки передач
• Неисправен приводной механизм датчика скорости
• Неисправность блока управления двигателем (ECM)

Ошибки при диагностике кода P0500

• Неисправность спидометра
• Проблемы с коробкой передач
• Проблемы с системами ABS/Traction Control (АБС/курсовой устойчивости)
• Проблемы с приводом автомобиля

Диагностика ошибки P0500

Если блок
управления двигателем зафиксировал ошибку P0500, это означает, что в него или блок управления
трансмиссией не поступает сигнал от датчика скорости (VSS). Используя сканер ODB-II нужно записать данные стоп-кадра ошибки P0500, а затем, во время тестовой поездки повторить
условия возникновения ошибки. Во время проверки необходимо убедится, что сигнал
от датчика скорости поступает стабильно и плавно. Если сигнал VSS отсутствует, необходимо визуально осмотреть
датчик и его проводку на наличие повреждений. Если датчик «выглядит»
нормально, необходимо снять его и протестировать. Проверка снятого датчика
имеет свои преимущества: во-первых, это позволяет отсечь неисправности проводки
и разъемов, а во-вторых сразу определить работает датчик и определить качество
его сигнала. Если сигнал датчика скорости выглядит нормально и стабильно, то
обычно проблема находится в проводке между датчиком и PCM. Если у сигнала датчика плохая осциллограмма, то
проблема кроется в датчике. Также бывают случаи, когда проблемой становилась
неисправная приборная панель или спидометр, из-за этого сигнал датчика скорости
пропадал или становился очень слабым.

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 768 && quads_screen_width

Диагностика и решение проблем

Первым шагом в процессе устранения неполадки для неисправности P2502 является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.

Наиболее частой причиной этого кода является низкое напряжение аккумулятора, а также неисправность системы зарядки (неисправный генератор)

При проверке генератора, стоит обратить внимание на его ремень. Именно он, часто становится причиной неисправности

Проверка аккумулятора

Убедитесь, что аккумулятор полностью заряжен, проверьте наличие признаков накопления кислоты на клеммах. Кроме того, проверьте надежность соединений клемм и при необходимости очистите, отремонтируйте или замените клеммы.

Убедитесь, что все потребители электроэнергии выключены или отключены, и проверьте систему, чтобы убедиться, что батарея не разряжена. При обнаружении утечки изолируйте все цепи по очереди, чтобы определить виновную, и при необходимости отремонтируйте.

Проверьте аккумулятор под нагрузкой и замените его, если обнаружен дефект. Очистите все коды и повторно протестируйте систему, чтобы убедиться, что неисправность не возвращается. Если аккумулятор работает в соответствии со спецификациями, указанными в руководстве. В проводке не обнаружено никаких неисправностей, перейдите к проверке генератора.

Тестирование генератора

Убедитесь, что вся проводка подключена, подключите сканер ОБД-2 и проверьте выходную мощность генератора при работающем двигателе. Если показание на выходе генератора не превышает 14 вольт, возможно генератор неисправен, но нужно проверить проводку.

Проверьте все первичные и вторичные заземляющие соединения, чтобы убедиться, что все соединения исправны. Плохое заземление часто приводит к перегреву в точках подключения. Поэтому проверьте все кабельные наконечники на наличие признаков опаливания, ожога или искрения. При необходимости отремонтируйте.

Если код сохраняется, и в проводке нет неисправностей, но скорость заряда не соответствует указанным значениям, генератор неисправен. Однако это должно быть подтверждено сканером. Если сканер недоступен, следует использовать мультиметр для подтверждения неисправности генератора.

Прерывистая неисправность или сбой PCM

Описанные выше действия применимы к большинству транспортных средств, и они должны устранить код P2502. Однако, если код возвращается, вполне вероятно, что может присутствовать прерывистая неисправность. В этом случае придется дать возможность проблеме усугубиться, прежде чем можно будет произвести точную диагностику и окончательный ремонт.

Также существует вероятность того, что аномальное напряжение системы может повредить PCM, если PCM управляет выходом генератора. В таком случае необходимо заменить PCM, перепрограммировать его и проверьте автомобиль. Чтобы увидеть, возвращаются ли какие-либо коды.

Устранение неисправностей

В первую очередь диагностируют программу, затем «прозванивают» схему и только тогда приступают к устранению неполадок. Поиски причин могут быть продолжительными и трудными, вплоть до разборки отдельных частей салона.

Зачастую достаточно удалить окислы на контактах — зачисткой или с помощью очистителя типа KONTAKT 60. Это, пожалуй, самое лучшее средство на сегодняшний день по мнению российских автолюбителей. Однако спектр предлагаемых очистителей велик — от спреев до обычных растворов. С помощью таких средств успешно очищают контакты с любой степенью загрязнения и изношенности.

Нанесенная после очистки смазка образует защитную пленку. Таким образом она увеличивает срок службы контактов, не снижая проходимость электрического тока. В случае нарушения изоляции проводов, на оголенных участках восстанавливают защитное покрытие или меняют старые провода на новые. Это редкие случаи, но бывают. А вот вращающаяся часть привода со временем может выйти из строя и подлежит замене.

Диагностика неполадок

Появляющаяся ошибка P0500 потенциально указывает на несколько источников проблем. Это может быть:

• сам датчик скорости;
• электроника приборной панели;
• ЭБУ.

Прежде чем приступать к диагностике и ремонту, убедитесь в том, что проблема не со стороны самого спидометра. Сделать это просто. Нужно лишь выполнить пробную поездку.

Датчик скорости для автомобиля

Если диагностический сканер показал ошибку P0500, необходимо сделать следующее:

• Используя диагностическое оборудование, проверить работоспособность датчика скорости. Не у всех имеется в гараже специальное оборудование. Поэтому проще всего подключить заведомо исправный контроллер. Если ошибка не уходит после сброса, продолжайте поиски.
• С помощью мультиметра проверить цепь между входным сигналом и массой, либо проводом питания, на замыкание. Из-за нарушенной изоляции довольно часто происходит короткое замыкание, система перестаёт от этого корректно функционировать.
• Проверить соединение между контроллером и его массой.
• Если у вас на машине стоит датчик с 4 проводами, мультиметром следует проверить целостность последнего.

Учтите, что связь с датчиком будет прерываться, когда машина стоит на месте. Поэтому в таком случае диагностика выполняется в движении. Его можно имитировать, вывесив приводные колёса.

Далее следуйте по такому алгоритму:

• подключите ноутбук с программным обеспечением для диагностики к диагностическому разъёму автомобиля;
• включите зажигание и запустите программы проверки;
• выберите пункт отображения скорости;
• начните движение, чтобы колёса вращались;
• сравните показания скорости на ноутбуке и на спидометре;
• если параметры совпадают, просто сбросьте ошибку, скорее всего это случайность;
• если показатели разные, проверьте напряжение в приборной панели;
• далее проверяются контакты и проводка, идущая от датчика к ЭБУ;
• поскольку изредка сам датчик скорости также выходит из строя, его следует проверить мультиметром на сопротивление и напряжение.

Практика показывает, что чаще всего причина кроется в нарушении целостности изоляции и коротких замыканиях. Либо же датчик недостаточно плотно прилегает к контактам, из-за чего точность передаваемого сигнала нарушается.

Что означает P0500?

По сути, код P0500 означает, что скорость транспортного средства, считываемая датчиком скорости (VSS — Vehicle Speed Sensor), не соответствует ожидаемой.

Датчик скорости (ДС) используется блоком управления двигателя (ЭБУ) наряду с другими датчиками для обеспечения правильной работы автомобиля.

Как правило, ДС представляет собой электромагнитный датчик, который использует вращающееся импульсное кольцо для замыкания входной цепи в ЭБУ.

Датчик скорости установлен в корпусе коробки передач в таком положении, чтобы задающий диск проходил в непосредственной близости от него. Импульсный ротор прикреплён к выходному валу трансмиссии так, чтобы он вращался вместе с ним.

Когда ротор проходит мимо электромагнитного наконечника ДС, отверстия и канавки замыкают и размыкают цепь. Этот сигнал распознаётся блоком управления как скорость автомобиля.

На каких автомобилях встречается

При выборе нового или подержанного автомобиля, покупатель задумывается о практичности, надёжности и безопасности приобретаемой машины.

Гарантировать, что на том или ином авто ошибка P0500 никогда не появится, никак нельзя.

Поэтому далеко не факт, что на вашем ВАЗ 2107 ли УАЗ может встретиться ошибка P0500. Чего не скажешь про автомобили из следующего списка:

• Toyota Avensis.
• Chevrolet Captiva.
• Ford Focus 2.
• Lada Kalina.
• Lada Priora.
• Suzuki SX4.
• Renault Megane.
• Toyota Camry.
• Lada Granta и пр.

Установка нового датчика скорости Несколько странно наблюдать, что в одном списке фигурирует признанный надёжный автомобиль уровня Toyota Avensis и бюджетный отечественный автомобиль Лада Приора. Но факт в том, что в обоих случаях ошибка P0500 вполне вероятна.

Вопрос лишь в надёжности датчика, в качестве используемых комплектующих. Здесь очевидное превосходство на стороне более дорогих машин. Но и они не защищены от того, чтобы на диагностическом сканере появилась ошибка P0500.

Сама по себе ошибка P0500 достаточно серьёзная. Продолжать эксплуатацию при её выявлении не рекомендуется. Лучше отправить авто в сервис либо заняться ремонтно-восстановительными работами своими руками. Устраняется ошибка P0500 путём проведения соответствующих манипуляций, которые зависят от причин записи кода в памяти ЭБУ.

Если ошибка P0500 всё же вылезла, не затягивайте с ремонтом. К тому же, в это время не будет работать система ABS. А это потенциально опасно, поскольку без антиблокировочной системы в некоторых случаях, когда водитель привык на неё полагаться, можно потерять управление.

Как проверить датчик скорости P0500

Схема подключения у различных марок авто будет разная, однако общая логика проверки датчика скорости будет совпадать. Рассмотрим процедуру на популярном на отечественным просторах автомобиле «Тойота РАВ 4». Диагностику ошибки необходимо выполнять с помощью специального диагностического прибора. В зависимости от его модели и используемого программного оборудования некоторые шаги могут отличаться. Алгоритм имеет такие действия:

Вывесить приводные колеса таким образом, чтобы они свободно вращались.
Соединить с помощью сигнального кабеля разъем ЭБУ и диагностический прибор (ноутбук) к разъему DLC3.
Включить зажигание и диагностический прибор. Выбрать в его программе меню, показывающее реальную скорость передвижения машины.
“Проехаться” на машине небольшое расстояние, замечая при этом показания спидометра. Остановить крутящиеся колеса. Посмотреть, какую скорость отметила программа, сравнить их. Если все совпадает, то достаточно программно сбросить ошибку, скорее всего это эпизодическое срабатывание.
Если же показания отличаются, что следующим шагом будет проверка щитка приборов на значение напряжения. Для этого нужно отсоединить разъем Е22 (питание) щитка приборов и включить зажигание.
В случае если все исправно, то между массой и контактами Е22-39 будет напряжение в диапазоне от 9 до 14 Вольт

Обратите внимание! Это действие нужно проверять как при невращающихся, так и вращающихся колесах. Однако вращать колеса нужно не с помощью двигателя, а механически (вручную, установив коробку передач в нейтраль).
Далее нужно измерить сопротивление провода между контактами Е22-39 и А12-8, то есть проверяется наличие обрыва и короткого замыкания

Сопротивление указанного провода по мультиметру не должно быть ниже значения в 1 Ом и не превышать 10 кОм. В противном случае имеет место обрыв провода или его короткое замыкание (повреждение изоляции).
В редких случаях “глючит” контроллер. Если же значение напряжения равно +12 В, то имеет место замыкание на источник питания. Также может “заглючить” и контроллер. Для дополнительной диагностики имеет смысл запустить двигатель, после чего одним щупом прикоснуться к массе, а вторым — к контакту №2 колодки жгута проводов от датчика. При этом нужно смотреть на показания диагностического прибора (программы). Если значение скорости там указывается как 0 км/ч, то вышел из строя контроллер.
При аналогичных условиях нужно проверить напряжение между массой и контактом №1 колодки жгута. Если напряжение там есть — хорошо, в противном случае имеет место обрыв провода либо его повреждение (часто бывает выходит из строя его изоляции).
При аналогичных условиях нужно проверить напряжение между массой и проводом №3 колодки жгута. Если напряжение есть — значит, датчик или полностью неисправен, или имеет плохой контакт. Если же напряжение через мультиметр не проходит — имеет место обрыв проводов.

Интересно, что в некоторых случаях при плохой изоляции может происходить наводка на сигнал датчика скорости от других систем. Например, у автомобилей Toyota Camry описанная проблема возникает при наводке от расположенных рядом в жгуте проводов парктроника. Поэтому имеет смысл осмотреть и проверить не только изоляцию проводов датчика и его системы, но и других, расположенных от него в непосредственной близости.

Более детальная проверка датчика подразумевает использование осциллографа. С его помощью можно узнать не только, поступает ли информация от разных датчиков приводных колес, но и посмотреть форму сигнала. А по форме в некоторых случаях можно судить о работе системы АБС. Известны случаи, когда кольцо АБС на одном или другом приводном колесе начинало вращать само себя, то есть, работать не синхронно со ШРУСом. А это приводит к ситуации, когда на ЭБУ поступает ложная информация. И в некоторых случаях (но не всегда, это зависит от прошивки ЭБУ) подобная ситуация является прямой причиной возникновения ошибки Р0500.

Диагностика ошибки P0500

Если блок
управления двигателем зафиксировал ошибку P0500, это означает, что в него или блок управления
трансмиссией не поступает сигнал от датчика скорости (VSS). Используя сканер ODB-II нужно записать данные стоп-кадра ошибки P0500, а затем, во время тестовой поездки повторить
условия возникновения ошибки. Во время проверки необходимо убедится, что сигнал
от датчика скорости поступает стабильно и плавно. Если сигнал VSS отсутствует, необходимо визуально осмотреть
датчик и его проводку на наличие повреждений. Если датчик «выглядит»
нормально, необходимо снять его и протестировать. Проверка снятого датчика
имеет свои преимущества: во-первых, это позволяет отсечь неисправности проводки
и разъемов, а во-вторых сразу определить работает датчик и определить качество
его сигнала. Если сигнал датчика скорости выглядит нормально и стабильно, то
обычно проблема находится в проводке между датчиком и PCM. Если у сигнала датчика плохая осциллограмма, то
проблема кроется в датчике. Также бывают случаи, когда проблемой становилась
неисправная приборная панель или спидометр, из-за этого сигнал датчика скорости
пропадал или становился очень слабым.

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
