Замена регулятора напряжения на Приоре

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

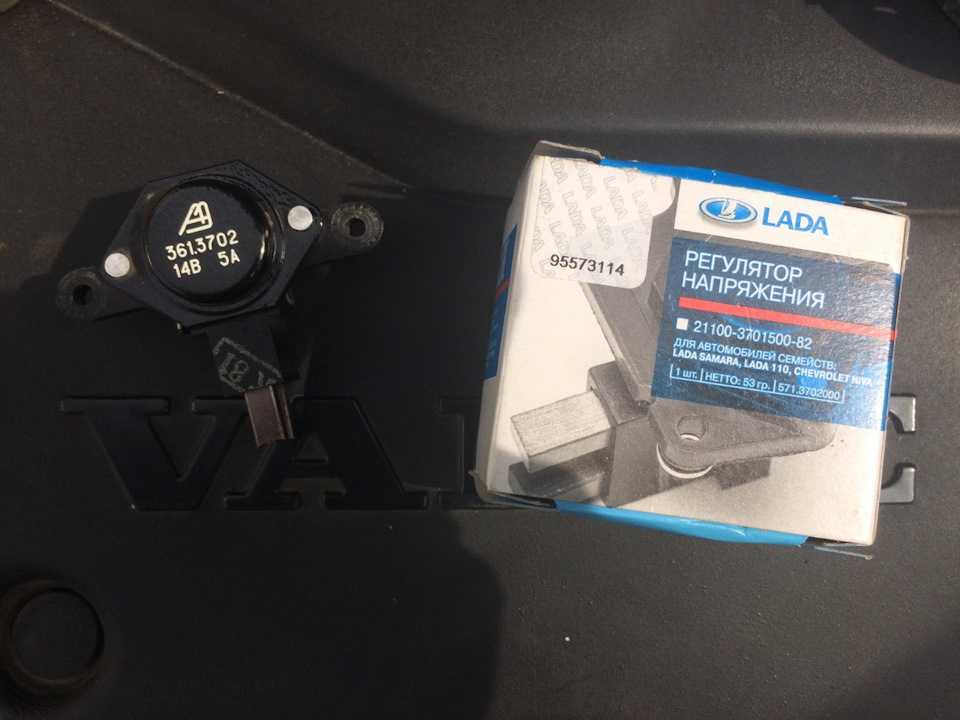

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Если вы выполнили замену реле-регулятора правильно — цифра на дисплее будет равна той, что указана в инструкции по эксплуатации автомобиля. Если же нет — реле-регулятор следует вновь заменить. Запрещается проверять исправность реле-регулятора путем замыкания его клемм — это может привести к «смерти» выпрямительного блока.

Щетки генератора Приора: как правильно заменить и сделать это самостоятельно

Если хозяин Приоры заметил, что исчезает зарядка с АКБ, прежде всего, ему необходимо проверить, в каком состоянии находятся щетки генератора. Конечно, поначалу зарядка снижается несущественно, но если неполадка не устраняется вовремя, то заряд очень скоро пропадет вовсе. Выправить данную неполадку поможет замена щеток генератора Приора, которые явно износились.

Важно! Щёточный механизм генератора на Приоре не подлежит ремонту. Если произошла любая поломка, потребуется исключительно смена вкупе со щетками

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно

Следует лишь учесть рекомендации профессионалов

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно. Следует лишь учесть рекомендации профессионалов.

Какой инструментарий необходим для работы

Перед тем как поменять щетки на генераторе, подготовьте инструменты, которые потребуются вам для работы:

плоская отвертка;
ключ – лучше, если это будет рожковой (размером на 13);
автомобильная головка с воротком (размер 10).

Меняем щетки генератора, последовательность процесса

Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.

Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею. После снятия генератора на Приоре, замена производится следующим образом:

После снятия генератора на Приоре, замена производится следующим образом:

отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
отсоедините от них соединительный штекер;
не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.

По каким признакам понять, что щетки генератора стали непригодными

В этом помогут такие внешние «приметы»:

если осматривая данный элемент, вы обнаружите, что его длина менее 5 мм, он непременно требует замены;
если щетки неравномерно изношены, это также отрицательно скажется на функционировании генератора, поэтому их требуется поменять.

На покупке новых щеток не стоит экономить. Если вы найдете дешевый вариант, очень сомнительно, что они прослужат долго. Больше вероятности того, что подобная экономия приведет к необходимости повторной замены вышеназванных комплектующих.

Обратная сборка

После приобретения качественных щеток (желательно, чтобы ваш выбор пал на хорошо зарекомендовавшего себя производителя), можно начинать общую сборку элемента, а затем и установить на свое место сам генератор.

Однако, как было сказано выше, выполнение последней процедуры возможно и без изымания генератора. Что, впрочем, решает самостоятельно каждый хозяин авто. Все проделанные операции следует совершить в обратной последовательности.

После окончания работ непременно проверяется эффективность функционирования всего генератора.

Вольтметром следует проверить, движется ли процесс зарядки, а также, что отображает при этом панель. Удостоверьтесь в объективности ее работы. Соответствующие друг другу показатели – свидетельство того, что остальные элементы могут быть установлены на свои места, и ремонт генератора выполнен успешно.

Если замена вышедших из строя щеток осуществлена правильно, и АКБ разряжалась именно по причине того, что износились главные элементы электросистемы машины, автолюбитель решит эту проблему и без помощи работников СТО.

И в данном случае немало сэкономит на такой услуге. Процесс работы по замене, действительно, весьма прост. Однако, если в ходе ремонтной деятельности у вас возникнут какие-либо трудности, можно посмотреть вспомогательное видео. Его предоставляют специалисты.

На интернет-ресурсе Вы, в том числе, сможете узнать:

об особенностях конструкции – генератор 2170;
как проверить генератор на работоспособность, на что стоит обратить особое внимание;
как поменять дворники на Приоре и так далее;
какие еще возможны неполадки в генераторе энергии.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже прим.).

Проверка и замена регулятора напряжения Лада Приора

На генераторе 5102.3771 установлен регулятор напряжения мод. 5102.3771.060

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Отведите резиновый чехол и подсоедините «плюсовый» провод воль аккумуляторной батареи, а «минусовый» провод подключите соответственно к клемме «минус».

Пустите двигатель и включите фары автомобиля.

Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 13,8–14,4 В.

Если наблюдается слабая зарядка (напряжение не укладывается в заданные пределы):

Проверьте напряжение непосредственно на силовом выводе (шпильке) генератора относительно его корпуса («массы»).

Если напряжение на шпильке генератора соответствует норме, проверьте напряжение на силовой клемме.

Если тестер показывает различные значения напряжения, то зачистите контакт силовой клеммы и надежно затяните гайку, после чего повторите измерения.

После профилактических воздействий разница значений напряжения между шпилькой и клеммой должна снизиться до нуля.

Если показания тестера одинаковы, т.е. в норме, то аналогичным образом, описанным выше, проверьте напряжение на предохранителях F4 и F6, их контактных колодках и в месте крепления жгута «плюс» аккумуляторной батареи к общей «плюсовой» шине основного блока предохранителей.

Если напряжение на шпильке генератора не соответствует норме, проверьте натяжение ремня привода генератора и при необходимости отрегулируйте натяжение.

Если напряжение снова не соответствует норме, замените регулятор напряжения.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

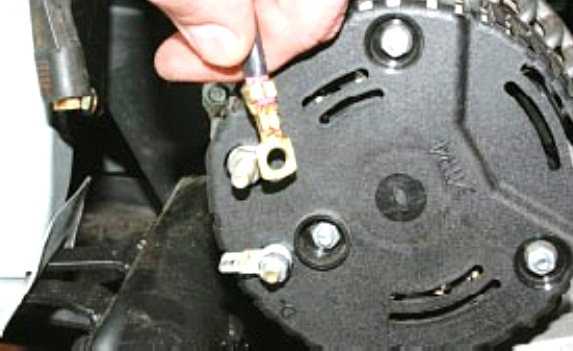

Отсоедините колодку с проводом от вывода «D+» генератора.

Отведите резиновый чехол, отверните гайку.

Отсоедините провода от контактной шпильки.

Работу по замене регулятора напряжения выполняют на генераторе, установленном на автомобиле.

Для наглядности генератор снят с автомобиля.

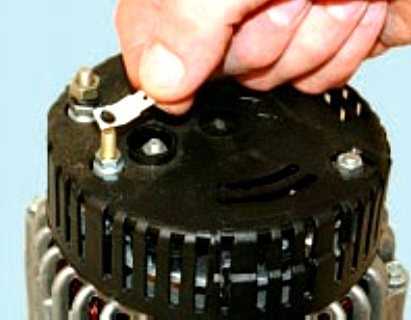

Отверните гайку крепления клеммы цепи возбуждения генератора

Снимите клемму.

Отверните три гайки крепления пластмассового кожуха генератора.

Снимите кожух.

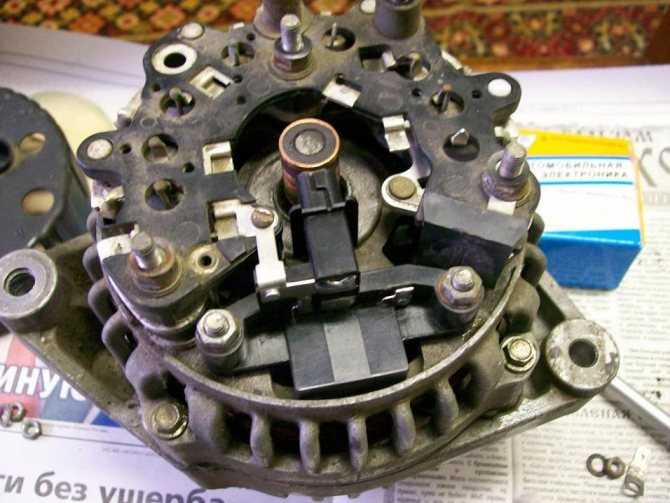

Отверните две гайки крепления корпуса регулятора напряжения.

Отверните винт крепления клеммы регулятора к шине «D+» выпрямительного блока.

Снимите регулятор напряжения с генератора.

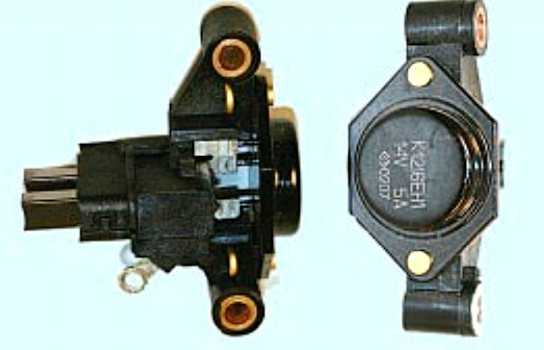

Так выглядит снятый с автомобиля регулятор напряжения в сборе со щеткодержателем.

Проверьте легкость перемещения щеток в щеткодержателе и их выступание.

Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем.

Установите регулятор напряжения в порядке, обратном снятию.

Устройство регулятора

Основной источник тока на автомобиле — аккумулятор. От него запитаны потребители: приборы освещения и сигнализации, электронные устройства, кондиционер и другие.

Во время движения автомобиля аккумулятор заряжается от генератора, если тот работает исправно. В противном случае батарея быстро разряжается, а глубокая разрядка приводит к выходу прибора из строя.

Количество вольт, вырабатываемых генератором, сильно зависит от скорости вращения коленчатого вала двигателя. На низких оборотах оно ниже, а на высоких может достичь недопустимой величины. Нормальное напряжение – 13,4 В. Поддерживает его в заданных пределах регулятор.

Величина электронапряжения, вырабатываемого генератором, зависит от двух физических характеристик: скорости вращения ротора и величины магнитного поля, создаваемого статором. Регулятор изменяет вторую величину.

В старых конструкциях последовательно с обмоткой статора подключалось сопротивление. Главный недостаток этого способа — дополнительная нагрузка на бортовую сеть.

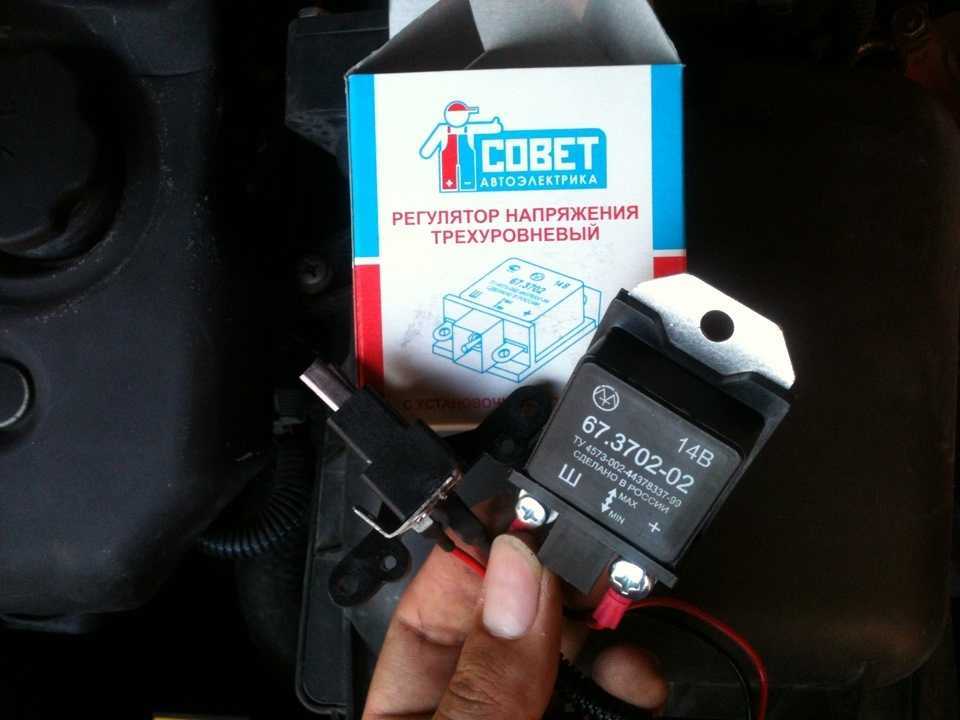

Трехуровневый

Минимальный, который обеспечивает напряжение генератора 13,4 В, как и стандартный. Режим подходит для теплого времени года.
Второй режим позволяет выдавать 14,3 В и используется в случаях, когда обычного электронапряжения недостаточно.
Максимальный режим подходит для использования зимой. Он позволяет генератору вырабатывать 14,8 В.

Выносной

Установка трехуровневого регулятора на штатное место не всегда эффективна. Он находится в непосредственной близости к двигателю и сильно нагревается, что влияет на работу.

Щеточный блок устанавливается на обычное место, а регулятор закрепляется в любом удобном доступном месте к массе автомобиля.

Термооптимизированный

Любой регулятор понижает напряжение зарядки при возрастании температуры. Это нужно, чтобы предотвратить закипание электролита в АКБ. Но беда в том, что узел и батарея находятся в разных местах подкапотного пространства. Прибор сильно нагревается и уменьшает напряжение, независимо от температуры аккумулятора.

Этого недостатка лишена термооптимизированная модель. В ее состав входит термодатчик, который устанавливается на плюсовую клемму аккумулятора. Он поддерживает нужное электронапряжение зарядки в зависимости от температуры электролита, а не самого узла.

Принцип действия регулятора напряжения (РН)

РН конструктивно представляет из себя электромагнитное реле и последовательно включенную транзисторную схему с сопротивлениями, которые сами последовательно подключены к обмотке возбуждения на статоре генератора. Физический смысл деятельности электронного РН заключается в следующем.

Напряжение генератора нестабильно и изменяется скачкообразно. При его возрастании электрореле включает дополнительное сопротивление, которое ограничивает ток возбуждения и напряжение уменьшается. Если же, наоборот, напряжение падает ниже допустимого значения, реле отключает сопротивление и в обмотке возбуждения возрастает магнитный поток, а напряжение генератора увеличивается. Поскольку все это высокочастотный процесс, то напряжение в автомобильной электросети сохраняется в пределах допустимо стабильного значения.

Если рассматривать РН в практическом смысле, то этот прибор решает следующие задачи:

это устройство активирует электрогенератор;
оно осуществляет автономный контроль за выдачей тока переменного значения;
поддерживает постоянным заданное значение напряжения, независимо от амплитуды колебаний выдаваемых первичными обмотками генератора.

Для генератора модели 9402.3701 который монтируют на ВАЗ 2114 устанавливают регулятор напряжения 611.3702-14. Этот электроприбор монтируется в сборе со щеточным узлом. Технические характеристики РН:

номинальное напряжение поддерживаемое регулятором — 14,5 В;
номинальный ток — 5 А;
максимальный вес — 60 г;
размер — 66х55х32.

10.4.4. Проверка и замена регулятора напряжения со щеткодержателем

На генераторе 5102.3771 установлен регулятор напряжения мод. 5102.3771.060.
Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.
Вам потребуются: отвертки с плоским лезвием, ключ «на 8», тестер.

1. Отведите резиновый чехол и подсоедините «плюсовый» провод вольтметра к клемме «плюс» аккумуляторной батареи, а «минусовый» провод подключите соответственно к клемме «минус».
2. Пустите двигатель и включите фары автомобиля.
3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 13,8–14,4 В. Если наблюдается недозаряд (напряжение не укладывается в заданные пределы)…

4. …проверьте напряжение непосредственно на силовом выводе (шпильке) генератора относительно его корпуса («массы»). Если напряжение на шпильке генератора соответствует норме, проверьте напряжение на силовой клемме. Если тестер показывает различные значения напряжения, то зачистите контакт силовой клеммы и надежно затяните гайку, после чего повторите измерения. После профилактических воздействий разница значений напряжения между шпилькой и клеммой должна снизиться до нуля. Если показания тестера одинаковы, т.е. в норме, то аналогичным образом, описанным выше, проверьте напряжение на предохранителях F4 и F6, их контактных колодках и в месте крепления жгута «плюс» аккумуляторной батареи к общей «плюсовой» шине основного блока предохранителей. Если напряжение на шпильке генератора не соответствует норме, проверьте натяжение ремня привода генератора и при необходимости отрегулируйте натяжение (см. «Проверка натяжения ремня привода генератора»). Если напряжение снова не соответствует норме, замените регулятор напряжения.
5. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


6. Отсоедините колодку с проводом от вывода «D+» генератора.	7. Отведите резиновый чехол, отверните гайку…

8. …и отсоедините провода от контактной шпильки.

Примечание
Работу по замене регулятора напряжения выполняют на генераторе, установленном на автомобиле. Для наглядности генератор снят с автомобиля.


9. Отверните гайку крепления клеммы цепи возбуждения генератора…	10. …и снимите клемму.


11. Отверните три гайки крепления пластмассового кожуха генератора…	12. …и снимите кожух.


13. Отверните две гайки крепления корпуса регулятора напряжения…	14. …винт крепления клеммы регулятора к шине «D+» выпрямительного блока…

15. …и снимите регулятор напряжения с генератора.

Примечание
Так выглядит снятый с автомобиля регулятор напряжения в сборе со щеткодержателем.

16. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем.
17. Установите регулятор напряжения в порядке, обратном снятию.

Проверка генератора на автомобиле

Перед снятием генератора для производства ремонта необходимо определить вероятную причину неисправности. Для этого потребуется вольтметр или мультиметр для замера напряжения на клеммах аккумулятора. Ни в коем случае не проверяйте исправность генератора путём снятия клеммы с аккумуляторной батареи, это может привести к выходу из строя электронных блоков автомобиля. Для проверки необходимо замерить напряжение на клеммах аккумулятора при средних оборотах двигателя без включения и с включенной нагрузкой. В качестве нагрузки достаточно включить дальний сват фар, за исключением случаев применения в фарах светодиодных ламп. Напряжение не должно выходить за пределы значений 13,5 – 14,5В. Если напряжение выше допустимого максимума, то неисправен регулятор напряжения или плохой контакт с корпусом генератора его минусового контакта. Так же регулятор чаще всего неисправен при полностью отсутствующей зарядке, то есть если напряжение на аккумуляторе при работающем двигателе не поднимается совсем. Если напряжение без включения нагрузки нормальное, но при включении нагрузка падает, при этом приводной ремень не изношен и натянут, то вероятнее всего пробит один или несколько диодов выпрямительного блока. Подробно как проверить генератор можно прочитать в статье «Неисправность генератора».

Будет полезно: На холостом плавают обороты на ваз-2114: причины, ремонт

Схема для «Приоры»

Реле генератора. Источник фото: https://avtoarsenal54.ru/raznoe/generator-ot-kaliny-na-prioru.html

Реле регулятора напряжения генератора «Приора» 115А периодически отключает подачу тока на обмотку возбуждения генератора. Чем выше обороты двигателя, тем чаще проводится отключение, и величина генерируемого напряжения уменьшается.

Нет подзарядки аккумулятора Лада Приора (ВАЗ 2170, 2171, 2172)

На автомобиле два источника тока — Аккумулятор и генератор. Аккумулятор используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если в комбинации приборов горит красная лампа разряда аккумулятора, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумулятора. Эксплуатация автомобиля с горящей сигнальной лампой разряда аккумулятора недопустима, так как иногда причиной загорания лампы может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке автомобиля. Остановите автомобиль, заглушите двигатель и установите, какая неисправность привела к загоранию лампы.

Проверка электрооборудования

1. Проверьте, не оборван ли ремень привода генератора. Если произошел обрыв, замените ремень и отрегулируйте его натяжение (смотрите «Замена ремня генератора»).

2. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение (смотрите «Натяжение ремня генератора»).

3. Если ремень натянут нормально, проверьте, не перегорел ли предохранитель F1 в монтажном блоке предохранителей и реле. Расположение предохранителей и их номиналы указаны в настоящем руководстве (смотрите «Неисправности электрооборудования»), в руководстве по ремонту автомобиля, электрической схеме, на корпусе монтажного блока и на самих предохранителях. Если предохранитель перегорел, замените его, пустите двигатель и проверьте, погасла ли лампа разряда аккумулятора. Если лампа погасла, можно продолжать движение.

4. Если лампа разряда аккумулятора не погасла, проверьте провода, подсоединенные к клемме «плюс» аккумулятора…

5. …к стартеру…

6. …и к генератору. Провода могут быть оборваны, обломаны внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.

Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.

Рекомендация

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогреватель стекла и т.д.

Проверка на автомобиле.

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 12» (два), вольтметр постоянного тока, мегомметр.

1. Отведите резиновый чехол и подсоедините провод «+» к клемме «В+» генератора, а провод «–» к корпусу генератора.

2. Пустите двигатель и включите фары автомобиля.

3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 14,4–15,1 В. Если наблюдается недозарядка или перезарядка (напряжение не укладывается в заданные пределы), замените регулятор напряжения.

Горит лампочка зарядки аккумулятора

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается. Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

диод;
регулятор;
щетку генератора;
контактные кольца;
обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Диагностика генератора

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

уровень натяжения ремня;
измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
проверить предохранители, реле, диоды;
проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:

прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
время от времени очищайте наружные поверхности;
проверяйте натяжение ремня, при необходимости подтягивайте;
качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.

Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику

Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари

Проверка (диагностика) генератора Лада Приора (ВАЗ-2170)

Пускаем двигатель, даем ему поработать несколько минут, затем нажав педаль «газа», доводим обороты коленчатого вала двигателя до 3 000 мин-1.

Включаем все потребители: наружное освещение, дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию и т. д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца ротора генератора.

Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,8–14,4 В.

Для проверки регулятора напряжения снятого с генератора…

…подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях, в регуляторе — пробой, если не горит — обрыв или нарушен контакт между щетками выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки вентилей выпрямительного блока можно использовать пробник с лампой 1–3 Вт или подсоединить аккумуляторную батарею через лампу 1–3 Вт, 12 В.

Демонтируем генератор и снимаем его кожух. Отсоединяем «плюсовой» вывод регулятора напряжения от выпрямительного блока.

«Плюс» пробника подсоединяем к выводу «B+» генератора, а «минус» — к его корпусу (для наглядности регулятор напряжения снят).
Если лампа пробника горит, то и в блоке «положительных» и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» пробника подсоединяем к выводу «B+» генератора, «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, пробиты один или несколько «положительных» вентилей.

Для проверки замыкания в «отрицательных» вентилях «плюс» пробника подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Если лампа пробника горит, пробиты один или несколько «отрицательных» вентилей или обмотки статора замыкают на корпус генератора.

Обрыв в вентилях определяется по резкому снижению тока отдачи. Однако это может быть также следствием обрыва или замыкания в обмотках генератора.

Для проверки замыкания в дополнительных вентилях «плюс» пробника подсоединяем к выводу выпрямительного блока, а «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, то в одном из дополнительных вентилей имеется короткое замыкание.

Обрыв в дополнительных вентилях определяется по низкому напряжению (ниже 13,8 В) на выводе «D+» генератора при средней частоте вращения ротора.

Выпрямительный блок при выходе из строя заменяем в сборе.

Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить.

Для проверки обмоток ротора нужно снять регулятор напряжения.

Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра)к контактному кольцу и к валу ротора (или к шкиву). Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу».

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв.

Видео по теме «Lada Priora. Проверка (диагностика) генератора»

Приора нету зарядки. Ремонт генератора

Ремонт генератора Приора,

Диагностика и ремонт Генератора ВАЗ, Газель, волга, соболь, лада, приора
