Органы управления автомобиля Волги ГАЗ-3110
Снять верхний и нижний кожуха рулевой колонки, усилитель панели приборов. Отвернуть четыре самонарезных винта крепления комбинации приборов.
Промаркировать и отсоединить штекерные колодки от комбинации приборов. Ослабить тягу замка капота в моторном отсеке, отсоединив два держателя.
Протолкнуть немного тягу волга 3110 панель салон. Вытянуть ручку на себя из панели приборов и, поворачивая ее, отсоединить от тяги. Отвернуть по два самонарезных болта верхнего крепления панели с обеих сторон Снять пластиковые хомуты крепления жгутов к держателю за комбинацией приборов.
Читаем индикаторы и чиним приборную панель на «Волгах» — ГАЗ 3110
волга 3110 панель В этом видео демонстрируется комбинация приборов ГАЗа точнее — тюнингованная версия щитка автор ролика — Sergey Sedov. Здесь рассмотренны схемы электрооборудования на ГАЗ г. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ оснащались узкими чёрными бамперами, а уже с года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова.
Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей волга 3110 панель багажное отделение.
В году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы волга 3110 панель. Существовала и специальная версия ГАЗ для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.
Снятие панели приборов. Провода переключателя указателей поворотов удобнее не отсоединять, а снять вместе с переключателем. Как снять печку ГАЗ
Описание и расположение индикаторов и приборов на панели
Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем
Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную
Основные индикаторы
Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.
- Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
- Лампа системы управления двигателем.
- Резерв/индикатор АБС при ее наличии.
- «Stop». Сигнализирует о неисправности, движение с которой запрещено.
- Левый .
- Аварийный уровень падения ТЖ.
- Одометр (показывает общий пробег машины).
- Спидометр (демонстрирует скорость движения).
- Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
- Правый указатель поворота.
- Резерв.
- Индикатор непристегнутых ремней (есть не на всех моделях).
- Индикатор аварийного падения масла. Также может быть расположен под номером 18.
- Резерв.
- Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
- Резерв топлива, загорается, когда его меньше 8 литров.
- Индикатор давления масла.
- Тоже что 13.
- .
- Температура ОЖ.
- Лампа габаритного света.
- Перегрев ОЖ.
- Индикатор дальнего света.
- Кнопка обнуления суточного пробега.
- Определитель суточного пробега.
- Тахометр. Определяет частоту вращения коленчатого вала.
- Лампа разряда аккумулятора.
Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».
Описание и расположение индикаторов и приборов на панели
Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем
Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную
Основные индикаторы
Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.
- Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
- Лампа системы управления двигателем.
- Резерв/индикатор АБС при ее наличии.
- «Stop». Сигнализирует о неисправности, движение с которой запрещено.
- Левый указатель поворота.
- Аварийный уровень падения ТЖ.
- Одометр (показывает общий пробег машины).
- Спидометр (демонстрирует скорость движения).
- Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
- Правый указатель поворота.
- Резерв.
- Индикатор непристегнутых ремней (есть не на всех моделях).
- Индикатор аварийного падения масла. Также может быть расположен под номером 18.
- Резерв.
- Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
- Резерв топлива, загорается, когда его меньше 8 литров.
- Индикатор давления масла.
- Тоже что 13.
- Подогрев сидений.
- Температура ОЖ.
- Лампа габаритного света.
- Перегрев ОЖ.
- Индикатор дальнего света.
- Кнопка обнуления суточного пробега.
- Определитель суточного пробега.
- Тахометр. Определяет частоту вращения коленчатого вала.
- Лампа разряда аккумулятора.
Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

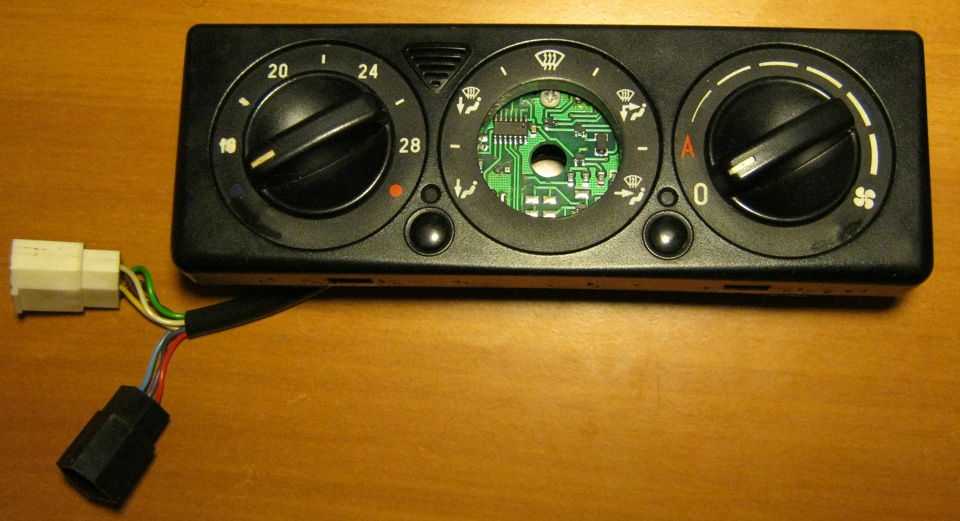

Неисправность переключателя скоростей обдува
Наверняка многим владельцам автомобилей ГАЗ 31105 знакома проблема, когда выходит из строя переключатель скоростей вентилятора системы обдува в составе отопителя.
И главная неприятность заключается в том, что отдельно его купить невозможно. В продаже подобный элемент не встречается. То есть нужно тратить значительно больше денег, и покупать новый блок управления печкой. Ситуация странная, но искать выход из неё нужно, если не хотите расстаться с внушительной суммой из своего бюджета.
Решение было найдено. Причём оно довольно необычное, но крайне эффективное. А самое главное, что требует минимальных финансовых затрат.
Суть заключается в том, что в составе блока управления на Волге 31105 используется переключатель, аналогичный переключателю температуры на автомобилях ВАЗ 2110, и всех его модификациях.
Переключатель доступен в продаже, стоит значительно меньше принадлежащего Волге. Плюс ещё одна интересная особенность: на переключении температуры в Волге стоит такой же элемент управления.
В действительности речь идёт об обычном переменном резисторе, который можно снять или купить с ВАЗа, и припаять на свою Волгу. Также автоумельцы отмечают, что с таким же успехом применяться переключать от Приоры.
Оголённые и повреждённые провода, разорванные тросики, механические поломки кнопок, крутилок или переключателей. Всё это возможно в случае с блоком управления отопителем на автомобилях ГАЗ 31105. Некоторые неисправности устраняются путём ремонта, изоляции и даже склейки пластиковых компонентов. В других случаях меняют элементы блока, а порой даже устанавливают новую плату.
Если вы точно уверены в поломке блока печки, и при этом не хотите тратить время на ремонт, но готовы потратить деньги, просто купите новое управление отопителем для модели ГАЗ 31105 в сборе, и установите его на место старого. На этом все проблемы точно будут решены.
Печка на Волге 31105 откровенно неплохая. Да, она имеет свои недостатки и заводские недоработки. Но это неотъемлемая часть любого автомобиля, начиная от самых бюджетных, заканчивая элитными иномарками. ГАЗ 31105 выигрывает в том, что здесь можно проводить модернизацию, доработку и заниматься ремонтными работами, не вкладывая большие деньги, получая отличный результата.
Тюнингуем приборную панель ваз своими руками. Тюнингуем приборную панель ваз своими руками Тютинг звука или Красное платье для Лады
Товарищи кулибины, представляю вашему вниманию свою давнюю переделку приборов газ 3110 на ваз 2107 Собственно у меня имелся авто 21053 с установленной торпедой от 2107. Всё бы ничего но родные приборы с их горе подсветкой меня не устраивали. И решил я поставить из от Газ 3110. Делалось это очень давно, руки ещё были не те. поэтому вышло немного топopненько. Но суть я думаю передать получится. Вынул всё из авто и припёр домой:
Тросиков тут нет, поэтому нужно купить датчик скорости от 2110 вот такой:
На выходе имеем готовый вариант:
Между делом перенёс музыку в верхнюю часть и переделал нижнюю консоль (поставил туда мощные вентиляторы) и при подаче воздуха в ноги можно подавать его в центр салона. Но это уже другая тема и такая только у меня наверное :)))))
Вот единственное качественное фото:

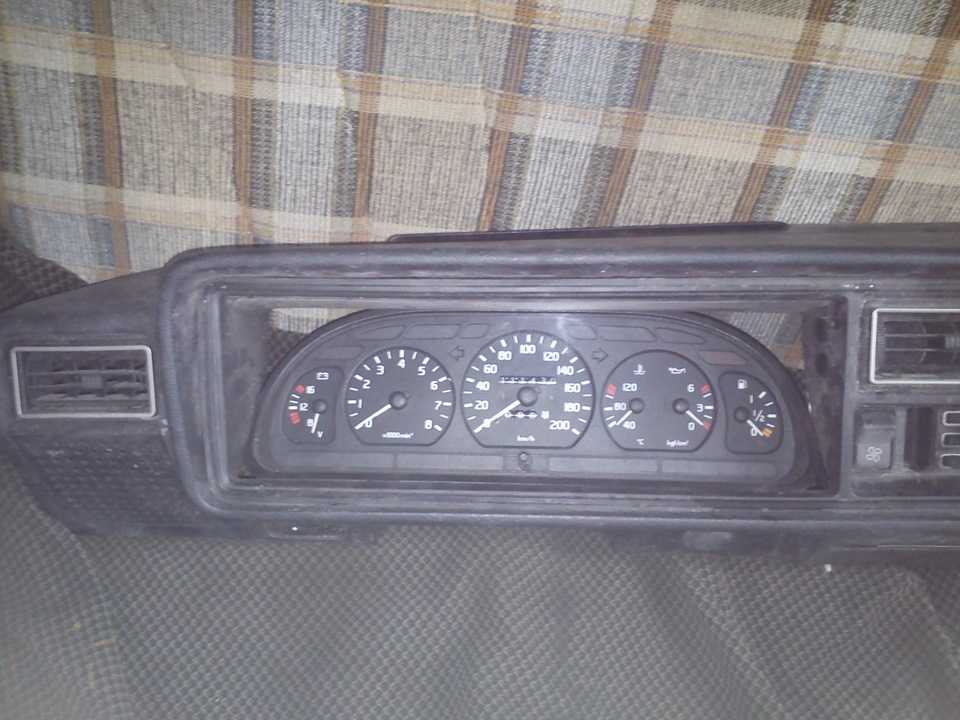

Как снять щиток приборов на ВАЗ 2107
Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег. Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же. Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:
Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:
Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.
Разберём последовательность действий для снятия панели.
- Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
- С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.
- Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.
- Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
- Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.
- Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
- Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
- Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки, или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
- Заключительный этап: выполняем снятие щитка. Операция закончена.
При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

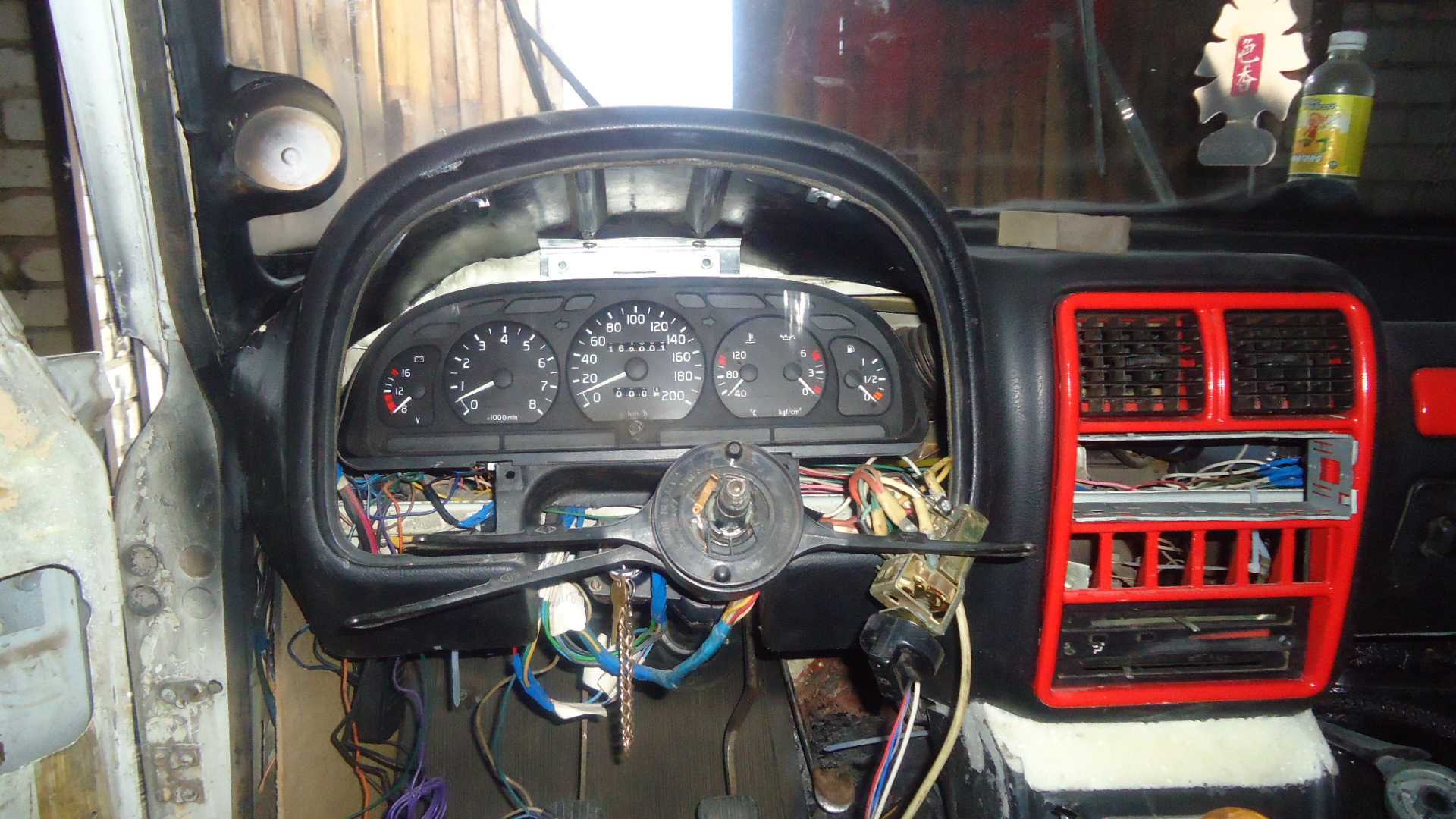

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).
Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку. Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, пpeдoxpaняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.
На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.
Особенности модификации
Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:
- Корректором фар с электроприводом;
- Подогревом форсунок омывателей лобового стекла;
- Двухрежимным обогревом заднего стекла.
Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.
Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:
- Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
- Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).
Схема электропроводки ГАЗ 3110 на инжектор с двигателем ЗМЗ-4062
Карбюраторный двигатель
На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.
Он имел некоторые отличия:
- Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
- Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.
Инжекторный вариант
Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).
Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:
- Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
- Две катушки зажигания;
- Электронный коммутатор.
Заводская инструкция по расшифровке кодов
Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:
- Двигатель со впрыском топлива работал на бензине с октановым числом 92;
- Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)
Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:
- МИКАС 5.4;
- СОАТЭ;
- ИТЭЛМА VS 5.6;
- МИКАС-7.1.
Без снятия торпеды и панели
Другой способ. демонтировать «печь» без снятия торпеды. Последовательность действий:
- Слив охлаждающей жидкости.
- Снятие крышки радиатора и педали газа. Отвинтите три гайки на 10. Чтобы снять нагреватель без разборки торпеды, вам необходимо отвинтить крышку
- Снятие стопорного кольца на штоке вакуумного усилителя тормозов. Удаляет тормозную педаль стержень с стопорным кольцом
- Вырезать панель за радиатором, чтобы вы могли вытащить ее, не снимая торпеду. Радиатор извлекается через разрезную оболочку
- Извлечение радиатора с нажатой педалью тормоза. Перед снятием сопел в моторном отсеке отсоединяются.
Вышеописанный метод хорош тем, что он производит меньше труда и потерял время, но тогда необходимо будет закрепить отверстие, оставшееся в оболочке, с помощью шумоизоляционного материала или вибропласта.

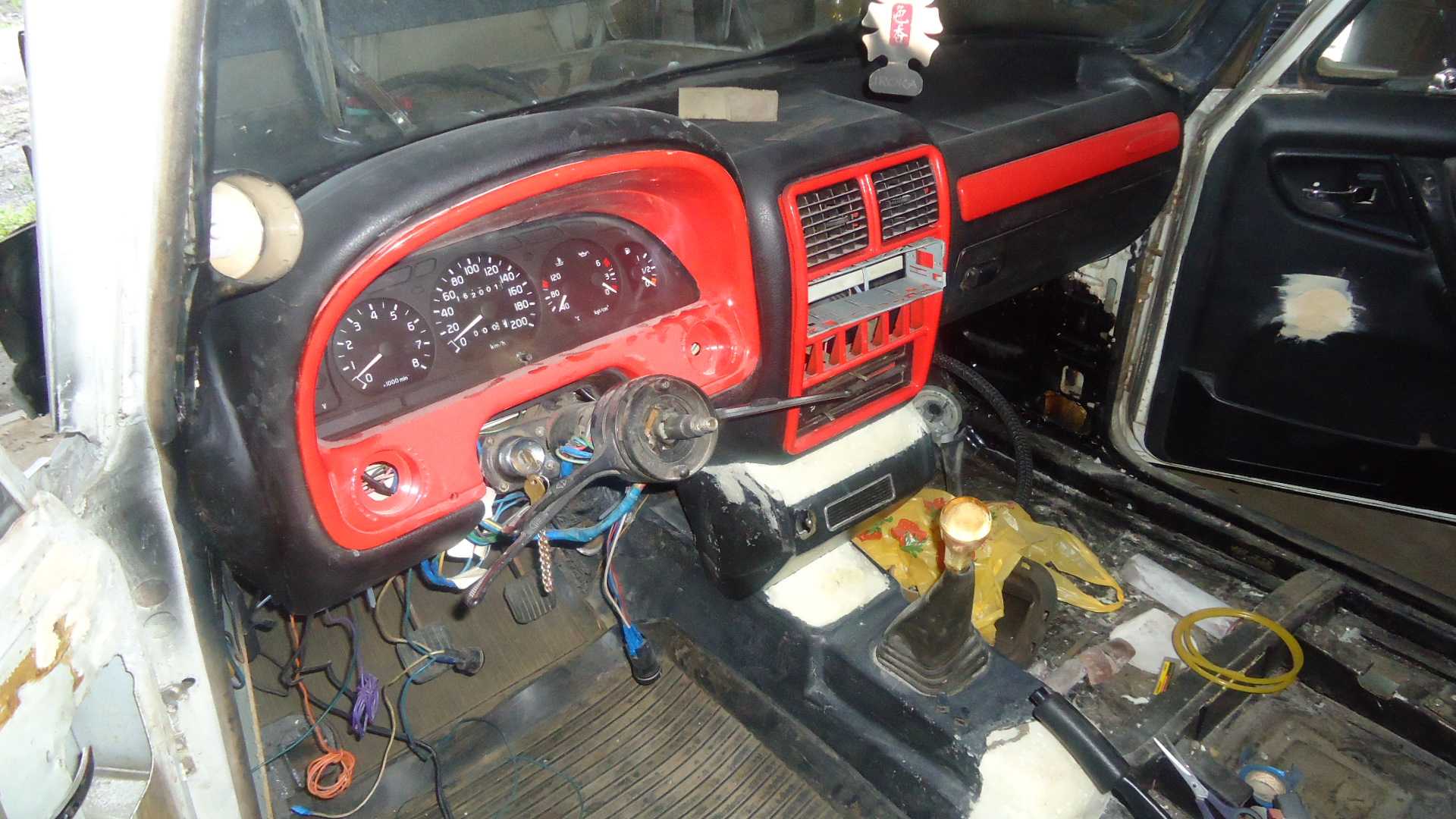

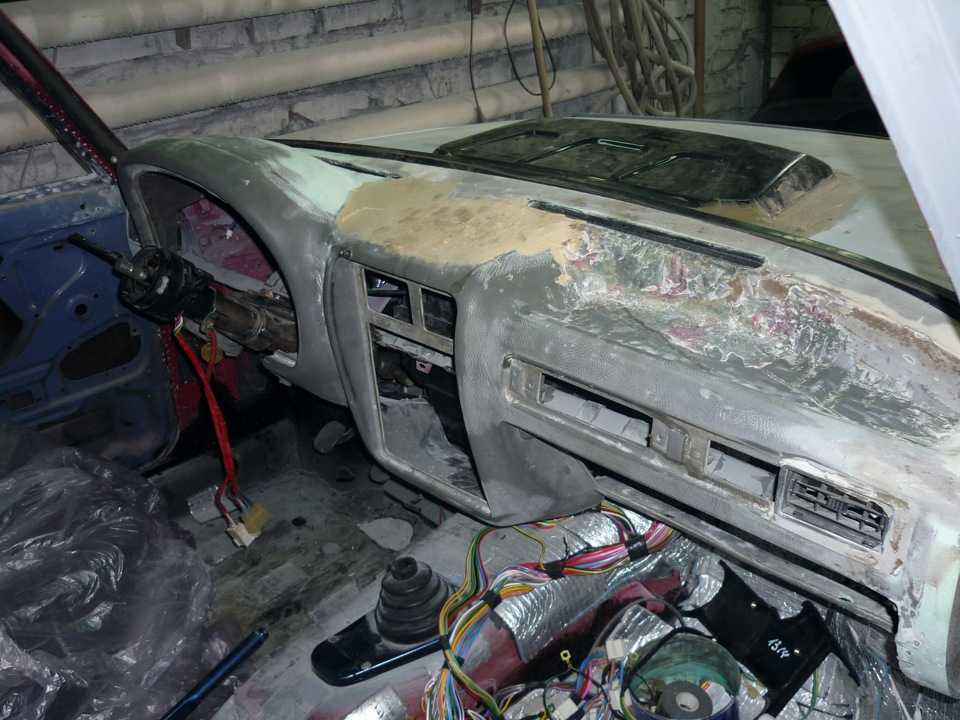

Тюнинг консоли
Тюнинг консоли ВАЗ-2107 представляет собой оптимизацию передней панели, в результате которой в авто может появиться множество полезных особенностей и преимуществ, таких, как новые магнитофон, часы или прикуриватель. Доработка бороды ВАЗ-2107 позволяет сделать транспортное средство более оригинальным и функциональным. Любой желающий посредством несложных усовершенствований может установить в машину проигрыватель, современные часы, USB-розетку, устройства для контроля за электросетью и маленькие «кармашки» для небольших предметов.
Среди основного инструментария, без которого невозможен тюнинг штатной бороды ВАЗ-2107, стоит отметить: электрические лобзик и дрель; «болгарку»; слесарный уголок; простой карандаш; линейку; клей и степлер для мебели.
Создаваемый своими руками тюнинг бороды ВАЗ-2107 может подразумевать изготовление новой панели, которая изначально будет иметь специальные участки для расположения переключателей и индикаторов. Проще всего тюнинг консоли осуществить посредством обыкновенной фанеры с толщиной около 6 мм. В качестве отделочных материалов целесообразно использовать искусственную кожу, идеально сочетающуюся по цвету с остальными элементами салона. В последнее время автовладельцы приспособились внедрять даже карбон.
Тюнинг бороды ВАЗ-2107 можно осуществить с помощью комплексной модернизации, которая «в корне» изменит интерьер авто. Замену заводской «отделки» на дверях и других элементах салона можно произвести посредством карбона и кожвинила. Новую консоль необходимо будет расположить на месте заводского приспособления, которое должно быть предварительно демонтировано. Сняв стандартную бороду, автомобилист сможет быстро произвести замеры для дальнейшего создания чертежей.
Меняем торпеду
Из наших моделей лучше всего подойдет запчасть от ВАЗ 2115. Только придется с помощью монтажной пены заделать мелкие не состыковки. Из иномарок лучше всего сюда подойдет торпеда от BMW E30. Выглядеть она будет намного выигрышнее.
Есть и другой вариант, поставить торпеду от Toyota Camry.
Она немного шире, чем стандартная деталь. Поэтому для более точной установки придется немного подрезать торпеду снизу по бокам. Но и в таком случае она будет мешать стеклоподъемникам. Поэтому приготовьтесь сразу установить электрические подъемники. Это будет оптимальным вариантом. Также придется помучиться с установкой кожуха руля.
Стандартный кожух не поместится в проем для руля на панели BMW. Поэтому мастера обычно выполняют подгонку. Некоторые режут панель, но намного проще отрезать лишнее от кожуха. Крепления лучше использовать стандартные от родной торпеды, только их немного выгибают. Часто торпеда может проседать вниз, поэтому желательно сразу предусмотреть подпорку.
Читать еще: Какие лампочки стоят на хендай солярис
Подключение печки. Многие водители не могут подключить печку. Дело в том, что воздуховоды не совпадают. Поэтому придется делать специальные переходники. Для этого можно использовать воздуховоды с Газели. Останется только их немного подогнать и закрепить. Тросик с печки лучше всего использовать от BMW. Его намного проще подключить к печке, чем родной жигулевский к новой торпеде.
Подключение новой панели
Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.
Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.
Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

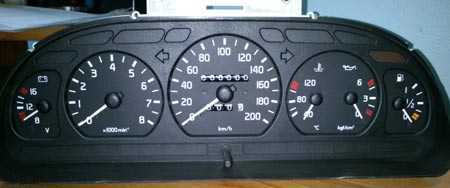

Комбинация приборов на панели газ 3110
Если вы хотя бы немного разбираетесь в электронном устройстве автомобиля, то самостоятельно подключить деталь не составит труда. В противном случае лучше заручиться поддержкой электрика или отправиться в ближайший автосервис за получением профессиональных услуг.
Далее следует провести несколько простых манипуляций:
- Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
- Далее выкручиваем 6 креплений рулевой колонки.
- Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
- На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.
Теперь о нюансах подключения:
- Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.
Комбинация приборов ГАЗ нового образца 385.3801-10
- Снова первый контакт, но теперь уже на XP2, также подключается на массу. Не подключим — постоянно будет гореть индикатор ABS.
- Третий контакт от XP3 подсоединяется к постоянному «+» 12 В верхний блок предохранителей.
- Тринадцатый контакт в XP3 подсоединяется к постоянному «+» 12 В на ближний свет.
- В XP4 остается поменять контакты 3 и 5 местами. Не забудьте это сделать, иначе будет мигать кнопка проверки двигателя.
Снятие и установка комбинации приборов ГАЗ-31105
Все контрольные приборы установлены в комбинации приборов. Там находятся спидометр, тахометр, указатель температуры охлаждающей жидкости с сигнальной лампой перегрева двигателя, указатель давления масла с сигнальной лампой недостаточного давления, вольтметр с сигнальной лампой разряда аккумуляторной батареи и указатель уровня топлива в баке с сигнальной лампой резервного остатка. Кроме приборов в комбинации установлены блоки контрольных и сигнальных ламп, позволяющие судить о состоянии систем автомобиля.
Комбинация закреплена в панели приборов четырьмя винтами и закрыта облицовкой, закрепленной в свою очередь, так же четырьмя винтами. Завод-изготовитель рекомендует при выходе из строя приборов, заменять комбинацию в сборе.
1. Снимите верхний и нижний кожухи рулевой колонки, усилитель панели приборов. Выверните болты крепления рулевой колонки, опустите ее на переднее сиденье и снимите подрулевые переключатели (см.»Снятие и установка рулевой колонки»).
2. Выверните четыре винта крепления облицовки комбинации приборов и снимите облицовку, вытягивая ее на себя.
3. Промаркируйте и отсоедините штекерные колодки центрального переключателя 1 света и корректора 2 света фар.
4. Выверните четыре винта крепления комбинации приборов.
5. Выньте из панели приборов и поверните комбинацию приборов на 90°. Промаркируйте и отсоедините штекерные колодки от комбинации приборов. Снимите комбинацию приборов.
6. Устанавливайте комбинацию приборов в порядке, обратном снятию.
Расширение функционала
ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:
- датчики освещенности и температуры;
- индикатор расхода горючего на километр;
- ЭБУ;
- телевизор и пр.
Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).
Схемы панели приборов
Схема электрическая работы приборов в комбинации с рабочими элементами
Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:
- указатель наличия моторного масла в двигателе;
- датчик показания температуры охладителя;
- блок монтажный коммутационный;
- датчик топлива;
- комбинации поворотов;
- показатель количества топлива в баке;
- тахометр;
- показатель температуры охладителя;
- выключение зажигания;
- реле зажигания;
Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.
Схема панели приборов автомобиля ВАЗ-2107
Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.
| 1 | Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя |
| 2 | Кнопка подачи звуковой сигнализации |
| 3 | Рычаг управления световой сигнализацией поворотов |
| 4 | Переключатель света фар (дальний, ближний) |
| 5 | Элементы подачи в салон свежего или теплого воздуха |
| 6 | Гидравлическая корректировка положения передних фар |
| 7 | Рычаг, предназначенный для открытия капота |
| 8 | Розетка для питания в 12В |
| 9 | Выключение зажигания |
| 10 | Включение световой аварийной сигнализации |
| 11 | Сцепление |
| 12 | Тормоз |
| 13 | Переключатель отопителя |
| 14 | Кнопка переключения освещения панели приборов |
| 15 | Газ/акселератор |
| 16 | Штатная магнитола |
| 17 | Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла) |
| 18 | Ручной или стояночный тормоз |
| 19 | Лампа, показывающая, что ремни безопасности не пристегнуты |
| 20 | Резерв |
| 21 | Переключатель скоростей передачи |
| 22 | Встроенные механические часы |
| 23 | Прикуриватель с дополнительной розеткой 12В |
| 24 | Лампа, показывающая работу обогрева заднего стекла |
| 25 | Сигнальная лампа, показывающая наличие тормозной жидкости |
| 26 | Встроенная пепельница |
| 27 | Ящик для вещей |
| 28 | Полочка для инструментов и вещей |
| 30 | Подсос или ручной газ |
| 35 | Комбинации приборов |
Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства
Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки
Возможные неисправности проводки
Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:
- Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
- Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
- Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
- Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.
