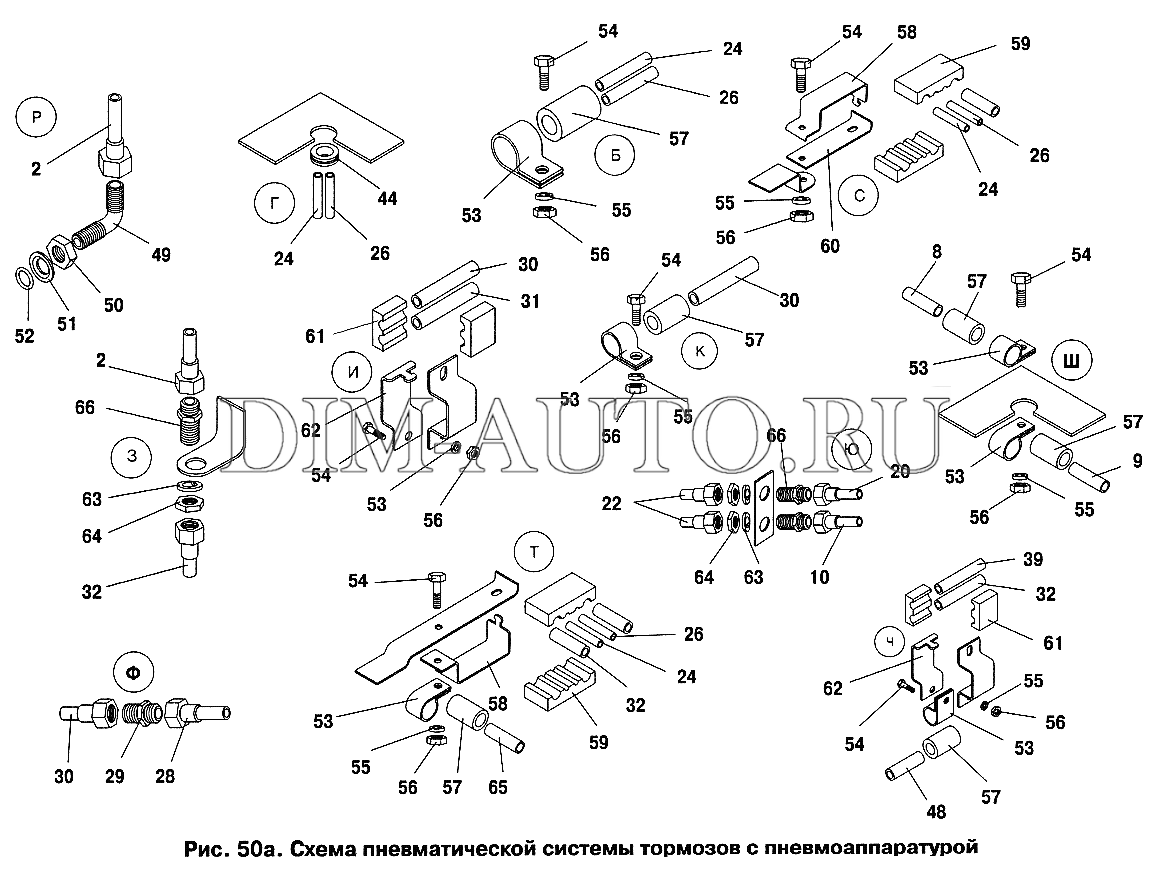

Схема пневматической системы тормозов с пневмоаппаратурой на паз-32053

Особенности и техническое обслуживание тормозов автобуса ПАЗ

Автобус оборудован тремя раздельными тормозными системами: рабочей, стояночной и запасной.

Рабочая тормозная система предназначена для служебного и экстренного торможения автобуса до полной остановки.

Привод тормозных механизмов колес пневматический, двухконтурный, раздельный для передних и задних колес.

Стояночная тормозная система предназначена для затормаживания задних колес во время стоянки автобуса.

Стояночный тормоз приводится в действие поворотом рукоятки крана в крайнее фиксированное положение. При этом воздух выпускается из-под диафрагм задних тормозных камер, пружины энергоаккумуляторов разжимаются и прижимают тормозные колодки к барабанам.

В случае утечки воздуха из контура стояночной тормозной системы, задние колеса самопроизвольно затормаживаются.

Запасная тормозная система обеспечивает торможение автобуса в случае полного или частичного отказа рабочей тормозной системы.

Функции запасной тормозной системы выполняет один из контуров рабочей тормозной системы.

Также в качестве запасной может использоваться стояночная тормозная система, так как кран управления стояночным тормозом обеспечивает изменение интенсивности торможения в зависимости от положения его рукоятки.

Антиблокировочная система (АБС) тормозов обеспечивает устойчивое торможение автобуса на дорогах с низким коэффициентом сцепления колес с дорожным покрытием.

Выход из строя АБС не нарушает функционирование рабочей тормозной системы автобуса.

Рабочая тормозная система состоит из колесных тормозных механизмов и пневматического привода. Схема пневматического привода тормозной системы показана на рис. 1.

Тормозные механизмы передних и задних колес (рис. 2.) барабанного типа с двумя тормозными колодками и регулятором тормоза

Регулятор тормоза РТ-40 (рис. 3.) предназначен для передачи усилия от штока пневмокамеры на разжимной кулак вала и для автоматической регулировки зазора между накладками и тормозным барабаном

Техническое обслуживание тормозных механизмов

Замена тормозных колодок:

1. Утопить фиксатор 2 (рис. 3.) регулятора тормоза и вращать ключом против часовой стрелки до возврата разжимного кулака тормоза в исходное положение. При этом зазор между тормозной накладкой и барабаном станет максимальным.

2. Снять ступицу вместе с барабаном.

3. Снять стяжные пружины колодок 5 (рис. 2.) и тормозные колодки 1

При каждом снятии следует осмотром проверять состояние тормозных барабанов. Не допускается наличие задиров, трещин и значительной выработки на рабочей поверхности, а также ослабление крепления барабана к ступице.

Увеличение диаметров тормозных барабанов мостов РЗАА в процессе эксплуатации допускается не более чем на 6 мм.

Предельный диаметр рабочей поверхности тормозного барабана 426 мм — для мостов «РЗАА» и 383 мм для мостов КААЗ.

При сборке смазать оси колодок тонким слоем смазки Литол-24.

Технические характеристики ПАЗ 32054

Технические характеристики автобуса

Взамен устаревшей, автобус оснастили пневматической двухконтурной рабочей системой с барабанного типа колодочными тормозными механизмами. Пружинные энергоаккумуляторы обеспечивают работу механического привода стояночной системы, который воздействует на тормозные механизмы колес заднего моста нового ПАЗ 32054. В целях повышения безопасности пассажиров, все автобусы оснащаются антиблокировочной системой и вспомогательным тормозом, работающим от любого из двух контуров рабочей системы.

Автобусы комплектуются двумя типами двигателей, дизельным и бензиновым. Заволжский моторный завод поставляет бензиновые 130 сильные двигатели класса Евро-3, Евро-4. Рабочий объем восьмицилиндрового четырехтактного двигателя ПАЗ 32054 4,67 литра с ресурсом 300000 км, и расходом топлива от 22 литров на 100 км. На автобусы с бензиновыми двигателями можно установить газобаллонное оборудование.

Гидроусилитель руля облегчает управление автобусом. Технические характеристики ПАЗ 32054 изменяются от модели к модели. Прежде всего, конструкторы модернизировали подвески автобуса. Передняя снабжена стабилизатором поперечной устойчивости, крепится к раме с помощью двух полуэллиптических рессор. Задняя рессорная подвеска снабжена корректирующими пружинами и двумя амортизаторами.

Коробка передач устанавливается, в зависимости от комплектации автобуса, от разных производителей. Автобусы с дизельными двигателями комплектуются пятиступенчатой СААЗ-3206, на ПАЗ 32504 с бензиновыми движками монтируют ГАЗовские механические коробки с четырьмя или пятью передачами.

Конструктивные особенности и салон Пазика

Занимаясь модернизацией устаревших моделей, производители установили на ПАЗ 32054 цельнометаллический кузов вагонной компоновки, вмещающий 38 пассажиров, с 20 местами для сидения. На более поздних моделях общее количество мест увеличилось до 42, а сидячих до 23.

Полумягкие сиденья не регулируются. На всех модификациях устанавливаются однотипные кузова с разнообразной окраской, прошедшие антикоррозийную обработку. Гарантия эксплуатации кузова 6 лет. Для удобства пассажиров салон ПАЗ 32054 оснащен двумя дверями шириной 725 мм, они открываются с помощью пневмомеханического устройства привода.

Окна автобуса с форточками. На крыше кузова есть люки, обеспечивающие вентиляцию в теплое время года. Они снабжены уплотнителями, которые не позволяют проникать влаге во время дождей в салон автомобиля. Отрицательные отзывы о салоне ПАЗ 32054 вызваны отсутствием перегородки между водителем и пассажирским салоном, недочетами в компоновке различных переключателей на приборной панели.

Несомненным плюсом всех автобусов является доступность двигателя из салона автомашины, что позволяет водителю проводить мелкий ремонт, не выходя из автомобиля. Удобным является и подрессоренное водительское сиденье можно регулировать по горизонтальной плоскости и корректировать угол наклона спинки.

Пол автобуса стал более удобным для передвижения по салону благодаря фанерному покрытию и высоте 1965 мм. Стены кузова обшиты пластиком.

По желанию заказчика в автобусе могут быть установлены индивидуальная система вентиляции, мягкие сиденья. Для удобства пассажиров можно установить систему кондиционирования, стационарные столики.

Модификация ПАЗ 32054-07 с такими же размерами (длина 7000 мм, ширина 2530 мм и высота 2880 мм) и дизельным двигателем получила систему замедления тормозов в базовой комплектации. Автобус используется на пригородных и городских маршрутах, радиус разворота 7,5 метров. Топливный бак, как и на базовой модели — 105 литров.

Электросхема ПАЗ 32054 двухконтурная, с отдельной разводкой на салон и двигатель автобуса, электрооборудование рассчитано на 12В. Автобус обогревается с помощью калориферов от радиатора, дополнительно установлены три отопителя. Они подключены к пусковому жидкостному подогревателю двигателя и системе охлаждения автомобиля.

Популярность ПАЗ всегда была обусловлена не только универсальностью, но и возможностью быстро и недорого провести ремонт транспортного средства. Запчасти на ПАЗ 32054 при необходимости проведения ремонта можно заказать непосредственно на заводе, или в дилерских центрах группы ГАЗ. Перевозчики ценят эти автомашины за доступную цену, быструю окупаемость при эксплуатации плотном графике перевозок. Цена автобусов ПАЗ 32504 в зависимости от комплектации от 1100000 рублей.

Конструктивные особенности ПАЗ-4234

Автобус оборудуется предстартовым подогревателем двигателя. Система охлаждения мотора – жидкостная. Прочие технические характеристики автотранспорта говорят о его комфортабельности и безопасности.

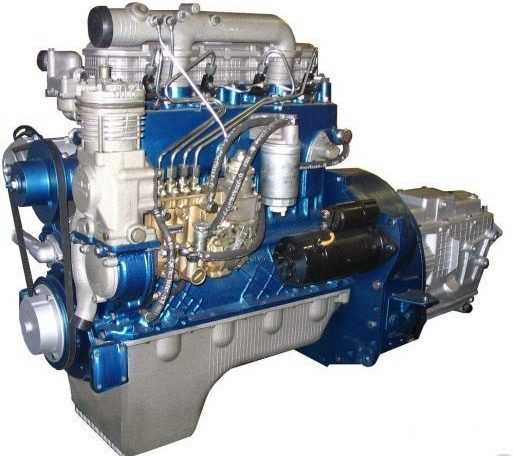

Мотор ММЗ Д-245.9Е3

Тактико-технические показатели

Кузов у автобуса — несущего типа, цельнометаллический, вагонной сборки. Он рассчитан на шесть лет эксплуатации.

Конструктивные особенности современного автобуса следующие:

Коробка передач одна – пятиступенчатая, с механическим переключением передач, сообщающая весь потенциал двигателя на заднюю ось. Автобус имеет зависимую подвеску обоих мостов с рессорами листового типа и стабилизаторами поперечной устойчивости, двухконтурной тормозной пневмосистемой с ABS.

Горючее два раза проходит через очистные фильтры. Автотранспорт славится экономичностью – расход топлива невелик. При неполной нагрузке ПАЗ-4234 – 18,4 л дизеля на 100 км, а при максимальной – 24 л.

Габаритные размеры ПАЗ-4234

В штатной сборке автобус оборудован гидроусилителем руля. Устройство помогает с максимальной точностью управлять автотранспортом без больших применений силы.

Достоинства системы тормозов

Безопасность автобуса ПАЗ-4234 осуществляется с помощью грамотно собранной системы тормозов. Она включает в себя узлы:

Схема пневматического привода тормозной системы автобуса ПАЗ

• стояночный – привод от пружинных аккумуляторов к тормозным устройствам задних колес;
• рабочий – пневмопривод с двумя контурами, разделяющимися по осям, тормозные механизмы всех колес барабанного типа, антиблокировка в наличии;
• запасной – один из контуров рабочего тормозного узла.

Система обеспечивает даже при максимальном ускорении до 95 км/ч наименьший тормозной путь и позволяет быстро остановить автобус при изменяющейся обстановке на дороге.

Преимущества салона

Чтобы пассажирам было удобно входить в автобус и выходить из него, модель оснащена двумя дверями. Удобство посадочных мест в салоне этой модификации ПАЗа – в их полумягкости и комфортных спинках. Расстояние между ними позволяет свободно разместить ноги без упора в передние сидения. Высота потолка в салоне – 196,5 см, что удобно для пассажиров высокого роста.

Кресло водителя регулируется по горизонтали, можно изменить и наклон спинки. А также оно снабжено амортизирующей подвеской.

Система отопления жидкостная, передающая тепло от охлаждающего контура мотора к пяти обогревателям. Вентиляция ПАЗа не принудительного типа, а осуществляется за счет удачно спроектированных люков и форточек. Благодаря им идет полное проветривание салона, что не дает пассажирам изнывать от духоты и зноя.

Салон ПАЗ-4234

Вывод

Простая, удобная для ремонта конструкция, компактные размеры, экономичность, высокая окупаемость и низкая (относительно конкурентов) стоимость позволили «пазику» завоевать сердца эксплуатирующих организаций и пассажиров.

В 2002 году Павловский автобусный завод вошел в состав холдинга, который сегодня носит название группа ГАЗ. Новое объединение стремилось упрочить свои позиции на рынке, в связи с чем, устаревшие модели автобусов стали выпускаться в усовершенствованном виде. Улучшенная модель автобуса ПАЗ 32054 малого класса выпускается на более надежных мостах, изменилась тормозная система автомобиля.
