Как отрегулировать свободный ход педали сцепления?

Замена главного цилиндра сцепления Ваз 2107

Простейший способ произвести ремонт сцепления ВАЗ 2107 — поменять изношенные цилиндры (главные и рабочий). Цена их невелика, а трудоемкость операции намного ниже, чем при проведении ремонта. Поэтому автовладельцы зачастую предпочитают менять, а не ремонтировать сцепления.

Начнем с замены главного цилиндра. Порядок операций следующий:

• Слить тормозную жидкость из бачка сцепления, перелив в другую емкость. Это удобно сделать при помощи шприца.
• Ослабить хомут и снять шланг со штуцера главного цилиндра.

Примечание: можно слить жидкость без использования шприца. Для этого необходимо снять шланг, идущий от бачка к штуцеру цилиндра и перенаправить его в заранее подготовленную емкость.

• Открутить штуцер металлической трубки, идущей от главного цилиндра к рабочему и отстыковать трубку.
• Открутить ключом на 13 или головкой с удлинителем две гайки крепления главного цилиндра к перегородке кузова и снять главный цилиндр.

Примечание: Если резьба заржавела и гайки не откручиваются, следует предварительно обработать шпильки жидкостью WD-40. В противном случае, если применять чрезмерные усилия, можно свернуть шпильки, что доставит немало трудностей.

Теперь можно установить новый главный цилиндр сцепления. Перед этим стоит проверить состояние гибкого шланга бачка сцепления. Если он растрескался в конце — его надо слегка обрезать или заменить новым.

При установке нового цилиндра необходимо сделать так, чтоб шток привода педали сцепления вошел внутрь цилиндра. Для удобства можно попросить напарника чтоб он немного надавил на педаль сцепления и удерживал ее. После чего следует:

• Установить главный цилиндр на шпильки и затянуть гайки крепления.
• Присоединить и затянуть штуцер металлической трубки.
• Надеть трубку от бачка сцепления и затянуть хомут.
• Заполнить тормозной жидкостью бачок, ориентируясь по отметкам уровня.

Замена рабочего цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рабочий цилиндр сцепления – не все люди знают что это такое, но всё же время от времени его приходиться заменять, но как же его заменять если не все знают что это такое? Вкратце. В автомобиле мы на данный момент рассматриваем классику, присутствует два цилиндра сцепления один из которых главный а другой рабочий. Выполняют они практически одну и ту же функцию, при нажатии на педаль сцепления поршень (Указан зелёной стрелкой) который находиться внутри главного цилиндра сцепления смещается и тем самым выталкивает тормозную жидкость дальше.

В это время тормозная жидкость продолжает свой путь и тем самым упирается в тот же самый поршень (Указан синей стрелкой) только который уже располагается в рабочем цилиндре сцепления, и после того как тормозная жидкость упрётся она начнёт выталкивает поршень в связи с чем он перемещается в перёд и там уже нажатием на вилку, сцепление в автомобиле выключается.

В общем мы поняли что в обоих цилиндра должна быть постоянно тормозная жидкость, но зачем же она нужно некоторые из вас спросят? Всё дело в том что тормозная жидкость не сжимаема, и поэтому её используют как в тормозной системе так и в приводе сцепления, в общем давайте вернёмся ближе к теме.

Примечание! Для замены рабочего цилиндра сцепления на новый, вам нужно будет запастись: Основным набором гаечных ключей, а так же пассатижами и возможно вам ещё понадобиться новая тормозная жидкость около 1-го, 2-х литров!

Где находиться рабочий цилиндр сцепления? Он располагается рядом с коробкой, а если быть более точнее то он закреплён при помощи двух болтов на самом картере сцепления коробки, поэтому увидеть его беспрепятственно вам лишь удастся только если вы будете находиться под днищем автомобиля, или если вы будете смотреть глубоко в подкапотное пространство, более подробное его местонахождение смотрите на фото чуть ниже, он указан стрелкой:

Когда нужно менять рабочий цилиндр сцепления? Как мы уже поняли, внутри рабочего цилиндра находиться тормозная жидкость за счёт которой сцепление и выключается у автомобиля, но бывает такое что со временем данный цилиндр приходит в негодность и в его корпусе начинают появляться щели и тем самым из него понемногу начинает выходить жидкость которая в нём находиться, это очень легко понять если вы визуально поглядите на него, а так же это можно и понять не смотря на него вовсе, а как это сделать спросите вы?

Всё дело в том что если цилиндр приходит в негодность и из него начинает выходит тормозная жидкость, то первое что произойдёт с педалью сцепления, так это то что она станет очень легко нажиматься, то есть система будет не герметична так сказать, а если система будет не герметична, то и сцепление работать практически не будет, то есть вы нажимаете на педаль, она нажимается очень легко а сцепление при этом не включается, вот пожалуй эта одна из самым распространённых проблем которая случается при выходе рабочего цилиндра сцепления из строя.

Примечание! Но не надо забывать о том, что лёгкое включение педали сцепления может так же быть вызвано и из-за других причин, к примеру потёкший главный цилиндр сцепления, который в этом случае так же нужно будет заменить! (О том как заменить главный цилиндр и узнать при каких неисправностях его нужно менять, см. в статье под названием: «Замена главного цилиндра сцепления»)

Неисправности сцепления ВАЗ 2107

Основными признаками неисправного сцепления ВАЗ 2107 являются:

• с трудом переключаются передачи;
• пробуксовывает ведомый диск;
• появляется вибрация;
• свистит нажимной подшипник;
• сцепление туго выключается;
• педаль не возвращается из нижнего положения.

Разрушение нажимного диска и кожуха корзины может привести к очень серьёзным последствиям

Практически любая неисправность сопровождается посторонними звуками — шумом, стуками, свистом и т. п.

Не переключаются передачи

Если передачи переключаются с трудом, опытный водитель сразу скажет, что сцепление ведёт. Другими словами, сцепление выключается не до конца. В результате при трогании с места затруднено включение первой передачи, а при нажатой педали автомобиль медленно движется. Причинами такой ситуации могут быть:

• Увеличенное расстояние между опорной поверхностью нажимного подшипника и пяткой корзины. Его нужно установить в пределах 4–5 мм, изменяя длину штока рабочего цилиндра.
• Покоробились пружинные сектора ведомого диска. Диск нужно заменить на новый.
• Увеличилась толщина ведомого диска из-за вытягивания заклёпок, крепящих фрикционные накладки. Диск нужно заменить на новый.
• Заедание ведомого диска на шлицах ведущего вала КПП. Дефектуются обе детали, при необходимости заменяются на новые.
• Недостаток тормозной жидкости в бачке главного цилиндра или скопление воздушных пузырьков в системе гидропривода. Рабочая жидкость доливается до необходимого уровня, прокачивается гидравлика сцепления.

Сцепление буксует

Сцепление может начать буксовать по следующим причинам:

• отсутствует зазор между нажимным подшипником и пятой корзины;
• не отрегулирован привод сцепления;
• на трущиеся поверхности попало масло;

  Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками

• засорился перепускной канал в корпусе главного цилиндра;
• педаль сцепления не возвращается в исходное положение.

Устраняются такие неисправности регулировкой привода, заменой сальников, прочисткой канала проволокой, обнаружением и исправлением причин заедания педали.

Сцепление работает рывками

Если сцепление начинает работать рывками, это может быть вызвано следующим:

• ведомый диск заклинил на шлицах ведущего вала КПП;
• на фрикционных накладках образовались замасленные участки;
• не отрегулирован гидропривод сцепления;
• стальной диск корзины покороблен, некоторые фрикционные пружины потеряли упругость;
• неисправен ведомый диск.

В таких ситуациях чаще всего требуется полная замена сцепления.

Шум при включении сцепления

Появление при отпускании педали сцепления скрежета и дребезжания может быть обусловлено следующим:

• нажимной подшипник заклинил из-за отсутствия смазки;
• заклинил подшипник ведущего вала КПП в маховике.

В обоих случаях проблема решается заменой подшипника.

Шум при выключении сцепления

При нажатии на педаль сцепления слышен стук, лязг, дребезжание, чувствуется вибрация на рычаге скоростей. Причины могут быть следующие:

• неисправна демпферная часть ведомого диска (пружины, гнёзда);

  Если у ведомого диска изношены шлицы, поломаны или разболтаны демпферные пружины, он подлежит замене

• сильно изношено шлицевое соединение ведомого диска и ведущего вала КПП;
• отсоединилась, утратила упругость или поломалась возвратная пружина вилки включения/выключения сцепления.

Во всех случаях следует заменить изношенные элементы на новые.

Педаль возвращается, но сцепление не работает

Иногда случается, что сцепление не работает, но педаль возвращается в исходное положение. Это может быть связано со следующими ситуациями:

• попадание воздуха в систему гидропривода;
• износ уплотнительных колец главного и рабочего цилиндров;
• недостаток рабочей жидкости в бачке.

В этих случаях следует прокачать гидропривод, заменить резиновые кольца на новые и долить рабочей жидкости в бачок.

Тугое сцепление

Мягкость сцепления определяется силой давления на пяту корзины для отведения нажимного диска. Величина усилия зависит от упругости демпферных пружин. Для сцепления ВАЗ 2107 подходят корзины многих производителей, в том числе и иностранных. Тугая педаль сигнализирует водителю, что ресурс корзины подходит к концу.

Педаль выключает сцепление в начале/конце своего хода

При нажатии на педаль сцепление может выключиться в самом начале или, наоборот, в самом конце. В таких ситуациях потребуется регулировка свободного и рабочего хода педали. Свободный ход регулируется изменением длины ограничительного винта педали, а рабочий — изменением длины штока рабочего цилиндра. Кроме этого, увеличенный свободный ход может быть следствием износа накладок ведомого диска.

Как прокачать сцепление ВАЗ 2107

Чтобы убрать из системы воздушные пробки, после любого ремонта нужна прокачка системы. Чтобы сделать это правильно, придется работать на яме и с помощником. На видео, ниже, подробно показано как можно прокачать сцепление несколькими способами.

1. В расширительный бачок главного цилиндра долить жидкости до верху (до верхней кромки) и закрыть пробку;
2. Небольшой шланг надеть одним концом на штуцер рабочего цилиндра;
3. Резко нажать на педаль сцепления, 5 раз с интервалом 3 секунда. После последнего нажатия ногу с педали не убирать, педаль не отпускать;
4. Второй конец шланга опустить в пустую емкость;
5. Гаечным ключом ослабить затяжку штуцера, чтобы через шланг начала сливаться жидкость;
6. Жидкости должно слиться столько, чтобы расширительный бачок стал почти пустым.
7. Закрутить затяжку штуцера, отпустить педаль сцепления;
8. Долить жидкость в бачок доверху, закрутить пробку и повторить прокачку.

Задача прокачки – добиться того, чтобы жидкость, которая сливается из штуцера, была без единого пузырька. Затем долить в бачок жидкости до отметки.

Не все манипуляции для обслуживания и ремонта сцепления ВАЗ 2107 может выполнить автовладелец своими руками. Однако для умелого мастера эта работа вполне по силам, когда есть оборудование и нужный инструмент. В конце концов, «классика» не особо сложна в ремонте.

При замене сцепления нужно обращать внимание на качество деталей. Сейчас есть много брендов, которые делают запчасти, подходящие на ВАЗ, и лучше выбирать изначально качественные марки

Тогда не придется каждый раз прислушиваться к тому, что происходит под педалью.

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

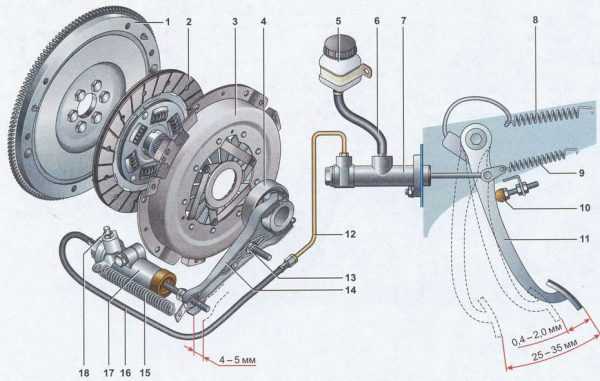

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

• Передавать крутящий момент от коленвала двигателя на трансмиссию;
• Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

1. Педаль сцепления;
2. Главный цилиндр с расширительным бачком;
3. Рабочий цилиндр с толкателем;
4. Трубопровод и шланг;
5. Выжимная вилка.

Принцип работы:

1. Усилие передается от педали через толкатель на шток главного цилиндра;
2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Как отремонтировать КПП на ВАЗ 2107

Как правильно снять коробку передач на ниве шевроле?

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

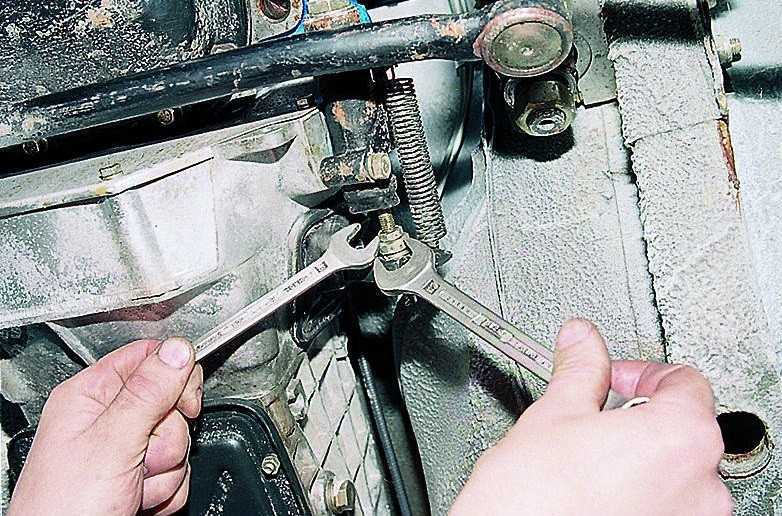

Регулировка привода выключения сцепления Ваз 2105 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Регулировка привода выключения сцепления

Педаль и главный цилиндр привода сцепления

1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления;

13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка

ПОРЯДОК ВЫПОЛНЕНИЯ
↓ Комментарии ↓
1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1

Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания
3

Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля
4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010
5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост
6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы
7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага
8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз
9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора
10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова
11. Модификации автомобиля
11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива
12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Что представляет собой вилка сцепления?

Вилка сцепления (далее — ВС) является важным компонентом трансмиссионной системы любого транспортного средства. Говоря научным языком, этот элемент передает нажатие от рабочего цилиндра или тросика сцепления на выжимной подшипник, обеспечивая движение автомобиля. Подшипник сам по себе является передаточным компонентом между сцеплением и приводом, который физически расположен на муфте выключения. Именно вилка сцепления обеспечивает передвижение муфты с подшипником.

На автомобилях ВАЗ 2107 в большинстве случаев устанавливается однодисковое сцепление, работу которого обеспечивает специальный привод. Двухдисковые сцепления, как правило, устанавливаются на более мощные и грузовые автомобили. Но это вовсе не значит, что на ВАЗ 2107 не может стоять двухдискового элемента.

В любом случае, при нажатии на педаль сцепления привод обеспечивает перемещение ВС, которая, в свою очередь, воздействует на подшипник. Последний в результате перемещения вилки нажимает на лепестки пружинного элемента нажимного диска. Пружина прогибается в сторону маховика, одновременно отсоединяясь от нажимного диска, тем самым освобождая его. В этот момент специальные тангенциальные пружины отжимают нажимной диск, в результате чего передача крутящего момента от мотора транспортного средства к агрегату КПП прекращается.
