Ремонт вакуумника уаз 3151

Как развести тормозные колодки

Перед тем как развести тормозные колодки, необходимо проверить уровень рабочей жидкости в системе и при необходимости долить ее до минимальной отметки.

Для начала нужно разобрать суппорт и снять барабан. Для этого необходимо выполнить следующие действия:

1. Установить УАЗ на ровную поверхность и зафиксировать колеса суппортами.
2. Поставить транспортное средство на ручник.
3. Приподнять автомобиль при помощи домкрата.
4. Демонтировать колеса.
5. Провести внешний осмотр тормозных накладок, их толщина должна быть не менее 2 мм.
6. Очистить элементы системы от скопившейся грязи.
7. Нанести на эксцентриковые пальцы смазочную жидкость.
8. При помощи пассатижей убрать два шплинта.
9. Выбить тормозные цилиндры, используя молоток. Делать это нужно аккуратно, чтобы не повредить механизмы.
10. Убрать суппорт и барабанное устройство.
11. Демонтировать пружинные устройства с колодок.
12. При помощи пассатижей развести колодки до упора, надавив на тормозной цилиндр.
13. Повторить процедуру для задних колодок тормозной системы.

Во время процедуры необходимо следить за рабочей жидкостью, ее количество не должно быть ниже требуемой отметки. После того как колодки будут разведены, можно устанавливать новые механизмы. Для того чтобы собрать систему, нужно выполнить все действия в обратном порядке.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

• клапана;
• металлического корпуса;
• диафрагмы;
• поршня;
• штока;
• мощной возвратной пружины;
• толкателя, который соединяется с тормозной педалью;
• защитного чехла;
• фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем мотор – если педаль «проваливается» (опускается под давлением ноги), ВУТ работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

• неисправен обратный клапан «вакуума»;
• идет подсос воздуха из шланга, соединяющего впускной коллектор с тормозным усилителем;
• нет компрессии в том цилиндре ДВС, откуда берется разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

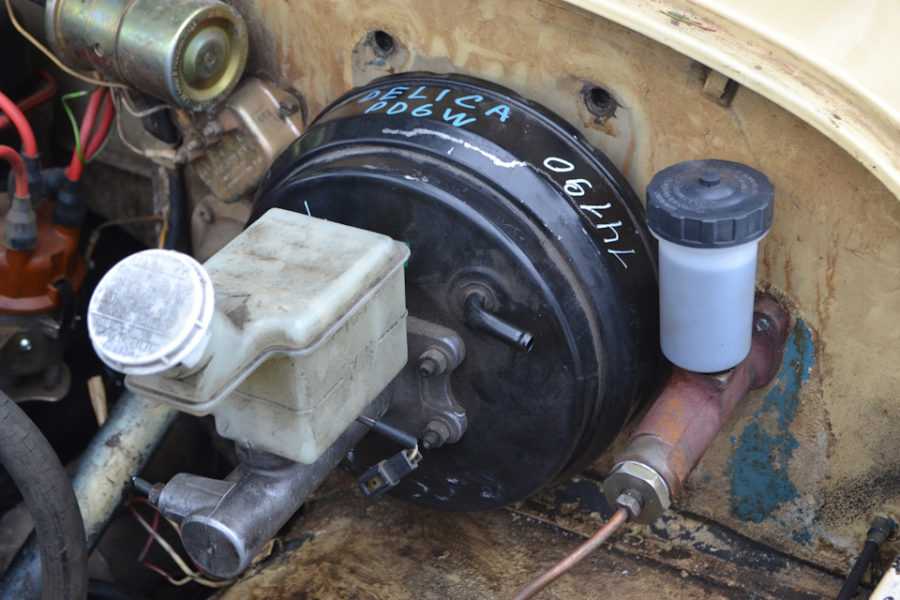

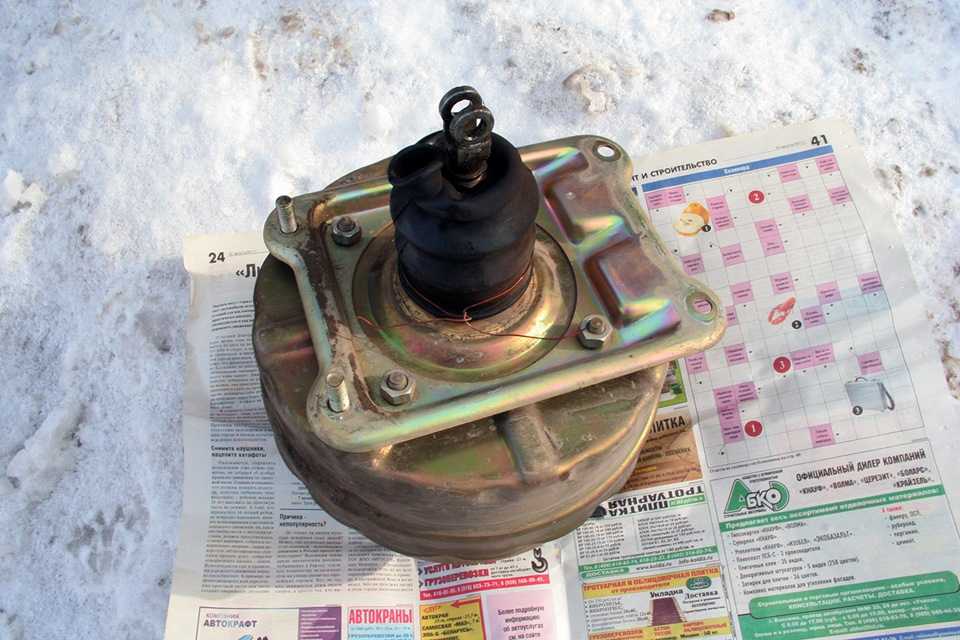

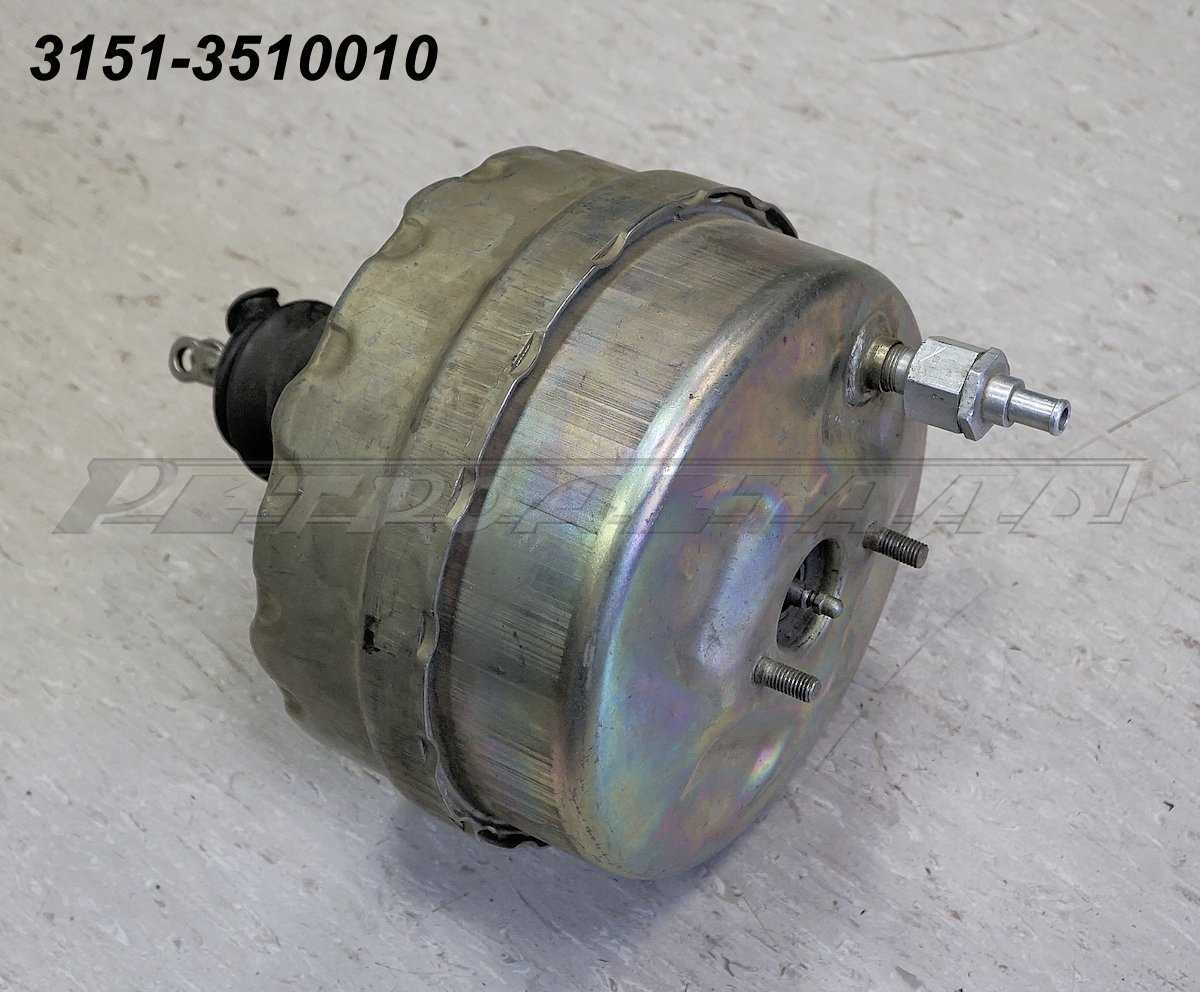

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей вазовских автомобилей, на машинах УАЗ корпус ВУТ очень прочный, и располовинивать его совсем непросто. Можно отогнуть выступы с помощью монтировки и молотка, но так работа выполняется с нарушением технологии – по инструкции необходимо одну половину поворачивать относительно другой. Самая большая проблема при разборке – «располовинивание» корпуса – порой эти части так закипают, что разобрать узел невозможно. Автовладельцы машин советуют ни в коем случае не вдавливать один корпус в другой – тогда уже точно поворачивание не получится.

Еще одна проблема в ремонте «вакуумников» – низкое качество запчастей в ремонтном комплекте, порой установленных деталей не хватает и на полгода. Автомобилисты советуют ремонтом не заниматься, а купить новую запчасть, хотя здесь есть другой минус – ВУТ на автомобили типа УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, можно на авторазборке подобрать «вакуум» от иномарки, у которого по креплениям подходит главный тормозной цилиндр, и путем подгонки установить на автомобиль. В результате получается дешевле и надежнее – импортные детали даже в состоянии бу служат по несколько лет без каких-либо нареканий.

Нередко после замены ВУТ появляются проблемы, и автомобиль уже не так тормозит, как было раньше при исправном «вакуумнике» – тормозная педаль берет в самом конце, или система не до конца растормаживается. Все дело здесь заключается в штоке, который нажимает на поршень ГТЦ – он с завода может быть не отрегулирован. На этом штоке имеется регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не берем) регулировку штока проверяем следующим образом:

Еще на UAZ Hunter педаль может «брать» в самом конце, и у нее получается большой свободный ход

Необходимо обратить внимание на положение педали – если она слишком низко от полика в салоне, ее необходимо отрегулировать:

Основным фактором неисправности вакуумного усилителя тормозов считается его полная или частичная неспособность создания вакуума в рабочей камере. Потенциальным источником проблемы служит обрыв либо разгерметизация соединения шланга, стыкующего впускной коллектор двигателя и усилитель.

Помехи в работе агрегата вызываются и дефектами, находящимися внутри усилителя – вследствие нарушения целостности рабочей поверхности диафрагмы или утери эластичности клапаном. Для того чтобы обнаружить неисправности вакуумного усилителя тормозов, проводятся определённые тесты.

Chevrolet Lanos: Проверка и регулировка положения педали тормоза

Chevrolet Lanos / Руководство по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Тормозная система / Проверка и регулировка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии до
упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной
системы. В то же время положение педали во многом обеспечивает исправную работу
системы. Если педаль находится от пола на расстоянии, которое больше нормативного,
возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует
свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности
тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключи «на 13», «на 14», пассатижи.

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки
педали до пола.

Примечание

Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали
в свободном состоянии до пола. Это расстояние должно быть 100-105 мм. Разница размеров
при двух измерениях и является полным рабочим ходом педали, который должен быть
60_б5 мм. Если расстояние от накладки площадки педали до пола не соответствует указанному
в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов.

3. Снимите вакуумный усилитель тормозов с автомобиля (см. «Замена вакуумного
усилителя тормозов», с. 191).

Примечание

Необходимость снятия усилителя объясняется тем, что на автомобиле
нет доступа к регулировочному узлу штока усилителя.

4. Ослабьте затяжку контргайки 2 регулировочной втулки и, удерживая шток 3 от
проворачивания, вращайте регулировочную втулку 1 в нужную сторону.

Примечание

При исправных вакуумном усилителе и деталях педального узла оптимальный
полный ход педали тормоза устанавливается автоматически при установке размера 278,55
мм. от корпуса усилителя до центра отверстия в виде толкателя (см. «Замена вакуумного
усилителя», с. 191)

5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой
до момента прекращения перемещения педали без сопротивления.

Определите по линейке значение свободного хода, оно должно быть 8-10 мм.

Несоответствие свободного хода указанному значению может быть вызвано следующими
причинами:

— повышенный люфт в соединении вилок толкателя вакуумного усилителя и педали,
что может быть следствием износа пальца вилки и отверстий в вилке педали;
— неправильно отрегулировано расстояние от площадки педали в свободном состоянии
до пола (см. п.2) 6. Если рабочий ход педали больше значения, приведенного в п.2,
то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ
накладок тормозных колодок тормозных дисков или барабанов. Удалите воздух и гидропривода
(см. «Прокачка гидропривода тормозной системы», с. 187) или замените тормозные колодки
(см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 194;

«Замена тормозных колодок тормозного механизма заднего колеса», с.197), диски (см.
«Замена тормозного диска», с. 195) или барабаны (см. «Снятие и установка тормозного
барабана», с. 196)

Предупреждение

Если нажатая до упора и удерживаемая в этом положении педаль постепенно
перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность
главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно
найдите место утечки и устраните ее или замените главный тормозной цилиндр!

Прокачка гидропривода тормозной системы

Гидропривод тормозов прокачивают для удаления воздуха, попавшего туда при заполнении
жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его
разгерметизацией.
Признаки на …

Главный тормозной цилиндр

Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях
не приводит к желаемому результату.
Кроме того, главный тормозной цилиндр непосредственно влияет на безопасность
…

Другое на сайте:

Схема жгута проводов КСУД автомобиля Daewoo Sens

Схема жгута проводов КСУД автомобиля Daewoo Sens …

Самодиагностика ABS
Блок управления ABS начинает выполнять самодиагностические функции после
включения зажигания. Блок управления ABS обнаруживает неисправность для каждого
контура и компонент, сравнивая состояние си …

Cхема электрооборудования автомобиля Skoda Fabia — 34

Наружное зеркало заднего вида двери водителя с электроприводом и обогревом, блок
предохранителей …

Повторим матчасть: зачем нужен ВУТ

Задача вакуумника — обеспечить комфортное и своевременное торможение, в 3-5 раз повысив физическое усилие, прилагаемое водителем, который нажимает педаль тормоза. Исправная работа этого агрегата особенно актуальна в случае экстренного торможения.

Наличие такого усилителя имеет ещё несколько преимуществ:

• В ситуации экстренного торможения машину не будет уводить в сторону.
• С ВУТ тормозные колодки работают без посторонних звуков.
• авто становится более надёжной даже в случаях её повреждения (например, при разгерметизации).

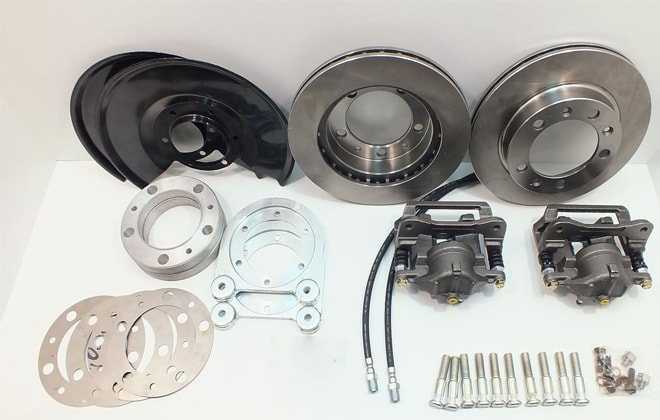

Рекомендуем почитать здесь: дисковые тормоза на уаз буханка

В целом роль ВУТ сложно переоценить, ведь от его работы зависит управляемость автомобилем, а следовательно — жизнь и здоровье всех участников движения. Несмотря на простую конструкцию, длительную беспроблемную работу и неприхотливость в эксплуатации, как и любые другие детали, усилитель тоже может сломаться. К сожалению, у всего есть предельный резерв работы.

Если ВУТ откажет, с тормозной системой ничего страшного не случится, но автовладельцу будет гораздо сложнее контролировать скорость остановки своей «Буханки». В этом случае, чтобы совершить торможение, водителю придётся приложить большие усилия, максимально выжав педаль тормоза «в пол».

Это Вас заинтересует: вездеход кречет

Стояночная тормозная система автомобилей УАЗ

Схема стояночного механизма

Рис. 2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала. К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Обзор вакуумного усилителя тормозов УАЗ MetalPart

ОБЗОР ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ СТАНДАРТНОГО ВУТ

Вакуумный усилитель тормозов (ВУТ) – одно из самых распространенных устройств, применяемых в тормозной системе современного автомобиля. ВУТ обеспечивает снижение прилагаемого на педаль тормоза усилия, с сохранением эффективности рабочей тормозной системы.

Прежде чем перейти к описанию и обзору конструкции ВУТ производства MetalPart, вкратце изложим принцип работы этого узла тормозной системы автомобиля на примере стандартного вакуумного усилителя тормозов.

Вакуумный усилитель тормозов герметичен, выполнен как единый блок с расположенным на нем главным тормозным гидроцилиндром. ВУТ располагается в подкапотном пространстве непосредственно перед педалью тормоза.

Внутри корпуса усилителя находятся (см. рис.):

– Эластичная диафрагма – основная рабочая часть устройства. Диафрагма разделяет корпус ВУТ на две камеры. Первая – вакуумная, направлена в сторону тормозного цилиндра, вторая, атмосферная – к педали тормоза. При этом, вакуумная камера сообщается через обратный клапан с источником разряжения. В исходном положении давление в камерах одинаково низкое.

– Шток поршня главного тормозного цилиндра – проходит сквозь диафрагму и одним концом соединен с тормозной педалью, а другим – с поршнем тормозного цилиндра.

– Толкатель – связан с педалью тормоза.

– Следящий клапан – перекрывает канал, соединяющий атмосферную камеру с вакуумной.

– Возвратная пружина – приводит диафрагму усилителя в ждущее состояние.

Рис. 1. Устройство штатного ВУТ

Действие ВУТ основано на создании разности давлений в его камерах.

Нажатая педаль тормоза передает усилие через толкатель к следящему клапану, который перекрывает канал между атмосферной и вакуумной камерами. Движение клапана создает сообщение атмосферной камеры с атмосферой через соответствующий канал, в результате чего разрежение в камере падает. Преодолев сопротивление пружины под воздействием разницы давлений, диафрагма перемещает шток поршня тормозного цилиндра.

Пропорционально силе нажатия на педаль тормоза возникает дополнительное усилие на штоке поршня главного тормозного цилиндра. Максимальное дополнительное усилие, реализуемое с помощью стандартного ВУТ, соотносится с усилием от ноги водителя с коэффициентом, равным 3,5.

После отпуска педали тормоза атмосферная камера соединяется с вакуумной, давление в камерах выравнивается. Под действием возвратной пружины диафрагма занимает исходное положение, устройство вновь готово к работе. Такими в общих чертах являются устройство и принцип работы стандартного ВУТ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВУТ MetalPart

Почему двигатель троит

На первый взгляд, причины проблемы лежал на поверхности: либо в цилиндре нечему гореть, либо рабочую смесь нечем зажечь. Однако это только на первый взгляд. На деле понять, почему мотор вдруг начал троить при запуске или разгоне, бывает очень сложно, и поиск «корня зла» может отнять не один день, особенно в гаражных условиях.

Важно обратить внимание, при каких условиях мотор не тянет, когда начинает троить сильнее: на холодную или после прогрева, при езде под нагрузкой или на холостых оборотах, на малых или высоких, при разгоне или при равномерном движении. Подсказкой может стать любая мелочь, зачастую кажущаяся не относящейся к делу

Итак, почему же троит двигатель? Основные причины, вызывающие эту неисправность, следующие:

• неверно выставленный момент зажигания;
• подсос атмосферного воздуха в вакуумном усилителе тормозов;
• неисправные свечи зажигания (самая распространенная причина);
• пробитые высоковольтные провода;
• неисправный конденсатор;
• подсос воздуха во впускном коллекторе;
• прогар клапанов или поршней;
• сломанные, изношенные или деформированные поршневые кольца;
• нарушение фаз газораспределения;
• сильно изношенные рокеры клапанов;
• прогар или пробой прокладки головки блока цилиндров;
• изношенные маслосъемные колпачки (затвердевшие, пробитые или полностью разрушенные);
• неправильно отрегулированный карбюратор;
• изношенный вал прерывателя-распределителя или подшипник поворотной пластины;
• забитый воздушный фильтр;
• потеря герметичности вследствие деформации или износа мембраны вакуумного регулятора угла опережения зажигания;
• использование свечей зажигания, не подходящих по своим параметрам к данному мотору.

Замена вакуумного усилителя

Отворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубки (см. Замена главного тормозного цилиндра).
Ослабив затяжку хомута шланга подвода разрежения,…
…отсоединяем шланг от штуцера усилителя.

Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.

Плоскогубцами расшплинтовываем…

…и вынимаем ось из вилки толкателя усилителя.

Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

Ключом «на 17» отворачиваем четыре гайки …

…и снимаем кронштейн с усилителя.

Ключом «на 30» отворачиваем обратный клапан и снимаем его.

Если усилитель не заменяем, промываем его воздушный фильтр.
Для этого ослабляем хомут…
…и стягиваем резиновый защитный чехол.

Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

…и контргайку.

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место.
Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя:
устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.
Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм.

Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку.
Для проверки величины выступания штока до упора утапливаем его в корпус.
Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины.

Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание.
Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту [email protected]

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:[email protected]

Как Прокачать Тормоза На Уаз Буханка

УАЗ 3741 либо 452, именуемый народом « буханка», является самым известным творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, милиции, водоканала. У нее огромное количество положительных свойств.

Она нетребовательна в обслуживании, обладает хорошей проходимостью и выносливостью.

Но при всех собственных плюсах, как и неважно какая машина, она в какой-то момент нуждается в частичном либо полном ремонте. С этой целью необязательно обращаться в сервисные центры

Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.

Тормозная система УАЗ: особенности устройства

С подменой неких деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других тс.

УАЗ « буханка» представляет собой:

гидравлический привод;
рабочий тормоз;
ручной тормоз.

состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия.

Одно — для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов.

Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Источник

Разборка вакуумного усилителя 2109

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

• зажимаем «вакуумник» в тисках;
• отверткой на корпусе отгибаем пазы, с помощью которых держатся между собой две половинки;
• когда почти все заклепки будут разогнуты, необходимо придерживать наружную часть корпуса – внутри устройства установлена пружина, и она может выстрелить. Если старая диафрагма вновь будет устанавливаться на место, далеко отвертку внутрь заводить не нужно, можно поранить резиновый уплотнитель;
• снимаем резиновые чехлы с креплений (2 шт.);
• демонтируем пластмассовый кожух вместе диафрагмой и толкателем в сборе;

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.
