Маркировка и производители распылителей для тракторов МТЗ

Учитывая длительный период выпуска тракторов марки МТЗ 80 82, в процессе модернизации топливной системы дизеля устанавливаются форсунки ФД 22 с отличительными параметрами распылителей и рабочим давлением впрыска. Мотивацией изменения характеристик распылителей является усовершенствование работы системы подачи топлива с целью увеличения мощности, снижения потребления топлива и повышения экологического стандарта дизеля.

Распылители АЗПИ для МТЗ 82

Основным производителем форсунок и распылителей для комплектации топливных систем тракторов Беларус, а также автомобилей с использованием дизелей марок Д-240, Д-240Л, Д-242, Д-243, Д-243С, Д-244, Д-245, Д-245С, Д-260 и их модификаций — является Алтайский Завод Прецизионных Изделий «АЗПИ» г. Барнаул.

«ЯЗДА» – Ярославский Завод Дизельной Аппаратуры выпускает два вида распылителей под двигатели ММЗ с экологическим стандартом Евро 2, Евро 3.

Распылители для дизелей трактора МТЗ 80 82 и их модификаций

Полное обозначение (краткое) распылителя	Диаметр иглы. мм	Кол-во Х размер отверстий	Настройка давление впрыска кгс/смᶾ	Дизель	Аналог распылителя
6А1-20c2-50 к форсунке Т171.1112010-50 АЗПИ	6	5Х0,32	180+5	Д-240 Д-240Л Д-243	DOPI22S532-4164
171.1112010-01 (171-01) к форсунке 171.1112010-01	5	5Х0,32	220+8	Д-243С Д-245С Д-245.5С Д-260 Д-260С Д-260.1.2.4 Д-260.5С	176.1112110-50, 39.1112110-05,  DOPI22S531-4167
171.1112110-02 (171-02) к форсунке 171.1112110-02	5	5Х0,34	220+8	Д-240Л Д-245 Д-240Л Д-243 Д-245.1 Д-245.2	176.1112110-50, 39.1112110-05,  DOPI22S531-4167

Ввиду наводнения рынка подделками завод разработал кодовую систему защиты своей продукции. Идентификацию продукции можно проверить на сайте производителя, заполнив форму цифровым кодом, указанным на упаковке.

Кроме традиционных распылителей завод выпускает комплектующие под топливную систему Сommon Rail, устанавливаемую на модельный ряд современных тракторов марки МТЗ четвёртой, пятой и шестой степени модификации, соответствующие III и IV уровню экологического стандарта.

Неисправности форсунок двигателя, диагностика и чистка в домашних условиях

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Какое давление в форсунках двигателя 238 турбо

• Форсунки ЯЗДА
• Широкая гамма форсунок, выпускаемых ОАО «ЯЗДА», позволяет двигателям ЯМЗ, КамАЗ, ММЗ, ТМЗ иметь высокие экономические, мощностные и экологические показатели, в том числе удовлетворяющие стандартам Евро-3, Евро-2.
• Современная конструкция форсунок обеспечивает стабильные характеристики, простоту технического обслуживания.

Серийно выпускаются форсунки с установочным диаметром 25, 24, 22.5 мм.

Возможности завода позволяют изготавливать форсунки с установочным диаметром 17 и 21 мм для автомобильных, тракторных и стационарных дизелей.

В настоящее время ведутся работы по созданию форсунок, обеспечивающих многофазный и многоступенчатый впрыск топлива, имеющих как механическое, так и электронное управление.

  Устройство трактора Беларус 1221 – в деталях о конструкции

Инструкция по регулировке форсунок двигателя

При обслуживании системы питания грузового автомобиля проверяют давление. Регулировку форсунок двигателя ЯМЗ делают на специальном стенде КИ-3333. Давление начала впрыска у моделей 267-02, 267-10, 261-10(11) изменяют с помощью винта.

При этом нужно предварительно снять колпачок форсунки. Чтобы повысить давление винт ввертывают, для понижения – выкручивают.

На форсунках двигателей ЯМЗ 238 204-50, 204-50.01 и 51-01 используются регулировочные шайбы. Чем выше общая толщина, тем больше давление.

Обслуживание форсунок заключается в проверке герметичности распылителя. Для регулировки создают давление около 1,5 Мпа. В течение 20 секунд течь из отверстий должна отсутствовать.

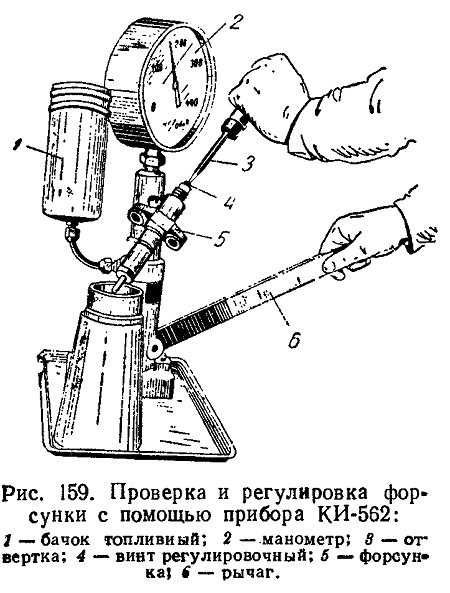

Регулировка форсунки двигателя ЯМЗ выполняется после разборки и сборки.

Проверяется герметичность уплотнений. Используют опрессовку воздухом. Не допускается пропуск пузырьков. Если одно из отверстий распылителя засорилось, необходимо разобрать форсунку. Деталь прочищают и промывают в дизельном топливе.

Чтобы узнать, какое давление форсунок двигателя ЯМЗ 238 должно быть, необходимо уточнить модель мотора. Для каждой модификации производителем установлены свои параметры.

Будьте внимательны при выполнении ремонтных работ. Если у вас нет необходимого оборудования и навыков, советуем обратится на станцию технического обслуживания.

Источник

Форсунки ЯЗДА

Широкая гамма форсунок, выпускаемых ОАО «ЯЗДА», позволяет двигателям ЯМЗ, КамАЗ, ММЗ, ТМЗ иметь высокие экономические, мощностные и экологические показатели, в том числе удовлетворяющие стандартам Евро-3, Евро-2.

Современная конструкция форсунок обеспечивает стабильные характеристики, простоту технического обслуживания.

Серийно выпускаются форсунки с установочным диаметром 25, 24, 22.5 мм. Возможности завода позволяют изготавливать форсунки с установочным диаметром 17 и 21 мм для автомобильных, тракторных и стационарных дизелей.

В настоящее время ведутся работы по созданию форсунок, обеспечивающих многофазный и многоступенчатый впрыск топлива, имеющих как механическое, так и электронное управление.

Надежность, проблемы и ремонт ЯМЗ-238

Серия ЯМЗ-238 была запущена в производство в 1962 году и пришла на смену ЯАЗ-206. Этот мотор имеет V-образный 8-ми цилиндровый чугунный блок, с углом развала 90°, с чугунными мокрыми гильзами и со смещением рядов цилиндров относительно друг друга на 35 мм.

Внутри блока на 5-ти опорах установлен кованый коленвал с ходом поршня 140 мм и с диаметром коренных шеек 110 мм и с диаметром шатунных шеек 88 мм, сами шатуны стальные, а их длина 265 мм. Для этих моторов использовали литые алюминиевые поршни диаметром 130 мм и высотой 100 мм, диаметр поршневого пальца 50 мм. Блок цилиндров накрыт двумя чугунными головками по 8 клапанов на каждую.

Диаметр впускных клапанов 61 мм, выпускных 48 мм, диаметр ножки 12 мм. Здесь применен шестеренчатый привод распредвала, а сам распредвал находится в блоке цилиндров и через толкатели, стальные штанги и стальные коромысла, приводит клапаны в действие. Характеристики распредвала: фаза 246/266, подъем 13.5 мм.

На этих моторах применен непосредственный впрыск топлива с ТНВД 80-30 (на ЯМЗ-238М2) или с другими насосами (детально по модификациям описано ниже). Давление форсунок 261 — 230 кгс/см 2 ; форсунок 267 — 270 кгс/см 2 . Давление масла на прогретом двигателе должно находиться в пределах 4-7 кгс/см 2 (это относится как к турбо, так и атмо).

Помимо атмосферных вариантов выпускали и турбированные, список которых не знает границ. Основные отличия между ними указаны ниже.

Этот мотор имел родственную серию ЯМЗ-236.

Выпуск 238-го продолжается и сейчас, но их заменяют на более экологичные ЯМЗ-7511 и ЯМЗ-658.

Разборка, сборка и регулировка форсунок двигателя ЯМЗ | Грузовики и спецтехника

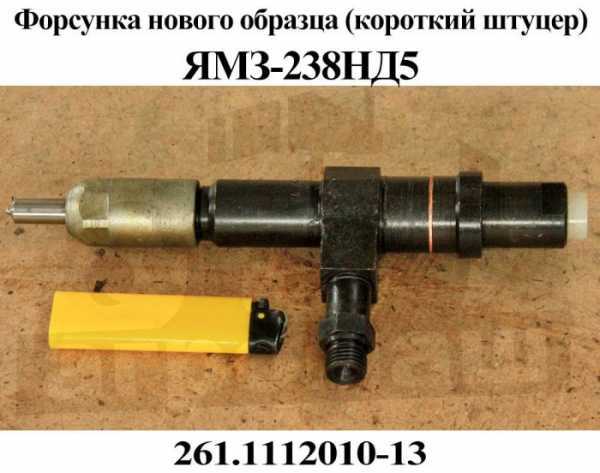

Форсунка двигателя ЯМЗ

Форсунка двигателя ЯМЗ

В процессе длительной эксплуатации в связи с рядом особенно­стей условий работы форсунки характеристики форсунки могут из­меняться. Поэтому форсунки должны подвергаться периодической проверке квалифицированным персоналом в специальной мастерской. При проверке форсунок контролируется давление подъема иглы распылителя, качество распыливания топлива и затяжка всех соединений.

После длительной работы форсунки допускается снижение давления подъема иглы до 135 кПсм. При проверке давление должно быть восстановлено до 150-155 кГ/см2. Регулировку рекомендуется проводить на специальном приборе типа КП-1609А. Перед регулировкой необходимо снять колпак форсунки и отвернуть контргайку регулировочного винта пружины. Давление подъема иглы распылителя устанавливается в необходимых пределах регу­лировочным винтом, при ввертывании которого давление повышается, при вывертывании — понижается. По окончании регулировки контргайка регулировочного винта должна быть затянута; момент затяжки должен быть равен 7-8 кГм.

Качество распыливания топлива при проверке считается удов­летворительным, если топливо впрыскивается в атмосферу в туманно-образном состоянии и равномерно распределяется по поперечному сечению конуса струи. Начало и конец впрыска должны быть чет­кими, подтекание топлива не допускается.

При заедании иглы или подтекании топлива по конусу, которое не удается устранить промывкой и переборкой, комплект распы­лителя должен быть заменен. В случае закоксовывания одно­го или нескольких сопловых от­верстий распылителя форсунку следует разобрать.

При разборке форсунки сна­чала необходимо снять колпак форсунки, вывернуть гайку пру­жины и только после этого от­вернуть гайку распылителя. Разборка форсунки в другом порядке может вызвать полом­ку фиксирующих штифтов рас­пылителя.

После разборки все детали форсунки должны быть очищены и промыты в бензине. Распыли­тель необходимо снаружи очи­стить с помощью деревянного бруска, пропитанного дизельным ма­слом. Сопловые отверстия нужно прочистить стальной проволокой диаметром 0,3 мм, а внутренние полости корпуса распылителя про­мыть чистым бензином. Для чистки деталей распылителя запрещает­ся применять острые, твердые предметы или наждачную бумагу.

Перед сборкой корпус распылителя и игла должны быть тща­тельно промыты в чистом авиационном бензине и смазаны профильт­рованным дизельным топливом. После сборки игла, выдвинутая из корпуса на одну треть своей длины, при наклоне распылителя под углом 45° должна плавно опускаться на седло под действием собственного веса.

При установке распылителя необходимо повернуть его против направления навинчивания гайки до упора в фиксирующие штифты и, придерживая в этом направлении, навернуть гайку распыли­теля рукой до упора и окончательно затянуть ключом (момент затяжки — не менее 7-8 кГм). После затяжки гайки проверить легкость хода иглы резким встряхиванием форсунки; звук перемещающейся до упора иглы должен быть слышен.

При дальнейшей сборке необходимо затянуть штуцер форсунки (момент затяжки должен быть 8-10 кГм), гайку пружины (момент затяжки 10-12 кГм), затем отрегулировать давление подъема иглы, проверить качество распиливания топлива и затянуть колпак форсунки (момент затяжки 8-10 кГм).

Принцип действия секции ТНВД дизельного двигателя ЯМЗ-238

При движении плунжера 6 вниз под действием пружины 3 топливо под небольшим давлением, создаваемым топливоподкачивающим насосом, поступает через продольный канал в корпусе в надплунжерное пространство. При движении плунжера вверх топливо через нагнетательный клапан поступает в топливопровод высокого давления и перепускается в топливоподводящий канал до тех пор, пока торцовая кромка плунжера не перекроет впускное отверстие втулки. При дальнейшем движении плунжера вверх давление в надплунжерном пространстве резко возрастает. Когда давление достигнет такой величины, что превысит усилие, создаваемое пружиной форсунки, игла форсунки поднимется и начнется процесс впрыскивания топлива в цилиндр двигателя. При дальнейшем движении плунжера вверх отсечные кромки плунжера открывают отсечные отверстия во втулке, что вызывает резкое падение давления топлива в линии нагнетания, посадку иглы форсунки на запирающий конус распылителя и прекращение подачи топлива в камеру сгорания. На внутренней поверхности втулки 7 плунжера имеется кольцевая канавка, а в стенке отверстие для отвода топлива, просочившегося через зазор в плунжерной паре. Уплотнение между втулкой плунжера и корпусом секции, корпусом секции и корпусом насоса осуществляется резиновыми кольцами. Из полости вокруг втулки плунжера просочившееся топливо поступает по пазу на втулке плунжера в полость низкого давления корпуса насоса и далее через перепускной клапан и трубопровод в топливный бак. В нижней части корпуса ТНВД ЯМЗ-238 расположен кулачковый вал. Кулачковый вал вращается в роликовых конических подшипниках и промежуточной опоре. Кулачковый вал установлен с натягом 0,01 – 0,07 мм, который обеспечивается регулировочным и прокладками, установленными между крышкой подшипника и корпусом насоса. Связь секций с регулятором частоты вращения насоса осуществляется через рейку. Рейка перемещается в направляющих втулках, запрессованных в корпусе насоса. На выступающем из насоса конце рейки имеется болт 10, которым она упирается в защитный колпачок при положении рейки перед пуском двигателя. При вывертывании болта из рейки пусковая подача уменьшается. Смазка насоса — централизованная, от масляной системы двигателя. Масло подводится к корректору по наддуву, откуда, сливаясь в полость регулятора, поступает в полость кулачкового вала насоса.

Установка зажигания ЯМЗ — КамСпецМаш

Установка зажигания ЯМЗ, другими словами, это регулировка момента впрыска топлива. Вы можете посмотреть видео по установке зажигания ЯМЗ и попытаться сделать это самостоятельно, либо обратиться в СТО, где опытные мастера смогут Вам сделать весь спектр работ качественно и быстро.

Для того, чтобы произвести установку зажигания на двигатель ЯМЗ своими руками, нужно произвести следующие манипуляции:

• Найдите метку на муфте топливного насоса, установите двигатель меткой вверх.
• Проверните двигатель таки образом, чтобы на шкале шкива было 20 градусов.
• Открутите два болта крепления, которые расположены на муфте топливного насоса и проверните саму муфту на позднее зажигание (нужно провернуть муфту против часовой стрелки, если встать напротив ТНВД со стороны радиатора).
• Открутите трубку, которая подает топливо на 1 цилиндр двигателя. Протрите ветошью остатки топлива в выемке.
• Нужно медленно поворачивать муфту по часовой стрелке на раннее зажигание пока в выемке на 1 цилиндре не появится топливо.
• Затяните 2 болта крепления на муфте топливного насоса

Если Вы все же решили произвести установку зажигания двигателя ЯМЗ 236, 238 или 240, то настоятельно рекомендуется обратиться за этим к профессионалам. Вы можете неверно отрегулировать момент впрыска топлива, что станет первопричиной дальнейших неисправностей. Если угол впрыска топлива отрегулирован неверно, то впрыск топлива будет происходить несвоевременно, а результатом будут остатки не сгоревшего топлива в цилиндрах, что приведет к разрушительным последствиям для двигателя.

Форсунки ЯЗДА

Широкая гамма форсунок, выпускаемых ОАО «ЯЗДА», позволяет двигателям ЯМЗ, КамАЗ, ММЗ, ТМЗ иметь высокие экономические, мощностные и экологические показатели, в том числе удовлетворяющие стандартам Евро-3, Евро-2.

Современная конструкция форсунок обеспечивает стабильные характеристики, простоту технического обслуживания.

Серийно выпускаются форсунки с установочным диаметром 25, 24, 22.5 мм. Возможности завода позволяют изготавливать форсунки с установочным диаметром 17 и 21 мм для автомобильных, тракторных и стационарных дизелей.

В настоящее время ведутся работы по созданию форсунок, обеспечивающих многофазный и многоступенчатый впрыск топлива, имеющих как механическое, так и электронное управление.

Диагностика

Проверка форсунок может быть проведена своими силами практически каждым автолюбителем. Часть работ может быть проведена без снятия этих деталей с двигателя. Для более подробного рассмотрения причин, проблемную форсунку лучше снять с двигателя. Происходить самостоятельная диагностика должна в следующем порядке:

• Проверяется целостность проводов, подающих питание на форсунку. Для этого можно замерить на них сопротивление;
• Выясняют, с какой из форсунок возникла проблема. Делают это следующим образом, заводят двигатель и по очереди скидывают провода с выводов форсунок. Если в этом цилиндре она работает, то можно услышать изменения в работе двигателя, поломанная форсунка изменений не вызывает;
• Проверяют сопротивление обмотки. Для этого к выводам присоединяют щупы мультиметра. У исправных форсунок сопротивление должно быть в пределах 11-16 ОМ. Если показатель больше, то деталь следует обязательно заменить;
• Для следующей проверки следует снять топливную рампу. Под форсунки ставятся стаканчики, и крутят стартер 10-15 секунд (более длительная работа может вывести его из строя). При этом наблюдают за конусом распыления топлива. Также сравнивают количество собравшегося в стаканчиках бензина. Так можно наверняка вычислить неисправную форсунку.

Если после всех действий вы не определились с причиной неисправности. То есть форсунки работают исправно

Обратите внимание на прокладку по ней. Если она деформирована или повреждена, то вполне вероятно проблема в подсосе воздуха через нее

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Дополнительная информация

Обслуживание форсунок

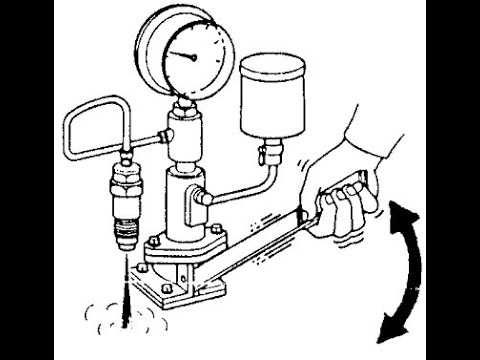

При обслуживании каждую форсунку отрегулировать на давление начала впрыскивания 26,5 +0,8 МПа (270 +8 кГс/см 2 ). Регулировку рекомендуется производить на специальном стенде, удовлетворяющем требованиям ГОСТ 10579-88. Давление начала впрыскивания регулируется винтом при снятом колпаке форсунки и отвернутой контргайке. При ввертывании винта давление повышается, при вывертывании — понижается.

Для проверки герметичности распылителя по запирающему конусу иглы и отсутствия течей в местах уплотнений линий высокого давления необходимо создать в форсунке давление топлива на 1–1,5 МПа (10–15 кГс/см 2 ) ниже давления начала впрыскивания. При этом в течение 15 секунд не должно быть подтекания топлива из распыливающих отверстий; допускается увлажнение носика распылителя без отрыва топлива в виде капли. Герметичность в местах уплотнений линии высокого давления проверить при выдержке давлением в течение 2-х минут; на верхнем торце гайки распылителя (при установке форсунки под углом 15° к горизонтальной поверхности) не должно образовываться отрывающейся капли топлива.

Подвижность иглы можно проверить прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания на опрессовочном стенде, при частоте впрыскивания 30–40 в минуту. Допускается подвижность иглы проверять одновременно с проверкой качества распыливания.

Проверка качества распыливания

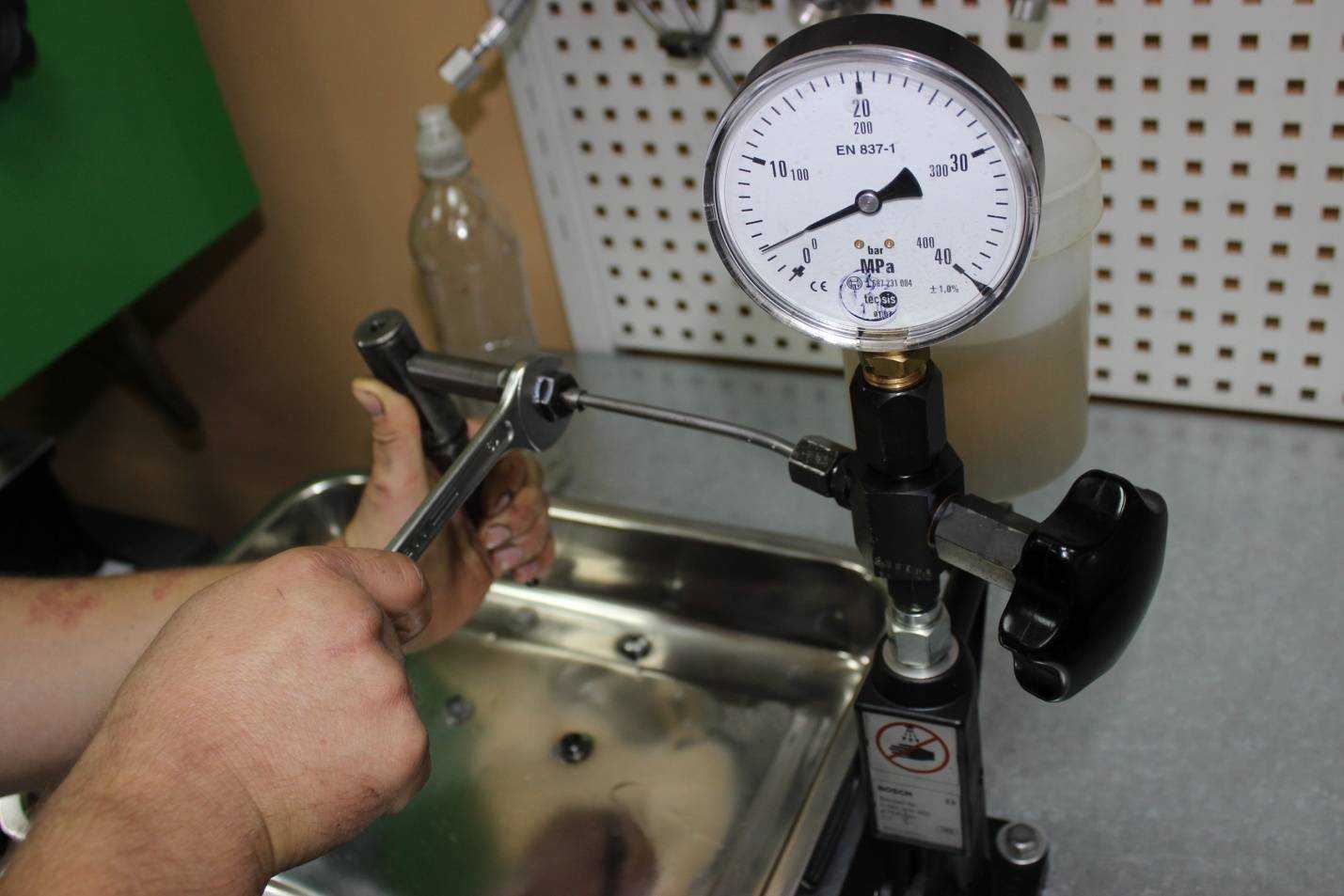

Качество распыливания необходимо проверять на опрессовочном стенде прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания при частоте 60-80 впрыскиваний в минуту. Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи. Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли. Впрыскивание топлива у новой форсунки сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы.

Проверка баланса форсунок

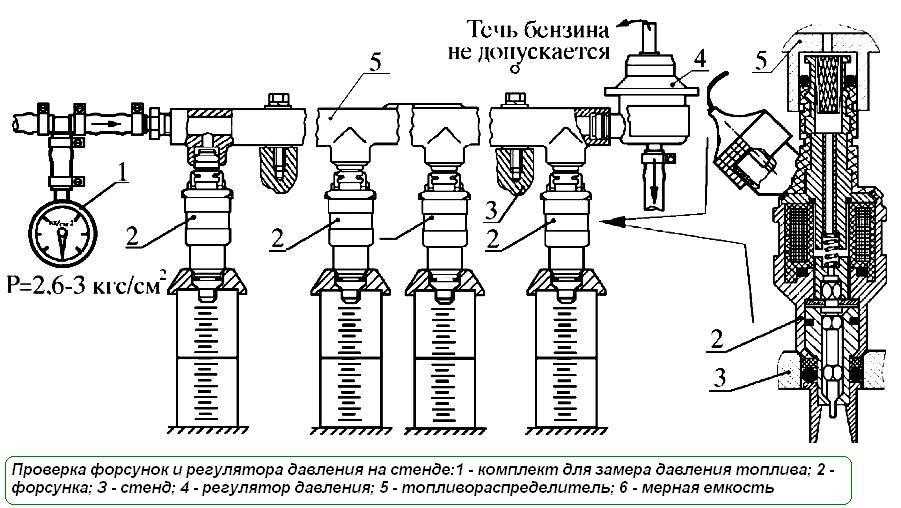

Чтобы выполнить баланс ТФ необходимо для начала отключить бензонасос и завести машину. После нескольких секунд работы двигатель должен заглохнуть – это необходимо для исключения избыточного давления смеси. Затем подключается манометр, и только после возвращается на место бензонасос. Далее подключается компьютер с необходимым ПО и проводится диагностика.

Последующие действия выполняются исключительно при помощи специализированных программ

Можно обратить внимание, что бензонасос постепенно будет включаться и выключаться, как и форсунки. В целом можно выделить следующий алгоритм:

• Включение зажигания;
• Показания манометра в диапазоне 2,8–3 атм;
• Отключается бензонасос;
• Падение давление до 2,5–2,8 атм;
• Проверка одной ТФ;
• Анализ данных манометра – не должна наблюдаться значительная динамика;
• Давление восстанавливается к исходному благодаря включению бензонасоса;
• Процедура поочередно повторяется со всеми форсунками.

При правильной работе каждый элемент будет давать примерно одинаковые показатели. Если же в определенном месте сброс отличается, то можно говорить о неисправности форсунки или ее дальнейшей диагностики. После завершения манипуляций манометр нужно отключать лишь предварительно сбросив давление в системе.

Схема установки ТНВД для двигателя ЯМЗ-238. Тнвд ямз 238 регулировка

​Делаем регулировку топливного насоса высокого давления

Первый этап ремонта топливного насоса, регулировку ТНВД ЯМЗ 238, необходимо выполнять на специальном оборудовании

Здесь важно выявить возможные причины поломки, определить степень износа деталей

Качественная регулировка влияет на экономичность и эффективность дизельных двигателей. Сказывается на работе топливной системы.

Особенности регулировки ТНВД ЯМЗ 7511

Увеличился расход топлива? Советуем выполнить регулировку ТНВД ЯМЗ. Перед проверкой в корпус насоса заливается дизельное масло до соответствующих меток.

Начинают регулировку с проверки установочных параметров. Диагностируют состояние клапанов и их давление.

Топливо подают в головку насоса. Если уже в первые минуты проверки горючее заметно подтекает, замените нагнетательный клапан. При отсутствии утечки из штуцеров давление увеличивают. Внимательно наблюдайте, в какой момент откроется клапан.

Если установлено при попадании топлива в трубку давление не соответствует нормам, заменяют пружины нагнетательных клапанов.

Также при регулировке ТНВД ЯМЗ 7511 проверьте угол начала впрыска горючего. Используйте моментоскоп. Измеренное значение угла должно соответствовать значениям из таблицы завода-изготовителя.

Рабочие регулировки привода ТНВД ЯМЗ 236

Минимальную и максимальную частоты вращения регулируют соответствующими болтами. Предварительное натяжение пружины устанавливается с помощью винта.

Номинальная подача регулируется болтом. Обороты начала срабатывания корректируются корпусом корректора. Болтом ограничивают максимальный скоростной режим.

В процессе регулировки привода ТНВД ЯМЗ 236 определяют момент конца выдвига рейки. В случае отклонений необходимое число оборотов устанавливают винтов двуплечного рычага.

Регулировка тнвд ямз грузовых автомобилей проводится на стенде с прецизионной точностью. Выполняют:

• Проверку номинального значения подачи топлива;
• Регулировку хода рейки;
• Устанавливают значение подачи горючего при перегрузках и при запуске.

После полной регулировки насоса выполняются испытания и обкатка. Замеряется количество горючего, просачивающегося сквозь зазоры. Допустимы только незначительные подтекания. При заметной утечке топлива проверяют герметичность элементов.

Во время проведения испытаний в соответствии с видео регулировки ТНВД ЯМЗ 238 устанавливаются возможные отклонения в работе насоса. Устраняются шумы, заедания деталей, течь в местах уплотнений.

В процессе эксплуатации нарушается момент и количество подачи топлива. Меняется угол опережения впрыска.

Чтобы поддержать насос в рабочем состоянии, рекомендуется через каждый 800 часов эксплуатации снимать элемент, проводить проверку и регулировку ТНВД ЯМЗ 238, а также других элементов механизма.

Благодаря своевременному ремонту вы сможете быстро устранить неисправности и повысить эффективность работы силового агрегата. Однако если заметите неисправность агрегата, советуем купить новый ТНВД ЯМЗ в нашем каталоге.

Измерение электрического сопротивления

Этот метод позволяет проверить форсунки прямо на автомобиле.

1. Гуглим модель форсунок, установленных на вашем автомобиле. По этим данным находим электрическое сопротивление катушек внутри форсунки. Если ничего не нашлось — ничего страшного.
2. Глушим двигатель. Снимаем разъёмы питания с форсунок.
3. Берем мультиметр. Переключаем его в режим измерения 0-200 Ом (Ω).
4. Измеряем сопротивление каждой форсунки. Оно должно быть в пределах паспортных значений. Если номинальное сопротивление узнать не удалось, то сравнивать нужно форсунки между собой. Т. е., если 3 форсунки показали 10 Ом, а одна 20 Ом, то она признается неисправной.

Итого

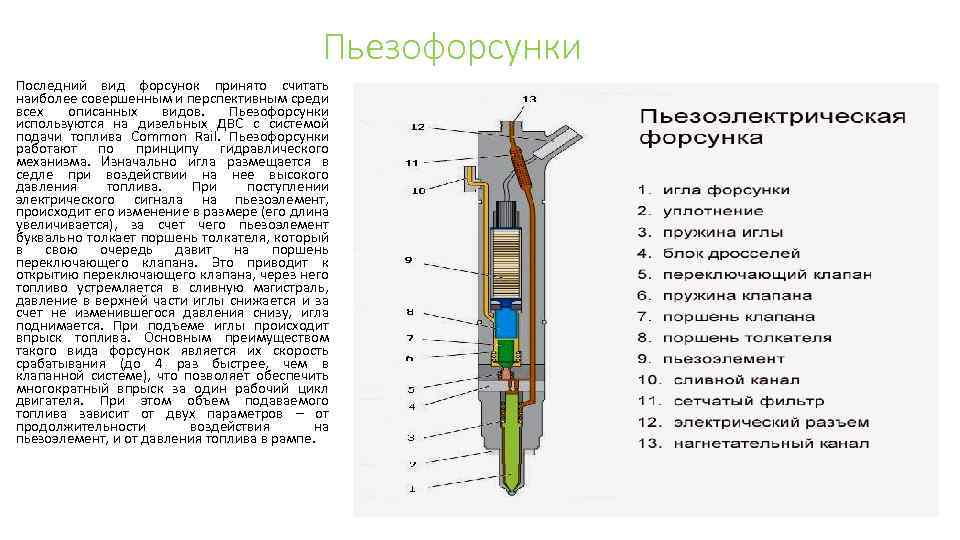

Дизельная топливная аппаратура Common Rail не прощает к себе халатного отношения владельца. Сомнительное топливо и игнорирование проблем выйдет боком и сильно ударит по бюджету, если речь идёт о неисправностях форсунок или ТНВД.

Не стоит экономить, надеясь на гаражных умельцев. Отдавайте дизельные топливные форсунки на диагностику и ремонт только профессионалам и будьте готовы к ремонту и замене отработавших свой ресурс элементов при пробеге порядка 200 тыс. км — очень редко форсунки служат дольше.
