Проверка и регулировка зазоров клапанов дизеля автомобиля урал

Необходимость в проведении регулировки клапанного механизма и суть подготовки

Детали мотора ЯМЗ 238, как и узлы любых других двигателей, подвергаются нагреву и, как следствие, упругому расширению. Операция производится с целью обеспечить в разогретом рабочем состоянии плотное прилегание клапана к седлу.

В процессе эксплуатации стоит принимать внимание, что:

• увеличенный тепловой зазор приводит к ухудшению работы камеры сгорания, сокращая ресурс исполнительных органов ГРМ;
• малый зазор не обеспечивает герметичного соединения между клапаном и седлом ГБЦ, что ведет не только к ухудшению показателей мотора, но и приводит к прогару.

Первоначальная задача подготовительного процесса – выключение подачи топлива. Обесточить ТНВД можно поворотом скобы кулисы, расположенной в корпусе регулятора частоты вращения, вниз.

В ранг мероприятий подготовительного плана также включены:

• охлаждение двигателя до температуры 20-30 градусов;
• демонтаж клапанной крышки;
• проверка усилия затяжки осей коромысел ГРМ (заводом-изготовителем предписан диапазон 120-150 Нм).

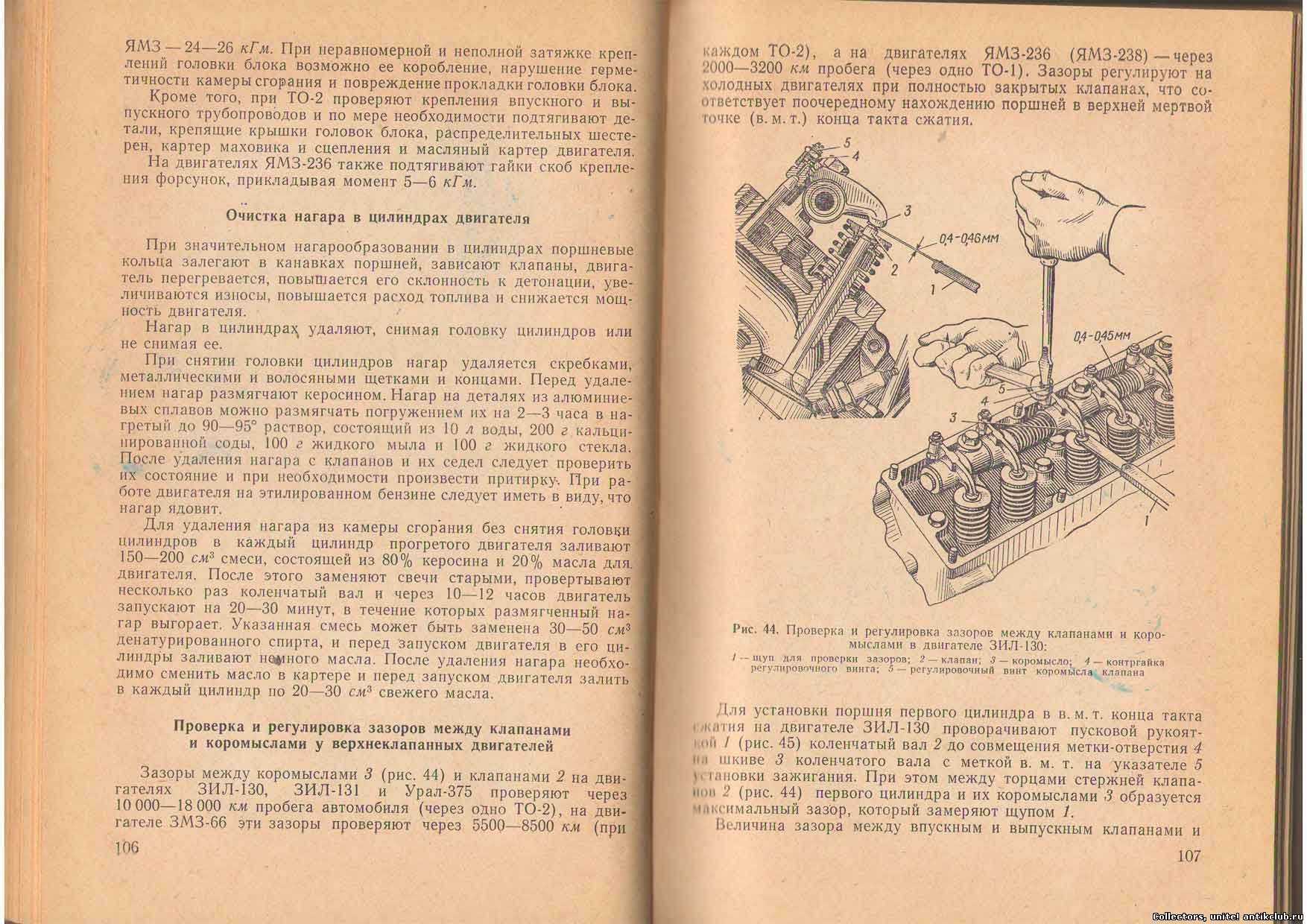

Измерение зазора клапанов выполняется в следующем порядке.

Если замер должен производиться на горячем двигателе, нагрейте его до рабочей температуры. Откройте крышку клапанной коробки.Выверните свечи зажигания из всех цилиндров, чтобы обеспечить вращение коленчатого вала.Установите поршень цилиндра, который вы регулируете, в верхнюю мертвую точку такта сжатия. В таком положении оба клапана данного цилиндра закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора. Для этого нужно провернуть коленвал (например, перемещая колеса автомобиля на включенной наивысшей передаче или другим способом). Момент нахождения поршня в ВМТ легко установить, наблюдая за метками для установки зажигания.

Определите, какие клапаны являются впускными, а какие выпускными, по положению впуска и выпуска трубопроводов.Если зазор нуждается в регулировке, отпустите контргайку на регулировочном болте, установите при помощи регулировочного болта необходимый зазор, затяните контргайку и опять проверить зазор.Вставьте щуп соответствующей толщины в зазор. Он оптимален, если щуп входит и выходит из него с трудом

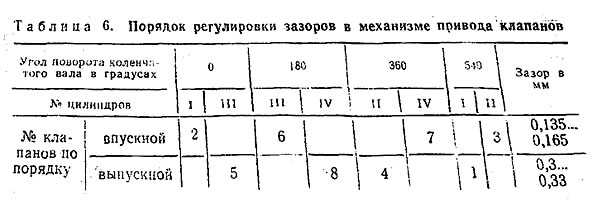

Проверните коленвал на 180° (пол-оборота), если двигатель 4-цилиндровый, или на 120° (треть оборота), если двигатель 6-цилиндровый, и промерьте зазоры клапанов в очередном цилиндре (напомним, что порядок зажигания 1—3—4—2 в четырехцилиндровом и 1—5—3—6—2—4 в шестицилиндровом двигателе), то есть следующими проверяем зазоры в клапанах третьего (четырех-цилиндровый) или пятого (шестицилиндровый) цилиндров.Продолжайте далее в соответствующем порядке.

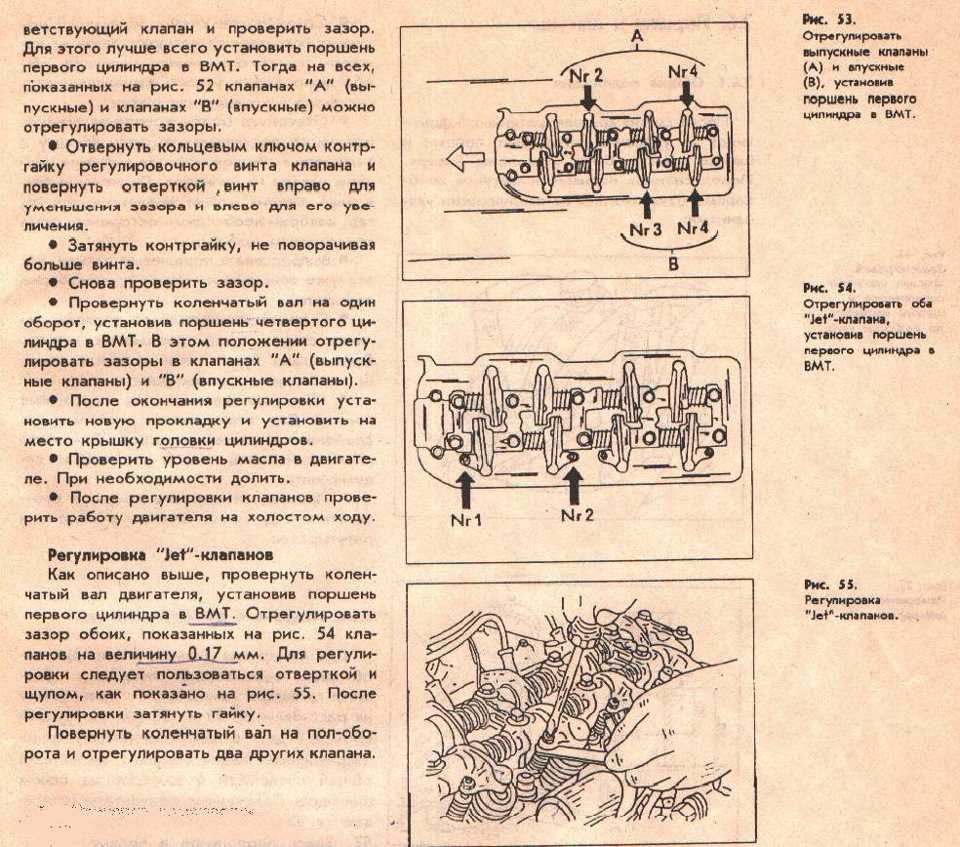

80. Зная цикл открытия и закрытия клапанов в соответствующих цилиндрах, операцию проверки можно ускорить.Дело в том, что одновременно с клапанами цилиндра, в котором оканчивается такт сжатия, закрыт и впускной клапан того цилиндра, где начинается такт выпуска, и выпускной клапан цилиндра, где заканчивается такт впуска. Таким образом, проверку и регулировку зазоров для всех клапанов можно произвести в двух положениях коленвала.

81. В автомобилях ВАЗ-2108, -2109 регулировка зазора осуществляется регулировочными шайбами.Толщина регулировочных шайб может составлять от 3 до 4,25 мм. Шайбы подбирают следующим образом. Отверните гайки, снимите крышку головки цилиндров и переднюю защитную крышку зубчатого ремня, выверните свечи зажигания. Удалите масло из масляных ванн в головке цилиндров.

82. Проверьте, чтобы на поверхности кулачков распредвала не было раковин, следов износа, глубоких рисок.Вращая по часовой стрелке коленчатый вал болт крепления шкива привода генератора или другим способом, совместите метку на шкиве распредвала с установочным выступом на задней защитной крышке. Такое положение будет соответствовать верхней мертвой точке в первом и четвертом цилиндрах. Затем доверните коленчатый вал еще на 40—50° (на 2,5—3 шкива распредвала). Не забывайте, что если проворачивать коленвал за отверстия шкива или болт распределительного вала, то можно повредить болт и зубчатый ремень привода.

Проверьте зазоры у первого и третьего кулачков. Если щуп входит с трудом, с легким защемлением, значит, зазоры нормальны. Если нет, шайбу замените более толстой или тонкой. Провернув коленвал на пол-оборота вперед, отрегулируйте зазоры пятого и второго кулачков. Еще на 180°, и наступает очередь восьмого и шестого кулачков.Еще пол-оборота, и следуют четвертый и седьмой кулачки. После регулировки зазоров залейте масло в масляные ванны в головке цилиндров так, чтобы точки контакта кулачков с регулировочными шайбами оказались в масле, и установите крышку головки блока цилиндров.

83. Отрегулировав зазоры в клапанном механизме, запустите двигатель и прослушайте, как он работает в разных режимах.

Если шум все равно прослушивается, возможно, клапаны неправильно притерты или разбиты на концах либо превышен зазор во втулках.Зазоры в клапанах можно регулировать и специальным приспособлением

Контроль величины зазоров тепловых компенсаторов

Согласно рекомендациям завода производителя, регулировка должна производиться при увеличенном размере на 0, 25 мм. Наиболее точный замер зазоров можно произвести в момент такта сжатия. Для этого проворачиваем коленвал. Впускной клапан на первом цилиндре должен закрыться. Торец, который работает в связке с коромыслом примет верхнюю точку. После этого нужно на 120 градусов прокрутить коленвал. Это позволит провести точный замер сразу двух клапанов.

Определение номера цилиндра

Нужно встать перед мотором с передней части автомобиля. Первый цилиндр находится слева. В противоположной стороне находится пятый цилиндр. Коленчатый вал можно прокручивать посредством специального воротка или с помощью накидного ключа. Размер зазора определяется при помощи щупа. Он должен без проблем входить между верхней частью клапана и нижней точкой коромысла. Если щуп, имеющий толщину измерительного листа 0,25 мм помещается свободно, а при размере 0,30 мм протолкнуть измерительный лист не получается, то необходимый зазор выставить не получится.

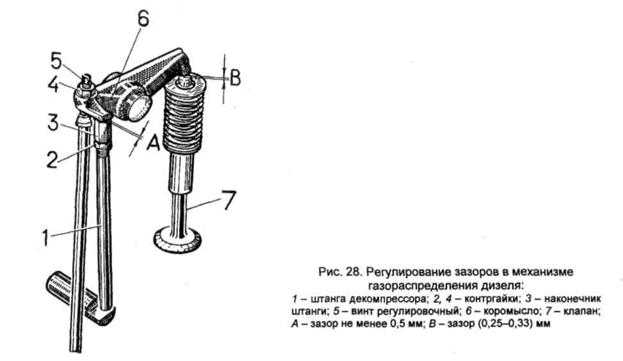

Перед регулировкой рычаги коромысла должны быть прижаты.

1. В цилиндрах с первого по четвертый выпускные клапаны должны быть прижаты к торцу оси.
2. Впускные клапаны должны прижаты к упорной шайбе.
3. В пятом, шестом, седьмом и восьмом цилиндрах прижимание деталей производится наоборот.

Процесс регулировки клапанов на МАЗе ЯМЗ 238

В случае если размер зазора не соответствует норме, необходимо провести следующие действия.

1. Для начала откручиваем гайку на регулировочном винте. Она располагается на коромысле. После этого между закрывающимся клапаном и коромыслом вставляется щуп заданного размера.
2. Далее, нужно отверткой провернуть винт до тех пор, пока не будет создан необходимый зазор. Чтобы избежать дальнейшее проворачивание винта, стоит аккуратно зажать гайку.
3. Если при проверке величины зазора обнаружится несоответствие размера норме, то необходимо провести вышеописанные действия. Регулировка клапанов имеет свой порядок, который нельзя нарушать. Настройка проводится с пятого цилиндра. Далее, четвертый, второй, шестой, третий, седьмой, восьмой. При этом впускное отверстие цилиндра должно быть закрыто.
4. В конце проводится повторная проверка зазоров на каждом цилиндре. Ввиду возможного наличия неточностей размеров деталей на МАЗе, допускается отклонение от нормы не более 0,35 мм.

После проведения настройки клапанов на ЯМЗ-238 рекомендуется произвести запуск силового агрегата. Отсутствие посторонних звуков, вибраций и шумов говорит о правильности настройки

Также важно обратить внимание на состояние прокладки ГБЦ. Если она имеет неудовлетворительное состояние, нужно провести ее замену. Конечной операцией будет установка крышки головки блок на место

При появлении через небольшой период времени посторонних шумов в работе V-образного двигателя ЯМЗ необходимо отрегулировать систему повторно. Она должна проводится в точной последовательности мероприятий, описанных выше

Конечной операцией будет установка крышки головки блок на место. При появлении через небольшой период времени посторонних шумов в работе V-образного двигателя ЯМЗ необходимо отрегулировать систему повторно. Она должна проводится в точной последовательности мероприятий, описанных выше.

Работы по настройке ГРМ являются ответственным мероприятием, от которого зависит исправность и надежность работы мотора. Настройку должен проводить специалист, имеющий практические навыки и умения. Неправильная настройка может привести не только к потере мощности двигателя, но и к выходу из строя элементов силового агрегата.

Как отрегулировать без щупа клапана на мотоцикле урал

Регулировка клапанов мотоцикла Урал и Днепр.

В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).

Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.

Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.

И так перейдем к самим регулировкам:

1) Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12Регулировку зазора необходимо производить следующим образом:

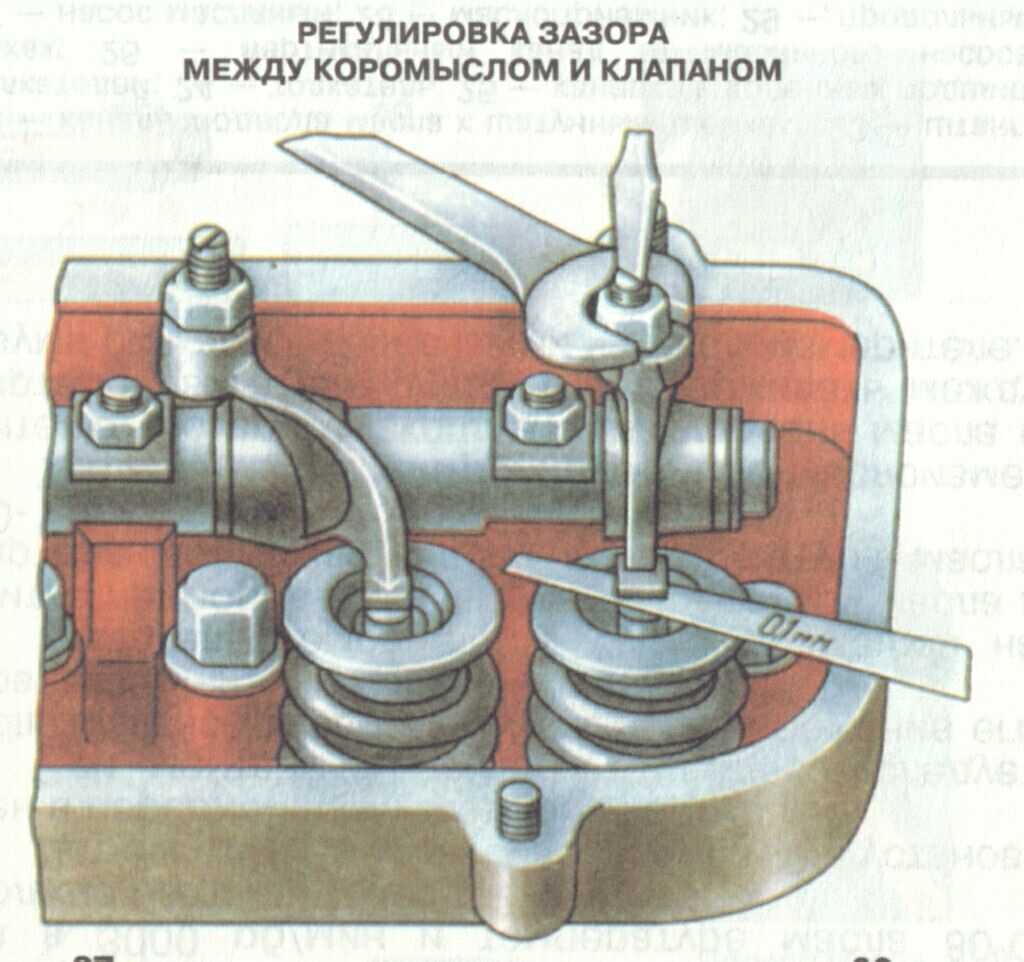

· Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.

· Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан

· Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана

· Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )

· Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11 ключом . Окончательно проверить зазор.

Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.

· Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.

При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.

При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.

Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360 º), после чего произвести проверку и регулировку клапанов, как указано выше.

3) Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)

Далее будет описано два способа регулировки клапанов мотоцикла Урал.

Первым что хотелось бы отметить это то, что зазор между стержнем клапана и регулировочным винтом на холодном двигателе мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.

· Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.

Зачем нужна регулировка

Чтобы понять зачем производится регулировка клапанов на Урале давайте рассмотрим, как работает двигатель при разном регулируемом зазоре:

• При малом зазоре, особенно если толкатель прилегает вплотную, наблюдается низкая компрессия. Даже на нагретом двигателе остается зазор. В таком случае мотор работает нестабильно при любой температуре, на горячем двигателе будут слышны характерные стуки, могут происходить хлопки в карбюратор;
• При большом зазоре на клапанах, они открываются не полностью. При этом, камера сгорания плохо проветривается, а также недостаточно наполняется топливо-воздушной смесью. Это приводит к нестабильной работе мотора.

При сильных отклонениях в зазорах двигатель работает очень нестабильно, вплоть до невозможности его запуска. Регулировка производится с целью избежать этих проблем.

Заводской способ регулировки клапанов ЯМЗ 238.

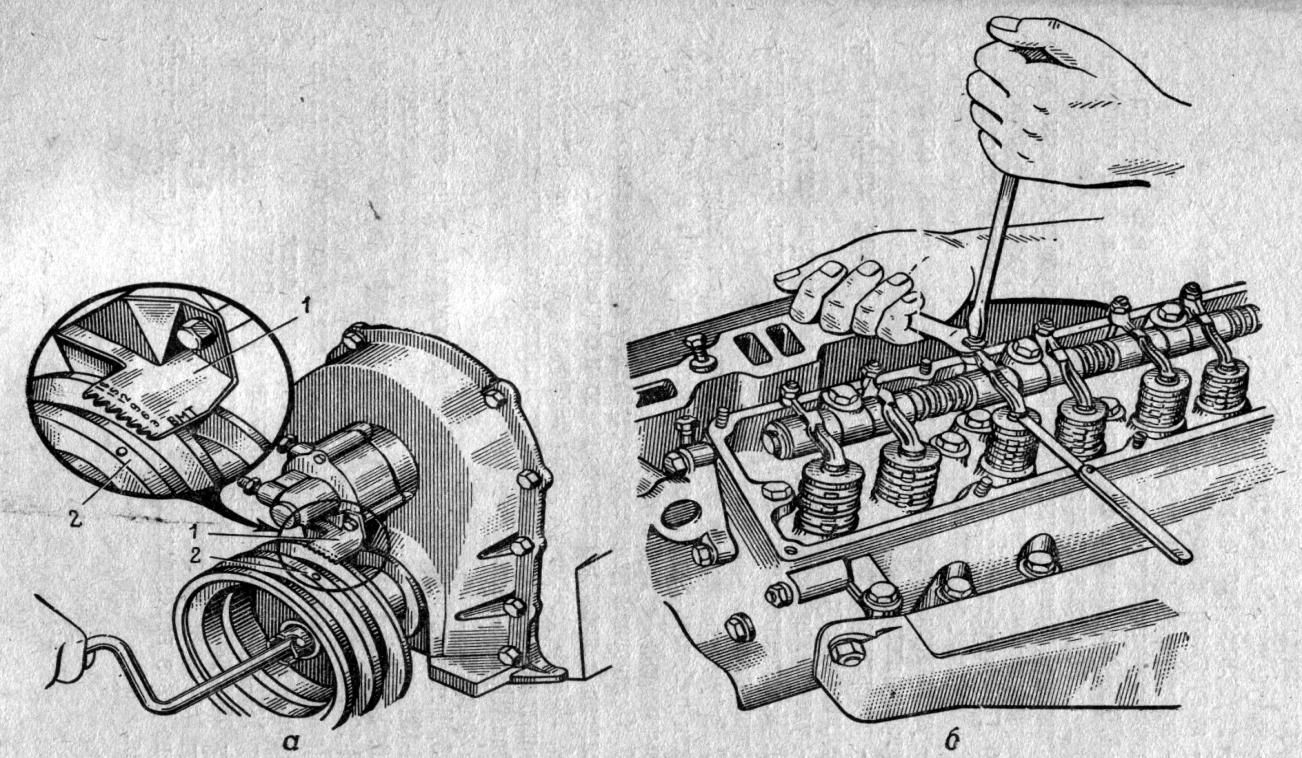

В руководстве по эксплуатации предлагается выставить поршень первого цилиндра в ВМТ в момент сжатия. Таким же образом как уже написано. Отрегулировать клапана первого цилиндра. Затем перейти на пятый цилиндр.  Начать вращать коленчатый вал.  Выпускной клапан первого цилиндра уже закрыт. Коромысло впускного клапана движется и в какой то момент впускной клапан закрывается и   коромысло  становятся неподвижным. В этот момент можно еще немного провернуть коленчатый вал.  Только для того чтобы убедится  в том что клапана закрыты и коромысла неподвижны.

В этом положении можно регулировать клапана

Приблизительно вал должен провернуться на 90 градусов но это не очень важно.  Далее переходим на четвертый цилиндр и также проворачиваем вал до тех пор пока не закроется впускной клапан четвёртого цилиндра.  После того как клапана  закрылись а коромысла стали не подвижны.  Регулируем клапана четвёртого цилиндра

Затем переходим на 2 цилиндр и так далее до 8 цилиндра. Кажется что не очень точно.  Но на самом деле очень практично. Не нужно лазить под двигателем, искать метки маховика. Достаточно того что совместились метки  на топливном насосе в момент установки поршня первого цилиндра.

Торцевые отверстия маховика для проворачивания вала

Коленчатый вал можно проворачивать за маховик при помощи воротка вставляемого в торцевые отверстия. Как это принято на Камазе. Соседние отверстия делят сектор маховика на 30 градусов. То есть если установить поршень первого цилиндра как положено в момент сжатия. И отрегулировать клапана . Следующие клапана регулируются на пятом цилиндре. Для этого необходимо провернуть маховик на три отверстия. Коленвал при этом повернётся на необходимые  90 градусов. И так через каждые три отверстия регулируем следующие цилиндры.

Все эти сбособы предполагают регулировку клапанов каждого цилиндра в отдельности. Кажется, что вы затрачиваете на это много времени. Потому что приходится  постоянно прокручивать маховик. Но для этих способов достаточно только знать порядок работы цилиндров V-образного восьмицилиндрового двигателя. Его вам скажет любой профессиональный водитель. Зная порядок работы, вы смело можете регулировать клапана. Есть еще альтернативный  способ регулировки клапанов за два оборота.

Что такое тепловой зазор

Под понятием тепловой зазор подразумевают расстояние между коромыслом и верхним торцом клапана. Это позволяет при неизбежном тепловом расширении деталей двигателя обеспечить оптимальную работу клапанного механизма. Недостатком наличия такого зазора является низкая стабильность мотора при запуске на холодную, но зато он отлично работает при полном прогреве. Следует помнить, что зазор должен быть соответствующим модели двигателя. На старых моделях сплавы менее стабильны, поэтому рекомендуется настраивать этот показатель равным 0,1 мм. На более современных движках зазор может устанавливаться в пределах 0,05 мм.

РЕГУЛИРОВКА ТЕПЛОВЫХ ЗАЗОРОВ ДВИГАТЕЛЯ КАМАЗ-740

Первый способ

Регулировать следующие клапаны: 1 вп. и вып.; 2 вып.; 3 вп.; 4 вып.; 5 вып.; 7 вп.; 8 вп.. Зазоры у остальных клапанов регулировать после поворота коленчатого вала на 360.

Второй способ

Регулировать вп. и вып. клапаны 1 цилиндра, а клапаны остальных цилиндров регулировать в порядке их работы (1-5-4-2-6-3-7-8), проворачивая каждый раз коленчатый вал при переходе от цилиндра к цилиндру на 90.

4. Регулировку проводить, вращая регулировочный винт, предварительно отпус­тив контргайку так, чтобы щуп 0,25 мм проходил свободно, а щуп 0,3 мм проходил с не­большим усилием. После регулировки зафиксировать контргайку (рисунок 2).

5. Установить на место крышки коромысел, гайки их крепления затягивать рав­номерно с моментом 5-6 Н.м (0,5-0,6 кгс-м).

6. Установить на место свечу зажигания первого цилиндра.

7. Пустить двигатель и прослушать его работу (при работе двигателя может про­слушиваться на некоторых режимах мало выделяющийся стук клапанов, не должно быть «чихания» в карбюраторе и «выстрелов» в глушителе).

РЕГУЛИРОВКА ТЕПЛОВЫХ ЗАЗОРОВ ДВИГАТЕЛЯ КАМАЗ-740

Цель регулировки:

Привести зазоры к величине, установленной техническими условиями.

Технические условия:

1. Двигатель должен быть холодным (+15-20 С) или в состоянии не ранее чем через 30 мин после его остановки.

2. Подача топлива выключена.

3. Болты крепления головок цилиндров затянуты с моментом 190-210Н-М

4. Гайки крепления стоек коромысел затянуты с моментом 44-56Н-М

5. Величина зазоров для впускных клапанов 0,25-0,30 мм, для выпускных клапанов 0,35-0.40 мм.

Порядок регулировки:

2. Снять крышки головок цилиндров.

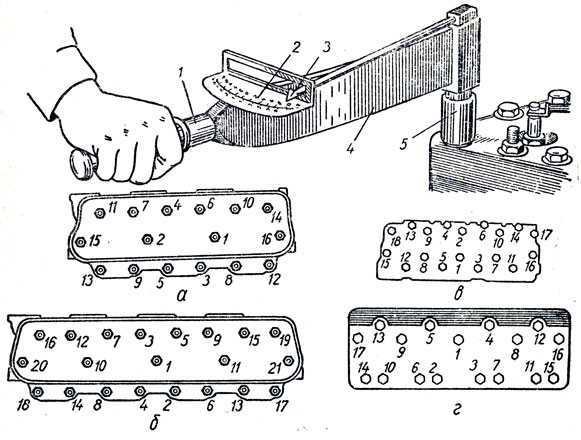

3. Проверить затяжку болтов крепления головок цилиндров.

Видео: Регулировка клапанов уралСкачать

Видео: Сборка двигателя Урал ч12. Регулировка клапанов.Скачать

4. Установить фиксатор на картере маховика в нижнее положение (рисунок 56).

5. Снять крышку люка в нижней части картера сцепления.

6. Установить коленчатый вал в положение 1, для чего: вставляя ломик в отвер­стия приливов маховика, проворачивать коленчатый вал до тех пор, пока фиксатор не вой­дет в зацепление с маховиком.

7. Проверить положение меток (рисунок 6) на торце корпуса муфты опережения впрыскивания топлива и фланце ведущей полумуфты привода топливного насоса высокого давления. Если риски находятся внизу, вывести фиксатор из зацепления с маховиком, про­вернуть коленчатый вал на один оборот, при этом фиксатор должен войти в зацепление с маховиком.

8. Установить фиксатор в верхнее положение (рисунок 5а).

9. Провернуть коленчатый вал по ходу вращения (против часовой стрелки глядя со стороны маховика) на угол 60В (поворот маховика на угловое расстояние между двумя соседними отверстиями в приливах соответствует повороту коленчатого вала на З0). Ко­ленчатый вал установлен в положение 1. при этом клапаны 1 и 5 цилиндров должны быть закрыты (штанги легко проворачиваются от руки).

10. Подтянуть гайки крепления стоек осей коромысел. Проверить щупом зазор между носками коромысел и торцами клапанов 1 и 5 цилиндров (щуп 0.25 мм для впуск­ных клапанов и 0,35 мм для выпускных клапанов должен проходить свободно, а 0.30 мм для выпускных и 0,40 мм для выпускных клапанов должен проходить с незначительным усилием). (Передние клапаны для 1,2,3,4 цилиндров впускные, для 5,6,7.8 — выпускные).

11. При необходимости отрегулировать зазор регулировочным винтом, предвари­тельно ослабив контргайку, после регулировки затянуть контргайку с моментом 44-56 Н-м (4.4-5,6 ктс-м) и еще раз проверить зазор.

12. Отрегулировать зазоры в клапанном механизме попарно последовательно в цилиндрах 4 и 2 (положение 2), 6 и 3 (положение 3). 7 и 8 (положение 4). проворачивая коленчатый вал по ходу вращения каждый раз на 180°’.

13. Пустить двигатель и проверить его работу (при правильно отрегулированных зазорах на прогретом двигателе стука в клапанном механизме быть не должно).

14. Установить на место крышки люка картера сцепления и головок цилиндров, затягивая их с моментом 20-26 Н-м (2,0-2.6 кгс-м).

Клапана на мотоцикл Урал

24 марта

LiveJournal

Мотоциклы Урал являются отечественными транспортными средствами. Они пользуются большой популярностью, потому что их могут позволить приобрести себе мотоциклисты с любым опытом вождения. Мотоцикл Урал начал производиться еще в советское время. Многие и сегодня используют старые модели для езды.

В целом мотоциклы Урал являются надежными. Они редко выходят из строя. Для того чтобы двигатель мог прослужить длительное время необходимо вовремя заниматься профилактическими работами, которые заключаются в проверке и исправлении неполадок в отдельных системах мотоциклетной техники.

К чему может привести несвоевременная регулировка клапанов на мототехнике Урал

Владельцы мотоциклов марки Урал очень часто сталкиваются с проблемой с клапанами. Их необходимо своевременно настраивать. Не каждый современный мотоциклист знает, как отрегулировать клапана на мотоцикле Урал. Для этого необходимо иметь определенные знания и навыки.

Самостоятельно проводить регулировку можно. Изначально необходимо ознакомиться с тем, как это делать. Инструкции по работе с клапанами Урала не являются сложными. С ними может разобраться каждый мотоциклист.

Важно: Следует запомнить, что для того чтобы двигатель Урала мог прослужить долгие годы необходимо осуществлять настройку клапанов через каждые две тысячи километров пробега. Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя

Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше.

В итоге регулировать клапаны необходимо каждому владельцу мотоциклетной техники Урал. Это позволит долгие годы наслаждаться использованием своего транспортного средства для различных целей. С настроенными клапанами двигатель всегда будет работать исправно.

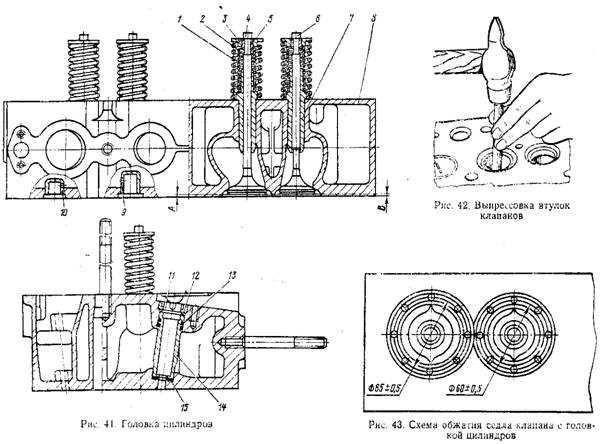

Направляющие клапанов мотоцикл Урал

Регулировка клапанов на мотоцикле Урал

Для того чтобы отрегулировать клапана на мотоциклетной технике Урал необходимо разделить процесс на несколько этапов.

Как отрегулировать клапана на мотоцикле Урал

Они заключаются в:

• отвинчивании винта и снятии крышки наряду с прокладкой,
• поворачивании коленчатого вала до той степени, пока не произойдет закрытие впускной клапан,
• ослаблении контрболта, который располагается на толкателе стержня выпускного клапана,
• регулировании величины зазора между основанием клапана и толкателем или коромыслом. Зазор должен быть на уровне 0.1 миллиметров.
• установке зазора. Она заключается в винчивании контргайки на определенном месте.

Для регулировки впускного клапана необходимо вначале проведения работы поворачивать коленчатый вал до той степени, чтобы выпускной клапан полностью закрылся. Только после этого можно настраивать зазор между основанием впускного клапана и толкателем или коромыслом.

Последовательность действий настройки впускного клапана на мотоцикле Урал практически не отливается от той, которая используется для регулировки выпускного клапана.

Важно: Осуществляя настройку одного клапана, необходимо не забыть произвести регулировку и другого. Иначе это приведет к нарушению работы двигателя. Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной

Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов

Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной. Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов.

Инструкция по регулировке зазоров клапанов

Абсолютно на любых двигателях «классики», в том числе и ВАЗ 2106 тепловые зазоры клапанов необходимы время от времени регулировать. Если этого не делать, то со временем некоторые клапана могут быть зажаты, или же наоборот зазор будет великоват и они будут стучать. Чтобы этого избежать, необходимо проводить регулировку своевременно. Для начала приведу список инструментов, которые понадобятся для выполнения для выполнения этой работы с ВАЗ 2106.

1. Рожковый ключ на 13
2. Ключ на 17 рожковый
3. Набор щупов, точнее нам понадобится именно один щуп, толщиной 0,15 мм
4. А также еще список инструментов, необходимых для снятия клапанной крышки

Пошаговое руководство по регулировке тепловых зазоров клапанов на ВАЗ 2106

Прежде чем приступать к выполнению этой работы, стоить учесть, что двигатель автомобиля должен быть холодным, то есть его температура должна быть максимально приближена к комнатной. Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь была одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на звезду распредвала и там также метка на шестерне должна совпасть с выступом на крышке. Ниже на фотографии все представлено:

При таком положении коленчатого и распределительного вала поршень четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя. Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилия, значит зазор слишком большой и его необходимо сделать меньше. Если же наоборот щуп не проходит между рокером и распредвалом ВАЗ 2106, значит зазор нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.

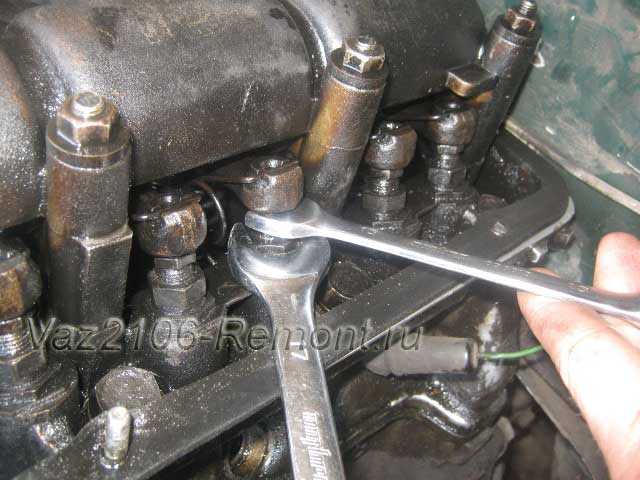

Как только регулировочным болтом добьетесь необходимого зазора, можно закручивать контргайку. Но стоит учесть, что во время затяжки зазор может уменьшиться, так что проверьте зазор после закручивания гайки и при необходимости отрегулируйте заново.

Остальные клапан регулируются точно также, но в строго определенной последовательности, о чем подробно напишу ниже.

Порядок регулировки зазоров клапанов на ВАЗ 2106

Клапана регулируются в строго определенной последовательности, как уже было сказано выше. Ниже будут представлены данные о том, насколько нужно провернуть коленвал ( в градусах) для регулировки того или иного клапана:

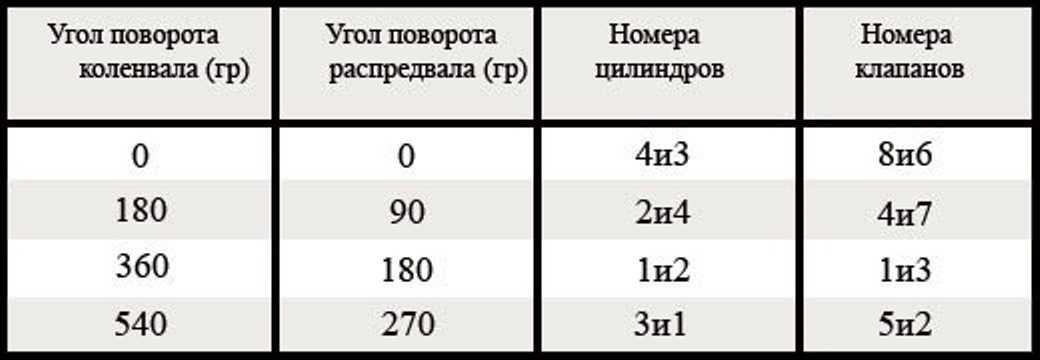

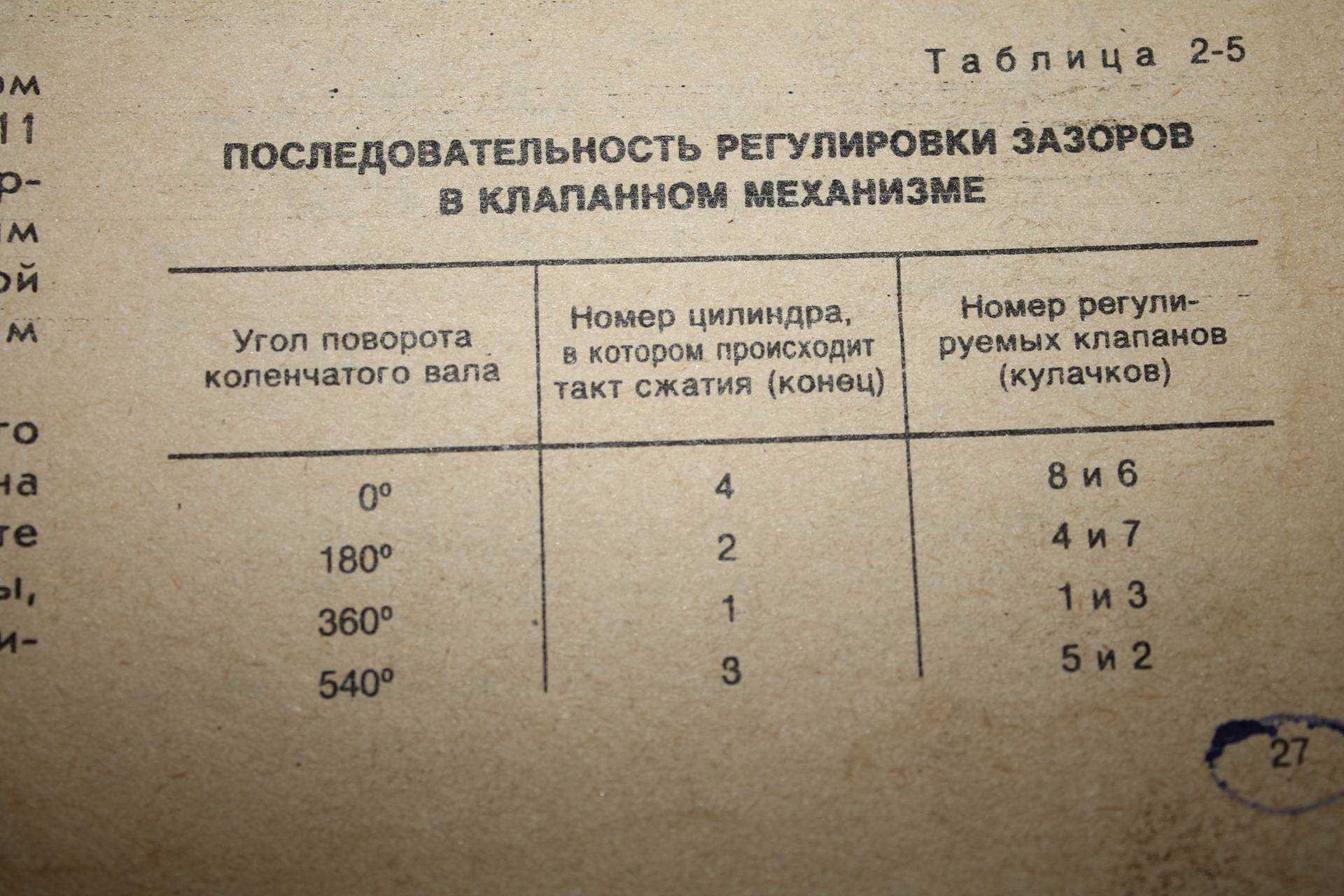

1. Совпадение по меткам (первоначальное положение) — 6-ой и 8-ой клапан.
2. Поворот коленчатого вала на 180 градусов — 4-ый и 7-ой клапана.
3. Поворот на 360 градусов — 1-ый и 3-ий клапана
4. Положение вала с поворотом на 540 градусов — 5-ый и 2-ой клапан.

Для удобства можно нанести на шкив коленвала свои метки, то есть поделить его на две части, сделав еще одну отметину напротив заводской.
