Можно ли сделать своими руками
Начну вот с чего, прежде чем бежать за куском металла и выпиливать своими руками. Посмотрите их в продаже, бывает такое — что некоторые производители продают отдельно противоскрипные пластины – универсальные (если не ошибаюсь, NISSAN продает даже оригинальные отдельно). Причем стоят они не так дорого и зачастую подходят для различных фирм. Еще один момент – берите сразу две (на обе стороны), чтобы потом не бегать и не искать другую.
Теперь для тех кто хочет сделать сам. Ничего сложного нет, помните — форма должна повторять очертания тормозного элемента, не выходить за ее края иначе она будет мешать при торможении.
Какой выбрать металл, некоторые используют обычную сталь, толщиной в 1 мм, однако большой минус — что она очень быстро сгниет, от влаги и соли на дорогах. Поэтому я вам советую брать либо нержавеющую сталь, либо кусок жести, можно той же толщины в 1мм, больше 2мм не рекомендуется, будет толстой – нам это не нужно.
Берете карандаш, прикладываете на лист из которого будете изготавливать, обводите колодку – берете ножницы по металлу и вырезаете – ВСЕ! Вот так вот легко и просто.
Сейчас видео версия статьи, смотрим
НА этом заканчиваю, думаю моя статья была вам полезна, искренне ваш АВТОБЛОГГЕР
(8 голосов, средний: 4,50 из 5)
Похожие новости
Почему скрипят тормозные колодки при торможении. Как старые, так.
Проточка тормозных дисков. Без снятия, так и своими руками. А ст.
Как и чем покрасить суппорта. Подбираем оптимальную краску и цве.
Материал для противоскрипных пластин
Внешне противоскрипные пластины представляют собой тонкий металлический кусок, вырезанный в форме тормозной колодки. Чаще всего для их изготовления используются жесть или нержавеющая сталь. Устанавливать элементы принято с обратной стороны на тормозную колодку. Получается, что таким образом пластины полностью упираются в поршень или ответную часть. Нередко противоскрипные пластины могут иметь специальные прорези с обратной стороны. Пластины же без надрезов и ровной плоскостью, полностью совпадающей с тормозной колодкой устанавливаются к поршню.
Можно ли самостоятельно сделать противоскрипные пластины?
В принципе, противоскрипная пластина представляет собой обычный кусок металла, вырезанный в определенной форме. Именно поэтому ничего сложного в том, чтобы сделать ее самостоятельно нет. Единственный важный аспект в этом вопросе – это правильно подобрать материал. Лучшим материалом для ее изготовления считается жесть или нержавеющая сталь. Главное правильно вырезать пластину, чтобы она по форме в точности совпадала с формой тормозной колодки. В противном случае, при несоблюдении пропорций выступающие части пластины могут значительно усугублять процесс торможения авто.
В этом видео будет более детально рассказано о противоскрипных пластинах:
Опубликовано: 18 июня 2020
Когда и как часто нужно менять тормозные колодки
Руководство по эксплуатации каждого автомобиля предписывает регулярно, например через каждые 10—15 тысяч км пробега контролировать состояние тормозов и колодок в частности. Проще всего делать это во время сезонной смены шин.
Через окно в суппорте проще всего оценить толщину фрикционной накладки Хотя сверху со стороны внешней поверхности тормозного диска тоже видно неплохо
Колодки могут износиться естественным образом или прийти в негодность по ряду других причин.
Естественный износ — это когда фрикционная накладка постепенно стирается и становится тоньше. В руководстве по эксплуатации автомобиля указывают минимально допустимую толщину накладки. Если она достигла или почти достигла этого значения, колодки меняют. Тормозная система сконструирована так, что колодка работает одинаково эффективно при разной толщине фрикционной накладки.
Мы уже говорили, как важен ее состав, но есть ряд факторов, которые влияют на скорость износа тормозных колодок:
- Стиль вождения. Любитель резко разгоняться на зеленый и не менее резко оттормаживаться на красный поменяет больше комплектов колодок, чем тот, кто ездит спокойно.
- Условия эксплуатации автомобиля. Если он преимущественно двигается по трассе, колодки работают реже, а значит, и стираются медленнее.
- Загрузка автомобиля. Если ездить на семиместном кроссовере большой семьей или постоянно возить на машине кирпичи или мешки с цементом, колодки сотрутся быстрее.
Во многих автомобилях — в основном европейского и американского производства — предусмотрели возможность использования датчиков износа. Датчик стирается вместе с фрикционной накладкой: как только ее толщина подходит к минимально допустимой, в датчике перетирается металлическая перемычка, контакт размыкается и на приборной панели загорается предупреждение, что колодки пора поменять. В зависимости от модели автомобиля датчик может быть запаян внутрь фрикционной накладки, а может устанавливаться отдельно.
Есть более простой вариант: на японских и корейских автомобилях вместо датчиков могут применять «скрипуны» — это такая металлическая скоба. Как только фрикционная накладка стирается, «скрипун» начинает соприкасаться с тормозным диском. Когда машина двигается — скрипун работает: издает терпимый, но неприятный звук.

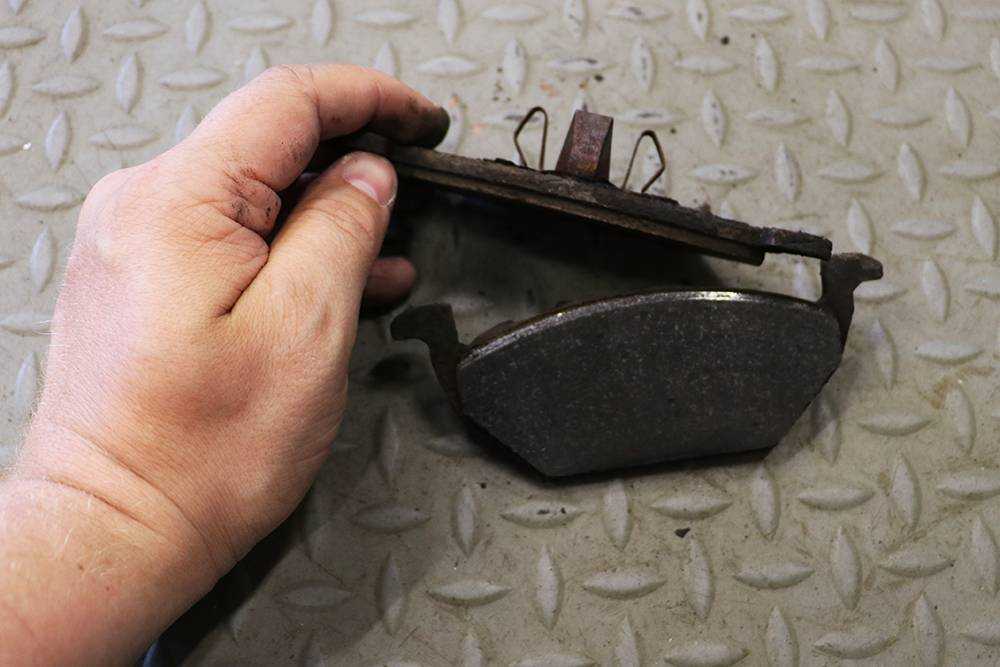

Колодки, которые износились естественным образом. Полоса металлического оттенка с верхнего края говорит о сильно изношенном тормозном диске
Бывают случаи, когда колодки приходится менять задолго до того, как они износятся. Вот некоторые из них:
- поверхность, которая соприкасается с тормозным диском, может перегреться и остекленеть. Так бывает с некачественными колодками или в случае, если колодки не обкатали — резко оттормозились на них сразу после установки;
- фрикционная накладка может треснуть, рассыпаться или отклеиться от металлической пластины. Этого можно ожидать от поддельных или очень дешевых колодок;
- колодка с внешней стороны износилась сильнее, чем с внутренней или наоборот, либо износ получился неравномерным: с одного края колодки накладка три миллиметра, с другой — пять. Это признак проблем с тормозным механизмом.
Колодки всегда меняют комплектом, то есть на всей оси, даже если повреждена всего одна из четырех колодок.
Также колодки необходимо менять при замене тормозных дисков — это в любом случае, даже если они почти новые. Они очень быстро притираются к старому тормозному диску, фрикционная накладка в месте контакта становится выпуклой. Такая колодка будет очень плохо контактировать с полотном нового тормозного диска: тепло при трении будет распределяться неравномерно, появятся очаги локального перегрева, и диск придет в негодность. А значит, придется покупать новые диски, новый комплект колодок и еще раз платить за замену всего этого.
Стоит ли использовать пластины?
С одной стороны, даже без накладок иногда водитель не слышит никаких звуков, и его это не беспокоит. Материал деталей мягкий и проверенный. Но с другой стороны, защитить колодки от перекоса и от загрязнений невозможно. Именно поэтому многие автовладельцы используют пластины, способные взять на себя борьбу с перечисленными проблемами.
Противоскрипные накладки помогают многим, но не всегда. К сожалению, при покупке дешевых вариантов ждать чуда не приходится. Чтобы накладки действительно работали, необходимо приобрести более дорогие модели. Также изделия не помогут, если у водителя «накрывается» поршень, либо суппорта клинит. Здесь проблема совершенно в другом, требуется ремонт, а не установка накладок.
Зачем нужны противоскрипные пластины для тормозных колодок
Рекомендуем прочитать: Какие выбрать тормозные колодки: основные отличия и осмотр в магазине
Как было отмечено выше, установка подобных пластин позволяет устранить скрипящий звук при торможении машины. Это достигается за счет поглощения пластинами возникающих вибраций. Устанавливая пластины на тормозные колодки, удается устранить перекосы и ровно передать тормозное усилие при воздействии на педаль тормоза от поршня суппорта по всей поверхности элемента.
Как известно, перекос колодки возникает практически на всех автомобилях при эксплуатации. Его появление зависит от того, насколько активно на направляющие суппорта попадает песок, влага и другие элементы. Из-за перекоса и возникает скрип, и ему противодействуют рассматриваемые пластины.
Еще одна проблема, которую решают противоскрипные пластины, это вхождение в резонанс тормозной колодки и диска при торможении. Как известно, в процессе торможения диск и фрикционный слой прилегают друг к другу неравномерно, особенно если поверхности эксплуатируются давно и порядком износились. Из-за неплотного прилегания возникают вибрации, которые человек слышит в качестве скрипа. Соответственно, чтобы избавиться от возникновения вибрации и скрипа, нужно воздействовать на фрикционный слой. Пластины (чаще всего вместе со специальной смазкой) позволяют изменить частоту и препятствуют прохождению звука.

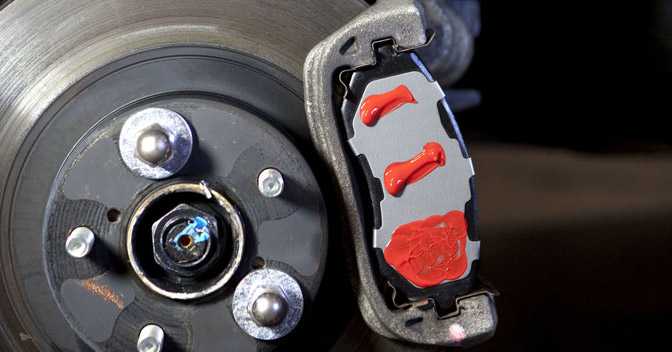

Обратите внимание: Что касается смазки, которая используется вместе с противоскрипными пластинами. Лучше использовать специальные тугоплавкие синтетические смазки для тормозной системы
После затвердевания они преобразуются в слой, напоминающий резину, который препятствует возникновению колебаний и звуков.
Как устроены сами тормозные колодки
Тормозная колодка — это металлическая пластина, на которой зафиксирована фрикционная накладка — та часть, которая прижимается к диску. Размеры и форма пластины для разных автомобилей отличаются, хотя в некоторых случаях колодки могут подходить на разные марки автомобилей. Так бывает, если марки принадлежат одному концерну. Например, колодки от Пежо Тревеллера 2021 года можно поставить в Опель Зафиру 2021 года, потому что технически это один и тот же автомобиль.
Фрикционную накладку крепят к металлической пластине специальным термо- и водостойким клеем. Накладки на колодках для барабанных тормозов вместо клея могут фиксировать заклепками.

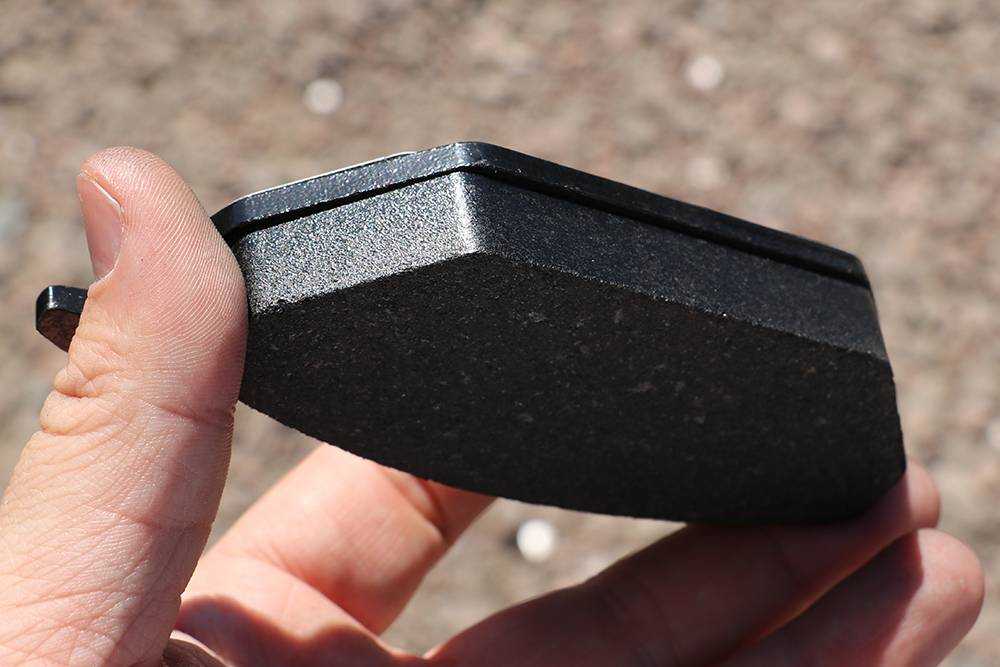

Колодка для дискового тормоза. Верхний слой — металлическая пластина. Все что ниже — фрикционная накладка. Она контактирует с тормозным диском в процессе торможения

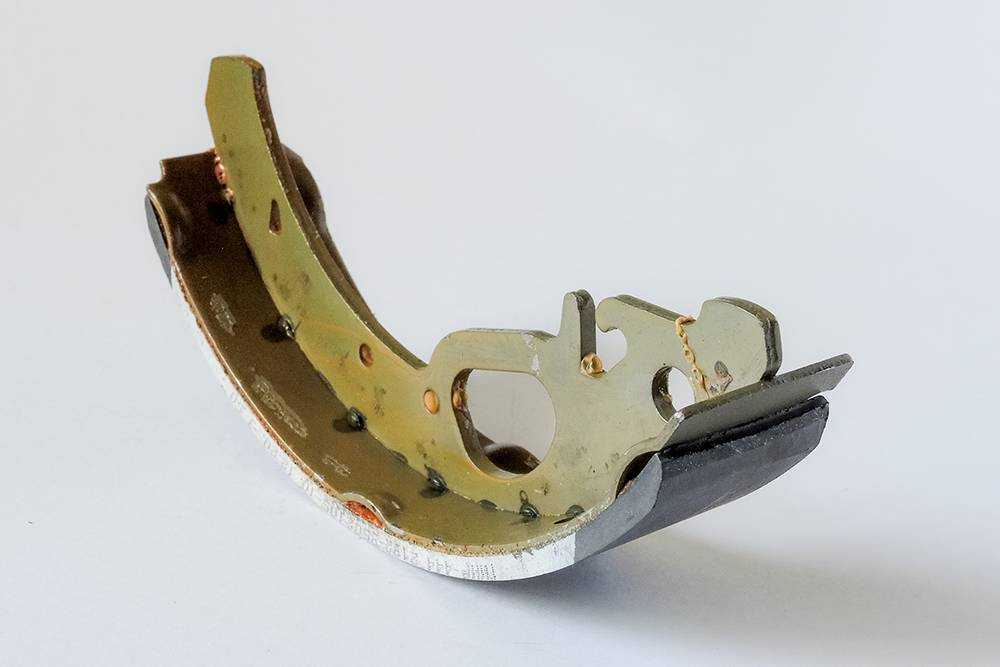

Колодка для барабанного тормозного механизма. Также металлический корпус и фрикционная накладка. Она контактирует с внутренней поверхностью тормозного барабана в процессе торможения
Кроме металлической основы и фрикционной накладки в составе колодки могут быть и другие элементы:
- Фиксаторы или пружина, которая удерживает колодку в нужном положении. Могут быть отдельно от колодки, а могут быть закреплены на ней.
- Противоскрипная пластина, которая снижает шум колодок при торможении и затрудняет передачу тепла на скобы суппорта и тормозной поршень, чтобы тормозная жидкость не закипела. Она может быть приклеена к колодке и состоять из нескольких слоев полимерного материала, может быть слоем каучукообразной массы, а может быть отдельной металлической пластиной.
- Датчик износа либо более примитивное устройство — скрипун. В нужный момент сигналит, что колодки пора поменять. Подробно про такие устройства мы расскажем дальше.

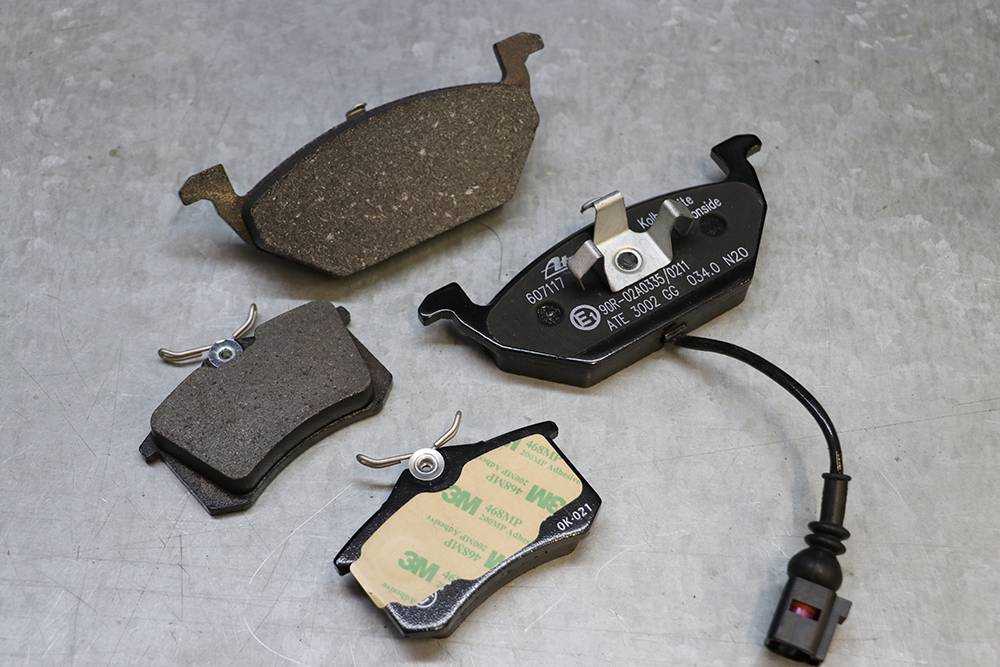

Колодки ATE для Шкоды Октавии A5. Те, что поменьше — на заднюю ось: противоскрипной пластины нет, есть слой клея, который помогает зафиксировать колодки на тормозном суппорте. Те, что побольше — на переднюю ось. Одна из колодок — с датчиком износа. Колодки такого типа чаще всего ставят на автомобили европейских автопроизводителей
Противоскрипные пластины для тормозных колодок. Для чего нужны и можно ли сделать своими руками
В летнюю жару или даже зимой от длительного торможения мы можем сталкиваться со скрипом передних тормозов. Раздражает дико! Представьте у вас какой-либо представительский автомобиль (может и классом ниже) встаете на светофоре, а скрип такой, что как будто УАЗИК остановился. Причин этому масса, но в последнее время появляются специальные пластины, которые очень здорово помогают в этой проблеме …
Они носят название – «противоскрипные» или «антискрипные», называйте как хотите. Однако смысл остается таким, что они не дают тормозным элементам и диску издавать «диких» звуков при торможении. Скажите не совсем понятно, однако если покапать все становится достаточно просто.
Основная функция
Их называют еще и «балансировочными» (поглощающими вибрации). Их основное назначение состоит в том — чтобы убирать перекосы, а также равномерно передавать тормозное усилие от поршня суппорта по всей поверхности тормозного элемента.
Ведь нередко на направляющие суппорта попадает пыль и грязь (бывает и влага), это способствует перекосу колодки (пусть и не значительному). Это одна из причин скрипа, вот именно эти накладки и борются с этим недугом.
Однако есть поршень и направляющие чистые, сама тормозная колодка и диск при торможении могут входить в резонанс. Чтобы изменить их частоту и не пропускать звук дальше применяются эти пластины, зачастую с ними используют специальную смазку.
Из чего делается?

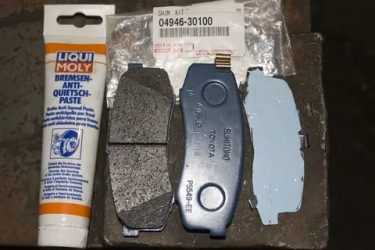

Материал применяется самый обычный и простой. Это тонкие металлические куски (обычно из стали или жести) вырезанные по контуру колодки. Как вы догадались, их применяют с нерабочей – внешней стороны (то есть не с фрикционной), они упираются в поршень или ответную часть.
Некоторые производители их вообще не устанавливают, другие кладут в комплект одну штуку, третьи две + специальная смазка.
По форме также могут быть глобальные различия – иногда это обычная ровная плоскость (обычно прилегает к самому поршню). Но бывает, что делается с прорезями (применяется на обратной стороне). Как говорил выше – в комплекте могут идти сразу обе, то есть и ровная и гофрированная.
А нужны ли вообще?
Собственно истина посередине, бывает — что даже без таких накладок не происходит никакого звука! Просто сам материал умеренно мягкий и проверенный временем (производитель вывел определенную формулу). Однако защиты от загрязнения и перекоса колодки или даже от резонанса все равно нет.
Вот тут то и включаются наши пластины, они борются со всеми негативными явлениями, которые могут быть вызванными обстоятельствами независящими от производителя. Банально направляющие заржавели или окислились.
Хотя справедливости ради, НЕ ВСЕГДА ЭТИ ПРОТИВОСКРИПНЫЕ НАКЛАДКИ – РАБОТАЮТ! Многие пишут что они не помогают! Или не помогает одна, их минимум нужно две с обеих сторон + нанести специальную смазку.
Скажу так – если купили «хреновые» дешевые варианты колодок, то вам антискрипные элементы не помогут! Если у вас накрывается поршень или направляющие суппорта, да причем так что его банально клинит – ТО ОНИ ВАМ НЕ ПОМОГУТ!
Они ПРЕКРАСНО работают на нормальных тормозах, когда бывают небольшие засорения и резонанс. ЭТО НУЖНО ПОНИМАТЬ! Это не универсальная таблетка от всех болезней.
Про резонанс и смазку
Знаю, сейчас многие начнут писать – хочется подробнее услышать про резонанс диска и самой фрикционной накладки. Собственно это ни для кого не секрет, что при торможении фрикционный слой прилегает не равномерно к поверхности диска (особенно часто такое происходит, когда поверхность уже порядочно изношена). Точнее он может вибрировать и издавать высокочастотные звуки, которые улавливает наше ухо в виде скрипа.
Чтобы от него избавиться, нам нужно изменить частотность этих звуков, то есть либо что-то менять именно с фрикционным (мягким) слоем – бывает, его пропиливают посередине или же стачивают по краям.
НО ИМЕННО ДЛЯ БОРЬБЫ С РЕЗОНАНСОМ – очень эффективны противоскрипные элементы, особенно если нанести смазку на внешнюю поверхность колодки и прижать еще пластиной. Получается импровизируемый пирог

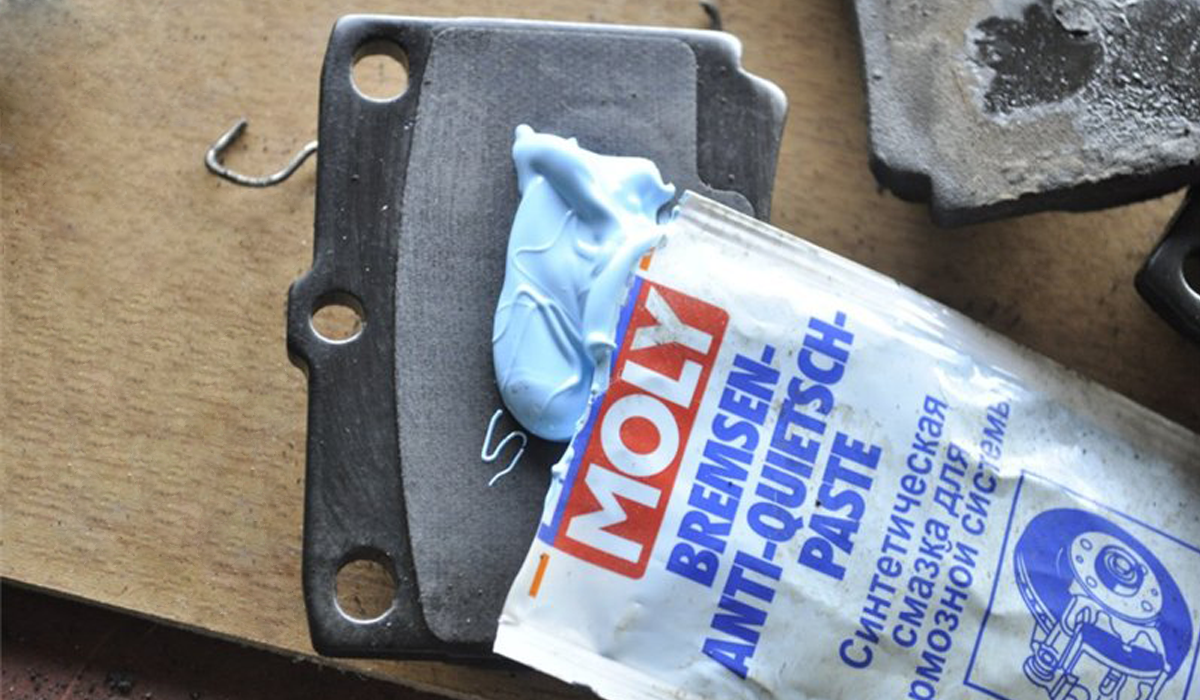

Пару слов про смазку, используются специальные, тугоплавкие, затвердевающие (не буду рекламировать компании не суть). Они образовывают на внешней стороне своего рода прорезиненный слой, который гасит все колебания и в том числе и звуковые.
Если очень сильно утрировать – попробуйте кинуть камень в металлическую ванную, у вас будет эффект колокола. А теперь проложите дно резиновыми ковриками, и опять бросьте – такого шума уже не будет. Также работают и антискрипные пластины.
Можно ли сделать своими руками
Начну вот с чего, прежде чем бежать за куском металла и выпиливать своими руками. Посмотрите их в продаже, бывает такое — что некоторые производители продают отдельно противоскрипные пластины – универсальные (если не ошибаюсь, NISSAN продает даже оригинальные отдельно). Причем стоят они не так дорого и зачастую подходят для различных фирм. Еще один момент – берите сразу две (на обе стороны), чтобы потом не бегать и не искать другую.
Теперь для тех кто хочет сделать сам. Ничего сложного нет, помните — форма должна повторять очертания тормозного элемента, не выходить за ее края иначе она будет мешать при торможении.
Какой выбрать металл, некоторые используют обычную сталь, толщиной в 1 мм, однако большой минус — что она очень быстро сгниет, от влаги и соли на дорогах. Поэтому я вам советую брать либо нержавеющую сталь, либо кусок жести, можно той же толщины в 1мм, больше 2мм не рекомендуется, будет толстой – нам это не нужно.

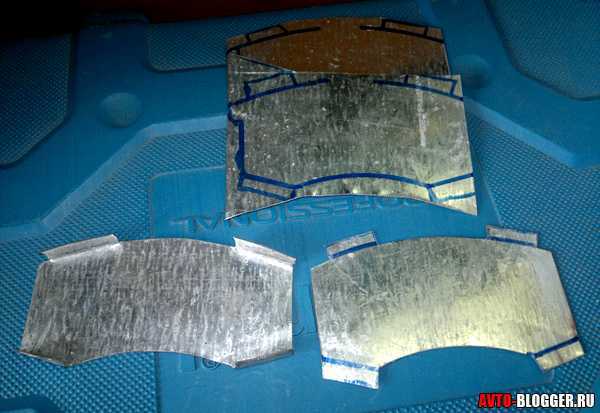

Берете карандаш, прикладываете на лист из которого будете изготавливать, обводите колодку – берете ножницы по металлу и вырезаете – ВСЕ! Вот так вот легко и просто.
Сейчас видео версия статьи, смотрим
НА этом заканчиваю, думаю моя статья была вам полезна, искренне ваш АВТОБЛОГГЕР
84,50
Похожие новости
Почему скрипят тормозные колодки при торможении. Как старые, так.
Проточка тормозных дисков. Без снятия, так и своими руками. А ст.
Как и чем покрасить суппорта. Подбираем оптимальную краску и цве.
Владельцы автомобилей при замене тормозных колодок часто сталкиваются с тонкими металлическими накладками, входящими в комплект. Многие даже не обращают на них внимания, считая лишней запчастью. Название данной детали — противоскрипные пластины тормозных колодок. Действительно ли они убирают скрип? А если нет, то для чего они нужны?
Как сделать своими руками?
Конечно, в продаже всегда можно найти противоскрипные колодки, причем от разных производителей. К примеру, компания «Хонда» предлагает разные виды изделий, в том числе универсальные модели, а также оригинальные для конкретных модификаций. Что касается других брендов, то пластинки у них имеются в ремкомплектах.
Если водитель решит приобрести пластинки в автомагазине, то ему нужно уточнить у продавца, на какую марку машины они рассчитаны. Идеально, если подобранный вариант будет соответствовать модели авто покупателя. Если таких изделий в наличии нет, то разрешается купить универсальный вариант на все колеса разом.
При покупке стоит посмотреть, из какого материала изготовлены пластины. Больший срок эксплуатации имеют модели из нержавейки. Что касается китайских вариантов, то не всегда они оказываются качественными. Если в магазине совсем не оказалось пластин, то их всегда можно заказать через интернет.
Но с другой стороны, некоторые водители делают пластины самостоятельно. Автовладельцы идут на этот шаг по причине отсутствия нужных элементов в продаже, либо с целью сэкономить средства. Смастерить пластину нетрудно. Главное, найти подходящие инструменты и иметь навыки работы с металлом.
Чтобы сделать пластины, необходимо следовать инструкции:
2. Подобрать железо (лучше всего нержавейку).
3. Приложить колодку к листу, обвести по краю.
4. Вырезать контур болгаркой.
5. Нанести смазку на пластину.
6. Приложить колодку к запчасти и загнуть.
Можно сказать, что работа на данном этапе закончена. Теперь колодку уже вместе с пластиной устанавливают на место.
По своей сути, самодельная противоскрипная пластина представляет собой металлическую деталь, вырезанную болгаркой. В изготовлении изделия нет ничего сложного, главное в работе — подобрать металл правильно
Эксперты советуют обращать свое внимание на нержавеющую сталь, но можно использовать и жесть толщиной 1-2 мм. К сожалению, применять обычную сталь не рекомендуется, поскольку она при постоянной эксплуатации начнет гнить. Вырезая пластину, водитель должен следить, чтобы форма «выкройки» совпадала с колодкой на 100%
Если она окажется больше, то будет выступать, а значит, автомобиль не сможет нормально тормозить. Не нужно допускать этой ситуации
Вырезая пластину, водитель должен следить, чтобы форма «выкройки» совпадала с колодкой на 100%. Если она окажется больше, то будет выступать, а значит, автомобиль не сможет нормально тормозить. Не нужно допускать этой ситуации.
Из чего делаются?
Давайте посмотрим, из чего делают противоскрипные пластины. При выборе материала смотрят на несколько вещей. В первую очередь они должны быть прочными, ведь давление со стороны суппорта достаточно велико. Также эти элементы не должны иметь никаких проблем с коррозией, ведь на колеса постоянно попадает вода и реагенты, поэтому риск возникновения ржавчины достаточно большой. Как итог, далеко не все материалы подходят для этой цели.
Наилучшими вариантами для создания этих пластин является нержавеющая сталь, а также оцинковка. Но, последний вариант значительно хуже. Просто оцинкованная сталь не настолько прочная. Также у нее возникает проблема со сдиранием защитного слоя. Поэтому, оптимальным вариантом является именно нержавейка. В некоторых случаях используют цветные металлы, например, бронзу. Но, она имеет ряд недостатков. В частности, она менее плотная, что отрицательно сказывается на эффективности детали. Помимо этого, бронза достаточно дорогой материал, и не всегда ее рационально применять для расходных компонентов.
Характеристики современных антискрипов
Вы можете попробовать сделать антискрип своими руками из поролона или оконного утеплителя, но он не будет отличаться практичностью и долговечностью
Лучше обратить внимание на следующие фабричные материалы:
Битопласт
Битопласт
Материал отлично решает свою задачу по устранению лишних шумов в салоне. Главное преимущество материала заключается в его физических свойствах. Структура битопласта дает возможность после монтажа прижимать две трущиеся пластиковые детали салона друг к другу, устраняя самые незначительные и надоедливые скрипы.
Мы рекомендуем применять этот материал в сочетании с антискрипом и так называемой виброй. Например, вам подойдет Вибропласт Сильвер, а толщина биопласта может быть около 5 мм – этого достаточно.
Бипласт
Это еще один популярный материал для борьбы со скрипами в машине. Это своеобразная улучшенная версия битопласта, которая создается на основе пенополиуретана. Внешне эти два материала похожи, но бипласт обладает более мелкоячеистой структурой. Также он меньше весит и имеет виброизоляционные характеристики. При создании дополнительного слоя из вибры вы можете получить более качественный эффект от выполненной работы.
Маделин
Маделин
Декоративный вид материала для отделки участков салона и багажника машины имеет самоклеящуюся основу. Его толщина – около 1,5 мм, поэтому материал подходит для использования в местах с узким зазором между элементами. По сути маделин представляет собой ткань с клеевым составом на основании и антиадгезионной прокладкой. Этот вид материала зачастую применяют для шумоизоляции автомобильных салонов.
Аэрозольный антискрип
Этот еще один популярный и эффективный вид противоскрипных материалов, который очень удобен в использовании. Это особое перфторполиэфирное масло без запаха и устойчивое к воспламенению. А биологической и химической стороны аэрозоль совершенно инертен. После нанесения вещества на обрабатываемую деталь оно образует тонкую пленку, устраняющую трение между деталями корпуса салона. Этот вид антискрипа можно использовать в комплексе с другими видами герметиков и на разных видах пластика.
Аэрозольным антискрипом часто пользуются в средах с повышенной влажностью, так как он частично защищает детали из металла от коррозии. Рабочий диапазон аэрозольного средства – от -40 до +150 градусов по Цельсию.
- http://avtoshum.com/antiscripy-dlya-avto
- https://mrfetr.ru/novosti/news_post/antiskrip-dlya-avto-svoimi-rukami
- http://avtozvuk.info/kak-sdelat-antiskrip-dlya-avto-svoimi-rukami.html
Каков итог?
Главный вывод, который можно сделать: скрип тормозов — симптом проблемы. Если вы наблюдаете скрип и прочие посторонние звуки на своем автомобиле, то оптимальным решением будет поездка в сервис для осмотра тормозной системы. Сразу оговоримся, что скрип тормозов автоматически не означает наличие проблемы глобального масштаба. Возможно, звук является признаком незначительного нарушения в работе системы, которое может отрицательно влиять на эффективность торможения на уровне 1–2%, а то и вовсе никак.
Однако не стоит забывать, что всегда есть вероятность, что скрип тормозов — симптом гораздо более существенного повреждения тормозной системы, когда тормозной путь может увеличиться на метры. А узнаете вы это только тогда, когда придется применять экстренное торможение.
Конкретно в нашем случае скрип тормозов не носил глобального характера, а всего лишь свидетельствовал о плохо проведенной процедуре замены дисков и колодок, что говорит о компетенции сервиса. После правильно проведенного монтажа скрипы исчезли. Почему механики не придерживаются рекомендаций производителя? Единой причины нет. Чаще всего играет роль совокупность факторов: недостаток знаний и желания делать лишние телодвижения, а иногда и банальная экономия.
